Seat Exeo ST 2013 Manual de instrucciones (in Spanish)

279
Situaciones diversas

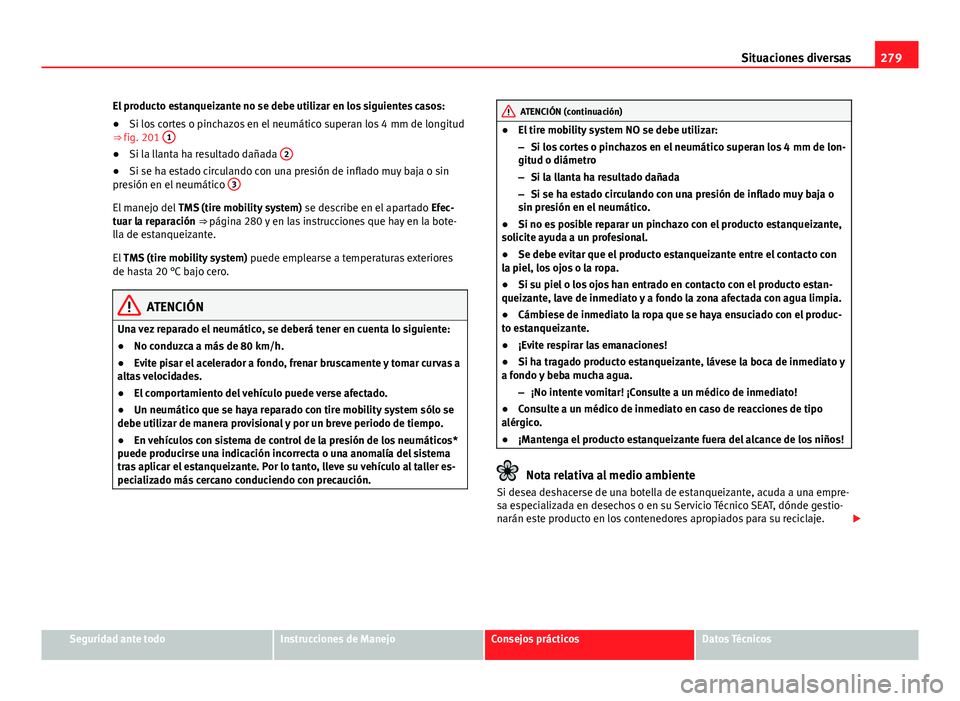

El producto estanqueizante no se debe utilizar en los siguientes casos:
● Si los cortes o pinchazos en el neumático superan los 4 mm de longitud
⇒  fig. 201 1
●
Si la llanta ha resultado dañada 2●
Si se ha estado circulando con una presión de inflado muy baja o sin
presión en el neumático 3
El manejo del
TMS (tire mobility system) se describe en el apartado Efec-
tuar la reparación ⇒ página 280 y en las instrucciones que hay en la bote-
lla de estanqueizante.
El TMS (tire mobility system) puede emplearse a temperaturas exteriores
de hasta 20 °C bajo cero.
ATENCIÓN
Una vez reparado el neumático, se deberá tener en cuenta lo siguiente:
● No conduzca a más de 80 km/h.
● Evite pisar el acelerador a fondo, frenar bruscamente y tomar curvas a
altas velocidades.
● El comportamiento del vehículo puede verse afectado.
● Un neumático que se haya reparado con tire mobility system sólo se
debe utilizar de manera provisional y por un breve periodo de tiempo.
● En vehículos con sistema de control de la presión de los neumáticos*
puede producirse una indicación incorrecta o una anomalía del sistema
tras aplicar el estanqueizante. Por lo tanto, lleve su vehículo al taller es-
pecializado más cercano conduciendo con precaución.
ATENCIÓN (continuación)
● El tire mobility system NO se debe utilizar:
– Si los cortes o pinchazos en el neumático superan los 4 mm de lon-
gitud o diámetro
– Si la llanta ha resultado dañada
– Si se ha estado circulando con una presión de inflado muy baja o
sin presión en el neumático.
● Si no es posible reparar un pinchazo con el producto estanqueizante,
solicite ayuda a un profesional.
● Se debe evitar que el producto estanqueizante entre el contacto con
la piel, los ojos o la ropa.
● Si su piel o los ojos han entrado en contacto con el producto estan-
queizante, lave de inmediato y a fondo la zona afectada con agua limpia.
● Cámbiese de inmediato la ropa que se haya ensuciado con el produc-
to estanqueizante.
● ¡Evite respirar las emanaciones!
● Si ha tragado producto estanqueizante, lávese la boca de inmediato y
a fondo y beba mucha agua.
–¡No intente vomitar! ¡Consulte a un médico de inmediato!
● Consulte a un médico de inmediato en caso de reacciones de tipo
alérgico.
● ¡Mantenga el producto estanqueizante fuera del alcance de los niños!
Nota relativa al medio ambiente
Si desea deshacerse de una botella de estanqueizante, acuda a una empre-
sa especializada en desechos o en su Servicio Técnico SEAT, dónde gestio-
narán este producto en los contenedores apropiados para su reciclaje. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

280Situaciones diversas
Aviso
● Si se ha derramado producto estanqueizante, deje que se seque. Así se
puede retirar como una lámina.
● Tenga en cuenta la fecha de caducidad que se indica en el cartucho del
estanqueizante. Acuda a un taller especializado para que cambien el estan-
queizante. 

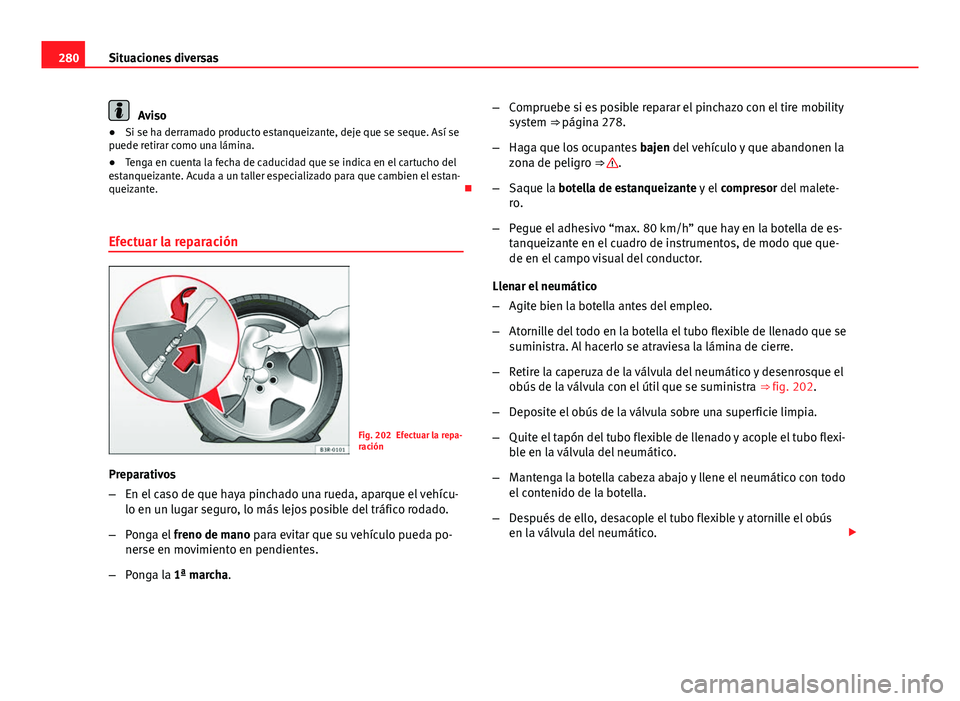

Efectuar la reparación
Fig. 202 Efectuar la repa-
ración
Preparativos
– En el caso de que haya pinchado una rueda, aparque el vehícu-
lo en un lugar seguro, lo más lejos posible del tráfico rodado.
– Ponga el freno de mano para evitar que su vehículo pueda po-
nerse en movimiento en pendientes.
– Ponga la 1ª marcha. –
Compruebe si es posible reparar el pinchazo con el tire mobility
system ⇒ página 278.
– Haga que los ocupantes bajen del vehículo y que abandonen la
zona de peligro ⇒ 
.
– Saque la botella de estanqueizante y el compresor del malete-
ro.
– Pegue el adhesivo “max. 80 km/h” que hay en la botella de es-
tanqueizante en el cuadro de instrumentos, de modo que que-
de en el campo visual del conductor.
Llenar el neumático
– Agite bien la botella antes del empleo.
– Atornille del todo en la botella el tubo flexible de llenado que se
suministra. Al hacerlo se atraviesa la lámina de cierre.
– Retire la caperuza de la válvula del neumático y desenrosque el
obús de la válvula con el útil que se suministra ⇒ fig. 202.
– Deposite el obús de la válvula sobre una superficie limpia.
– Quite el tapón del tubo flexible de llenado y acople el tubo flexi-
ble en la válvula del neumático.
– Mantenga la botella cabeza abajo y llene el neumático con todo
el contenido de la botella.
– Después de ello, desacople el tubo flexible y atornille el obús
en la válvula del neumático. 

281
Situaciones diversas

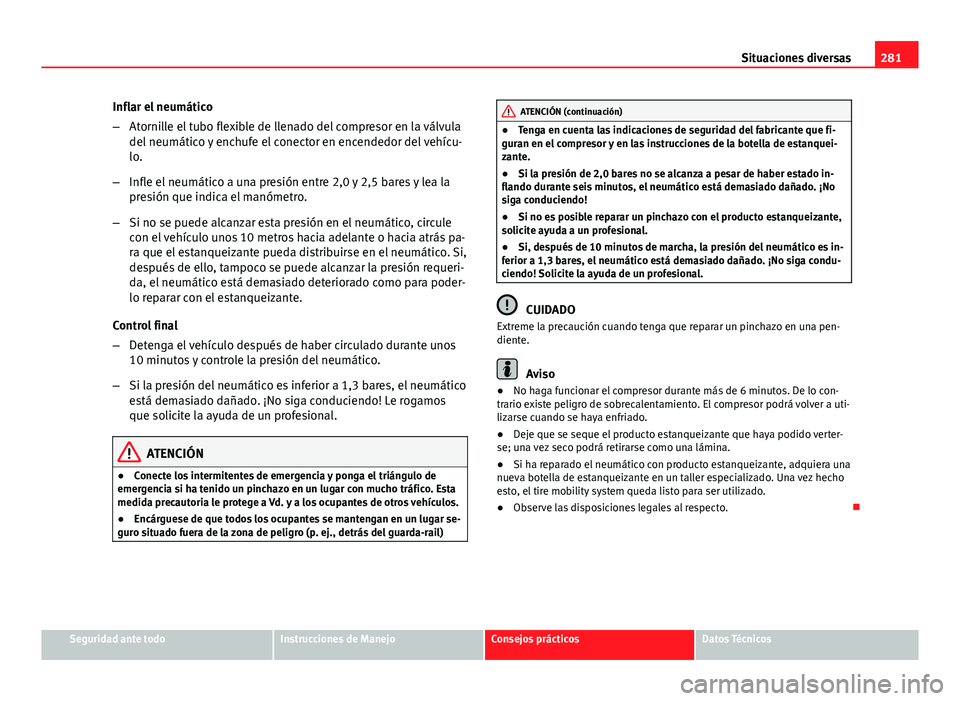

Inflar el neumático
– Atornille el tubo flexible de llenado del compresor en la válvula
del neumático y enchufe el conector en encendedor del vehícu-
lo.
– Infle el neumático a una presión entre 2,0 y 2,5 bares y lea la
presión que indica el manómetro.
– Si no se puede alcanzar esta presión en el neumático, circule
con el vehículo unos 10 metros hacia adelante o hacia atrás pa-
ra que el estanqueizante pueda distribuirse en el neumático. Si,
después de ello, tampoco se puede alcanzar la presión requeri-
da, el neumático está demasiado deteriorado como para poder-
lo reparar con el estanqueizante.
Control final
– Detenga el vehículo después de haber circulado durante unos
10 minutos y controle la presión del neumático.
– Si la presión del neumático es inferior a 1,3 bares, el neumático
está demasiado dañado. ¡No siga conduciendo! Le rogamos
que solicite la ayuda de un profesional.
ATENCIÓN
● Conecte los intermitentes de emergencia y ponga el triángulo de
emergencia si ha tenido un pinchazo en un lugar con mucho tráfico. Esta
medida precautoria le protege a Vd. y a los ocupantes de otros vehículos.
● Encárguese de que todos los ocupantes se mantengan en un lugar se-
guro situado fuera de la zona de peligro (p. ej., detrás del guarda-rail)
ATENCIÓN (continuación)
● Tenga en cuenta las indicaciones de seguridad del fabricante que fi-
guran en el compresor y en las instrucciones de la botella de estanquei-
zante.
● Si la presión de 2,0 bares no se alcanza a pesar de haber estado in-
flando durante seis minutos, el neumático está demasiado dañado. ¡No
siga conduciendo!
● Si no es posible reparar un pinchazo con el producto estanqueizante,
solicite ayuda a un profesional.
● Si, después de 10 minutos de marcha, la presión del neumático es in-
ferior a 1,3 bares, el neumático está demasiado dañado. ¡No siga condu-
ciendo! Solicite la ayuda de un profesional.
CUIDADO
Extreme la precaución cuando tenga que reparar un pinchazo en una pen-
diente.
Aviso
● No haga funcionar el compresor durante más de 6 minutos. De lo con-
trario existe peligro de sobrecalentamiento. El compresor podrá volver a uti-
lizarse cuando se haya enfriado.
● Deje que se seque el producto estanqueizante que haya podido verter-
se; una vez seco podrá retirarse como una lámina.
● Si ha reparado el neumático con producto estanqueizante, adquiera una
nueva botella de estanqueizante en un taller especializado. Una vez hecho
esto, el tire mobility system queda listo para ser utilizado.
● Observe las disposiciones legales al respecto. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

282Situaciones diversas

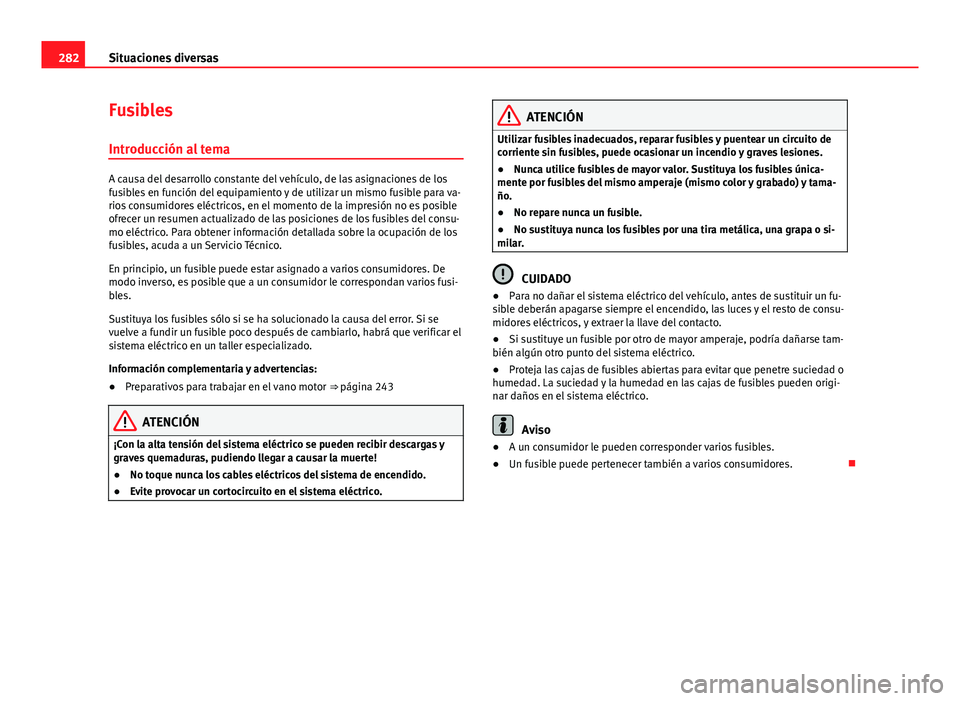

Fusibles
Introducción al tema
A causa del desarrollo constante del vehículo, de las asignaciones de los
fusibles en función del equipamiento y de utilizar un mismo fusible para va-
rios consumidores eléctricos, en el momento de la impresión no es posible
ofrecer un resumen actualizado de las posiciones de los fusibles del consu-
mo eléctrico. Para obtener información detallada sobre la ocupación de los
fusibles, acuda a un Servicio Técnico.
En principio, un fusible puede estar asignado a varios consumidores. De
modo inverso, es posible que a un consumidor le correspondan varios fusi-
bles.
Sustituya los fusibles sólo si se ha solucionado la causa del error. Si se
vuelve a fundir un fusible poco después de cambiarlo, habrá que verificar el
sistema eléctrico en un taller especializado.
Información complementaria y advertencias:
● Preparativos para trabajar en el vano motor ⇒ página 243
ATENCIÓN
¡Con la alta tensión del sistema eléctrico se pueden recibir descargas y
graves quemaduras, pudiendo llegar a causar la muerte!
● No toque nunca los cables eléctricos del sistema de encendido.
● Evite provocar un cortocircuito en el sistema eléctrico.
ATENCIÓN
Utilizar fusibles inadecuados, reparar fusibles y puentear un circuito de
corriente sin fusibles, puede ocasionar un incendio y graves lesiones.
● Nunca utilice fusibles de mayor valor. Sustituya los fusibles única-
mente por fusibles del mismo amperaje (mismo color y grabado) y tama-
ño.
● No repare nunca un fusible.
● No sustituya nunca los fusibles por una tira metálica, una grapa o si-
milar.
CUIDADO
● Para no dañar el sistema eléctrico del vehículo, antes de sustituir un fu-
sible deberán apagarse siempre el encendido, las luces y el resto de consu-
midores eléctricos, y extraer la llave del contacto.
● Si sustituye un fusible por otro de mayor amperaje, podría dañarse tam-
bién algún otro punto del sistema eléctrico.
● Proteja las cajas de fusibles abiertas para evitar que penetre suciedad o
humedad. La suciedad y la humedad en las cajas de fusibles pueden origi-
nar daños en el sistema eléctrico.
Aviso
● A un consumidor le pueden corresponder varios fusibles.
● Un fusible puede pertenecer también a varios consumidores. 

283
Situaciones diversas

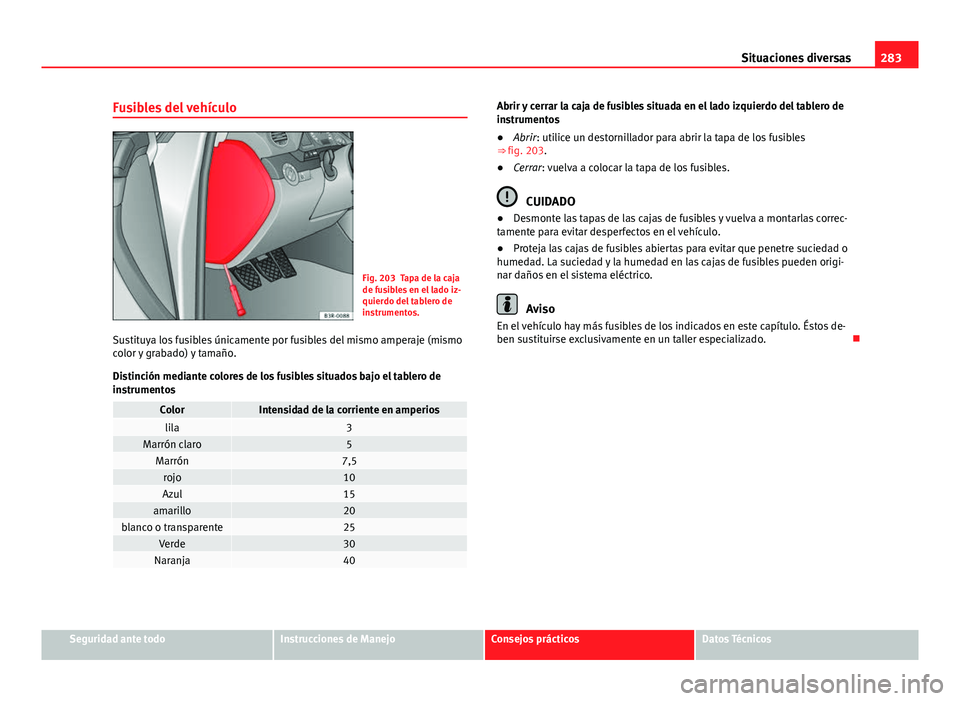

Fusibles del vehículo
Fig. 203 Tapa de la caja
de fusibles en el lado iz-
quierdo del tablero de
instrumentos.
Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo
color y grabado) y tamaño.
Distinción mediante colores de los fusibles situados bajo el tablero de
instrumentos
ColorIntensidad de la corriente en amperioslila3Marrón claro5Marrón7,5rojo10Azul15amarillo20blanco o transparente25Verde30Naranja40
Abrir y cerrar la caja de fusibles situada en el lado izquierdo del tablero de
instrumentos
● Abrir: utilice un destornillador para abrir la tapa de los fusibles
⇒ fig. 203.
● Cerrar: vuelva a colocar la tapa de los fusibles.
CUIDADO
● Desmonte las tapas de las cajas de fusibles y vuelva a montarlas correc-
tamente para evitar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para evitar que penetre suciedad o
humedad. La suciedad y la humedad en las cajas de fusibles pueden origi-
nar daños en el sistema eléctrico.
Aviso
En el vehículo hay más fusibles de los indicados en este capítulo. Éstos de-
ben sustituirse exclusivamente en un taller especializado. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

284Situaciones diversas

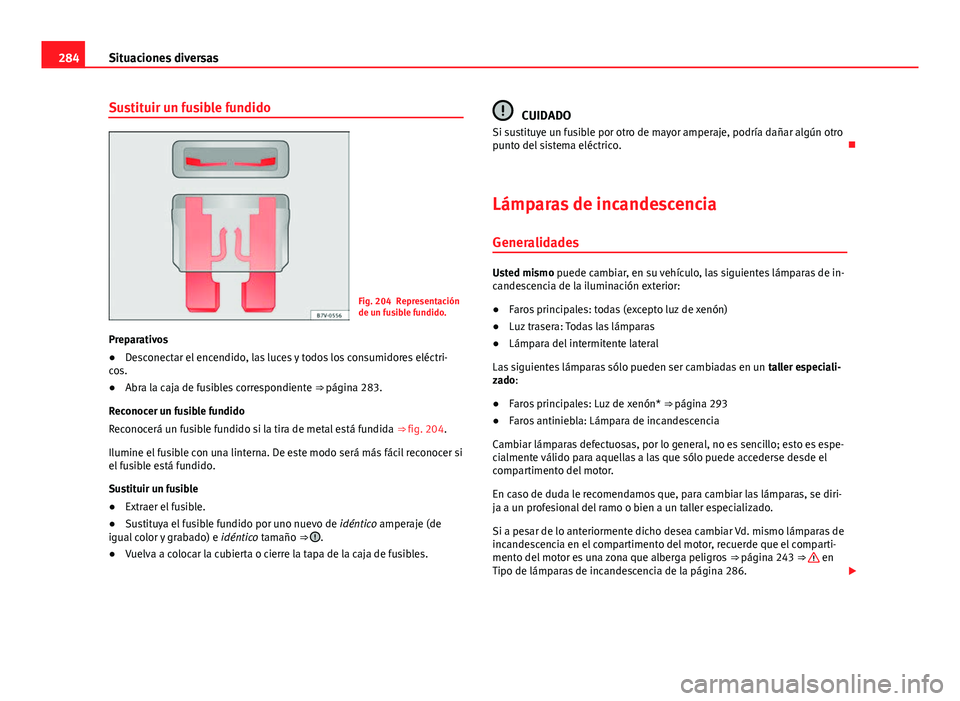

Sustituir un fusible fundido
Fig. 204 Representación
de un fusible fundido.
Preparativos
● Desconectar el encendido, las luces y todos los consumidores eléctri-
cos.
● Abra la caja de fusibles correspondiente
⇒ página 283.
Reconocer un fusible fundido
Reconocerá un fusible fundido si la tira de metal está fundida ⇒ fig. 204.
Ilumine el fusible con una linterna. De este modo será más fácil reconocer si
el fusible está fundido.
Sustituir un fusible
● Extraer el fusible.
● Sustituya el fusible fundido por uno nuevo de idéntico amperaje (de
igual color y grabado) e idéntico tamaño
⇒ 
.
● Vuelva a colocar la cubierta o cierre la tapa de la caja de fusibles.
CUIDADO
Si sustituye un fusible por otro de mayor amperaje, podría dañar algún otro
punto del sistema eléctrico. 
Lámparas de incandescencia Generalidades
Usted mismo puede cambiar, en su vehículo, las siguientes lámparas de in-
candescencia de la iluminación exterior:
● Faros principales: todas (excepto luz de xenón)
● Luz trasera: Todas las lámparas
● Lámpara del intermitente lateral
Las siguientes lámparas sólo pueden ser cambiadas en un taller especiali-
zado:
● Faros principales: Luz de xenón* ⇒ página 293
● Faros antiniebla: Lámpara de incandescencia
Cambiar lámparas defectuosas, por lo general, no es sencillo; esto es espe-
cialmente válido para aquellas a las que sólo puede accederse desde el
compartimento del motor.
En caso de duda le recomendamos que, para cambiar las lámparas, se diri-
ja a un profesional del ramo o bien a un taller especializado.
Si a pesar de lo anteriormente dicho desea cambiar Vd. mismo lámparas de
incandescencia en el compartimento del motor, recuerde que el comparti-
mento del motor es una zona que alberga peligros ⇒ página 243 ⇒ 
en
Tipo de lámparas de incandescencia de la página 286. 

285
Situaciones diversas

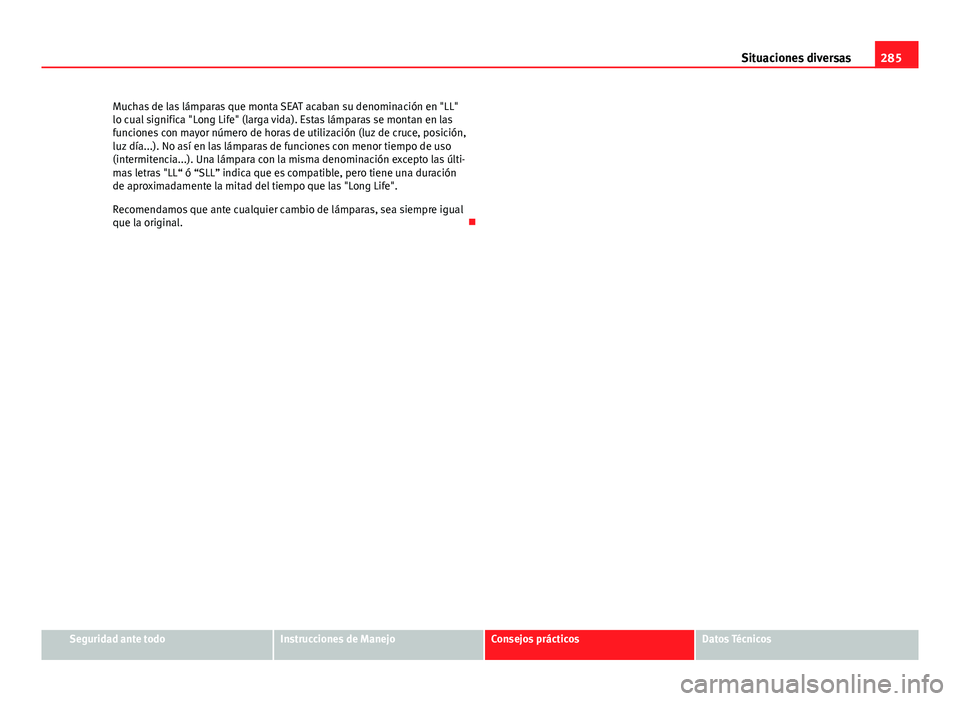

Muchas de las lámparas que monta SEAT acaban su denominación en "LL"
lo cual significa "Long Life" (larga vida). Estas lámparas se montan en las
funciones con mayor número de horas de utilización (luz de cruce, posición,
luz día...). No así en las lámparas de funciones con menor tiempo de uso
(intermitencia...). Una lámpara con la misma denominación excepto las últi-
mas letras "LL“ ó “SLL” indica que es compatible, pero tiene una duración
de aproximadamente la mitad del tiempo que las "Long Life".
Recomendamos que ante cualquier cambio de lámparas, sea siempre igual
que la original. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

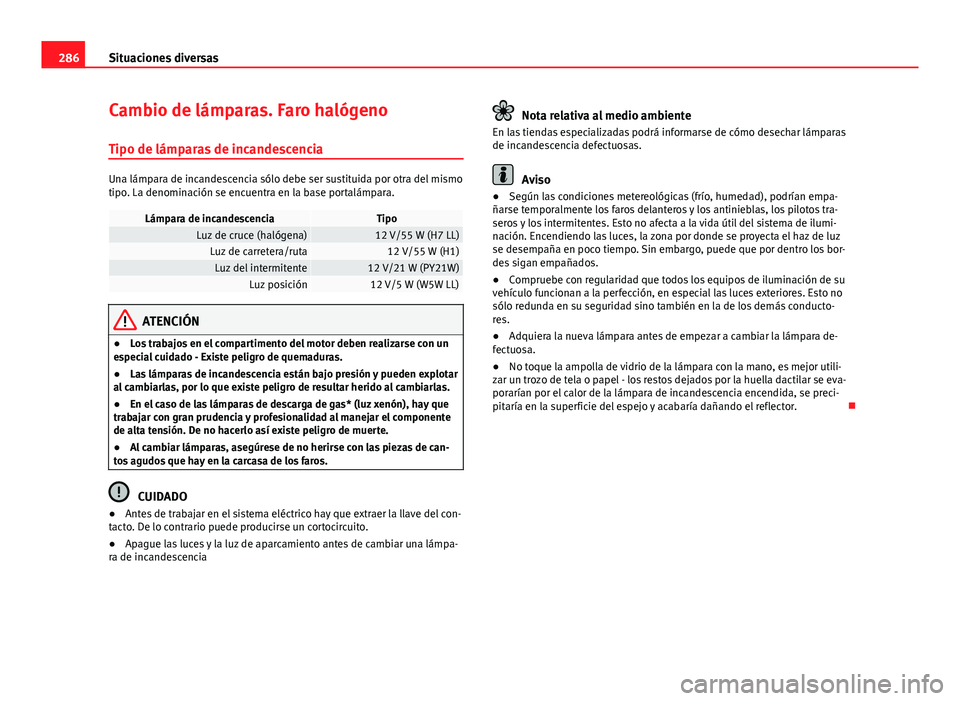

286Situaciones diversas
Cambio de lámparas. Faro halógeno
Tipo de lámparas de incandescencia
Una lámpara de incandescencia sólo debe ser sustituida por otra del mismo
tipo. La denominación se encuentra en la base portalámpara.
Lámpara de incandescenciaTipoLuz de cruce (halógena)12 V/55 W (H7 LL)Luz de carretera/ruta12 V/55 W (H1)Luz del intermitente12 V/21 W (PY21W)Luz posición12 V/5 W (W5W LL)
ATENCIÓN
● Los trabajos en el compartimento del motor deben realizarse con un
especial cuidado - Existe peligro de quemaduras.
● Las lámparas de incandescencia están bajo presión y pueden explotar
al cambiarlas, por lo que existe peligro de resultar herido al cambiarlas.
● En el caso de las lámparas de descarga de gas* (luz xenón), hay que
trabajar con gran prudencia y profesionalidad al manejar el componente
de alta tensión. De no hacerlo así existe peligro de muerte.
● Al cambiar lámparas, asegúrese de no herirse con las piezas de can-
tos agudos que hay en la carcasa de los faros.
CUIDADO
● Antes de trabajar en el sistema eléctrico hay que extraer la llave del con-
tacto. De lo contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento antes de cambiar una lámpa-
ra de incandescencia
Nota relativa al medio ambiente
En las tiendas especializadas podrá informarse de cómo desechar lámparas
de incandescencia defectuosas.
Aviso
● Según las condiciones metereológicas (frío, humedad), podrían empa-
ñarse temporalmente los faros delanteros y los antinieblas, los pilotos tra-
seros y los intermitentes. Esto no afecta a la vida útil del sistema de ilumi-
nación. Encendiendo las luces, la zona por donde se proyecta el haz de luz
se desempaña en poco tiempo. Sin embargo, puede que por dentro los bor-
des sigan empañados.
● Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en especial las luces exteriores. Esto no
sólo redunda en su seguridad sino también en la de los demás conducto-
res.
● Adquiera la nueva lámpara antes de empezar a cambiar la lámpara de-
fectuosa.
● No toque la ampolla de vidrio de la lámpara con la mano, es mejor utili-
zar un trozo de tela o papel - los restos dejados por la huella dactilar se eva-
porarían por el calor de la lámpara de incandescencia encendida, se preci-
pitaría en la superficie del espejo y acabaría dañando el reflector. 

287
Situaciones diversas

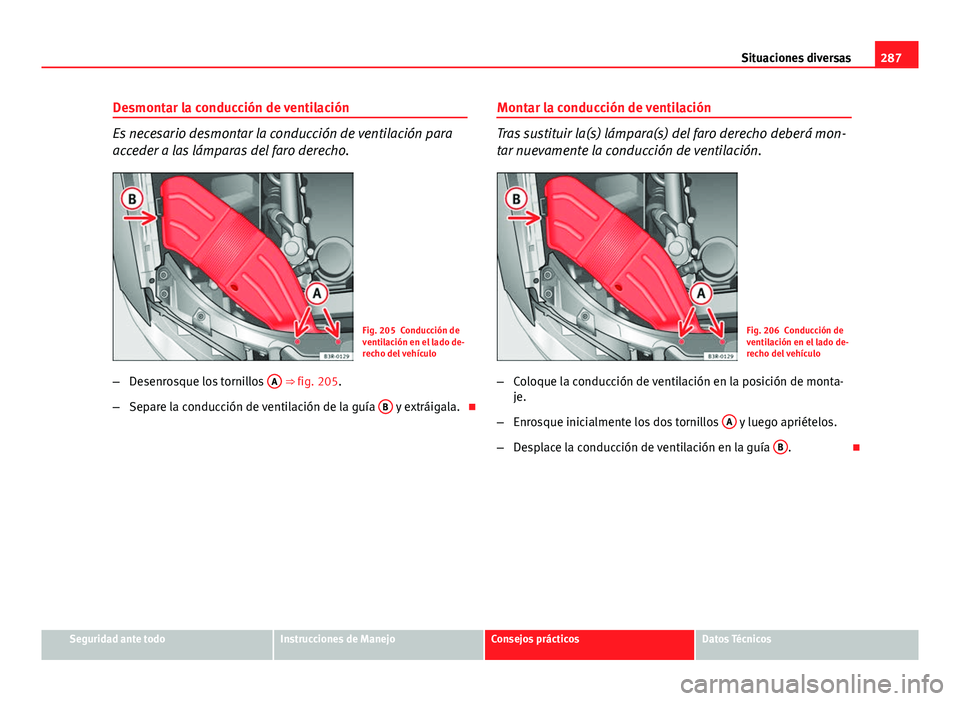

Desmontar la conducción de ventilación
Es necesario desmontar la conducción de ventilación para
acceder a las lámparas del faro derecho.
Fig. 205 Conducción de
ventilación en el lado de-
recho del vehículo
– Desenrosque los tornillos A
⇒ fig. 205.
– Separe la conducción de ventilación de la guía B
y extráigala.Montar la conducción de ventilación
Tras sustituir la(s) lámpara(s) del faro derecho deberá mon-
tar nuevamente la conducción de ventilación.
Fig. 206 Conducción de
ventilación en el lado de-
recho del vehículo
– Coloque la conducción de ventilación en la posición de monta-
je.
– Enrosque inicialmente los dos tornillos A
y luego apriételos.
– Desplace la conducción de ventilación en la guía B
.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

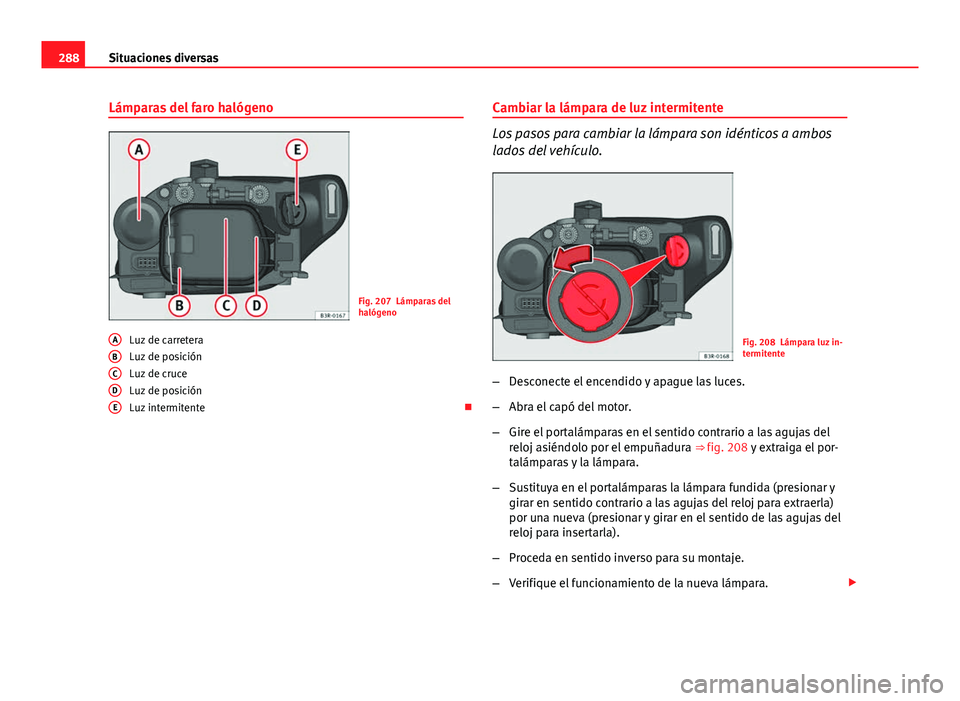

288Situaciones diversas
Lámparas del faro halógeno
Fig. 207 Lámparas del
halógeno
Luz de carretera
Luz de posición
Luz de cruce
Luz de posición
Luz intermitente 
A
BCDE
Cambiar la lámpara de luz intermitente
Los pasos para cambiar la lámpara son idénticos a ambos
lados del vehículo.
Fig. 208 Lámpara luz in-
termitente
– Desconecte el encendido y apague las luces.
– Abra el capó del motor.
– Gire el portalámparas en el sentido contrario a las agujas del
reloj asiéndolo por el empuñadura ⇒ fig. 208 y extraiga el por-
talámparas y la lámpara.
– Sustituya en el portalámparas la lámpara fundida (presionar y
girar en sentido contrario a las agujas del reloj para extraerla)
por una nueva (presionar y girar en el sentido de las agujas del
reloj para insertarla).
– Proceda en sentido inverso para su montaje.
– Verifique el funcionamiento de la nueva lámpara. 
