Seat Ibiza 5D 2005 Manual de instrucciones (in Spanish)

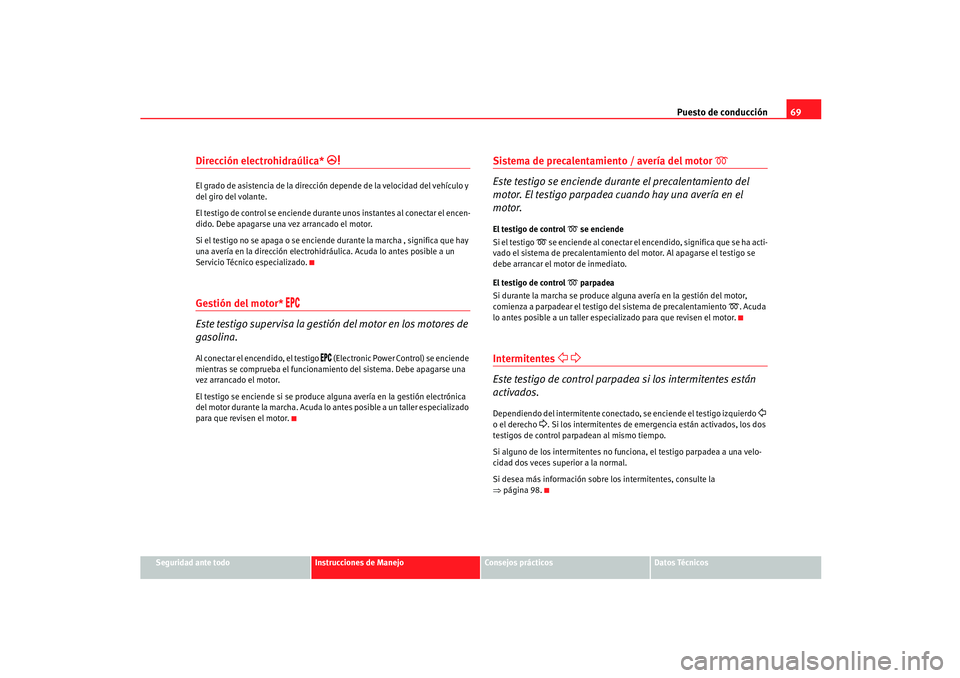

Puesto de conducción69
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Dirección electrohidraúlica*

El grado de asistencia de la dirección depende de la velocidad del vehículo y
del giro del volante.
El testigo de control se enciende durant e unos instantes al conectar el encen-
dido. Debe apagarse una vez arrancado el motor.
Si el testigo no se apaga o se enciende durante la marcha , significa que hay
una avería en la dirección electrohidráulica. Acuda lo antes posible a un
Servicio Técnico especializado.Gestión del motor*


Este testigo supervisa la gestión del motor en los motores de
gasolina.
Al conectar el encendido, el testigo
 (Electronic Power Control) se enciende
mientras se comprueba el funcionamiento del sistema. Debe apagarse una
vez arrancado el motor.
El testigo se enciende si se produce al guna avería en la gestión electrónica
del motor durante la marcha. Acuda lo antes posible a un taller especializado
para que revisen el motor.
Sistema de precalentamiento / avería del motor


Este testigo se enciende durante el precalentamiento del
motor. El testigo parpadea cuando hay una avería en el
motor.
El testigo de control
 se enciende
Si el testigo
 se enciende al conectar el encendido, significa que se ha acti-
vado el sistema de precalentamiento del motor. Al apagarse el testigo se
debe arrancar el motor de inmediato.
El testigo de control
 parpadea
Si durante la marcha se produce alguna avería en la gestión del motor,
comienza a parpadear el testigo del sistema de precalentamiento
. Acuda
lo antes posible a un taller especializado para que revisen el motor.
Intermitentes
 
Este testigo de control parpadea si los intermitentes están
activados.Dependiendo del intermitente conectado, se enciende el testigo izquierdo

o el derecho
. Si los intermitentes de emergencia están activados, los dos
testigos de control parpadean al mismo tiempo.
Si alguno de los intermitentes no fu nciona, el testigo parpadea a una velo-
cidad dos veces superior a la normal.
Si desea más información sobre los intermitentes, consulte la
⇒ página 98.
IBIZA_09_05 Seite 69 Donnerstag, 29. September 2005 12:59 12

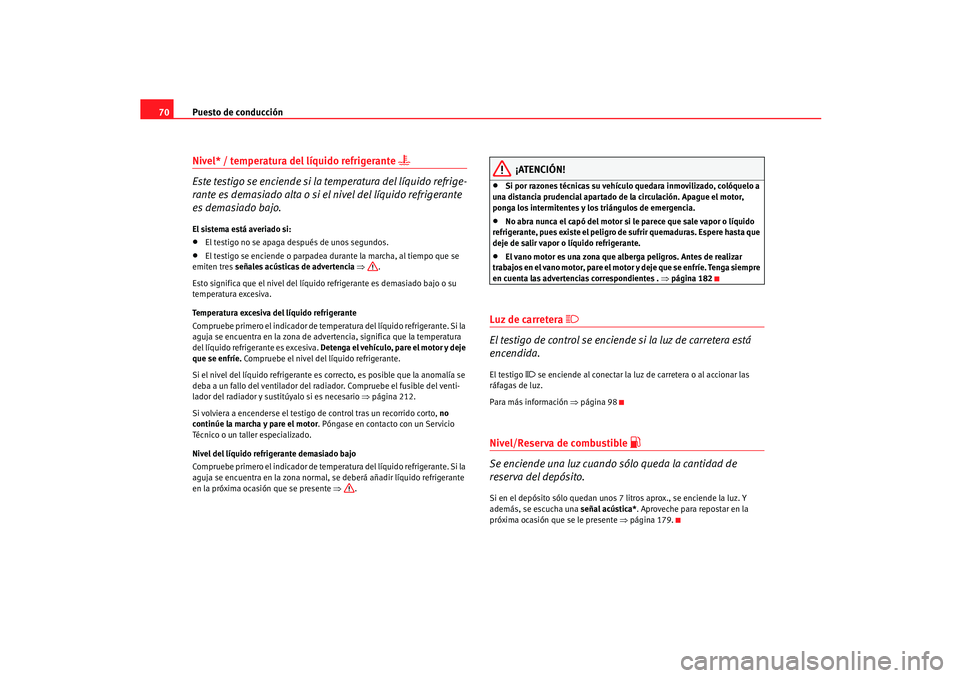

Puesto de conducción
70Nivel* / temperatura del líquido refrigerante

Este testigo se enciende si la temperatura del líquido refrige-
rante es demasiado alta o si el nivel del líquido refrigerante
es demasiado bajo.El sistema está averiado si:•
El testigo no se apaga después de unos segundos.
•
El testigo se enciende o parpadea durante la marcha, al tiempo que se
emiten tres señales acústicas de advertencia ⇒ .
Esto significa que el nivel del líquido refrigerante es demasiado bajo o su
temperatura excesiva.
Temperatura excesiva del líquido refrigerante
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona de advertencia, significa que la temperatura
del líquido refrigerante es excesiva. Detenga el vehículo, pare el motor y deje
que se enfríe. Compruebe el nivel del líquido refrigerante.
Si el nivel del líquido refrigerante es correcto, es posible que la anomalía se
deba a un fallo del ventilador del radiador. Compruebe el fusible del venti-
lador del radiador y sustitúyalo si es necesario ⇒página 212.
Si volviera a encenderse el testigo de control tras un recorrido corto, no
continúe la marcha y pare el motor . Póngase en contacto con un Servicio
Técnico o un taller especializado.
Nivel del líquido refrigerante demasiado bajo
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona normal, se deberá añadir líquido refrigerante
en la próxima ocasión que se presente ⇒.
¡ATENCIÓN!
•
Si por razones técnicas su vehículo quedara inmovilizado, colóquelo a
una distancia prudencial apartado de la circulación. Apague el motor,
ponga los intermitentes y los triángulos de emergencia.
•
No abra nunca el capó del motor si le parece que sale vapor o líquido
refrigerante, pues existe el peligro de sufrir quemaduras. Espere hasta que
deje de salir vapor o líquido refrigerante.
•
El vano motor es una zona que alberga peligros. Antes de realizar
trabajos en el vano motor, pare el motor y deje que se enfríe. Tenga siempre
en cuenta las advertencias correspondientes . ⇒página 182
Luz de carretera

El testigo de control se enciende si la luz de carretera está
encendida.El testigo
 se enciende al conectar la luz de carretera o al accionar las
ráfagas de luz.
Para más información ⇒ página 98
Nivel/Reserva de combustible

Se enciende una luz cuando sólo queda la cantidad de
reserva del depósito.Si en el depósito sólo quedan unos 7 litros aprox., se enciende la luz. Y
además, se escucha una señal acústica*. Aproveche para repostar en la
próxima ocasión que se le presente ⇒página 179.
IBIZA_09_05 Seite 70 Donnerstag, 29. September 2005 12:59 12

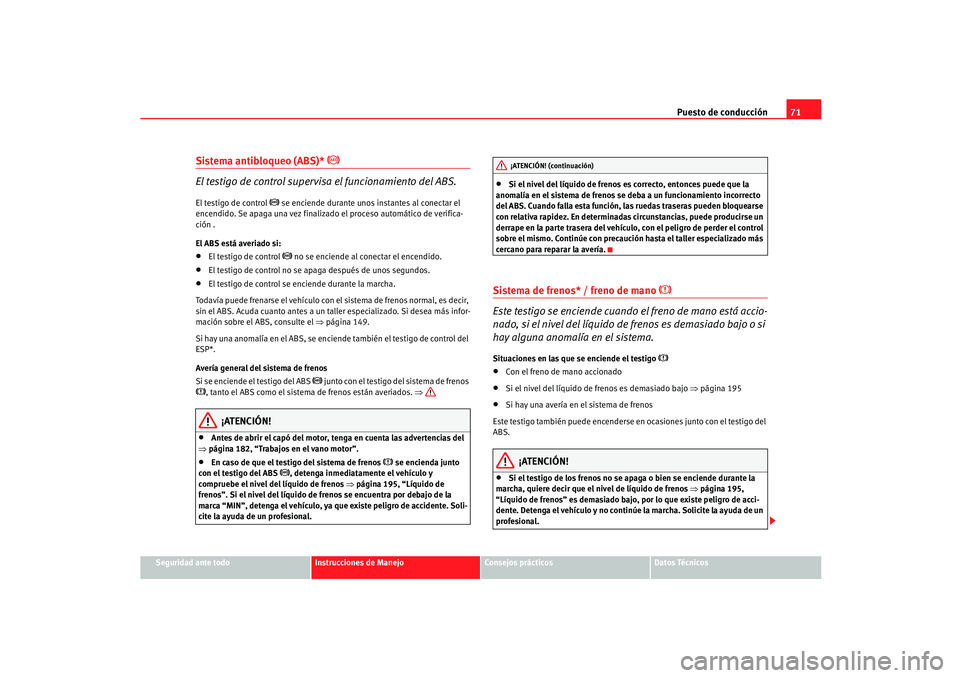

Puesto de conducción71
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Sistema antibloqueo (ABS)*


El testigo de control supervisa el funcionamiento del ABS.
El testigo de control
 se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción .
El ABS está averiado si:
•
El testigo de control
 no se enciende al conectar el encendido.
•
El testigo de control no se apaga después de unos segundos.
•
El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es decir,
sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más infor-
mación sobre el ABS, consulte el ⇒página 149.
Si hay una anomalía en el ABS, se enciende también el testigo de control del
ESP*.
Avería general del sistema de frenos
Si se enciende el testigo del ABS
 junto con el testigo del sistema de frenos
, tanto el ABS como el sistema de frenos están averiados. ⇒
¡ATENCIÓN!
•
Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 182, “Trabajos en el vano motor”.
•
En caso de que el testigo del sistema de frenos
 se encienda junto
con el testigo del ABS
, detenga inmediatamente el vehículo y
compruebe el nivel del líquido de frenos ⇒página 195, “Líquido de
frenos”. Si el nivel del líquido de frenos se encuentra por debajo de la
marca “MIN”, detenga el vehículo, ya que existe peligro de accidente. Soli-
cite la ayuda de un profesional.
•
Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquearse
con relativa rapidez. En determinadas circunstancias, puede producirse un
derrape en la parte trasera del vehículo, con el peligro de perder el control
sobre el mismo. Continúe con precaución hasta el taller especializado más
cercano para reparar la avería.
Sistema de frenos* / freno de mano


Este testigo se enciende cuando el freno de mano está accio-
nado, si el nivel del líquido de frenos es demasiado bajo o si
hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo

•
Con el freno de mano accionado
•
Si el nivel del líquido de frenos es demasiado bajo ⇒ página 195
•
Si hay una avería en el sistema de frenos
Este testigo también puede encenderse en ocasiones junto con el testigo del
ABS.
¡ATENCIÓN!
•
Si el testigo de los frenos no se apaga o bien se enciende durante la
marcha, quiere decir que el nivel de líquido de frenos ⇒página 195,
“Líquido de frenos” es demasiado bajo , por lo que existe peligro de acci-
dente. Detenga el vehículo y no continúe la marcha. Solicite la ayuda de un
profesional.¡ATENCIÓN! (continuación)
IBIZA_09_05 Seite 71 Donnerstag, 29. September 2005 12:59 12

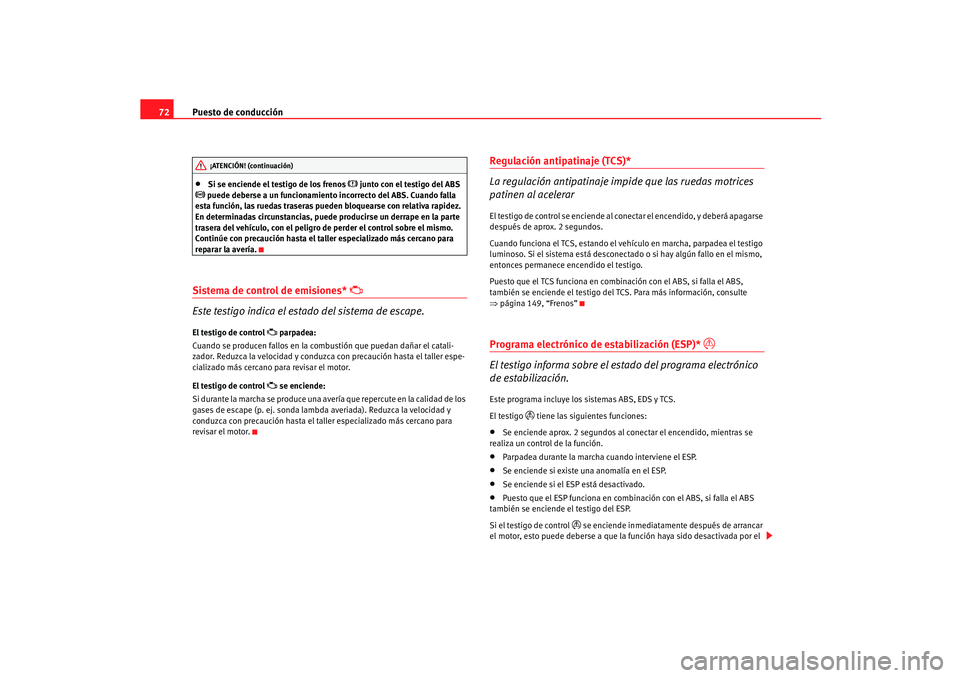

Puesto de conducción
72•
Si se enciende el testigo de los frenos
 junto con el testigo del ABS
 puede deberse a un funcionamiento incorrecto del ABS. Cuando falla
esta función, las ruedas traseras pueden bloquearse con relativa rapidez.
En determinadas circunstancias, puede producirse un derrape en la parte
trasera del vehículo, con el peligro de perder el control sobre el mismo.
Continúe con precaución hasta el taller especializado más cercano para
reparar la avería.
Sistema de control de emisiones*


Este testigo indica el estado del sistema de escape.
El testigo de control
 parpadea:
Cuando se producen fallos en la co mbustión que puedan dañar el catali-
zador. Reduzca la velocidad y conduzca con precaución hasta el taller espe-
cializado más cercano para revisar el motor.
El testigo de control  se enciende:
Si durante la marcha se produce una avería que repercute en la calidad de los
gases de escape (p. ej. sonda lambda averiada). Reduzca la velocidad y
conduzca con precaución hasta el taller especializado más cercano para
revisar el motor.
Regulación antipatinaje (TCS)*
La regulación antipatinaje im pide que las ruedas motrices
patinen al acelerarEl testigo de control se enciende al conectar el encendido, y deberá apagarse
después de aprox. 2 segundos.
Cuando funciona el TCS, estando el vehículo en marcha, parpadea el testigo
luminoso. Si el sistema está desconectado o si hay algún fallo en el mismo,
entonces permanece encendido el testigo.
Puesto que el TCS funciona en combinación con el ABS, si falla el ABS,
también se enciende el testigo del TCS. Para más información, consulte
⇒ página 149, “Frenos”Programa electrónico de estabilización (ESP)*


El testigo informa sobre el estado del programa electrónico
de estabilización.
Este programa incluye los sistemas ABS, EDS y TCS.
El testigo
 tiene las siguientes funciones:
•
Se enciende aprox. 2 segundos al conectar el encendido, mientras se
realiza un control de la función.
•
Parpadea durante la marcha cuando interviene el ESP.
•
Se enciende si existe una anomalía en el ESP.
•
Se enciende si el ESP está desactivado.
•
Puesto que el ESP funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESP.
Si el testigo de control
 se enciende inmediatamente después de arrancar
el motor, esto puede deberse a que la función haya sido desactivada por el
¡ATENCIÓN! (continuación)
IBIZA_09_05 Seite 72 Donnerstag, 29. September 2005 12:59 12

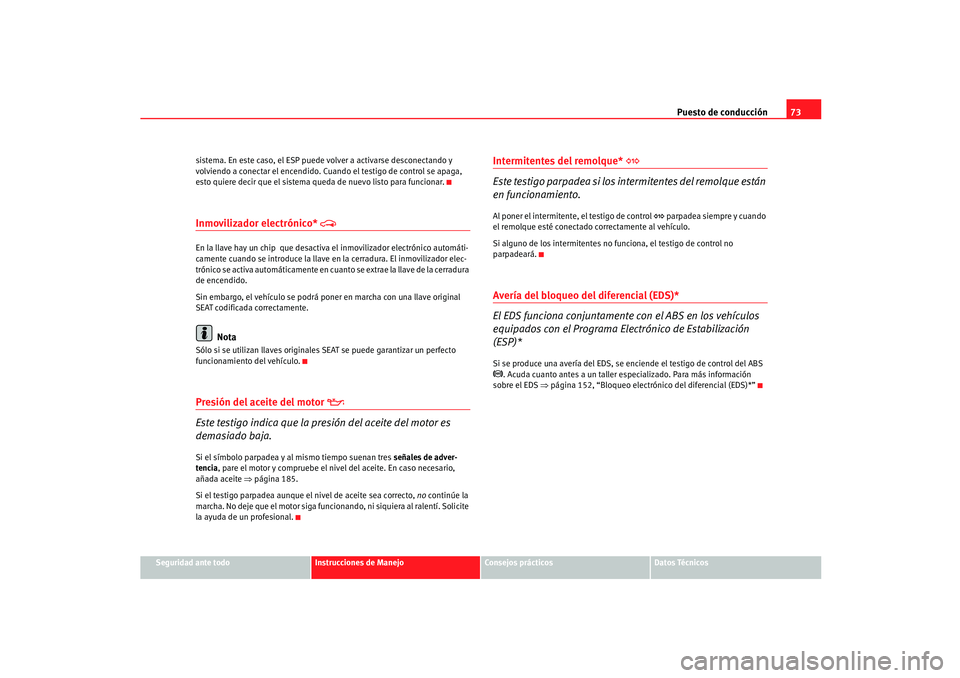

Puesto de conducción73
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
sistema. En este caso, el ESP puede volver a activarse desconectando y
volviendo a conectar el encendido. Cuando el testigo de control se apaga,
esto quiere decir que el sistema queda de nuevo listo para funcionar.
Inmovilizador electrónico*

En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en
la cerradura. El inmovilizador elec-
trónico se activa automáticamente en cuanto se extrae la llave de la cerradura
de encendido.
Sin embargo, el vehículo se podrá poner en marcha con una llave original
SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.Presión del aceite del motor

Este testigo indica que la presión del aceite del motor es
demasiado baja.Si el símbolo parpadea y al mismo tiempo suenan tres señales de adver-
tencia , pare el motor y compruebe el nive l del aceite. En caso necesario,
añada aceite ⇒página 185.
Si el testigo parpadea aunque el nivel de aceite sea correcto, no continúe la
marcha. No deje que el motor siga funcionando, ni siquiera al ralentí. Solicite
la ayuda de un profesional.
Intermitentes del remolque*

Este testigo parpadea si los intermitentes del remolque están
en funcionamiento.Al poner el intermitente, el testigo de control
 parpadea siempre y cuando
el remolque esté conectad o correctamente al vehículo.
Si alguno de los intermitentes no funciona, el testigo de control no
parpadeará.
Avería del bloqueo del diferencial (EDS)*
El EDS funciona conjuntamente con el ABS en los vehículos
equipados con el Programa Electrónico de Estabilización
(ESP)*Si se produce una avería del EDS, se enciende el testigo de control del ABS . Acuda cuanto antes a un taller especializado. Para más información
sobre el EDS ⇒página 152, “Bloqueo electrón ico del diferencial (EDS)*”
IBIZA_09_05 Seite 73 Donnerstag, 29. September 2005 12:59 12

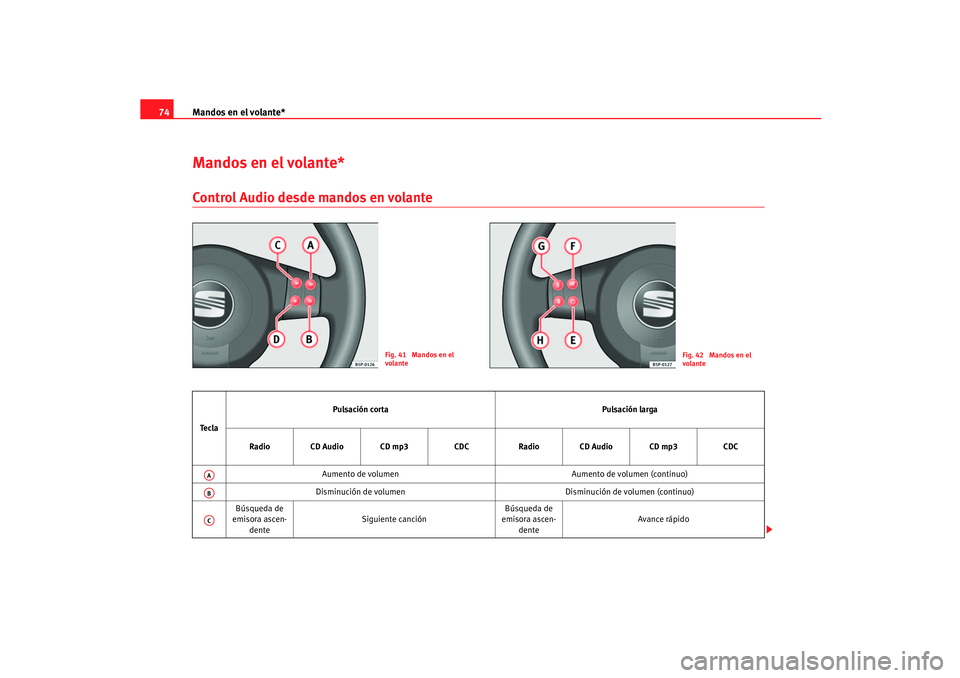

Mandos en el volante*
74Mandos en el volante*Control Audio desde mandos en volante
Fig. 41 Mandos en el
volante
Fig. 42 Mandos en el
volante
Te c l a Pulsación corta
Pulsación larga
Radio CD Audio CD mp3 CDCRadio CD Audio CD mp3 CDC
Aumento de volumen Aumento de volumen (continuo)
Disminución de volumen Disminución de volumen (continuo)
Búsqueda de
emisora ascen-
dente Siguiente canción
Búsqueda de
emisora ascen-
dente Avance rápidoAAABAC
IBIZA_09_05 Seite 74 Donnerstag, 29. September 2005 12:59 12

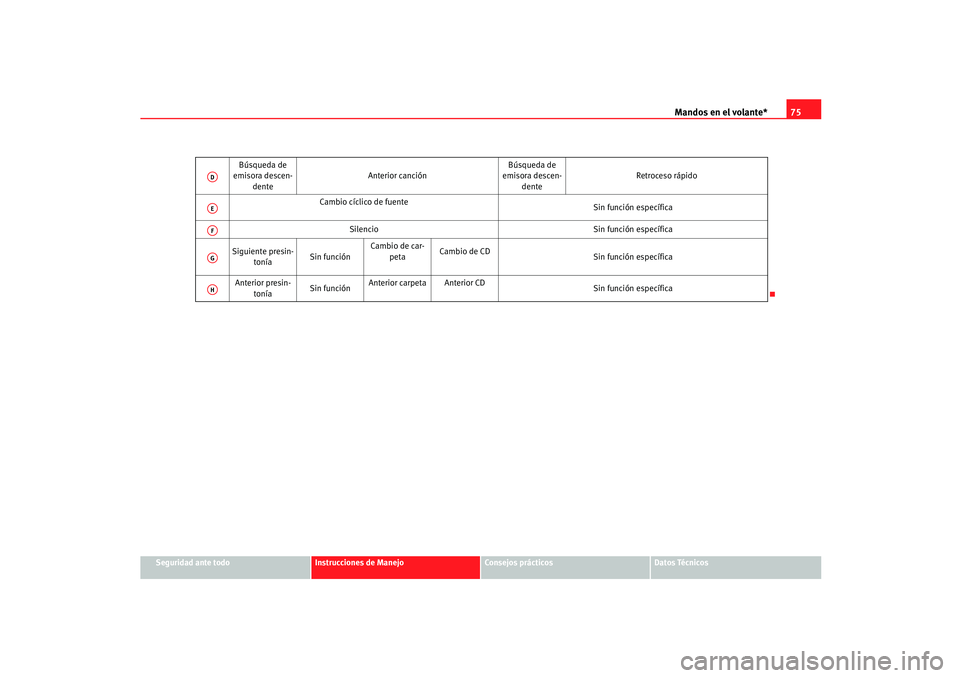

Mandos en el volante*75
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Búsqueda de
emisora descen-
dente Anterior canción
Búsqueda de
emisora descen-
dente Retroceso rápido
Cambio cíclico de fuente Sin función específica
Silencio Sin función específica
Siguiente presin- tonía Sin función Cambio de car-
peta Cambio de CD
Sin función específica
Anterior presin- tonía Sin función
Anterior carpeta Anterior CD
Sin función específica
ADAEAFAGAH
IBIZA_09_05 Seite 75 Donnerstag, 29. September 2005 12:59 12

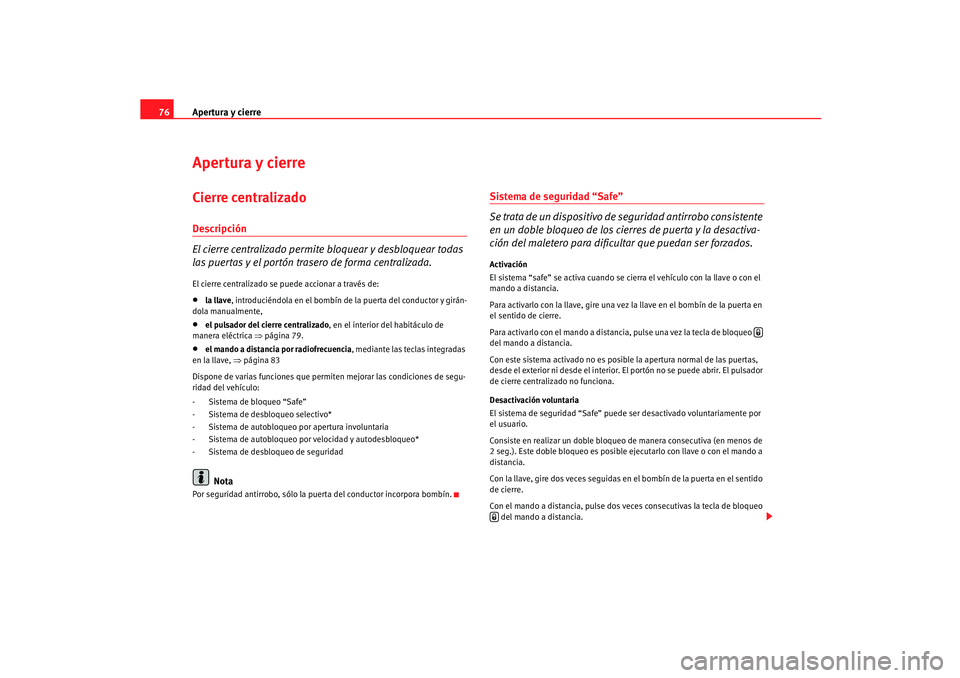

Apertura y cierre
76Apertura y cierreCierre centralizado Descripción
El cierre centralizado permite bloquear y desbloquear todas
las puertas y el portón trasero de forma centralizada.El cierre centralizado se puede accionar a través de:•
la llave , introduciéndola en el bombín de la puerta del conductor y girán-
dola manualmente,
•
el pulsador del cierre centralizado , en el interior del habitáculo de
manera eléctrica ⇒página 79.
•
el mando a distancia por radiofrecuencia, mediante las teclas integradas
en la llave, ⇒página 83
Dispone de varias funciones que permit en mejorar las condiciones de segu-
ridad del vehículo:
- Sistema de bloqueo “Safe”
- Sistema de desbloqueo selectivo*
- Sistema de autobloqueo por apertura involuntaria
- Sistema de autobloqueo po r velocidad y autodesbloqueo*
- Sistema de desbloqueo de seguridadNota
Por seguridad antirrobo, sólo la pu erta del conductor incorpora bombín.
Sistema de seguridad “Safe”
Se trata de un dispositivo de seguridad antirrobo consistente
en un doble bloqueo de los cierres de puerta y la desactiva-
ción del maletero para dificultar que puedan ser forzados.Activación
El sistema “safe” se activa cuando se cierra el vehículo con la llave o con el
mando a distancia.
Para activarlo con la llave, gire una vez la llave en el bombín de la puerta en
el sentido de cierre.
Para activarlo con el mando a distancia, pulse una vez la tecla de bloqueo
del mando a distancia.
Con este sistema activado no es posible la apertura normal de las puertas,
desde el exterior ni desde el interior. El portón no se puede abrir. El pulsador
de cierre centralizado no funciona.
Desactivación voluntaria
El sistema de seguridad “Safe” puede ser desactivado voluntariamente por
el usuario.
Consiste en realizar un doble bloqueo de manera consecutiva (en menos de
2 seg.). Este doble bloqueo es posible ejecutarlo con llave o con el mando a
distancia.
Con la llave, gire dos veces seguidas en el bombín de la puerta en el sentido
de cierre.
Con el mando a distancia, pulse dos veces consecutivas la tecla de bloqueo del mando a distancia.


IBIZA_09_05 Seite 76 Donnerstag, 29. September 2005 12:59 12

Apertura y cierre77
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Al desactivar el “Safe”, también se desactiva el sensor volumétrico de la
alarma.
Con el sistema “Safe” desactivado, las puertas quedarán bloqueadas por el
sistema de bloqueo simple, lo que implica que se podrán abrir desde el inte-
rior, pero no desde el exterior.
Desactivación involuntaria
Los métodos descritos para desactivar el “Safe”, también pueden ser ejecu-
tados de manera involuntaria (p. ej., si pulsamos una vez la tecla de bloqueo
porque queremos bloquear el vehículo y éste se bloquea, pero no estamos
seguros de que se haya bloqueado y en un intervalo menos de 2 seg.,
volvemos a pulsar la tecla de bloqueo, lo que habremos hecho es desactivar
el “Safe”.
Desactivación al abrir
Para la desactivación al abrir, véase “Sistema de desbloqueo selectivo*”
Estado del “Safe”
En la puerta del conductor, existe un testigo luminoso visible desde el exte-
rior del vehículo a través del cristal y qu e indica el estado en que se encuentra
el “Safe”.
Sabremos que el sistema “Safe” está activado por el inmediato parpadeo del
testigo luminoso. Este te stigo parpadea en todos los vehículos, lleven o no
alarma hasta que se desbloquee el vehículo.
Recuerde:
Safe activado con o sin alarma : Parpadeo continuo de testigo luminoso.
Safe desactivado sin alarma : El testigo permanece apagado.
Safe desactivado con alarma : El testigo permanece apagado.
¡ATENCIÓN!
Si está activado el sistema de seguridad “Safe”, no deberá permanecer
ninguna persona en el vehículo, ya que las puertas no se podrán abrir
desde dentro ni desde fuera, la ayuda desde el exterior se ve dificultada.
Existe peligro de muerte. Los ocupantes quedarían encerrados y no podrían
abandonar el vehículo en caso de emergencia.Sistema de desbloqueo selectivo*
Este sistema permite desbloquear sólo la puerta del
conductor o bien todo el vehículo.Desbloqueo de la puerta del conductor
Se realiza mediante un desbloqueo simp le (una sola vez). Se puede ejecutar
con la llave o con el mando a distancia.
Con llave, gire una vez la llave en el bombín de la puerta en sentido de
desbloqueo. La puerta del conductor quedará sin “Safe” y desbloqueada,
para que pueda ser abierta y se apagará el testigo luminoso. En vehículos
con alarma ésta queda desactivada.
Con mando a distancia, pulse una vez la tecla de desbloqueo del mando
a distancia. Se desactiva el “Safe” de todo el vehículo, se desbloquea exclu-
sivamente la puerta del conductor para poder abrirla, se desconecta la
alarma y se apaga el testigo luminoso.
Desbloqueo de todas las puertas y el maletero
Para que las puertas y el maletero puedan abrirse, debe pulsar dos veces
consecutivas la tecla de desbloqueo del mando a distancia.
La doble pulsación debe realizarse en menos de 2 segundos, con lo cual, se
desactiva el “Safe” de todo el vehíc ulo, se desbloquean todas las puertas y



IBIZA_09_05 Seite 77 Donnerstag, 29. September 2005 12:59 12

Apertura y cierre

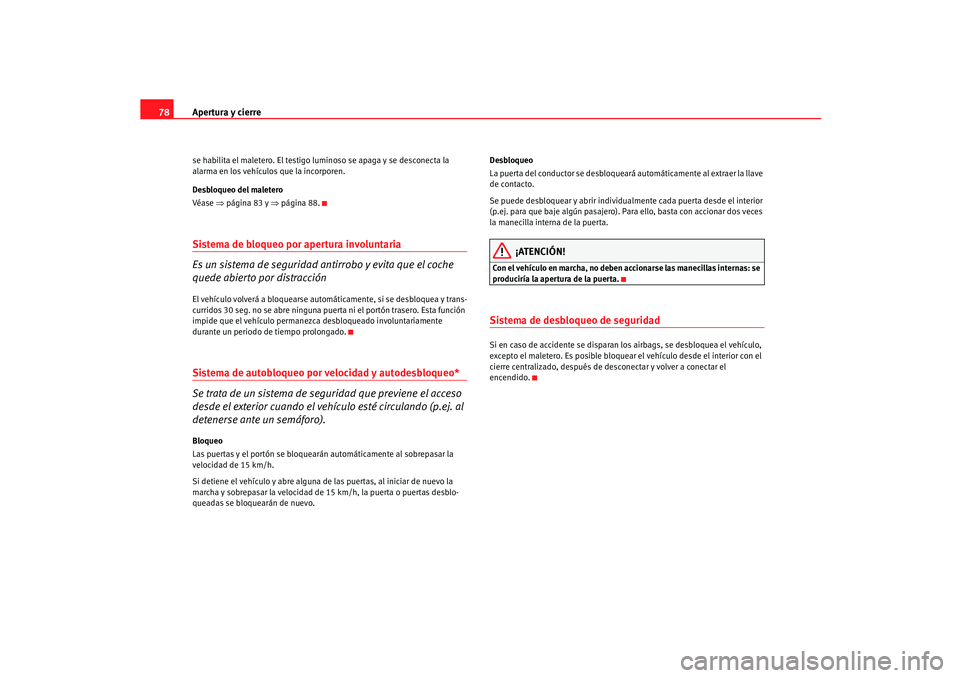

78se habilita el maletero. El testigo luminoso se apaga y se desconecta la
alarma en los vehículos que la incorporen.
Desbloqueo del maletero
Véase ⇒página 83 y ⇒página 88.Sistema de bloqueo por apertura involuntaria
Es un sistema de seguridad antirrobo y evita que el coche
quede abierto por distracciónEl vehículo volverá a bloquearse automáticamente, si se desbloquea y trans-
curridos 30 seg. no se abre ninguna puerta ni el portón trasero. Esta función
impide que el vehículo permanezca desbloqueado involuntariamente
durante un periodo de tiempo prolongado.Sistema de autobloqueo por velocidad y autodesbloqueo*
Se trata de un sistema de seguridad que previene el acceso
desde el exterior cuando el vehículo esté circulando (p.ej. al
detenerse ante un semáforo).Bloqueo
Las puertas y el portón se bloquearán automáticamente al sobrepasar la
velocidad de 15 km/h.
Si detiene el vehículo y abre alguna de las puertas, al iniciar de nuevo la
marcha y sobrepasar la velocidad de 15 km/h, la puerta o puertas desblo-
queadas se bloquearán de nuevo. Desbloqueo
La puerta del conductor se desbloqueará automáticamente al extraer la llave
de contacto.
Se puede desbloquear y abrir individualmente cada puerta desde el interior
(p.ej. para que baje algún pasajero). Para ello, basta con accionar dos veces
la manecilla interna de la puerta.
¡ATENCIÓN!
Con el vehículo en marcha, no deben accionarse las manecillas internas: se
produciría la apertura de la puerta.Sistema de desbloqueo de seguridadSi en caso de accidente se disparan los airbags, se desbloquea el vehículo,
excepto el maletero. Es posible bloquear
el vehículo desde el interior con el
cierre centralizado, después de desconectar y volver a conectar el
encendido.
IBIZA_09_05 Seite 78 Donnerstag, 29. September 2005 12:59 12
