Seat Ibiza 5D 2007 Owner's manual

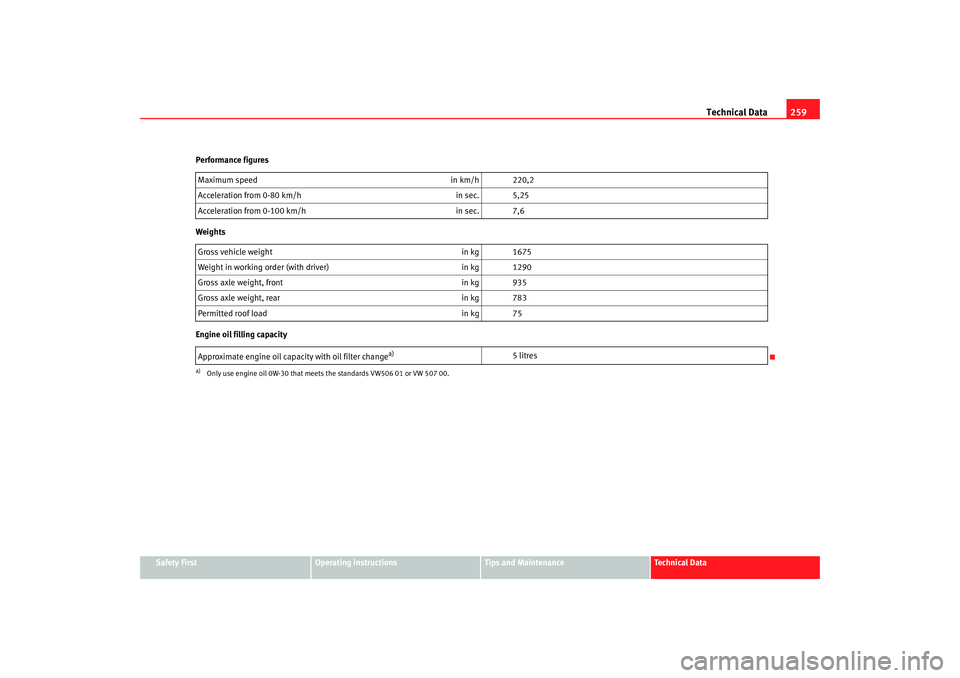

Technical Data259
Safety First
Operating instructions
Tips and Maintenance
Te c h n i c a l D a t a
Performance figures
Weights
Engine oil filling capacity
Maximum speed
in km/h 220,2
Acceleration from 0-80 km/h in sec. 5,25
Acceleration from 0-100 km/h in sec. 7,6
Gross vehicle weight in kg 1675
Weight in working order (with driver) in kg 1290
Gross axle weight, front in kg 935
Gross axle weight, rear in kg 783
Permitted roof load in kg 75
Approximate engine oil capacity with oil filter change
a)
a)Only use engine oil 0W-30 that meets the standards VW506 01 or VW 507 00.
5 litres
IBI_ANG_0707 Seite 259 Montag, 6. August 2007 3:59 15

Technical Data
260Dimensions and capacities
Dimensions
Length, width 3,953 mm/ 1,698 mm
Height at kerb weight 1,441 mm
Front and rear projection 931 mm/ 662 mm
Wheelbase 2,460 mm
Turning circle 10.54 m
Track width
a)
a)This data will change depending on the type of wheel rim.
Front Rear
1,435 mm 1,424 mm
1,419 mm 1,408 mm
Capacities
Fuel tank 45 litres, reserve 7 litres.
Windscreen washer fluid container with headlight washer 2 l/ 4.5 l
Tyre pressure
Summer-grade tyres:
The correct tyre pressure can be seen on the sticker on the inside of the tank flap.
Winter tyres:
The pressure of these tyres is the same as the summer tyre pressure plus 0.2 bar.
IBI_ANG_0707 Seite 260 Montag, 6. August 2007 3:59 15

Index261
Index
AABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 64
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Acoustic signal . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Acoustic warning . . . . . . . . . . . . . . . . . . . . . . . . 132
Adjustable service interval display . . . . . . . . . . 58
Adjusting simp le headlights
driving on the left . . . . . . . . . . . . . . . . . . . . 154
driving on the right . . . . . . . . . . . . . . . . . . . 154
Adjusting the seat belt height . . . . . . . . . . . . . . 23
Air conditioning system Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 125
General notes . . . . . . . . . . . . . . . . . . . . . . . . 128
Air conditioning* . . . . . . . . . . . . . . . . . . . . . . . . 122
Air outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Air recirculation Semi-automatic air conditi oning . . . . . . . . 124
Air recirculation mode Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Airbag covers . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Curtain airbags . . . . . . . . . . . . . . . . . . . . . . . 37
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . 29
Side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 27 Airbags
Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Alarm system Switching off . . . . . . . . . . . . . . . . . . . . . . . . . 81
Alterations to the vehicle . . . . . . . . . . . . . . . . . 172
Alternator Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 62
Ambient temperature display . . . . . . . . . . . . 55, 57
Anti-freeze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Anti-lock brake system . . . . . . . . . . . . . . . . . . . 148 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 64
Anti-theft alarm system . . . . . . . . . . . . . . . . . . . . 80 Switching off . . . . . . . . . . . . . . . . . . . . . . . . . 81
Anti-theft wheel bolts . . . . . . . . . . . . . . . . . . . . 208
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
Athermic windscreen* . . . . . . . . . . . . . . . . . . . . 100
Automatic anti-dazzle interior mirror* Activating the anti-dazzle function . . . . . . 101
Deactivating anti-dazzle function . . . . . . . . 101
Automatic car washes . . . . . . . . . . . . . . . . . . . . 164
Automatic gearbox . . . . . . . . . . . . . . . . . . . . . . 137 Instructions for driving . . . . . . . . . . . . . . . . 139
Kick-down feature . . . . . . . . . . . . . . . . . . . . 139
Selector lever positions . . . . . . . . . . . . . . . . 138
Automatic wiper/wash function for the rear window 99 Auxiliary audio connection: AUX-IN . . . . . . . . . 115
BBall coupling . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Battery
Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Winter conditions . . . . . . . . . . . . . . . . . . . . 194
Belt tension device Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 27
Belt tension devices . . . . . . . . . . . . . . . . . . . . . . 24
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Boot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96, 230
Brake assist system . . . . . . . . . . . . . . . . . . . . . 147
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192 Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Brake pads . . . . . . . . . . . . . . . . . . . . . . . . 151, 152
Brake servo . . . . . . . . . . . . . . . . . . . . . . . 147, 152
Brake system . . . . . . . . . . . . . . . . . . . . . . . . . . . 192 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 65
Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Braking distance . . . . . . . . . . . . . . . . . . . . . . . . 152
Bulb changes general notes . . . . . . . . . . . . . . . . . . . . . . . . 219
IBI_ANG_0707 Seite 261 Montag, 6. August 2007 3:59 15

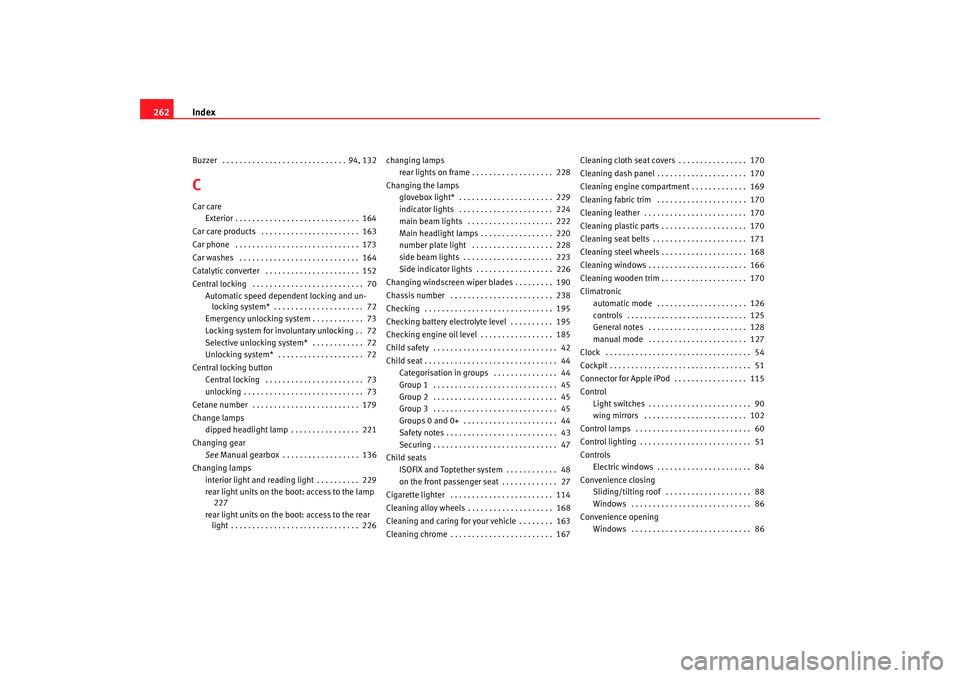

Index
262Buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94, 132CCar care
Exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Car care products . . . . . . . . . . . . . . . . . . . . . . . 163
Car phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Car washes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Catalytic converter . . . . . . . . . . . . . . . . . . . . . . 152
Central locking . . . . . . . . . . . . . . . . . . . . . . . . . . 70 Automatic speed dependent locking and un-locking system* . . . . . . . . . . . . . . . . . . . . . 72
Emergency unlocking system . . . . . . . . . . . . 73
Locking system for invo luntary unlocking . . 72
Selective unlocking system* . . . . . . . . . . . . 72
Unlocking system* . . . . . . . . . . . . . . . . . . . . 72
Central locking button Central locking . . . . . . . . . . . . . . . . . . . . . . . 73
unlocking . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Cetane number . . . . . . . . . . . . . . . . . . . . . . . . . 179
Change lamps dipped headlight lamp . . . . . . . . . . . . . . . . 221
Changing gear See Manual gearbox . . . . . . . . . . . . . . . . . . 136
Changing lamps interior light and reading light . . . . . . . . . . 229
rear light units on the boot: access to the lamp227
rear light units on the boot: access to the rear
light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226 changing lamps
rear lights on frame . . . . . . . . . . . . . . . . . . . 228
Changing the lamps glovebox light* . . . . . . . . . . . . . . . . . . . . . . 229
indicator lights . . . . . . . . . . . . . . . . . . . . . . 224
main beam lights . . . . . . . . . . . . . . . . . . . . 222
Main headlight lamps . . . . . . . . . . . . . . . . . 220
number plate light . . . . . . . . . . . . . . . . . . . 228
side beam lights . . . . . . . . . . . . . . . . . . . . . 223
Side indicator lights . . . . . . . . . . . . . . . . . . 226
Changing windscreen wiper blades . . . . . . . . . 190
Chassis number . . . . . . . . . . . . . . . . . . . . . . . . 238
Checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Checking battery electrolyte level . . . . . . . . . . 195
Checking engine oil level . . . . . . . . . . . . . . . . . 185
Child safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Child seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Categorisation in groups . . . . . . . . . . . . . . . 44
Group 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Group 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Group 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Groups 0 and 0+ . . . . . . . . . . . . . . . . . . . . . . 44
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Securing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Child seats ISOFIX and Toptether system . . . . . . . . . . . . 48
on the front passenger seat . . . . . . . . . . . . . 27
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . 114
Cleaning alloy wheels . . . . . . . . . . . . . . . . . . . . 168
Cleaning and caring for your vehicle . . . . . . . . 163
Cleaning chrome . . . . . . . . . . . . . . . . . . . . . . . . 167 Cleaning cloth seat covers . . . . . . . . . . . . . . . . 170
Cleaning dash panel . . . . . . . . . . . . . . . . . . . . . 170
Cleaning engine compartment . . . . . . . . . . . . . 169
Cleaning fabric trim . . . . . . . . . . . . . . . . . . . . . 170
Cleaning leather . . . . . . . . . . . . . . . . . . . . . . . . 170
Cleaning plastic parts . . . . . . . . . . . . . . . . . . . . 170
Cleaning seat belts . . . . . . . . . . . . . . . . . . . . . . 171
Cleaning steel wheels . . . . . . . . . . . . . . . . . . . . 168
Cleaning windows . . . . . . . . . . . . . . . . . . . . . . . 166
Cleaning wooden trim . . . . . . . . . . . . . . . . . . . . 170
Climatronic
automatic mode . . . . . . . . . . . . . . . . . . . . . 126
controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
General notes . . . . . . . . . . . . . . . . . . . . . . . 128
manual mode . . . . . . . . . . . . . . . . . . . . . . . 127
Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Connector for Apple iPod . . . . . . . . . . . . . . . . . 115
Control Light switches . . . . . . . . . . . . . . . . . . . . . . . . 90
wing mirrors . . . . . . . . . . . . . . . . . . . . . . . . 102
Control lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Control lighting . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Controls Electric windows . . . . . . . . . . . . . . . . . . . . . . 84
Convenience closing Sliding/tilting roof . . . . . . . . . . . . . . . . . . . . 88
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Convenience opening Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
IBI_ANG_0707 Seite 262 Montag, 6. August 2007 3:59 15

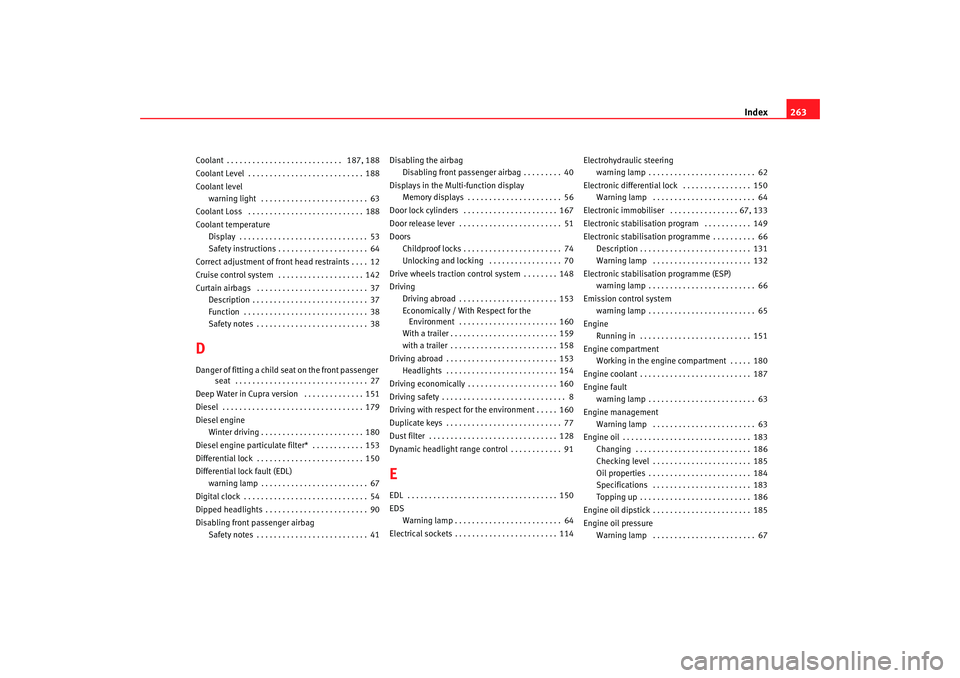

Index263
Coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . 187, 188
Coolant Level . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Coolant level
warning light . . . . . . . . . . . . . . . . . . . . . . . . . 63
Coolant Loss . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Coolant temperature Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Safety instructions . . . . . . . . . . . . . . . . . . . . . 64
Correct adjustment of front head restraints . . . . 12
Cruise control system . . . . . . . . . . . . . . . . . . . . 142
Curtain airbags . . . . . . . . . . . . . . . . . . . . . . . . . . 37 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 38DDanger of fitting a child seat on the front passenger seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Deep Water in Cupra version . . . . . . . . . . . . . . 151
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Diesel engine Winter driving . . . . . . . . . . . . . . . . . . . . . . . . 180
Diesel engine particulate filter* . . . . . . . . . . . . 153
Differential lock . . . . . . . . . . . . . . . . . . . . . . . . . 150
Differential lock fault (EDL) warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 67
Digital clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Dipped headlights . . . . . . . . . . . . . . . . . . . . . . . . 90
Disabling front passenger airbag Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Disabling the airbag
Disabling front passenger airbag . . . . . . . . . 40
Displays in the Mult i-function display
Memory displays . . . . . . . . . . . . . . . . . . . . . . 56
Door lock cylinders . . . . . . . . . . . . . . . . . . . . . . 167
Door release lever . . . . . . . . . . . . . . . . . . . . . . . . 51
Doors Childproof locks . . . . . . . . . . . . . . . . . . . . . . . 74
Unlocking and locking . . . . . . . . . . . . . . . . . 70
Drive wheels traction control system . . . . . . . . 148
Driving Driving abroad . . . . . . . . . . . . . . . . . . . . . . . 153
Economically / With Respect for the Environment . . . . . . . . . . . . . . . . . . . . . . . 160
With a trailer . . . . . . . . . . . . . . . . . . . . . . . . . 159
with a trailer . . . . . . . . . . . . . . . . . . . . . . . . . 158
Driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . . 153 Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Driving economically . . . . . . . . . . . . . . . . . . . . . 160
Driving safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Driving with respect for the environment . . . . . 160
Duplicate keys . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Dust filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Dynamic headlight range control . . . . . . . . . . . . 91
EEDL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
EDS Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 64
Electrical sockets . . . . . . . . . . . . . . . . . . . . . . . . 114 Electrohydraulic steering
warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 62
Electronic differential lock . . . . . . . . . . . . . . . . 150 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 64
Electronic immobiliser . . . . . . . . . . . . . . . . 67, 133
Electronic stabilisation program . . . . . . . . . . . 149
Electronic stabilisation programme . . . . . . . . . . 66 Description . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 132
Electronic stabilisation programme (ESP) warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 66
Emission control system warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 65
Engine Running in . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Engine compartment Working in the engine compartment . . . . . 180
Engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Engine fault warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 63
Engine management Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 63
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183 Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Checking level . . . . . . . . . . . . . . . . . . . . . . . 185
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . 184
Specifications . . . . . . . . . . . . . . . . . . . . . . . 183
Topping up . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Engine oil dipstick . . . . . . . . . . . . . . . . . . . . . . . 185
Engine oil pressure Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 67
IBI_ANG_0707 Seite 263 Montag, 6. August 2007 3:59 15

Index
264Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Environmental friendliness . . . . . . . . . . . . 161
Environmental tip Avoiding pollution . . . . . . . . . . . . . . . . . . . . 178
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66, 149
Exhaust gasses purification system . . . . . . . . 152
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . . . . 166
External aerial . . . . . . . . . . . . . . . . . . . . . . . . . . 173FFloor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Description . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Front ashtray . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Front cup holder* . . . . . . . . . . . . . . . . . . . . . . . 112
Front interior light . . . . . . . . . . . . . . . . . . . . . . . . 95
Front passenger airbag deactivation . . . . . . . . . 40
Front reading light . . . . . . . . . . . . . . . . . . . . . . . . 95
Front seat adjustment Lumbar support . . . . . . . . . . . . . . . . . . . . . . 107
Fuel Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Fuel level Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Fuel reserve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64 Fuel Tank
Opening the fuel tank flap . . . . . . . . . . . . . 177
Fuel tank See Fuel reserve . . . . . . . . . . . . . . . . . . . . . . 64
Fuel: save . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
GG 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Gear shift pattern . . . . . . . . . . . . . . . . . . . . . . . 136
General overview of the engine compartment 242
Glove compartment . . . . . . . . . . . . . . . . . . . . . . 110
Glow plug system . . . . . . . . . . . . . . . . . . . . . . . 135 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 63HHandbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141Warning lamp . . . . . . . . . . . . . . . . . . . . 65, 141
Hazard warning lights . . . . . . . . . . . . . . . . . . . . . 92
head restraints Adjusting . . . . . . . . . . . . . . . . . . . . . . . 105, 106
adjustment of the head restraint angle . . . 106
Removing . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Headlight flasher . . . . . . . . . . . . . . . . . . . . . . . . 94
Headlight range control . . . . . . . . . . . . . . . . . . . 91
Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 Driving abroad . . . . . . . . . . . . . . . . . . . . . . . 154
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Washer system . . . . . . . . . . . . . . . . . . . . . . 100 Heated front seats . . . . . . . . . . . . . . . . . . . . . . 108
Heating and ventilation . . . . . . . . . . . . . . . . . . 119
Heating system . . . . . . . . . . . . . . . . . . . . . . . . . 120
High pressure cleaners . . . . . . . . . . . . . . . . . . . 165
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
How to jump start description . . . . . . . . . . . . . 231
IIdentification number . . . . . . . . . . . . . . . . . . . . 238
Ignition key . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Indicator lights
indication lamp . . . . . . . . . . . . . . . . . . . . . . . 63
Instrument and switch lighting . . . . . . . . . . . . . 91
Instrument lighting . . . . . . . . . . . . . . . . . . . . . . . 51
Instrument panel . . . . . . . . . . . . . . . . . . . . . . . . . 51
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Intermittent wipe, windscreen . . . . . . . . . . . . . . 97
ISOFIX and Toptether system . . . . . . . . . . . . . . . 48JJump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Jump-starting . . . . . . . . . . . . . . . . . . . . . . . . . . . 230KKey tab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
IBI_ANG_0707 Seite 264 Montag, 6. August 2007 3:59 15

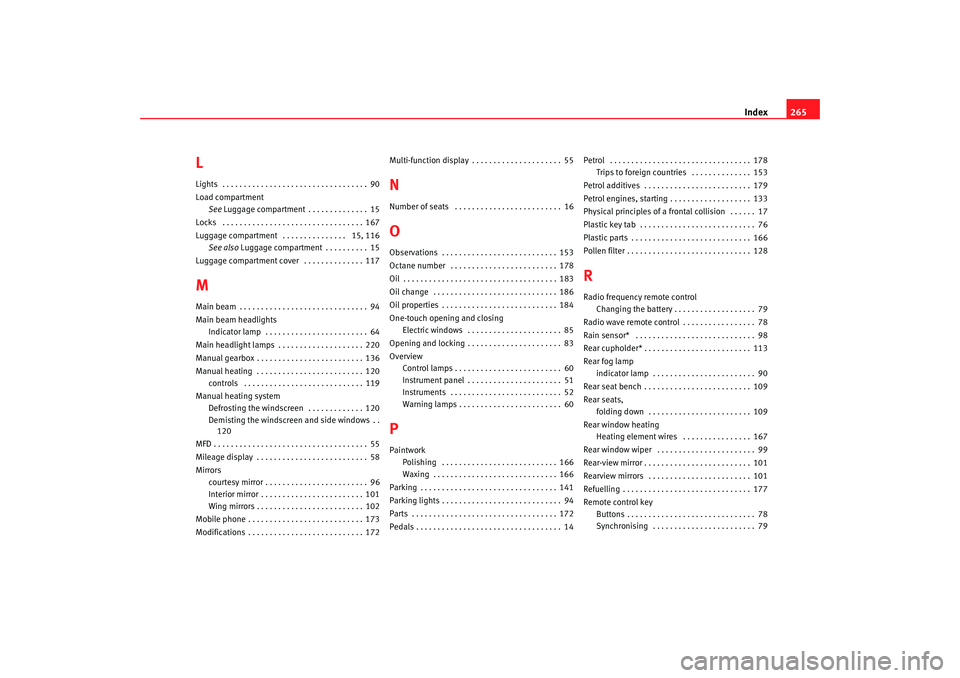

Index265
LLights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Load compartment
See Luggage compartment . . . . . . . . . . . . . . 15
Locks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Luggage compartment . . . . . . . . . . . . . . . 15, 116 See also Luggage compartment . . . . . . . . . . 15
Luggage compartment cover . . . . . . . . . . . . . . 117MMain beam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Main beam headlights Indicator lamp . . . . . . . . . . . . . . . . . . . . . . . . 64
Main headlight lamps . . . . . . . . . . . . . . . . . . . . 220
Manual gearbox . . . . . . . . . . . . . . . . . . . . . . . . . 136
Manual heating . . . . . . . . . . . . . . . . . . . . . . . . . 120 controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Manual heating system Defrosting the windscreen . . . . . . . . . . . . . 120
Demisting the windscreen and side windows . .120
MFD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Mileage display . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Mirrors courtesy mirror . . . . . . . . . . . . . . . . . . . . . . . . 96
Interior mirror . . . . . . . . . . . . . . . . . . . . . . . . 101
Wing mirrors . . . . . . . . . . . . . . . . . . . . . . . . . 102
Mobile phone . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Modifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 172 Multi-function display . . . . . . . . . . . . . . . . . . . . . 55
NNumber of seats . . . . . . . . . . . . . . . . . . . . . . . . . 16OObservations . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Octane number . . . . . . . . . . . . . . . . . . . . . . . . . 178
Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Oil change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
One-touch opening and closing
Electric windows . . . . . . . . . . . . . . . . . . . . . . 85
Opening and locking . . . . . . . . . . . . . . . . . . . . . . 83
Overview Control lamps . . . . . . . . . . . . . . . . . . . . . . . . . 60
Instrument panel . . . . . . . . . . . . . . . . . . . . . . 51
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Warning lamps . . . . . . . . . . . . . . . . . . . . . . . . 60PPaintworkPolishing . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Waxing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Parking lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Pedals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Trips to foreign countries . . . . . . . . . . . . . . 153
Petrol additives . . . . . . . . . . . . . . . . . . . . . . . . . 179
Petrol engines, starting . . . . . . . . . . . . . . . . . . . 133
Physical principles of a frontal collision . . . . . . 17
Plastic key tab . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Plastic parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Pollen filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
RRadio frequency remote control Changing the battery . . . . . . . . . . . . . . . . . . . 79
Radio wave remote control . . . . . . . . . . . . . . . . . 78
Rain sensor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Rear cupholder* . . . . . . . . . . . . . . . . . . . . . . . . . 113
Rear fog lamp indicator lamp . . . . . . . . . . . . . . . . . . . . . . . . 90
Rear seat bench . . . . . . . . . . . . . . . . . . . . . . . . . 109
Rear seats, folding down . . . . . . . . . . . . . . . . . . . . . . . . 109
Rear window heating Heating element wires . . . . . . . . . . . . . . . . 167
Rear window wiper . . . . . . . . . . . . . . . . . . . . . . . 99
Rear-view mirror . . . . . . . . . . . . . . . . . . . . . . . . . 101
Rearview mirrors . . . . . . . . . . . . . . . . . . . . . . . . 101
Refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Remote control key Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Synchronising . . . . . . . . . . . . . . . . . . . . . . . . 79
IBI_ANG_0707 Seite 265 Montag, 6. August 2007 3:59 15

Index
266Removing and fitting the wheel . . . . . . . . . . . . 210
Repairs
Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Replacement keys . . . . . . . . . . . . . . . . . . . . . . . . 77
Replacing lamps fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Rev counter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Reverse gear Manual gearbox . . . . . . . . . . . . . . . . . . . . . 136
RME fuel (biodiesel) . . . . . . . . . . . . . . . . . . . . . 179
Roll-back function Sliding/tilting roof . . . . . . . . . . . . . . . . . . . . 89
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Roof aerial* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Roof carrier* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Rubber seals . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Running in Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Running in tyres . . . . . . . . . . . . . . . . . . . . . . . . 151SSafe driving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Safety equipment . . . . . . . . . . . . . . . . . . . . . . . . . 7
Safety instructions Coolant temperature . . . . . . . . . . . . . . . . . . . 64 Safety notes
Belt tension devices . . . . . . . . . . . . . . . . . . . 24
Curtain airbags . . . . . . . . . . . . . . . . . . . . . . . 38
Disabling front passenger airbag . . . . . . . . 41
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . 32
Side airbags . . . . . . . . . . . . . . . . . . . . . . . . . 36
Using child seats . . . . . . . . . . . . . . . . . . . . . . 43
Using seat belts . . . . . . . . . . . . . . . . . . . . . . 19
Safety system- safe . . . . . . . . . . . . . . . . . . . . . . . 71
Seals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Seat adjustment . . . . . . . . . . . . . . . . . . . . 104, 107
Seat belt position Pregnant women . . . . . . . . . . . . . . . . . . . . . . 22
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Seat belt release . . . . . . . . . . . . . . . . . . . . . . . . . 23
Seat belt warning lamp . . . . . . . . . . . . . . . . . . . . 16
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Incorrectly fastened . . . . . . . . . . . . . . . . . . . 24
Not worn . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 16
Seat belts protect . . . . . . . . . . . . . . . . . . . . . . . . 19
Seat heating . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Selective opening* . . . . . . . . . . . . . . . . . . . . . . . 72
Semiautomatic air conditioning controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Shoes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Description . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Side lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Sitting position Driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Front passenger . . . . . . . . . . . . . . . . . . . . . . 10
Incorrect sitting position . . . . . . . . . . . . . . . 13
Passengers . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Sitting position, occupants . . . . . . . . . . . . . . . . . 9
Sliding/tilting roof . . . . . . . . . . . . . . . . . . . . . . . 87
Snow chains . . . . . . . . . . . . . . . . . . . . . . . 201, 241
Soot accumulation in the diesel engine particulate
filter *
Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Spares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Speedometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Starting Petrol engines . . . . . . . . . . . . . . . . . . . 134
Starting the engine . . . . . . . . . . . . . . . . . . 133, 134 After the fuel tank has been run dry . . . . . 135
Steam cleaners . . . . . . . . . . . . . . . . . . . . . . . . . 165
Steering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 Steering lock . . . . . . . . . . . . . . . . . . . . . . . . 132
Steering wheel controls . . . . . . . . . . . . . . . . . . . 68
Steering wheel height adjustment . . . . . . . . . 130
Stowage front right seats . . . . . . . . . . . . . . . . . . . . . . 111
Stowage compartment Front passenger side . . . . . . . . . . . . . . . . . 110
IBI_ANG_0707 Seite 266 Montag, 6. August 2007 3:59 15

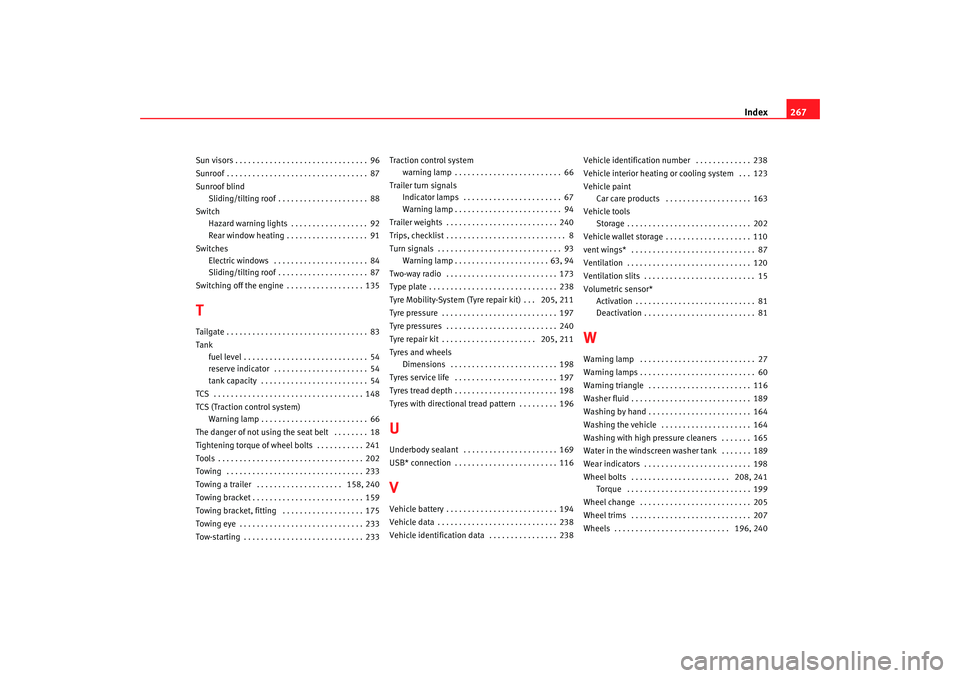

Index267
Sun visors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Sunroof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Sunroof blind
Sliding/tilting roof . . . . . . . . . . . . . . . . . . . . . 88
Switch Hazard warning lights . . . . . . . . . . . . . . . . . . 92
Rear window heating . . . . . . . . . . . . . . . . . . . 91
Switches Electric windows . . . . . . . . . . . . . . . . . . . . . . 84
Sliding/tilting roof . . . . . . . . . . . . . . . . . . . . . 87
Switching off the engine . . . . . . . . . . . . . . . . . . 135TTailgate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Tank fuel level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
reserve indicator . . . . . . . . . . . . . . . . . . . . . . 54
tank capacity . . . . . . . . . . . . . . . . . . . . . . . . . 54
TCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
TCS (Traction control system) Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 66
The danger of not using the seat belt . . . . . . . . 18
Tightening torque of wheel bolts . . . . . . . . . . . 241
Tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Towing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Towing a trailer . . . . . . . . . . . . . . . . . . . . 158, 240
Towing bracket . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Towing bracket, fitting . . . . . . . . . . . . . . . . . . . 175
Towing eye . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Tow-starting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233 Traction control system
warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 66
Trailer turn signals Indicator lamps . . . . . . . . . . . . . . . . . . . . . . . 67
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . 94
Trailer weights . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Trips, checklist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Turn signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 Warning lamp . . . . . . . . . . . . . . . . . . . . . . 63, 94
Two-way radio . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Type plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
Tyre Mobility-System (Tyre repair kit) . . . 205, 211
Tyre pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
Tyre pressures . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Tyre repair kit . . . . . . . . . . . . . . . . . . . . . . 205, 211
Tyres and wheels Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . 198
Tyres service life . . . . . . . . . . . . . . . . . . . . . . . . 197
Tyres tread depth . . . . . . . . . . . . . . . . . . . . . . . . 198
Tyres with directional tread pattern . . . . . . . . . 196
UUnderbody sealant . . . . . . . . . . . . . . . . . . . . . . 169
USB* connection . . . . . . . . . . . . . . . . . . . . . . . . 116VVehicle battery . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Vehicle data . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
Vehicle identification data . . . . . . . . . . . . . . . . 238 Vehicle identification number . . . . . . . . . . . . . 238
Vehicle interior heating or cooling system . . . 123
Vehicle paint
Car care products . . . . . . . . . . . . . . . . . . . . 163
Vehicle tools Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Vehicle wallet storage . . . . . . . . . . . . . . . . . . . . 110
vent wings* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Ventilation slits . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Volumetric sensor* Activation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Deactivation . . . . . . . . . . . . . . . . . . . . . . . . . . 81
WWarning lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Warning lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Warning triangle . . . . . . . . . . . . . . . . . . . . . . . . 116
Washer fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
Washing by hand . . . . . . . . . . . . . . . . . . . . . . . . 164
Washing the vehicle . . . . . . . . . . . . . . . . . . . . . 164
Washing with high pressure cleaners . . . . . . . 165
Water in the windscreen washer tank . . . . . . . 189
Wear indicators . . . . . . . . . . . . . . . . . . . . . . . . . 198
Wheel bolts . . . . . . . . . . . . . . . . . . . . . . . 208, 241Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Wheel change . . . . . . . . . . . . . . . . . . . . . . . . . . 205
Wheel trims . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Wheels . . . . . . . . . . . . . . . . . . . . . . . . . . . 196, 240
IBI_ANG_0707 Seite 267 Montag, 6. August 2007 3:59 15

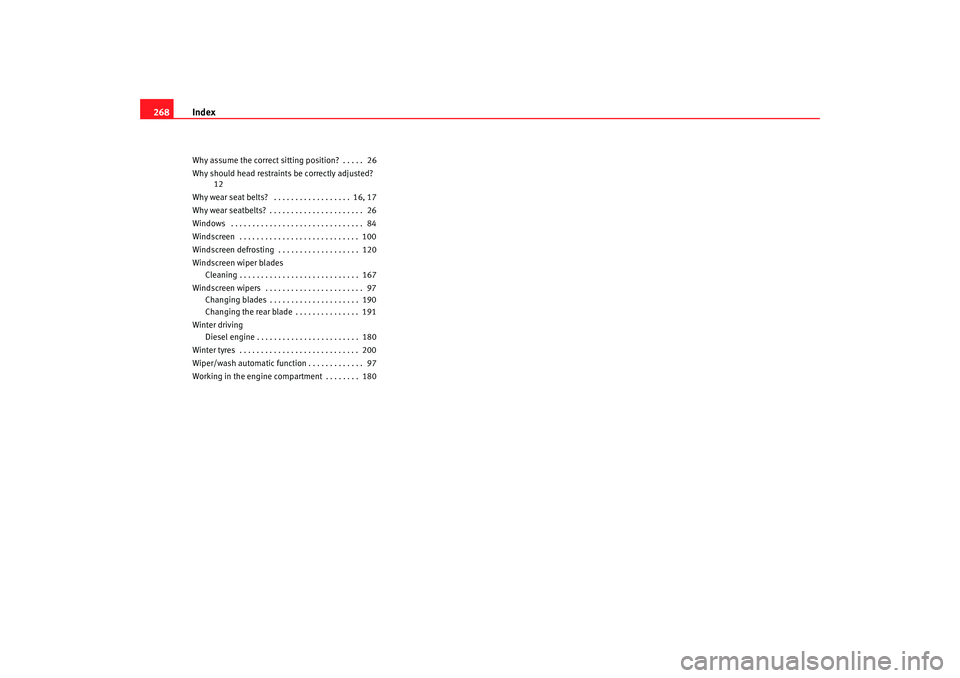

Index
268Why assume the correct sitting position? . . . . . 26
Why should head restraints be correctly adjusted?
12
Why wear seat belts? . . . . . . . . . . . . . . . . . . 16, 17
Why wear seatbelts? . . . . . . . . . . . . . . . . . . . . . . 26
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Windscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Windscreen defrosting . . . . . . . . . . . . . . . . . . . 120
Windscreen wiper blades Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Windscreen wipers . . . . . . . . . . . . . . . . . . . . . . . 97 Changing blades . . . . . . . . . . . . . . . . . . . . . 190
Changing the rear blade . . . . . . . . . . . . . . . 191
Winter driving Diesel engine . . . . . . . . . . . . . . . . . . . . . . . . 180
Winter tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Wiper/wash automatic function . . . . . . . . . . . . . 97
Working in the engine compartment . . . . . . . . 180
IBI_ANG_0707 Seite 268 Montag, 6. August 2007 3:59 15
