sensor Seat Ibiza 5D 2008 Manual de instrucciones (in Spanish)

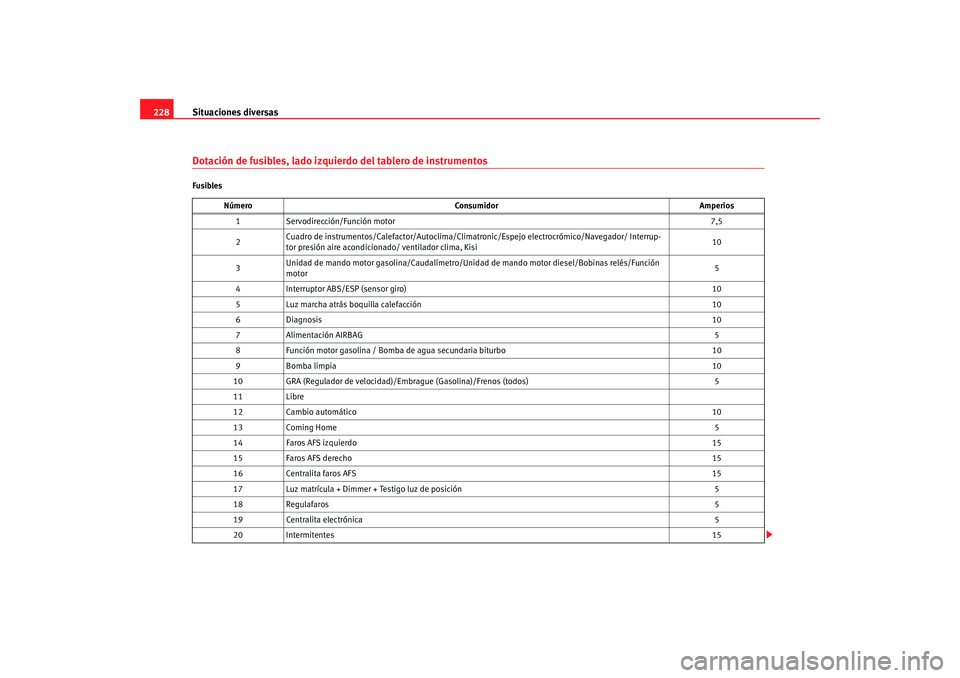

Situaciones diversas
228Dotación de fusibles, lado izquierdo del tablero de instrumentosFusibles
Número Consumidor Amperios
1 Servodirección/Función motor 7,5
2 Cuadro de instrumentos/Calefactor/Autoclima/Cli
matronic/Espejo electrocrómico/Navegador/ Interrup-
tor presión aire acondicionado/ ventilador clima, Kisi 10
3 Unidad de mando motor gasolina/Caudalímetro/Unid
ad de mando motor diesel/Bobinas relés/Función
motor 5
4 Interruptor ABS/ESP (sensor giro) 10
5 Luz marcha atrás boquilla calefacción 10
6D ia g nosis 10
7 Alimentación AIRBAG 5
8 Función motor gasolina / Bomba de agua secundaria biturbo 10
9 Bomba limpia 10
10 GRA (Regulador de velocidad)/Embrague (Gasolina)/Frenos (todos) 5
11 Libre
12 Cambio automático 10
13 Coming Home 5
14 Faros AFS izquierdo 15
15 Faros AFS derecho 15
16 Centralita faros AFS 15
17 Luz matrícula + Dimmer + Testigo luz de posición 5
18 Regulafaros 5
19 Centralita electrónica 5
20 Intermitentes 15
Ibiza 250_ES Seite 228 Donnerstag, 17. Juli 2008 5:42 17

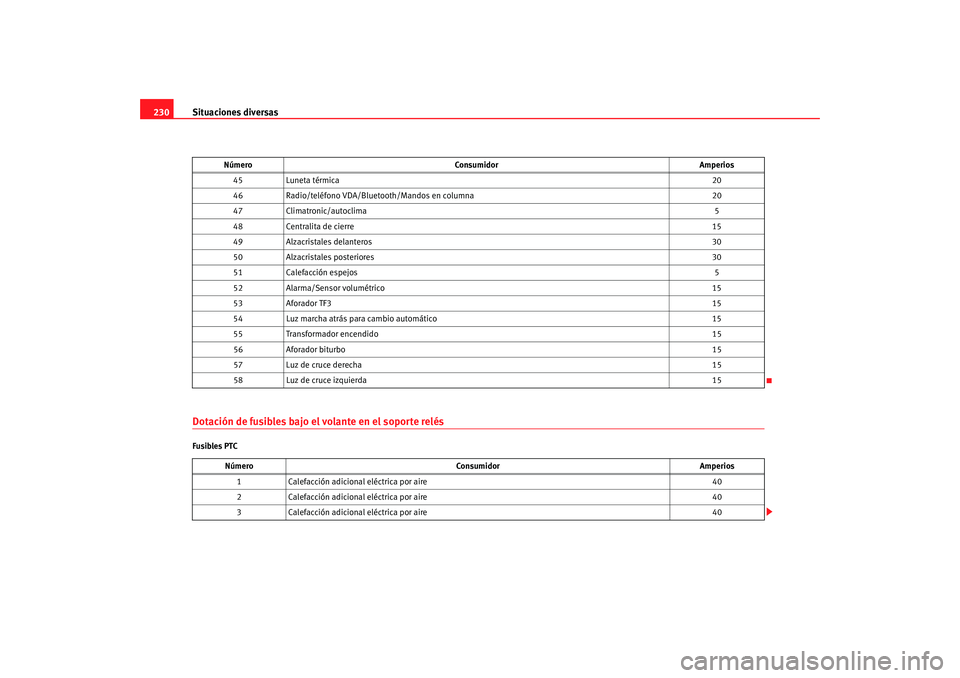

Situaciones diversas
230Dotación de fusibles bajo el volante en el soporte relésFusibles PTC 45
Luneta térmica 20
46 Radio/teléfono VDA/Bluetooth/Mandos en columna 20
47 Climatronic/autoclima 5
48 Centralita de cierre 15
49 Alzacristales delanteros 30
50 Alzacristales posteriores 30
51 Calefacción espejos 5
52 Alarma/Sensor volumétrico 15
53 Aforador TF3 15
54 Luz marcha atrás para cambio automático 15
55 Transformador encendido 15
56 Aforador biturbo 15
57 Luz de cruce derecha 15
58 Luz de cruce izquierda 15
Número Consumidor Amperios
1 Calefacción adicional eléctrica por aire 40
2 Calefacción adicional eléctrica por aire 40
3 Calefacción adicional eléctrica por aire 40
Número
Consumidor Amperios
Ibiza 250_ES Seite 230 Donnerstag, 17. Juli 2008 5:42 17

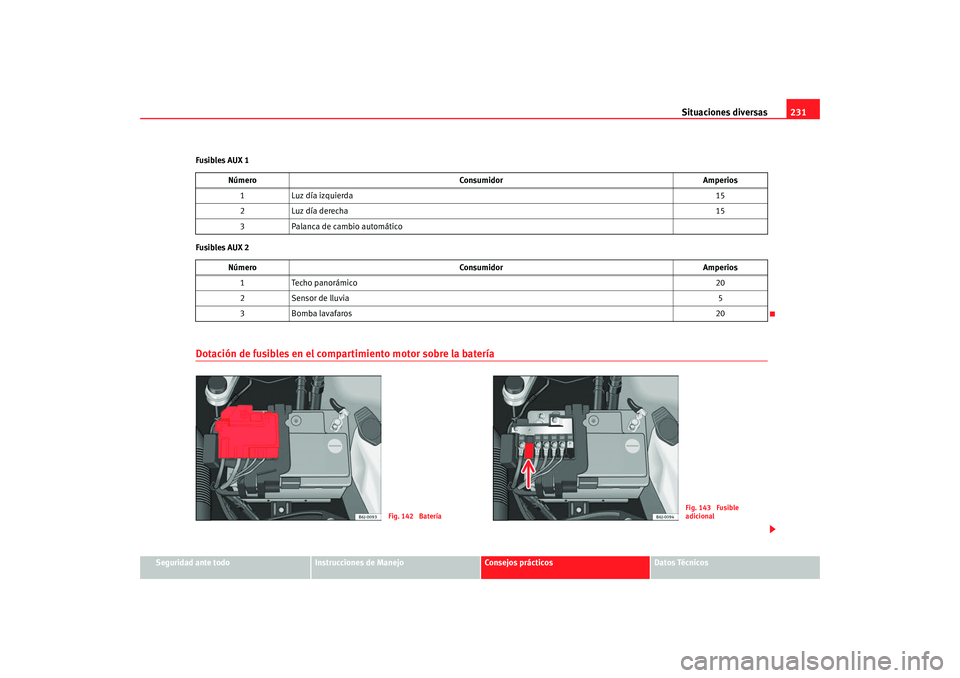

Situaciones diversas231
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Fusibles AUX 1
Fusibles AUX 2
Dotación de fusibles en el compartimiento motor sobre la batería
Número
Consumidor Amperios
1 Luz día izquierda 15
2L uz d ía d ere ch a 15
3 Palanca de cambio automático
Número Consumidor Amperios
1 Techo panorámico 20
2 Sensor de lluvia 5
3 Bomba lavafaros 20
Fig. 142 Batería
Fig. 143 Fusible
adicional
Ibiza 250_ES Seite 231 Donnerstag, 17. Juli 2008 5:42 17

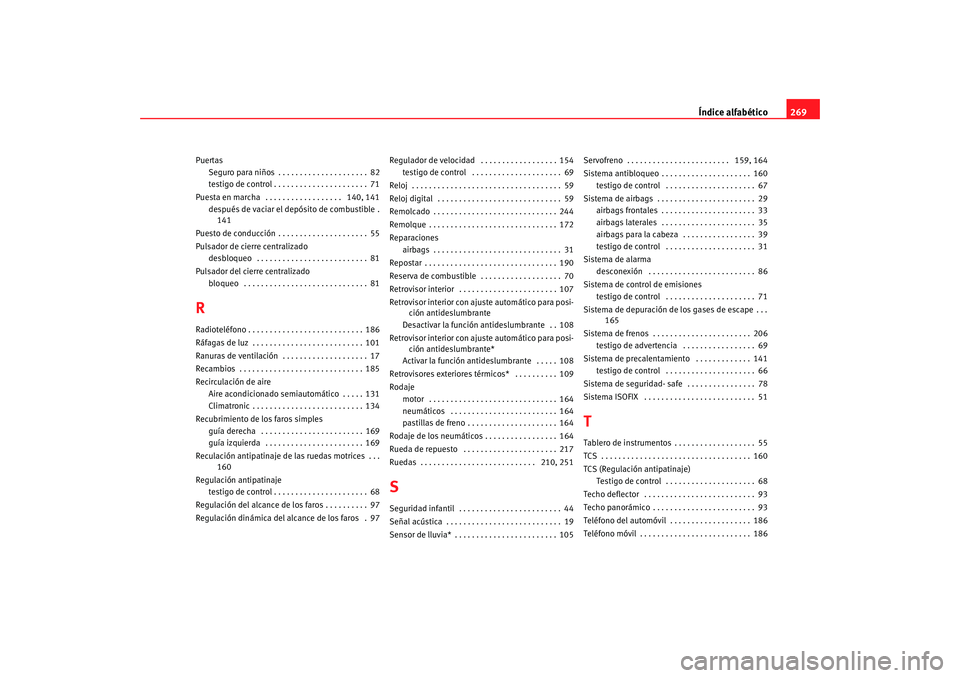

Índice alfabético269
Puertas
Seguro para niños . . . . . . . . . . . . . . . . . . . . . 82
testigo de control . . . . . . . . . . . . . . . . . . . . . . 71
Puesta en marcha . . . . . . . . . . . . . . . . . . 140, 141 después de vaciar el depósito de combustible .141
Puesto de conducción . . . . . . . . . . . . . . . . . . . . . 55
Pulsador de cierre centralizado desbloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Pulsador del cierre centralizado bloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81RRadioteléfono . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Ráfagas de luz . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Ranuras de ventilación . . . . . . . . . . . . . . . . . . . . 17
Recambios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Recirculación de aireAire acondicionado semiautomático . . . . . 131
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Recubrimiento de los faros simples
guía derecha . . . . . . . . . . . . . . . . . . . . . . . . 169
guía izquierda . . . . . . . . . . . . . . . . . . . . . . . 169
Reculación antipatinaje de las ruedas motrices . . .
160
Regulación antipatinaje testigo de control . . . . . . . . . . . . . . . . . . . . . . 68
Regulación del alcance de los faros . . . . . . . . . . 97
Regulación dinámica del alcance de los faros . 97 Regulador de velocidad . . . . . . . . . . . . . . . . . . 154
testigo de control . . . . . . . . . . . . . . . . . . . . . 69
Reloj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Reloj digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Remolcado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244
Remolque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Reparaciones airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Repostar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Reserva de combustible . . . . . . . . . . . . . . . . . . . 70
Retrovisor interior . . . . . . . . . . . . . . . . . . . . . . . 107
Retrovisor interior con aj uste automático para posi-
ción antideslumbrante
Desactivar la función antideslumbrante . . 108
Retrovisor interior con aj uste automático para posi-
ción antideslumbrante*
Activar la función antideslumbrante . . . . . 108
Retrovisores exteriores té rmicos* . . . . . . . . . . 109
Rodaje motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
neumáticos . . . . . . . . . . . . . . . . . . . . . . . . . 164
pastillas de freno . . . . . . . . . . . . . . . . . . . . . 164
Rodaje de los neumáticos . . . . . . . . . . . . . . . . . 164
Rueda de repuesto . . . . . . . . . . . . . . . . . . . . . . 217
Ruedas . . . . . . . . . . . . . . . . . . . . . . . . . . . 210, 251
SSeguridad infantil . . . . . . . . . . . . . . . . . . . . . . . . 44
Señal acústica . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Sensor de lluvia* . . . . . . . . . . . . . . . . . . . . . . . . 105 Servofreno . . . . . . . . . . . . . . . . . . . . . . . . 159, 164
Sistema antibloqueo . . . . . . . . . . . . . . . . . . . . . 160
testigo de control . . . . . . . . . . . . . . . . . . . . . 67
Sistema de airbags . . . . . . . . . . . . . . . . . . . . . . . 29 airbags frontales . . . . . . . . . . . . . . . . . . . . . . 33
airbags laterales . . . . . . . . . . . . . . . . . . . . . . 35
airbags para la cabeza . . . . . . . . . . . . . . . . . 39
testigo de control . . . . . . . . . . . . . . . . . . . . . 31
Sistema de alarma desconexión . . . . . . . . . . . . . . . . . . . . . . . . . 86
Sistema de control de emisiones testigo de control . . . . . . . . . . . . . . . . . . . . . 71
Sistema de depuración de los gases de escape . . . 165
Sistema de frenos . . . . . . . . . . . . . . . . . . . . . . . 206 testigo de advertencia . . . . . . . . . . . . . . . . . 69
Sistema de precalentamiento . . . . . . . . . . . . . 141 testigo de control . . . . . . . . . . . . . . . . . . . . . 66
Sistema de seguridad- safe . . . . . . . . . . . . . . . . 78
Sistema ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . . 51
TTablero de instrumentos . . . . . . . . . . . . . . . . . . . 55
TCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
TCS (Regulación antipatinaje) Testigo de control . . . . . . . . . . . . . . . . . . . . . 68
Techo deflector . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Techo panorámico . . . . . . . . . . . . . . . . . . . . . . . . 93
Teléfono del automóvil . . . . . . . . . . . . . . . . . . . 186
Teléfono móvil . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Ibiza 250_ES Seite 269 Donnerstag, 17. Juli 2008 5:42 17
