Seat Ibiza 5D 2016 Betriebsanleitung (in German)

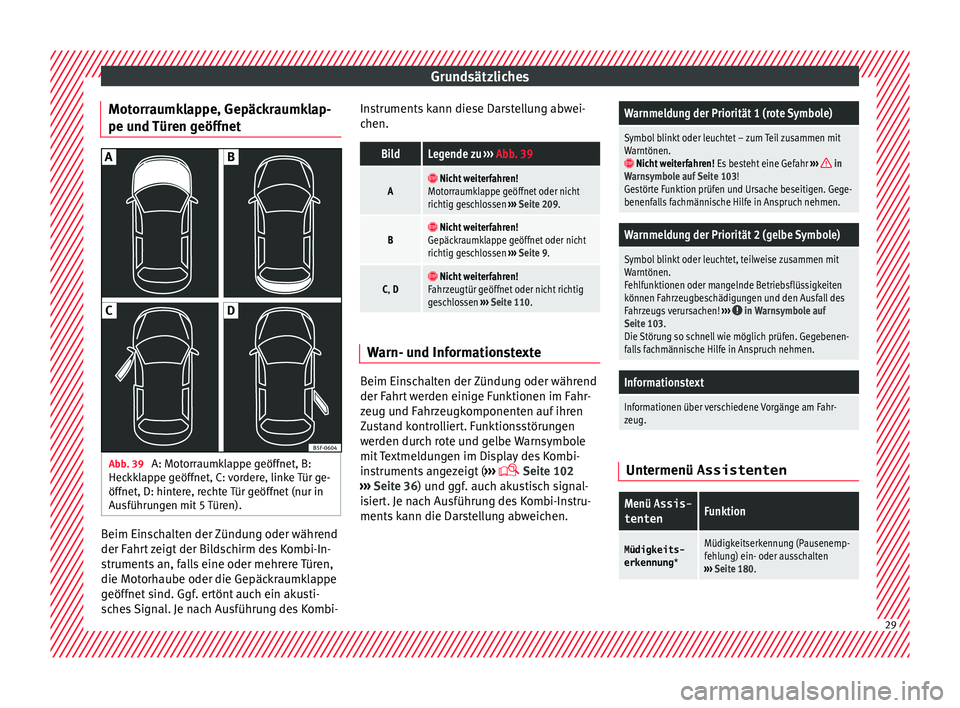

Grundsätzliches
Motorraumklappe, Gepäckraumklap-
pe u nd
Tür
en geöffnetAbb. 39
A: Motorraumklappe geöffnet, B:
Hec kk
l

appe geöffnet, C: vordere, linke Tür ge-
öffnet, D: hintere, rechte Tür geöffnet (nur in
Ausführungen mit 5 Türen). Beim Einschalten der Zündung oder während
der F
ahr
t

zeigt der Bildschirm des Kombi-In-
struments an, falls eine oder mehrere Türen,
die Motorhaube oder die Gepäckraumklappe
geöffnet sind. Ggf. ertönt auch ein akusti-
sches Signal. Je nach Ausführung des Kombi- Instruments kann diese Darstellung abwei-
chen.
BildLegende zu
››› Abb. 39
A  Nicht weiterfahren!
Motorraumklappe geöffnet oder nicht
richtig geschlossen ››› Seite 209.
B  Nicht weiterfahren!
Gepäckraumklappe geöffnet oder nicht
richtig geschlossen ››› Seite 9.
C, D  Nicht weiterfahren!
Fahrzeugtür geöffnet oder nicht richtig
geschlossen ››› Seite 110. Warn- und Informationstexte
Beim Einschalten der Zündung oder während
der F
ahr
t

werden einige Funktionen im Fahr-
zeug und Fahrzeugkomponenten auf ihren
Zustand kontrolliert. Funktionsstörungen
werden durch rote und gelbe Warnsymbole
mit Textmeldungen im Display des Kombi-
instruments angezeigt ( ›››
 Seite 102
››› Seite 36) und ggf. auch akustisch signal-
isiert. Je nach Ausführung des Kombi-Instru-
ments kann die Darstellung abweichen.
Warnmeldung der Priorität 1 (rote Symbole)
Symbol blinkt oder leuchtet – zum Teil zusammen mit
Warntönen.
 Nicht weiterfahren! Es besteht eine Gefahr ››› in
Warnsymbole auf Seite 103!
Gestörte Funktion prüfen und Ursache beseitigen. Gege-
benenfalls fachmännische Hilfe in Anspruch nehmen.
Warnmeldung der Priorität 2 (gelbe Symbole)
Symbol blinkt oder leuchtet, teilweise zusammen mit
Warntönen.
Fehlfunktionen oder mangelnde Betriebsflüssigkeiten
können Fahrzeugbeschädigungen und den Ausfall des
Fahrzeugs verursachen! ›››
in Warnsymbole auf
Seite 103.
Die Störung so schnell wie möglich prüfen. Gegebenen-
falls fachmännische Hilfe in Anspruch nehmen.
Informationstext
Informationen über verschiedene Vorgänge am Fahr-
zeug. Untermenü
Assistenten
Menü Assis-
tentenFunktion
Müdigkeits-
erkennung *Müdigkeitserkennung (Pausenemp-
fehlung) ein- oder ausschalten
››› Seite 180. 29

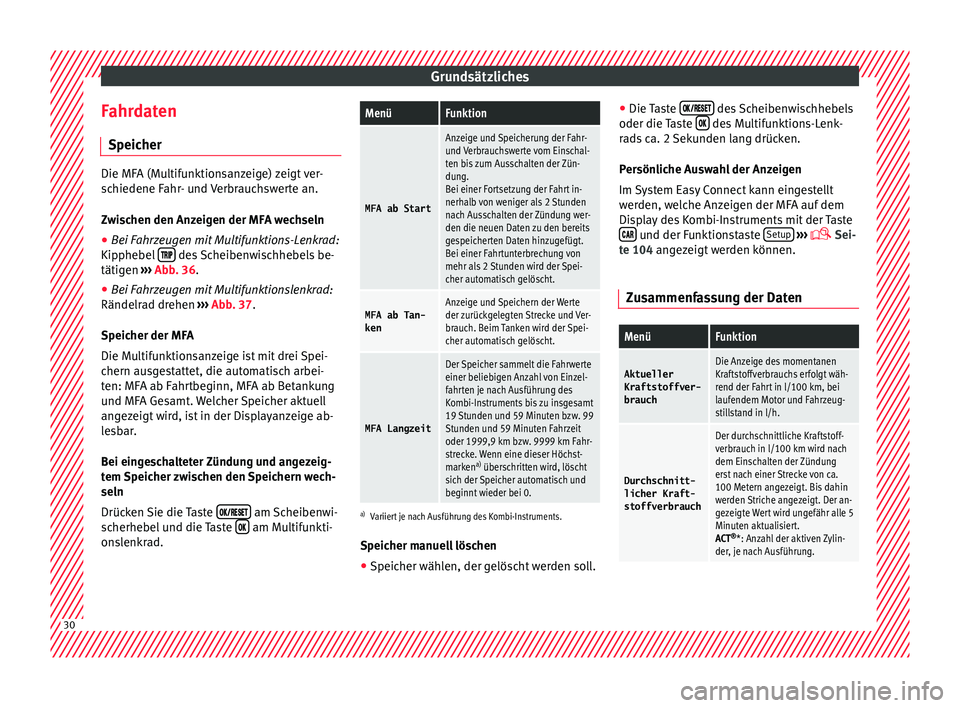

Grundsätzliches
Fahrdaten S peic
her Die MFA (Multifunktionsanzeige) zeigt ver-
sc
hiedene F
ahr- und Verbrauchswerte an.
Zwischen den Anzeigen der MFA wechseln
● Bei Fahrzeugen mit Multifunktions-Lenkrad:
Kipphebel
 des Scheibenwischhebels be-
tätigen ››
› Abb. 36.
● Bei Fahrzeugen mit Multifunktionslenkrad:
Rändelra d dr

ehen ›››
Abb. 37.
Speicher der MFA
Die Multifunktionsanzeige ist mit drei Spei-
chern ausgestattet, die automatisch arbei-
ten: MFA ab Fahrtbeginn, MFA ab Betankung
und MFA Gesamt. Welcher Speicher aktuell
angezeigt wird, ist in der Displayanzeige ab-
lesbar.
Bei eingeschalteter Zündung und angezeig-
tem Speicher zwischen den Speichern wech-
seln
Drücken Sie die Taste  am Scheibenwi-
s c
herhe

bel und die Taste  am Multifunkti-
on s
l
enkrad.
MenüFunktion
MFA ab Start
Anzeige und Speicherung der Fahr-
und Verbrauchswerte vom Einschal-
ten bis zum Ausschalten der Zün-
dung.
Bei einer Fortsetzung der Fahrt in-
nerhalb von weniger als 2 Stunden
nach Ausschalten der Zündung wer-
den die neuen Daten zu den bereits
gespeicherten Daten hinzugefügt.
Bei einer Fahrtunterbrechung von
mehr als 2 Stunden wird der Spei-
cher automatisch gelöscht.
MFA ab Tan-
kenAnzeige und Speichern der Werte
der zurückgelegten Strecke und Ver-
brauch. Beim Tanken wird der Spei-
cher automatisch gelöscht.
MFA Langzeit
Der Speicher sammelt die Fahrwerte
einer beliebigen Anzahl von Einzel-
fahrten je nach Ausführung des
Kombi-Instruments bis zu insgesamt
19 Stunden und 59 Minuten bzw. 99
Stunden und 59 Minuten Fahrzeit
oder 1999,9 km bzw. 9999 km Fahr-
strecke. Wenn eine dieser Höchst-
marken a)
überschritten wird, löscht
sich der Speicher automatisch und
beginnt wieder bei 0.
a) Variiert je nach Ausführung des Kombi-Instruments.
Speicher manuell löschen
● Speicher wählen, der gelöscht werden soll. ●
Die Ta
ste  des Scheibenwischhebels
oder die T
a
ste  des Multifunktions-Lenk-
r a
d
s ca. 2 Sekunden lang drücken.
Persönliche Auswahl der Anzeigen
Im System Easy Connect kann eingestellt
werden, welche Anzeigen der MFA auf dem
Display des Kombi-Instruments mit der Taste  und der Funktionstaste
Set
up
› ››
 Sei-
t e 104

angezeigt werden können.
Zusammenfassung der Daten
MenüFunktion
Aktueller
Kraftstoffver-
brauchDie Anzeige des momentanen
Kraftstoffverbrauchs erfolgt wäh-
rend der Fahrt in l/100 km, bei
laufendem Motor und Fahrzeug-
stillstand in l/h.
Durchschnitt-
licher Kraft‐
stoffverbrauch
Der durchschnittliche Kraftstoff-
verbrauch in l/100 km wird nach
dem Einschalten der Zündung
erst nach einer Strecke von ca.
100 Metern angezeigt. Bis dahin
werden Striche angezeigt. Der an-
gezeigte Wert wird ungefähr alle 5
Minuten aktualisiert.
ACT ®
*: Anzahl der aktiven Zylin-
der, je nach Ausführung. 30

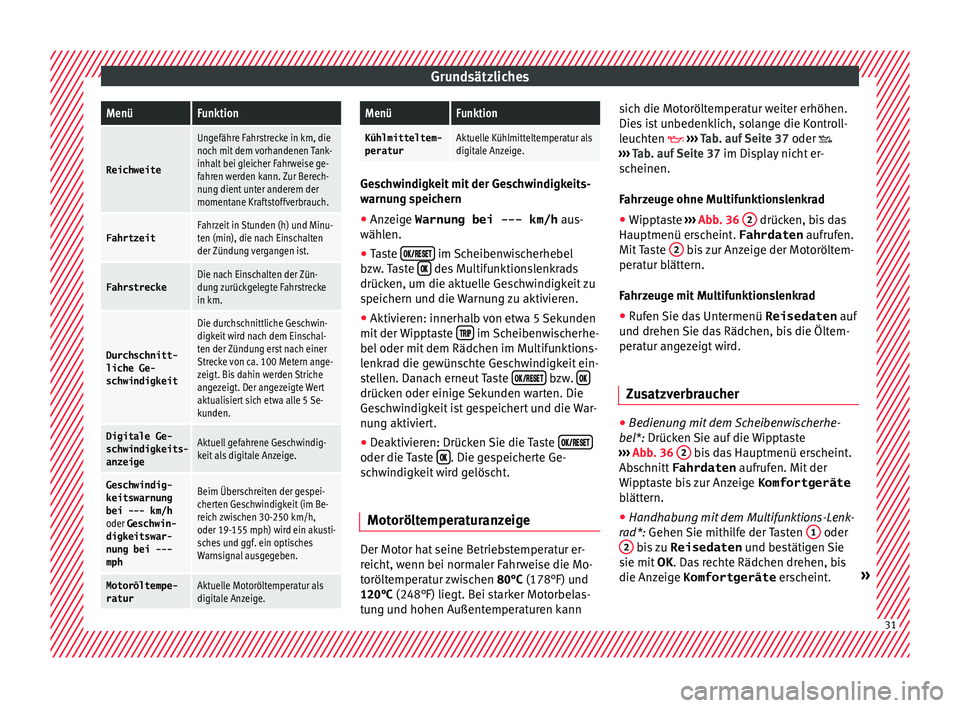

GrundsätzlichesMenüFunktion
Reichweite
Ungefähre Fahrstrecke in km, die
noch mit dem vorhandenen Tank-
inhalt bei gleicher Fahrweise ge-
fahren werden kann. Zur Berech-
nung dient unter anderem der
momentane Kraftstoffverbrauch.
FahrtzeitFahrzeit in Stunden (h) und Minu-
ten (min), die nach Einschalten
der Zündung vergangen ist.
FahrstreckeDie nach Einschalten der Zün-
dung zurückgelegte Fahrstrecke
in km.
Durchschnitt-
liche Ge‐
schwindigkeit
Die durchschnittliche Geschwin-
digkeit wird nach dem Einschal-
ten der Zündung erst nach einer
Strecke von ca. 100 Metern ange-
zeigt. Bis dahin werden Striche
angezeigt. Der angezeigte Wert
aktualisiert sich etwa alle 5 Se-
kunden.
Digitale Ge-
schwindigkeits‐
anzeigeAktuell gefahrene Geschwindig-
keit als digitale Anzeige.
Geschwindig- keitswarnung
bei --- km/h
oder Geschwin-
digkeitswar‐
nung bei ---
mphBeim Überschreiten der gespei-
cherten Geschwindigkeit (im Be-
reich zwischen 30-250 km/h,
oder 19-155 mph) wird ein akusti-
sches und ggf. ein optisches
Warnsignal ausgegeben.
Motoröltempe- raturAktuelle Motoröltemperatur als
digitale Anzeige.
MenüFunktion
Kühlmitteltem-
peraturAktuelle Kühlmitteltemperatur als
digitale Anzeige. Geschwindigkeit mit der Geschwindigkeits-
warnu
n

g speichern
● Anzeige Warnung bei --- km/h aus-
wäh
len.
● Taste  im Scheibenwischerhebel
bzw .

Taste  des Multifunktionslenkrads
drück en, um die akt
uelle Geschwindigkeit zu
speichern und die Warnung zu aktivieren.
● Aktivieren: innerhalb von etwa 5 Sekunden
mit der W

ipptaste  im Scheibenwischerhe-
bel oder mit
dem Rädc
hen im Multifunktions-
lenkrad die gewünschte Geschwindigkeit ein-
stellen. Danach erneut Taste  bzw.
 drücken oder einige Sekunden warten. Die
Ge
s
c

hwindigkeit ist gespeichert und die War-
nung aktiviert.
● Deaktivieren: Drücken Sie die Taste  oder die Taste
 . Die gespeicherte Ge-
s c
h

windigkeit wird gelöscht.
Motoröltemperaturanzeige Der Motor hat seine Betriebstemperatur er-
r
eic
ht, w

enn bei normaler Fahrweise die Mo-
toröltemperatur zwischen 80°C (178°F) und
120°C (248°F) liegt. Bei starker Motorbelas-
tung und hohen Außentemperaturen kann sich die Motoröltemperatur weiter erhöhen.
Dies i

st unbedenklich, solange die Kontroll-
leuchten  ››› Tab. auf Seite 37 oder 
››› Tab. auf Seite 37 im Display nicht er-
scheinen.
Fahrzeuge ohne Multifunktionslenkrad
● Wipptaste ››› Abb. 36
2 drücken, bis das
Hauptmenü er s
c
heint. Fahrdaten aufrufen.
Mit Taste 2 bis zur Anzeige der Motoröltem-
per at
ur b

lättern.
Fahrzeuge mit Multifunktionslenkrad
● Rufen Sie das Untermenü Reisedaten auf
und drehen
Sie das Rädchen, bis die Öltem-
peratur angezeigt wird.
Zusatzverbraucher ●
Bedienung mit dem Scheibenwischerhe-
be l*:
Drüc

ken Sie auf die Wipptaste
››› Abb. 36 2 bis das Hauptmenü erscheint.
Ab s
c

hnitt Fahrdaten aufrufen. Mit der
Wipptaste bis zur Anzeige Komfortgeräte
blättern.
● Handhabung mit dem Multifunktions-Lenk-
rad*: Gehen
Sie mithilfe der Tasten 1 oder
2 bis zu
Reisedaten und be
s
tätigen Sie
sie mit OK. Das rechte Rädchen drehen, bis
die Anzeige Komfortgeräte erscheint.» 31

Grundsätzliches

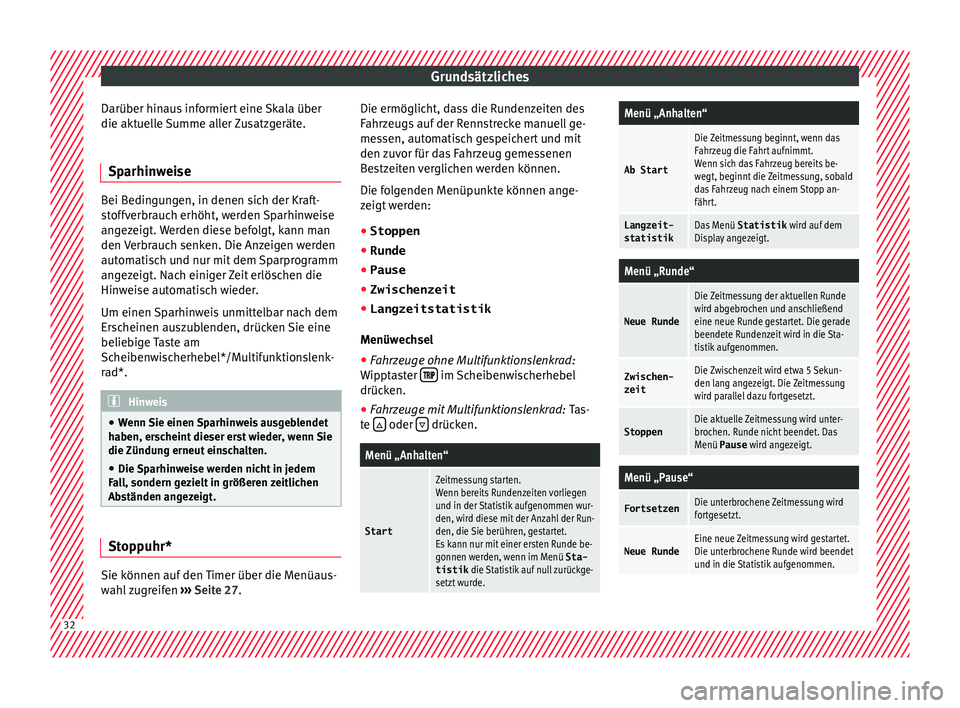

Darüber hinaus informiert eine Skala über
die akt uel
l
e Summe aller Zusatzgeräte.
Sparhinweise Bei Bedingungen, in denen sich der Kraft-
st
off

verbrauch erhöht, werden Sparhinweise
angezeigt. Werden diese befolgt, kann man
den Verbrauch senken. Die Anzeigen werden
automatisch und nur mit dem Sparprogramm
angezeigt. Nach einiger Zeit erlöschen die
Hinweise automatisch wieder.
Um einen Sparhinweis unmittelbar nach dem
Erscheinen auszublenden, drücken Sie eine
beliebige Taste am
Scheibenwischerhebel*/Multifunktionslenk-
rad*. Hinweis
● Wenn Sie einen

Sparhinweis ausgeblendet
haben, erscheint dieser erst wieder, wenn Sie
die Zündung erneut einschalten.
● Die Sparhinweise werden nicht in jedem
Fal
l, sondern gezielt in größeren zeitlichen
Abständen angezeigt. Stoppuhr*
Sie können auf den Timer über die Menüaus-
w
ah
l

zugreifen ›››
Seite 27. Die ermöglicht, dass die Rundenzeiten des
Fahrz

eugs auf der Rennstrecke manuell ge-
messen, automatisch gespeichert und mit
den zuvor für das Fahrzeug gemessenen
Bestzeiten verglichen werden können.
Die folgenden Menüpunkte können ange-
zeigt werden:
● Stoppen
● Runde
● Pause
● Zwischenzeit
● Langzeitstatistik
Menüw ec

hsel
● Fahrzeuge ohne Multifunktionslenkrad:
Wip pt

aster  im Scheibenwischerhebel
drüc k
en.
● Fahrz
euge mit Multifunktionslenkrad: Tas-
t

e  oder
 drücken.
Menü „Anhalten“
Start
Zeitmessung starten.
Wenn bereits Rundenzeiten vorliegen
und in der Statistik aufgenommen wur-
den, wird diese mit der Anzahl der Run-
den, die Sie berühren, gestartet.
Es kann nur mit einer ersten Runde be-
gonnen werden, wenn im Menü Sta-
tistik
die Statistik auf null zurückge-
setzt wurde.

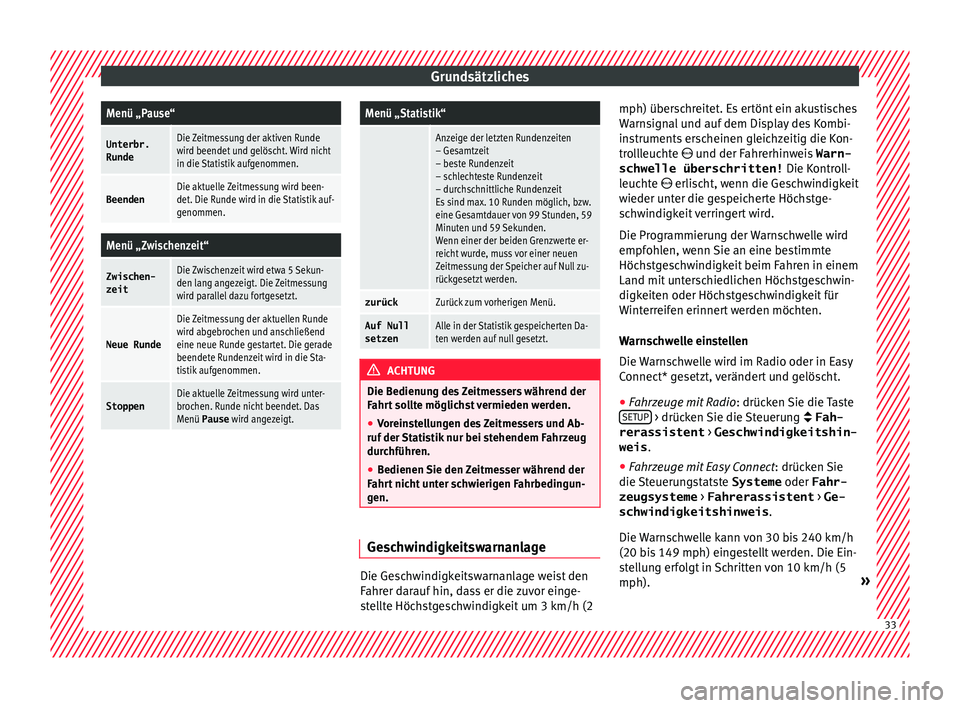

Menü „Anhalten“
Ab Start
Die Zeitmessung beginnt, wenn das
Fahrzeug die Fahrt aufnimmt.
Wenn sich das Fahrzeug bereits be-
wegt, beginnt die Zeitmessung, sobald
das Fahrzeug nach einem Stopp an-
fährt.
Langzeit-
statistikDas Menü Statistik wird auf dem
Display angezeigt.
Menü „Runde“
Neue Runde
Die Zeitmessung der aktuellen Runde
wird abgebrochen und anschließend
eine neue Runde gestartet. Die gerade
beendete Rundenzeit wird in die Sta-
tistik aufgenommen.
Zwischen- zeitDie Zwischenzeit wird etwa 5 Sekun-
den lang angezeigt. Die Zeitmessung
wird parallel dazu fortgesetzt.
StoppenDie aktuelle Zeitmessung wird unter-
brochen. Runde nicht beendet. Das
Menü Pause wird angezeigt.
Menü „Pause“
FortsetzenDie unterbrochene Zeitmessung wird
fortgesetzt.
Neue RundeEine neue Zeitmessung wird gestartet.
Die unterbrochene Runde wird beendet
und in die Statistik aufgenommen.32

GrundsätzlichesMenü „Pause“
Unterbr.
RundeDie Zeitmessung der aktiven Runde
wird beendet und gelöscht. Wird nicht
in die Statistik aufgenommen.
BeendenDie aktuelle Zeitmessung wird been-
det. Die Runde wird in die Statistik auf-
genommen.
Menü „Zwischenzeit“
Zwischen-
zeitDie Zwischenzeit wird etwa 5 Sekun-
den lang angezeigt. Die Zeitmessung
wird parallel dazu fortgesetzt.
Neue Runde
Die Zeitmessung der aktuellen Runde
wird abgebrochen und anschließend
eine neue Runde gestartet. Die gerade
beendete Rundenzeit wird in die Sta-
tistik aufgenommen.
StoppenDie aktuelle Zeitmessung wird unter-
brochen. Runde nicht beendet. Das
Menü Pause
wird angezeigt.
Menü „Statistik“

Anzeige der letzten Rundenzeiten
– Gesamtzeit
– beste Rundenzeit
– schlechteste Rundenzeit
– durchschnittliche Rundenzeit
Es sind max. 10 Runden möglich, bzw.
eine Gesamtdauer von 99 Stunden, 59
Minuten und 59 Sekunden.
Wenn einer der beiden Grenzwerte er-
reicht wurde, muss vor einer neuen
Zeitmessung der Speicher auf Null zu-
rückgesetzt werden.
zurückZurück zum vorherigen Menü.
Auf Null
setzenAlle in der Statistik gespeicherten Da-
ten werden auf null gesetzt. ACHTUNG
Die Bedienung des Zeitmessers während der
Fahr t

sollte möglichst vermieden werden.
● Voreinstellungen des Zeitmessers und Ab-
ruf der St
atistik nur bei stehendem Fahrzeug
durchführen.
● Bedienen Sie den Zeitmesser während der
Fahrt
nicht unter schwierigen Fahrbedingun-
gen. Geschwindigkeitswarnanlage
Die Geschwindigkeitswarnanlage weist den
F
ahr
er d

arauf hin, dass er die zuvor einge-
stellte Höchstgeschwindigkeit um 3 km/h (2 mph) überschreitet. Es ertönt ein akustisches
Warns

ignal und auf dem Display des Kombi-
instruments erscheinen gleichzeitig die Kon-
trollleuchte  und der Fahrerhinweis Warn-
schwelle überschritten! Die Kontroll-
leuchte  erlischt, wenn die Geschwindigkeit
wieder unter die gespeicherte Höchstge-
schwindigkeit verringert wird.
Die Programmierung der Warnschwelle wird
empfohlen, wenn Sie an eine bestimmte
Höchstgeschwindigkeit beim Fahren in einem
Land mit unterschiedlichen Höchstgeschwin-
digkeiten oder Höchstgeschwindigkeit für
Winterreifen erinnert werden möchten.
Warnschwelle einstellen
Die Warnschwelle wird im Radio oder in Easy
Connect* gesetzt, verändert und gelöscht.
● Fahrzeuge mit Radio : drücken
Sie die Taste
SETUP > drücken Sie die Steuerung  Fah-
rerassistent > Geschwindigkeitshin-
weis .
● Fahrzeuge mit Easy Connect : drück
en
Sie
die Steuerungstatste Systeme oder Fahr-
zeugsysteme > Fahrerassistent > Ge-
schwindigkeitshinweis .
Die Warnschwelle kann von 30 bis 240 km/h
(20 bis 149 mph) eingestellt werden. Die Ein-
stellung erfolgt in Schritten von 10 km/h (5
mph). » 33

Grundsätzliches
Hinweis
● Unabhän gig
von der Geschwindigkeits-
warnanlage sollten Sie die Einhaltung der ge-
setzlich vorgeschriebenen Höchstgeschwin-
digkeit mit Hilfe des Tachometers überwa-
chen.
● Die Geschwindigkeitswarnanlage ist für be-
stimmte Länder so ein
gestellt, dass bei einer
Geschwindigkeit von 120 km/h (75 mph) eine
Warnung erfolgt. Diese Warnschwelle ist

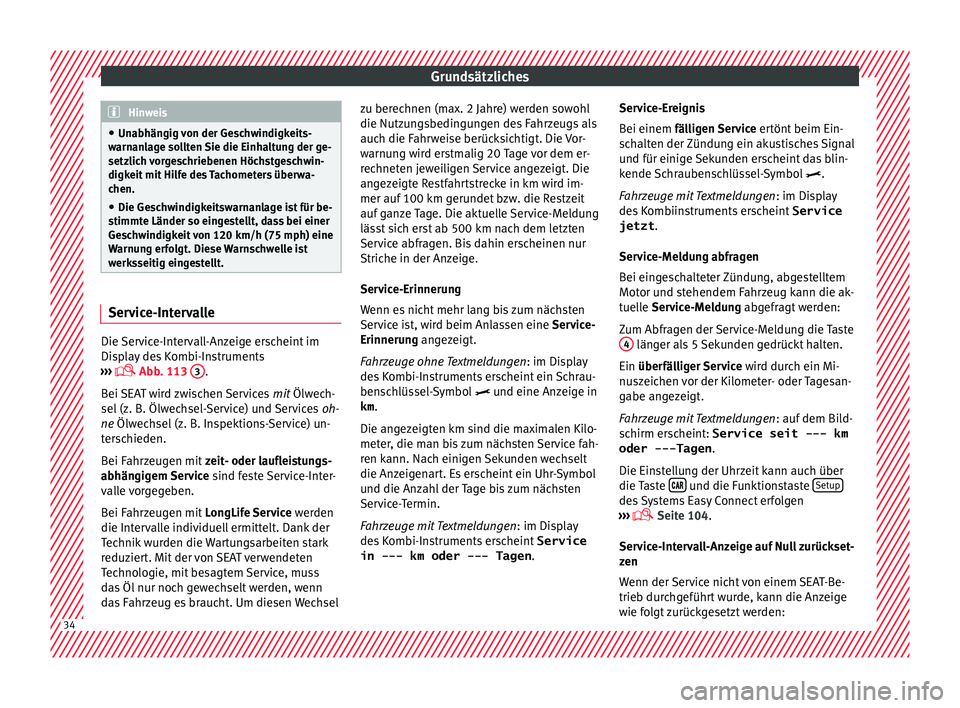

werksseitig eingestellt. Service-Intervalle
Die Service-Intervall-Anzeige erscheint im
Di
s
p

lay des Kombi-Instruments
›››  Abb. 113
3 .
B ei
S

EAT wird zwischen Services mit Ölwech-
sel (z. B. Ölwechsel-Service) und Services oh-
ne Ölwechsel (z. B. Inspektions-Service) un-
terschieden.
Bei Fahrzeugen mit zeit- oder laufleistungs-
abhängigem Service sind feste Service-Inter-
valle vorgegeben.
Bei Fahrzeugen mit LongLife Service werden
die Intervalle individuell ermittelt. Dank der
Technik wurden die Wartungsarbeiten stark
reduziert. Mit der von SEAT verwendeten
Technologie, mit besagtem Service, muss
das Öl nur noch gewechselt werden, wenn
das Fahrzeug es braucht. Um diesen Wechsel zu berechnen (max. 2 Jahre) werden sowohl
die Nutzun

gsbedingungen des Fahrzeugs als
auch die Fahrweise berücksichtigt. Die Vor-
warnung wird erstmalig 20 Tage vor dem er-
rechneten jeweiligen Service angezeigt. Die
angezeigte Restfahrtstrecke in km wird im-
mer auf 100 km gerundet bzw. die Restzeit
auf ganze Tage. Die aktuelle Service-Meldung
lässt sich erst ab 500 km nach dem letzten
Service abfragen. Bis dahin erscheinen nur
Striche in der Anzeige.
Service-Erinnerung
Wenn es nicht mehr lang bis zum nächsten
Service ist, wird beim Anlassen eine Service-
Erinnerung angezeigt.
Fahrzeuge ohne Textmeldungen: im Display
des Kombi-Instruments erscheint ein Schrau-
benschlüssel-Symbol  und eine Anzeige in
km.
Die angezeigten km sind die maximalen Kilo-
meter, die man bis zum nächsten Service fah-
ren kann. Nach einigen Sekunden wechselt
die Anzeigenart. Es erscheint ein Uhr-Symbol
und die Anzahl der Tage bis zum nächsten
Service-Termin.
Fahrzeuge mit Textmeldungen : im Display
des Kombi-Instruments erscheint Service
in --- km oder --- Tagen .Service-Ereignis
Bei einem fäl
ligen Service ertönt beim Ein-
schalten der Zündung ein akustisches Signal
und für einige Sekunden erscheint das blin-
kende Schraubenschlüssel-Symbol .
Fahrzeuge mit Textmeldungen : im Display
des Kombiinstruments erscheint Service
jetzt .
Service-Meldung abfragen
Bei eingeschalteter Zündung, abgestelltem
Motor und stehendem Fahrzeug kann die ak-
tuelle Service-Meldung abgefragt werden:
Zum Abfragen der Service-Meldung die Taste 4 länger als 5 Sekunden gedrückt halten.
Ein über fäl
lig

er Service wird durch ein Mi-
nuszeichen vor der Kilometer- oder Tagesan-
gabe angezeigt.
Fahrzeuge mit Textmeldungen : auf dem Bild-
schirm erscheint: Service seit --- km oder ---Tagen .
Die Einstellung der Uhrzeit kann auch über
die Taste  und die Funktionstaste
Set
up des Systems Easy Connect erfolgen
› ›
›

 Seite 104.
Service-Intervall-Anzeige auf Null zurückset-
zen
Wenn der Service nicht von einem SEAT-Be-
trieb durchgeführt wurde, kann die Anzeige
wie folgt zurückgesetzt werden: 34

Grundsätzliches
● Sc h
alt
en Sie die Zündung aus und drücken
und halten Sie die Taste ›››
 Abb. 113
4 .
● Schalten Sie die Zündung wieder ein.
● Die Taste 4
› ››
 Abb
. 113 loslassen
u

nd anschließend die Taste 20 Sekunden
lang erneut gedrückt halten. Hinweis
● Die Ser v

ice-Meldung verlischt nach einigen
Sekunden, bei laufendem Motor oder durch
Drücken der Taste OK/RESET im Scheibenwi-
sc herhe

bel bzw. die Taste OK des Multifunk-
tions l
enkrads.
● Wenn die Fahrzeugbatterie bei Fahrzeugen
mit Lon
gLife Service längere Zeit abgeklemmt
war, ist keine zeitliche Berechnung für den
nächsten fälligen Service möglich. Die Ser-
vice-Anzeigen können daher falsche Berech-
nungen anzeigen. In diesem Fall die maximal
zulässigen Wartungsintervalle beachten

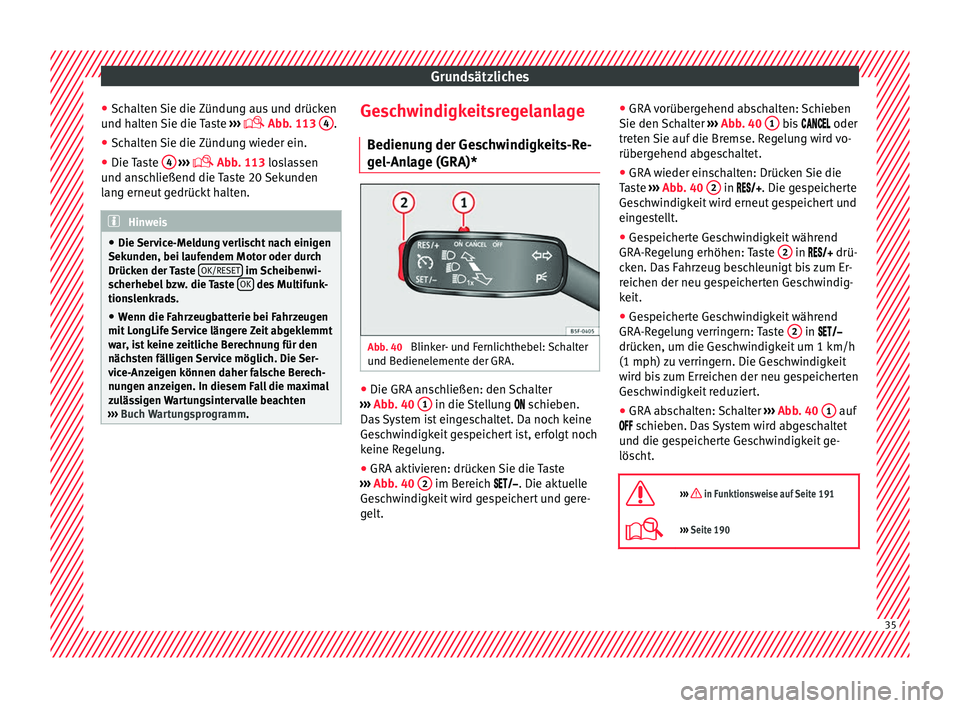

››› Buch Wartungsprogramm. Geschwindigkeitsregelanlage
B edienu
n

g der Geschwindigkeits-Re-
gel-Anlage (GRA)* Abb. 40
Blinker- und Fernlichthebel: Schalter
u nd B
edienel

emente der GRA. ●
Die GRA anschließen: den Schalter
› ›
›

Abb. 40 1 in die Stellung
 sc
hie ben.
Das System ist eingeschaltet. Da noch keine
Geschwindigkeit gespeichert ist, erfolgt noch
keine Regelung.
● GRA aktivieren: drücken Sie die Taste
›››
Abb. 40 2 im Bereich . Die akt
uel
l e
Geschwindigkeit wird gespeichert und gere-
gelt. ●
GRA vorüber
gehend abschalten: Schieben
Sie den Schalter ››› Abb. 40 1 bis
 oder
tr et
en Sie auf die Bremse. Regelung wird vo-
rübergehend abgeschaltet.
● GRA wieder einschalten: Drücken Sie die
Tas
te ››› Abb. 40 2 in 
. Die gespeicherte
Ge s
chwindigkeit wird erneut gespeichert und
eingestellt.
● Gespeicherte Geschwindigkeit während
GRA-Reg
elung erhöhen: Taste 2 in 
 drü-
c k
en. Das Fahrzeug beschleunigt bis zum Er-
reichen der neu gespeicherten Geschwindig-
keit.
● Gespeicherte Geschwindigkeit während
GRA-Reg
elung verringern: Taste 2 in 
drüc k
en, um die Ge
schwindigkeit um 1 km/h
(1 mph) zu verringern. Die Geschwindigkeit
wird bis zum Erreichen der neu gespeicherten
Geschwindigkeit reduziert.
● GRA abschalten: Schalter ›››
Abb. 40 1 auf
 s c
hie
ben. Das System wird abgeschaltet
und die gespeicherte Geschwindigkeit ge-
löscht.

››› in Funktionsweise auf Seite 191
››› Seite 190 35

Grundsätzliches

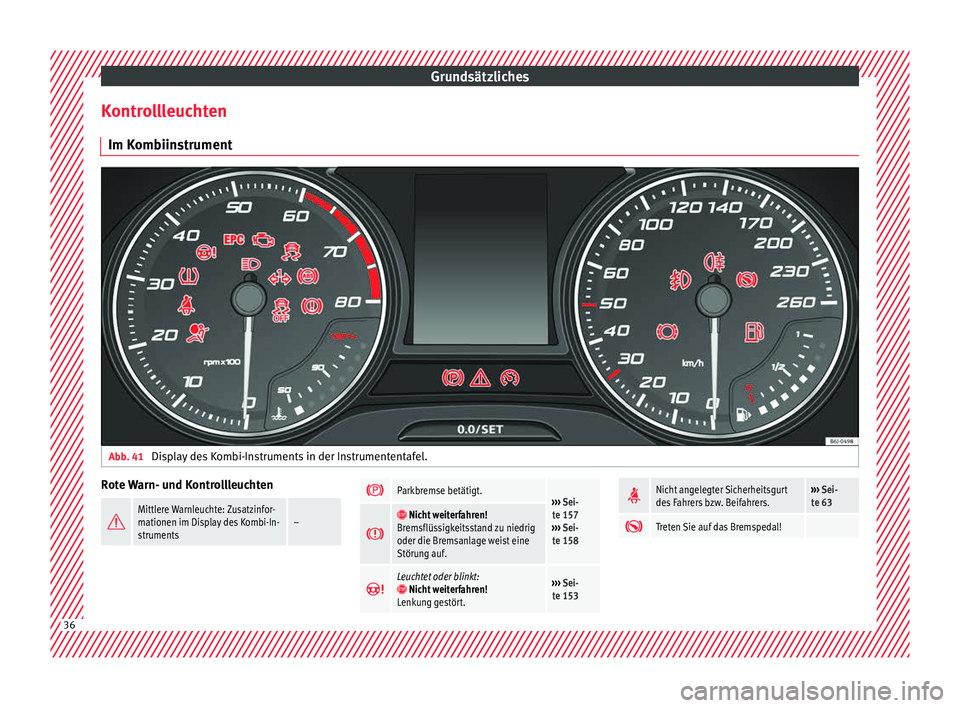

Kontrollleuchten Im K omb
iin
strumentAbb. 41
Display des Kombi-Instruments in der Instrumententafel. Rote Warn- und Kontrollleuchten

Mittlere Warnleuchte: Zusatzinfor-
mationen im Display des Kombi-In-
struments– 
Parkbremse betätigt.›››
Sei-
te 157
››› Sei-
te 158   Nicht weiterfahren!
Bremsflüssigkeitsstand zu niedrig
oder die Bremsanlage weist eine
Störung auf. 
Leuchtet oder blinkt: Nicht weiterfahren!
Lenkung gestört.››› Sei-
te 153 
Nicht angelegter Sicherheitsgurt
des Fahrers bzw. Beifahrers.›››
Sei-
te 63 
Treten Sie auf das Bremspedal!
36

Grundsätzliches

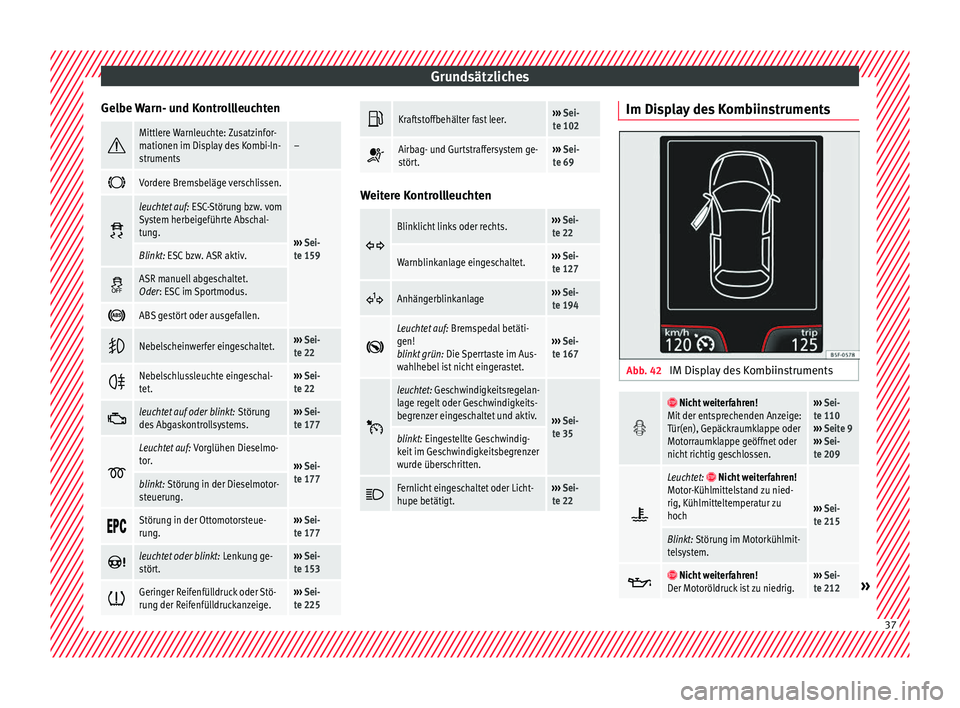

Gelbe Warn- und Kontrollleuchten Mittlere Warnleuchte: Zusatzinfor-
mationen im Display des Kombi-In-
struments–

Vordere Bremsbeläge verschlissen.
›››
Sei-
te 159 
leuchtet auf:
ESC-Störung bzw. vom
System herbeigeführte Abschal-
tung.
Blinkt: ESC bzw. ASR aktiv. 
ASR manuell abgeschaltet.
Oder: ESC im Sportmodus.

ABS gestört oder ausgefallen.

Nebelscheinwerfer eingeschaltet.›››
Sei-
te 22 
Nebelschlussleuchte eingeschal-
tet.›››
Sei-
te 22 
leuchtet auf oder blinkt:
Störung
des Abgaskontrollsystems.››› Sei-
te 177 
Leuchtet auf:
Vorglühen Dieselmo-
tor.
››› Sei-
te 177
blinkt: Störung in der Dieselmotor-
steuerung. 
Störung in der Ottomotorsteue-
rung.›››
Sei-
te 177 
leuchtet oder blinkt:
Lenkung ge-
stört.››› Sei-
te 153 
Geringer Reifenfülldruck oder Stö-
rung der Reifenfülldruckanzeige.›››
Sei-
te 225 
Kraftstoffbehälter fast leer.›››
Sei-
te 102 
Airbag- und Gurtstraffersystem ge-
stört.›››
Sei-
te 69 Weitere Kontrollleuchten

Blinklicht links oder rechts.›››
Sei-
te 22
Warnblinkanlage eingeschaltet.››› Sei-
te 127 
Anhängerblinkanlage›››
Sei-
te 194 
Leuchtet auf:
Bremspedal betäti-
gen!
blinkt grün: Die Sperrtaste im Aus-
wahlhebel ist nicht eingerastet.››› Sei-
te 167 
leuchtet: Geschwindigkeitsregelan-
lage regelt oder Geschwindigkeits-
begrenzer eingeschaltet und aktiv.
›››
Sei-
te 35
blinkt: Eingestellte Geschwindig-
keit im Geschwindigkeitsbegrenzer
wurde überschritten. 
Fernlicht eingeschaltet oder Licht-
hupe betätigt.›››
Sei-
te 22 Im Display des Kombiinstruments
Abb. 42
IM Display des Kombiinstruments  
Nicht weiterfahren!
Mit der entsprechenden Anzeige:
Tür(en), Gepäckraumklappe oder
Motorraumklappe geöffnet oder
nicht richtig geschlossen.››› Sei-
te 110
››› Seite 9
››› Sei-
te 209 
Leuchtet:  Nicht weiterfahren!
Motor-Kühlmittelstand zu nied-
rig, Kühlmitteltemperatur zu
hoch
››› Sei-
te 215
Blinkt: Störung im Motorkühlmit-
telsystem.  
Nicht weiterfahren!
Der Motoröldruck ist zu niedrig.››› Sei-
te 212» 37

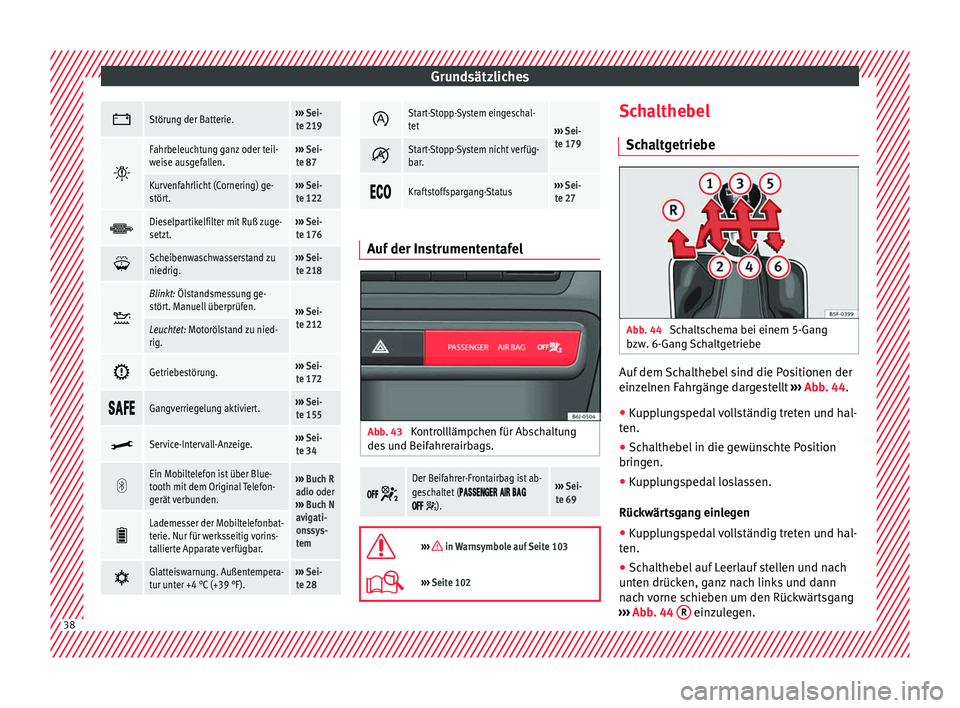

Grundsätzliches
Störung der Batterie.›››
Sei-
te 219 
Fahrbeleuchtung ganz oder teil-
weise ausgefallen.›››
Sei-
te 87
Kurvenfahrlicht (Cornering) ge-
stört.››› Sei-
te 122 
Dieselpartikelfilter mit Ruß zuge-
setzt.›››
Sei-
te 176 
Scheibenwaschwasserstand zu
niedrig.›››
Sei-
te 218 
Blinkt: Ölstandsmessung ge-
stört. Manuell überprüfen.
›››
Sei-
te 212
Leuchtet: Motorölstand zu nied-
rig. 
Getriebestörung.›››
Sei-
te 172 
Gangverriegelung aktiviert.›››
Sei-
te 155 
Service-Intervall-Anzeige.›››
Sei-
te 34 
Ein Mobiltelefon ist über Blue-
tooth mit dem Original Telefon-
gerät verbunden.›››
Buch R
adio oder
››› Buch N
avigati-
onssys-
tem 
Lademesser der Mobiltelefonbat-
terie. Nur für werksseitig vorins-
tallierte Apparate verfügbar.

Glatteiswarnung. Außentempera-
tur unter +4 °C (+39 °F).›››
Sei-
te 28 
Start-Stopp-System eingeschal-
tet
›››
Sei-
te 179 
Start-Stopp-System nicht verfüg-
bar.

Kraftstoffspargang-Status›››
Sei-
te 27 Auf der Instrumententafel
Abb. 43
Kontrolllämpchen für Abschaltung
de s
u

nd Beifahrerairbags. 

Der Beifahrer-Frontairbag ist ab-
geschaltet (  
 ).
››› Sei-
te 69 
››› in Warnsymbole auf Seite 103
›››
Seite 102 Schalthebel
Sc h
a

ltgetriebe Abb. 44
Schaltschema bei einem 5-Gang
b zw
. 6-G

ang Schaltgetriebe Auf dem Schalthebel sind die Positionen der
ein
z
elnen F

ahrgänge dargestellt ››› Abb. 44.
● Kupplungspedal vollständig treten und hal-
ten.
● Sch

althebel in die gewünschte Position
bringen.
● K

upplungspedal loslassen.
Rückwär
tsgang einlegen
● Kupplungspedal vollständig treten und hal-
ten.
● Sch

althebel auf Leerlauf stellen und nach
unten drüc
ken, ganz nach links und dann
nach vorne schieben um den Rückwärtsgang
››› Abb. 44 R einzulegen.
38
