Seat Ibiza 5D 2016 Betriebsanleitung (in German)

Selbsthilfe

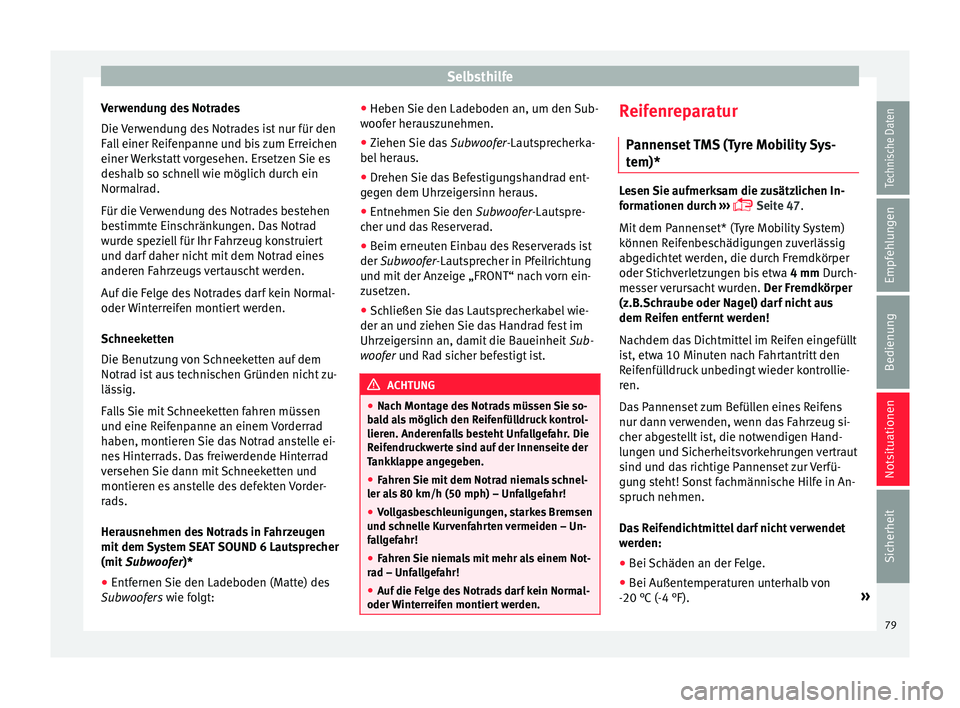

Verwendung des Notrades
Die V
er
wendung des Notrades ist nur für den
Fall einer Reifenpanne und bis zum Erreichen
einer Werkstatt vorgesehen. Ersetzen Sie es
deshalb so schnell wie möglich durch ein
Normalrad.
Für die Verwendung des Notrades bestehen
bestimmte Einschränkungen. Das Notrad
wurde speziell für Ihr Fahrzeug konstruiert
und darf daher nicht mit dem Notrad eines
anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal-
oder Winterreifen montiert werden.
Schneeketten
Die Benutzung von Schneeketten auf dem
Notrad ist aus technischen Gründen nicht zu-
lässig.
Falls Sie mit Schneeketten fahren müssen
und eine Reifenpanne an einem Vorderrad
haben, montieren Sie das Notrad anstelle ei-
nes Hinterrads. Das freiwerdende Hinterrad
versehen Sie dann mit Schneeketten und
montieren es anstelle des defekten Vorder-
rads.
Herausnehmen des Notrads in Fahrzeugen
mit dem System SEAT SOUND 6 Lautsprecher
(mit Subwoofer)*
● Entfernen Sie den Ladeboden (Matte) des
Subwoofers
wie folgt: ●
Heben Sie den La
deboden an, um den Sub-
woofer herauszunehmen.
● Ziehen Sie das Subwoofer
-Lautsprecherka-
bel heraus.
● Drehen Sie das Befestigungshandrad ent-
geg
en dem Uhrzeigersinn heraus.
● Entnehmen Sie den Subwoofer
-Lautspre-
cher und das Reserverad.
● Beim erneuten Einbau des Reserverads ist
der Subwoofer
-Lautsprecher in Pfeilrichtung
und mit der Anzeige „FRONT“ nach vorn ein-
zusetzen.
● Schließen Sie das Lautsprecherkabel wie-
der an und z
iehen Sie das Handrad fest im
Uhrzeigersinn an, damit die Baueinheit Sub-
woofer und Rad sicher befestigt ist. ACHTUNG
● Nach Mont ag

e des Notrads müssen Sie so-
bald als möglich den Reifenfülldruck kontrol-
lieren. Anderenfalls besteht Unfallgefahr. Die
Reifendruckwerte sind auf der Innenseite der
Tankklappe angegeben.
● Fahren Sie mit dem Notrad niemals schnel-
ler al
s 80 km/h (50 mph) – Unfallgefahr!
● Vollgasbeschleunigungen, starkes Bremsen
und sc
hnelle Kurvenfahrten vermeiden – Un-
fallgefahr!
● Fahren Sie niemals mit mehr als einem Not-
rad – Unf
allgefahr!
● Auf die Felge des Notrads darf kein Normal-
oder Wint
erreifen montiert werden. Reifenreparatur
P annen
set

TMS (Tyre Mobility Sys-
tem)* Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 47.
Mit dem Pannenset* (Tyre Mobility System)
können Reifenbeschädigungen zuverlässig
abgedichtet werden, die durch Fremdkörper
oder Stichverletzungen bis etwa 4 mm Durch-
messer verursacht wurden. Der Fremdkörper
(z.B.Schraube oder Nagel) darf nicht aus
dem Reifen entfernt werden!
Nachdem das Dichtmittel im Reifen eingefüllt
ist, etwa 10 Minuten nach Fahrtantritt den
Reifenfülldruck unbedingt wieder kontrollie-
ren.
Das Pannenset zum Befüllen eines Reifens
nur dann verwenden, wenn das Fahrzeug si-
cher abgestellt ist, die notwendigen Hand-
lungen und Sicherheitsvorkehrungen vertraut
sind und das richtige Pannenset zur Verfü-
gung steht! Sonst fachmännische Hilfe in An-
spruch nehmen.
Das Reifendichtmittel darf nicht verwendet
werden:
● Bei Schäden an der Felge.
● Bei Außentemperaturen unterhalb von
-20 °C (-4 °F). »
79Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
● Bei
Sc
hnitten oder Einstichen im Reifen,
die größer als 4 mm sind.
● Wenn mit sehr niedrigem Reifenfülldruck
oder luftleer
em Reifen gefahren wurde.
● Wenn das Haltbarkeitsdatum auf der Rei-
fenfüllfl
asche abgelaufen ist. ACHTUNG
Das Verwenden des Pannensets kann gefähr-
lich sein, v

or allem wenn der Reifen am Stra-
ßenrand aufgefüllt wird. Um das Risiko
schwerer Verletzungen zu reduzieren, folgen-
des beachten:
● Halten Sie das Fahrzeug an, sobald es mög-
lich und s
icher ist. Das Fahrzeug in sicherer
Entfernung zum fließenden Verkehr abstel-
len, um den Reifen befüllen zu können.
● Sicherstellen, dass der Untergrund eben
und fe
st ist.
● Alle Mitfahrer und insbesondere Kinder
müssen sic
h immer in sicherer Entfernung
und außerhalb des Arbeitsbereichs aufhalten.
● Warnblinkanlage einschalten, um andere
Verkehr
steilnehmer zu warnen.
● Das Pannenset nur dann verwenden, wenn
man mit den notw
endigen Handlungen ver-
traut ist. Sonst fachmännische Hilfe in An-
spruch nehmen.
● Das Pannenset ist nur für den Notfall bis
zum Erreic
hen des nächsten Fachbetriebes
gedacht. ●
Einen mit dem P annen

set reparierten Rei-
fen umgehend ersetzen lassen.
● Dichtungsmittel ist gesundheitsschädlich
und mus
s bei Kontakt mit der Haut sofort ent-
fernt werden.
● Pannenset außerhalb der Reichweite von
Kindern aufbewahren.
● Niem

als einen Wagenheber verwenden,
selbs
t wenn der Wagenheber für das Fahr-
zeug zugelassen ist.
● Immer den Motor abstellen, die Handbrem-
se fes
t anziehen und beim Schaltgetriebe ei-
nen Gang einlegen, um das Risiko einer unbe-
absichtigten Fahrzeugbewegung zu reduzie-
ren. ACHTUNG
Ein mit Dichtungsmittel befüllter Reifen hat
nicht die gl

eichen Fahreigenschaften wie ein
herkömmlicher Reifen.
● Niemals schneller als 80 km/h (50 mph)
fahren.
● V

ollgasbeschleunigungen, starkes Bremsen
und ra
sante Kurvenfahrten vermeiden!
● Mit maximal 80 km/h (50 mph) nur 10 Mi-
nuten fahr
en, dann ist der Reifen zu kontrol-
lieren. Umwelthinweis
Gebrauchtes oder abgelaufenes Dichtungs-
mittel ent

sprechend den gesetzlichen Vor-
schriften entsorgen. Hinweis
● Eine neue Fla s

che Reifendichtungsmittel ist
bei den SEAT-Händlern erhältlich.
● Separate Bedienungsanleitung des Herstel-
lers

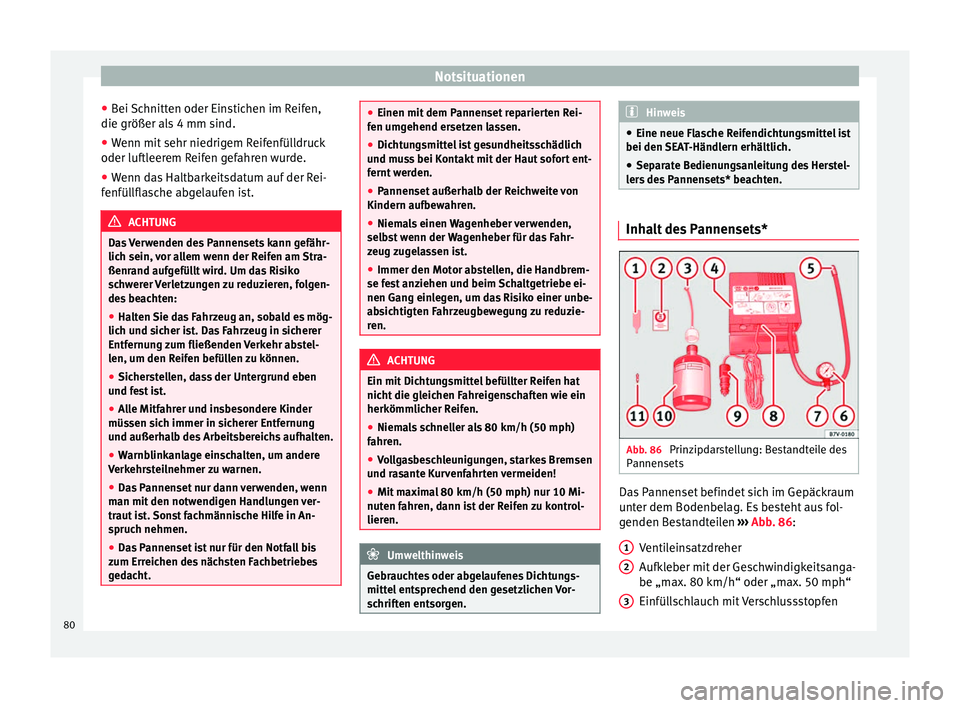

des Pannensets* beachten. Inhalt des Pannensets*
Abb. 86
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er dem Bodenbel

ag. Es besteht aus fol-
genden Bestandteilen ››› Abb. 86:
Ventileinsatzdreher
Aufkleber mit der Geschwindigkeitsanga-
be „max. 80 km/h“ oder „max. 50 mph“
Einfüllschlauch mit Verschlussstopfen
1 2
3
80

Selbsthilfe

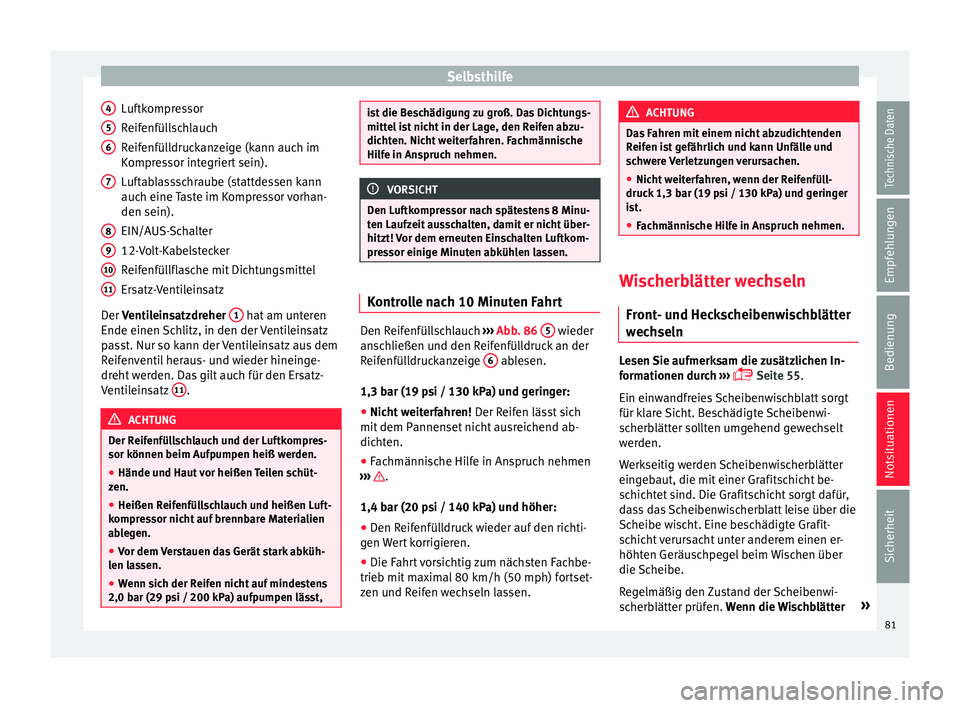

Luftkompressor
R eif
enfül
lschlauch
Reifenfülldruckanzeige (kann auch im
Kompressor integriert sein).
Luftablassschraube (stattdessen kann
auch eine Taste im Kompressor vorhan-
den sein).
EIN/AUS-Schalter
12-Volt-Kabelstecker
Reifenfüllflasche mit Dichtungsmittel
Ersatz-Ventileinsatz
Der Ventileinsatzdreher 1 hat am unteren
Ende einen Sc
h

litz, in den der Ventileinsatz
passt. Nur so kann der Ventileinsatz aus dem
Reifenventil heraus- und wieder hineinge-
dreht werden. Das gilt auch für den Ersatz-
Ventileinsatz 11 .
ACHTUNG
Der Reifenfüllschlauch und der Luftkompres-
sor können beim Aufp umpen heiß w

erden.
● Hände und Haut vor heißen Teilen schüt-
zen.
● Heißen Reif

enfüllschlauch und heißen Luft-
kompre
ssor nicht auf brennbare Materialien
ablegen.
● Vor dem Verstauen das Gerät stark abküh-
len la
ssen.
● Wenn sich der Reifen nicht auf mindestens
2,0 bar (29 ps
i / 200 kPa) aufpumpen lässt,4
5
6
7
8
9
10
11 ist die Beschädigung zu groß. Das Dichtungs-
mittel
i

st nicht in der Lage, den Reifen abzu-
dichten. Nicht weiterfahren. Fachmännische
Hilfe in Anspruch nehmen. VORSICHT
Den Luftkompressor nach spätestens 8 Minu-
t en Laufz eit

ausschalten, damit er nicht über-
hitzt! Vor dem erneuten Einschalten Luftkom-
pressor einige Minuten abkühlen lassen. Kontrolle nach 10 Minuten Fahrt
Den Reifenfüllschlauch
››
›
Abb. 86 5 wieder
an s
c
hließen und den Reifenfülldruck an der
Reifenfülldruckanzeige 6 ablesen.
1,3 b ar (19 p
s

i / 130 kPa) und geringer:
● Nicht weiterfahren! Der Reif
en lässt sich
mit dem Pannenset nicht ausreichend ab-
dichten.
● Fachmännische Hilfe in Anspruch nehmen
›››
.
1,4 b ar (20 p
s
i / 140 kPa) und höher:
● Den Reifenfülldruck wieder auf den richti-
gen W
ert korrigieren.
● Die Fahrt vorsichtig zum nächsten Fachbe-
trieb mit m
aximal 80 km/h (50 mph) fortset-
zen und Reifen wechseln lassen. ACHTUNG
Das Fahren mit einem nicht abzudichtenden
Reif en i

st gefährlich und kann Unfälle und
schwere Verletzungen verursachen.
● Nicht weiterfahren, wenn der Reifenfüll-
druck 1,3
bar (19 psi / 130 kPa) und geringer
ist.
● Fachmännische Hilfe in Anspruch nehmen. Wischerblätter wechseln
Front - u

nd Heckscheibenwischblätter
wechseln Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 55.
Ein einwandfreies Scheibenwischblatt sorgt
für klare Sicht. Beschädigte Scheibenwi-
scherblätter sollten umgehend gewechselt
werden.
Werkseitig werden Scheibenwischerblätter
eingebaut, die mit einer Grafitschicht be-
schichtet sind. Die Grafitschicht sorgt dafür,
dass das Scheibenwischerblatt leise über die
Scheibe wischt. Eine beschädigte Grafit-
schicht verursacht unter anderem einen er-
höhten Geräuschpegel beim Wischen über
die Scheibe.
Regelmäßig den Zustand der Scheibenwi-
scherblätter prüfen. Wenn die Wischblätter »
81
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

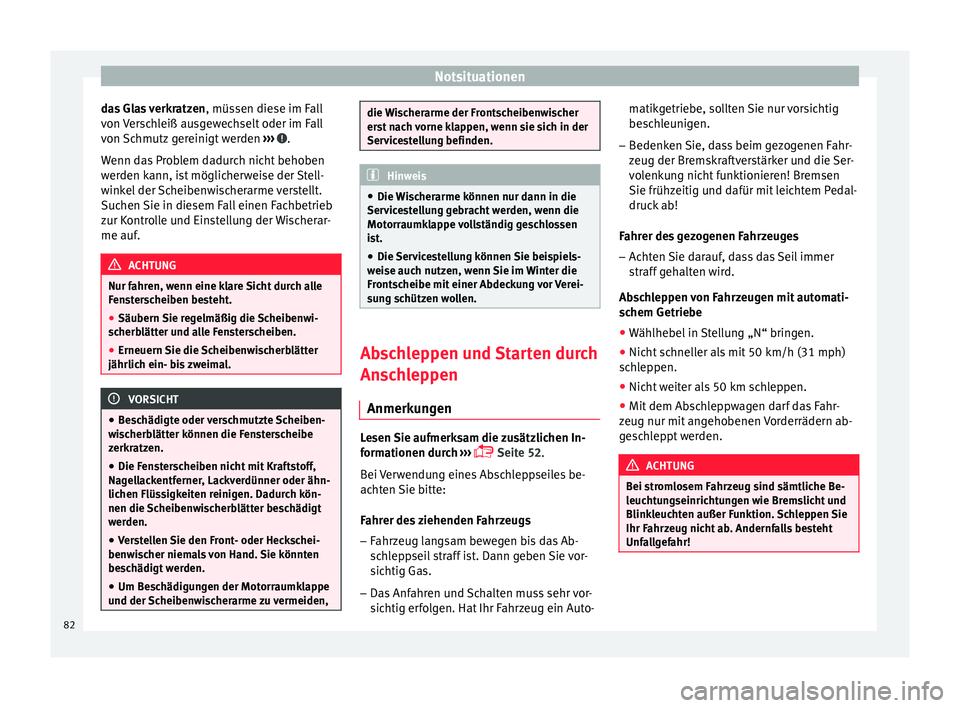

das Glas verkratzen , müssen die
se im F all
von Verschleiß ausgewechselt oder im Fall
von Schmutz gereinigt werden ››› .
W enn d
a

s Problem dadurch nicht behoben
werden kann, ist möglicherweise der Stell-
winkel der Scheibenwischerarme verstellt.
Suchen Sie in diesem Fall einen Fachbetrieb
zur Kontrolle und Einstellung der Wischerar-
me auf. ACHTUNG
Nur fahren, wenn eine klare Sicht durch alle
Fen s

terscheiben besteht.
● Säubern Sie regelmäßig die Scheibenwi-
scherb
lätter und alle Fensterscheiben.
● Erneuern Sie die Scheibenwischerblätter
jährlich ein- bi
s zweimal. VORSICHT
● Be s

chädigte oder verschmutzte Scheiben-
wischerblätter können die Fensterscheibe
zerkratzen.
● Die Fensterscheiben nicht mit Kraftstoff,
Nagell
ackentferner, Lackverdünner oder ähn-
lichen Flüssigkeiten reinigen. Dadurch kön-
nen die Scheibenwischerblätter beschädigt
werden.
● Verstellen Sie den Front- oder Heckschei-
benwi
scher niemals von Hand. Sie könnten
beschädigt werden.
● Um Beschädigungen der Motorraumklappe
und der Sc
heibenwischerarme zu vermeiden, die Wischerarme der Frontscheibenwischer
ers
t

nach vorne klappen, wenn sie sich in der
Servicestellung befinden. Hinweis
● Die Wi

scherarme können nur dann in die
Servicestellung gebracht werden, wenn die
Motorraumklappe vollständig geschlossen
ist.
● Die Servicestellung können Sie beispiels-
weise auc
h nutzen, wenn Sie im Winter die
Frontscheibe mit einer Abdeckung vor Verei-
sung schützen wollen. Abschleppen und Starten durch
An
s
c

hleppen
Anmerkungen Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 52
.
Bei Verwendung eines Abschleppseiles be-
achten Sie bitte:
Fahrer des ziehenden Fahrzeugs
– Fahrzeug langsam bewegen bis das Ab-
sch

leppseil straff ist. Dann geben Sie vor-
sichtig Gas.
– Das Anfahren und Schalten muss sehr vor-
sichtig er

folgen. Hat Ihr Fahrzeug ein Auto- matikgetriebe, sollten Sie nur vorsichtig
besc

hleunigen.
– Bedenken Sie, dass beim gezogenen Fahr-
zeug der Bremsk

raftverstärker und die Ser-
volenkung nicht funktionieren! Bremsen
Sie frühzeitig und dafür mit leichtem Pedal-
druck ab!
Fahrer des gezogenen Fahrzeuges – Achten Sie darauf, dass das Seil immer
straff

gehalten wird.
Abschleppen von Fahrzeugen mit automati-
schem Getriebe ● Wählhebel in Stellung „N“ bringen.
● Nicht schneller als mit 50 km/h (31 mph)
sch
leppen.
● Nicht weiter als 50 km schleppen.
● Mit dem Abschleppwagen darf das Fahr-
zeug nur mit an
gehobenen Vorderrädern ab-
geschleppt werden. ACHTUNG
Bei stromlosem Fahrzeug sind sämtliche Be-
leuc ht

ungseinrichtungen wie Bremslicht und
Blinkleuchten außer Funktion. Schleppen Sie
Ihr Fahrzeug nicht ab. Andernfalls besteht
Unfallgefahr! 82

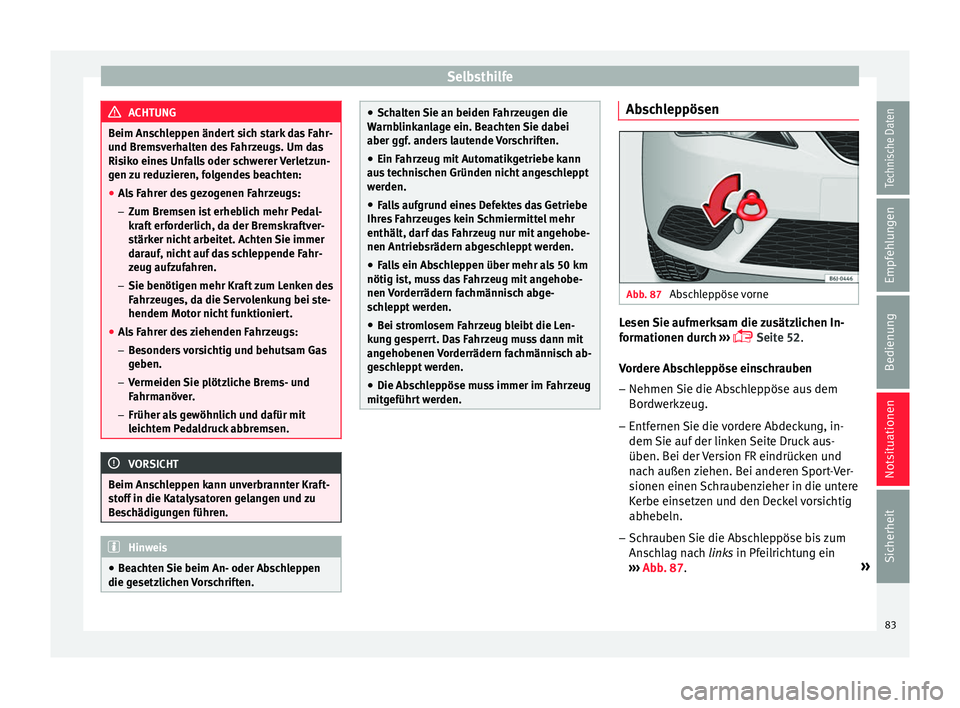

Selbsthilfe
ACHTUNG
Beim Anschleppen ändert sich stark das Fahr-
und Br ems
verhalten des Fahrzeugs. Um das
Risiko eines Unfalls oder schwerer Verletzun-
gen zu reduzieren, folgendes beachten:
● Als Fahrer des gezogenen Fahrzeugs:
– Zum Bremsen i

st erheblich mehr Pedal-
kraft erforderlich, da der Bremskraftver-
stärker nicht arbeitet. Achten Sie immer
darauf, nicht auf das schleppende Fahr-
zeug aufzufahren.
– Sie benötigen mehr Kraft zum Lenken des
Fahrzeuges, da die Servolenkung bei ste-
hendem Motor nicht funktioniert.
● Als Fahrer des ziehenden Fahrzeugs:
– Besonder

s vorsichtig und behutsam Gas
geben.
– Vermeiden Sie plötzliche Brems- und
Fahrmanöver.
– Früher als gewöhnlich und dafür mit
leichtem Pedaldruck abbremsen. VORSICHT
Beim Anschleppen kann unverbrannter Kraft-
st off

in die Katalysatoren gelangen und zu
Beschädigungen führen. Hinweis
● Be ac

hten Sie beim An- oder Abschleppen
die gesetzlichen Vorschriften. ●
Sch a

lten Sie an beiden Fahrzeugen die
Warnblinkanlage ein. Beachten Sie dabei
aber ggf. anders lautende Vorschriften.
● Ein Fahrzeug mit Automatikgetriebe kann
aus t
echnischen Gründen nicht angeschleppt
werden.
● Falls aufgrund eines Defektes das Getriebe
Ihres
Fahrzeuges kein Schmiermittel mehr
enthält, darf das Fahrzeug nur mit angehobe-
nen Antriebsrädern abgeschleppt werden.
● Falls ein Abschleppen über mehr als 50 km
nötig ist, mu
ss das Fahrzeug mit angehobe-
nen Vorderrädern fachmännisch abge-
schleppt werden.
● Bei stromlosem Fahrzeug bleibt die Len-
kun
g gesperrt. Das Fahrzeug muss dann mit
angehobenen Vorderrädern fachmännisch ab-
geschleppt werden.
● Die Abschleppöse muss immer im Fahrzeug
mitgeführ
t werden. Abschleppösen
Abb. 87
Abschleppöse vorne Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 52.
Vordere Abschleppöse einschrauben – Nehmen Sie die Abschleppöse aus dem
Bordwerkz

eug.
– Entfernen Sie die vordere Abdeckung, in-
dem Sie auf der link

en Seite Druck aus-
üben. Bei der Version FR eindrücken und
nach außen ziehen. Bei anderen Sport-Ver-
sionen einen Schraubenzieher in die untere
Kerbe einsetzen und den Deckel vorsichtig
abhebeln.
– Schrauben Sie die Abschleppöse bis zum
Ansc

hlag nach links in Pfeilrichtung ein
››› Abb. 87. »
83
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

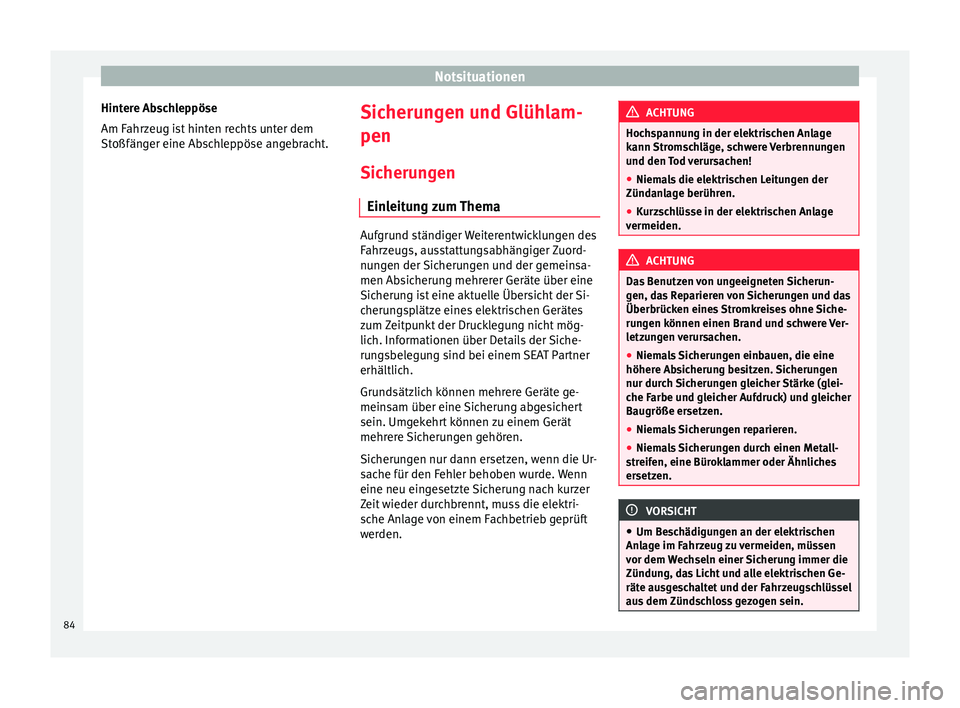

Hintere Abschleppöse
Am F ahr
z
eug ist hinten rechts unter dem
Stoßfänger eine Abschleppöse angebracht. Sicherungen und Glühlam-
pen
Sic heru
n
gen
Einleitung zum Thema Aufgrund ständiger Weiterentwicklungen des
Fahr
z

eugs, ausstattungsabhängiger Zuord-
nungen der Sicherungen und der gemeinsa-
men Absicherung mehrerer Geräte über eine
Sicherung ist eine aktuelle Übersicht der Si-
cherungsplätze eines elektrischen Gerätes
zum Zeitpunkt der Drucklegung nicht mög-
lich. Informationen über Details der Siche-
rungsbelegung sind bei einem SEAT Partner
erhältlich.
Grundsätzlich können mehrere Geräte ge-
meinsam über eine Sicherung abgesichert
sein. Umgekehrt können zu einem Gerät
mehrere Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ur-
sache für den Fehler behoben wurde. Wenn
eine neu eingesetzte Sicherung nach kurzer
Zeit wieder durchbrennt, muss die elektri-
sche Anlage von einem Fachbetrieb geprüft
werden. ACHTUNG
Hochspannung in der elektrischen Anlage
kann Str

omschläge, schwere Verbrennungen
und den Tod verursachen!
● Niemals die elektrischen Leitungen der
Zündanl
age berühren.
● Kurzschlüsse in der elektrischen Anlage
vermeiden. ACHTUNG
Das Benutzen von ungeeigneten Sicherun-
gen, d a

s Reparieren von Sicherungen und das
Überbrücken eines Stromkreises ohne Siche-
rungen können einen Brand und schwere Ver-
letzungen verursachen.
● Niemals Sicherungen einbauen, die eine
höhere Abs
icherung besitzen. Sicherungen
nur durch Sicherungen gleicher Stärke (glei-
che Farbe und gleicher Aufdruck) und gleicher
Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metall-
streif
en, eine Büroklammer oder Ähnliches
ersetzen. VORSICHT
● Um Be s

chädigungen an der elektrischen
Anlage im Fahrzeug zu vermeiden, müssen
vor dem Wechseln einer Sicherung immer die
Zündung, das Licht und alle elektrischen Ge-
räte ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein. 84

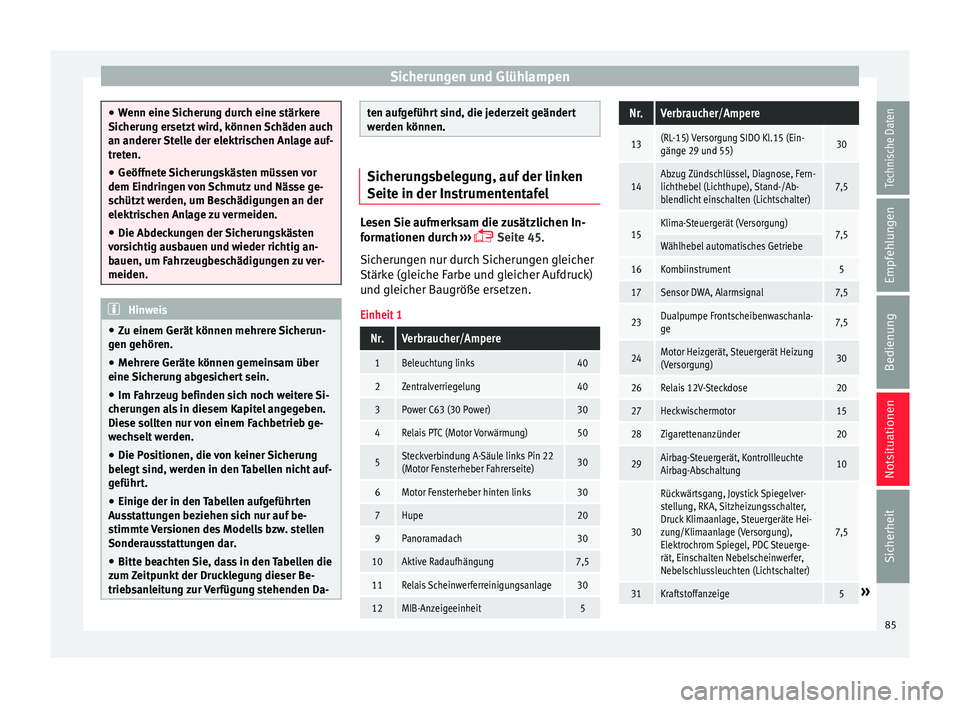

Sicherungen und Glühlampen
●
Wenn eine Sic
herung durch eine stärkere
Sicherung ersetzt wird, können Schäden auch
an anderer Stelle der elektrischen Anlage auf-
treten.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden, um Beschädigungen an der
elektrischen Anlage zu vermeiden.
● Die Abdeckungen der Sicherungskästen
vors
ichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden. Hinweis
● Zu einem Gerät k

önnen mehrere Sicherun-
gen gehören.
● Mehrere Geräte können gemeinsam über
eine Sicheru
ng abgesichert sein.
● Im Fahrzeug befinden sich noch weitere Si-
cherun
gen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden.
● Die Positionen, die von keiner Sicherung
beleg
t sind, werden in den Tabellen nicht auf-
geführt.
● Einige der in den Tabellen aufgeführten
Auss
tattungen beziehen sich nur auf be-
stimmte Versionen des Modells bzw. stellen
Sonderausstattungen dar.
● Bitte beachten Sie, dass in den Tabellen die
zum Z
eitpunkt der Drucklegung dieser Be-
triebsanleitung zur Verfügung stehenden Da- ten aufgeführt sind, die jederzeit geändert
wer
den k

önnen. Sicherungsbelegung, auf der linken
Seite in der In
s

trumententafel Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 45
.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Einheit 1
Nr.Verbraucher/Ampere
1Beleuchtung links40
2Zentralverriegelung40
3Power C63 (30 Power)30
4Relais PTC (Motor Vorwärmung)50
5Steckverbindung A-Säule links Pin 22
(Motor Fensterheber Fahrerseite)30
6Motor Fensterheber hinten links30
7Hupe20
9Panoramadach30
10Aktive Radaufhängung7,5
11Relais Scheinwerferreinigungsanlage30
12MIB-Anzeigeeinheit5
Nr.Verbraucher/Ampere
13(RL-15) Versorgung SIDO Kl.15 (Ein-
gänge 29 und 55)30
14Abzug Zündschlüssel, Diagnose, Fern-
lichthebel (Lichthupe), Stand-/Ab-
blendlicht einschalten (Lichtschalter)7,5
15Klima-Steuergerät (Versorgung)7,5Wählhebel automatisches Getriebe
16Kombiinstrument5
17Sensor DWA, Alarmsignal7,5
23Dualpumpe Frontscheibenwaschanla-
ge7,5
24Motor Heizgerät, Steuergerät Heizung
(Versorgung)30
26Relais 12V-Steckdose20
27Heckwischermotor15
28Zigarettenanzünder20
29Airbag-Steuergerät, Kontrollleuchte
Airbag-Abschaltung10
30
Rückwärtsgang, Joystick Spiegelver-
stellung, RKA, Sitzheizungsschalter,
Druck Klimaanlage, Steuergeräte Hei-
zung/Klimaanlage (Versorgung),
Elektrochrom Spiegel, PDC Steuerge-
rät, Einschalten Nebelscheinwerfer,
Nebelschlussleuchten (Lichtschalter)
7,5
31Kraftstoffanzeige5» 85
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

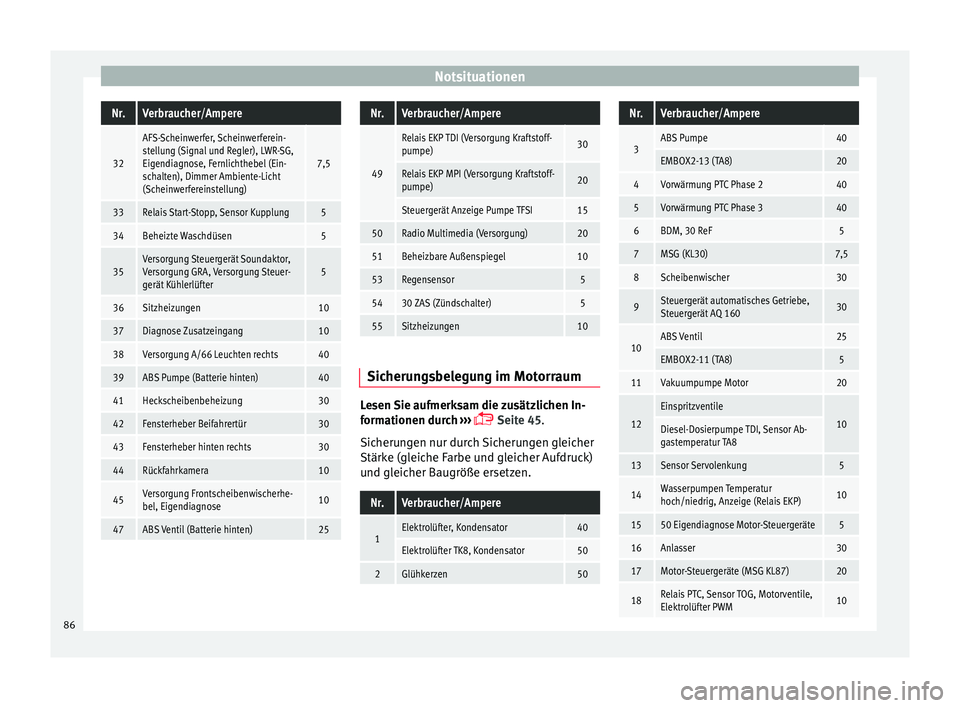

NotsituationenNr.Verbraucher/Ampere
32
AFS-Scheinwerfer, Scheinwerferein-
stellung (Signal und Regler), LWR-SG,
Eigendiagnose, Fernlichthebel (Ein-
schalten), Dimmer Ambiente-Licht
(Scheinwerfereinstellung)
7,5
33Relais Start-Stopp, Sensor Kupplung5
34Beheizte Waschdüsen5
35Versorgung Steuergerät Soundaktor,
Versorgung GRA, Versorgung Steuer-
gerät Kühlerlüfter5
36Sitzheizungen10
37Diagnose Zusatzeingang10
38Versorgung A/66 Leuchten rechts40
39ABS Pumpe (Batterie hinten)40
41Heckscheibenbeheizung30
42Fensterheber Beifahrertür30
43Fensterheber hinten rechts30
44Rückfahrkamera10
45Versorgung Frontscheibenwischerhe-
bel, Eigendiagnose10
47ABS Ventil (Batterie hinten)25
Nr.Verbraucher/Ampere
49
Relais EKP TDI (Versorgung Kraftstoff-
pumpe)30
Relais EKP MPI (Versorgung Kraftstoff-
pumpe)20
Steuergerät Anzeige Pumpe TFSI15
50Radio Multimedia (Versorgung)20
51Beheizbare Außenspiegel10
53Regensensor5
5430 ZAS (Zündschalter)5
55Sitzheizungen10
Sicherungsbelegung im Motorraum
Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 45
.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Nr.Verbraucher/Ampere
1Elektrolüfter, Kondensator40
Elektrolüfter TK8, Kondensator50
2Glühkerzen50
Nr.Verbraucher/Ampere
3ABS Pumpe40
EMBOX2-13 (TA8)20
4Vorwärmung PTC Phase 240
5Vorwärmung PTC Phase 340
6BDM, 30 ReF5
7MSG (KL30)7,5
8Scheibenwischer30
9Steuergerät automatisches Getriebe,
Steuergerät AQ 16030
10ABS Ventil25
EMBOX2-11 (TA8)5
11Vakuumpumpe Motor20
12
Einspritzventile
10Diesel-Dosierpumpe TDI, Sensor Ab-
gastemperatur TA8
13Sensor Servolenkung5
14Wasserpumpen Temperatur
hoch/niedrig, Anzeige (Relais EKP)10
1550 Eigendiagnose Motor-Steuergeräte5
16Anlasser30
17Motor-Steuergeräte (MSG KL87)20
18Relais PTC, Sensor TOG, Motorventile,
Elektrolüfter PWM10 86

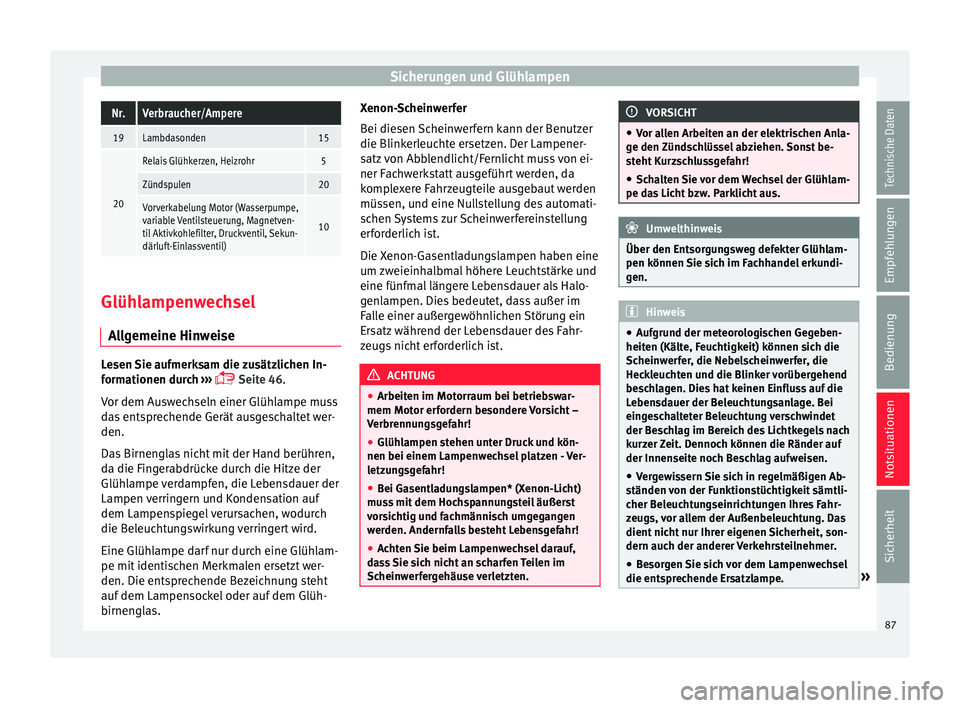

Sicherungen und GlühlampenNr.Verbraucher/Ampere
19Lambdasonden15
20
Relais Glühkerzen, Heizrohr5
Zündspulen20
Vorverkabelung Motor (Wasserpumpe,
variable Ventilsteuerung, Magnetven-
til Aktivkohlefilter, Druckventil, Sekun-
därluft-Einlassventil)
10
Glühlampenwechsel
A l
l

gemeine Hinweise Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 46.
Vor dem Auswechseln einer Glühlampe muss
das entsprechende Gerät ausgeschaltet wer-
den.
Das Birnenglas nicht mit der Hand berühren,
da die Fingerabdrücke durch die Hitze der
Glühlampe verdampfen, die Lebensdauer der
Lampen verringern und Kondensation auf
dem Lampenspiegel verursachen, wodurch
die Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlam-
pe mit identischen Merkmalen ersetzt wer-
den. Die entsprechende Bezeichnung steht
auf dem Lampensockel oder auf dem Glüh-
birnenglas. Xenon-Scheinwerfer
Bei diesen

Scheinwerfern kann der Benutzer
die Blinkerleuchte ersetzen. Der Lampener-
satz von Abblendlicht/Fernlicht muss von ei-
ner Fachwerkstatt ausgeführt werden, da
komplexere Fahrzeugteile ausgebaut werden
müssen, und eine Nullstellung des automati-
schen Systems zur Scheinwerfereinstellung
erforderlich ist.
Die Xenon-Gasentladungslampen haben eine
um zweieinhalbmal höhere Leuchtstärke und
eine fünfmal längere Lebensdauer als Halo-
genlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein
Ersatz während der Lebensdauer des Fahr-
zeugs nicht erforderlich ist. ACHTUNG
● Arbeiten im Mot orr

aum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr!
● Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwec
hsel platzen - Ver-
letzungsgefahr!
● Bei Gasentladungslampen* (Xenon-Licht)
muss
mit dem Hochspannungsteil äußerst
vorsichtig und fachmännisch umgegangen
werden. Andernfalls besteht Lebensgefahr!
● Achten Sie beim Lampenwechsel darauf,
das
s Sie sich nicht an scharfen Teilen im
Scheinwerfergehäuse verletzten. VORSICHT
● Vor a l

len Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus. Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie s

ich im Fachhandel erkundi-
gen. Hinweis
● Aufgru nd der met

eorologischen Gegeben-
heiten (Kälte, Feuchtigkeit) können sich die
Scheinwerfer, die Nebelscheinwerfer, die
Heckleuchten und die Blinker vorübergehend
beschlagen. Dies hat keinen Einfluss auf die
Lebensdauer der Beleuchtungsanlage. Bei
eingeschalteter Beleuchtung verschwindet
der Beschlag im Bereich des Lichtkegels nach
kurzer Zeit. Dennoch können die Ränder auf
der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Ab-
ständen v
on der Funktionstüchtigkeit sämtli-
cher Beleuchtungseinrichtungen Ihres Fahr-
zeugs, vor allem der Außenbeleuchtung. Das
dient nicht nur Ihrer eigenen Sicherheit, son-
dern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel
die entspr
echende Ersatzlampe. » 87
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
●
Fa s
sen Sie den Glaskolben der Glühlampe
nur mit einem Tuch aus Stoff oder Papier
(nicht mit bloßer Hand) an. Die Reste des Fin-
gerabdrucks würden durch die Hitze der
brennenden Glühlampe verdampfen, sich auf
der Spiegeloberfläche ablagern und den Re-

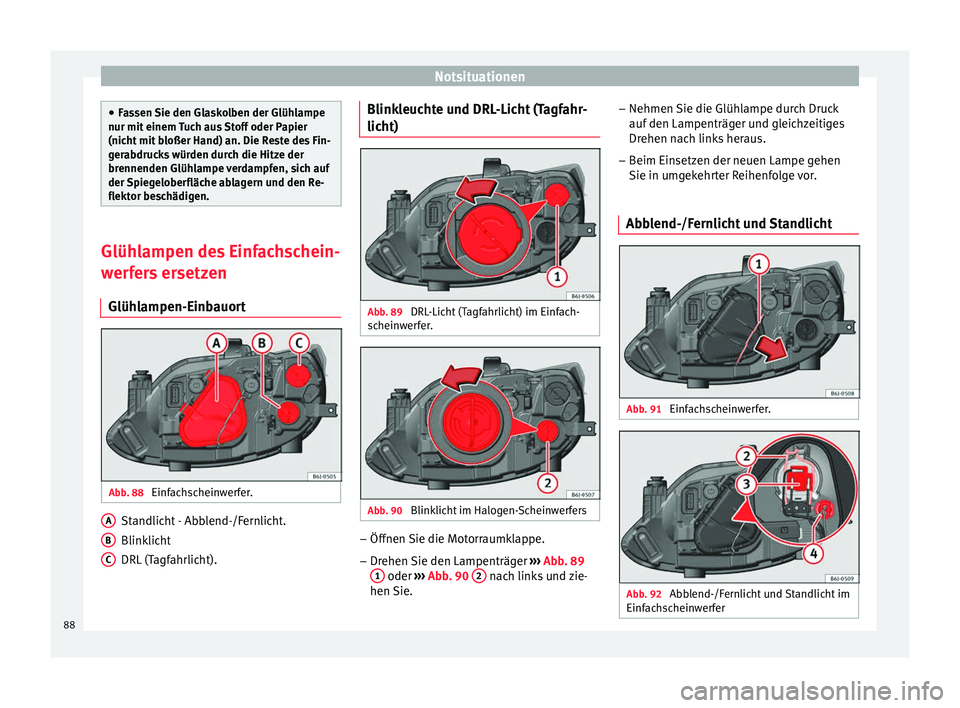

flektor beschädigen. Glühlampen des Einfachschein-
wer
f

ers ersetzen
Glühlampen-Einbauort Abb. 88
Einfachscheinwerfer. Standlicht - Abblend-/Fernlicht.
Blink
lic
ht
DRL

(Tagfahrlicht).
A B
C Blinkleuchte und DRL-Licht (Tagfahr-
lic
ht) Abb. 89
DRL-Licht (Tagfahrlicht) im Einfach-
s c
hein

werfer. Abb. 90
Blinklicht im Halogen-Scheinwerfers –
Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger ››
›
Abb. 89
1 oder
››
› Abb . 90 2 nach links und zie-
hen Sie. –
Nehmen Sie die Glüh l

ampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek

ehrter Reihenfolge vor.
Abblend-/Fernlicht und Standlicht Abb. 91
Einfachscheinwerfer. Abb. 92
Abblend-/Fernlicht und Standlicht im
Einf ac
hs

cheinwerfer 88
