Seat Ibiza SC 2008 Betriebsanleitung (in German)

Sitze und Ablagen109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

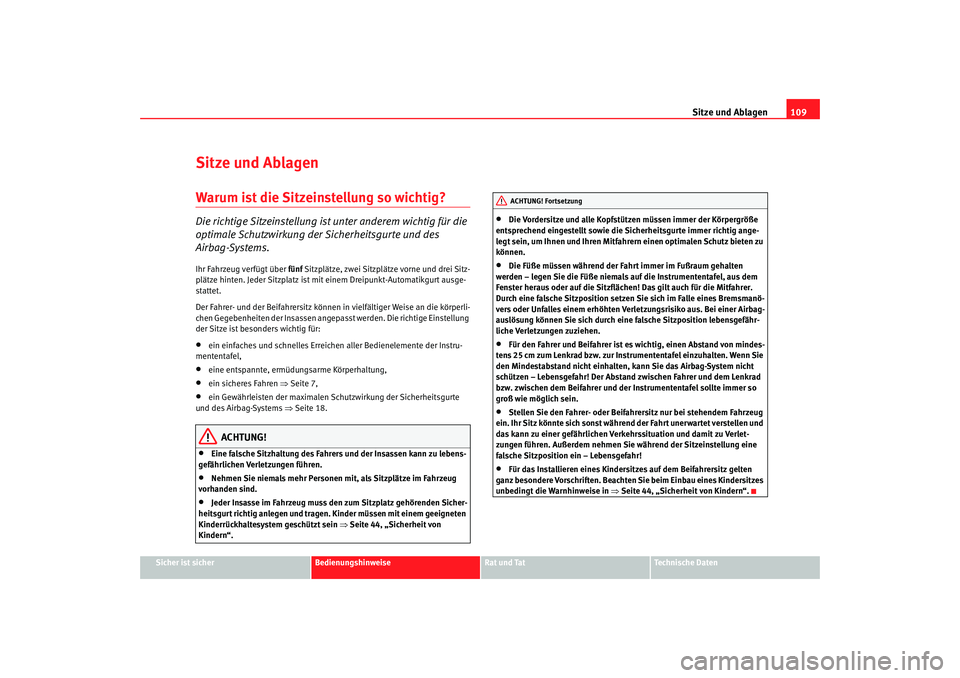

Sitze und AblagenWarum ist die Sitzeinstellung so wichtig? Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
Der Fahrer- und der Beifahrersitz können in vielfältiger Weise an die körperli-
chen Gegebenheiten der Insassen angepasst werden. Die richtige Einstellung
der Sitze ist besonders wichtig für:•
ein einfaches und schnelles Erreichen aller Bedieneleme nte der Instru-
mententafel,
•
eine entspannte, ermüdu ngsarme Körperhaltung,
•
ein sicheres Fahren ⇒Seite 7,
•
ein Gewährleisten der maximalen Schutzwirkung der Sicherheitsgurte
und des Airbag-Systems ⇒Seite 18.
ACHTUNG!
•
Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebens-
gefährlichen Verletzungen führen.
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Kinder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein ⇒Seite 44, „Sicherheit von
Kindern“.
•
Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz bieten zu
können.
•
Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine falsche Sitzposition lebensgefähr-
liche Verletzungen zuziehen.
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm zum Lenkrad bzw. zur Instrumententafel einzuhalten. Wenn Sie
den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Der Abstand zwischen Fahrer und dem Lenkrad
bzw. zwischen dem Beifahrer und der Instrumententafel sollte immer so
groß wie möglich sein.
•
Stellen Sie den Fahrer- oder Beifah rersitz nur bei stehendem Fahrzeug
ein. Ihr Sitz könnte sich sonst während der Fahrt unerwartet verstellen und
das kann zu einer gefährlichen Verkehrssituation und damit zu Verlet-
zungen führen. Außerdem nehmen Sie während der Sitzeinstellung eine
falsche Sitzposition ein – Lebensgefahr!
•
Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise in ⇒Seite 44, „Sicherheit von Kindern“.ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 109 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen

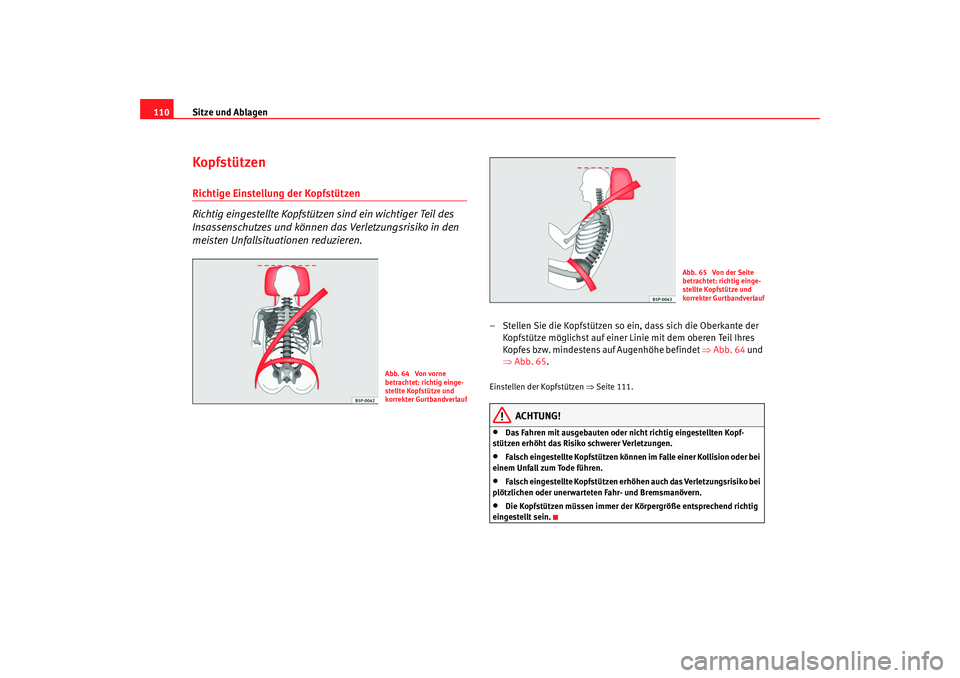

110KopfstützenRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können das Verletzungsrisiko in den
meisten Unfallsituationen reduzieren.
– Stellen Sie die Kopfstützen so ein, dass sich die Oberkante der
Kopfstütze möglichst auf einer Linie mit dem oberen Teil Ihres
Kopfes bzw. mindestens auf Augenhöhe befindet ⇒Abb. 64 und
⇒ Abb. 65 .Einstellen der Kopfstützen ⇒Seite 111.
ACHTUNG!
•
Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopf-
stützen erhöht das Risiko schwerer Verletzungen.
•
Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.
•
Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
•
Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
Abb. 64 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 65 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Ibiza SC_DE.book Seite 110 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen111
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

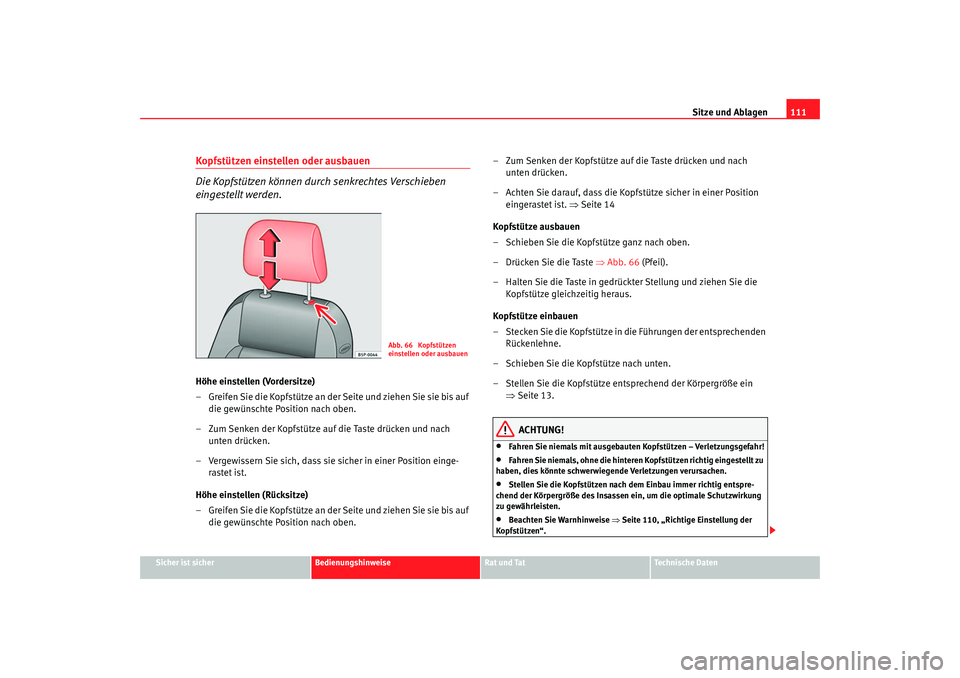

Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (Rücksitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben. – Zum Senken der Kopfstütze auf die Taste drücken und nach
unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist. ⇒Seite 14
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 66 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze entsprechend der Körpergröße ein ⇒Seite 13.
ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.
•
Beachten Sie Warnhinweise ⇒Seite 110, „Richtige Einstellung der
Kopfstützen“.
Abb. 66 Kopfstützen
einstellen oder ausbauen
Ibiza SC_DE.book Seite 111 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen
112

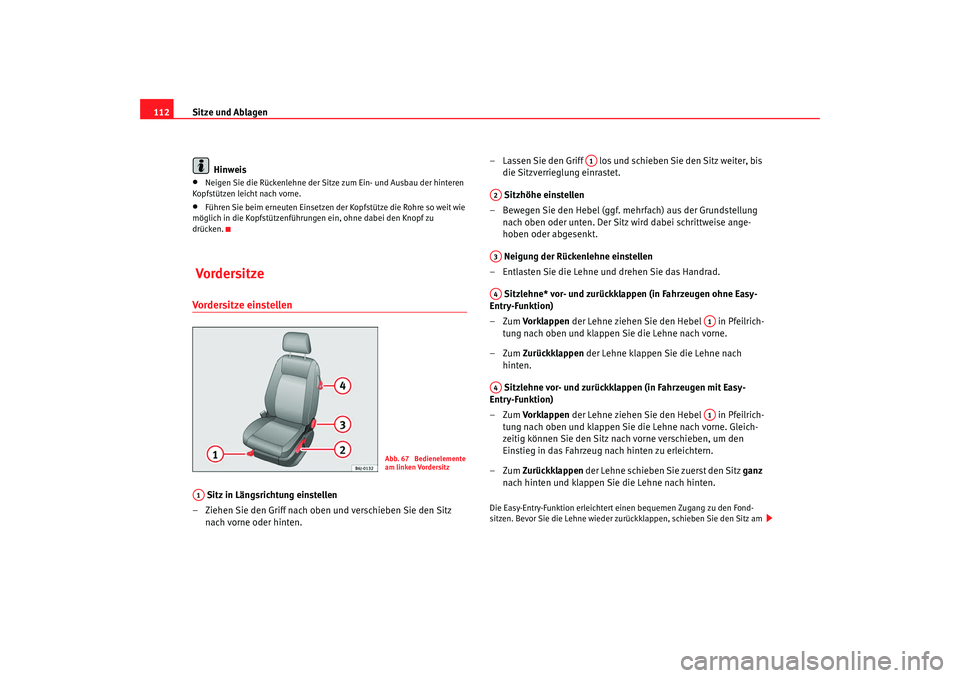

Hinweis•
Neigen Sie die Rückenlehne der Sitze zum Ein- und Ausbau der hinteren
Kopfstützen leicht nach vorne.
•
Führen Sie beim erneuten Einsetzen der Kopfstütze die Rohre so weit wie
möglich in die Kopfstützenführungen ein, ohne dabei den Knopf zu
drücken.
VordersitzeVordersitze einstellen
Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz nach vorne oder hinten. – Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis
die Sitzverrieglung einrastet.
Sitzhöhe einstellen
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Sitzlehne* vor- und zurückklappen (in Fahrzeugen ohne Easy-
Entry-Funktion)
–Zum Vo rkla ppe n der Lehne ziehen Sie den Hebel in Pfeilrich-
tung nach oben und klappen Sie die Lehne nach vorne.
–Zum Zurückklappen der Lehne klappen Sie die Lehne nach
hinten.
Sitzlehne vor- und zurückklappen (in Fahrzeugen mit Easy-
Entry-Funktion)
–Zum Vo rkla ppe n der Lehne ziehen Sie den Hebel in Pfeilrich-
tung nach oben und klappen Sie die Lehne nach vorne. Gleich-
zeitig können Sie den Sitz nach vorne verschieben, um den
Einstieg in das Fahrzeug nach hinten zu erleichtern.
–Zum Zurückklappen der Lehne schieben Sie zuerst den Sitz ganz
nach hinten und klappen Sie die Lehne nach hinten.
Die Easy-Entry-Funktion erleichtert einen bequemen Zugang zu den Fond-
sitzen. Bevor Sie die Lehne wieder zurückklappen, schieben Sie den Sitz am
Abb. 67 Bedienelemente
am linken Vordersitz
A1
A1
A2A3A4
A1
A4
A1
Ibiza SC_DE.book Seite 112 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen113
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sitzpolster in die ursprüngl
iche Position zurück. Der Sitz rastet ein, sobald
Sie die Sitzlehne zurückklappen.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
•
Um das Verletzungsrisiko bei einem plötzlichen Bremsmanöver oder
bei einem Unfall zu reduzieren, fahren Sie niemals mit zu weit nach hinten
geneigten Rückenlehnen. Die optimale Schutzwirkung des Sicherheits-
gurtes wird nur erreicht, wenn sich die Rückenlehne in einer aufrechten
Position befindet und der Fahrer und Beifahrer den Sicherheitsgurt richtig
angelegt haben. Je stärker die Rückenlehne nach hinten geneigt ist, desto
größer ist die Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhö he oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.

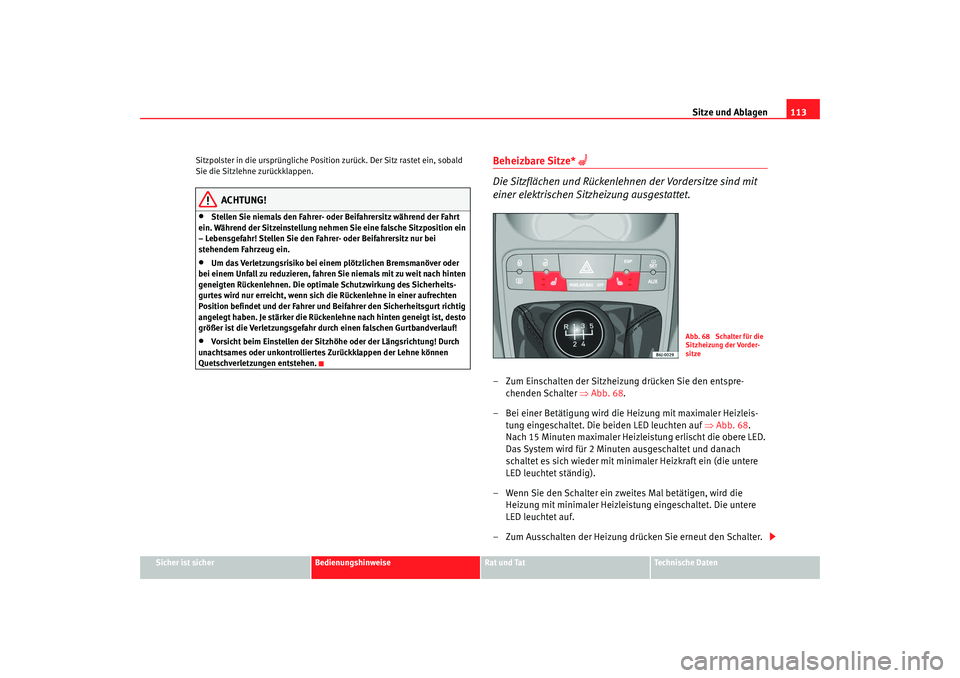

Beheizbare Sitze*

Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
– Zum Einschalten der Sitzheizung drücken Sie den entspre- chenden Schalter ⇒Abb. 68.
– Bei einer Betätigung wird die Heizung mit maximaler Heizleis- tung eingeschaltet. Die beiden LED leuchten auf ⇒Abb. 68 .
Nach 15 Minuten maximaler Heizleistung erlischt die obere LED.
Das System wird für 2 Minuten ausgeschaltet und danach
schaltet es sich wieder mit minimaler Heizkraft ein (die untere
LED leuchtet ständig).
– Wenn Sie den Schalter ein zweites Mal betätigen, wird die Heizung mit minimaler Heizleistung eingeschaltet. Die untere
LED leuchtet auf.
– Zum Ausschalten der Heizung drücken Sie erneut den Schalter.
Abb. 68 Schalter für die
Sitzheizung der Vorder-
sitze
Ibiza SC_DE.book Seite 113 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen
114
Vorsicht!Um die Heizelemente der Sitzheizung ni cht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläc he und Rückenlehne anderweitig punkt-

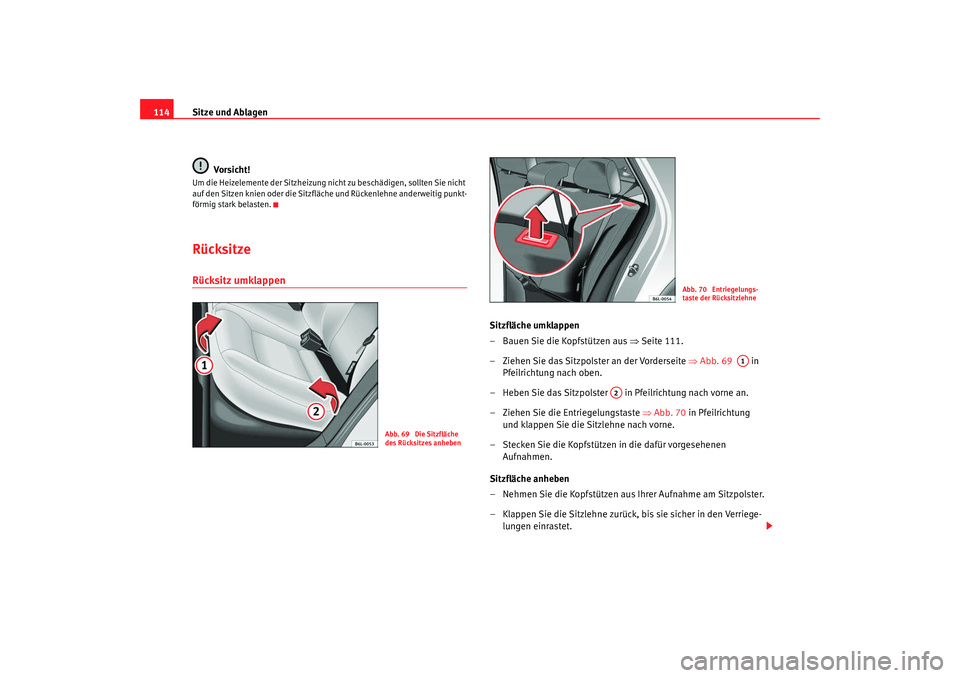

förmig stark belasten.Rücksitze Rücksitz umklappen
Sitzfläche umklappen
– Bauen Sie die Kopfstützen aus ⇒Seite 111.
– Ziehen Sie das Sitzpolster an der Vorderseite ⇒Abb. 69 in
Pfeilrichtung nach oben.
– Heben Sie das Sitzpolster in Pfeilrichtung nach vorne an.
– Ziehen Sie die Entriegelungstaste ⇒Abb. 70 in Pfeilrichtung
und klappen Sie die Sitzlehne nach vorne.
– Stecken Sie die Kopfstützen in die dafür vorgesehenen Aufnahmen.
Sitzfläche anheben
– Nehmen Sie die Kopfstützen aus Ihrer Aufnahme am Sitzpolster.
– Klappen Sie die Sitzlehne zurück, bis sie sicher in den Verriege- lungen einrastet.
Abb. 69 Die Sitzfläche
des Rücksitzes anheben
Abb. 70 Entriegelungs-
taste der Rücksitzlehne
A1
A2
Ibiza SC_DE.book Seite 114 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen115
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

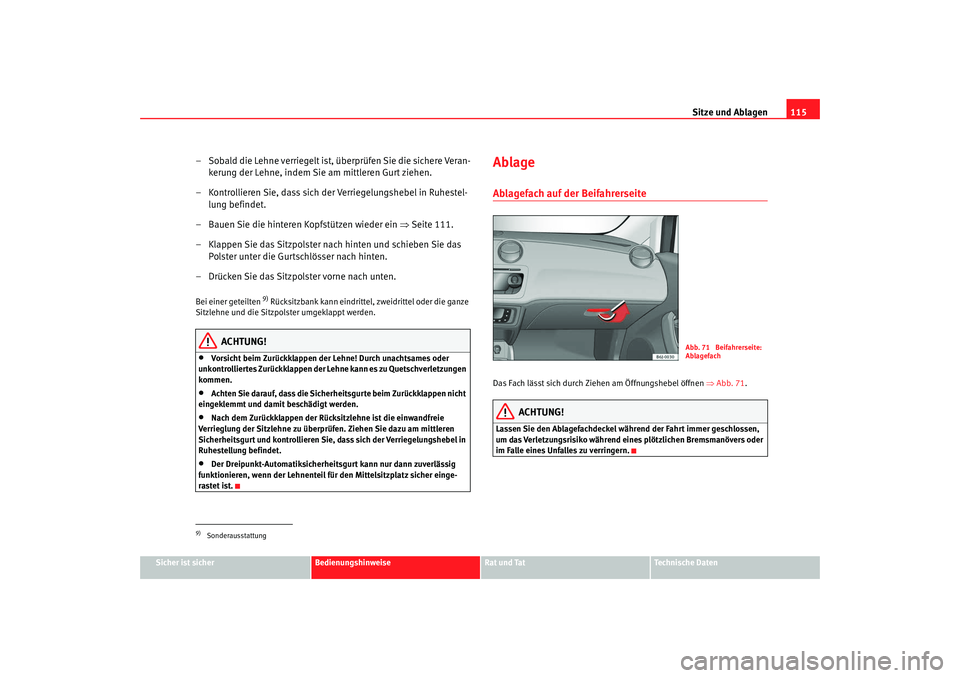

– Sobald die Lehne verriegelt ist, überprüfen Sie die sichere Veran-
kerung der Lehne, indem Sie am mittleren Gurt ziehen.
– Kontrollieren Sie, dass sich der Verriegelungshebel in Ruhestel- lung befindet.
– Bauen Sie die hinteren Kopfstützen wieder ein ⇒Seite 111.
– Klappen Sie das Sitzpolster nach hinten und schieben Sie das Polster unter die Gurtschlösser nach hinten.
– Drücken Sie das Sitzpolster vorne nach unten.Bei einer geteilten
9) Rücksitzbank kann eindrittel , zweidrittel oder die ganze
Sitzlehne und die Sitzpolster umgeklappt werden.
ACHTUNG!
•
Vorsicht beim Zurückklappen der Lehne! Durch unachtsames oder
unkontrolliertes Zurückklappen der Lehne kann es zu Quetschverletzungen
kommen.
•
Achten Sie darauf, dass die Sicherheitsgurte beim Zurückklappen nicht
eingeklemmt und damit beschädigt werden.
•
Nach dem Zurückklappen der Rücksitzlehne ist die einwandfreie
Verrieglung der Sitzlehne zu überprüfen. Ziehen Sie dazu am mittleren
Sicherheitsgurt und kontrollieren Sie, dass sich der Verriegelungshebel in
Ruhestellung befindet.
•
Der Dreipunkt-Automatiksicherheitsgurt kann nur dann zuverlässig
funktionieren, wenn der Lehnenteil für den Mittelsitzplatz sicher einge-
rastet ist.
AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 71.
ACHTUNG!
Lassen Sie den Ablagefachdeckel wä hrend der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu verringern.
9)Sonderausstattung
Abb. 71 Beifahrerseite:
Ablagefach
Ibiza SC_DE.book Seite 115 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen

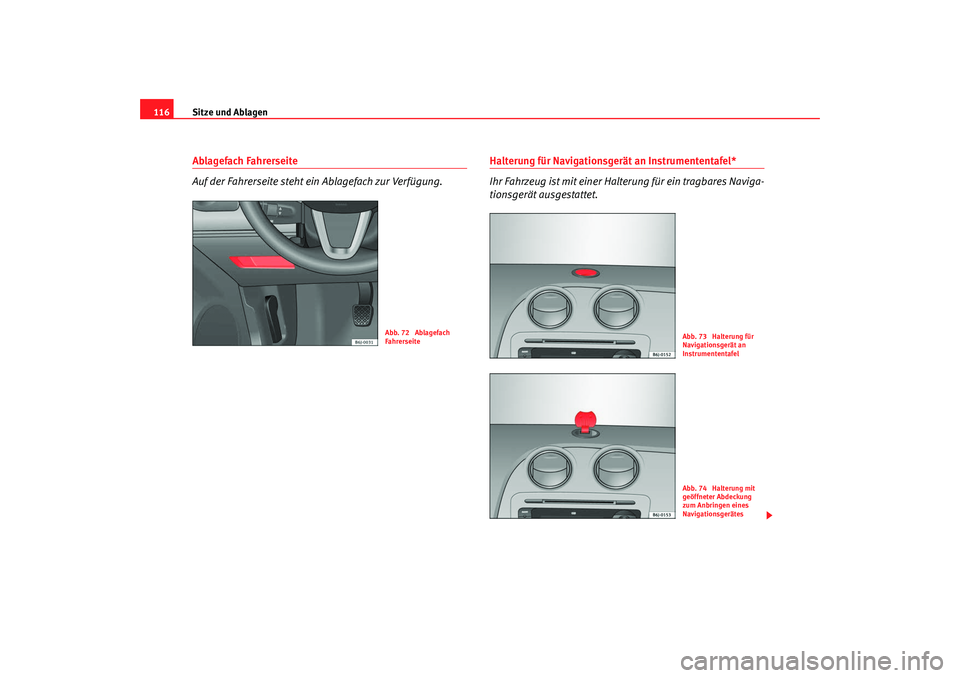

116Ablagefach Fahrerseite
Auf der Fahrerseite steht ein Ablagefach zur Verfügung.
Halterung für Navigationsgerät an Instrumententafel*
Ihr Fahrzeug ist mit einer Halt erung für ein tragbares Naviga-
tionsgerät ausgestattet.
Abb. 72 Ablagefach
Fahrerseite
Abb. 73 Halterung für
Navigationsgerät an
InstrumententafelAbb. 74 Halterung mit
geöffneter Abdeckung
zum Anbringen eines
Navigationsgerätes
Ibiza SC_DE.book Seite 116 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen117
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

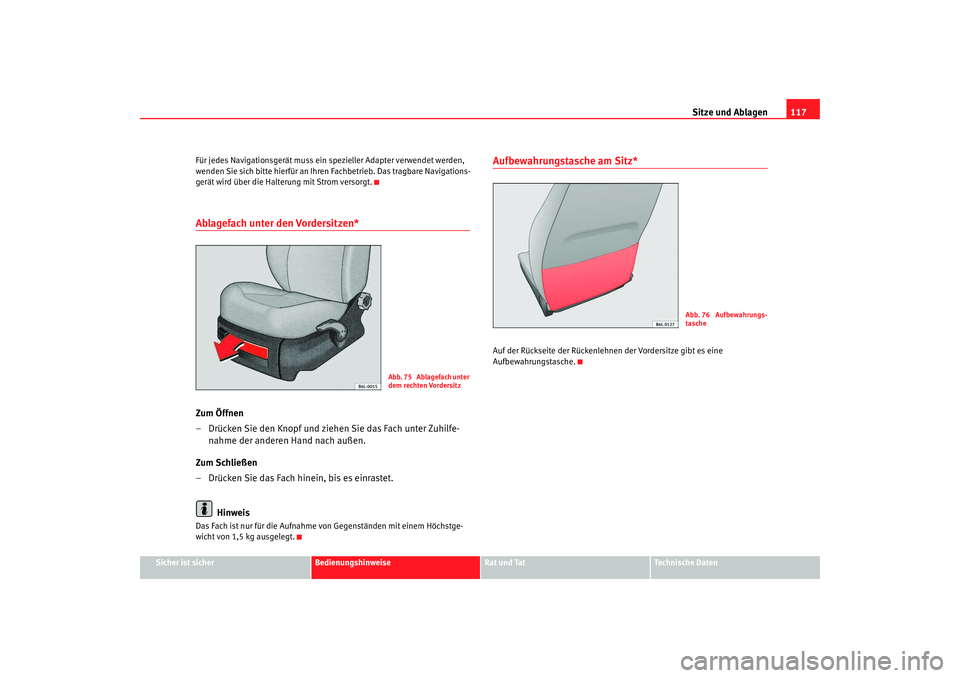

Für jedes Navigationsgerät muss ein spezieller Adapter verwendet werden,
wenden Sie sich bitte hierfür an Ihren Fachbetrieb. Das tragbare Navigations-
gerät wird über die Halterung mit Strom versorgt.
Ablagefach unter den Vordersitzen*Zum Öffnen
– Drücken Sie den Knopf und ziehen Sie das Fach unter Zuhilfe-
nahme der anderen Hand nach außen.
Zum Schließen
– Drücken Sie das Fach hinein, bis es einrastet.
HinweisDas Fach ist nur für die Aufnahme vo n Gegenständen mit einem Höchstge-
wicht von 1,5 kg ausgelegt.
Aufbewahrungstasche am Sitz*Auf der Rückseite der Rückenlehnen der Vordersitze gibt es eine
Aufbewahrungstasche.
Abb. 75 Ablagefach unter
dem rechten Vordersitz
Abb. 76 Aufbewahrungs-
tasche
Ibiza SC_DE.book Seite 117 Dienstag, 8. Juli 2008 7:02 19

Sitze und Ablagen

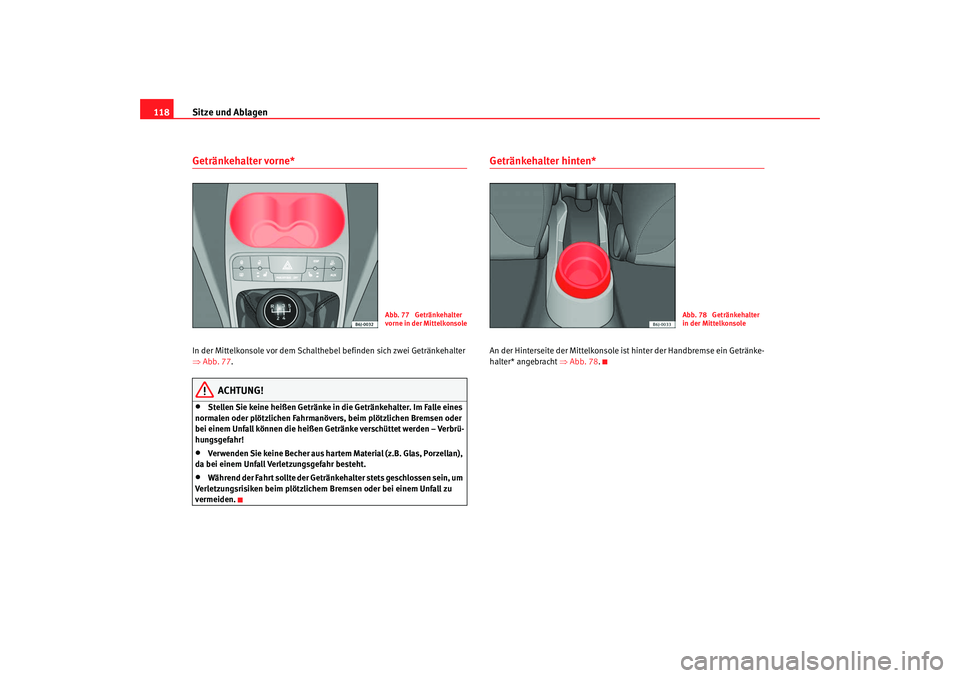

118Getränkehalter vorne* In der Mittelkonsole vor dem Schalthebe l befinden sich zwei Getränkehalter
⇒ Abb. 77 .
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z.B. Glas, Porzellan),
da bei einem Unfall Verletzungsgefahr besteht.
•
Während der Fahrt sollte der Getränkehalter stets geschlossen sein, um
Verletzungsrisiken beim plötzlichem Bremsen oder bei einem Unfall zu
vermeiden.
Getränkehalter hinten* An der Hinterseite der Mittelkonsole ist hinter der Handbremse ein Getränke-
halter* angebracht ⇒Abb. 78 .
Abb. 77 Getränkehalter
vorne in der Mittelkonsole
Abb. 78 Getränkehalter
in der Mittelkonsole
Ibiza SC_DE.book Seite 118 Dienstag, 8. Juli 2008 7:02 19
