Seat Ibiza SC 2008 Manual de instrucciones (in Spanish)

Descripción de los datos249
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Datos sobre el consumo de combustibleConsumo de combustible
Los valores de consumo y de emisiones que figuran en el portadatos son diferentes para cada vehículo.El consumo de combustible y las emisiones de CO
2 del vehículo se pueden
consultar en el portadatos del vehículo.
Los valores de consumo y de emisiones indicados se refieren a la categoría
de peso que se le ha asignado a su vehículo en función de la combinación de
motor y cambio de marchas, así como del equipamiento específico. Los valores de consumo y emisiones se han determinado en base a la norma-
tiva de medición 1999 /100 / CE . Esta normativa prescribe una determina-
ción del consumo realista y orientada a la conducción diaria.
Para su realización se toman como
base las siguientes condiciones de
comprobación:
Nota
•
Dependiendo del estilo de conducción, de la calzada, del tráfico, de las
condiciones medioambientales y del estado del vehículo, se pueden dar
valores que difieran de los establecidos. Ciclo urbano
La simulación del ciclo urbano comienza con un arranque en frío. A continuación, se simula la circulación por ciuda d.
Ciclo interurbano La simulación del ciclo interurbano consiste en acelerar y frenar
el vehículo repetidamente en todas las marchas, para ajustarla
lo máximo posible a la realidad. La velocidad de marcha varía al realizar la medición entre 0 y 120 km/h.
Consumo total El cálculo del consumo total medio se realiza aplicando alrededo
r de un 37% de los valores calculados para el ciclo urbano y un
63% de los determinados durante el ciclo interurbano.
Emisiones de CO
2
Para determinar los valores de emisión de dióxido de carbo no, se recogen los gases de escape durante los dos ciclos. Seguida-
mente, se evalúan estos gases obteniendo el valor de emisión de CO
2, entre otras cosas.
Ibiza SC_ES.book Seite 249 Freitag, 27. Juni 2008 12:50 12

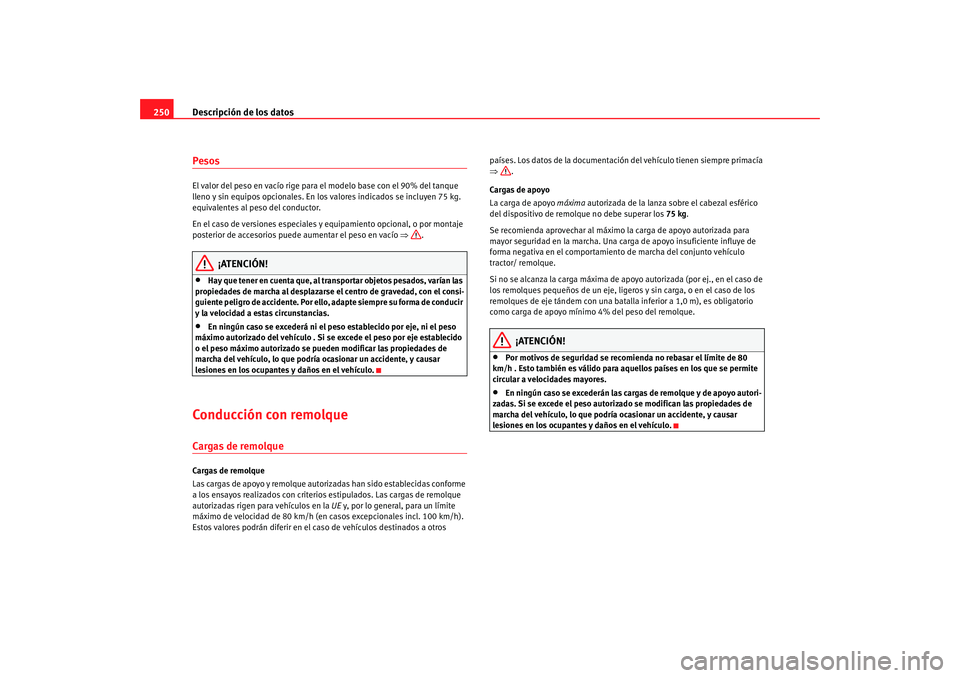

Descripción de los datos
250PesosEl valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío ⇒.
¡ATENCIÓN!
•
Hay que tener en cuenta que, al tr ansportar objetos pesados, varían las
propiedades de marcha al desplazarse el centro de gravedad, con el consi-
guiente peligro de accidente. Por ello, adapte siempre su forma de conducir
y la velocidad a estas circunstancias.
•
En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo . Si se excede el peso por eje establecido
o el peso máximo autorizado se pueden modificar las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar
lesiones en los ocupantes y daños en el vehículo.
Conducción con remolqueCargas de remolqueCargas de remolque
Las cargas de apoyo y remolque autori zadas han sido establecidas conforme
a los ensayos realizados con criterios estipulados. Las cargas de remolque
autorizadas rigen para vehículos en la UE y, por lo general, para un límite
máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/h).
Estos valores podrán diferir en el caso de vehículos destinados a otros países. Los datos de la documentación del vehículo tienen siempre primacía
⇒
.
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
forma negativa en el comportamiento de marcha del conjunto vehículo
tractor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una bata lla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
¡ATENCIÓN!
•
Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h . Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.
•
En ningún caso se excederán las cargas de remolque y de apoyo autori-
zadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar
lesiones en los ocupantes y daños en el vehículo.
Ibiza SC_ES.book Seite 250 Freitag, 27. Juni 2008 12:50 12

Descripción de los datos251
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

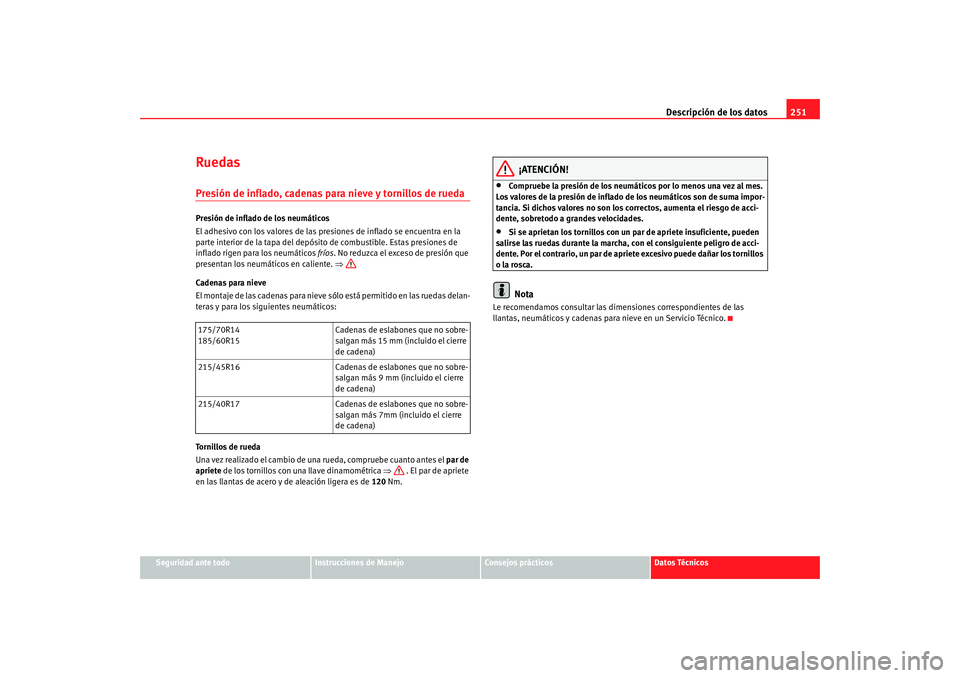

RuedasPresión de inflado, cadenas para nieve y tornillos de ruedaPresión de inflado de los neumáticos
El adhesivo con los valores de las presiones de inflado se encuentra en la
parte interior de la tapa del depósito de combustible. Estas presiones de
inflado rigen para los neumáticos fríos. No reduzca el exceso de presión que
presentan los neumáticos en caliente. ⇒
Cadenas para nieve
El montaje de las cadenas para nieve só lo está permitido en las ruedas delan-
teras y para los siguientes neumáticos:
Tornillos de rueda
Una vez realizado el cambio de una rueda, compruebe cuanto antes el par de
apriete de los tornillos con una llave dinamométrica ⇒ . El par de apriete
en las llantas de acero y de aleación ligera es de 120 Nm.
¡ATENCIÓN!
•
Compruebe la presión de los neumáticos por lo menos una vez al mes.
Los valores de la presión de inflado de los neumáticos son de suma impor-
tancia. Si dichos valores no son los correctos, aumenta el riesgo de acci-
dente, sobretodo a grandes velocidades.
•
Si se aprietan los tornillos con un par de apriete insuficiente, pueden
salirse las ruedas durante la marcha, con el consiguiente peligro de acci-
dente. Por el contrario, un par de apr iete excesivo puede dañar los tornillos
o la rosca.Nota
Le recomendamos consultar las di mensiones correspondientes de las
llantas, neumáticos y cadenas para nieve en un Servicio Técnico.
175/70R14
185/60R15 Cadenas de eslabones que no sobre-
salgan más 15 mm (incluido el cierre
de cadena)
215/45R16 Cadenas de eslabones que no sobre-
salgan más 9 mm (incluido el cierre
de cadena)
215/40R17 Cadenas de eslabones que no sobre-
salgan más 7mm (incluido el cierre
de cadena)
Ibiza SC_ES.book Seite 251 Freitag, 27. Juni 2008 12:50 12

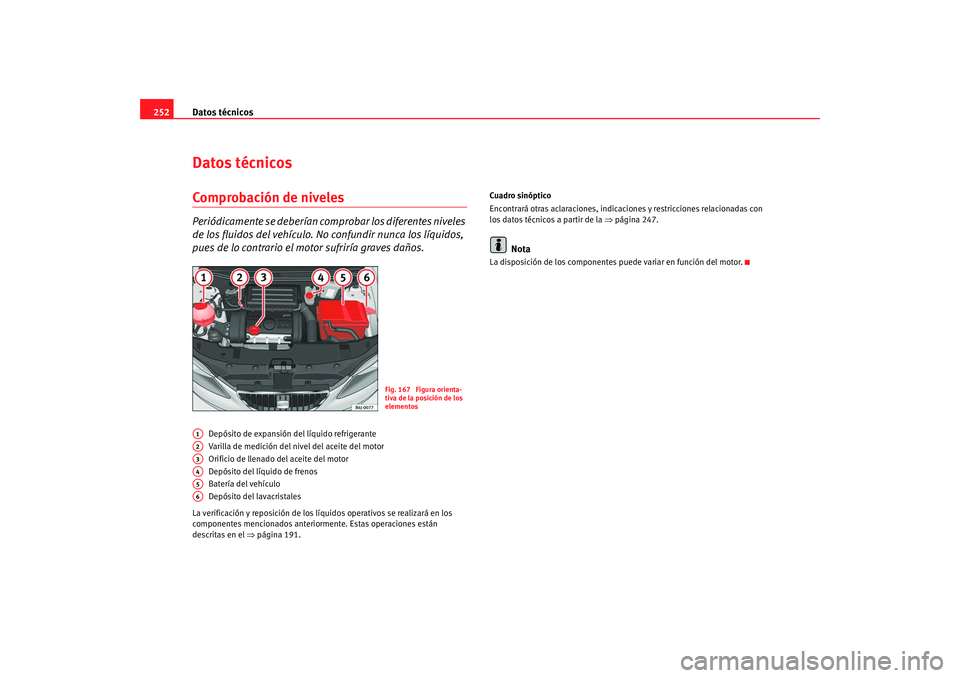

Datos técnicos
252Datos técnicosComprobación de nivelesPeriódicamente se deberían co mprobar los diferentes niveles
de los fluidos del vehículo. No confundir nunca los líquidos,
pues de lo contrario el motor sufriría graves daños.
Depósito de expansión del líquido refrigerante
Varilla de medición del ni vel del aceite del motor
Orificio de llenado del aceite del motor
Depósito del líquido de frenos
Batería del vehículo
Depósito del lavacristales
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anterior mente. Estas operaciones están
descritas en el ⇒página 191. Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la
⇒página 247.
Nota
La disposición de los componentes puede variar en función del motor.
Fig. 167 Figura orienta-
tiva de la posición de los
elementos
A1A2A3A4A5A6
Ibiza SC_ES.book Seite 252 Freitag, 27. Juni 2008 12:50 12

Datos técnicos253
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Motor de gasolina 1.2 51kW (69 CV)Datos del motor
Rendimientos
PesosPotencia kW (CV)
a 1/min 51 (69)/ 5400
Par motor máximo en Nm a 1/min 112/ 3000
Nº de cilindros/ cilindrada en cm
3
3/ 1198
Compresión 10,5 +/- 0,3
Combustible Súper 95 ROZ
a)/Normal 91 ROZ
b)
a)R esearch- O ktan- Z ahl = Medida del poder antidetonante de la gasolina.b)Con ligera pérdida de potencia.Velocidad máxima en km/h 165
Aceleración 0-80 km/h en seg 9,5
Aceleración 0-100 km/h en seg 14,4
Peso máximo autorizado en kg 1475
Peso en orden de marcha (con conductor) en kg 1049
Carga autorizada sobre eje delantero en kg 805
Carga autorizada sobre eje trasero en kg 760
Carga autorizada sobre techo en kg 75
Ibiza SC_ES.book Seite 253 Freitag, 27. Juni 2008 12:50 12

Datos técnicos
254Cargas de remolque
Capacidad de relleno de aceite motorMotor de gasolina 1.4 63 kW (86 CV)Datos del motor
Rendimientos Remolque sin freno
520
Remolque con freno en pendientes hasta 8% 1000
Remolque con freno en pendientes hasta 12% 800
Capacidad aprox. aceite de motor con cambio de filtro 2,75 litros
Potencia kW (CV) a 1/min 63 (86)/ 5000
Par motor máximo en Nm a 1/min 132/ 3800
Nº de cilindros/ cilindrada en cm
3
4/ 1390
Compresión 10,5 +/- 0,3
Combustible Súper 95 ROZ
a)/Normal 91 ROZ
b)
a)R esearch- O ktan- Z ahl = Medida del poder antidetonante de la gasolina.b)Con ligera pérdida de potencia.Velocidad máxima en km/h 177
Aceleración 0-80 km/h en seg 7,6
Aceleración 0-100 km/h en seg 11,8
Ibiza SC_ES.book Seite 254 Freitag, 27. Juni 2008 12:50 12

Datos técnicos255
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

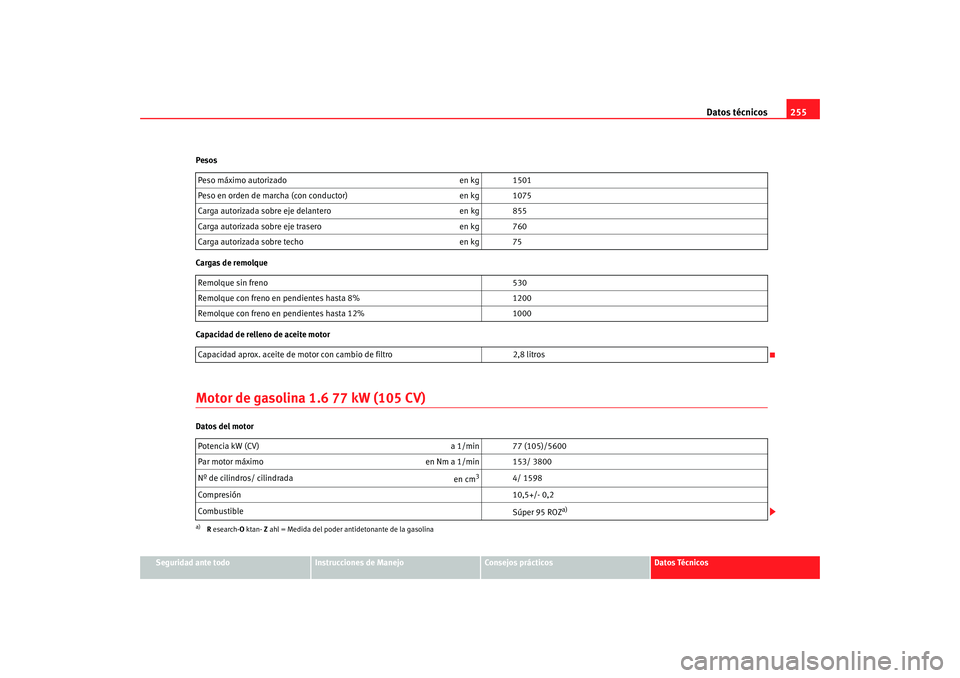

Pesos
Cargas de remolque
Capacidad de relleno de aceite motor
Motor de gasolina
1.6 77 kW (105 CV)Datos del motorPeso máximo autorizado
en kg 1501
Peso en orden de marcha (con conductor) en kg 1075
Carga autorizada sobre eje delantero en kg 855
Carga autorizada sobre eje trasero en kg 760
Carga autorizada sobre techo en kg 75
Remolque sin freno 530
Remolque con freno en pendientes hasta 8% 1200
Remolque con freno en pendientes hasta 12% 1000
Capacidad aprox. aceite de motor con cambio de filtro 2,8 litros
Potencia kW (CV) a 1/min 77 (105)/5600
Par motor máximo en Nm a 1/min 153/ 3800
Nº de cilindros/ cilindrada en cm
3
4/ 1598
Compresión 10,5+/- 0,2
Combustible Súper 95 ROZ
a)
a)R esearch- O ktan- Z ahl = Medida del poder antidetonante de la gasolina
Ibiza SC_ES.book Seite 255 Freitag, 27. Juni 2008 12:50 12

Datos técnicos

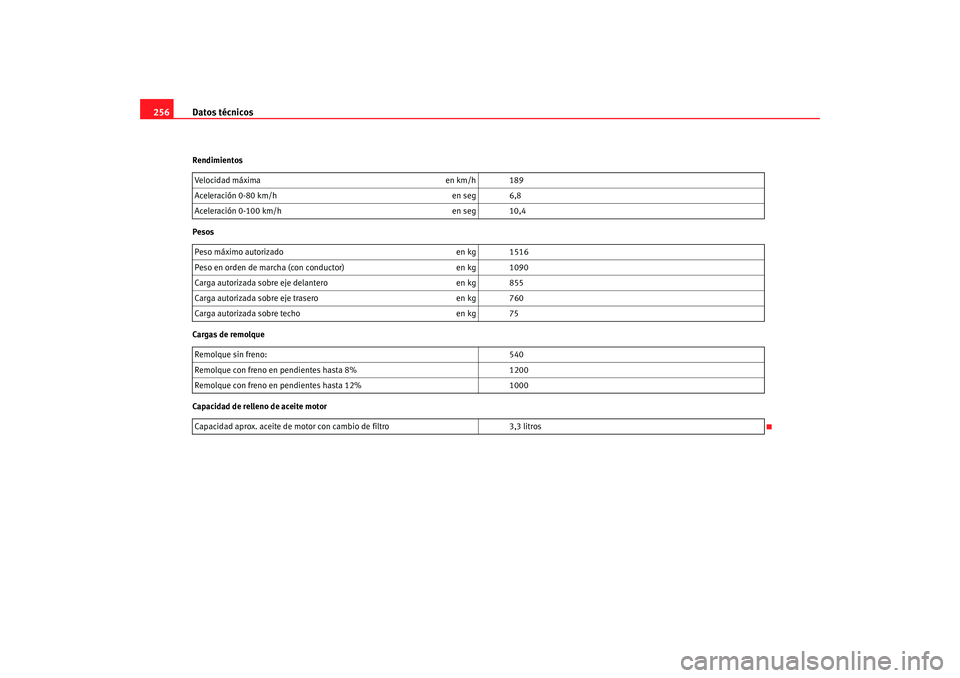

256Rendimientos
Pesos
Cargas de remolque
Capacidad de relleno de aceite motor Velocidad máxima
en km/h 189
Aceleración 0-80 km/h en seg 6,8
Aceleración 0-100 km/h en seg 10,4
Peso máximo autorizado en kg 1516
Peso en orden de marcha (con conductor) en kg 1090
Carga autorizada sobre eje delantero en kg 855
Carga autorizada sobre eje trasero en kg 760
Carga autorizada sobre techo en kg 75
Remolque sin freno: 540
Remolque con freno en pendientes hasta 8% 1200
Remolque con freno en pendientes hasta 12% 1000
Capacidad aprox. aceite de motor con cambio de filtro 3,3 litros
Ibiza SC_ES.book Seite 256 Freitag, 27. Juni 2008 12:50 12

Datos técnicos257
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

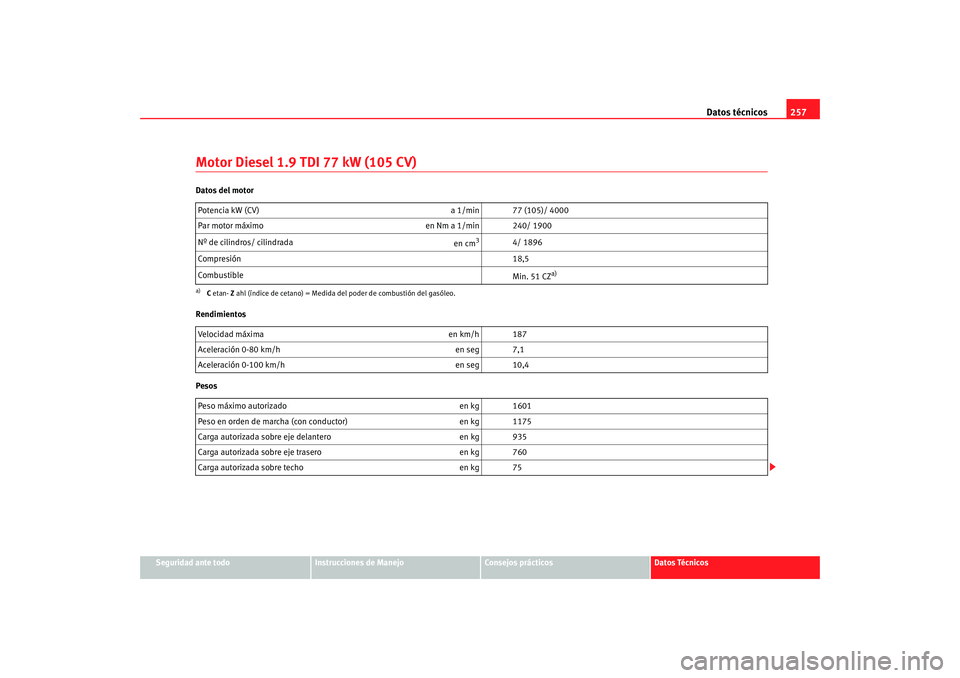

Motor Diesel 1.9 TDI 77 kW (105 CV)Datos del motor
Rendimientos
PesosPotencia kW (CV)
a 1/min 77 (105)/ 4000
Par motor máximo en Nm a 1/min 240/ 1900
Nº de cilindros/ cilindrada en cm
3
4/ 1896
Compresión 18,5
Combustible Min. 51 CZ
a)
a)C etan- Z ahl (índice de cetano) = Medida del poder de combustión del gasóleo.Velocidad máxima en km/h 187
Aceleración 0-80 km/h en seg 7,1
Aceleración 0-100 km/h en seg 10,4
Peso máximo autorizado en kg 1601
Peso en orden de marcha (con conductor) en kg 1175
Carga autorizada sobre eje delantero en kg 935
Carga autorizada sobre eje trasero en kg 760
Carga autorizada sobre techo en kg 75
Ibiza SC_ES.book Seite 257 Freitag, 27. Juni 2008 12:50 12

Datos técnicos

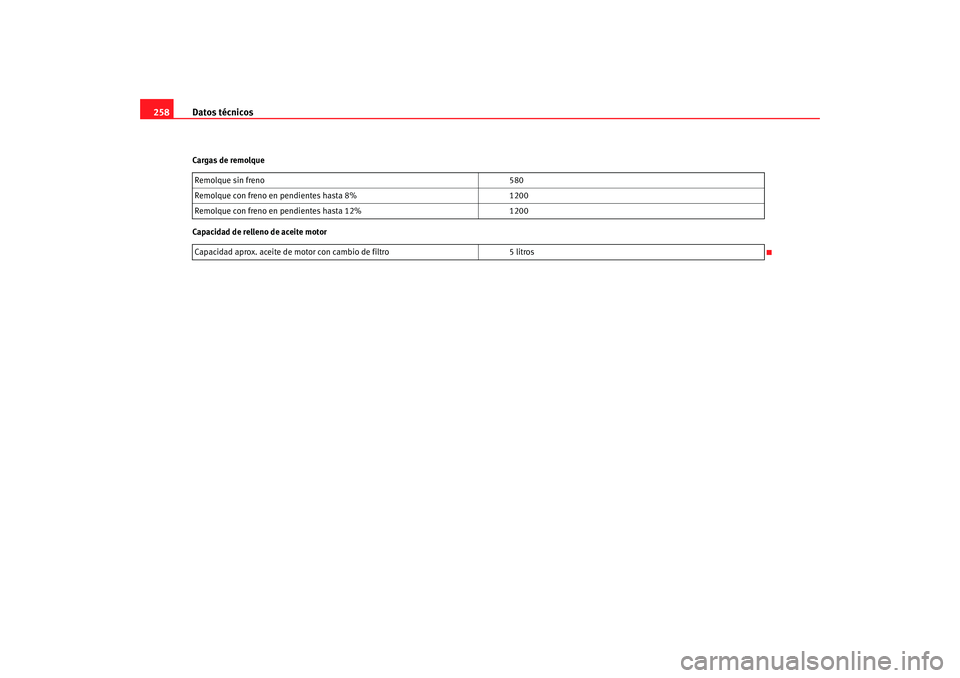

258Cargas de remolque
Capacidad de relleno de aceite motor Remolque sin freno
580
Remolque con freno en pendientes hasta 8% 1200
Remolque con freno en pendientes hasta 12% 1200
Capacidad aprox. aceite de motor con cambio de filtro 5 litros
