Seat Leon 5D 2005 Manual de instrucciones (in Spanish)

Seguridad infantil49
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
En un asiento para niños sólo se puede llevar a un niño ⇒ página 50,
“Asientos para niños”.¡ATENCIÓN! (continuación)
Espanyol leon Seite 49 Mittwoch, 28. September 2005 1:28 13

Seguridad infantil
50Asientos para niñosClasificación de los asientos para niños en grupos
Sólo se deben utilizar asientos para niños homologados y
que sean adecuados para el niño.Para los asientos para niños rige la norma ECE-R 44. ECE-R significa: Norma
de la Comisión Económica Europea
Los asientos para niños se clasifican en 5 grupos:
Grupo 0 : hasta 10 kg
Grupo 0+ : hasta 13 kg
Grupo 1 : de 9 a 18 kg
Grupo 2 : de 15 a 25 kg
Grupo 3 : de 22 a 36 kg
Los asientos para niños homologados según la norma ECE-R 44 llevan en el
asiento el distintivo de control ECE-R 44 (una E mayúscula en un círculo y,
debajo, el número de control).
Asientos para niños del grupo 0 y 0+
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.Grupo 0: Para bebés de hasta aprox. 9 meses y 10 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración ⇒fig. 27 .
Grupo 0+: Para bebés de hasta aprox. 18 meses y 13 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Fig. 27 Asiento para
niños del grupo 0 en el
asiento trasero, colocado
en el sentido contrario a la
dirección de la marcha.
Espanyol leon Seite 50 Mittwoch, 28. September 2005 1:28 13

Seguridad infantil51
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,

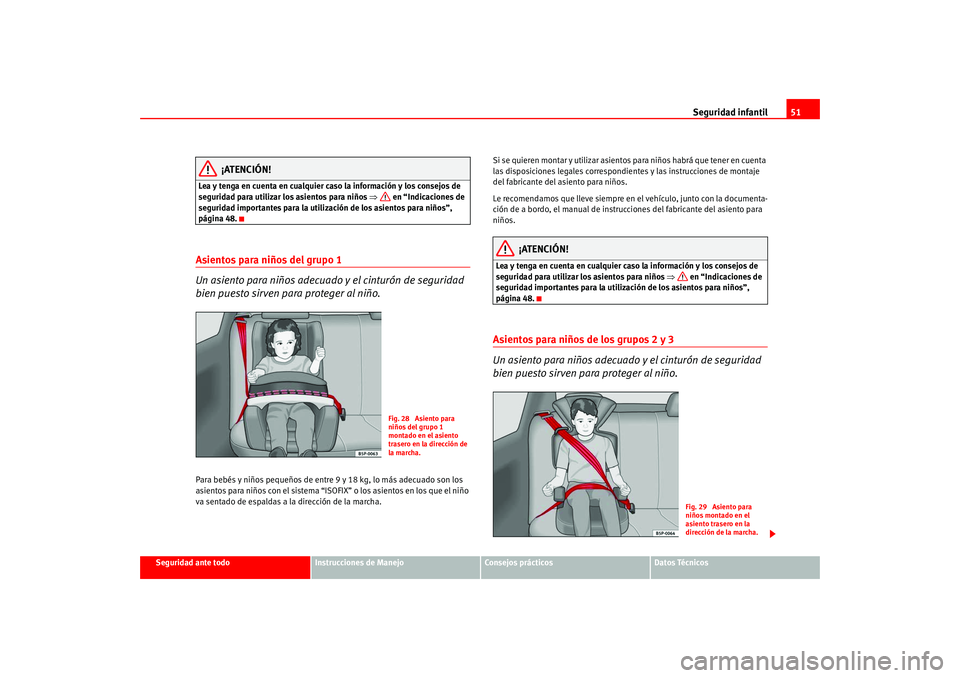

página 48.Asientos para niños del grupo 1
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.Para bebés y niños pequeños de entre 9 y 18 kg, lo más adecuado son los
asientos para niños con el sistema “ISOFIX” o los asientos en los que el niño
va sentado de espaldas a la dirección de la marcha. Si se quieren montar y utilizar asientos
para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instrucciones del fabricante del asiento para
niños.
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,
página 48.Asientos para niños de los grupos 2 y 3
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 28 Asiento para
niños del grupo 1
montado en el asiento
trasero en la dirección de
la marcha.
Fig. 29 Asiento para
niños montado en el
asiento trasero en la
dirección de la marcha.
Espanyol leon Seite 51 Mittwoch, 28. September 2005 1:28 13

Seguridad infantil
52Si se quieren montar y util izar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondientes y las instrucciones de montaje
del fabricante del asiento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado son
los asientos para niños del grupo 2 en combinación con los cinturones de
seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la cabeza en combinación con los cinturones de seguridad bien puestos
⇒
página 51, fig. 29 .
¡ATENCIÓN!
•
La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad debe
quedar bien ceñido a la parte superior del cuerpo. La banda abdominal
debe pasar por encima de la zona pélvica, nunca sobre el estómago, e ir
bien ceñida. En caso necesario habrá que tirar un poco de la misma
⇒ página 25, “Cinturones de seguridad”.
•
Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
de seguridad importantes para la utilización de los asientos para niños”,
página 48.
Fijar el asiento para niñosMontajes posibles del asiento para niños
Es posible montar un asiento para ni ños tanto en los asientos traseros como en el asiento del acompañante.Dispone de las siguientes posibilidades para montar un asiento para niños
en los asientos traseros y en el asiento del acompañante:•
Los asientos para niños de los grupos 0 a 3 se pueden fijar con el cinturón
de seguridad.
•
Los asientos para niños de los grupos 0, 0+ y 1 con el sistema “ISOFIX”
se pueden fijar sin necesidad del cinturón con las argollas de sujeción
“ISOFIX” ⇒página 53.
Categoría Peso Plazas de asientos
Delantero acompañante Traseros laterales Trasero central
Grupo 0 <10 kgU*U/L U
Espanyol leon Seite 52 Mittwoch, 28. September 2005 1:28 13

Seguridad infantil53
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

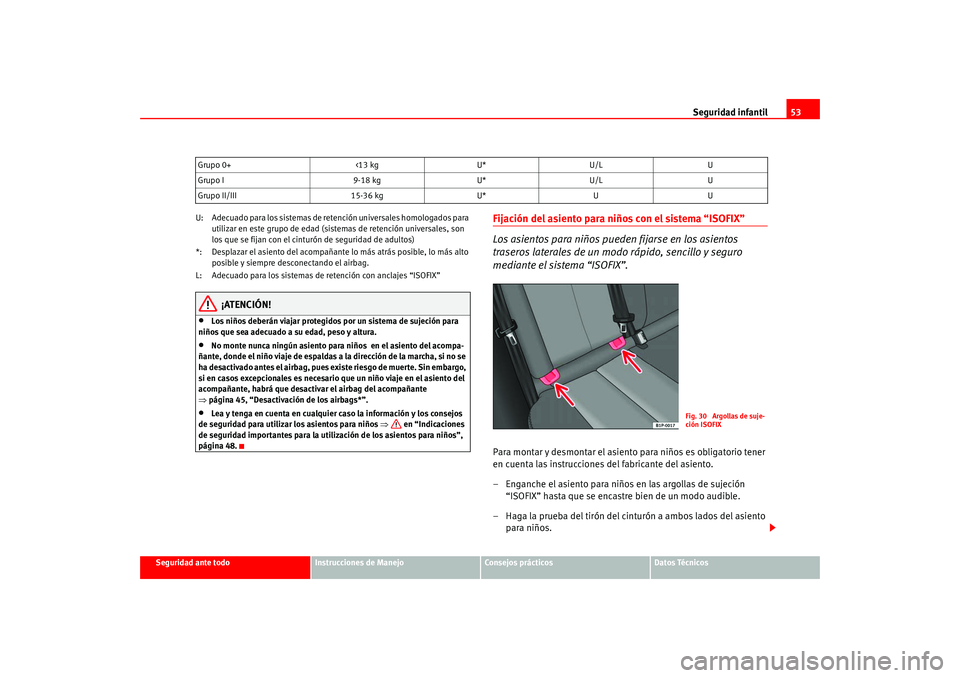

U: Adecuado para los sistemas de retención universales homologados para
utilizar en este grupo de edad (sistemas de retención universales, son
los que se fijan con el cinturón de seguridad de adultos)
*: Desplazar el asiento del acompañante lo más atrás posible, lo más alto posible y siempre desconectando el airbag.
L: Adecuado para los sistemas de retención con anclajes “ISOFIX”
¡ATENCIÓN!
•
Los niños deberán viajar protegidos por un sistema de sujeción para
niños que sea adecuado a su edad, peso y altura.
•
No monte nunca ningún asiento para niños en el asiento del acompa-
ñante, donde el niño viaje de espaldas a la dirección de la marcha, si no se
ha desactivado antes el airbag, pues existe riesgo de muerte. Sin embargo,
si en casos excepcionales es necesario que un niño viaje en el asiento del
acompañante, habrá que desactivar el airbag del acompañante
⇒ página 45, “Desactivación de los airbags*”.
•
Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
de seguridad importantes para la utilización de los asientos para niños”,
página 48.
Fijación del asiento para niños con el sistema “ISOFIX”
Los asientos para niños pueden fijarse en los asientos
traseros laterales de un modo rápido, sencillo y seguro
mediante el sistema “ISOFIX”.Para montar y desmontar el asiento para niños es obligatorio tener
en cuenta las instrucciones del fabricante del asiento.
– Enganche el asiento para niños en las argollas de sujeción
“ISOFIX” hasta que se encastre bien de un modo audible.
– Haga la prueba del tirón del cinturón a ambos lados del asiento para niños.
Grupo 0+ <13 kgU*U/L U
Grupo I 9-18 kgU*U/L U
Grupo II/III 15-36 kgU*UU
Fig. 30 Argollas de suje-
ción ISOFIX
Espanyol leon Seite 53 Mittwoch, 28. September 2005 1:28 13

Seguridad infantil

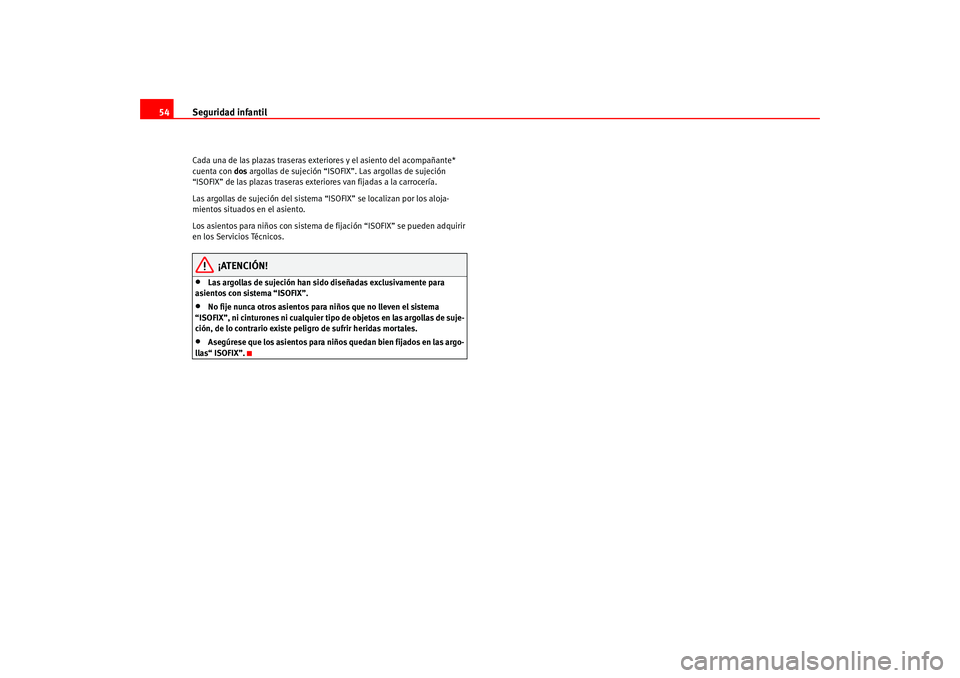

54Cada una de las plazas traseras exteriores y el asiento del acompañante*
cuenta con dos argollas de sujeción “ISOFIX”. Las argollas de sujeción
“ISOFIX” de las plazas traseras exteriores van fijadas a la carrocería.
Las argollas de sujeción del sistema “ISOFIX” se localizan por los aloja-
mientos situados en el asiento.
Los asientos para niños con sistema de fijación “ISOFIX” se pueden adquirir
en los Servicios Técnicos.
¡ATENCIÓN!
•
Las argollas de sujeción han sido diseñadas exclusivamente para
asientos con sistema “ISOFIX”.
•
No fije nunca otros asientos para niños que no lleven el sistema
“ISOFIX”, ni cinturones ni cualquier tipo de objetos en las argollas de suje-
ción, de lo contrario existe peligro de sufrir heridas mortales.
•
Asegúrese que los asientos para niños quedan bien fijados en las argo-
llas“ ISOFIX”.
Espanyol leon Seite 54 Mittwoch, 28. September 2005 1:28 13

55
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Espanyol leon Seite 55 Mittwoch, 28. September 2005 1:28 13

56

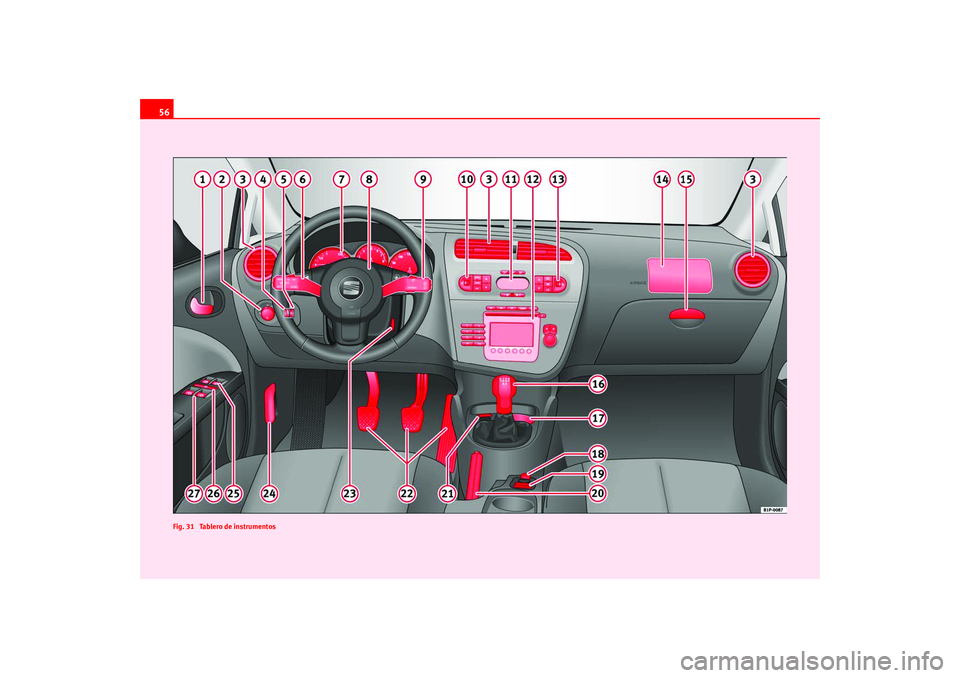

Fig. 31 Tablero de instrumentosEspanyol leon Seite 56 Mittwoch, 28. September 2005 1:28 13

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

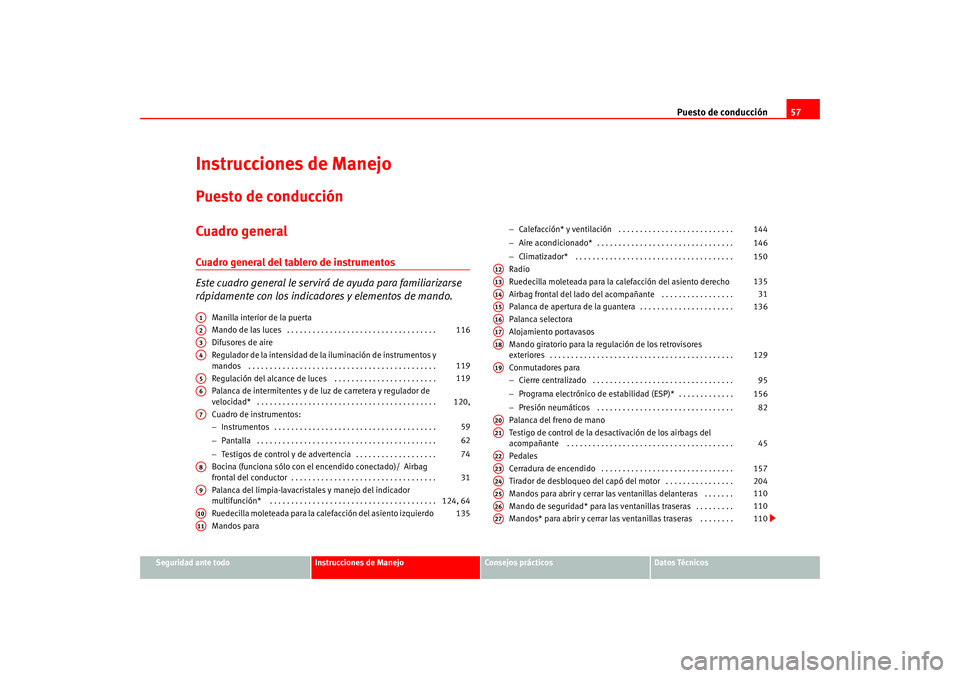

Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Mando de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de aire
Regulador de la intensidad de la iluminación de instrumentos y
mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces . . . . . . . . . . . . . . . . . . . . . . . .
Palanca de intermitentes y de luz de carretera y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia-lavacristales y manejo del indicador
multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ruedecilla moleteada para la calefacción del asiento izquierdo
Mandos para −
Calefacción* y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatizador* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Ruedecilla moleteada para la calefacción del asiento derecho
Airbag frontal del lado del acompañant e . . . . . . . . . . . . . . . . .
Palanca de apertura de la guantera . . . . . . . . . . . . . . . . . . . . . .
Palanca selectora
Alojamiento portavasos
Mando giratorio para la regu lación de los retrovisores
exteriores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conmutadores para
− Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Programa electrónico de estabilidad (ESP)* . . . . . . . . . . . . .
− Presión neumáticos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del freno de mano
Testigo de control de la desa ctivación de los airbags del
acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedales
Cerradura de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tirador de desbloqueo del capó del motor . . . . . . . . . . . . . . . .
Mandos para abrir y cerrar las ventanillas delanteras . . . . . . .
Mando de seguridad* para las ventanillas traseras . . . . . . . . .
Mandos* para abrir y cerrar las ventanillas traseras . . . . . . . .
A1A2
116
A3A4
119
A5
119
A6
120,
A7
59
62
74
A8
31
A9
124, 64
A10
135
A11
144
146
150
A12A13
135
A14
31
A15
136
A16A17A18
129
A19
95
156 82
A20A21
45
A22A23
157
A24
204
A25
110
A26
110
A27
110
Espanyol leon Seite 57 Mittwoch, 28. September 2005 1:28 13

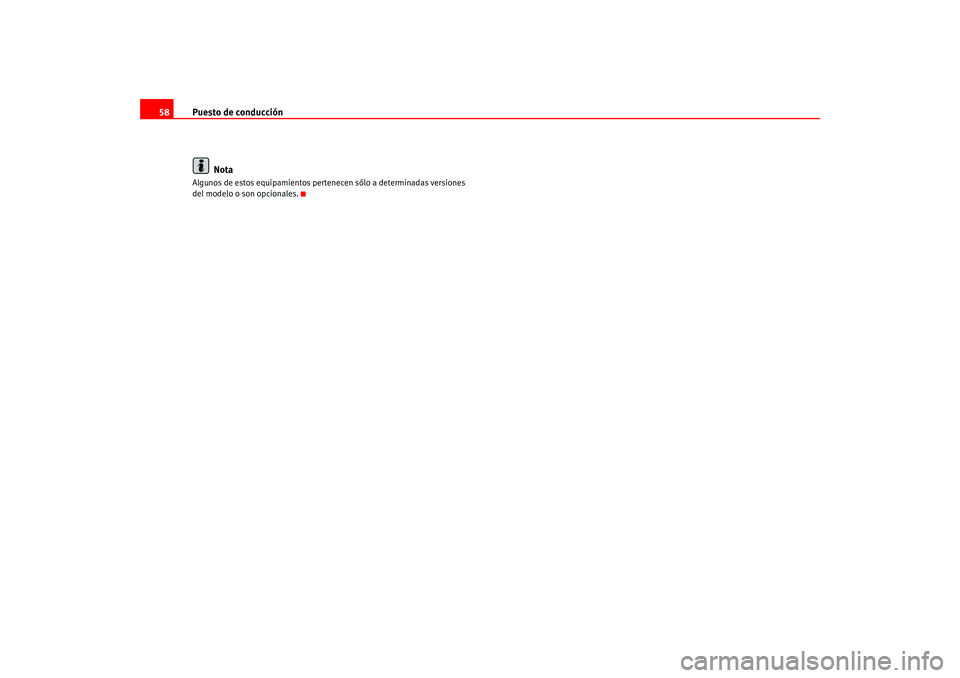

Puesto de conducción
58
NotaAlgunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.
Espanyol leon Seite 58 Mittwoch, 28. September 2005 1:28 13
