ECU Seat Leon 5D 2006 Manual de instrucciones (in Spanish)

Apertura y cierre101
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Desbloqueo de todas las puertas y el maletero
Para que las puertas y el maletero puedan abrirse, debe pulsar dos veces
consecutivas la tecla de desbloqueo del mando a distancia.
La doble pulsación debe realizarse en menos de 2 segundos, con lo cual, se
desactiva el “Safe” de todo el vehículo, se desbloquean todas las puertas y
se habilita el maletero. El testigo luminoso se apaga y se desconecta la
alarma en los vehículos que la incorporen.
Desbloqueo del maletero
Véase
⇒página 107 y ⇒ página 111.
Sistema de bloqueo por apertura involuntaria
Es un sistema de seguridad antirrobo y evita que el coche
quede abierto por distracción
El vehículo volverá a bloquearse automáticamente, si se desbloquea y trans-
curridos 30 seg. no se abre ninguna puerta ni el portón trasero. Esta función
impide que el vehículo permanezca desbloqueado involuntariamente
durante un periodo de tiempo prolongado.
Sistema de autobloqueo por velocidad y autodesbloqueo*
Se trata de un sistema de segu ridad que previene el acceso
desde el exterior cuando el vehículo esté circulando (p.ej. al
detenerse ante un semáforo).
Bloqueo
Las puertas y el portón se bloquearán automáticamente al sobrepasar la
velocidad de 15 km/h. Si detiene el vehículo y abre alguna de las puertas, al iniciar de nuevo la
marcha y sobrepasar la velocidad de 15 km/h, la puerta o puertas desblo-
queadas se bloquearán de nuevo.
Desbloqueo
La puerta del conductor se desbloqueará automáticamente al extraer la llave
de contacto.
Se puede desbloquear y abrir individual
mente cada puerta desde el interior
(p.ej. para que baje algún pasajero). Para ello, basta con accionar una vez la
manecilla interna de la puerta.
¡ATENCIÓN!
Con el vehículo en marcha, no deben accionarse las manecillas internas: se
produciría la apertura de la puerta.
Sistema de desbloqueo de seguridad
Si en caso de accidente se disparan los airbags, se desbloquea el vehículo,
excepto el maletero. Es posible bloquear el vehículo desde el interior con el
cierre centralizado, después de desconectar y volver a conectar el encendido.
En caso de necesitar bloquear las puertas desde el exterior, véase “Cierre de
emergencia de las puertas”
.

s2sc.2.book Seite 101 Dienstag, 18. Juli 2006 3:39 15

Apertura y cierre107
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Mando a distancia por radiofrecuencia
Desbloqueo y bloqueo del vehículo
Con el mando a distancia por radiofrecuencia puede
bloquear y desbloquear su vehículo desde lejos.
Con la tecla ⇒fig. 63 (flecha) del mando, se desbloquea el paletón de la
llave.
Desbloqueo del vehículo ⇒fig. 63 . Las puertas y el portón trasero se
desbloquean.
Bloqueo del vehículo . ⇒fig. 63
Desbloqueo del portón trasero . Pulse la tecla ⇒fig. 63 hasta que
todos los intermitentes del vehículo parpadeen brevemente. Al pulsar la tecla
de desbloqueo , dispone de 2 minutos para abrir el portón. Una vez
transcurrido este tiempo se bloqueará de nuevo.
Además, el testigo de la pila de la llave ⇒fig. 63 , parpadea.
El emisor va integrado junto con las pilas en la llave con mando a distancia.
El receptor se encuentra en el habitácu lo. El radio de acción máximo depende
de varios factores. A medida que se gastan las pilas, se reduce el alcance.
Apertura selectiva*
Pulsando una vez la tecla , se abrirá sólo la puerta de conductor,
permaneciendo el resto cerradas.
Fig. 63 Teclas de la llave
con mando a distancia
Fig. 64 Radio de acción
del mando a distancia por
radiofrecuencia
A1
A2
A3
A3
A1
s2sc.2.book Seite 107 Dienstag, 18. Juli 2006 3:39 15

Apertura y cierre
108
Pulsando dos veces la tecla , se desbloquearán todas las puertas.
¡ATENCIÓN!
•El uso indebido de las llaves del vehículo puede provocar lesiones
graves.
•No deje nunca solos a niños o person as desvalidas en el vehículo, ya
que no podrían salir del vehículo ni va lerse por sí mismos en caso de emer-
gencia.
•No deje nunca las llaves dentro de l vehículo. De lo contrario podrían
producirse heridas graves o accidentes, o podría dar lugar incluso al robo
de su vehículo. Por ello, lleve siempre consigo la llave al abandonar el vehí-
culo.
•El uso incontrolado de la llave por parte de terceros puede provocar el
arranque del motor o el accionamiento de algún equipamiento eléctrico
(como los elevalunas), con el consiguiente peligro de accidente. El vehículo
puede quedar bloqueado mediante la llave con mando a distancia, dificul-
tando la ayuda en caso de emergencia.
Nota
•El mando a distancia por radiofrecuencia puede programarse de modo
que al pulsar la tecla de apertura una vez, se desbloquee sólo la puerta del
conductor. Al pulsar nuevamente la tecla de desbloqueo se desbloquearán
todas las puertas y el portón trasero.
•El mando a distancia por radiofrecuencia funciona únicamente dentro de
su radio de acción ⇒página 107, fig. 64 (zona roja).
•Si se desbloquea el vehículo con la tecla y no se abre ninguna
puerta ni el portón trasero antes de que transcurran 30 segundos, volverá a
bloquearse automáticamente. Esta fu nción impide que el vehículo perma-
nezca desbloqueado involuntariamente durante un periodo de tiempo
prolongado.
•Si no es posible abrir o cerrar el vehículo mediante el mando a distancia
por radiofrecuencia, deberá sinc ronizarse dicha llave de nuevo
⇒ página 108.
Cambio de pila
Si el testigo de la pila de la llave no parpadea al pulsar las teclas, debe reem-
plazarse en breve la pila.
¡Cuidado!
El uso de pilas inapropiadas puede dañar el mando a distancia por radiofre-
cuencia. Por ello, sustituya siempre la pila gastada por otra de igual inten-
sidad y tamaño.
Nota relativa al medio ambiente
Las pilas gastadas se deben desechar sin perjudicar el medio ambiente.
Sincronización de la llave con mando a distancia
Sincronización de la llave con mando a distancia
– Utilice las dos llaves que se entregan con el vehículo
⇒página 105, fig. 62 , la llave provista de emisor de radiofre-
cuencia y la llave convencional .
– Desbloquee el vehículo desde la cerradura de la puerta del conductor con la llave sin mando.
– Conecte el encendido con la llave sin mando a distancia.
A1
A1AAAB
s2sc.2.book Seite 108 Dienstag, 18. Juli 2006 3:39 15

Apertura y cierre109
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
– Bloquee el vehículo con la llave con mando a distancia
⇒página 107, fig. 63 desde la cerradura de la puerta del
conductor.
– En un tiempo máximo de 30 segundos, deberá realizar las
siguientes operaciones:
– Accione una vez la tecla de bloqueo del mando a distancia, los intermitentes parpadearán.
– Accione una vez la tecla de desbloqueo del mando a distancia durante más de 2 segundos.
– La llave queda programada y el vehículo se desbloqueará, confir- mando así la sincronización.
Si se pulsa la tecla repetidamente fuera del radio de acción del mando a
distancia por radiofrecuencia, puede ocurrir que ya no se pueda abrir o cerrar
el vehículo con el mando. En ese caso , debe sincronizarse de nuevo la llave
con mando a distancia.
Su Servicio Técnico puede proporcionar le otras llaves con mando a distancia,
las cuales deben sincronizarse en el mismo establecimiento.
Se puede utilizar un máximo de cuatro llaves con mando a distancia.
Alarma antirrobo*
Descripción de la alarma antirrobo*
La alarma antirrobo se dispara al detectar acciones no auto-
rizadas en el vehículo.
La función de la alarma antirrobo es di ficultar que alguien fuerce o robe el
vehículo. El sistema emite señales acús ticas y luminosas cuando se abre de
forma mecánica con la llave o se intenta forzar el vehículo.
La alarma antirrobo se conecta automáti camente al bloquear el vehículo. El
sistema se activa a continuación.
¿Cuándo se dispara la alarma?
Cuando se realiza alguna de las siguie ntes acciones de forma no autorizada
estando el vehículo cerrado:
•Apertura mecánica del vehículo con la llave
•Apertura de una puerta
•Apertura del capó del motor
•Apertura del portón trasero
•Conexión del encendido
•Movimientos en el habitáculo
•Manipulación indebida de la alarma
•Manipulación de la batería
En tal caso se emitirán señales acústicas y luminosas (intermitentes) durante
unos 30 segundos. Este ciclo podrá re petirse hasta 10 veces, según países.
Apertura mecánica del vehículo (apertura de emergencia)
En caso de avería del mando a distancia por radiofrecuencia, el vehículo sólo
puede abrirse con la llave procediendo como sigue:



s2sc.2.book Seite 109 Dienstag, 18. Juli 2006 3:39 15

Apertura y cierre
110
•Despliegue el espadín de la llave presionando el botón (flecha) .
•Abra el vehículo por la puerta del conductor. La alarma antirrobo perma-
nece activada, pero no se dispara.
•Dispone de 15 segundos para conectar el encendido. El inmovilizador
electrónico verifica entonces la validez de la llave y desactiva la alarma anti-
rrobo. Si no conecta el encendido, se dispara la alarma al cabo de 15
segundos.
Cómo desconectar la alarma
Desbloqueando el vehículo mediante la tecla de desbloqueo del mando a
distancia por radiofrecuencia o introduciendo la llave en la cerradura de
encendido.
Nota
•Si se accede a otra zona vigilada (p. ej. si se abre el portón trasero
después de abrir una puerta) una vez se ha apagado la señal acústica, vuelve
a dispararse la alarma.
•La vigilancia del vehículo no se de sactiva aunque la batería esté desem-
bornada o defectuosa si la alarma está activada.
•La alarma sonará si se desemborna uno de los polos de la batería,
estando la alarma activada.
Sensor volumétrico*
Función de vigilancia o control incorporada en el sistema de
alarma antirrobo*, que detect a mediante ultrasonidos el
acceso no autorizado al interior del vehículo.
El sistema dispone de 3 sensores, 2 emisores y un receptor. Activación
– Se conecta automáticamente al activar la alarma antirrobo, tanto
si cierra con la llave de forma mecánica, como si pulsa la tecla del mando a distancia.
Desactivación
– Presione dos veces la tecla del mando a distancia. Sólo se desactiva el sensor volumétrico. El sistema de alarma perma-
nece activado.
¡ATENCIÓN!
•El sistema de seguridad “safe”, quedará desactivado si se desactiva el
sensor volumétrico.
•En vehículos en los que se monte una mampara separadora del habitá-
culo, la alarma no funcionará correctamente debido a interferencias en el
sensor.
Nota
•Si ha habido un disparo de la alarma por causa del sensor volumétrico, al
abrir el vehículo se señalizará mediante el parpadeo del testigo de la puerta
del conductor. Este parpadeo será distinto al de la alarma activada.


s2sc.2.book Seite 110 Dienstag, 18. Juli 2006 3:39 15

Asientos y portaobjetos135
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Asientos y portaobjetos
La importancia del ajuste correcto de los
asientos
El ajuste correcto de los asientos es importante, entre otras
cosas, para obtener la protección máxima que ofrecen los
cinturones de seguridad y los airbags.
Su vehículo dispone de cinco plazas, dos en la parte delantera y tres en la
trasera. Cada asiento dispone de un cinturón de seguridad automático de
tres puntos de anclaje.
Tanto el asiento del conductor como el del acompañante pueden adaptarse
a la constitución física de los ocupan tes de múltiples maneras. El ajuste
correcto de los asientos es importante para:
•acceder con facilidad y rapidez a todos los mandos del tablero,
•mantener el cuerpo relajado y descansado,
•una conducción segura ⇒página 7,
•obtener la protección óptima de los cinturones de seguridad y de los
airbags ⇒página 19.
¡ATENCIÓN!
•Si el conductor o cualquiera de los pasajeros va sentado en una posi-
ción incorrecta corre el riesgo de sufrir graves lesiones.
•No lleve nunca en su vehículo a más pasajeros de los permitidos.
•Todos los ocupantes del vehículo tienen que llevar el cinturón de segu-
ridad correspondiente abrochado y bien colocado. Los niños tienen que ir
protegidos por medio de un asiento de seguridad para niños ⇒página 47,
“Seguridad infantil”.
•Los asientos delanteros y los apoyacabezas tienen que ajustarse
conforme a la estatura de los ocupant es, asimismo, los cinturones de segu-
ridad se han de ceñir correctamente con objeto de obtener una protección
óptima.
•Los pies deben mantenerse durante la marcha en la zona reposapiés,
bajo ningún concepto se acomodarán sobre el tablero de instrumentos,
sobre los asientos o se sacarán por la ventanilla. Este último punto también
tienen que tenerlo en cuenta los acompañantes. Ir sentado en una posición
incorrecta le expondrá a un mayor riesgo de sufrir lesiones en caso de
frenazo o accidente. El airbag puede ocasionarle heridas mortales al dispa-
rarse si no está sentado correctamente.
•Es importante que el conducto r y el acompañante guarden una
distancia mínima de 25 cm con respecto al volante y al tablero de instru-
mentos. ¡Si no respetan la distancia mínima, el airbag no les protegerá
adecuadamente y corren peligro de mu erte! Debe procurarse que exista
siempre la mayor distancia posible entre el conductor y el volante, y entre
el acompañante y el tablero de instrumentos.
•Ajuste el asiento del conductor o del acompañante únicamente con el
vehículo detenido. De lo contrario, puede que el asiento se desajuste
durante la conducción provocando una situación de peligro con el consi-
guiente riesgo de sufrir graves lesiones. Además, al ajustar el asiento
durante la marcha se adopta una posición incorrecta (peligro de muerte).
•A la hora de montar un asiento para niños en el asiento del acompa-
ñante se han de tener en cuenta normas específicas. Al realizar el montaje,
obsérvense las advertencias descritas en el ⇒página 47, “Seguridad
infantil”.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 135 Dienstag, 18. Juli 2006 3:39 15

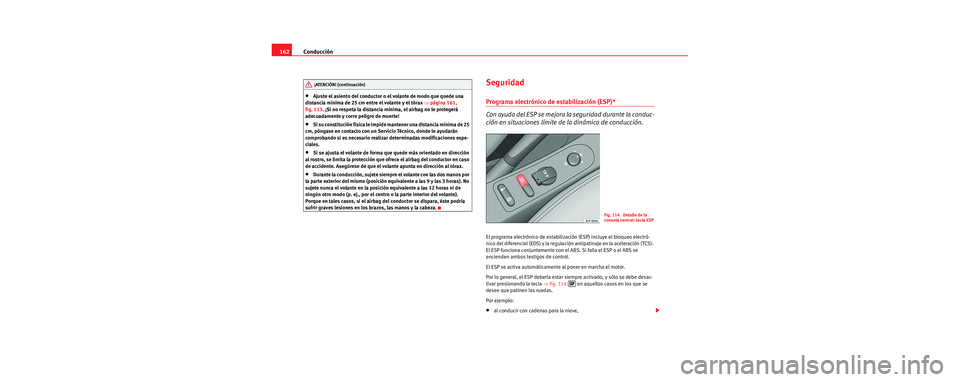

Conducción
162
•Ajuste el asiento del conductor o el volante de modo que quede una
distancia mínima de 25 cm entre el volante y el tórax ⇒página 161,
fig. 113 . ¡Si no respeta la distancia mínima, el airbag no le protegerá
adecuadamente y corre peligro de muerte!
•Si su constitución física le impide mantener una distancia mínima de 25
cm, póngase en contacto con un Servicio Técnico, donde le ayudarán
comprobando si es necesario realizar determinadas modificaciones espe-
ciales.
•Si se ajusta el volante de forma que quede más orientado en dirección
al rostro, se limita la protección que ofrece el airbag del conductor en caso
de accidente. Asegúrese de que el volante apunta en dirección al tórax.
•Durante la conducción, sujete siempre el volante con las dos manos por
la parte exterior del mismo (posición equivalente a las 9 y las 3 horas). No
sujete nunca el volante en la posición equivalente a las 12 horas ni de
ningún otro modo (p. ej., por el cent ro o la parte interior del volante).
Porque en tales casos, si el airbag del conductor se dispara, éste podría
sufrir graves lesiones en los brazos, las manos y la cabeza.
Seguridad
Programa electrónico de estabilización (ESP)*
Con ayuda del ESP se mejora la seguridad durante la conduc-
ción en situaciones límite de la dinámica de conducción.
El programa electrónico de estabilización (ESP) incluye el bloqueo electró-
nico del diferencial (EDS) y la regulación antipatinaje en la aceleración (TCS).
El ESP funciona conjuntamente con el ABS. Si falla el ESP o el ABS se
encienden ambos testigos de control.
El ESP se activa automáticamente al poner en marcha el motor.
Por lo general, el ESP debería estar siempre activado, y sólo se debe desac-
tivar presionando la tecla ⇒fig. 114 en aquellos casos en los que se
desee que patinen las ruedas.
Por ejemplo:
•al conducir con cadenas para la nieve,
¡ATENCIÓN! (continuación)
Fig. 114 Detalle de la
consola central: tecla ESP

s2sc.2.book Seite 162 Dienstag, 18. Juli 2006 3:39 15

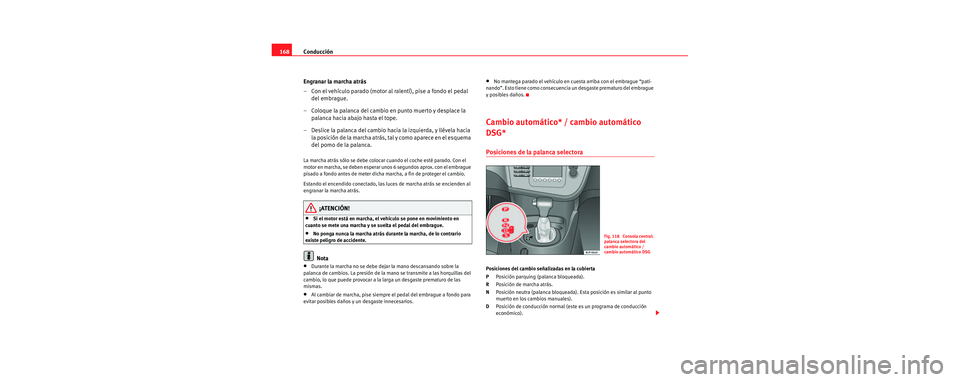

Conducción
168
Engranar la marcha atrás
– Con el vehículo parado (motor al ralentí), pise a fondo el pedal del embrague.
– Coloque la palanca del cambio en punto muerto y desplace la palanca hacia abajo hasta el tope.
– Deslice la palanca del cambio hacia la izquierda, y llévela hacia la posició n de la ma rcha a trá s, tal y com o aparece e n e l esq ue ma
del pomo de la palanca.
La marcha atrás sólo se debe coloca r cuando el coche esté parado. Con el
motor en marcha, se deben esperar unos 6 segundos aprox. con el embrague
pisado a fondo antes de meter dicha marcha, a fin de proteger el cambio.
Estando el encendido conectado, las luces de marcha atrás se encienden al
engranar la marcha atrás.
¡ATENCIÓN!
•Si el motor está en marcha, el vehículo se pone en movimiento en
cuanto se mete una marcha y se suelta el pedal del embrague.
•No ponga nunca la marcha atrás durante la marcha, de lo contrario
existe peligro de accidente.
Nota
•Durante la marcha no se debe dejar la mano descansando sobre la
palanca de cambios. La presión de la mano se transmite a las horquillas del
cambio, lo que puede provocar a la larga un desgaste prematuro de las
mismas.
•Al cambiar de marcha, pise siempre el pedal del embrague a fondo para
evitar posibles daños y un desgaste innecesarios.
•No mantega parado el vehículo en cu esta arriba con el embrague “pati-
nando”. Esto tiene como consecuencia un desgaste prematuro del embrague
y posibles daños.
Cambio automático* / cambio automático
DSG*
Posiciones de la palanca selectora
Posiciones del cambio señalizadas en la cubierta
P Posición parquing (palanca bloqueada).
R Posición de marcha atrás.
N Posición neutra (palanca bloqueada). Esta posición es similar al punto
muerto en los cambios manuales).
D Posición de conducción normal (este es un programa de conducción
económico).
Fig. 118 Consola central:
palanca selectora del
cambio automático /
cambio automático DSG
s2sc.2.book Seite 168 Dienstag, 18. Juli 2006 3:39 15

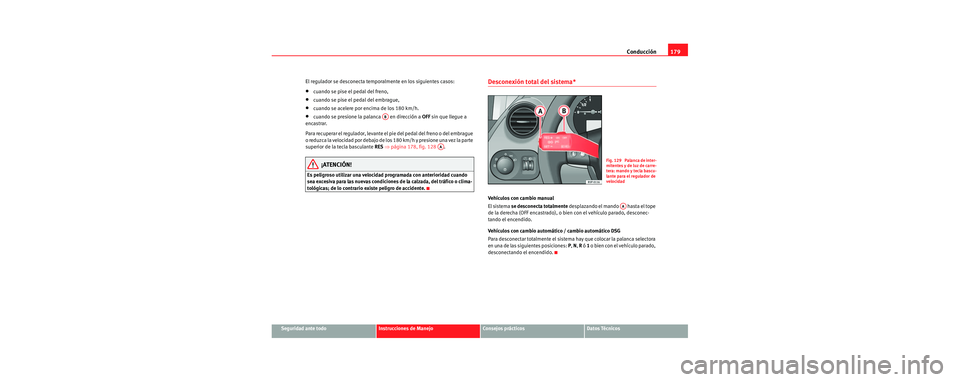

Conducción179
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
El regulador se desconecta temporalmente en los siguientes casos:
•cuando se pise el pedal del freno,
•cuando se pise el pedal del embrague,
•cuando se acelere por encima de los 180 km/h.
•cuando se presione la palanca en dirección a
OFF sin que llegue a
encastrar.
Para recuperar el regulador, levante el pie del pedal del freno o del embrague
o reduzca la velocidad por debajo de los 180 km/h y presione una vez la parte
superior de la tecla basculante RES ⇒ página 178, fig. 128 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.
Desconexión total del sistema*
Vehículos con cambio manual
El sistema se desconecta totalmente desplazando el mando hasta el tope
de la derecha (OFF encastrado), o bien con el vehículo parado, desconec-
tando el encendido.
Vehículos con cambio automático / cambio automático DSG
Para desconectar totalmente el sistema hay que colocar la palanca selectora
en una de las siguientes posiciones: P, N , R ó 1 o bien con el vehículo parado,
desconectando el encendido.
AB
AA
Fig. 129 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
s2sc.2.book Seite 179 Dienstag, 18. Juli 2006 3:39 15

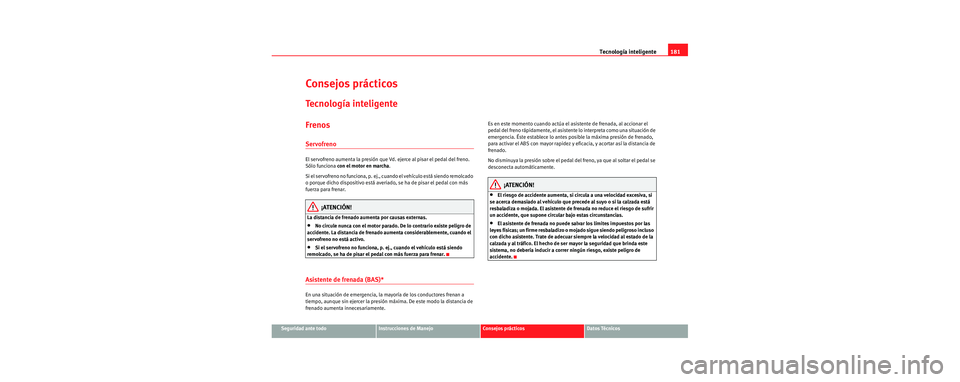

Tecnología inteligente181
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Consejos prácticos
Tecnología inteligente
Frenos
Servofreno
El servofreno aumenta la presión que Vd . ejerce al pisar el pedal del freno.
Sólo funciona con el motor en marcha .
Si el servofreno no funciona, p. ej., cuando el vehículo está siendo remolcado
o porque dicho dispositivo está averiado, se ha de pisar el pedal con más
fuerza para frenar.
¡ATENCIÓN!
La distancia de frenado aumenta por causas externas.
•No circule nunca con el motor parado. De lo contrario existe peligro de
accidente. La distancia de frenado aumenta considerablemente, cuando el
servofreno no está activo.
•Si el servofreno no funciona, p. ej ., cuando el vehículo está siendo
remolcado, se ha de pisar el pedal con más fuerza para frenar.
Asistente de frenada (BAS)*
En una situación de emergencia, la mayoría de los conductores frenan a
tiempo, aunque sin ejercer la presión máxima. De este modo la distancia de
frenado aumenta innecesariamente. Es en este momento cuando actúa el asistente de frenada, al accionar el
pedal del freno rápidamente, el asistente lo interpreta como una situación de
emergencia. Éste establece lo antes posible la máxima presión de frenado,
para activar el ABS con mayor rapidez y eficacia, y acortar así la distancia de
frenado.
No disminuya la presión sobre el pedal de
l freno, ya que al soltar el pedal se
desconecta automáticamente.
¡ATENCIÓN!
•El riesgo de accidente aumenta, si circula a una velocidad excesiva, si
se acerca demasiado al vehículo que precede al suyo o si la calzada está
resbaladiza o mojada. El asistente de frenada no reduce el riesgo de sufrir
un accidente, que supone circular bajo estas circunstancias.
•El asistente de frenada no puede salvar los límites impuestos por las
leyes físicas; un firme resbaladizo o mojado sigue siendo peligroso incluso
con dicho asistente. Trate de adecuar siempre la velocidad al estado de la
calzada y al tráfico. El hecho de ser mayor la seguridad que brinda este
sistema, no debería inducir a correr ningún riesgo, existe peligro de
accidente.
s2sc.2.book Seite 181 Dienstag, 18. Juli 2006 3:39 15
