Seat Leon 5D 2007 Manual de instrucciones (in Spanish)

Conducción y medio ambiente189
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

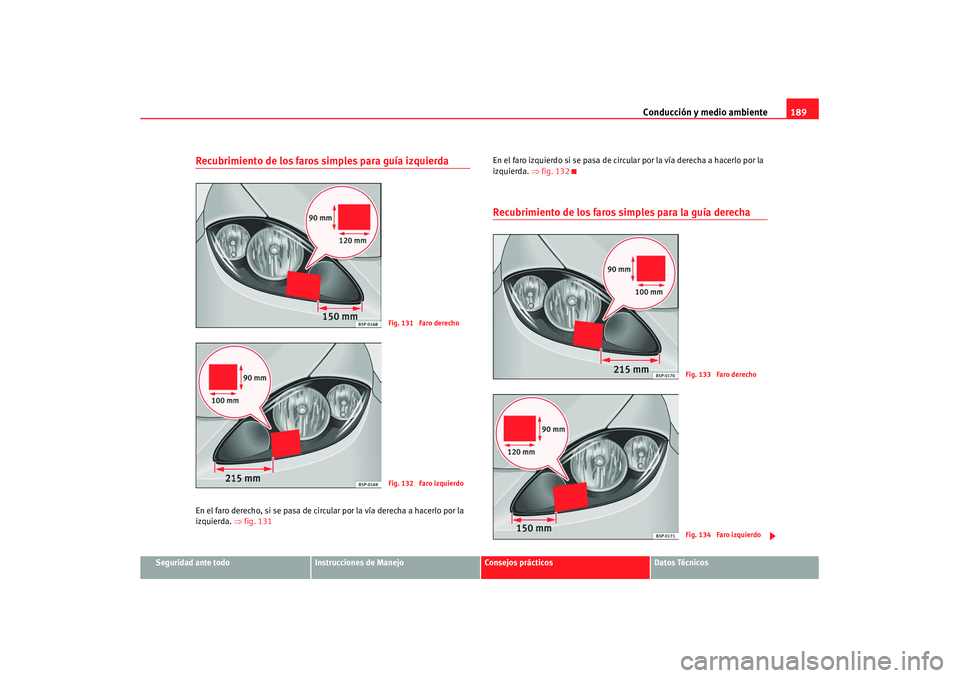

Recubrimiento de los faros simples para guía izquierdaEn el faro derecho, si se pasa de circular por la vía derecha a hacerlo por la
izquierda. ⇒fig. 131 En el faro izquierdo si se pasa de circular por la vía derecha a hacerlo por la
izquierda.
⇒fig. 132
Recubrimiento de los faros simples para la guía derecha
Fig. 131 Faro derechoFig. 132 Faro izquierdo
Fig. 133 Faro derechoFig. 134 Faro izquierdo
s2ps.5.book Seite 189 Freitag, 20. Juli 2007 4:34 16

Conducción y medio ambiente
190En el faro derecho, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.
En el faro izquierdo, si se pasa de circular por la vía izquierda a hacerlo por la

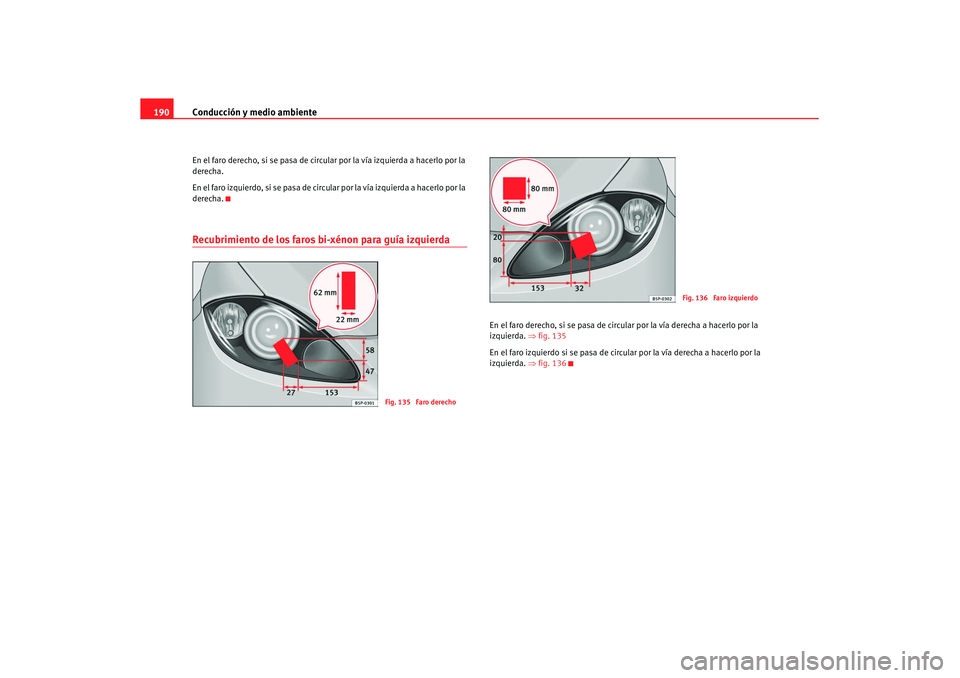

derecha.Recubrimiento de los faros bi-xénon para guía izquierda
En el faro derecho, si se pasa de circular por la vía derecha a hacerlo por la
izquierda. ⇒fig. 135
En el faro izquierdo si se pasa de circular por la vía derecha a hacerlo por la
izquierda. ⇒fig. 136
Fig. 135 Faro derecho
Fig. 136 Faro izquierdo
s2ps.5.book Seite 190 Freitag, 20. Juli 2007 4:34 16

Conducción y medio ambiente191
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Recubrimiento de los faros bi-xénon para la guía derechaEn el faro derecho, si se pasa de circul ar por la vía izquierda a hacerlo por la
derecha. En el faro izquierdo, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.
Observaciones generalesEl consumo de combustible, la contaminación medioambiental y el desgaste
del motor, frenos y neumáticos depende en gran medida de su estilo de
conducción. El consumo de combustible se puede reducir de un 10 a un 15
% conduciendo con anticipación y económicamente. A continuación le
damos algunos consejos con los que "aliviará" el medioambiente y, al mismo
tiempo, su bolsillo.
Conducir con moderación
Cuando el vehículo consume más combustible es al acelerar. Conduciendo
con moderación hay que frenar menos y, por lo tanto, acelerar también
menos. Si es posible, deje rodar el vehículo con una
marcha puesta, por
ejemplo, si ve que delante tiene un semáforo en rojo.
Cambiar de marcha para ahorrar energía
Una forma efectiva de ahorrar combustible consiste en cambiar pronto a una
marcha más larga. Las personas que apuran al máximo las marchas
consumen combustible innecesariamente.
Cambio manual: Cambie de primera a segunda marcha tan pronto como sea
posible. Recomendamos que, siempre que sea posible, cambie a una marcha
superior al llegar a unas 2.000 revoluciones.
Cambio automático: Acelere con moderación y evite la posición “kick-down”
(acelerón).
Fig. 137 Faro derechoFig. 138 Faro izquierdo
s2ps.5.book Seite 191 Freitag, 20. Juli 2007 4:34 16
Conducción económica y medioambiental

Conducción y medio ambiente

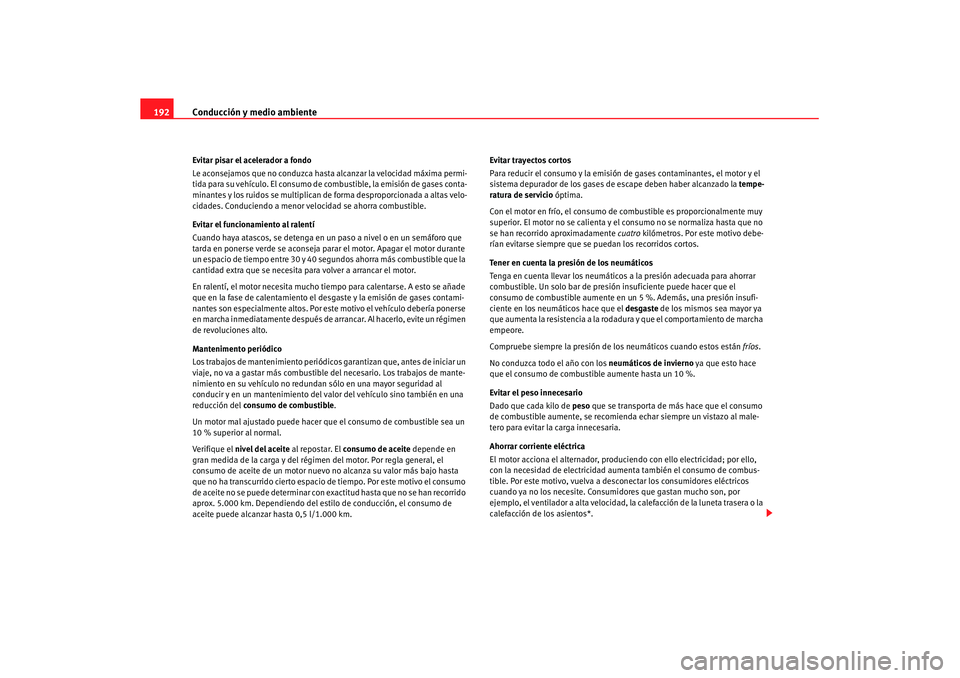

192Evitar pisar el acelerador a fondo
Le aconsejamos que no conduzca hasta alcanzar la velocidad máxima permi-
tida para su vehículo. El consumo de combustible, la emisión de gases conta-
minantes y los ruidos se multiplican de forma desproporcionada a altas velo-
cidades. Conduciendo a menor ve locidad se ahorra combustible.
Evitar el funcionamiento al ralentí
Cuando haya atascos, se detenga en un paso a nivel o en un semáforo que
tarda en ponerse verde se aconseja parar el motor. Apagar el motor durante
un espacio de tiempo entre 30 y 40 segundos ahorra más combustible que la
cantidad extra que se necesita para volver a arrancar el motor.
En ralentí, el motor necesita mucho tiempo para calentarse. A esto se añade
que en la fase de calentamiento el desgaste y la emisión de gases contami-
nantes son especialmente altos. Por es te motivo el vehículo debería ponerse
en marcha inmediatamente después de arrancar. Al hacerlo, evite un régimen
de revoluciones alto.
Mantenimento periódico
Los trabajos de mantenimiento periódicos garantizan que, antes de iniciar un
viaje, no va a gastar más combustible del necesario. Los trabajos de mante-
nimiento en su vehículo no redundan sólo en una mayor seguridad al
conducir y en un mantenimiento del valor del vehículo sino también en una
reducción del consumo de combustible.
Un motor mal ajustado puede hacer que el consumo de combustible sea un
10 % superior al normal.
Verifique el nivel del aceite al repostar. El consumo de aceite depende en
gran medida de la carga y del régimen del motor. Por regla general, el
consumo de aceite de un motor nuevo no alcanza su valor más bajo hasta
que no ha transcurrido cierto espacio de tiempo. Por este motivo el consumo
de aceite no se puede determinar con exactitud hasta que no se han recorrido
aprox. 5.000 km. Dependiendo del estilo de conducción, el consumo de
aceite puede alcanzar hasta 0,5 l/1.000 km. Evitar trayectos cortos
Para reducir el consumo y la emisión de gases contaminantes, el motor y el
sistema depurador de los gases de escape deben haber alcanzado la
tempe-
ratura de servicio óptima.
Con el motor en frío, el consumo de combustible es proporcionalmente muy
superior. El motor no se calienta y el consumo no se normaliza hasta que no
se han recorrido aproximadamente cuatro kilómetros. Por este motivo debe-
rían evitarse siempre que se puedan los recorridos cortos.
Tener en cuenta la presión de los neumáticos
Tenga en cuenta llevar los neumáticos a la presión adecuada para ahorrar
combustible. Un solo bar de presión insuficiente puede hacer que el
consumo de combustible aumente en un 5 %. Además, una presión insufi-
ciente en los neumáticos hace que el desgaste de los mismos sea mayor ya
que aumenta la resistencia a la rodadura y que el comportamiento de marcha
empeore.
Compruebe siempre la presión de los neumáticos cuando estos están fríos.
No conduzca todo el año con los neumáticos de invierno ya que esto hace
que el consumo de combustible aumente hasta un 10 %.
Evitar el peso innecesario
Dado que cada kilo de peso que se transporta de más hace que el consumo
de combustible aumente, se recomienda echar siempre un vistazo al male-
tero para evitar la carga innecesaria.
Ahorrar corriente eléctrica
El motor acciona el alternador, produc iendo con ello electricidad; por ello,
con la necesidad de electricidad aumenta también el consumo de combus-
tible. Por este motivo, vuelva a desconectar los consumidores eléctricos
cuando ya no los necesite. Consumidores que gastan mucho son, por
ejemplo, el ventilador a alta velocidad, la calefacción de la luneta trasera o la
calefacción de los asientos*.
s2ps.5.book Seite 192 Freitag, 20. Juli 2007 4:34 16

Conducción y medio ambiente193
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

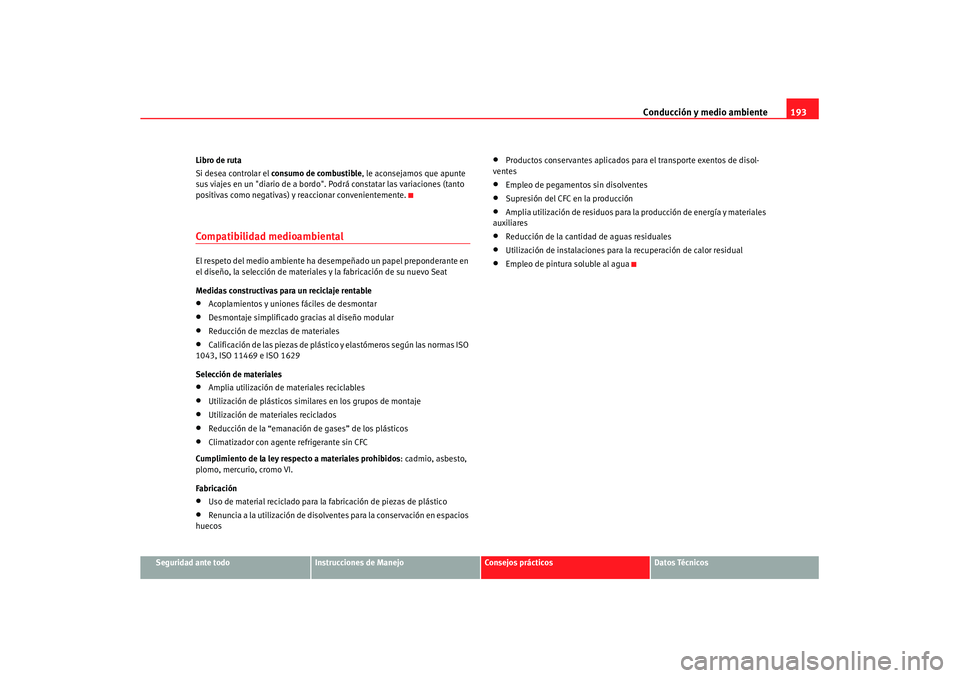

Libro de ruta
Si desea controlar el
consumo de combustible , le aconsejamos que apunte
sus viajes en un "diario de a bordo". Podrá constatar las variaciones (tanto
positivas como negativas) y reaccionar convenientemente.
Compatibilidad medioambientalEl respeto del medio ambiente ha desempeñado un papel preponderante en
el diseño, la selección de materiales y la fabricación de su nuevo Seat
Medidas constructivas para un reciclaje rentable•
Acoplamientos y uniones fáciles de desmontar
•
Desmontaje simplificado gracias al diseño modular
•
Reducción de mezclas de materiales
•
Calificación de las piezas de plástico y elastómeros según las normas ISO
1043, ISO 11469 e ISO 1629
Selección de materiales
•
Amplia utilización de materiales reciclables
•
Utilización de plásticos simila res en los grupos de montaje
•
Utilización de materiales reciclados
•
Reducción de la “emanación de gases” de los plásticos
•
Climatizador con agente refrigerante sin CFC
Cumplimiento de la ley respecto a materiales prohibidos : cadmio, asbesto,
plomo, mercurio, cromo VI.
Fabricación
•
Uso de material reciclado para la fabricación de piezas de plástico
•
Renuncia a la utilización de disolven tes para la conservación en espacios
huecos
•
Productos conservantes aplicados para el transporte exentos de disol-
ventes
•
Empleo de pegamentos sin disolventes
•
Supresión del CFC en la producción
•
Amplia utilización de residuos para la producción de energía y materiales
auxiliares
•
Reducción de la cantidad de aguas residuales
•
Utilización de instalaciones para la recuperación de calor residual
•
Empleo de pintura soluble al agua
s2ps.5.book Seite 193 Freitag, 20. Juli 2007 4:34 16

Conducción con remolque
194Conducción con remolqueInstrucciones a tener en cuentaEl vehículo puede utilizarse también para tirar de un remolque con el debido
equipamiento técnico.
Si el vehículo lleva de fábrica un dispositivo de remolque, ello implica que va
provisto de todo lo necesario, desde el punto de vista técnico y legal, para
poder conducir con remolque. Para el montaje posterior de un dispositivo de
remolque consulte ⇒página 196.
Conector
Su vehículo dispone de un conector de 12 contactos para la conexión eléc-
trica entre el vehículo y el remolque.
En el caso de que el remolque tenga un conector de 7 contactos habrá que
utilizar un cable adaptador. Éste lo podrá adquirir en cualquier Servicio
Té cn i co .
Carga de remolque / carga de apoyo
No se debe sobrepasar la carga de remolque autorizada. En el caso de no
utilizar la carga máxima de remolque autorizada podrán superarse
pendientes de mayor inclinación.
Las cargas de remolque indicadas sólo son válidas para altitudes que no
superen los 1.000 m por encima del nivel del mar. Dado que un aumento de
la altitud y la consiguiente reducción de la densidad atmosférica hacen que
disminuya el rendimiento del motor y con ello la capacidad de superar
pendientes, la carga de remolque ad misible disminuye proporcionalmente a
la altitud. El peso autorizado del conjunto vehículo tractor/remolque debe
reducirse en un 10% por cada 1.000 m de altura. Por peso del conjunto vehí-
culo tractor/remolque se entiende la suma del peso del vehículo (cargado) y
del remolque (cargado). La carga de apoyo autorizada sobre el cabezal esfé- rico del dispositivo de remolque de
bería aprovecharse al máximo, aunque
sin sobrepasarla.
Los datos de la placa del modelo del di spositivo de remolque, referidos a la
carga del remolque y a la carga de apoyo , son sólo valores de comprobación
del dispositivo. Los valores referi dos al vehículo, con frecuencia inferiores a
estos valores, figuran en la documentación del vehículo o bien en el
⇒ apartado “Datos Técnicos”.
Distribución de la carga
Distribuya la carga en el remolque de forma que los objetos pesados queden
lo más cerca posible del eje. Sujete los objetos de forma que no puedan
desplazarse.
Presión de los neumáticos
Los valores de presión máxima permitida de los neumáticos figuran en el
adhesivo que se encuentra en la cara interior de la tapa del depósito de
combustible. La presión de los neumáti cos del remolque se rige por la reco-
mendación del fabricante del mismo.
Retrovisores exteriores
Si los retrovisores de serie no propor cionan suficiente visibilidad circulando
con remolque, habrá que instalar retrovisores exteriores adicionales. Los dos
retrovisores exteriores deberían ir fi jados a radios abatibles. Ajústelos de
forma que la visibilidad sea siempre suficiente.
¡ATENCIÓN!
No lleve nunca personas en el remolque, pues correrían un gran peligro.
s2ps.5.book Seite 194 Freitag, 20. Juli 2007 4:34 16

Conducción con remolque195
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

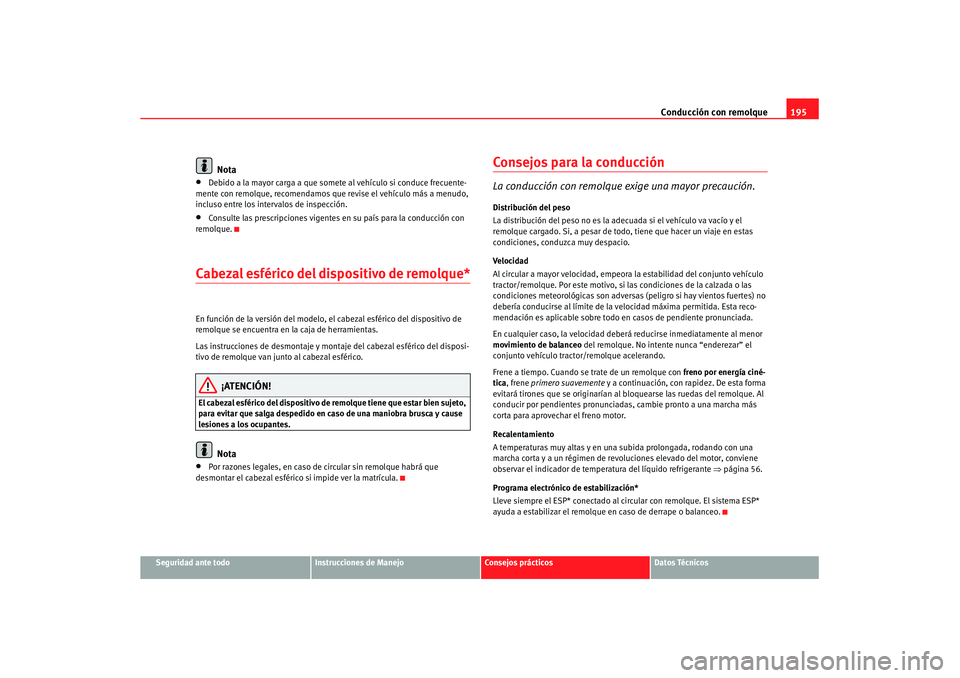

Nota
•
Debido a la mayor carga a que somete al vehículo si conduce frecuente-
mente con remolque, recomendamos que revise el vehículo más a menudo,
incluso entre los intervalos de inspección.
•
Consulte las prescripciones vigentes en su país para la conducción con
remolque.
Cabezal esférico del dispositivo de remolque*En función de la versión del modelo, el cabezal esférico del dispositivo de
remolque se encuentra en la caja de herramientas.
Las instrucciones de desmontaje y montaje del cabezal esférico del disposi-
tivo de remolque van junto al cabezal esférico.
¡ATENCIÓN!
El cabezal esférico del dispositivo de remolque tiene que estar bien sujeto,
para evitar que salga despedido en caso de una maniobra brusca y cause
lesiones a los ocupantes.
Nota
•
Por razones legales, en caso de circular sin remolque habrá que
desmontar el cabezal esférico si impide ver la matrícula.
Consejos para la conducciónLa conducción con remolque exige una mayor precaución.Distribución del peso
La distribución del peso no es la adecuada si el vehículo va vacío y el
remolque cargado. Si, a pesar de todo, tiene que hacer un viaje en estas
condiciones, conduzca muy despacio.
Ve l oci dad
Al circular a mayor velocidad, empeora la estabilidad del conjunto vehículo
tractor/remolque. Por este motivo, si las condiciones de la calzada o las
condiciones meteorológicas son adversas (peligro si hay vientos fuertes) no
debería conducirse al lími te de la velocidad máxima permitida. Esta reco-
mendación es aplicable sobre todo en casos de pendiente pronunciada.
En cualquier caso, la velocidad deberá reducirse inmediatamente al menor
movimiento de balanceo del remolque. No intente nunca “enderezar” el
conjunto vehículo tractor/remolque acelerando.
Frene a tiempo. Cuando se trate de un remolque con freno por energía ciné-
tica , frene primero suavemente y a continuación, con rapidez. De esta forma
evitará tirones que se originarían al bloquearse las ruedas del remolque. Al
conducir por pendientes pronunciadas, cambie pronto a una marcha más
corta para aprovechar el freno motor.
Recalentamiento
A temperaturas muy altas y en una subida prolongada, rodando con una
marcha corta y a un régimen de revolu ciones elevado del motor, conviene
observar el indicador de temperatura del líquido refrigerante ⇒página 56.
Programa electrónico de estabilización*
Lleve siempre el ESP* conectado al circular con remolque. El sistema ESP*
ayuda a estabilizar el remolque en caso de derrape o balanceo.
s2ps.5.book Seite 195 Freitag, 20. Juli 2007 4:34 16

Conducción con remolque
196Montaje posterior de un dispositivo de remolque*Es posible reequipar el vehículo posteriormente con un
dispositivo de remolque.
Fig. 139 Puntos de fija-
ción del dispositivo de
remolque
s2ps.5.book Seite 196 Freitag, 20. Juli 2007 4:34 16

Conducción con remolque197
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El montaje posterior de un dispositivo para remolque debe realizarse
conforme a las normas del
fabricante del dispositivo.
Los puntos de sujeción del disposit ivo de remolque, se encuentran en la
parte inferior del vehículo.
La distancia entre el centro del cabezal esférico y el suelo no podrá ser nunca
inferior a la cota indicada, incluso con el vehículo a plena carga, incluyendo
la carga de apoyo máxima.
Cotas para la fijación del dispositivo de remolque:
65 mm (mínimo)
350 mm a 420 mm (vehículo con max. carga)
357 mm
569 mm
875 mm
1040 mm
Montaje de un dispositivo de remolque
•
La conducción con remolque supone un esfuerzo adicional para el vehí-
culo. Por ello, antes de montar un dispositivo de remolque, diríjase a un
Servicio Técnico para comprobar si es necesario adaptar el sistema de refri-
geración de su vehículo.
•
Aténgase a las disposiciones legales de su país (p. ej., montaje de un
testigo de control por separado).
•
Hay que desmontar y montar piezas del vehículo, como p. ej., el para-
golpes trasero. Además, hay que apretar los tornillos que fijan el dispositivo
de remolque con una llave dinamométrica y conectar una toma de corriente
al sistema eléctrico del vehículo. Para ello se requieren conocimientos y
útiles especiales.
•
En la figura podrá apreciar las cotas y los puntos de fijación que deberán
tenerse en cuenta en el montaje poster ior de un dispositivo de remolque.
¡ATENCIÓN!
Acuda a un taller especializado para realizar el montaje posterior de un
dispositivo de remolque.•
Si el dispositivo de remolque no está montado correctamente habrá
peligro de accidente.
•
Para mayor seguridad, observe los datos del manual del fabricante que
adjunta el dispositivo de remolque.¡Cuidado!
•
Si la conexión de la toma de corriente no se realiza correctamente,
pueden producirse daños en el sistema eléctrico del vehículo.Nota
En el acabado deportivo (FR, Cupra......), debido al diseño de su parachoques
no es aconsejable el montaje de un gancho remolque.
AA
ABACADAEAFAG
s2ps.5.book Seite 197 Freitag, 20. Juli 2007 4:34 16

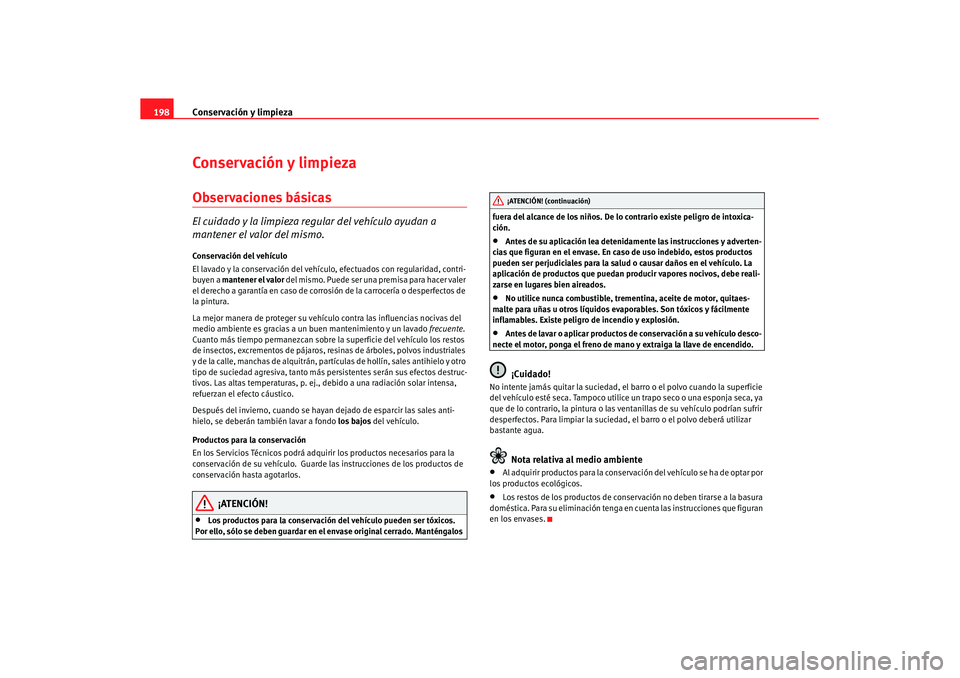

Conservación y limpieza
198Conser vación y limpiezaObservaciones básicasEl cuidado y la limpieza re gular del vehículo ayudan a
mantener el valor del mismo.Conservación del vehículo
El lavado y la conservación del vehículo, efectuados con regularidad, contri-
buyen a mantener el valor del mismo. Puede ser una premisa para hacer valer
el derecho a garantía en caso de corrosión de la carrocería o desperfectos de
la pintura.
La mejor manera de proteger su vehí culo contra las influencias nocivas del
medio ambiente es gracias a un buen mantenimiento y un lavado frecuente.
Cuanto más tiempo permanezcan sobre la superficie del vehículo los restos
de insectos, excrementos de pájaros, resinas de árboles, polvos industriales
y de la calle, manchas de alquitrán, part ículas de hollín, sales antihielo y otro
tipo de suciedad agresiva, tanto más persistentes serán sus efectos destruc-
tivos. Las altas temperaturas, p. ej., debido a una radiación solar intensa,
refuerzan el efecto cáustico.
Después del invierno, cuando se hayan dejado de esparcir las sales anti-
hielo, se deberán también lavar a fondo los bajos del vehículo.
Productos para la conservación
En los Servicios Técnicos podrá adquirir los productos necesarios para la
conservación de su vehículo. Guarde las instrucciones de los productos de
conservación hasta agotarlos.
¡ATENCIÓN!
•
Los productos para la conservación del vehículo pueden ser tóxicos.
Por ello, sólo se deben guardar en el envase original cerrado. Manténgalos fuera del alcance de los niños. De lo contrario existe peligro de intoxica-
ción.
•
Antes de su aplicación lea detenidamente las instrucciones y adverten-
cias que figuran en el envase. En caso de uso indebido, estos productos
pueden ser perjudiciales para la salud o causar daños en el vehículo. La
aplicación de productos que puedan pr oducir vapores nocivos, debe reali-
zarse en lugares bien aireados.
•
No utilice nunca combustible, trementina, aceite de motor, quitaes-
malte para uñas u otros líquidos ev aporables. Son tóxicos y fácilmente
inflamables. Existe peligro de incendio y explosión.
•
Antes de lavar o aplicar productos de conservación a su vehículo desco-
necte el motor, ponga el freno de m ano y extraiga la llave de encendido.¡Cuidado!
No intente jamás quitar la suciedad, el barro o el polvo cuando la superficie
del vehículo esté seca. Tampoco utilice un trapo seco o una esponja seca, ya
que de lo contrario, la pintura o las ventanillas de su vehículo podrían sufrir
desperfectos. Para limpiar la suciedad, el barro o el polvo deberá utilizar
bastante agua.
Nota relativa al medio ambiente
•
Al adquirir productos para la conser vación del vehículo se ha de optar por
los productos ecológicos.
•
Los restos de los productos de conservación no deben tirarse a la basura
doméstica. Para su eliminación tenga en cuenta las instrucciones que figuran
en los envases.¡ATENCIÓN! (continuación)
s2ps.5.book Seite 198 Freitag, 20. Juli 2007 4:34 16
