Seat Leon 5D 2009 Betriebsanleitung (in German)

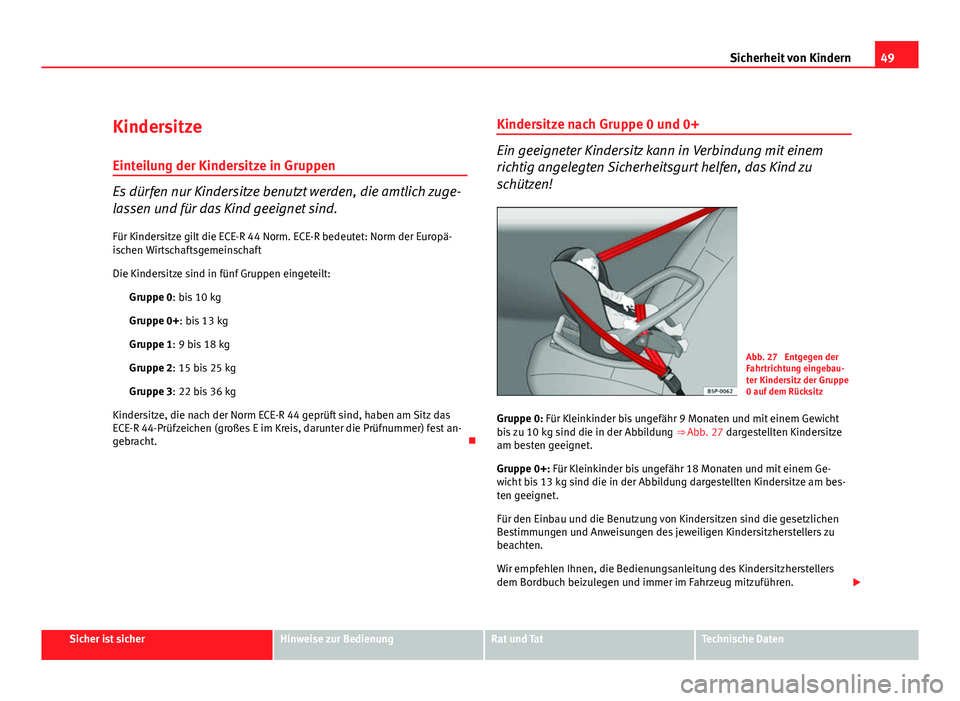

49
Sicherheit von Kindern
Kindersitze
Einteilung der Kindersitze in Gruppen
Es dürfen nur Kindersitze benutzt werden, die amtlich zuge-
lassen und für das Kind geeignet sind. Für Kindersitze gilt die ECE-R 44 Norm. ECE-R bedeutet: Norm der Europä-
ischen Wirtschaftsgemeinschaft
Die Kindersitze sind in fünf Gruppen eingeteilt: Gruppe 0: bis 10 kg
Gruppe 0+: bis 13 kg
Gruppe 1: 9 bis 18 kg
Gruppe 2: 15 bis 25 kg
Gruppe 3: 22 bis 36 kg
Kindersitze, die nach der Norm ECE-R 44 geprüft sind, haben am Sitz das
ECE-R 44-Prüfzeichen (großes E im Kreis, darunter die Prüfnummer) fest an-
gebracht. Kindersitze nach Gruppe 0 und 0+
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 27 Entgegen der
Fahrtrichtung eingebau-
ter Kindersitz der Gruppe
0 auf dem Rücksitz
Gruppe 0: Für Kleinkinder bis ungefähr 9 Monaten und mit einem Gewicht
bis zu 10 kg sind die in der Abbildung ⇒ Abb. 27 dargestellten Kindersitze
am besten geeignet.
Gruppe 0+: Für Kleinkinder bis ungefähr 18 Monaten und mit einem Ge-
wicht bis 13 kg sind die in der Abbildung dargestellten Kindersitze am bes-
ten geeignet.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

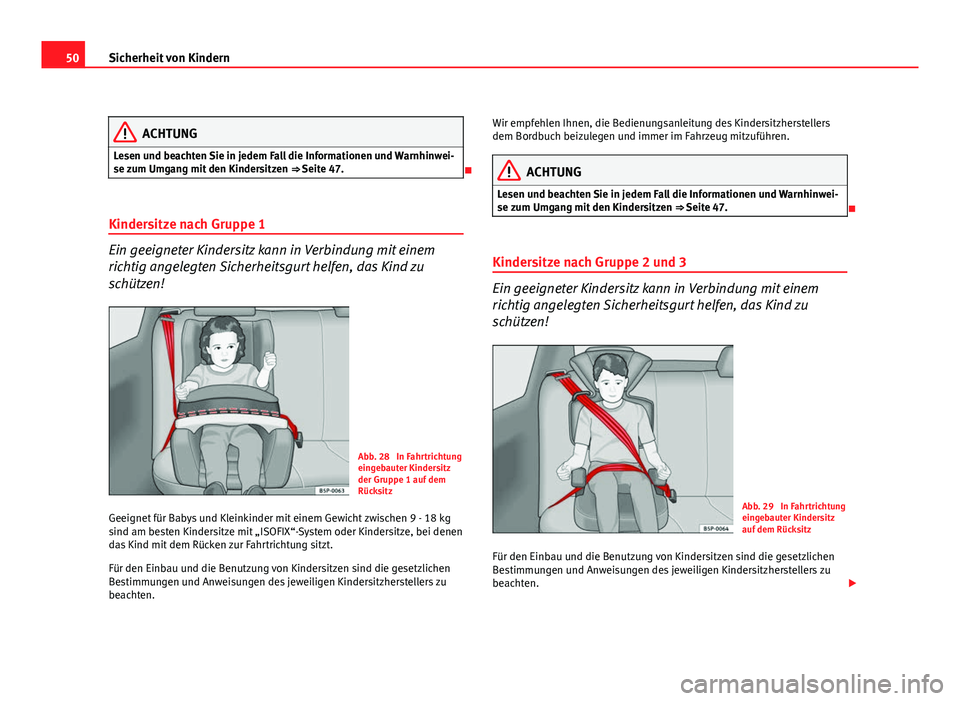

50Sicherheit von Kindern
ACHTUNG
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinwei-
se zum Umgang mit den Kindersitzen ⇒ Seite 47.

Kindersitze nach Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 28 In Fahrtrichtung
eingebauter Kindersitz
der Gruppe 1 auf dem
Rücksitz
Geeignet für Babys und Kleinkinder mit einem Gewicht zwischen 9 - 18 kg
sind am besten Kindersitze mit „ISOFIX“-System oder Kindersitze, bei denen
das Kind mit dem Rücken zur Fahrtrichtung sitzt.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten. Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
ACHTUNG
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinwei-
se zum Umgang mit den Kindersitzen ⇒ Seite 47.

Kindersitze nach Gruppe 2 und 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 29 In Fahrtrichtung
eingebauter Kindersitz
auf dem Rücksitz
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten. 

51
Sicherheit von Kindern
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind
am besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig
angelegten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze
in Verbindung mit einem richtig angelegten Sicherheitsgurt geeignet
⇒ Abb. 29.
ACHTUNG
● Der Schultergurt-Teil muss ungefähr über die Schultermitte und darf
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss
fest am Oberkörper anliegen. Der Beckengurt-Teil muss über das Becken
verlaufen und immer fest anliegen. Es darf nicht über den Bauch verlau-
fen. Ziehen Sie das Gurtband gegebenenfalls etwas nach ⇒ Seite 25, Die
Sicherheitsgurte.
● Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ Seite 47.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

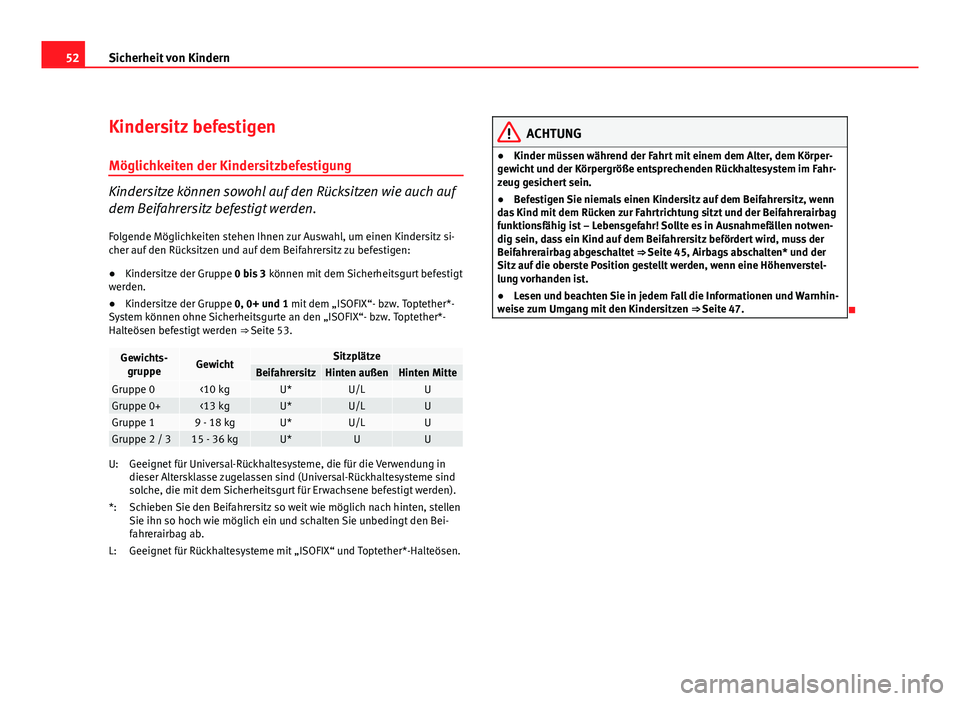

52Sicherheit von Kindern
Kindersitz befestigen
Möglichkeiten der Kindersitzbefestigung
Kindersitze können sowohl auf den Rücksitzen wie auch auf
dem Beifahrersitz befestigt werden.
Folgende Möglichkeiten stehen Ihnen zur Auswahl, um einen Kindersitz si-
cher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:
●Kindersitze der Gruppe 0 bis 3 können mit dem Sicherheitsgurt befestigt
werden.
● Kindersitze der Gruppe 0, 0+ und 1 mit dem „ISOFIX“- bzw. Toptether*-
System können ohne Sicherheitsgurte an den „ISOFIX“- bzw. Toptether*-
Halteösen befestigt werden ⇒ Seite 53.
Gewichts-
gruppeGewichtSitzplätzeBeifahrersitzHinten außenHinten MitteGruppe 0<10 kgU*U/LUGruppe 0+<13 kgU*U/LUGruppe 19 - 18 kgU*U/LUGruppe 2 / 315 - 36 kgU*UU
Geeignet für Universal-Rückhaltesysteme, die für die Verwendung in
dieser Altersklasse zugelassen sind (Universal-Rückhaltesysteme sind
solche, die mit dem Sicherheitsgurt für Erwachsene befestigt werden).
Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen
Sie ihn so hoch wie möglich ein und schalten Sie unbedingt den Bei-
fahrerairbag ab.
Geeignet für Rückhaltesysteme mit „ISOFIX“ und Toptether*-Halteösen.
U:
*:
L:
ACHTUNG
● Kinder müssen während der Fahrt mit einem dem Alter, dem Körper-
gewicht und der Körpergröße entsprechenden Rückhaltesystem im Fahr-
zeug gesichert sein.
● Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwen-
dig sein, dass ein Kind auf dem Beifahrersitz befördert wird, muss der
Beifahrerairbag abgeschaltet ⇒ Seite 45, Airbags abschalten* und der
Sitz auf die oberste Position gestellt werden, wenn eine Höhenverstel-
lung vorhanden ist.
● Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ Seite 47.


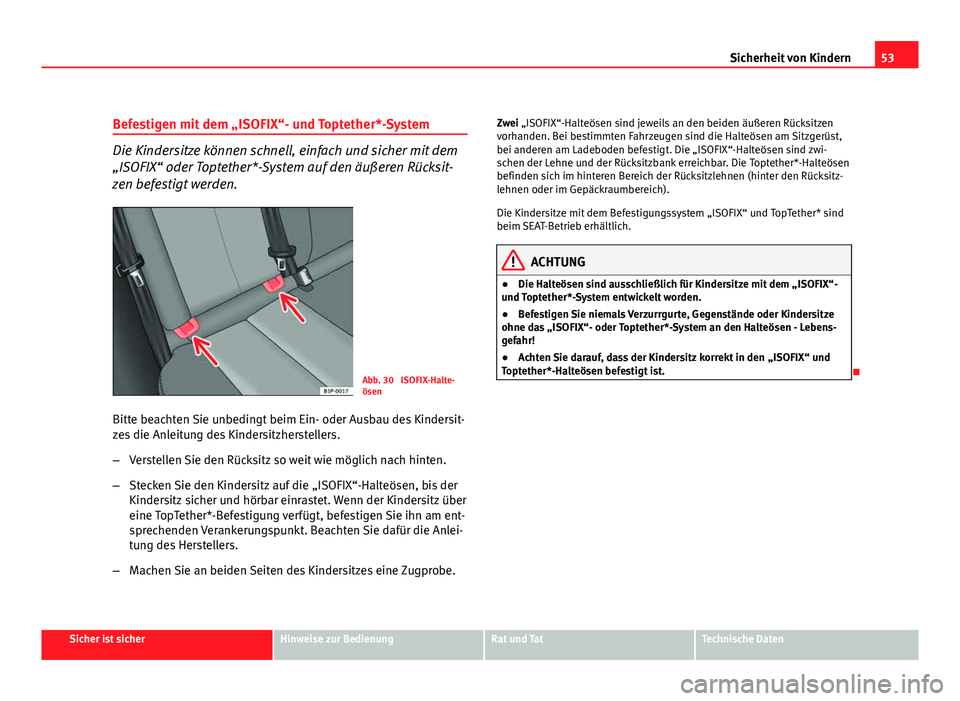

53
Sicherheit von Kindern
Befestigen mit dem „ISOFIX“- und Toptether*-System
Die Kindersitze können schnell, einfach und sicher mit dem
„ISOFIX“ oder Toptether*-System auf den äußeren Rücksit-
zen befestigt werden.
Abb. 30 ISOFIX-Halte-
ösen
Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kindersit-
zes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten.
– Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine TopTether*-Befestigung verfügt, befestigen Sie ihn am ent-
sprechenden Verankerungspunkt. Beachten Sie dafür die Anlei-
tung des Herstellers.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe. Zwei „ISOFIX“-Halteösen sind jeweils an den beiden äußeren Rücksitzen
vorhanden. Bei bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst,
bei anderen am Ladeboden befestigt. Die „ISOFIX“-Halteösen sind zwi-
schen der Lehne und der Rücksitzbank erreichbar. Die Toptether*-Halteösen
befinden sich im hinteren Bereich der Rücksitzlehnen (hinter den Rücksitz-
lehnen oder im Gepäckraumbereich).
Die Kindersitze mit dem Befestigungssystem „ISOFIX“ und TopTether* sind
beim SEAT-Betrieb erhältlich.
ACHTUNG
● Die Halteösen sind ausschließlich für Kindersitze mit dem „ISOFIX“-
und Toptether*-System entwickelt worden.
● Befestigen Sie niemals Verzurrgurte, Gegenstände oder Kindersitze
ohne das „ISOFIX“- oder Toptether*-System an den Halteösen - Lebens-
gefahr!
● Achten Sie darauf, dass der Kindersitz korrekt in den „ISOFIX“ und
Toptether*-Halteösen befestigt ist.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

54Cockpit

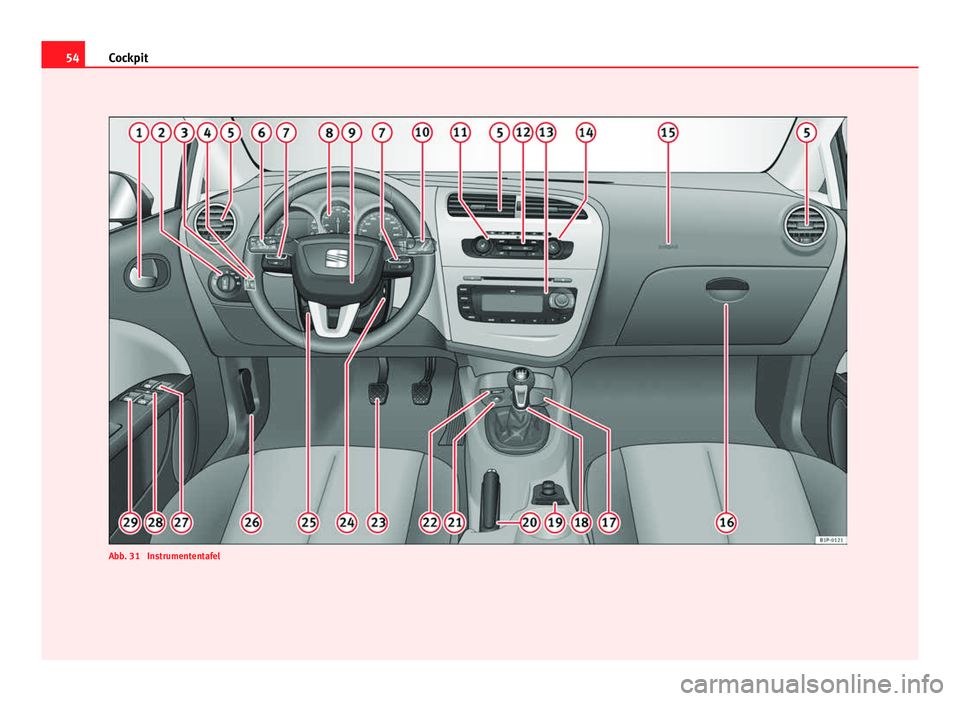

Abb. 31 Instrumententafel

55
Cockpit

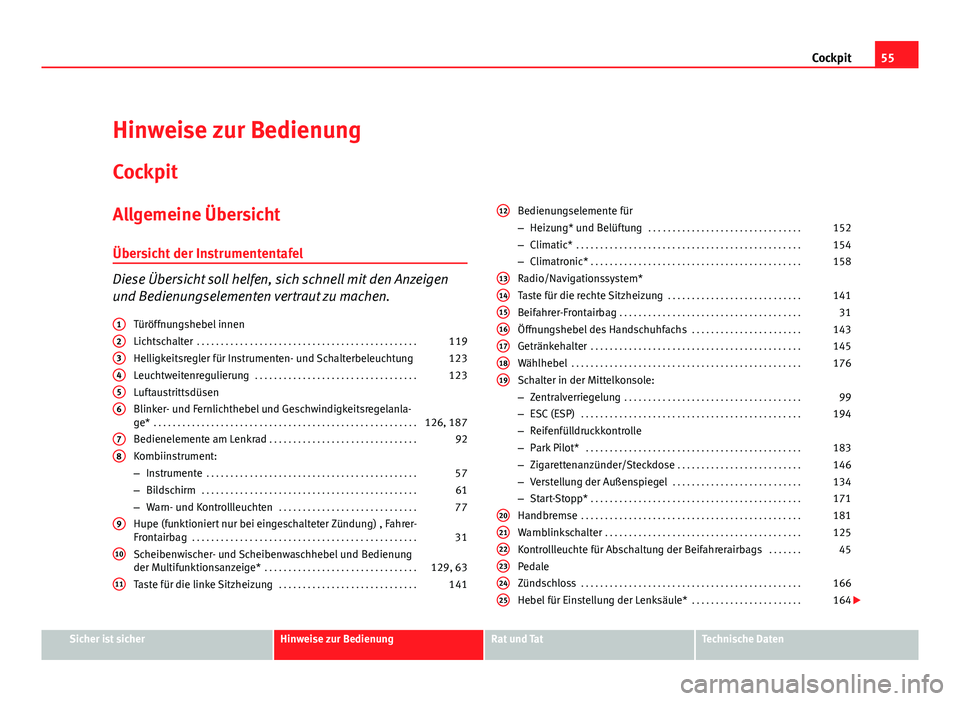

Hinweise zur Bedienung
Cockpit
Allgemeine Übersicht
Übersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen. Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung 123
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Luftaustrittsdüsen
Blinker- und Fernlichthebel und Geschwindigkeitsregelanla-
ge* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126, 187
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Kombiinstrument:
– Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
– Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
– Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129, 63
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
1
23456
78
9
10
11
Bedienungselemente für
–
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . . . . .143
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Schalter in der Mittelkonsole:
– Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
– ESC (ESP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
– Reifenfülldruckkontrolle
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
– Zigarettenanzünder/Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . 146
– Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
– Start-Stopp* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .45
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . . . . .164
12
13141516171819
202122232425
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

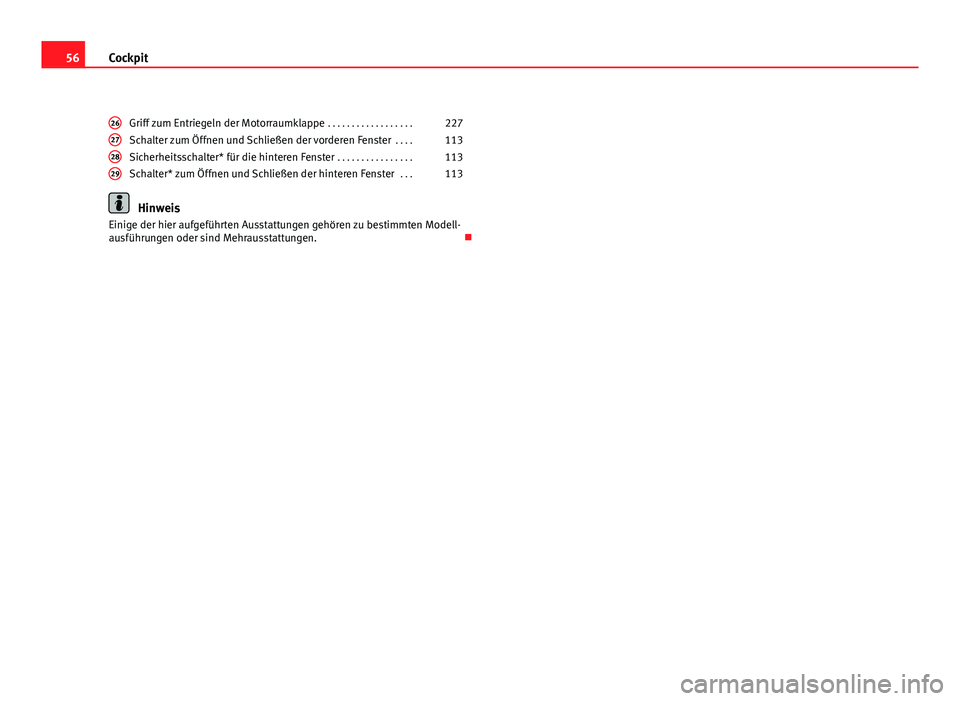

56Cockpit
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . . . .227
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .113
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . . . .113
Schalter* zum Öffnen und Schließen der hinteren Fenster . . .113
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen. 
26272829

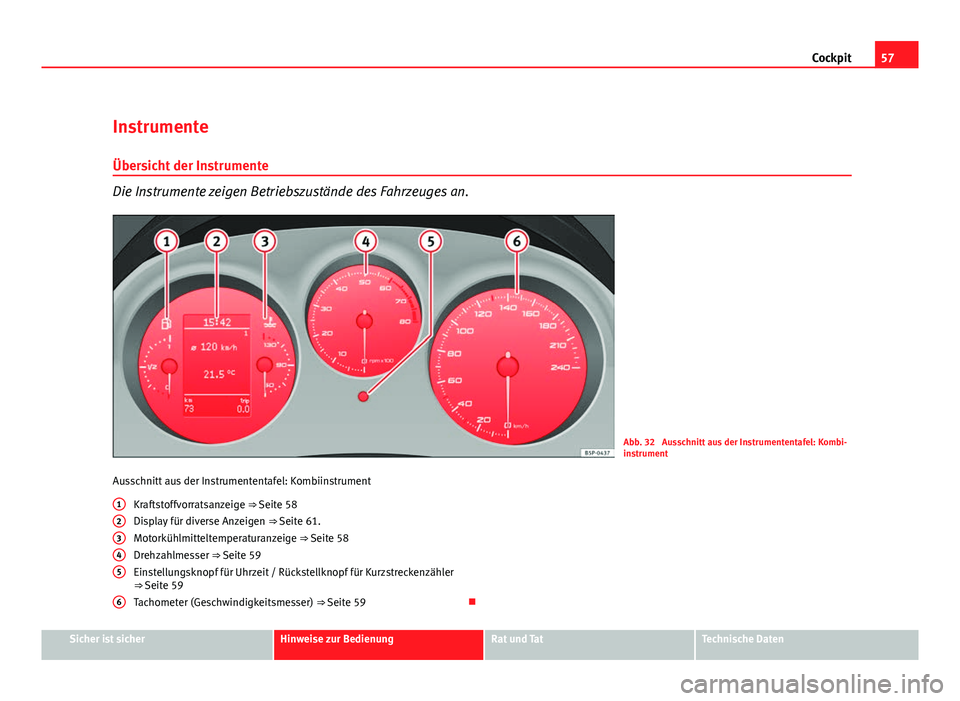

57
Cockpit
Instrumente
Übersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Abb. 32 Ausschnitt aus der Instrumententafel: Kombi-
instrument
Ausschnitt aus der Instrumententafel: Kombiinstrument Kraftstoffvorratsanzeige ⇒ Seite 58
Display für diverse Anzeigen ⇒ Seite 61.
Motorkühlmitteltemperaturanzeige ⇒ Seite 58
Drehzahlmesser ⇒ Seite 59
Einstellungsknopf für Uhrzeit / Rückstellknopf für Kurzstreckenzähler
⇒ Seite 59
Tachometer (Geschwindigkeitsmesser) ⇒ Seite 59 
1
2345
6
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

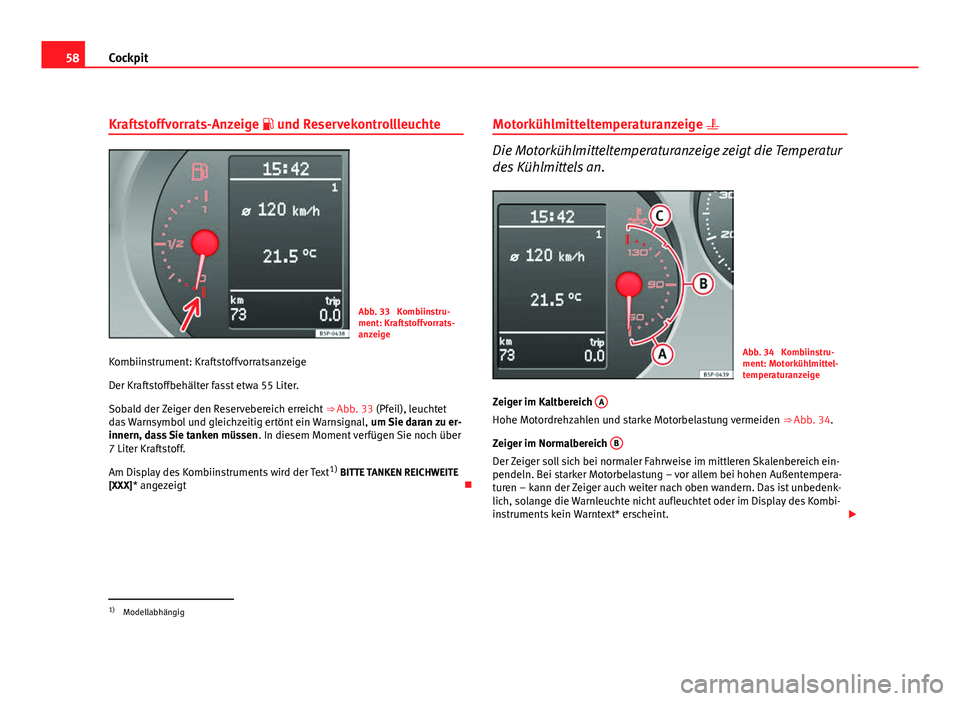

58Cockpit
Kraftstoffvorrats-Anzeige  und Reservekontrollleuchte
Abb. 33 Kombiinstru-
ment: Kraftstoffvorrats-
anzeige
Kombiinstrument: Kraftstoffvorratsanzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒ Abb. 33 (Pfeil), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu er-
innern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über
7 Liter Kraftstoff.
Am Display des Kombiinstruments wird der Text 1)
BITTE TANKEN REICHWEITE
[XXX]* angezeigt Motorkühlmitteltemperaturanzeige 
Die Motorkühlmitteltemperaturanzeige zeigt die Temperatur
des Kühlmittels an.
Abb. 34 Kombiinstru-
ment: Motorkühlmittel-
temperaturanzeige
Zeiger im Kaltbereich A
Hohe Motordrehzahlen und starke Motorbelastung vermeiden
⇒ Abb. 34.
Zeiger im Normalbereich B
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich ein-
pendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempera-
turen – kann der Zeiger auch weiter nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display des Kombi-
instruments kein Warntext* erscheint.

1)
Modellabhängig
