Seat Leon 5D 2016 Betriebsanleitung (in German)

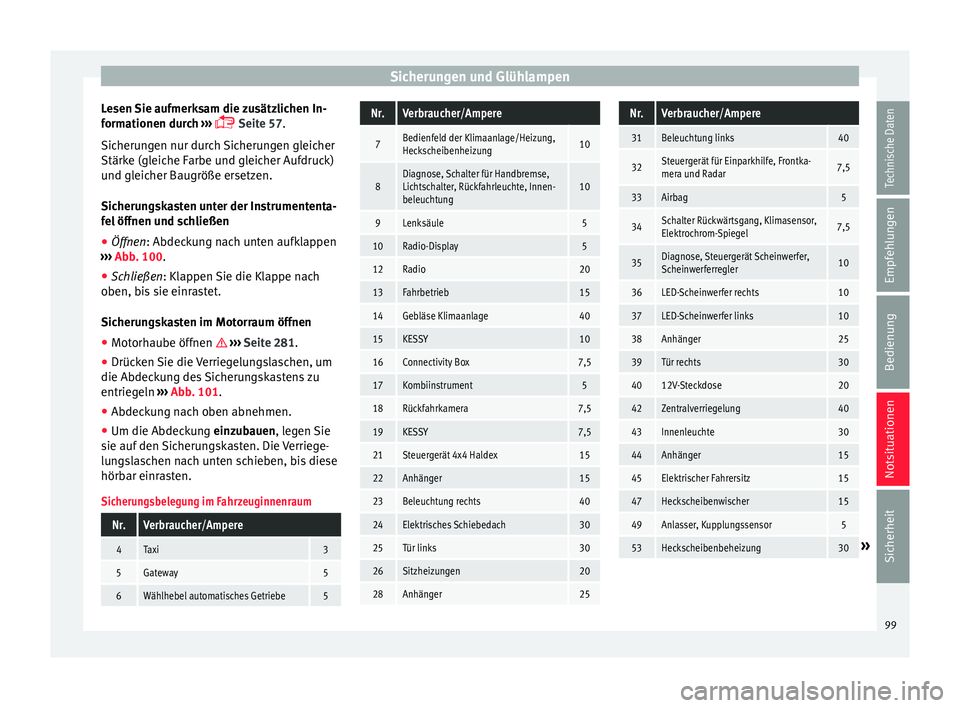

Sicherungen und Glühlampen
Lesen Sie aufmerksam die zusätzlichen In-
f orm
ationen dur
ch ›››
 Seite 57
.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Sicherungskasten unter der Instrumententa-
fel öffnen und schließen
● Öffnen: Abdecku
ng nach unten aufklappen
››› Abb. 100.
● Schließen: Klappen
Sie die Klappe nach
oben, bis sie einrastet.
Sicherungskasten im Motorraum öffnen
● Motorhaube öffnen  ›››
Seite 281.
● Drücken Sie die Verriegelungslaschen, um
die Abdecku
ng des Sicherungskastens zu
entriegeln ››› Abb. 101.
● Abdeckung nach oben abnehmen.
● Um die Abdeckung einzub
auen, legen Sie
sie auf den Sicherungskasten. Die Verriege-
lungslaschen nach unten schieben, bis diese
hörbar einrasten.
Sicherungsbelegung im Fahrzeuginnenraum
Nr.Verbraucher/Ampere
4Taxi3
5Gateway5
6Wählhebel automatisches Getriebe5
Nr.Verbraucher/Ampere
7Bedienfeld der Klimaanlage/Heizung,
Heckscheibenheizung10
8Diagnose, Schalter für Handbremse,
Lichtschalter, Rückfahrleuchte, Innen-
beleuchtung10
9Lenksäule5
10Radio-Display5
12Radio20
13Fahrbetrieb15
14Gebläse Klimaanlage40
15KESSY10
16Connectivity Box7,5
17Kombiinstrument5
18Rückfahrkamera7,5
19KESSY7,5
21Steuergerät 4x4 Haldex15
22Anhänger15
23Beleuchtung rechts40
24Elektrisches Schiebedach30
25Tür links30
26Sitzheizungen20
28Anhänger25
Nr.Verbraucher/Ampere
31Beleuchtung links40
32Steuergerät für Einparkhilfe, Frontka-
mera und Radar7,5
33Airbag5
34Schalter Rückwärtsgang, Klimasensor,
Elektrochrom-Spiegel7,5
35Diagnose, Steuergerät Scheinwerfer,
Scheinwerferregler10
36LED-Scheinwerfer rechts10
37LED-Scheinwerfer links10
38Anhänger25
39Tür rechts30
4012V-Steckdose20
42Zentralverriegelung40
43Innenleuchte30
44Anhänger15
45Elektrischer Fahrersitz15
47Heckscheibenwischer15
49Anlasser, Kupplungssensor5
53Heckscheibenbeheizung30» 99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

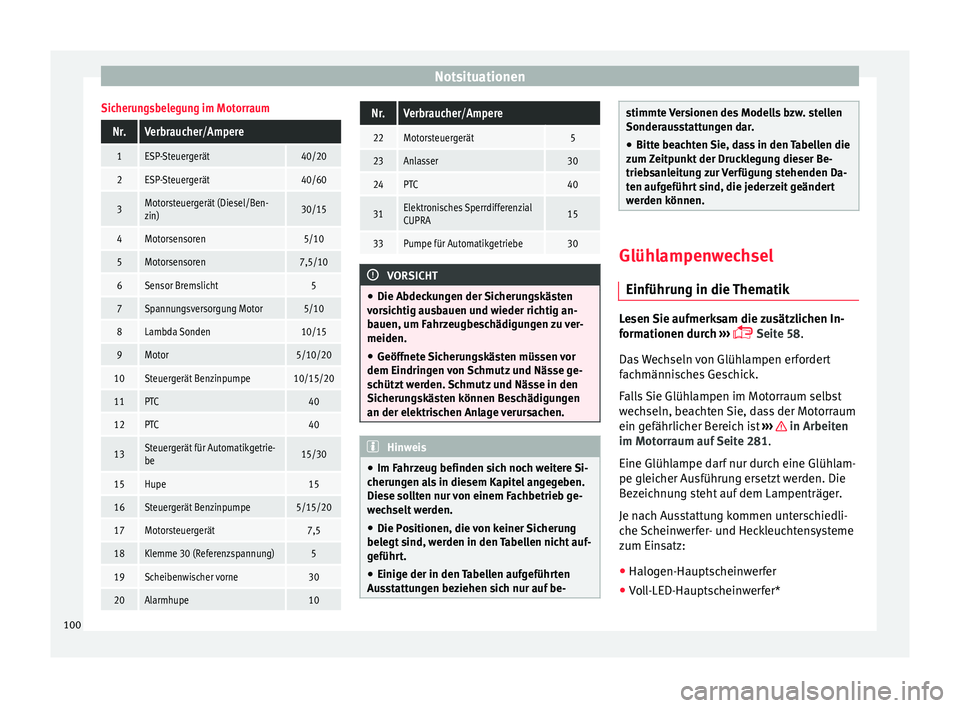

NotsituationenSicherungsbelegung im Motorraum
Nr.Verbraucher/Ampere
1ESP-Steuergerät40/20
2ESP-Steuergerät40/60
3Motorsteuergerät (Diesel/Ben-
zin)30/15
4Motorsensoren5/10
5Motorsensoren7,5/10
6Sensor Bremslicht5
7Spannungsversorgung Motor5/10
8Lambda Sonden10/15
9Motor5/10/20
10Steuergerät Benzinpumpe10/15/20
11PTC40
12PTC40
13Steuergerät für Automatikgetrie-
be15/30
15Hupe15
16Steuergerät Benzinpumpe5/15/20
17Motorsteuergerät7,5
18Klemme 30 (Referenzspannung)5
19Scheibenwischer vorne30
20Alarmhupe10
Nr.Verbraucher/Ampere
22Motorsteuergerät5
23Anlasser30
24PTC40
31Elektronisches Sperrdifferenzial
CUPRA15
33Pumpe für Automatikgetriebe30
VORSICHT
● Die Abdeck u

ngen der Sicherungskästen
vorsichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden. Schmutz und Nässe in den
Sicherungskästen können Beschädigungen
an der elektrischen Anlage verursachen. Hinweis
● Im Fahr z

eug befinden sich noch weitere Si-
cherungen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden.
● Die Positionen, die von keiner Sicherung
beleg
t sind, werden in den Tabellen nicht auf-
geführt.
● Einige der in den Tabellen aufgeführten
Auss
tattungen beziehen sich nur auf be- stimmte Versionen des Modells bzw. stellen
Sonderau
s

stattungen dar.
● Bitte beachten Sie, dass in den Tabellen die
zum Z
eitpunkt der Drucklegung dieser Be-
triebsanleitung zur Verfügung stehenden Da-
ten aufgeführt sind, die jederzeit geändert
werden können. Glühlampenwechsel
Einführun g in die

Thematik Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 58.
Das Wechseln von Glühlampen erfordert
fachmännisches Geschick.
Falls Sie Glühlampen im Motorraum selbst
wechseln, beachten Sie, dass der Motorraum
ein gefährlicher Bereich ist ››› in Arbeiten
im Mot orr
aum auf

Seite 281.
Eine Glühlampe darf nur durch eine Glühlam-
pe gleicher Ausführung ersetzt werden. Die
Bezeichnung steht auf dem Lampenträger.
Je nach Ausstattung kommen unterschiedli-
che Scheinwerfer- und Heckleuchtensysteme
zum Einsatz:
● Halogen-Hauptscheinwerfer
● Voll-LED-Hauptscheinwerfer*

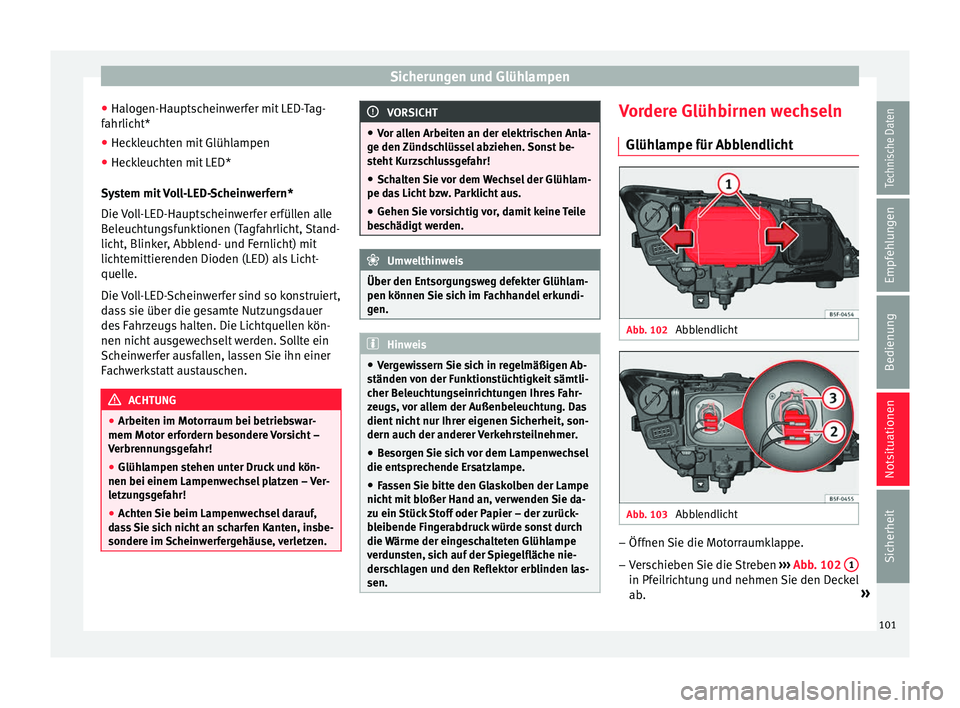

100

Sicherungen und Glühlampen
● Halog en-Haupts
c
heinwerfer mit LED-Tag-
fahrlicht*
● Heckleuchten mit Glühlampen
● Heckleuchten mit LED*
Sys
tem mit Voll-LED-Scheinwerfern*
Die Voll-LED-Hauptscheinwerfer erfüllen alle
Beleuchtungsfunktionen (Tagfahrlicht, Stand-
licht, Blinker, Abblend- und Fernlicht) mit
lichtemittierenden Dioden (LED) als Licht-
quelle.
Die Voll-LED-Scheinwerfer sind so konstruiert,
dass sie über die gesamte Nutzungsdauer
des Fahrzeugs halten. Die Lichtquellen kön-
nen nicht ausgewechselt werden. Sollte ein
Scheinwerfer ausfallen, lassen Sie ihn einer
Fachwerkstatt austauschen. ACHTUNG
● Arbeiten im Mot orr

aum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr!
● Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwec
hsel platzen – Ver-
letzungsgefahr!
● Achten Sie beim Lampenwechsel darauf,
das
s Sie sich nicht an scharfen Kanten, insbe-
sondere im Scheinwerfergehäuse, verletzen. VORSICHT
● Vor a l

len Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus.
● Gehen Sie vorsichtig vor, damit keine Teile
besc
hädigt werden. Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie s

ich im Fachhandel erkundi-
gen. Hinweis
● Ver g

ewissern Sie sich in regelmäßigen Ab-
ständen von der Funktionstüchtigkeit sämtli-
cher Beleuchtungseinrichtungen Ihres Fahr-
zeugs, vor allem der Außenbeleuchtung. Das
dient nicht nur Ihrer eigenen Sicherheit, son-
dern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel
die entspr
echende Ersatzlampe.
● Fassen Sie bitte den Glaskolben der Lampe
nicht mit
bloßer Hand an, verwenden Sie da-
zu ein Stück Stoff oder Papier – der zurück-
bleibende Fingerabdruck würde sonst durch
die Wärme der eingeschalteten Glühlampe
verdunsten, sich auf der Spiegelfläche nie-
derschlagen und den Reflektor erblinden las-
sen. Vordere Glühbirnen wechseln
Glüh l
ampe für Abb

lendlicht Abb. 102
Abblendlicht Abb. 103
Abblendlicht –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Streben ››
›
Abb. 102 1 in Pfeilrichtung und nehmen Sie den Deckel
ab
. »
101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

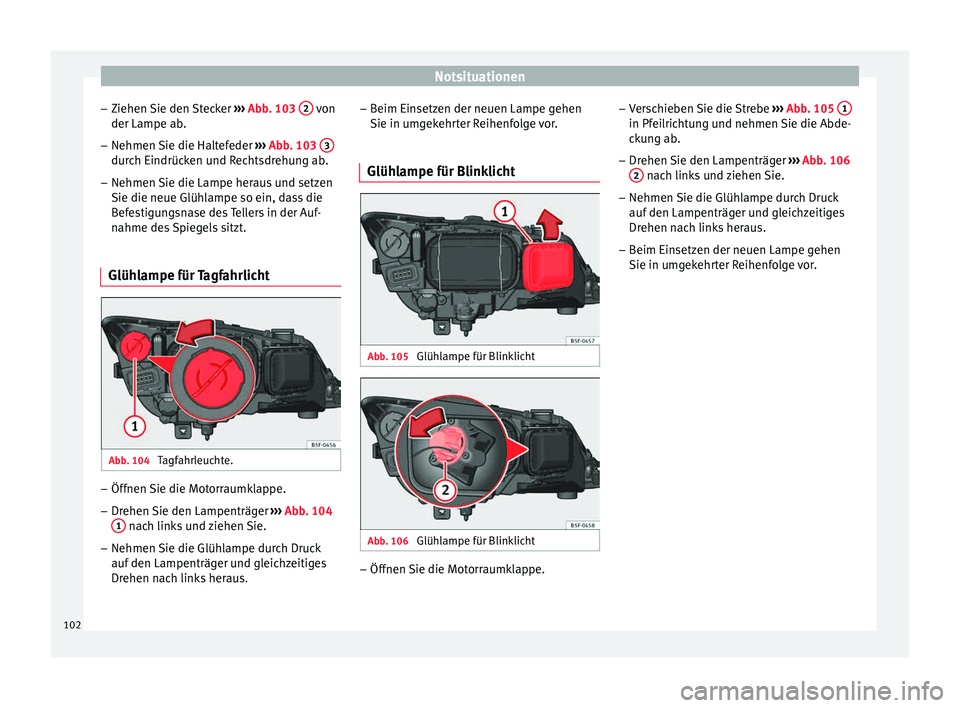

– Ziehen
Sie den
Stecker ››› Abb. 103 2 von
der Lampe ab .
– Nehmen Sie die Halt
efeder ›››
Abb. 103 3 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glüh l
ampe so ein, d

ass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
Glühlampe für Tagfahrlicht Abb. 104
Tagfahrleuchte. –
Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger ››
›
Abb. 104
1 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträg
er u

nd gleichzeitiges
Drehen nach links heraus. –
Beim Einsetz
en der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Glühlampe für Blinklicht Abb. 105
Glühlampe für Blinklicht Abb. 106
Glühlampe für Blinklicht –
Öffnen Sie die Motorraumklappe. –
Ver s
chieben Sie die Strebe ››› Abb. 105 1 in Pfeilrichtung und nehmen Sie die Abde-
c
k
u
ng ab.
– Drehen Sie den Lampenträger ›››
Abb. 106
2 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträg
er u

nd gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek

ehrter Reihenfolge vor.
102

Sicherungen und Glühlampen

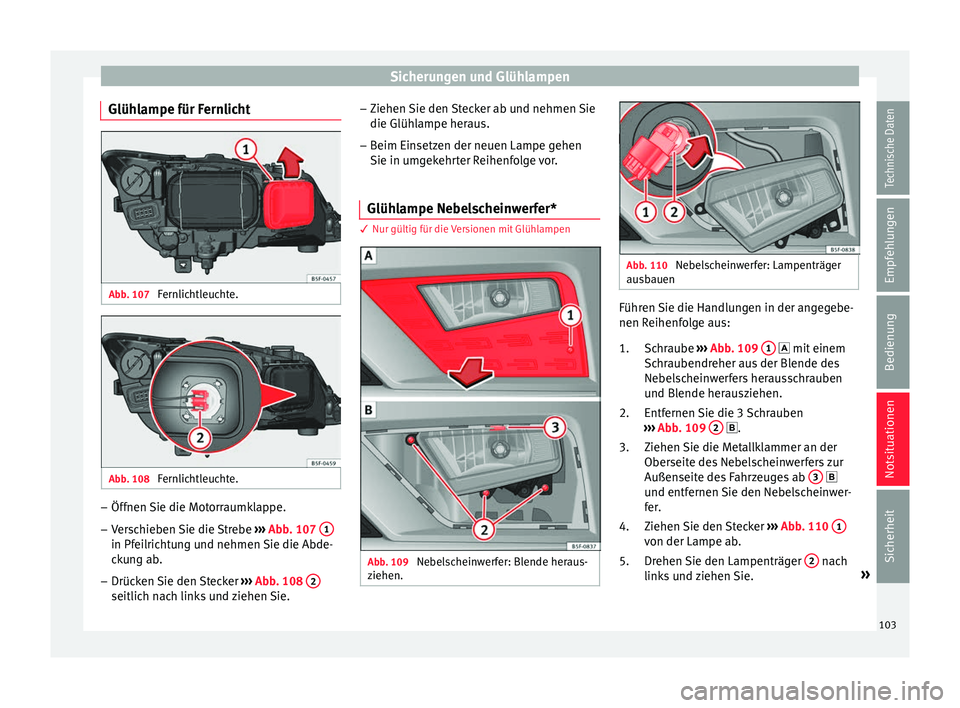

Glühlampe für Fernlicht Abb. 107
Fernlichtleuchte. Abb. 108
Fernlichtleuchte. –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››
› Abb. 107 1 in Pfeilrichtung und nehmen Sie die Abde-
c
k
u
ng ab.
– Drücken Sie den Stecker ›››
Abb. 108 2 seitlich nach links und ziehen Sie. –
Ziehen
Sie den

Stecker ab und nehmen Sie
die Glühlampe heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek

ehrter Reihenfolge vor.
Glühlampe Nebelscheinwerfer* 3 Nur gültig für die V
er
sionen mit Glühlampen Abb. 109
Nebelscheinwerfer: Blende heraus-
z iehen. Abb. 110
Nebelscheinwerfer: Lampenträger
aus b

auen Führen Sie die Handlungen in der angegebe-
nen R
eihenf
o

lge aus:
Schraube ››› Abb. 109 1  mit
einem
Sc hr

aubendreher aus der Blende des
Nebelscheinwerfers herausschrauben
und Blende herausziehen.
Entfernen Sie die 3 Schrauben
››› Abb. 109 2 .
Z iehen
Sie die M

etallklammer an der
Oberseite des Nebelscheinwerfers zur
Außenseite des Fahrzeuges ab 3 
u nd entf
ernen

Sie den Nebelscheinwer-
fer.
Ziehen Sie den Stecker ››› Abb. 110 1 von der Lampe ab.
Dr
ehen
Sie den Lampenträg

er 2 nach
link s u

nd ziehen Sie. »
1.
2.
3.
4.
5.
103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

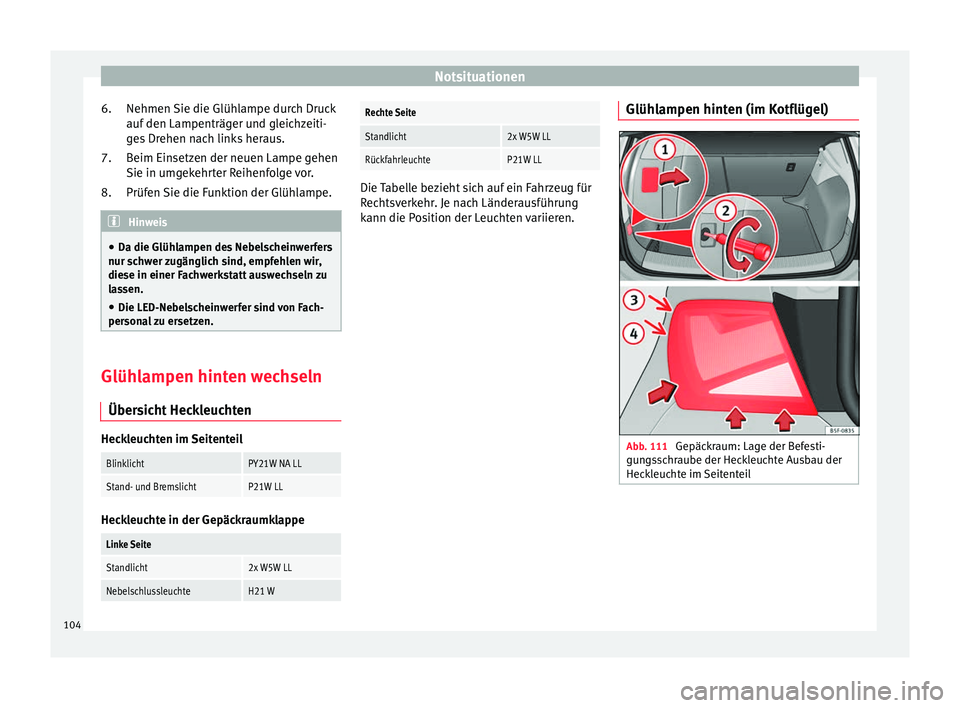

Nehmen Sie die Glühlampe durch Druck
auf den Lampenträg
er u
nd gleichzeiti-
ges Drehen nach links heraus.
Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Prüfen Sie die Funktion der Glühlampe. Hinweis
● Da die Glühlampen des Nebelscheinwerfers
nur sc h

wer zugänglich sind, empfehlen wir,
diese in einer Fachwerkstatt auswechseln zu
lassen.
● Die LED-Nebelscheinwerfer sind von Fach-
persona
l zu ersetzen. Glühlampen hinten wechseln
Über s
ic

ht HeckleuchtenHeckleuchten im Seitenteil
BlinklichtPY21W NA LL
Stand- und BremslichtP21W LL
Heckleuchte in der Gepäckraumklappe
Linke Seite
Standlicht2x W5W LL
NebelschlussleuchteH21 W 6.
7.
8.
Rechte Seite
Standlicht2x W5W LL
RückfahrleuchteP21W LL
Die Tabelle bezieht sich auf ein Fahrzeug für
Rec
hts

verkehr. Je nach Länderausführung
kann die Position der Leuchten variieren. Glühlampen hinten (im Kotflügel) Abb. 111
Gepäckraum: Lage der Befesti-
gu n
g

sschraube der Heckleuchte Ausbau der
Heckleuchte im Seitenteil 104

Sicherungen und Glühlampen
Abb. 112
Befestigungslaschen Rückseite
Heck l
euchte. –
Prüfen Sie, welche Lampe defekt ist.
– Öffnen Sie die Heckklappe.
– Hebeln Sie die Abdeckung an der Ausspa-
ru n
g mit

dem flachen Teil des Schrauben-
drehers ab und entfernen Sie die Abde-
ckung ››› Abb. 111 1 .
– Lösen Sie mit einem Schraubendreher die
dahint
erlie

gende Schraube im Gegenuhr-
zeigersinn (Pfeil) ››› Abb. 111 2 , und neh-
men Sie die
se

vorsichtig heraus.
– Bewegen Sie die Leuchte in Richtung der
Pfeil

e hin und her, bis sie sich aus der Auf-
nahme löst (Positionen 3 und
4 )
› ›
›

Abb. 111.
– Bauen Sie den Lampenträger ›››
Abb. 112
aus, indem Sie die Befestigungslaschen 1entriegeln.
– Wechseln Sie die defekte Glühlampe aus. –
Zum Einb
au g

ehen Sie in umgekehrter Rei-
henfolge vor, wobei beim Einsetzen des
Lampenträgers besonders vorsichtig vorzu-
gehen ist. Die Befestigungslaschen müs-
sen hörbar einrasten. VORSICHT
Gehen Sie beim Ausbau der Heckleuchte vor-
sic htig

vor, damit keine Teile bzw. der Lack
beschädigt wird. Hinweis
Legen Sie sich ein weiches Tuch bereit, damit
da s

Heckleuchtenglas beim Ablegen nicht
verkratzt wird. Glühlampen hinten (in der Gepäck-
r
aumk
l

appe) Abb. 113
Abdeckung der Gepäckraumklappe
entf ernen u
nd Lampenträg

er ausbauen. » 105
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
Abb. 114
Position der Glühlampen am Lam-
penträger . Zum Glühlampenwechsel muss die Gepäck-
r
aumk
l
appe geöffnet sein.
– Nehmen Sie die Gepäckraumklappe in
Pfeilric

htung ab ››› Abb. 113 .
– Entriegeln Sie die Befestigungslaschen Ades Lampenträgers in Pfeilrichtung
1 und
2
› ›
› Abb
. 113 .
– Ziehen Sie den Lampenträger in Pfeilrich-
tun

g heraus 3
› ›
› Abb. 113 .
– Drücken Sie die Lampe leicht in den Lam-
penträger 1 , drehen Sie sie anschließend
n ac
h link

s 2 und nehmen Sie die defekte
Lampe her au
s
››› Abb. 114.
– Setzen Sie die neue Lampe ein, drücken
Sie sie in die Fa
ssung und drehen Sie sie
bis zum Anschlag nach rechts. –
Reinigen
Sie den Glaskörper der Glühlam-
pen mit einem Tuch um ggf. Fingerabdrü-
cke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Bauen Sie den Lampenträger ein und ach-
ten Sie d

arauf, dass die Halteclips A ›››
Abb . 113  richtig befestigt sind.
– Brin g

en Sie die Abdeckung der Verkleidung
der Gepäckr
aumklappe wieder an.
Leuchte der LED-Heckleuchte (in der
Gepäckr
aumklappe) Abb. 115
Abdeckung der Gepäckraumklappe
entf ernen Abb. 116
Lampenhalter ausbauen. Zum Glühlampenwechsel muss die Gepäck-
r
aumk
l
appe geöffnet sein.
– Nehmen Sie die Gepäckraumklappe in
Pfeilric

htung ab ››› Abb. 115.
– Drehen Sie den Lampenträger für das Rück-
fahrlicht

nach links und nehmen Sie ihn in
Pfeilrichtung ab 1
› ›
› Abb
. 116.
– Nehmen Sie die Leuchte aus der Halterung
heraus

2 .
– Ersetzen Sie die defekte Glühlampe und
bauen
Sie den Lampenträg

er in umgekehr-
ter Reihenfolge wieder ein.
– Prüfen Sie die Funktion der Glühlampen.
106

Sicherungen und Glühlampen

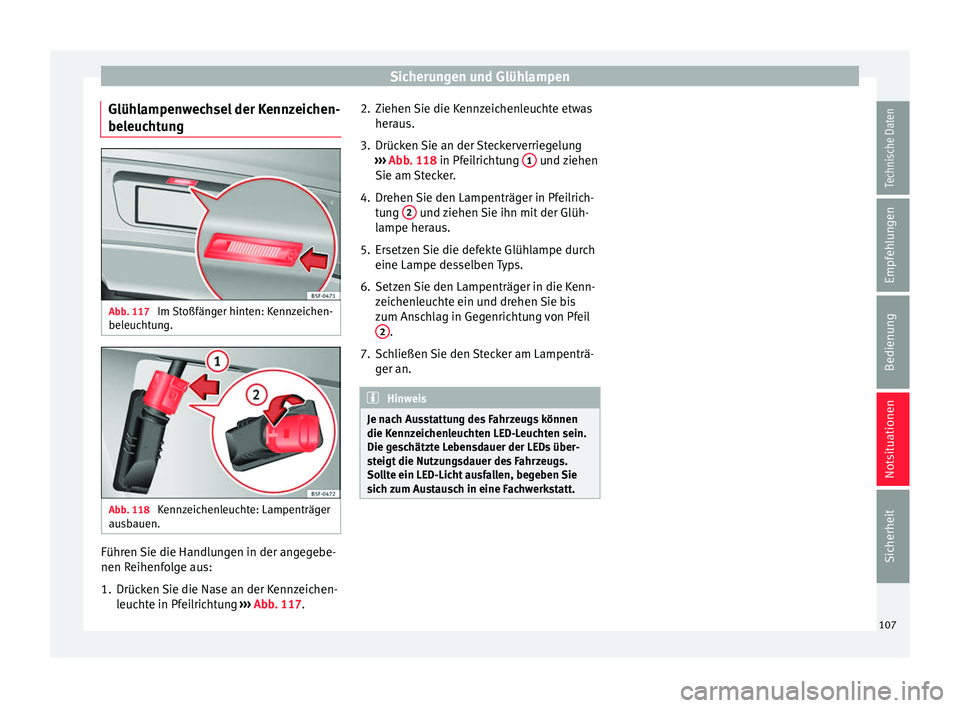

Glühlampenwechsel der Kennzeichen-
bel euc
ht
ung Abb. 117
Im Stoßfänger hinten: Kennzeichen-
bel euc
ht

ung. Abb. 118
Kennzeichenleuchte: Lampenträger
au s
b

auen. Führen Sie die Handlungen in der angegebe-
nen R
eihenf
o

lge aus:
1. Drücken Sie die Nase an der Kennzeichen- leucht
e in Pfeilrichtung ››› Abb. 117. 2. Ziehen Sie die Kennzeichenleuchte etwas
heraus.
3.

Drücken Sie an der Steckerverriegelung
›››
Abb. 118 in Pfeilrichtung 1 und ziehen
Sie am St
ec
ker.
4. Drehen Sie den Lampenträger in Pfeilrich- tun
g 2 und ziehen Sie ihn mit der Glüh-
l ampe her
au
s.
5. Ersetzen Sie die defekte Glühlampe durch eine Lampe dessel
ben Typs.
6. Setzen Sie den Lampenträger in die Kenn- zeichen
leuchte ein und drehen Sie bis
zum Anschlag in Gegenrichtung von Pfeil 2 .
7. Schließen Sie den Stecker am Lampenträ- ger an. Hinweis
Je nach Ausstattung des Fahrzeugs können
die Kenn z

eichenleuchten LED-Leuchten sein.
Die geschätzte Lebensdauer der LEDs über-
steigt die Nutzungsdauer des Fahrzeugs.
Sollte ein LED-Licht ausfallen, begeben Sie
sich zum Austausch in eine Fachwerkstatt. 107
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Abb. 119
Cockpit108
