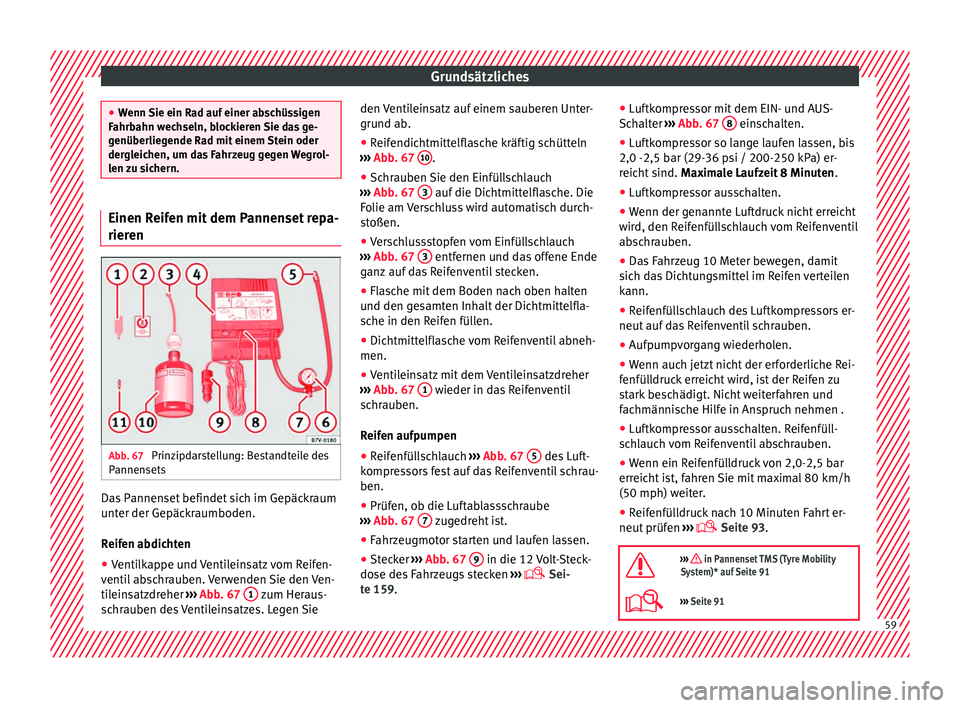

Grundsätzliches
●
Wenn Sie ein R
ad auf einer abschüssigen
Fahrbahn wechseln, blockieren Sie das ge-
genüberliegende Rad mit einem Stein oder
dergleichen, um das Fahrzeug gegen Wegrol-
len zu sichern. Einen Reifen mit dem Pannenset repa-
rieren
Abb. 67
Prinzipdarstellung: Bestandteile des
P annen sets Das Pannenset befindet sich im Gepäckraum
u
nt
er der Gepäc

kraumboden.
Reifen abdichten
● Ventilkappe und Ventileinsatz vom Reifen-
ventil
abschrauben. Verwenden Sie den Ven-
tileinsatzdreher ›››
Abb. 67 1 zum Heraus-
s c
hr

auben des Ventileinsatzes. Legen Sie den Ventileinsatz auf einem sauberen Unter-
grund ab.
●
R

eifendichtmittelflasche kräftig schütteln
›››
Abb. 67 10 .
● Schrauben Sie den Einfüllschlauch
› ›
›

Abb. 67 3 auf die Dichtmittelflasche. Die
F o
lie am
Verschluss wird automatisch durch-
stoßen.
● Verschlussstopfen vom Einfüllschlauch
›››
Abb. 67 3 entfernen und das offene Ende
g an
z
auf das Reifenventil stecken.
● Flasche mit dem Boden nach oben halten
und den ge
samten Inhalt der Dichtmittelfla-
sche in den Reifen füllen.
● Dichtmittelflasche vom Reifenventil abneh-
men.
● Ventileinsatz mit dem Ventileinsatzdreher
›››
Abb. 67 1 wieder in das Reifenventil
s c
hr
auben.
Reifen aufpumpen
● Reifenfüllschlauch ›››
Abb. 67 5 des Luft-
k ompr
e
ssors fest auf das Reifenventil schrau-
ben.
● Prüfen, ob die Luftablassschraube
›››
Abb. 67 7 zugedreht ist.
● Fahrzeugmotor starten und laufen lassen.
● Stecker ››
›

Abb. 67 9 in die 12 Volt-Steck-
do se de
s
Fahrzeugs stecken ›››
 Sei-
te 159. ●
Luftk
ompressor mit dem EIN- und AUS-
Schalter ››› Abb. 67 8 einschalten.
● Luftkompressor so lange laufen lassen, bis
2,0 -2,5 b ar (29-36 p
s

i / 200-250 kPa) er-
reicht sind. Maximale Laufzeit 8 Minuten .
● Luftkompressor ausschalten.
● Wenn der genannte Luftdruck nicht erreicht
wird, den R
eifenfüllschlauch vom Reifenventil
abschrauben.
● Das Fahrzeug 10 Meter bewegen, damit
sich d
as Dichtungsmittel im Reifen verteilen
kann.
● Reifenfüllschlauch des Luftkompressors er-
neut auf d
as Reifenventil schrauben.
● Aufpumpvorgang wiederholen.
● Wenn auch jetzt nicht der erforderliche Rei-
fenfüll
druck erreicht wird, ist der Reifen zu
stark beschädigt. Nicht weiterfahren und
fachmännische Hilfe in Anspruch nehmen .
● Luftkompressor ausschalten. Reifenfüll-
sch
lauch vom Reifenventil abschrauben.
● Wenn ein Reifenfülldruck von 2,0-2,5 bar
erreicht
ist, fahren Sie mit maximal 80 km/h
(50 mph) weiter.
● Reifenfülldruck nach 10 Minuten Fahrt er-
neut prüfen ›

››  Seite 93.

››› in Pannenset TMS (Tyre Mobility
System)* auf Seite 91
››› Seite 91 59

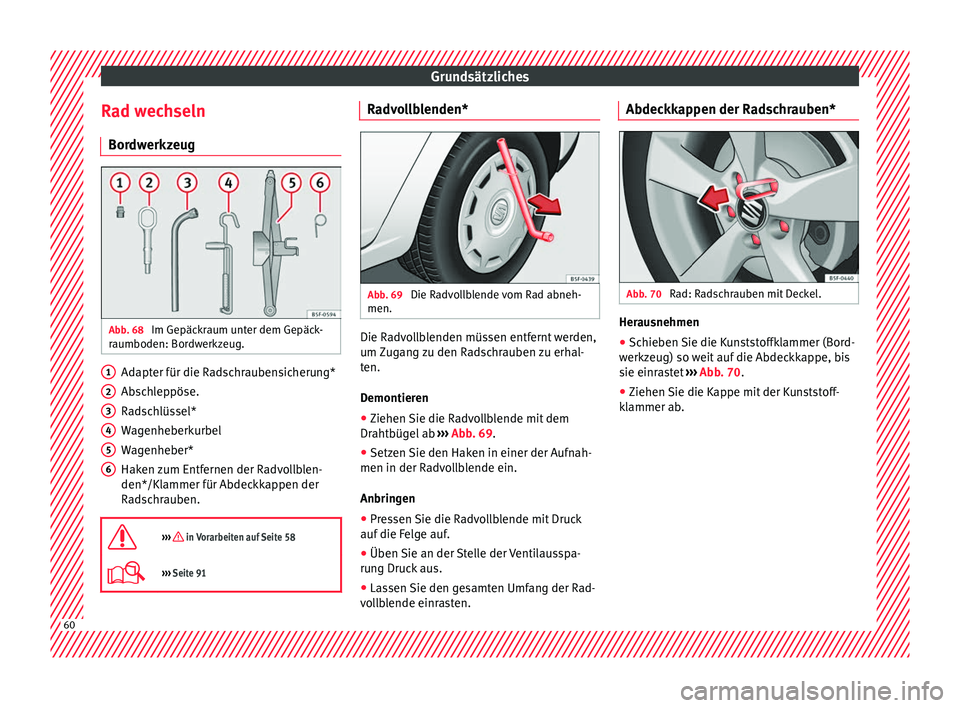

Grundsätzliches
Rad wechseln Bor dw
erkz
eugAbb. 68
Im Gepäckraum unter dem Gepäck-
r aumboden: Bor
dw

erkzeug. Adapter für die Radschraubensicherung*
Ab
s
c

hleppöse.
Radschlüssel*
Wagenheberkurbel
Wagenheber*
Haken zum Entfernen der Radvollblen-
den*/Klammer für Abdeckkappen der
Radschrauben.

››› in Vorarbeiten auf Seite 58
››› Seite 91 1
2
3
4
5
6 Radvollblenden*
Abb. 69
Die Radvollblende vom Rad abneh-
men. Die Radvollblenden müssen entfernt werden,
um
Z
ug

ang zu den Radschrauben zu erhal-
ten.
Demontieren
● Ziehen Sie die Radvollblende mit dem
Drahtbüg
el ab ››› Abb. 69.
● Setzen Sie den Haken in einer der Aufnah-
men in der Radv
ollblende ein.
Anbringen
● Pressen Sie die Radvollblende mit Druck
auf die Fel
ge auf.
● Üben Sie an der Stelle der Ventilausspa-
rung Druc
k aus.
● Lassen Sie den gesamten Umfang der Rad-
vol
lblende einrasten. Abdeckkappen der Radschrauben*
Abb. 70
Rad: Radschrauben mit Deckel. Herausnehmen
●
Schieben Sie die Kunststoffklammer (Bord-
w erkz
eug) so w

eit auf die Abdeckkappe, bis
sie einrastet ››› Abb. 70.
● Ziehen Sie die Kappe mit der Kunststoff-
klammer ab
.60

Grundsätzliches
diebstahlhemmende Radschrauben Abb. 71
Diebstahlhemmende Radschraube
mit Abdec
kk
appe und Adapter ●
Ziehen Sie die Radzierkappe* bzw. Abdeck-
k ap
pe* ab

.
● Setzen Sie den Spezialadapter (Bordwerk-
zeug) bi
s zum Anschlag in die diebstahlhem-
mende Radschraube ein.
● Schieben Sie den Radschlüssel (Bordwerk-
zeug) bi
s zum Anschlag auf den Adapter.
● Lösen Sie die Radschraube ›››
Seite 61. Hinweis
Notieren Sie die Codenummer der Sicher-
heitsr a

dschraube und bewahren Sie sie ge-
trennt vom Fahrzeug sicher auf. Wenn Sie ei-
nen Ersatzadapter benötigen, geben Sie die
Codenummer bei Ihrem SEAT Betrieb an. Radschrauben lockern
Abb. 72
Rad: Radschrauben lockern. ●
Schieben Sie den Radschlüssel (Bordwerk-
z eug) b
i

s zum Anschlag auf die Radschraube.
Zum Lösen und Festziehen von diebstahl-
hemmenden Radschrauben benötigen Sie
den entsprechenden Adapter ››› Seite 61.
● Drehen Sie die Radschraube etwa eine Um-
drehun
g nach links ››› Abb. 72 (Pfeil). Um das
erforderliche Drehmoment aufzubringen, um-
greifen Sie das Ende des Radschlüssels.
Lässt sich die Radschraube nicht lockern,
drücken Sie vorsichtig mit dem Fuß auf den
Radschlüssel. Dabei am Fahrzeug festhalten
und auf einen sicheren Stand achten. ACHTUNG
Lösen Sie geringfügig die Radschrauben (ei-
ne Umdrehu n

g), bevor Sie das Fahrzeug mit
dem Wagenheber* anheben. Sonst besteht
Unfallgefahr! Fahrzeug anheben
Abb. 73
Querträger: Marken. Abb. 74
Längsholm: Wagenheber ansetzen. ●
Stellen Sie den Wagenheber* (Bordwerk-
z eug) auf einen f

esten Untergrund. Benutzen
Sie ggf. eine großflächige, stabile Unterlage.
Verwenden Sie bei glattem Untergrund (z. B.
Fliesenboden) eine rutschfeste Unterlage
(z. B. eine Gummimatte) ››› .
» 61

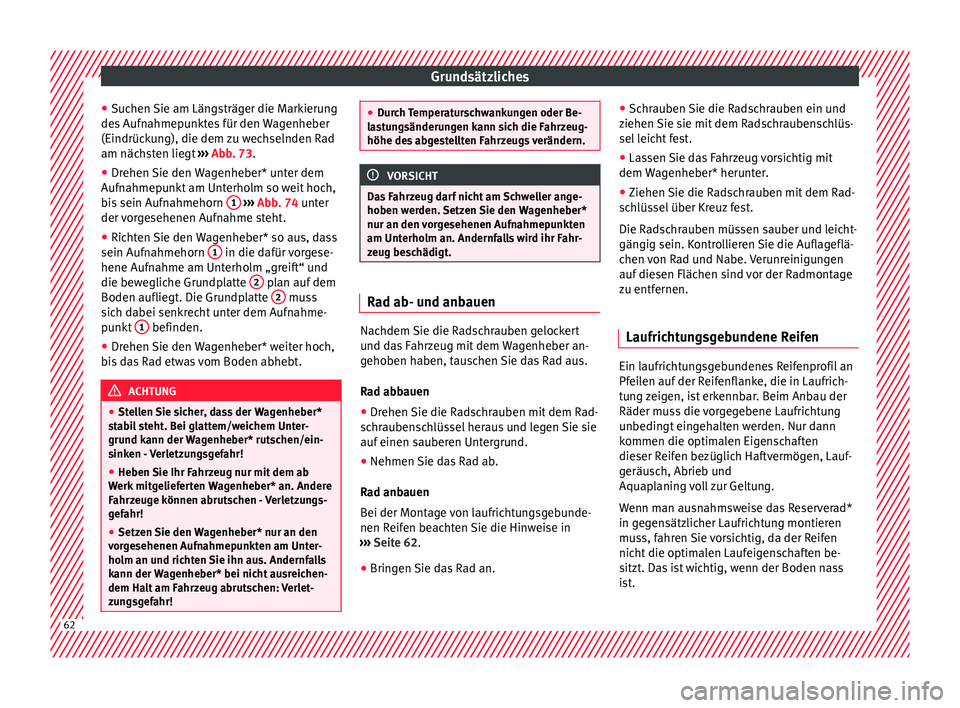

Grundsätzliches
● Suc
hen
Sie am Längsträger die Markierung
des Aufnahmepunktes für den Wagenheber
(Eindrückung), die dem zu wechselnden Rad
am nächsten liegt ››› Abb. 73.
● Drehen Sie den Wagenheber* unter dem
Aufnahmep
unkt am Unterholm so weit hoch,
bis sein Aufnahmehorn 1
› ››
Abb
. 74 unter
der

vorgesehenen Aufnahme steht.
● Richten Sie den Wagenheber* so aus, dass
sein Aufnahmehorn 1 in die dafür vorgese-
hene Auf n
ahme am Unt

erholm „greift“ und
die bewegliche Grundplatte 2 plan auf dem
Boden auflie g
t

. Die Grundplatte 2 muss
s ic
h d
abei senkrecht unter dem Aufnahme-
punkt 1 befinden.
● Drehen Sie den Wagenheber* weiter hoch,
b i
s

das Rad etwas vom Boden abhebt. ACHTUNG
● Stel l

en Sie sicher, dass der Wagenheber*
stabil steht. Bei glattem/weichem Unter-
grund kann der Wagenheber* rutschen/ein-
sinken - Verletzungsgefahr!
● Heben Sie Ihr Fahrzeug nur mit dem ab
Werk mit
gelieferten Wagenheber* an. Andere
Fahrzeuge können abrutschen - Verletzungs-
gefahr!
● Setzen Sie den Wagenheber* nur an den
vorg
esehenen Aufnahmepunkten am Unter-
holm an und richten Sie ihn aus. Andernfalls
kann der Wagenheber* bei nicht ausreichen-
dem Halt am Fahrzeug abrutschen: Verlet-
zungsgefahr! ●
Dur c

h Temperaturschwankungen oder Be-
lastungsänderungen kann sich die Fahrzeug-
höhe des abgestellten Fahrzeugs verändern. VORSICHT
Das Fahrzeug darf nicht am Schweller ange-
ho ben w er

den. Setzen Sie den Wagenheber*
nur an den vorgesehenen Aufnahmepunkten
am Unterholm an. Andernfalls wird ihr Fahr-
zeug beschädigt. Rad ab- und anbauen
Nachdem Sie die Radschrauben gelockert
u
nd d
a

s Fahrzeug mit dem Wagenheber an-
gehoben haben, tauschen Sie das Rad aus.
Rad abbauen
● Drehen Sie die Radschrauben mit dem Rad-
schr
aubenschlüssel heraus und legen Sie sie
auf einen sauberen Untergrund.
● Nehmen Sie das Rad ab.
Rad anb
auen
Bei der Montage von laufrichtungsgebunde-
nen Reifen beachten Sie die Hinweise in
››› Seite 62.
● Bringen Sie das Rad an. ●
Schrauben
Sie die Radschrauben ein und
ziehen Sie sie mit dem Radschraubenschlüs-
sel leicht fest.
● Lassen Sie das Fahrzeug vorsichtig mit
dem Wagenhe
ber* herunter.
● Ziehen Sie die Radschrauben mit dem Rad-
sch
lüssel über Kreuz fest.
Die Radschrauben müssen sauber und leicht-
gängig sein. Kontrollieren Sie die Auflageflä-
chen von Rad und Nabe. Verunreinigungen
auf diesen Flächen sind vor der Radmontage
zu entfernen.
Laufrichtungsgebundene Reifen Ein laufrichtungsgebundenes Reifenprofil an
Pf
ei
l

en auf der Reifenflanke, die in Laufrich-
tung zeigen, ist erkennbar. Beim Anbau der
Räder muss die vorgegebene Laufrichtung
unbedingt eingehalten werden. Nur dann
kommen die optimalen Eigenschaften
dieser Reifen bezüglich Haftvermögen, Lauf-
geräusch, Abrieb und
Aquaplaning voll zur Geltung.
Wenn man ausnahmsweise das Reserverad*
in gegensätzlicher Laufrichtung montieren
muss, fahren Sie vorsichtig, da der Reifen
nicht die optimalen Laufeigenschaften be-
sitzt. Das ist wichtig, wenn der Boden nass
ist. 62

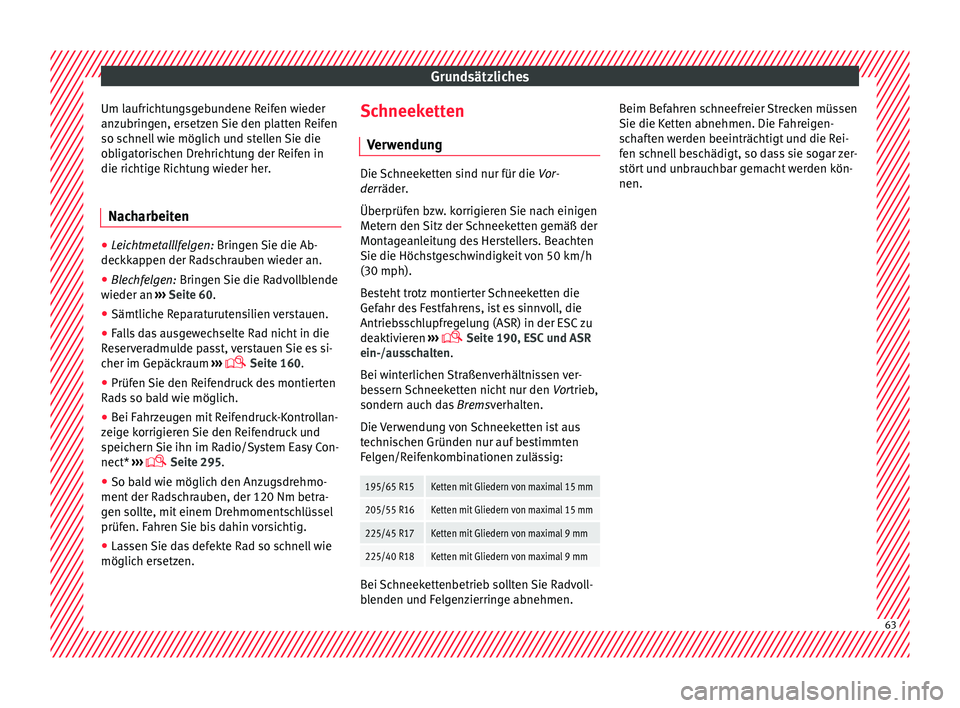

Grundsätzliches
Um laufrichtungsgebundene Reifen wieder
an z
ubrin
gen, ersetzen Sie den platten Reifen
so schnell wie möglich und stellen Sie die
obligatorischen Drehrichtung der Reifen in
die richtige Richtung wieder her.
Nacharbeiten ●
Leichtmetalllfelgen: Bring en
Sie die Ab-
deckkappen der Radschrauben wieder an.
● Blechfelgen: Bringen
Sie die Radvollblende
wieder an ››› Seite 60.
● Sämtliche Reparaturutensilien verstauen.
● Falls das ausgewechselte Rad nicht in die
Re ser

veradmulde passt, verstauen Sie es si-
cher im Gepäckraum ›››
 Seite 160.
● Prüfen Sie den Reifendruck des montierten
Rad
s so bald wie möglich.
● Bei Fahrzeugen mit Reifendruck-Kontrollan-
zeige k
orrigieren Sie den Reifendruck und
speichern Sie ihn im Radio/System Easy Con-
nect* ›››
 Seite 295.
● So bald wie möglich den Anzugsdrehmo-
ment der Ra
dschrauben, der 120 Nm betra-
gen sollte, mit einem Drehmomentschlüssel
prüfen. Fahren Sie bis dahin vorsichtig.
● Lassen Sie das defekte Rad so schnell wie
möglich ersetz
en. Schneeketten
Verw
endung Die Schneeketten sind nur für die
Vor-
der
räder.
Überprüfen bzw. korrigieren Sie nach einigen
Metern den Sitz der Schneeketten gemäß der
Montageanleitung des Herstellers. Beachten
Sie die Höchstgeschwindigkeit von 50 km/h
(30 mph).
Besteht trotz montierter Schneeketten die
Gefahr des Festfahrens, ist es sinnvoll, die
Antriebsschlupfregelung (ASR) in der ESC zu
deaktivieren ›››
 Seite 190, ESC und ASR
ein-/ausschalten.
Bei winterlichen Straßenverhältnissen ver-
bessern Schneeketten nicht nur den Vortrieb,
sondern auch das Bremsverhalten.
Die Verwendung von Schneeketten ist aus
technischen Gründen nur auf bestimmten Felgen/Reifenkombinationen zulässig:
195/65 R15Ketten mit Gliedern von maximal 15 mm
205/55 R16Ketten mit Gliedern von maximal 15 mm
225/45 R17Ketten mit Gliedern von maximal 9 mm
225/40 R18Ketten mit Gliedern von maximal 9 mm Bei Schneekettenbetrieb sollten Sie Radvoll-
b
l
enden u

nd Felgenzierringe abnehmen. Beim Befahren schneefreier Strecken müssen
Sie die Ketten abnehmen. Die F

ahreigen-
schaften werden beeinträchtigt und die Rei-
fen schnell beschädigt, so dass sie sogar zer-
stört und unbrauchbar gemacht werden kön-
nen. 63

Grundsätzliches
Fahrzeug im Notfall abschlep-
pen Ab s
c

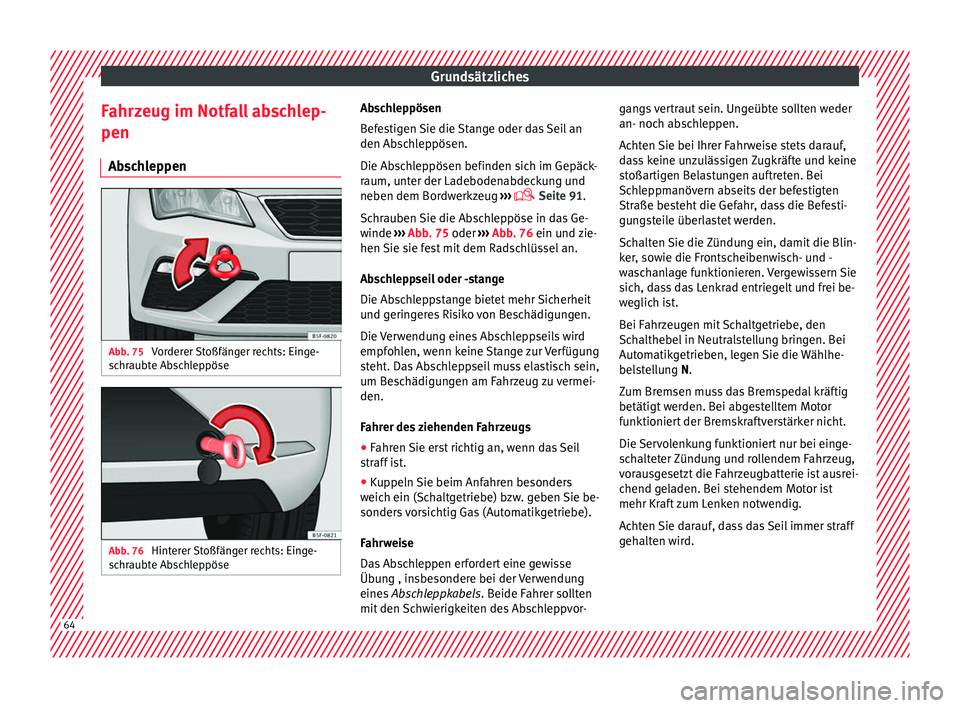

hleppen Abb. 75
Vorderer Stoßfänger rechts: Einge-
s c
hr

aubte Abschleppöse Abb. 76
Hinterer Stoßfänger rechts: Einge-
s c
hr

aubte Abschleppöse Abschleppösen
B
ef
e

stigen Sie die Stange oder das Seil an
den Abschleppösen.
Die Abschleppösen befinden sich im Gepäck-
raum, unter der Ladebodenabdeckung und
neben dem Bordwerkzeug ›››
 Seite 91.
Schrauben Sie die Abschleppöse in das Ge-
winde ››› Abb. 75 oder ››› Abb. 76 ein und zie-
hen Sie sie fest mit dem Radschlüssel an.
Abschleppseil oder -stange
Die Abschleppstange bietet mehr Sicherheit
und geringeres Risiko von Beschädigungen.
Die Verwendung eines Abschleppseils wird
empfohlen, wenn keine Stange zur Verfügung
steht. Das Abschleppseil muss elastisch sein,
um Beschädigungen am Fahrzeug zu vermei-
den.
Fahrer des ziehenden Fahrzeugs
● Fahren Sie erst richtig an, wenn das Seil
straff
ist.
● Kuppeln Sie beim Anfahren besonders
weich ein (Sc
haltgetriebe) bzw. geben Sie be-
sonders vorsichtig Gas (Automatikgetriebe).
Fahrweise
Das Abschleppen erfordert eine gewisse
Übung , insbesondere bei der Verwendung
eines Abschleppkabels. Beide Fahrer sollten
mit den Schwierigkeiten des Abschleppvor- gangs vertraut sein. Ungeübte sollten weder
an- noch abs

chleppen.
Achten Sie bei Ihrer Fahrweise stets darauf,
dass keine unzulässigen Zugkräfte und keine
stoßartigen Belastungen auftreten. Bei
Schleppmanövern abseits der befestigten
Straße besteht die Gefahr, dass die Befesti-
gungsteile überlastet werden.
Schalten Sie die Zündung ein, damit die Blin-
ker, sowie die Frontscheibenwisch- und -
waschanlage funktionieren. Vergewissern Sie
sich, dass das Lenkrad entriegelt und frei be-
weglich ist.
Bei Fahrzeugen mit Schaltgetriebe, den
Schalthebel in Neutralstellung bringen. Bei
Automatikgetrieben, legen Sie die Wählhe-
belstellung N.
Zum Bremsen muss das Bremspedal kräftig
betätigt werden. Bei abgestelltem Motor
funktioniert der Bremskraftverstärker nicht.
Die Servolenkung funktioniert nur bei einge-
schalteter Zündung und rollendem Fahrzeug,
vorausgesetzt die Fahrzeugbatterie ist ausrei-
chend geladen. Bei stehendem Motor ist
mehr Kraft zum Lenken notwendig.
Achten Sie darauf, dass das Seil immer straff
gehalten wird. 64

Grundsätzliches
››› in Benutzerhinweise auf Seite 95
››› Seite 94 Anschleppen
Wenn der Motor nicht anspringt, versuchen
Sie z
u

nächst den Motor mit der Batterie ei-
nes anderen Fahrzeugs zu starten ››› Sei-
te 65. Man sollte nur den Motor durch Ab-
schleppen starten, wenn das Aufladen der
Batterie nicht funktioniert. Dies erfolgt durch
die Ausnutzung der Bewegung der Räder.
Fahrzeuge mit Benzinmotor dürfen nur über
eine kurze Strecke angeschleppt werden, da
ansonsten unverbrannter Kraftstoff in den Ka-
talysator gelangen kann.
● Legen Sie bei stehendem Fahrzeug den 2.
oder 3. Gan g ein.
● T

reten und halten Sie das Kupplungspedal.
● Zündung einschalten.
● Wenn beide Fahrzeuge in Bewegung sind,
las
sen Sie das Kupplungspedal los.
● Sobald der Motor angesprungen ist: Treten
Sie das
Kupplungspedal und nehmen Sie
den Gang heraus. Starthilfe
Starthi
lfekabel Das Starthilfekabel muss einen ausreichen-
den Leit
u

ngsquerschnitt haben.
Springt der Motor nicht an, weil die Fahrzeug-
batterie entladen ist, können Sie die Batterie
eines anderen Fahrzeuges zum Starten be-
nutzen.
Für die Starthilfe benötigen Sie Starthilfeka-
bel nach der Norm DIN 72553 (beachten Sie
die Anweisungen des Kabelherstellers). Der
Leitungsquerschnitt muss bei Fahrzeugen mit
Benzinmotor mindestens 25 mm 2
, und bei
Fahrzeugen mit Dieselmotor mindestens
35 mm 2
betragen. Hinweis
● Zw i

schen den Fahrzeugen darf kein Kontakt
bestehen, andernfalls könnte bereits beim
Verbinden der Pluspole Strom fließen.
● Die entladene Batterie muss ordnungsge-
mäß am Bordnetz an
geklemmt sein. Starthilfe: Beschreibung

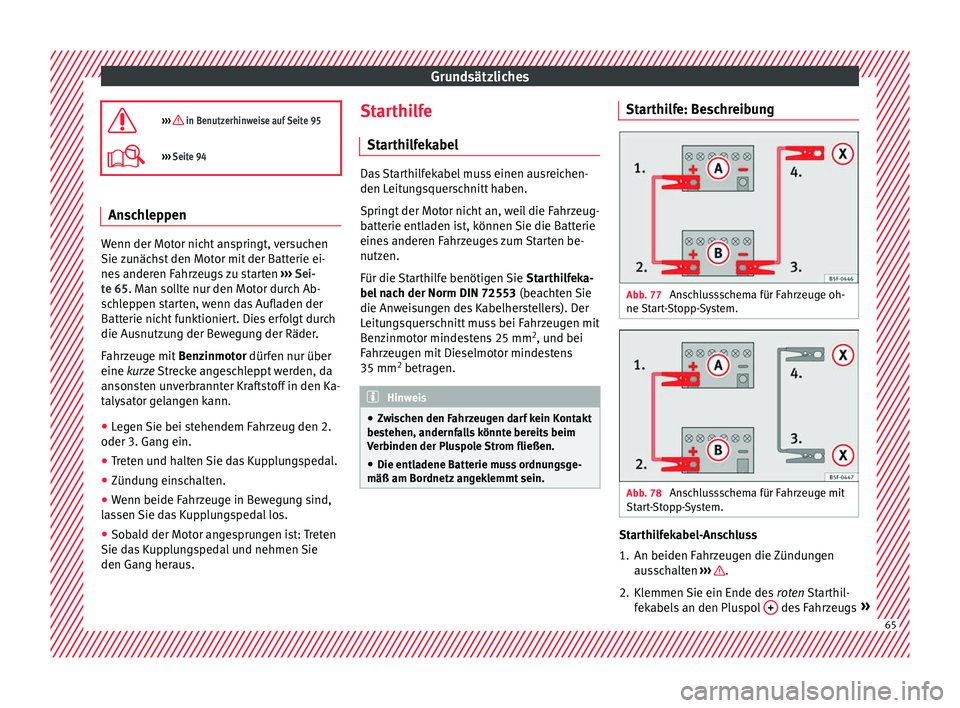

Abb. 77
Anschlussschema für Fahrzeuge oh-
ne St
ar

t-Stopp-System. Abb. 78
Anschlussschema für Fahrzeuge mit
St ar
t

-Stopp-System. Starthilfekabel-Anschluss
1. An beiden Fahrzeugen die Zündungen
aus
s

chalten ››› .
2. Klemmen Sie ein Ende des rot
en
Starthil-
fekabels an den Pluspol + des Fahrzeugs
» 65

Grundsätzliches
mit der entladenen Fahrzeugbatterie A›››
Abb . 77.
3. Kl
emmen Sie das andere Ende des roten
St
arthilfekabels an den Pluspol + des
s tr
om
gebenden Fahrzeugs B .
4. Bei Fahrzeugen ohne Start-Stopp-System:
ein Ende de s
s

chwarzen Starthilfekabels
an den Massepunkt – des Strom geben-
den F ahr
z

eugs B
› ››
Abb
. 77 anklemmen.
– Be
i Fahrzeugen mit Start-Stopp-System: ein
Ende des s

chwarzen Starthilfekabels X an
einen g eeignet
en M
asseanschluss, ein
massives, fest mit dem Motorblock ver-
schraubtes Metallteil oder an den Motor-
block selbst anklemmen ››› Abb. 78.
5. Klemmen Sie das andere Ende des sch
warzen Starthilfekabels X im Fahr-
z eug mit
der entl
adenen Batterie an ein
mit dem Motorblock verschraubtes, mass-
ives Metallteil oder an den Motorblock
selbst, aber so weit wie möglich von der
Batterie A entfernt an.
6. Platzieren Sie die Kabel so, dass sie nicht von s
ic

h drehenden Teilen im Motorraum
erfasst werden können.
Starten
7. Starten Sie den Motor des Strom geben- den Fahrz
eugs und lassen Sie ihn im Leer-
lauf laufen. 8. Starten Sie den Motor des Fahrzeugs mit
der entladenen B
atterie und warten Sie 2
bis 3 Minuten, bis der Motor rund läuft.
Starthilfekabel abnehmen
9. Schalten Sie vor dem Abklemmen der Starthi
lfekabel das Fahrlicht, falls es ein-
geschaltet ist, aus.
10.Schalten Sie im Fahrzeug mit der entlade- nen Batterie d
as Heizungsgebläse und die
Heckscheibenbeheizung ein, damit beim
Abklemmen auftretende Spannungsspit-
zen abgebaut werden.
11.
Nehmen Sie die Kabel bei laufenden Mo-
toren genau in der umgekehrten Reihen-
folge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen
Zangen ausreichend metallischen Kontakt
mit den Polen haben.
Brechen Sie den Startvorgang nach 10 Se-
kunden ab, falls der Motor nicht anspringt,
und versuchen Sie es nach etwa einer Minute
noch einmal. ACHTUNG
● Bei Arbeit en im Mot

orraum die Warnhin-
weise beachten ›››
 Seite 281.
● Die stromgebende Batterie muss die glei-
che S
pannung (12 V) und etwa die gleiche Ka-
pazität (siehe Aufdruck auf der Batterie) wie die leere Batterie haben. Anderenfalls be-
st
eht

Explosionsgefahr!
● Führen Sie niemals eine Starthilfe durch,
wenn eine der Batt
erien gefroren ist – Explo-
sionsgefahr! Auch nach dem Auftauen be-
steht Verätzungsgefahr durch auslaufende
Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.
● Halten Sie Zündquellen (offenes Licht,
brennende Z
igaretten usw.) von den Batterien
fern. Anderenfalls besteht Explosionsgefahr!
● Beachten Sie die Gebrauchsanleitung des
Herst
ellers der Starthilfekabel.
● Schließen Sie das Minuskabel beim ande-
ren Fahr
zeug nicht direkt an den Minuspol
der entladenen Batterie an. Durch Funkenbil-
dung könnte sich das aus der Batterie aus-
strömende Knallgas entzünden – Explosions-
gefahr!
● Klemmen Sie das Minuskabel beim ande-
ren Fahr
zeug niemals an Teile des Kraftstoff-
systems oder an den Bremsleitungen an.
● Die nicht isolierten Teile der Polzangen dür-
fen sic
h nicht berühren. Außerdem darf das
an den Pluspol der Batterie angeklemmte Ka-
bel nicht mit elektrisch leitenden Fahrzeug-
teilen in Berührung kommen – Kurzschluss-
gefahr!
● Platzieren Sie die Starthilfekabel so, dass
sie nicht
von sich drehenden Teilen im Motor-
raum erfasst werden können.
● Beugen Sie sich nicht über die Batterien –
Verätzu
ngsgefahr!66

Grundsätzliches
Hinweis
Die Fahrzeuge dürfen sich nicht berühren, an-
dernfa l
ls könnte bereits bei Verbindung der
Pluspole Strom fließen. Scheibenwischerblätter aus-
wec
hseln
Ser

vicestellung der Frontscheibenwi-

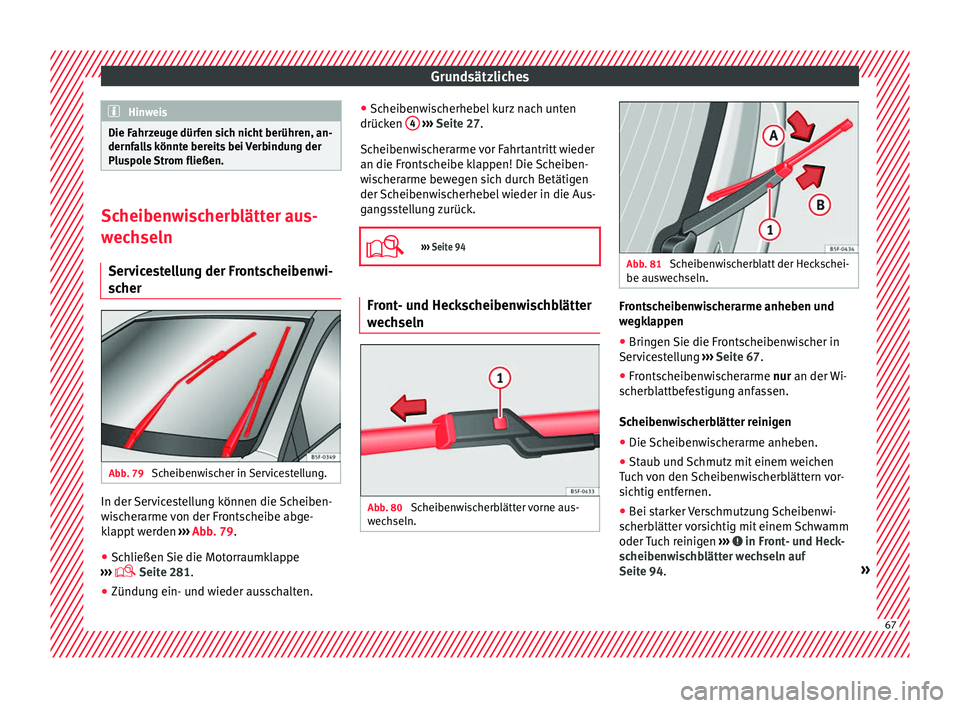

scher Abb. 79
Scheibenwischer in Servicestellung. In der Servicestellung können die Scheiben-
w
i
s

cherarme von der Frontscheibe abge-
klappt werden ››› Abb. 79.
● Schließen Sie die Motorraumklappe
›››
 Seite 281.
● Zündung ein- und wieder ausschalten. ●
Scheibenw
ischerhebel kurz nach unten
drücken 4
› ››
Seit
e 27.
Sc
heibenwischerarme vor Fahrtantritt wieder
an die Frontscheibe klappen! Die Scheiben-
wischerarme bewegen sich durch Betätigen
der Scheibenwischerhebel wieder in die Aus-
gangsstellung zurück.

››› Seite 94 Front- und Heckscheibenwischblätter
w
ec
hseln Abb. 80
Scheibenwischerblätter vorne aus-
w ec
hseln. Abb. 81
Scheibenwischerblatt der Heckschei-
be ausw ec
hseln. Frontscheibenwischerarme anheben und
w
e
gk

lappen
● Bringen Sie die Frontscheibenwischer in
Servic
estellung ››› Seite 67.
● Frontscheibenwischerarme nur an der Wi-
s

cherblattbefestigung anfassen.
Scheibenwischerblätter reinigen
● Die Scheibenwischerarme anheben.
● Staub und Schmutz mit einem weichen
Tuch
von den Scheibenwischerblättern vor-
sichtig entfernen.
● Bei starker Verschmutzung Scheibenwi-
scherb
lätter vorsichtig mit einem Schwamm
oder Tuch reinigen ››› in Front- und Heck-
s c
heiben

wischblätter wechseln auf
Seite 94. » 67

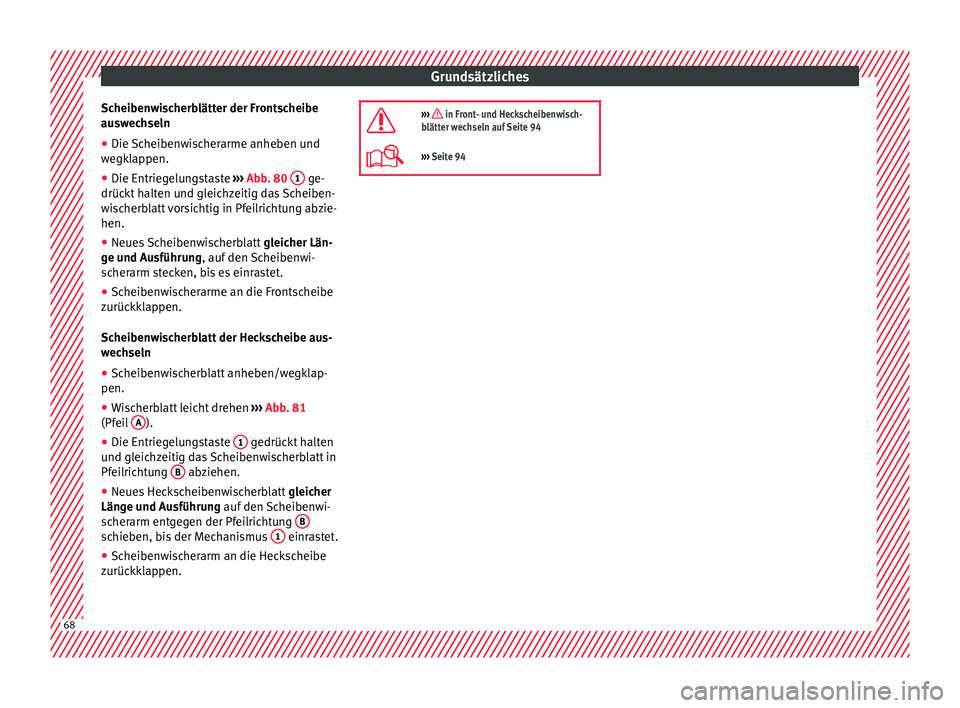

Grundsätzliches
Scheibenwischerblätter der Frontscheibe
au sw
ec
hseln
● Die Scheibenwischerarme anheben und
wegk
lappen.
● Die Entriegelungstaste ›››
Abb. 80 1 ge-
drüc kt
h
alten und gleichzeitig das Scheiben-
wischerblatt vorsichtig in Pfeilrichtung abzie-
hen.
● Neues Scheibenwischerblatt gleicher Län-
g

e und Ausführung, auf den Scheibenwi-
scherarm stecken, bis es einrastet.
● Scheibenwischerarme an die Frontscheibe
zurückk
lappen.
Scheibenwischerblatt der Heckscheibe aus-
wechseln
● Scheibenwischerblatt anheben/wegklap-
pen.
● Wischerblatt leicht drehen ›››
Abb. 81
(Pfeil A ).
● Die Entriegelungstaste 1 gedrückt halten
u nd gl
eic

hzeitig das Scheibenwischerblatt in
Pfeilrichtung B abziehen.
● Neues Heckscheibenwischerblatt gleic
her
Län
ge und Ausführung auf den Scheibenwi-
scherarm entgegen der Pfeilrichtung Bschieben, bis der Mechanismus
1 einrastet.
● Scheibenwischerarm an die Heckscheibe
z urüc
kk

lappen. 
››› in Front- und Heckscheibenwisch-
blätter wechseln auf Seite 94
››› Seite 94 68
