Grundsätzliches

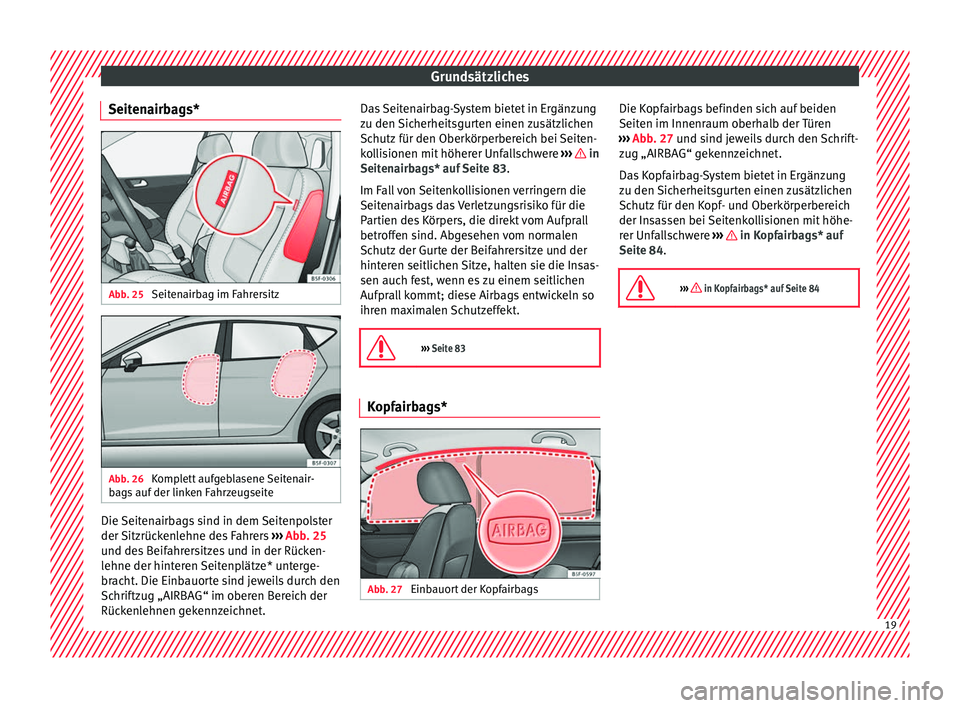

Seitenairbags* Abb. 25
Seitenairbag im Fahrersitz Abb. 26
Komplett aufgeblasene Seitenair-
b ag
s
auf der linken Fahrzeugseite Die Seitenairbags sind in dem Seitenpolster
der
Sitz
rüc
kenlehne des Fahrers ››› Abb. 25
und des Beifahrersitzes und in der Rücken-
lehne der hinteren Seitenplätze* unterge-
bracht. Die Einbauorte sind jeweils durch den
Schriftzug „AIRBAG“ im oberen Bereich der
Rückenlehnen gekennzeichnet. Das Seitenairbag-System bietet in Ergänzung
zu den Sic
herheitsgurten einen zusätzlichen
Schutz für den Oberkörperbereich bei Seiten-
kollisionen mit höherer Unfallschwere ››› in
Seit en
airb
ags* auf Seite 83.
Im Fall von Seitenkollisionen verringern die
Seitenairbags das Verletzungsrisiko für die
Partien des Körpers, die direkt vom Aufprall
betroffen sind. Abgesehen vom normalen
Schutz der Gurte der Beifahrersitze und der
hinteren seitlichen Sitze, halten sie die Insas-
sen auch fest, wenn es zu einem seitlichen
Aufprall kommt; diese Airbags entwickeln so
ihren maximalen Schutzeffekt.
››› Seite 83 Kopfairbags*
Abb. 27
Einbauort der Kopfairbags Die Kopfairbags befinden sich auf beiden
Seit
en im Innenr
aum o
berhalb der Türen
››› Abb. 27 und sind jeweils durch den Schrift-
zug „AIRBAG“ gekennzeichnet.
Das Kopfairbag-System bietet in Ergänzung
zu den Sicherheitsgurten einen zusätzlichen
Schutz für den Kopf- und Oberkörperbereich
der Insassen bei Seitenkollisionen mit höhe-
rer Unfallschwere ››› in Kopfairbags* auf
Seit e 84
.
››› in Kopfairbags* auf Seite 84 19
Page 22 of 344
Grundsätzliches
Kindersitze W ic
htig
e Hinweise zum Beifahrer-

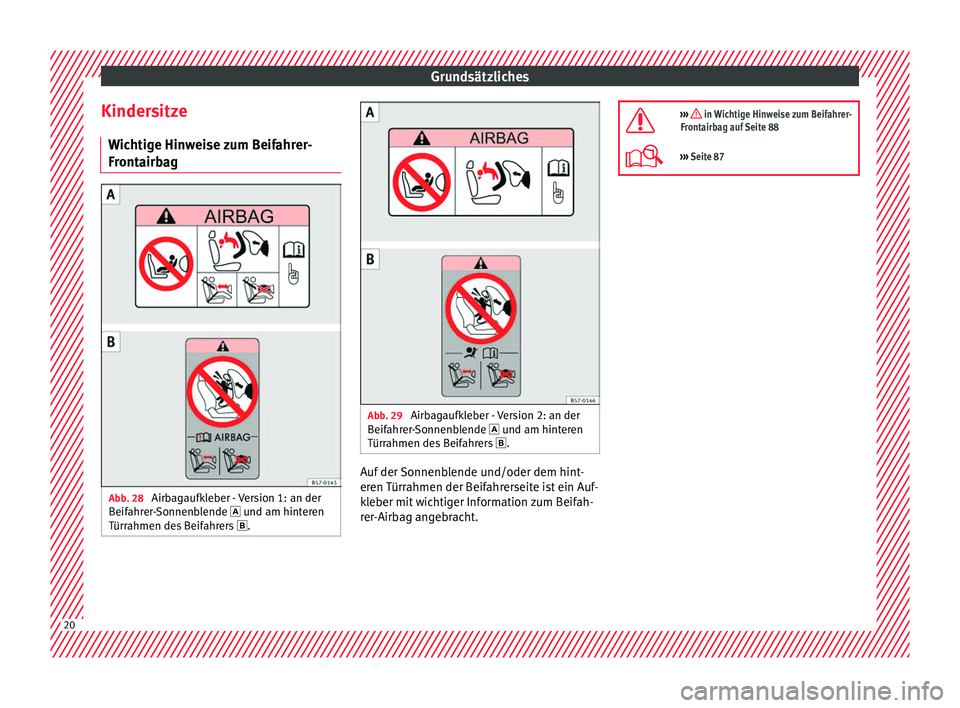

Frontairbag Abb. 28
Airbagaufkleber - Version 1: an der
B eif
ahr
er-Sonnenblende und am hinteren
Türrahmen des Beifahrers . Abb. 29
Airbagaufkleber - Version 2: an der
B eif
ahr
er-Sonnenblende und am hinteren
Türrahmen des Beifahrers . Auf der Sonnenblende und/oder dem hint-
er
en
T
ürrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht.
››› in Wichtige Hinweise zum Beifahrer-
Frontairbag auf Seite 88
››› Seite 87 20
Page 23 of 344
Grundsätzliches

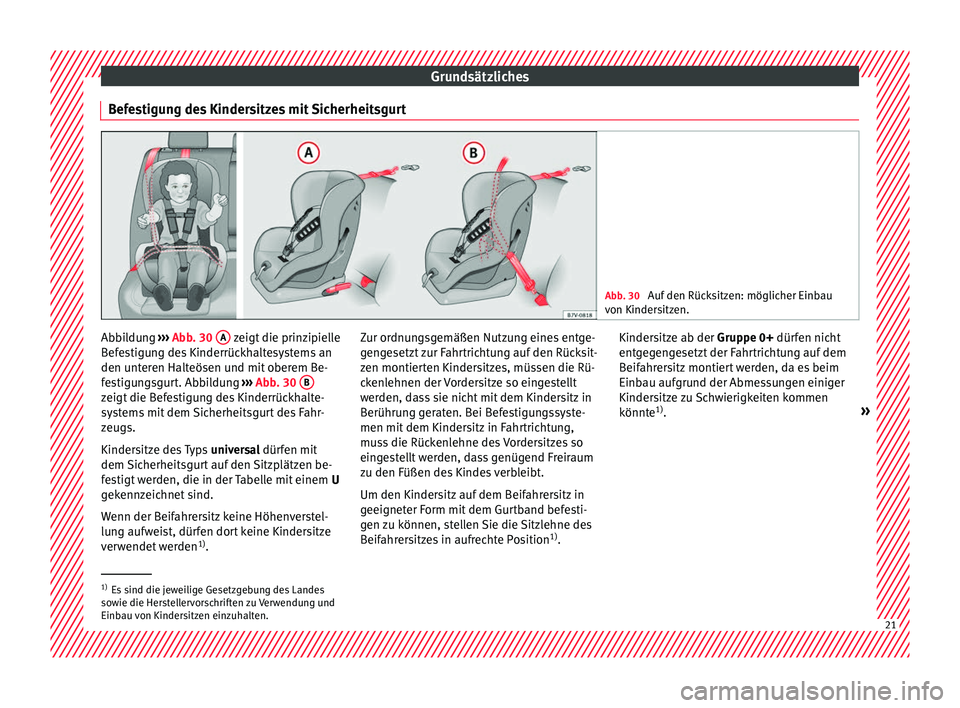

Befestigung des Kindersitzes mit Sicherheitsgurt Abb. 30
Auf den Rücksitzen: möglicher Einbau
von Kinder s
itzen. Abbildung
›››
Abb
. 30
A zeigt die prinzipielle
B ef
e
stigung des Kinderrückhaltesystems an
den unteren Halteösen und mit oberem Be-
festigungsgurt. Abbildung ››› Abb. 30 B zeigt die Befestigung des Kinderrückhalte-
sy
st
ems mit dem Sicherheitsgurt des Fahr-
zeugs.
Kindersitze des Typs universal dürfen mit
dem Sicherheitsgurt auf den Sitzplätzen be-
festigt werden, die in der Tabelle mit einem U
gekennzeichnet sind.
Wenn der Beifahrersitz keine Höhenverstel-
lung aufweist, dürfen dort keine Kindersitze
verwendet werden 1)
. Zur ordnungsgemäßen Nutzung eines entge-
geng
esetzt zur Fahrtrichtung auf den Rücksit-
zen montierten Kindersitzes, müssen die Rü-
ckenlehnen der Vordersitze so eingestellt
werden, dass sie nicht mit dem Kindersitz in
Berührung geraten. Bei Befestigungssyste-
men mit dem Kindersitz in Fahrtrichtung,
muss die Rückenlehne des Vordersitzes so
eingestellt werden, dass genügend Freiraum
zu den Füßen des Kindes verbleibt.
Um den Kindersitz auf dem Beifahrersitz in
geeigneter Form mit dem Gurtband befesti-
gen zu können, stellen Sie die Sitzlehne des
Beifahrersitzes in aufrechte Position 1)
. Kindersitze ab der Gruppe 0+ dür
fen nicht
entgegengesetzt der Fahrtrichtung auf dem
Beifahrersitz montiert werden, da es beim
Einbau aufgrund der Abmessungen einiger
Kindersitze zu Schwierigkeiten kommen
könnte 1)
. »1)
Es sind die jeweilige Gesetzgebung des Landes
sow ie die Her
stellervorschriften zu Verwendung und
Einbau von Kindersitzen einzuhalten. 21
Page 24 of 344

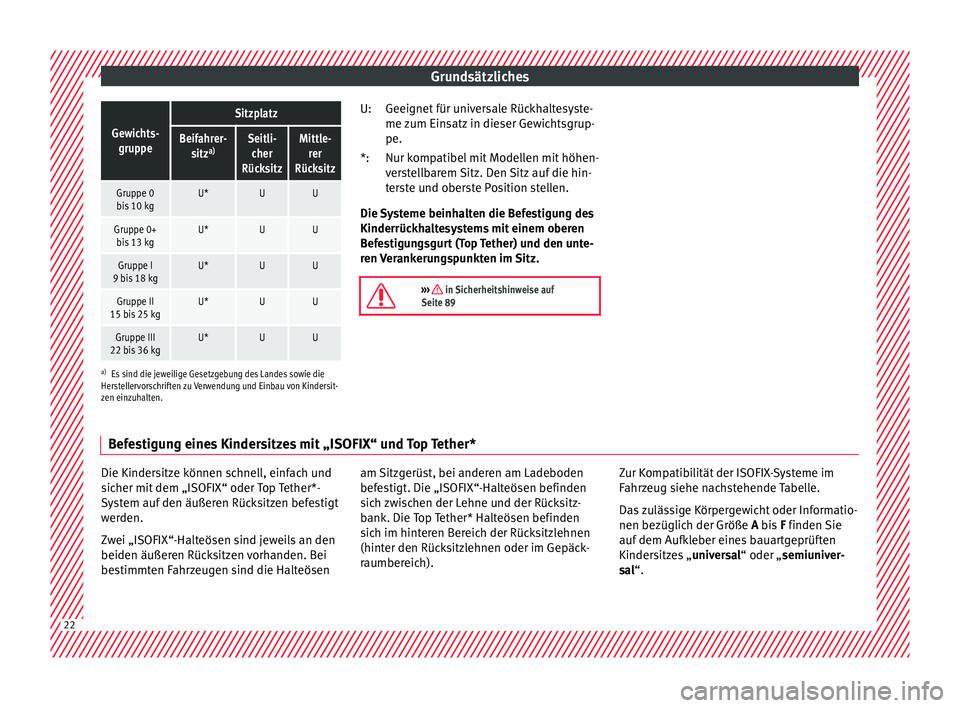

GrundsätzlichesGewichts-
gruppe
Sitzplatz
Beifahrer- sitz a)Seitli-
cher
RücksitzMittle- rer
Rücksitz
Gruppe 0 bis 10 kgU*UU
Gruppe 0+ bis 13 kgU*UU
Gruppe I
9 bis 18 kgU*UU
Gruppe II
15 bis 25 kgU*UU
Gruppe III
22 bis 36 kgU*UU
a) Es sind die jeweilige Gesetzgebung des Landes sowie die
Herstellervorschriften zu Verwendung und Einbau von Kindersit-
zen einzuhalten.
Geeignet für universale Rückhaltesyste-
me zum Einsatz in dieser Gewichtsgrup-
pe.
Nur kompatibel mit Modellen mit höhen-
verstellbarem Sitz. Den Sitz auf die hin-
terste und oberste Position stellen.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen
Befestigungsgurt (Top Tether) und den unte-
ren Verankerungspunkten im Sitz.
››› in Sicherheitshinweise auf
Seite 89 U:
*:
Befestigung eines Kindersitzes mit „ISOFIX“ und Top Tether* Die Kindersitze können schnell, einfach und
s
ic
her mit
dem „ISOFIX“ oder Top Tether*-
System auf den äußeren Rücksitzen befestigt
werden.
Zwei „ISOFIX“-Halteösen sind jeweils an den
beiden äußeren Rücksitzen vorhanden. Bei
bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst, bei anderen am Ladeboden
befes
tigt. Die „ISOFIX“-Halteösen befinden
sich zwischen der Lehne und der Rücksitz-
bank. Die Top Tether* Halteösen befinden
sich im hinteren Bereich der Rücksitzlehnen
(hinter den Rücksitzlehnen oder im Gepäck-
raumbereich). Zur Kompatibilität der ISOFIX-Systeme im
Fahrz
eug siehe nachstehende Tabelle.
Das zulässige Körpergewicht oder Informatio-
nen bezüglich der Größe A bis F finden Sie
auf dem Aufkleber eines bauartgeprüften
Kindersitzes „ universal“ oder „semiuniver-
sal“. 22
Page 25 of 344
GrundsätzlichesGewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im Fahrzeug
Seitliche Rücksitze
BabyschaleFISO/L1Nach hintenX
GISO/L2Nach hintenX
Gruppe 0 bis 10 kgEISO/R1Nach hintenIU
Gruppe 0+ bis 13 kg
EISO/R1Nach hintenIU
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
Gruppe I 9 bis 18 kg
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
BISO/F2Nach vornIU
B1ISO/F2XNach vornIU
AISO/F3Nach vornIU
Gruppe II 15 bis 25 kg------Nach vorn---
Gruppe III 22 bis 36 kg------Nach vorn---
Geeignet für universale ISOFIX-Kinder-
rüc
k
h
altesysteme, die für den Einsatz in
dieser Gewichtsgruppe zugelassen sind.
ISOFIX-Position nicht für ISOFIX-Kinder-
rückhaltesysteme dieser Gewichtsgrup-
pe oder Größenklasse geeignet.
››› in Sicherheitshinweise auf
Seite 89 IU:
X:
23
Page 26 of 344
Grundsätzliches
Befestigung des Kindersitzes mit dem
„ISOFIX -
S

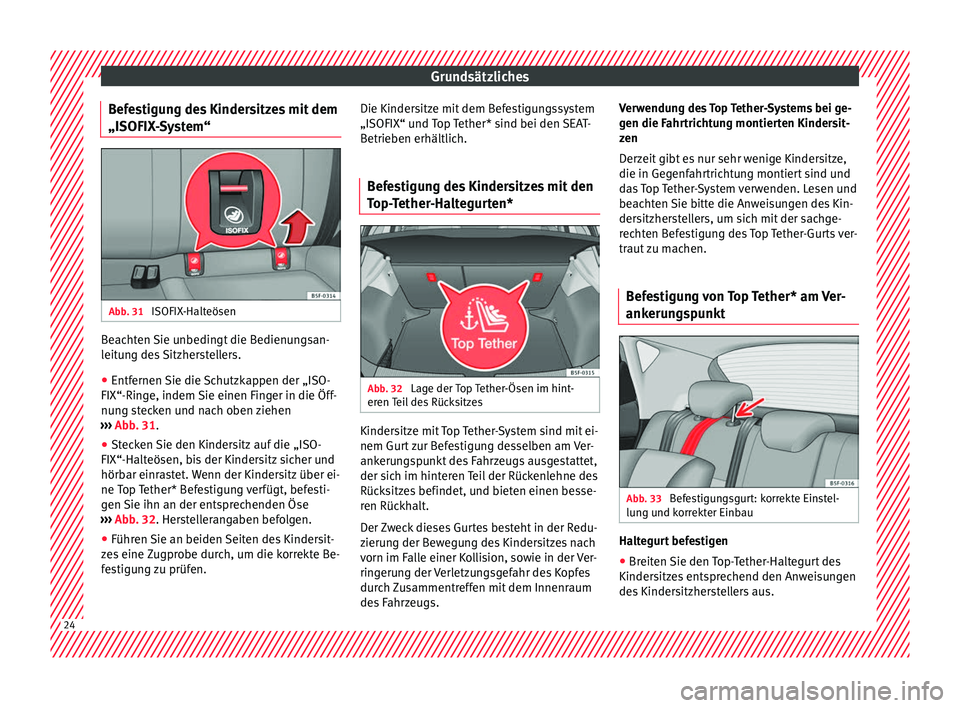

ystem“Abb. 31
ISOFIX-Halteösen Beachten Sie unbedingt die Bedienungsan-
l
eit
u
ng des Sitzherstellers.
● Entfernen Sie die Schutzkappen der „ISO-
FIX“-Ringe, indem
Sie einen Finger in die Öff-
nung stecken und nach oben ziehen
››› Abb. 31.
● Stecken Sie den Kindersitz auf die „ISO-
FIX“-Halteösen, bi
s der Kindersitz sicher und
hörbar einrastet. Wenn der Kindersitz über ei-
ne Top Tether* Befestigung verfügt, befesti-
gen Sie ihn an der entsprechenden Öse
››› Abb. 32. Herstellerangaben befolgen.
● Führen Sie an beiden Seiten des Kindersit-
zes
eine Zugprobe durch, um die korrekte Be-
festigung zu prüfen. Die Kindersitze mit dem Befestigungssystem
„ISOFIX“ und Top
Tether* sind bei den SEAT-
Betrieben erhältlich.
Befestigung des Kindersitzes mit den
Top-T
ether-Haltegurten* Abb. 32
Lage der Top Tether-Ösen im hint-
er en
T
eil des Rücksitzes Kindersitze mit Top Tether-System sind mit ei-
nem Gur
t
zur Befestigung desselben am Ver-
ankerungspunkt des Fahrzeugs ausgestattet,
der sich im hinteren Teil der Rückenlehne des
Rücksitzes befindet, und bieten einen besse-
ren Rückhalt.
Der Zweck dieses Gurtes besteht in der Redu-
zierung der Bewegung des Kindersitzes nach
vorn im Falle einer Kollision, sowie in der Ver-
ringerung der Verletzungsgefahr des Kopfes
durch Zusammentreffen mit dem Innenraum
des Fahrzeugs. Verwendung des Top Tether-Systems bei ge-
gen die Fahr
trichtung montierten Kindersit-
zen
Derzeit gibt es nur sehr wenige Kindersitze,
die in Gegenfahrtrichtung montiert sind und
das Top Tether-System verwenden. Lesen und
beachten Sie bitte die Anweisungen des Kin-
dersitzherstellers, um sich mit der sachge-
rechten Befestigung des Top Tether-Gurts ver-
traut zu machen.
Befestigung von Top Tether* am Ver-
ankerun
gspunkt Abb. 33
Befestigungsgurt: korrekte Einstel-
lu n
g u
nd korrekter Einbau Haltegurt befestigen
●
Breiten Sie den Top-Tether-Haltegurt des
Kinder s
itz
es entsprechend den Anweisungen
des Kindersitzherstellers aus. 24
Page 27 of 344
Grundsätzliches
● Den Halt
e
gurt unter die Kopfstütze des
Rücksitzes legen ››› Abb. 33 (hierzu ggf. die
Kopfstütze nach oben ziehen).
● Den Haltegurt verschieben und ordnungs-
gemäß an der V
erankerung des hinteren Teils
der Rücklehne befestigen ››› Abb. 32.
● Den Haltegurt gemäß den Anweisungen
des Her
stellers festziehen.
Befestigungsgurt lösen
● Den Haltegurt gemäß den Anweisungen
des Her
stellers lösen.
● Drücken Sie auf das Schloss und nehmen
Sie den Haltegur
t vom Verankerungspunkt
ab.
››› in Sicherheitshinweise auf
Seite 89 Fahrzeug starten
Zünd s
c

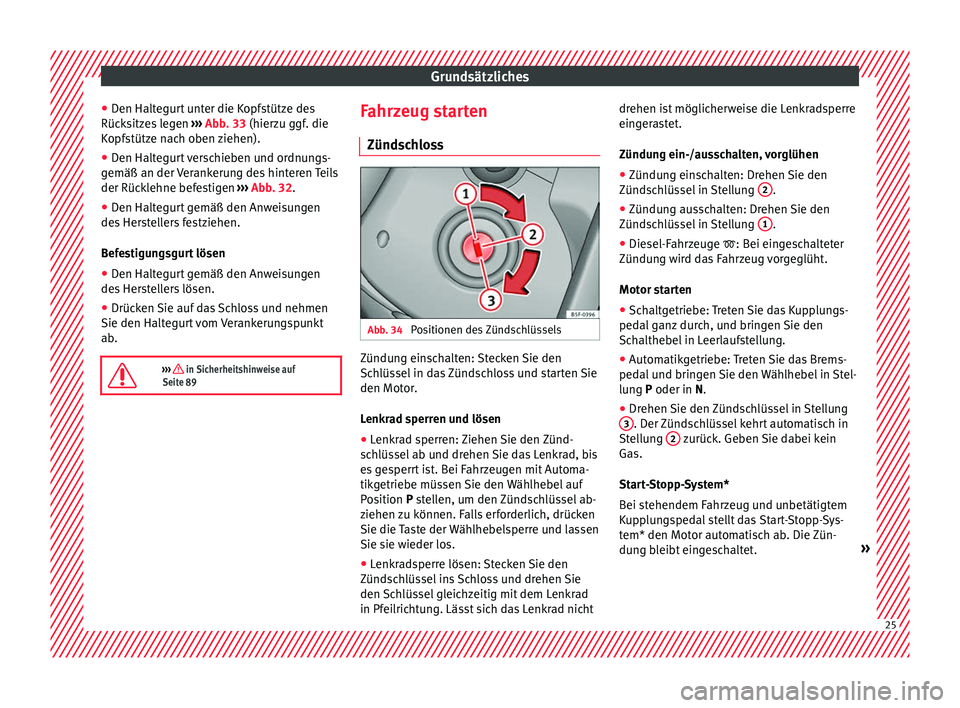

hloss Abb. 34
Positionen des Zündschlüssels Zündung einschalten: Stecken Sie den
Sc
h
lüs
sel in das Zündschloss und starten Sie
den Motor.
Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel auf
Position P stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken
Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht drehen ist möglicherweise die Lenkradsperre
einger
astet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c
hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g
anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung.
● Automatikgetriebe: Treten Sie das Brems-
pedal u
nd bringen Sie den Wählhebel in Stel-
lung P oder in N.
● Drehen Sie den Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu
ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet. » 25
Page 28 of 344
Grundsätzliches
››› in Zündung einschalten und den
Motor mit dem Schlüssel anlassen auf
Seite 179
››› Seite 178 Licht und Sicht
Licht s

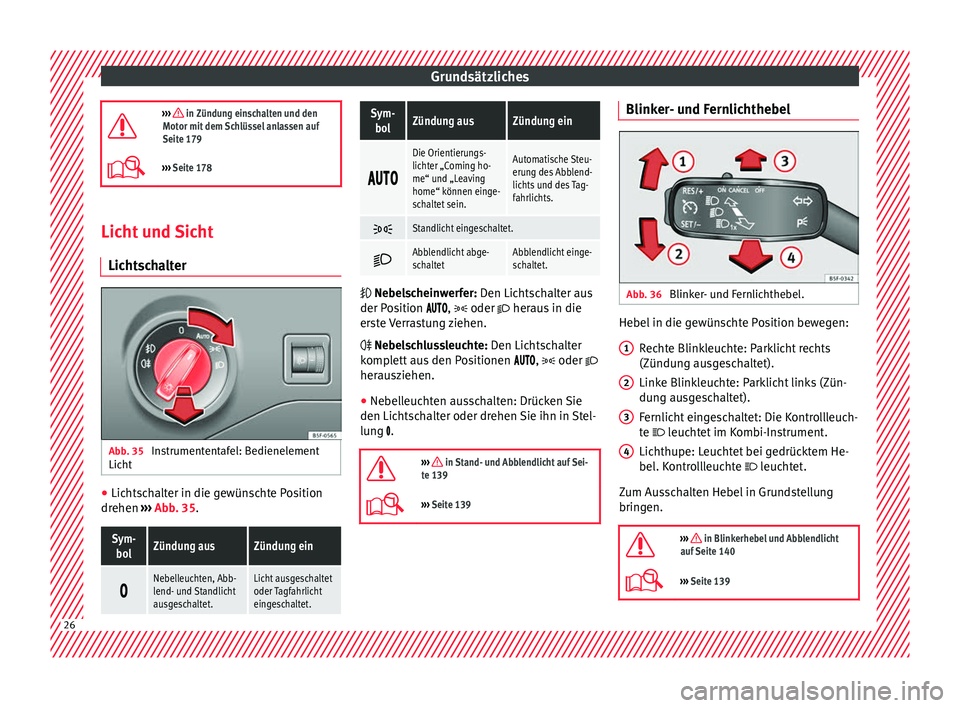

chalter Abb. 35
Instrumententafel: Bedienelement
Lic ht ●
Lichtschalter in die gewünschte Position
dr ehen
›
›
› Abb. 35.
Sym-
bolZündung ausZündung ein
Nebelleuchten, Abb-
lend- und Standlicht
ausgeschaltet.Licht ausgeschaltet
oder Tagfahrlicht
eingeschaltet.
Sym-
bolZündung ausZündung ein
Die Orientierungs-
lichter „Coming ho-
me“ und „Leaving
home“ können einge-
schaltet sein.Automatische Steu-
erung des Abblend-
lichts und des Tag-
fahrlichts.
Standlicht eingeschaltet.
Abblendlicht abge-
schaltetAbblendlicht einge-
schaltet.
Nebel scheinwerfer: Den Lichtschalter aus
der P
osition , oder heraus in die
erste Verrastung ziehen.
Nebelschlussleuchte: Den Lichtschalter
komplett aus den Positionen , oder
herausziehen.
● Nebelleuchten ausschalten: Drücken Sie
den Lichts c
halter oder drehen Sie ihn in Stel-
lung .
››› in Stand- und Abblendlicht auf Sei-
te 139
››› Seite 139 Blinker- und Fernlichthebel
Abb. 36
Blinker- und Fernlichthebel. Hebel in die gewünschte Position bewegen:
Rec
ht
e Blinkleuchte: Parklicht rechts
(Zündung ausgeschaltet).
Linke Blinkleuchte: Parklicht links (Zün-
dung ausgeschaltet).
Fernlicht eingeschaltet: Die Kontrollleuch-
te leuchtet im Kombi-Instrument.
Lichthupe: Leuchtet bei gedrücktem He-
bel. Kontrollleuchte leuchtet.
Zum Ausschalten Hebel in Grundstellung
bringen.
››› in Blinkerhebel und Abblendlicht
auf Seite 140
››› Seite 139 1
2
3
4
26
Page 29 of 344
Grundsätzliches
Warnblinklicht Abb. 37
Instrumententafel: Schalter für die
W arnb
link
anlage Einschalten, wenn zum Beispiel:
●
Sie ein Stauende erreichen,
● Sie einen Notfall haben,
● Ihr Fahrzeug aufgrund eines technischen
D ef
ekts
ausfällt,
● Sie ein anderes Fahrzeug abschleppen
oder Ihr Fahrz
eug abgeschleppt wird.
››› in Warnblinkanlage auf
Seite 144
››› Seite 143 Innenbeleuchtung
Abb. 38
Ausschnitt aus Dachhimmel: Innen-
bel euc
ht
ung vorn.
KnopfFunktion
Innenleuchten ausschalten.
Innenleuchten einschalten.
Türkontaktschalter einschalten (Mittelstel-
lung).
Innenleuchten schalten sich automatisch
beim Entriegeln des Fahrzeugs, dem Öffnen
einer Tür oder Abziehen des Zündschlüssels
ein.
Das Licht erlischt einige Sekunden nach dem
Schließen aller Türen, beim Verriegeln des
Fahrzeugs oder Einschalten der Zündung.
Leseleuchte ein- oder ausschalten.
›››
Seite 146 Front- und Heckscheibenwischanlage
Abb. 39
Bedienung von Windschutz- und
Hec k
s
cheibenwischer
Hebel in die gewünschte Position bewegen:
0 Scheibenwischer ausgeschaltet.
1
Intervallwischen für die Frontscheibe.
Mit Schalter
››› Abb. 39 A Intervallstufen
(Fahrzeuge ohne Regensensor) oder Emp-
findlichkeit des Regensensors einstellen.
2 Langsames Wischen.
3
Schnelles Wischen.
4
Tippwischen. Kurzes Drücken, kurzes Wi-
schen. Hebel länger nach unten gedrückt
halten, um schneller zu wischen.
5
Wisch-/Wasch-Automatik. Mit dem Hebel
in Frontstellung schaltet sich die Wind-
schutzscheiben-Waschanlage ein. Gleich-
zeitig werden die Scheibenwischer akti-
viert.
»
27
Page 30 of 344
GrundsätzlichesHebel in die gewünschte Position bewegen:
6
Intervallwischen für die Heckscheibe. Der
Heckscheibenwischer wischt in Intervallen
von etwa 6 Sekunden.
7
Durch Drücken des Hebels schaltet sich
die Heckscheiben-Waschanlage ein.
Gleichzeitig wird der Heckscheibenwi-
scher aktiviert.
›››
Seite 147
››› Seite 67 Easy Connect
Eins t
ellungen im Menü CAR Abb. 40
Easy Connect: Hauptmenü. Abb. 41
Easy Connect: Menü CAR Zur Auswahl der Einstellmenüs die System
E
a
sy
Connect-Taste und die Funktionsflä-
c he S
ETUP drücken.
Die An z
ah
l der verfügbaren Menüs und die
Bezeichnung der verschiedenen Optionen sind von der Elektronik und der Ausstattung
des F
ahrzeugs abhängig.
● Zündung einschalten.
● Wenn es ausgeschaltet ist, verbinden Sie
das
Infotainment-System. ●
Tas
te des Systems und anschließend
die F u
nktion
sfläche Fahrzeug
› ››
Abb
. 40 oder
die
Taste des Systems drücken, um in
d a
s
Menü Fahrzeug ››› Abb. 41 zu gelangen.28
