Seat Leon 5D 2016 Manual de instrucciones (in Spanish)

Lo esencial

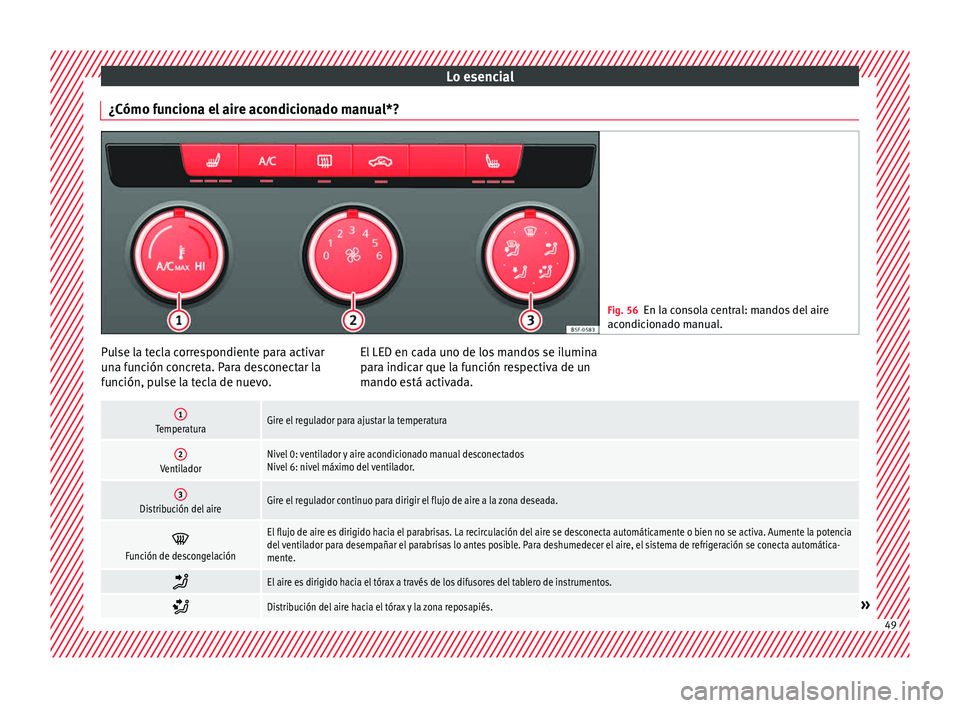

¿Cómo funciona el aire acondicionado manual*? Fig. 56
En la consola central: mandos del aire
acondic ion
ado manual. Pulse la tecla correspondiente para activar
u
n
a f

unción concreta. Para desconectar la
función, pulse la tecla de nuevo. El LED en cada uno de los mandos se ilumina
para indic
ar que la función respectiva de un
mando está activada.
1TemperaturaGire el regulador para ajustar la temperatura
2VentiladorNivel 0: ventilador y aire acondicionado manual desconectados
Nivel 6: nivel máximo del ventilador.
3Distribución del aireGire el regulador continuo para dirigir el flujo de aire a la zona deseada. 
Función de descongelación
El flujo de aire es dirigido hacia el parabrisas. La recirculación del aire se desconecta automáticamente o bien no se activa. Aumente la potencia
del ventilador para desempañar el parabrisas lo antes posible. Para deshumedecer el aire, el sistema de refrigeración se conecta automática-
mente.

El aire es dirigido hacia el tórax a través de los difusores del tablero de instrumentos.

Distribución del aire hacia el tórax y la zona reposapiés.»
49

Lo esencial
Distribución del aire hacia la zona reposapiés.

Distribución del aire hacia el parabrisas y la zona reposapiés.

Luneta térmica: funciona únicamente con el motor en marcha y se desconecta de forma automática, como máximo, al cabo de 10 minutos.

Recirculación del aire
 
Teclas para la calefacción de los asientos

Máxima potencia de refrigeración. La recirculación del aire y el sistema de refrigeración se conectan automáticamente y la distribución del aire
se ajusta automáticamente a la posición 

››› en Introducción de la pág. 175
›››

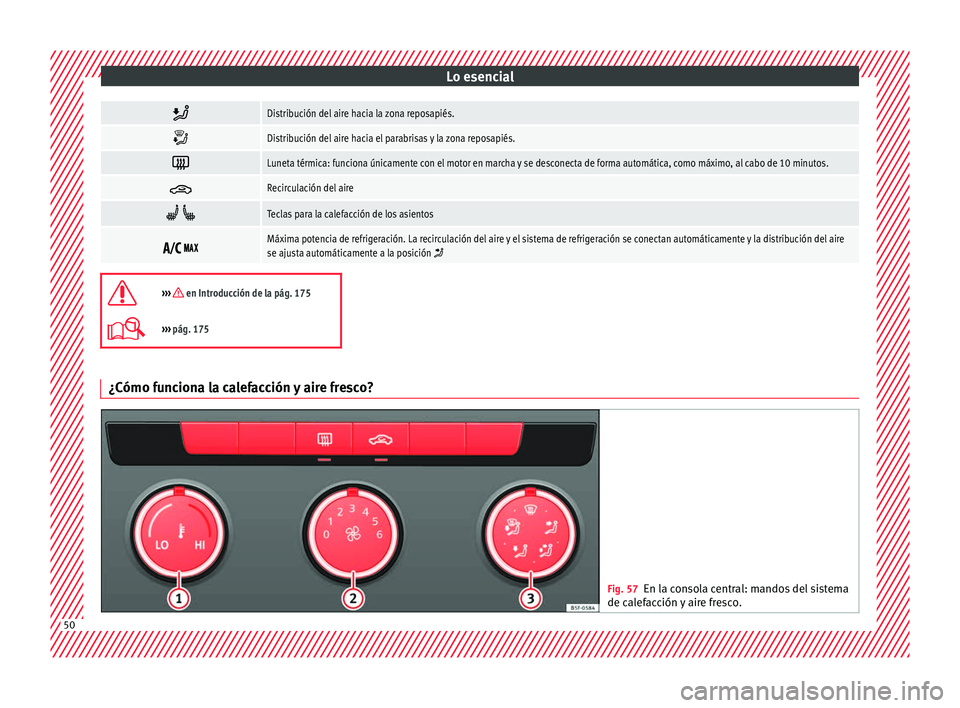

pág. 175 ¿Cómo funciona la calefacción y aire fresco?
Fig. 57
En la consola central: mandos del sistema
de cal ef

acción y aire fresco. 50

Lo esencial

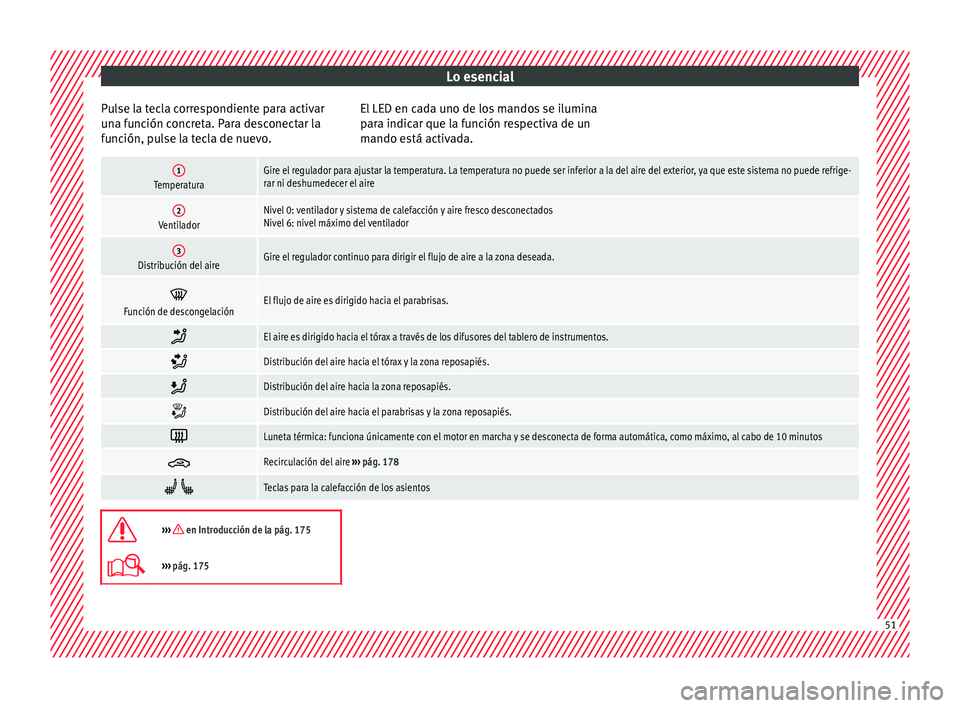

Pulse la tecla correspondiente para activar
u n
a f
unción concreta. Para desconectar la
función, pulse la tecla de nuevo. El LED en cada uno de los mandos se ilumina
para indic
ar que la función respectiva de un
mando está activada.
1TemperaturaGire el regulador para ajustar la temperatura. La temperatura no puede ser inferior a la del aire del exterior, ya que este sistema no puede refrige-
rar ni deshumedecer el aire
2VentiladorNivel 0: ventilador y sistema de calefacción y aire fresco desconectados
Nivel 6: nivel máximo del ventilador
3Distribución del aireGire el regulador continuo para dirigir el flujo de aire a la zona deseada. 
Función de descongelaciónEl flujo de aire es dirigido hacia el parabrisas.

El aire es dirigido hacia el tórax a través de los difusores del tablero de instrumentos.

Distribución del aire hacia el tórax y la zona reposapiés.

Distribución del aire hacia la zona reposapiés.

Distribución del aire hacia el parabrisas y la zona reposapiés.

Luneta térmica: funciona únicamente con el motor en marcha y se desconecta de forma automática, como máximo, al cabo de 10 minutos

Recirculación del aire
››› pág. 178  
Teclas para la calefacción de los asientos

››› en Introducción de la pág. 175
›››
pág. 175 51

Lo esencial

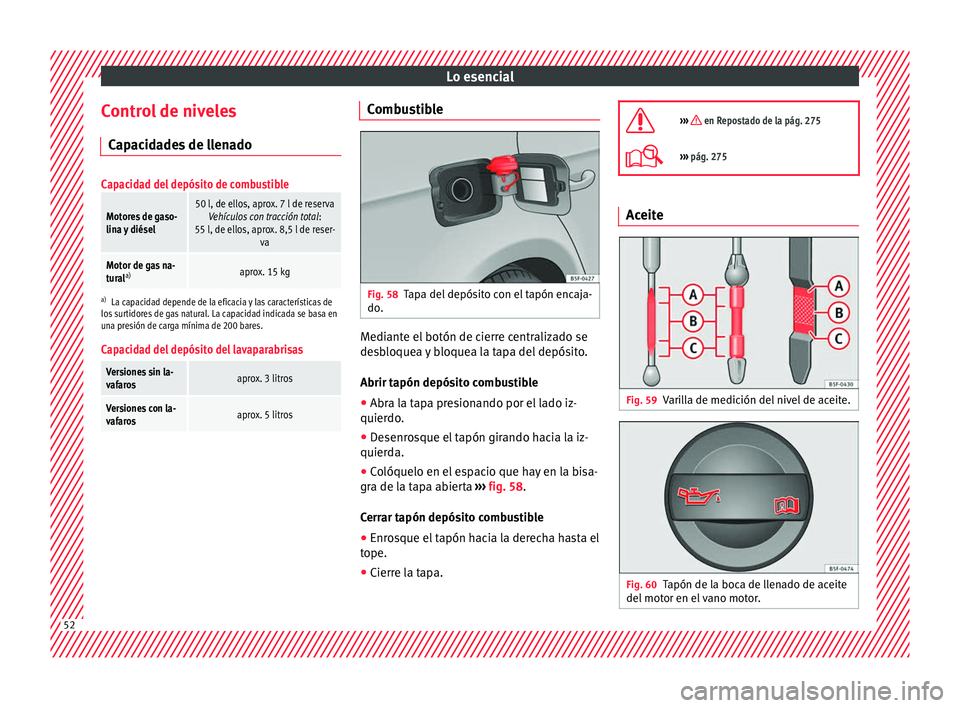

Control de niveles C ap
ac
idades de llenado
Capacidad del depósito de combustible
Motores de gaso-
lina y diésel50 l, de ellos, aprox. 7 l de reservaVehículos con tracción total :
55 l, de ellos, aprox. 8,5 l de reser- va
Motor de gas na-
turala)aprox. 15 kg
a)
La capacidad depende de la eficacia y las características de
los surtidores de gas natural. La capacidad indicada se basa en
una presión de carga mínima de 200 bares.
Capacidad del depósito del lavaparabrisas
Versiones sin la-
vafarosaprox. 3 litros
Versiones con la-
vafarosaprox. 5 litros Combustible
Fig. 58
Tapa del depósito con el tapón encaja-
do . Mediante el botón de cierre centralizado se
de
s
b

loquea y bloquea la tapa del depósito.
Abrir tapón depósito combustible
● Abra la tapa presionando por el lado iz-
quierdo.
● D

esenrosque el tapón girando hacia la iz-
quierda.
● C

olóquelo en el espacio que hay en la bisa-
gra de la t
apa abierta ››› fig. 58.
Cerrar tapón depósito combustible
● Enrosque el tapón hacia la derecha hasta el
tope.
● Cierr

e la tapa. 
››› en Repostado de la pág. 275
›››
pág. 275 Aceite
Fig. 59
Varilla de medición del nivel de aceite. Fig. 60
Tapón de la boca de llenado de aceite
del mot
or en el

vano motor.52

Lo esencial

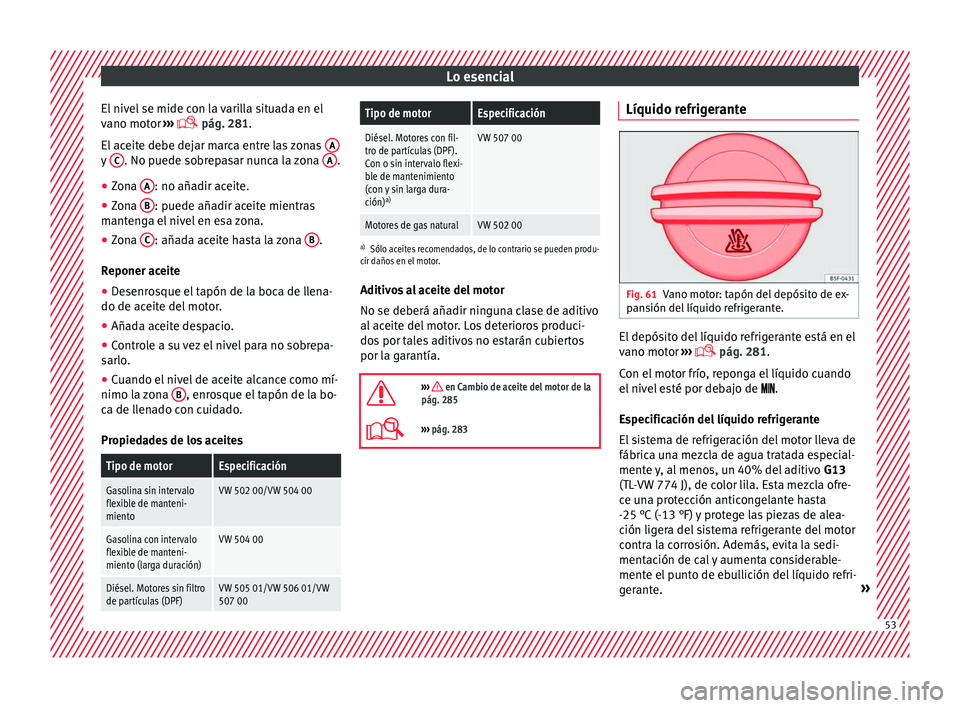

El nivel se mide con la varilla situada en el
v ano mot
or ›
››  pág. 281.
El aceite debe dejar marca entre las zonas Ay
C . No puede sobrepasar nunca la zona
A .
● Zona A : no añadir aceite.
● Zona B : puede añadir aceite mientras
m ant
en

ga el nivel en esa zona.
● Zona C : añada aceite hasta la zona
B .
R eponer ac
eit

e
● Desenrosque el tapón de la boca de llena-
do de aceite del
motor.
● Añada aceite despacio.
● Controle a su vez el nivel para no sobrepa-
sarlo.
● C

uando el nivel de aceite alcance como mí-
nimo la z
ona B , enrosque el tapón de la bo-
c a de l
l
enado con cuidado.
Propiedades de los aceites
Tipo de motorEspecificación
Gasolina sin intervalo
flexible de manteni-
mientoVW 502 00/VW 504 00
Gasolina con intervalo
flexible de manteni-
miento (larga duración)VW 504 00
Diésel. Motores sin filtro
de partículas (DPF)VW 505 01/VW 506 01/VW
507 00
Tipo de motorEspecificación
Diésel. Motores con fil-
tro de partículas (DPF).
Con o sin intervalo flexi-
ble de mantenimiento
(con y sin larga dura-
ción) a)VW 507 00
Motores de gas naturalVW 502 00
a)
Sólo aceites recomendados, de lo contrario se pueden produ-
cir daños en el motor.
Aditivos al aceite del motor
No se deberá añadir ninguna clase de aditivo
al aceite del motor. Los deterioros produci-
dos por tales aditivos no estarán cubiertos
por la garantía.

››› en Cambio de aceite del motor de la
pág. 285
››› pág. 283 Líquido refrigerante
Fig. 61
Vano motor: tapón del depósito de ex-
p an
s

ión del líquido refrigerante. El depósito del líquido refrigerante está en el
v
ano mot
or ›

››  pág. 281.
Con el motor frío, reponga el líquido cuando
el nivel esté por debajo de .
Especificación del líquido refrigerante
El sistema de refrigeración del motor lleva de
fábrica una mezcla de agua tratada especial-
mente y, al menos, un 40% del aditivo G13
(TL-VW 774 J), de color lila. Esta mezcla ofre-
ce una protección anticongelante hasta
-25 °C (-13 °F) y protege las piezas de alea-
ción ligera del sistema refrigerante del motor
contra la corrosión. Además, evita la sedi-
mentación de cal y aumenta considerable-
mente el punto de ebullición del líquido refri-
gerante. » 53

Lo esencial

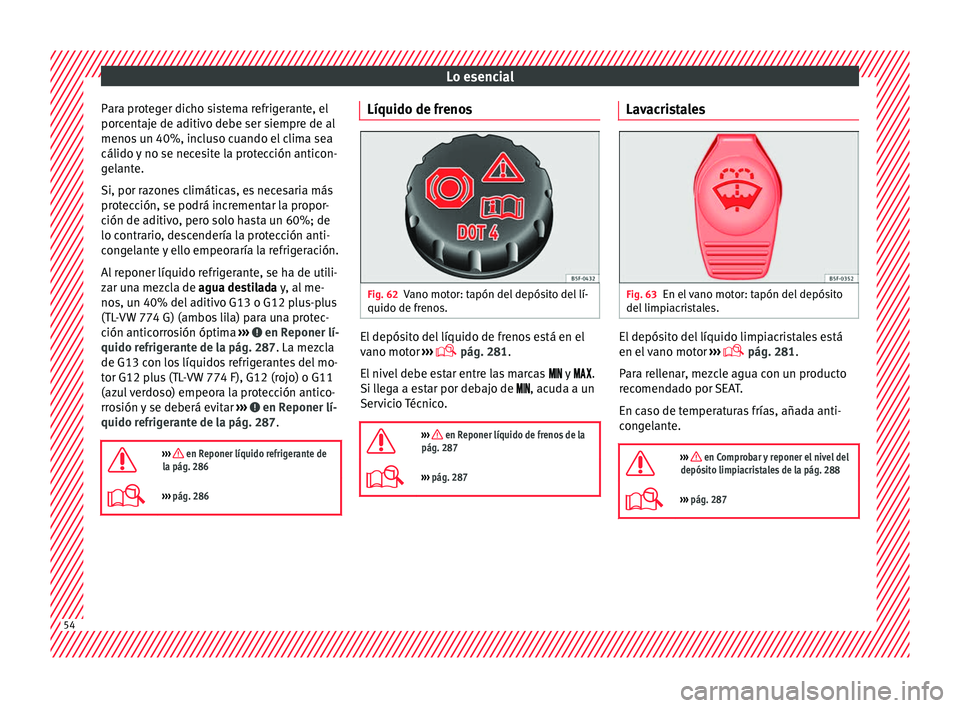

Para proteger dicho sistema refrigerante, el
por c
ent
aje de aditivo debe ser siempre de al
menos un 40%, incluso cuando el clima sea
cálido y no se necesite la protección anticon-
gelante.
Si, por razones climáticas, es necesaria más
protección, se podrá incrementar la propor-
ción de aditivo, pero solo hasta un 60%; de
lo contrario, descendería la protección anti-
congelante y ello empeoraría la refrigeración.
Al reponer líquido refrigerante, se ha de utili-
zar una mezcla de agua destilada y, al me-
nos, un 40% del aditivo G13 o G12 plus-plus
(TL-VW 774 G) (ambos lila) para una protec-
ción anticorrosión óptima ››› en Reponer lí-
quido r efrig
er

ante de la pág. 287. La mezcla
de G13 con los líquidos refrigerantes del mo-
tor G12 plus (TL-VW 774 F), G12 (rojo) o G11
(azul verdoso) empeora la protección antico-
rrosión y se deberá evitar ››› en Reponer lí-
quido r efrig
er

ante de la pág. 287.

››› en Reponer líquido refrigerante de
la pág. 286
››› pág. 286 Líquido de frenos
Fig. 62
Vano motor: tapón del depósito del lí-
quido de fr eno
s. El depósito del líquido de frenos está en el
v
ano mot
or ›

››  pág. 281.
El nivel debe estar entre las marcas  y .
Si llega a estar por debajo de , acuda a un
Servicio Técnico.

››› en Reponer líquido de frenos de la
pág. 287
››› pág. 287 Lavacristales
Fig. 63
En el vano motor: tapón del depósito
del limpi
ac

ristales. El depósito del líquido limpiacristales está
en el

v

ano motor ›››
 pág. 281.
Para rellenar, mezcle agua con un producto
recomendado por SEAT.
En caso de temperaturas frías, añada anti-
congelante.

››› en Comprobar y reponer el nivel del
depósito limpiacristales de la pág. 288
››› pág. 287 54

Lo esencial
Batería La batería está en el compartimento del mo-
tor
››
›  pág. 281. No requiere manteni-
miento. Se comprueba su estado al realizar
la inspección.

››› en Indicaciones de advertencia al
trabajar con baterías de la pág. 289
››› pág. 288 55

Lo esencial

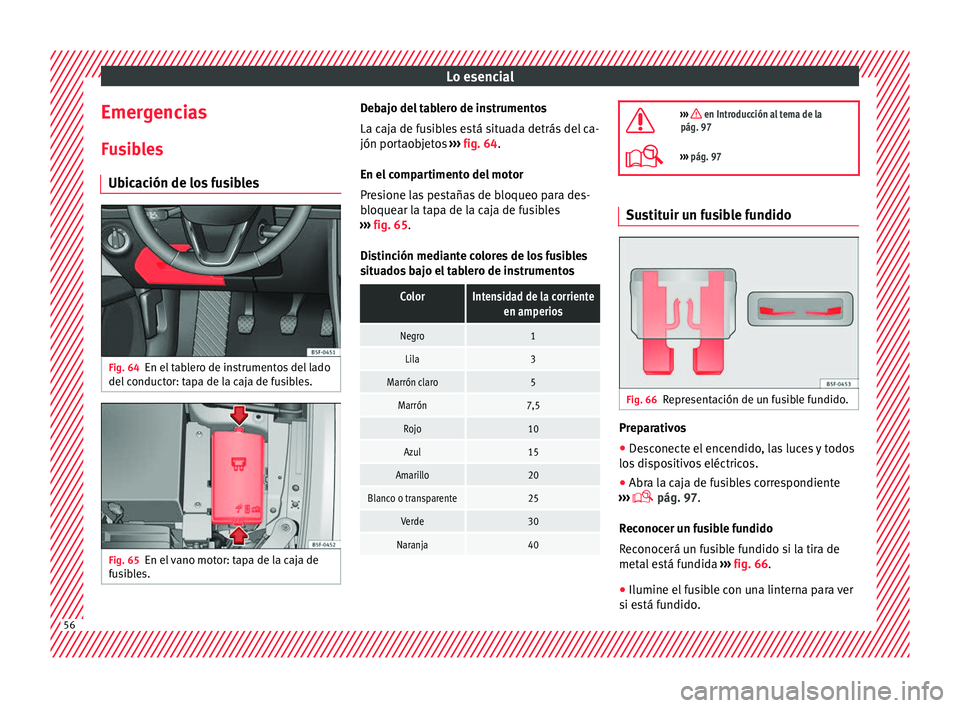

Emergencias
F u
s
ibles
Ubicación de los fusibles Fig. 64
En el tablero de instrumentos del lado
del c
onduct

or: tapa de la caja de fusibles. Fig. 65
En el vano motor: tapa de la caja de
f u
s

ibles. Debajo del tablero de instrumentos
La c
aja de f

usibles está situada detrás del ca-
jón portaobjetos ››› fig. 64.
En el compartimento del motor
Presione las pestañas de bloqueo para des-
bloquear la tapa de la caja de fusibles
››› fig. 65.
Distinción mediante colores de los fusibles
situados bajo el tablero de instrumentos
ColorIntensidad de la corriente en amperios
Negro1
Lila3
Marrón claro5
Marrón7,5
Rojo10
Azul15
Amarillo20
Blanco o transparente25
Verde30
Naranja40 
››› en Introducción al tema de la
pág. 97
››› pág. 97 Sustituir un fusible fundido
Fig. 66
Representación de un fusible fundido. Preparativos
● Desconecte el encendido, las luces y todos
lo s
di

spositivos eléctricos.
● Abra la caja de fusibles correspondiente
›››
 pág. 97.
Reconocer un fusible fundido
Reconocerá un fusible fundido si la tira de
metal está fundida ››› fig. 66.
● Ilumine el fusible con una linterna para ver
si es
tá fundido.56

Lo esencial

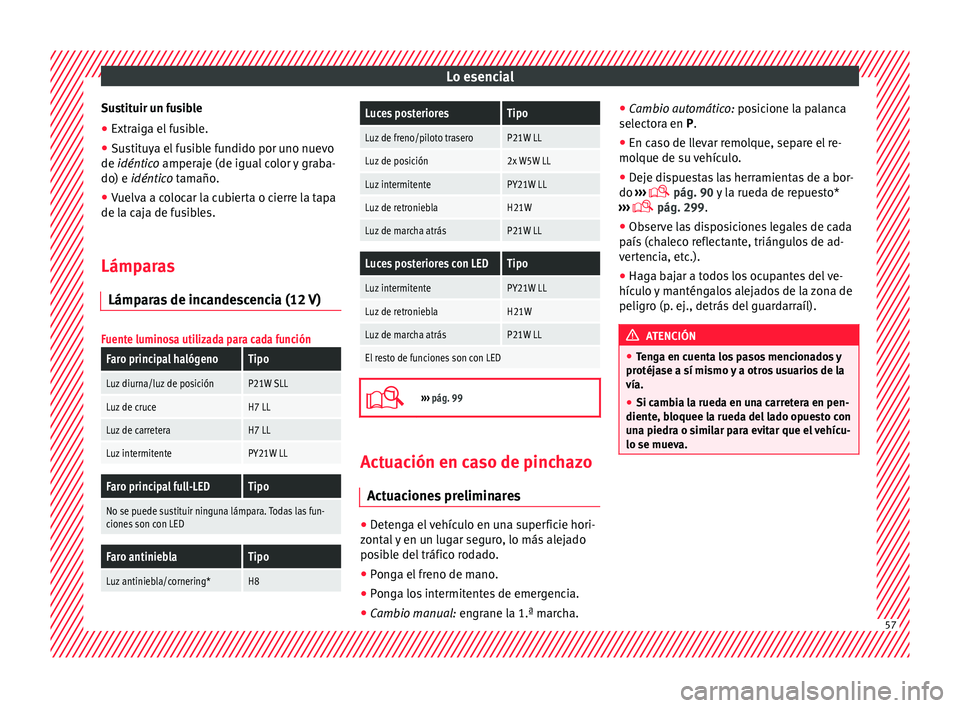

Sustituir un fusible
● Extraiga el fusible.
● Sustituya el fusible fundido por uno nuevo
de idén tic
o
amperaje (de igual color y graba-
do) e idéntico tamaño.
● Vuelva a colocar la cubierta o cierre la tapa
de la caj
a de fusibles.
Lámparas Lámpara
s de incandescencia (12 V)
Fuente luminosa utilizada para cada función
Faro principal halógenoTipo
Luz diurna/luz de posiciónP21W SLL
Luz de cruceH7 LL
Luz de carreteraH7 LL
Luz intermitentePY21W LL
Faro principal full-LEDTipo
No se puede sustituir ninguna lámpara. Todas las fun-
ciones son con LED
Faro antinieblaTipo
Luz antiniebla/cornering*H8
Luces posterioresTipo
Luz de freno/piloto traseroP21W LL
Luz de posición2x W5W LL
Luz intermitentePY21W LL
Luz de retronieblaH21W
Luz de marcha atrásP21W LL
Luces posteriores con LEDTipo
Luz intermitentePY21W LL
Luz de retronieblaH21W
Luz de marcha atrásP21W LL
El resto de funciones son con LED 
›››
pág. 99 Actuación en caso de pinchazo
A ct uac

iones preliminares ●
Detenga el vehículo en una superficie hori-
z ont
al

y en un lugar seguro, lo más alejado
posible del tráfico rodado.
● Ponga el freno de mano.
● Ponga los intermitentes de emergencia.
● Cambio manual: engrane l
a 1.ª marcha.●
Cambio automático:
posicione la palanca
selectora en P.
● En caso de llevar remolque, separe el re-
molque de s
u vehículo.
● Deje dispuestas las herramientas de a bor-
do ›››

 pág. 90 y la rueda de repuesto*
›››  pág. 299.
● Observe las disposiciones legales de cada
país (c
haleco reflectante, triángulos de ad-
vertencia, etc.).
● Haga bajar a todos los ocupantes del ve-
hículo
y manténgalos alejados de la zona de
peligro (p. ej., detrás del guardarraíl). ATENCIÓN
● Ten g

a en cuenta los pasos mencionados y
protéjase a sí mismo y a otros usuarios de la
vía.
● Si cambia la rueda en una carretera en pen-
diente, bloquee l
a rueda del lado opuesto con
una piedra o similar para evitar que el vehícu-
lo se mueva. 57

Lo esencial
Reparar un neumático con el kit anti-
pinc h
az
os Fig. 67
Representación estándar: contenido
del k
it

antipinchazos. El kit antipinchazos se encuentra en el male-
t
er
o

, bajo la cubierta de la superficie de car-
ga.
Sellado del neumático
● Desenrosque la caperuza y el obús de la
válvul
a del neumático. Utilice el aparato
››› fig. 67 1 para extraer el obús. Colóquelo
en u n
a s

uperficie limpia.
● Agite con fuerza la botella de sellante de
neumáticos
››› fig. 67 10 .
● Enrosque el tubo de inflado ››
›
fig. 67 3 en
l a bot
el
la de sellante. El precinto de la bote-
lla se romperá automáticamente. ●
Retire el
tapón del tubo de llenado
››› fig. 67 3 y enrosque el extremo abierto
del t
ubo en l
a válvula del neumático.
● Con la botella cabeza abajo, llene el neu-
mático con el
contenido de la botella de se-
llante.
● Retire la botella de la válvula.
● Vuelva a colocar el obús con el aparato
›››
fig. 67 1 en la válvula del neumático.
Infl a
do del
neumático
● Enrosque el tubo de inflado del neumático
del compr
esor ››› fig. 67 5 en la válvula del
neumátic o
.
● C
ompruebe que el tornillo de evacuación
de aire es
tá cerrado ››› fig. 67 7 .
● Arranque el motor y déjelo en marcha.
● Acople el conector ››
›
fig. 67 9 a toma de
c orrient
e de 12
voltios del vehículo
›››  pág. 160.
● Conecte el compresor de aire con conmuta-
dor ON/OFF ››

› fig. 67 8 .
● Mantenga el compresor de aire en marcha
h a
s

ta llegar a presión 2,0-2,5 bar (29-36
psi/200-250 kPa). 8 minutos máximo .
● Desconecte el compresor de aire.
● Si no alcanza la presión indicada, desen-
ros
que el tubo de inflado del neumático de la
válvula.
● Mueva el vehículo 10 m para que el sellan-
te se rep
arta dentro del neumático. ●
Vuelva a enr
oscar el tubo de inflado del
neumático del compresor en la válvula.
● Repita el proceso de inflado.
● Si tampoco alcanza presión, el neumático
está mu
y deteriorado. Deténgase y solicite
ayuda de personal autorizado.
● Desconecte el compresor de aire. Desen-
ros
que el tubo inflaneumáticos de la válvula
del neumático.
● Cuando la presión de inflado está entre
2,0-2,5 bar, pr
osiga la marcha sin sobrepasar
80 km/h (50 mph).
● Vuelva a comprobar la presión pasados
10 minutos
›››
 pág. 92.

››› en Kit antipinchazos TMS (Tyre Mo-
bility System)* de la pág. 90
››› pág. 90 58
