Seat Leon 5D 2016 Manual de instrucciones (in Spanish)

Lo esencial
Cambiar una rueda Herr amient
a
s de a bordoFig. 68
En el maletero, bajo la cubierta de la
s uper
fic

ie de carga: herramientas de a bordo. Adaptador para el seguro del tornillo de
rued
a*
Ar g

olla de remolque
Llave de rueda*
Manivela del gato
Gato elevador*
Gancho para extraer los embellecedores
integrales*/pinza para los capuchones
de los tornillos de rueda.

››› en Actuaciones preliminares de la
pág. 57
››› pág. 90 1
2
3
4
5
6 Embellecedores integrales de la rue-
d
a* Fig. 69
Retirar el embellecedor integral. Para poder acceder a los tornillos de las rue-
d
a
s, se de

berán quitar los embellecedores
integrales.
Desmontar
● Retire el embellecedor integral de la rueda
con el g
ancho de alambre ››› fig. 69.
● Enganche este último en uno de los rebajes
del embell
ecedor integral de la rueda.
Montar
● Coloque sobre la llanta, haciendo presión,
el embell
ecedor integral de rueda.
● Ejerza presión en el punto en que se en-
cuentra el
rebaje de la válvula.
● Encaje el resto del embellecedor integral
de la rueda. C

apuchones de tornillos de rueda*
Fig. 70
Rueda: tornillos de la rueda con capu-
c hone
s. Extraer
● Encaje la pinza de plástico (herramienta de
a bor do) so
br

e el capuchón hasta que encas-
tre ››› fig. 70.
● Extraiga el capuchón con la pinza de plásti-
co. 59

Lo esencial

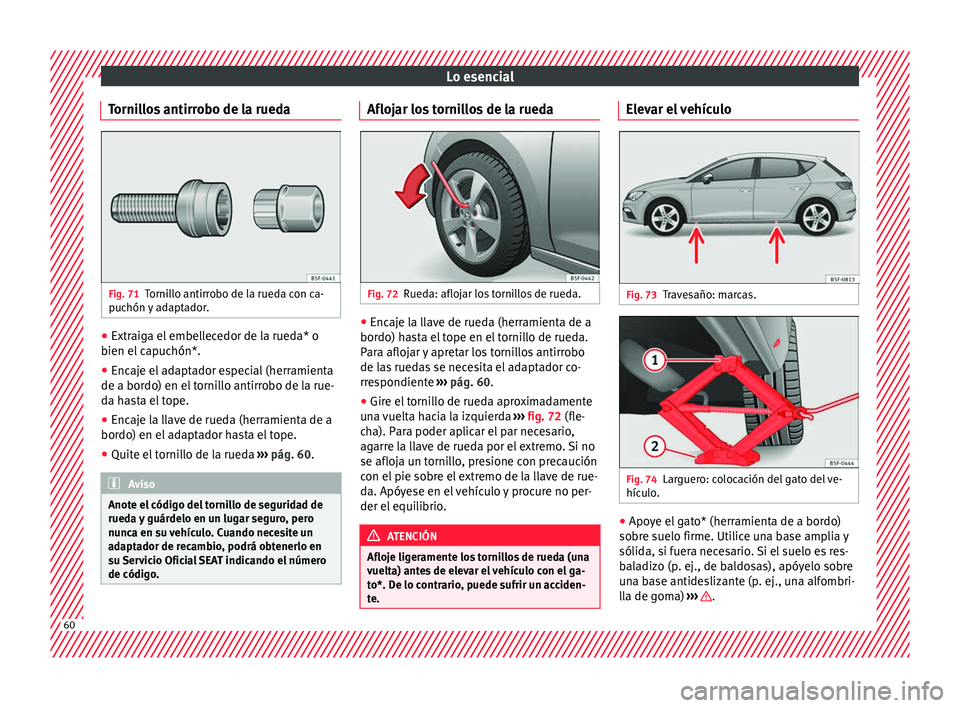

Tornillos antirrobo de la rueda Fig. 71
Tornillo antirrobo de la rueda con ca-
p uc
hón
y adaptador. ●
Extraiga el embellecedor de la rueda* o
b ien el


capuchón*.
● Encaje el adaptador especial (herramienta
de a bordo) en el t
ornillo antirrobo de la rue-
da hasta el tope.
● Encaje la llave de rueda (herramienta de a
bordo) en el a
daptador hasta el tope.
● Quite el tornillo de la rueda ›››
pág. 60. Aviso
Anote el código del tornillo de seguridad de
rueda y

guárdelo en un lugar seguro, pero
nunca en su vehículo. Cuando necesite un
adaptador de recambio, podrá obtenerlo en
su Servicio Oficial SEAT indicando el número
de código. Aflojar los tornillos de la rueda
Fig. 72
Rueda: aflojar los tornillos de rueda. ●
Encaje la llave de rueda (herramienta de a
bor do) h
a

sta el tope en el tornillo de rueda.
Para aflojar y apretar los tornillos antirrobo
de las ruedas se necesita el adaptador co-
rrespondiente ››› pág. 60.
● Gire el tornillo de rueda aproximadamente
una
vuelta hacia la izquierda ››› fig. 72 (fle-
cha). Para poder aplicar el par necesario,
agarre la llave de rueda por el extremo. Si no
se afloja un tornillo, presione con precaución
con el pie sobre el extremo de la llave de rue-
da. Apóyese en el vehículo y procure no per-
der el equilibrio. ATENCIÓN
Afloje ligeramente los tornillos de rueda (una
vuelt a) ant

es de elevar el vehículo con el ga-
to*. De lo contrario, puede sufrir un acciden-
te. Elevar el vehículo
Fig. 73
Travesaño: marcas. Fig. 74
Larguero: colocación del gato del ve-
híc u
lo

. ●
Apoye el gato* (herramienta de a bordo)
so br
e s

uelo firme. Utilice una base amplia y
sólida, si fuera necesario. Si el suelo es res-
baladizo (p. ej., de baldosas), apóyelo sobre
una base antideslizante (p. ej., una alfombri-
lla de goma) ››› .
60

Lo esencial

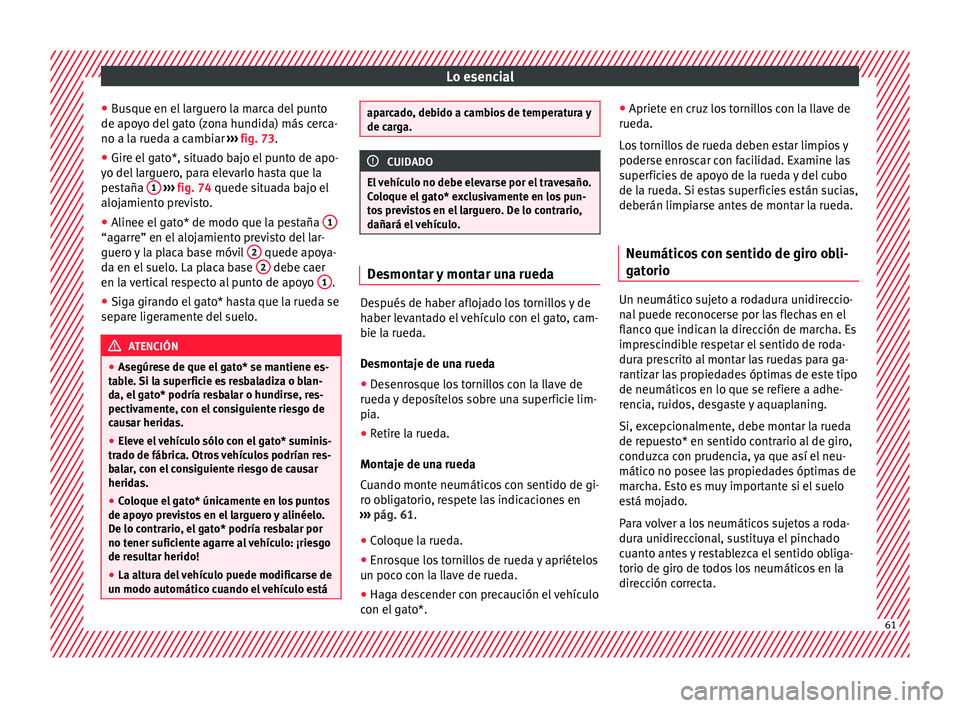

● Bu
s
que en el larguero la marca del punto
de apoyo del gato (zona hundida) más cerca-
no a la rueda a cambiar ››› fig. 73.
● Gire el gato*, situado bajo el punto de apo-
yo del l
arguero, para elevarlo hasta que la
pestaña 1
› ››
fig. 74
quede s
ituada bajo el
alojamiento previsto.
● Alinee el gato* de modo que la pestaña 1“agarre” en el alojamiento previsto del lar-
guer
o
y

la placa base móvil 2 quede apoya-
d a en el
s
uelo. La placa base 2 debe caer
en l a
v
ertical respecto al punto de apoyo 1 .
● Siga girando el gato* hasta que la rueda se
sep ar
e lig

eramente del suelo. ATENCIÓN
● Asegúr e

se de que el gato* se mantiene es-
table. Si la superficie es resbaladiza o blan-
da, el gato* podría resbalar o hundirse, res-
pectivamente, con el consiguiente riesgo de
causar heridas.
● Eleve el vehículo sólo con el gato* suminis-
trado de fábric
a. Otros vehículos podrían res-
balar, con el consiguiente riesgo de causar
heridas.
● Coloque el gato* únicamente en los puntos
de apoyo pr
evistos en el larguero y alinéelo.
De lo contrario, el gato* podría resbalar por
no tener suficiente agarre al vehículo: ¡riesgo
de resultar herido!
● La altura del vehículo puede modificarse de
un modo automátic
o cuando el vehículo está aparcado, debido a cambios de temperatura y
de car
g

a. CUIDADO
El vehículo no debe elevarse por el travesaño.
C o loque el

gato* exclusivamente en los pun-
tos previstos en el larguero. De lo contrario,
dañará el vehículo. Desmontar y montar una rueda
Después de haber aflojado los tornillos y de
h
aber l
ev

antado el vehículo con el gato, cam-
bie la rueda.
Desmontaje de una rueda
● Desenrosque los tornillos con la llave de
rueda y
deposítelos sobre una superficie lim-
pia.
● Retire la rueda.
Montaje de u
na rueda
Cuando monte neumáticos con sentido de gi-
ro obligatorio, respete las indicaciones en
››› pág. 61.
● Coloque la rueda.
● Enrosque los tornillos de rueda y apriételos
un poco c
on la llave de rueda.
● Haga descender con precaución el vehículo
con el
gato*. ●
Apriete en cruz
los tornillos con la llave de
rueda.
Los tornillos de rueda deben estar limpios y
poderse enroscar con facilidad. Examine las
superficies de apoyo de la rueda y del cubo
de la rueda. Si estas superficies están sucias,
deberán limpiarse antes de montar la rueda.
Neumáticos con sentido de giro obli-
gatorio Un neumático sujeto a rodadura unidireccio-
n
al
p

uede reconocerse por las flechas en el
flanco que indican la dirección de marcha. Es
imprescindible respetar el sentido de roda-
dura prescrito al montar las ruedas para ga-
rantizar las propiedades óptimas de este tipo
de neumáticos en lo que se refiere a adhe-
rencia, ruidos, desgaste y aquaplaning.
Si, excepcionalmente, debe montar la rueda
de repuesto* en sentido contrario al de giro,
conduzca con prudencia, ya que así el neu-
mático no posee las propiedades óptimas de
marcha. Esto es muy importante si el suelo
está mojado.
Para volver a los neumáticos sujetos a roda-
dura unidireccional, sustituya el pinchado
cuanto antes y restablezca el sentido obliga-
torio de giro de todos los neumáticos en la
dirección correcta. 61

Lo esencial

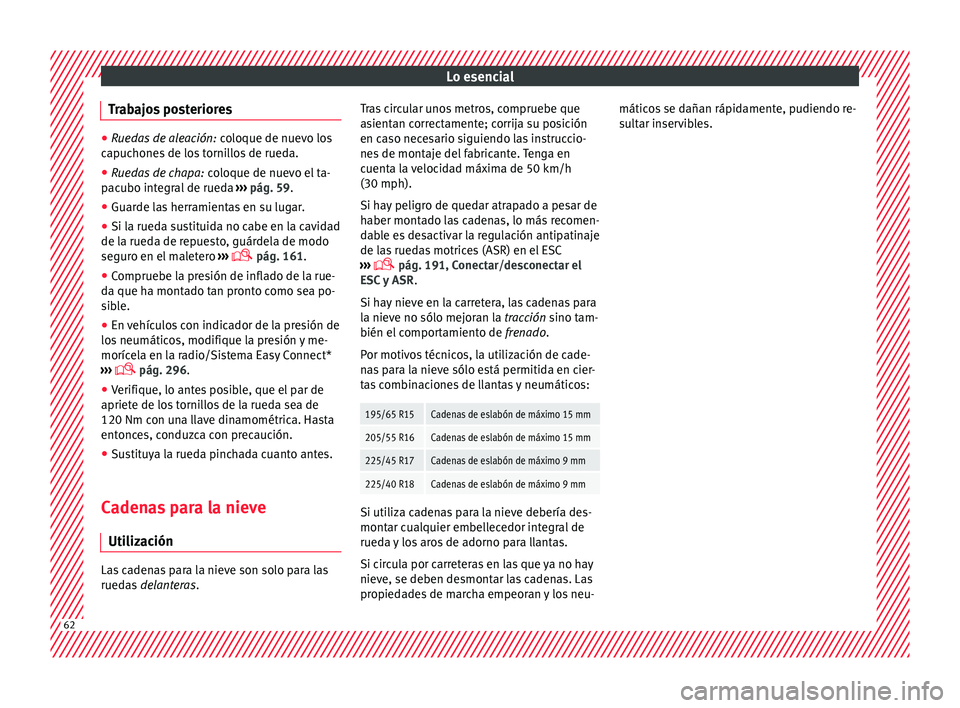

Trabajos posteriores ●
Ruedas de aleación: coloque de nuev o los
capuchones de los tornillos de rueda.
● Ruedas de chapa: coloque de nuev
o el ta-
pacubo integral de rueda ››› pág. 59.
● Guarde las herramientas en su lugar.
● Si la rueda sustituida no cabe en la cavidad
de la rueda de r
epuesto, guárdela de modo
seguro en el maletero ›››
 pág. 161.
● Compruebe la presión de inflado de la rue-
da que ha mont
ado tan pronto como sea po-
sible.
● En vehículos con indicador de la presión de
los neumátic

os, modifique la presión y me-
morícela en la radio/Sistema Easy Connect*
›››  pág. 296.
● Verifique, lo antes posible, que el par de
apriete de los
tornillos de la rueda sea de
120 Nm con una llave dinamométrica. Hasta
entonces, conduzca con precaución.
● Sustituya la rueda pinchada cuanto antes.
Cadenas para la nieve Utilizac
iónLas cadenas para la nieve son solo para las
rued
a
s

delanteras. Tras circular unos metros, compruebe que
asient

an correctamente; corrija su posición
en caso necesario siguiendo las instruccio-
nes de montaje del fabricante. Tenga en
cuenta la velocidad máxima de 50 km/h
(30 mph).
Si hay peligro de quedar atrapado a pesar de
haber montado las cadenas, lo más recomen-
dable es desactivar la regulación antipatinaje
de las ruedas motrices (ASR) en el ESC
›››  pág. 191, Conectar/desconectar el
ESC y ASR .
Si hay nieve en la carretera, las cadenas para
la nieve no sólo mejoran la tracción sino tam-
bién el comportamiento de frenado.
Por motivos técnicos, la utilización de cade-
nas para la nieve sólo está permitida en cier-
tas combinaciones de llantas y neumáticos:
195/65 R15Cadenas de eslabón de máximo 15 mm
205/55 R16Cadenas de eslabón de máximo 15 mm
225/45 R17Cadenas de eslabón de máximo 9 mm
225/40 R18Cadenas de eslabón de máximo 9 mm Si utiliza cadenas para la nieve debería des-
mont
ar c
ual

quier embellecedor integral de
rueda y los aros de adorno para llantas.
Si circula por carreteras en las que ya no hay
nieve, se deben desmontar las cadenas. Las
propiedades de marcha empeoran y los neu- máticos se dañan rápidamente, pudiendo re-
sult

ar inservibles.62

Lo esencial
Remolque de emergencia del
v ehíc
u
lo
Remolcado Fig. 75
Parte derecha del parachoques delan-
t er
o: ar

golla de remolque enroscada. Fig. 76
Parte derecha del parachoques trase-
r o: ar
g

olla de remolque enroscada. Argollas de remolque
Fij
e l
a b

arra o el cable a las argollas. Las argollas de remolque se encuentran en el
malet
ero, bajo la cubierta de la superficie de
carga junto con las herramientas del vehículo
›››  pág. 90.
Atornille la argolla en la rosca ››› fig. 75 o
››› fig. 76 y apriétela con la llave de rueda.
Cable o barra de remolcado
La barra de remolcado ofrece mayor seguri-
dad y menor riesgo de daños.
El cable de remolcado se aconseja en caso
de no tener barra. Debe ser elástico para no
producir daños en el vehículo.
Conductor del vehículo tractor
● Póngase en marcha lentamente hasta que
se hay
a tensado el cable.
● Utilice el embrague con extrema precau-
ción al poner en m
archa el vehículo (con
cambio manual) o bien acelere con suavidad
(con cambio automático).
Modo de conducir
Se requiere práctica para remolcar un vehícu-
lo, sobre todo con el cable de remolcado.
Ambos conductores deben conocer lo difícil
que es remolcar un vehículo. Los inexpertos
deben abstenerse.
Asegúrese, al conducir, de que no se gene-
ren fuerzas de tracción inadmisibles ni sacu-
didas. En las maniobras de remolcado por carreteras sin asfaltar, existe el riesgo de so-
brecar

gar las piezas de fijación.
Conecte el encendido para que puedan fun-
cionar intermitentes, limpiaparabrisas y lava-
parabrisas. Compruebe que el volante se
desbloquea y puede moverse.
En vehículos con cambio manual, ponga la
palanca en punto muerto. Con cambio auto-
mático, la palanca en N.
Para frenar, pise el freno con fuerza. Con el
motor parado, el servofreno no funciona.
La dirección asistida solo funciona con el en-
cendido conectado y el vehículo rodando,
siempre que la batería esté suficientemente
cargada. De lo contrario, deberá hacer más
fuerza.
Asegúrese de que el cable se mantenga ten-
sado en todo momento.

››› en Generalidades de la pág. 94
››› pág. 93 Arranque por remolcado
Si el motor no arranca, intente arrancarlo pri-
mer
o medi
ant

e la batería de otro vehículo
››› pág. 64. Sólo se deberá arrancar el mo-
tor por remolcado si la carga de la batería no » 63

Lo esencial
funciona. Esto se consigue aprovechando el
mo v
imient
o de las ruedas.
Si se desea arrancar un vehículo con motor
de gasolina, sólo debe remolcarse una dis-
tancia corta, ya que de lo contrario puede lle-
gar combustible sin quemar al catalizador.
● Ponga la 2.ª o la 3.ª marcha estando el ve-
hículo p
arado.
● Pise el pedal de embrague y manténgalo
pisa
do.
● Conecte el encendido.
● Quite el pie del pedal del embrague cuan-
do los do
s vehículos estén en movimiento.
● En cuanto haya arrancado el motor, pise el
pedal del
embrague y saque la marcha.
Ayuda de arranque Cabl
es de emergencia Los cables de emergencia deben tener una
sec
c
ión s

uficientemente ancha.
Si el motor no arranca porque se ha descar-
gado la batería, puede utilizar la batería de
otro vehículo para poner el suyo en marcha.
Para realizar el arranque necesita cables se-
gún la norma DIN 72553 (véase las indicacio-
nes del fabricante de cables). La sección del
cable en los vehículos con motor de gasolina debe ser de 25 mm
2
, como mínimo,
y en los
vehículos con motor diésel de 35 mm 2
, como
mínimo. Aviso
● No debe e x

istir contacto alguno entre los
dos vehículos, pues de lo contrario podría pa-
sar corriente al unir los dos polos positivos.
● La batería descargada deberá estar debida-
mente emborna
da a la red de a bordo. Ayuda de arranque: descripción
Fig. 77
Esquema de conexión para vehículos
s in s
i

stema Start Stop. Fig. 78
Esquema de conexión para vehículos
con s i

stema Start Stop. Conexión de los cables de emergencia
1. Desconecte el encendido de ambos ve-
híc u
lo

s ››› .
2. Emborne un extremo del cable rojo
de
emer
gencia al polo positivo + del vehícu-
lo c on l
a b
atería descargada A
› ›
› fig. 77 .
3. Emborne el otro extremo del cable rojo de
emer
gencia al polo positivo + del vehícu-
lo que s umini
s
tra la corriente B .
4. En los vehículos sin sistema Start-Stop:
emborne u n e
xtr

emo del cable negro de
emergencia al polo negativo – del ve-
híc u
lo que s

uministra la corriente B ›››
fig. 77.
– En los vehículos con sistema Start-Stop:
emborne u n e
xtr

emo del cable negro de
emergencia X a un terminal de masa ade-
c ua
do

, a una pieza de metal maciza que 64

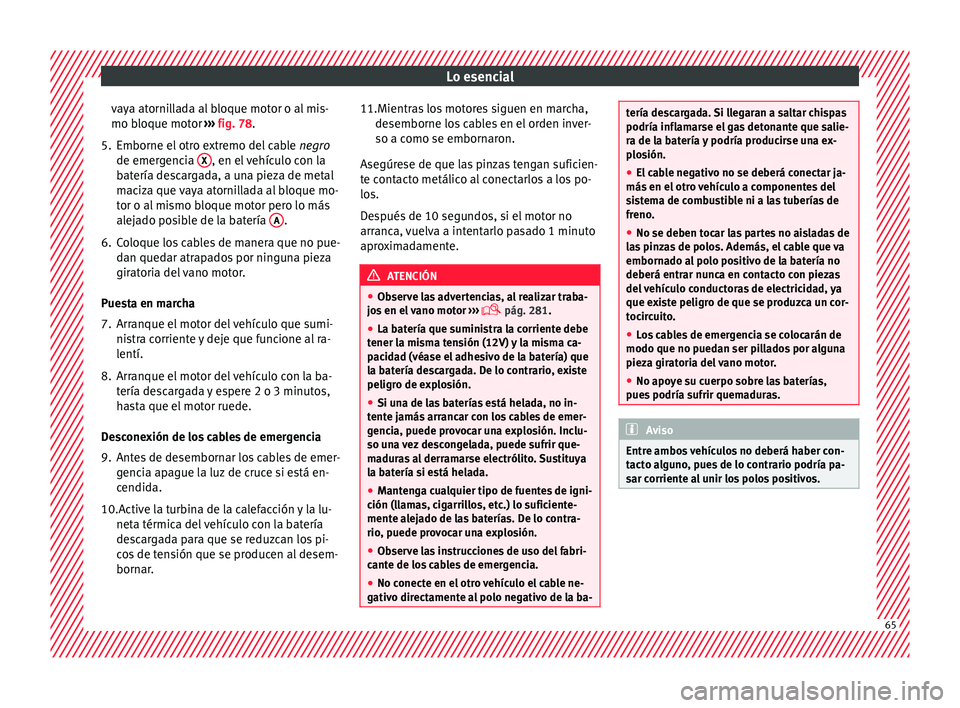

Lo esencial
vaya atornillada al bloque motor o al mis-
mo b loque mot
or ›
›› fig. 78.
5. Emborne el otro extremo del cable negr
o
de emergencia X , en el vehículo con la
b at
ería de
scargada, a una pieza de metal
maciza que vaya atornillada al bloque mo-
tor o al mismo bloque motor pero lo más
alejado posible de la batería A .
6. Coloque los cables de manera que no pue- dan qued
ar atr

apados por ninguna pieza
giratoria del vano motor.
Puesta en marcha
7. Arranque el motor del vehículo que sumi- nistr
a corriente y deje que funcione al ra-
lentí.
8. Arranque el motor del vehículo con la ba- tería des
cargada y espere 2 o 3 minutos,
hasta que el motor ruede.
Desconexión de los cables de emergencia
9. Antes de desembornar los cables de emer- genci
a apague la luz de cruce si está en-
cendida.
10.Active la turbina de la calefacción y la lu- neta térmica del
vehículo con la batería
descargada para que se reduzcan los pi-
cos de tensión que se producen al desem-
bornar. 11.Mientras los motores siguen en marcha,
desemborne los
cables en el orden inver-
so a como se embornaron.
Asegúrese de que las pinzas tengan suficien-
te contacto metálico al conectarlos a los po-
los.
Después de 10 segundos, si el motor no
arranca, vuelva a intentarlo pasado 1 minuto
aproximadamente. ATENCIÓN
● Ob ser

ve las advertencias, al realizar traba-
jos en el vano motor ›››
 pág. 281.
● La batería que suministra la corriente debe
tener la mi
sma tensión (12V) y la misma ca-
pacidad (véase el adhesivo de la batería) que
la batería descargada. De lo contrario, existe
peligro de explosión.
● Si una de las baterías está helada, no in-
tente j
amás arrancar con los cables de emer-
gencia, puede provocar una explosión. Inclu-
so una vez descongelada, puede sufrir que-
maduras al derramarse electrólito. Sustituya
la batería si está helada.
● Mantenga cualquier tipo de fuentes de igni-
ción (ll
amas, cigarrillos, etc.) lo suficiente-
mente alejado de las baterías. De lo contra-
rio, puede provocar una explosión.
● Observe las instrucciones de uso del fabri-
cante de lo
s cables de emergencia.
● No conecte en el otro vehículo el cable ne-
gativo dir
ectamente al polo negativo de la ba- tería descargada. Si llegaran a saltar chispas
podría inflam
ar

se el gas detonante que salie-
ra de la batería y podría producirse una ex-
plosión.
● El cable negativo no se deberá conectar ja-
más en el otr
o vehículo a componentes del
sistema de combustible ni a las tuberías de
freno.
● No se deben tocar las partes no aisladas de
las
pinzas de polos. Además, el cable que va
embornado al polo positivo de la batería no
deberá entrar nunca en contacto con piezas
del vehículo conductoras de electricidad, ya
que existe peligro de que se produzca un cor-
tocircuito.
● Los cables de emergencia se colocarán de
modo que no puedan ser pi
llados por alguna
pieza giratoria del vano motor.
● No apoye su cuerpo sobre las baterías,
pues
podría sufrir quemaduras. Aviso
Entre ambos vehículos no deberá haber con-
tact o a

lguno, pues de lo contrario podría pa-
sar corriente al unir los polos positivos. 65

Lo esencial

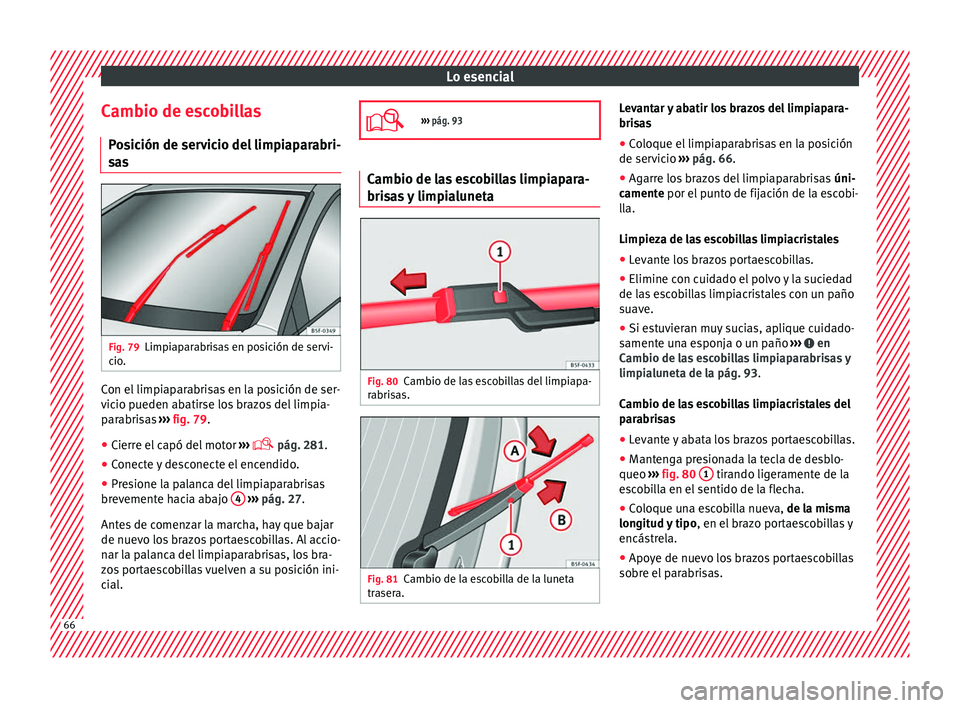

Cambio de escobillas P o
s
ición de servicio del limpiaparabri-
sas Fig. 79
Limpiaparabrisas en posición de servi-
c io
. Con el limpiaparabrisas en la posición de ser-
v
ic
io p

ueden abatirse los brazos del limpia-
parabrisas ››› fig. 79.
● Cierre el capó del motor ›››

 pág. 281.
● Conecte y desconecte el encendido.
● Presione la palanca del limpiaparabrisas
brevement
e hacia abajo 4
› ›
› pág. 27 .
Antes de comenzar la marcha, hay que bajar
de nuevo los brazos portaescobillas. Al accio-
nar la palanca del limpiaparabrisas, los bra-
zos portaescobillas vuelven a su posición ini-
cial. 
›››
pág. 93 Cambio de las escobillas limpiapara-
brisa

s y limpialuneta Fig. 80
Cambio de las escobillas del limpiapa-
r abri
s

as. Fig. 81
Cambio de la escobilla de la luneta
tr aser

a. Levantar y abatir los brazos del limpiapara-
bri
sa

s
● Coloque el limpiaparabrisas en la posición
de servic
io ››› pág. 66.
● Agarre los brazos del limpiaparabrisas úni-
camente
por el punto de fijación de la escobi-
lla.
Limpieza de las escobillas limpiacristales
● Levante los brazos portaescobillas.
● Elimine con cuidado el polvo y la suciedad
de las
escobillas limpiacristales con un paño
suave.
● Si estuvieran muy sucias, aplique cuidado-
samente u
na esponja o un paño ››› en
C amb
io de l
as escobillas limpiaparabrisas y
limpialuneta de la pág. 93.
Cambio de las escobillas limpiacristales del
parabrisas
● Levante y abata los brazos portaescobillas.
● Mantenga presionada la tecla de desblo-
queo ›››

fig. 80 1 tirando ligeramente de la
e s
c
obilla en el sentido de la flecha.
● Coloque una escobilla nueva, de la mism
a
longitud y tipo , en el brazo portaescobillas y
encástrela.
● Apoye de nuevo los brazos portaescobillas
sobre el
parabrisas.66

Lo esencial

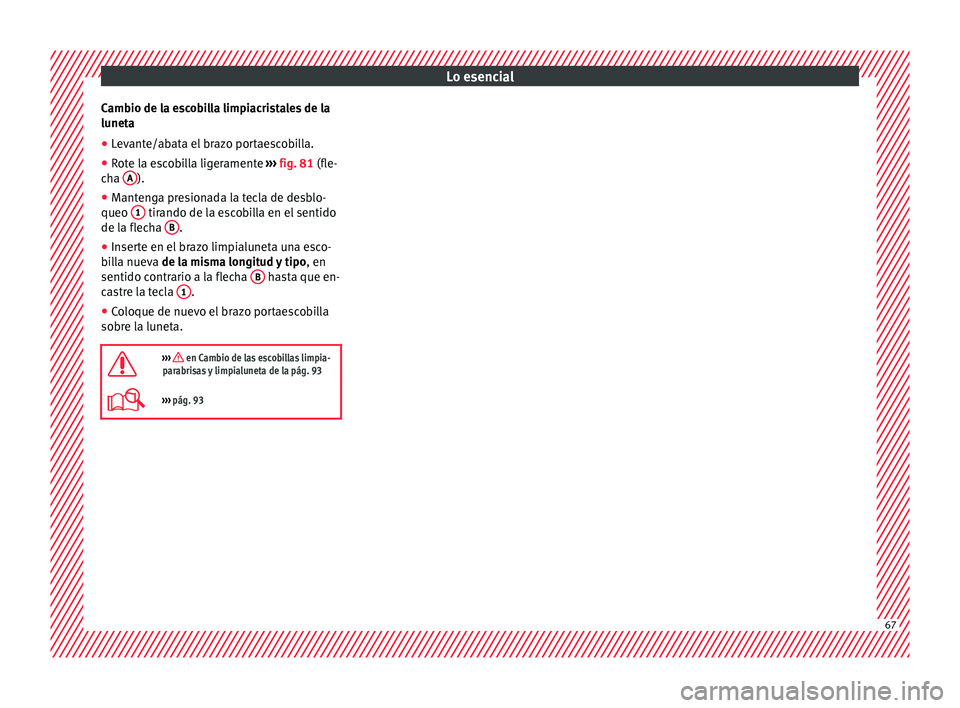

Cambio de la escobilla limpiacristales de la
lu net
a
● L
evante/abata el brazo portaescobilla.
● Rote la escobilla ligeramente ›››
fig. 81 (fle-
cha A ).
● Mantenga presionada la tecla de desblo-
queo 1 tirando de la escobilla en el sentido
de l a fl
ec

ha B .
● Inserte en el brazo limpialuneta una esco-
b i
l

la nueva de la misma longitud y tipo , en
sentido contrario a la flecha B hasta que en-
c a
s

tre la tecla 1 .
● Coloque de nuevo el brazo portaescobilla
so br
e l

a luneta.

››› en Cambio de las escobillas limpia-
parabrisas y limpialuneta de la pág. 93
››› pág. 93 67

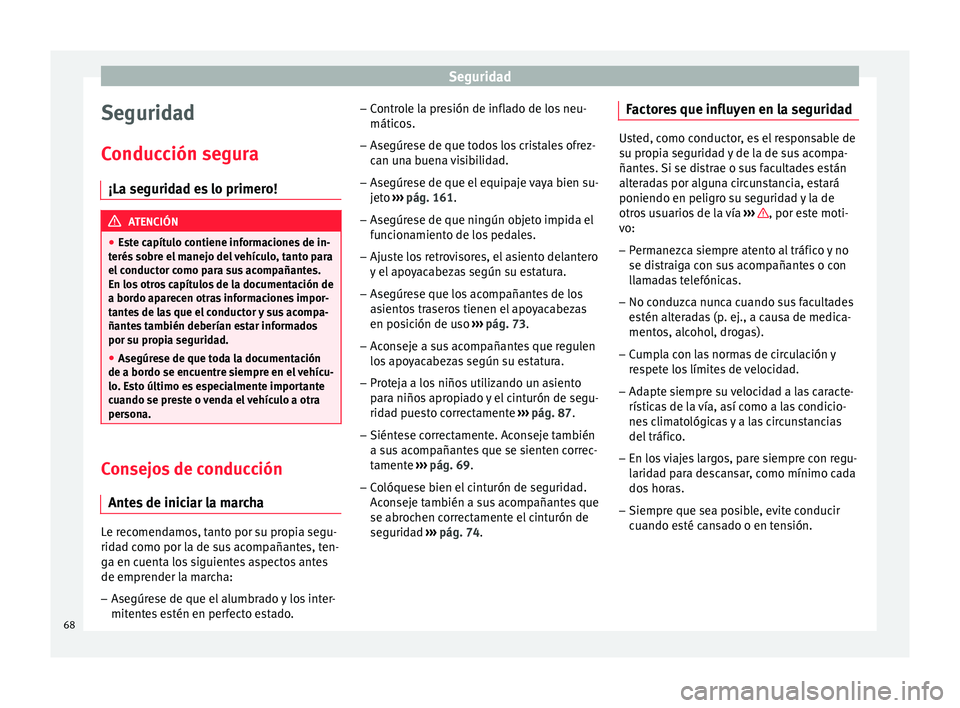

Seguridad
Seguridad
C onduc
c
ión segura
¡La seguridad es lo primero! ATENCIÓN
● Es t

e capítulo contiene informaciones de in-
terés sobre el manejo del vehículo, tanto para
el conductor como para sus acompañantes.
En los otros capítulos de la documentación de
a bordo aparecen otras informaciones impor-
tantes de las que el conductor y sus acompa-
ñantes también deberían estar informados
por su propia seguridad.
● Asegúrese de que toda la documentación
de a bordo se encuentr
e siempre en el vehícu-
lo. Esto último es especialmente importante
cuando se preste o venda el vehículo a otra
persona. Consejos de conducción
Ant es

de iniciar la marcha Le recomendamos, tanto por su propia segu-
rid
a
d c

omo por la de sus acompañantes, ten-
ga en cuenta los siguientes aspectos antes
de emprender la marcha:
– Asegúrese de que el alumbrado y los inter-
mitente

s estén en perfecto estado. –
Contro
le la presión de inflado de los neu-
máticos.
– Asegúrese de que todos los cristales ofrez-
can un

a buena visibilidad.
– Asegúrese de que el equipaje vaya bien su-
jeto ›

›› pág. 161.
– Asegúrese de que ningún objeto impida el
func

ionamiento de los pedales.
– Ajuste los retrovisores, el asiento delantero
y el apo

yacabezas según su estatura.
– Asegúrese que los acompañantes de los
asient

os traseros tienen el apoyacabezas
en posición de uso ››› pág. 73.
– Aconseje a sus acompañantes que regulen
los apo

yacabezas según su estatura.
– Proteja a los niños utilizando un asiento
para niño

s apropiado y el cinturón de segu-
ridad puesto correctamente ››› pág. 87.
– Siéntese correctamente. Aconseje también
a sus

acompañantes que se sienten correc-
tamente ››› pág. 69.
– Colóquese bien el cinturón de seguridad.
Acon

seje también a sus acompañantes que
se abrochen correctamente el cinturón de
seguridad ››› pág. 74. Factores que influyen en la seguridad Usted, como conductor, es el responsable de
su pr
opi

a seguridad y de la de sus acompa-
ñantes. Si se distrae o sus facultades están
alteradas por alguna circunstancia, estará
poniendo en peligro su seguridad y la de
otros usuarios de la vía ››› , por este moti-
vo:
– Perm

anezca siempre atento al tráfico y no
se distr
aiga con sus acompañantes o con
llamadas telefónicas.
– No conduzca nunca cuando sus facultades
es tén alt

eradas (p. ej., a causa de medica-
mentos, alcohol, drogas).
– Cumpla con las normas de circulación y
res

pete los límites de velocidad.
– Adapte siempre su velocidad a las caracte-
rística

s de la vía, así como a las condicio-
nes climatológicas y a las circunstancias
del tráfico.
– En los viajes largos, pare siempre con regu-
larida

d para descansar, como mínimo cada
dos horas.
– Siempre que sea posible, evite conducir
cuando es

té cansado o en tensión.
68
