Fusibles y lámparas

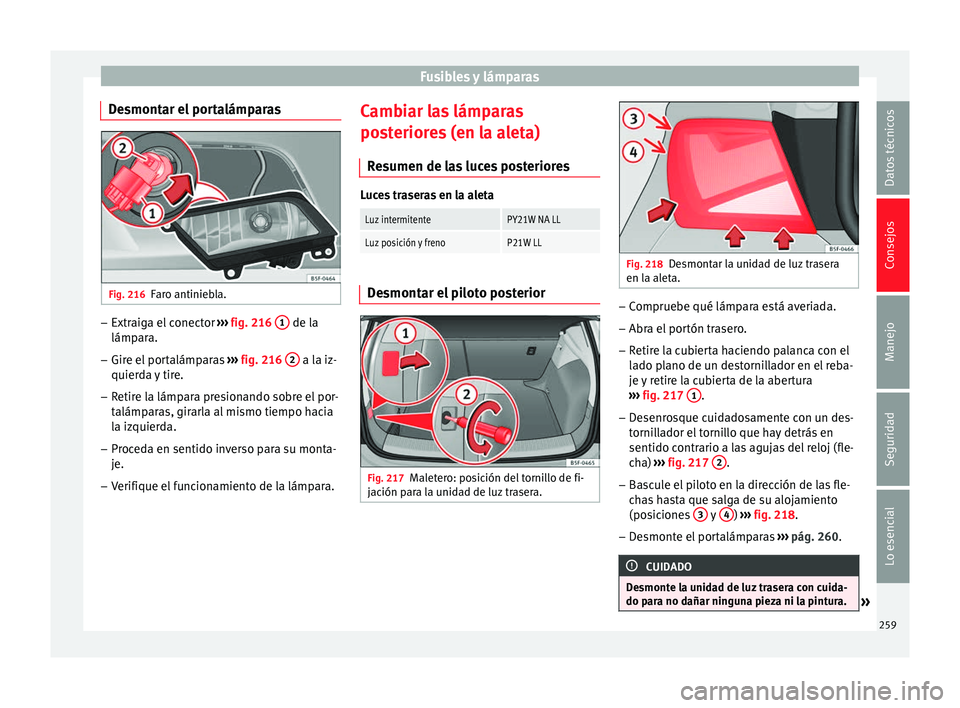

Desmontar el portalámparas Fig. 216
Faro antiniebla. –
Extraiga el conector ››› fig. 216 1 de la
lámpara.
– Gire el portalámparas ››› fig. 216 2 a la iz-
quierda y tire.
– Retire la lámpara presionando sobre el por-
talámparas, girarla al mismo tiempo hacia
la izquierda.
– Proceda en sentido inverso para su monta-
je.
– Verifique el funcionamiento de la lámpara. Cambiar las lámparas
posteriores (en la aleta)
Resumen de las luces posteriores Luces traseras en la aletaLuz intermitentePY21W NA LL
Luz posición y frenoP21W LL
Desmontar el piloto posterior
Fig. 217
Maletero: posición del tornillo de fi-
jación para la unidad de luz trasera. Fig. 218
Desmontar la unidad de luz trasera
en la aleta. –
Compruebe qué lámpara está averiada.
– Abra el portón trasero.
– Retire la cubierta haciendo palanca con el
lado plano de un destornillador en el reba-
je y retire la cubierta de la abertura
››› fig. 217 1 .
– Desenrosque cuidadosamente con un des-
tornillador el tornillo que hay detrás en
sentido contrario a las agujas del reloj (fle-
cha) ››› fig. 217 2 .
– Bascule el piloto en la dirección de las fle-
chas hasta que salga de su alojamiento
(posiciones 3 y
4 )
››› fig. 218 .
– De

smonte el portalámparas ››› pág. 260. CUIDADO
Desmonte la unidad de luz trasera con cuida-
do para no dañar ninguna pieza ni la pintura. » 259
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Consejos
Aviso
Coloque un paño blando como base para evi-
tar que se dañe la unidad de luz trasera al de-
positarla. Desmontar el portalámparas

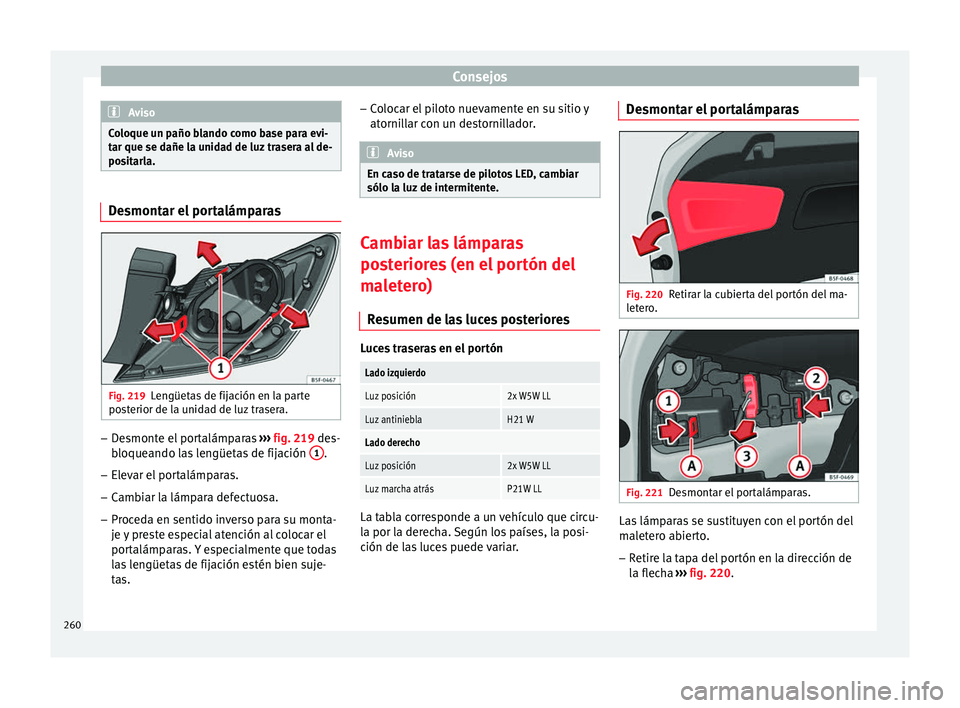

Fig. 219
Lengüetas de fijación en la parte
posterior de la unidad de luz trasera. –
Desmonte el portalámparas ››› fig. 219 des-
b loque
ando las lengüetas de fijación 1 .
– Elevar el portalámparas.
– Cambiar la lámpara defectuosa.
– Proceda en sentido inverso para su monta-
je y preste especial atención al colocar el
portalámparas. Y especialmente que todas
las lengüetas de fijación estén bien suje-
tas. –
Colocar el piloto nuevamente en su sitio y
atornillar con un destornillador. Aviso
En caso de tratarse de pilotos LED, cambiar
sólo la luz de intermitente. Cambiar las lámparas
posteriores (en el portón del
maletero)
Resumen de las luces posteriores Luces traseras en el portón
Lado izquierdo
Luz posición2x W5W LL
Luz antinieblaH21 W
Lado derecho
Luz posición2x W5W LL
Luz marcha atrásP21W LL
La tabla corresponde a un vehículo que circu-
la por la derecha. Según los países, la posi-
ción de las luces puede variar.Desmontar el portalámparas
Fig. 220
Retirar la cubierta del portón del ma-
letero. Fig. 221
Desmontar el portalámparas. Las lámparas se sustituyen con el portón del
maletero abierto.
– Retire la tapa del portón en la dirección de
la flecha ››› fig. 220 .
260

Fusibles y lámparas
– Desbloquear las lengüetas de fijación Adel portalámparas, siguiendo la dirección
de las flechas
1 y
2
››› fig. 221 .
– Extr aig
a el portalámparas de su sitio en el
sentido de la flecha 3
››› fig. 221 .
C amb

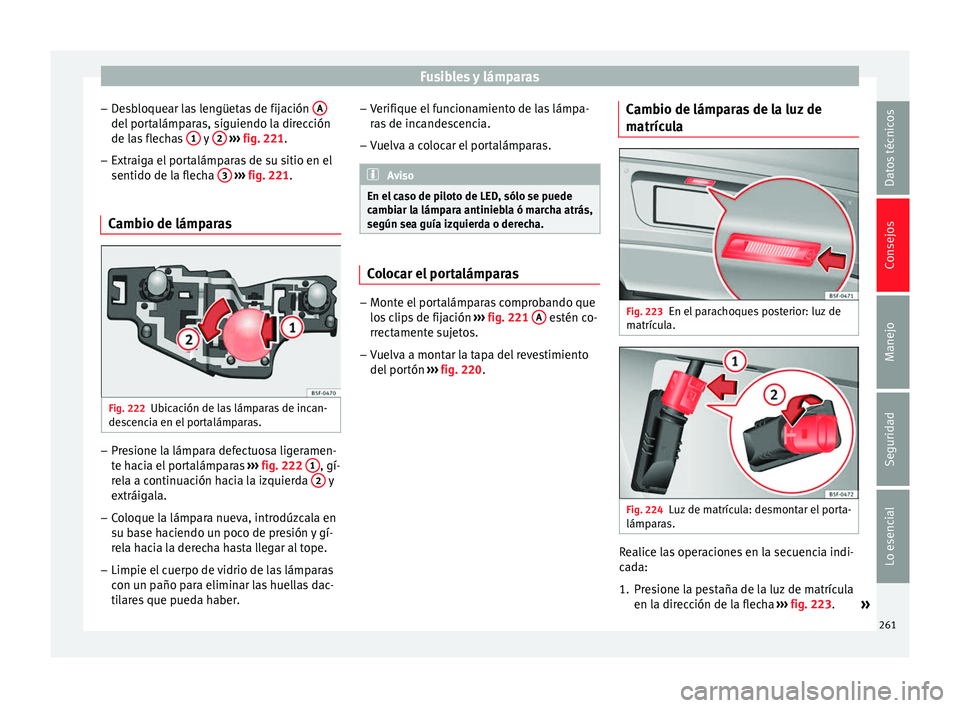

io de lámparas Fig. 222
Ubicación de las lámparas de incan-
descencia en el portalámparas. –
Presione la lámpara defectuosa ligeramen-
te hacia el portalámparas ››› fig. 222 1 , gí-
rela a continuación hacia la izquierda 2 y
extráigala.
– Coloque la lámpara nueva, introdúzcala en
su base haciendo un poco de presión y gí-
rela hacia la derecha hasta llegar al tope.
– Limpie el cuerpo de vidrio de las lámparas
con un paño para eliminar las huellas dac-
tilares que pueda haber. –
Verifique el funcionamiento de las lámpa-
ras de incandescencia.
– Vuelva a colocar el portalámparas. Aviso
En el caso de piloto de LED, sólo se puede
cambiar la lámpara antiniebla ó marcha atrás,
según sea guía izquierda o derecha. Colocar el portalámparas
–
Monte el portalámparas comprobando que
los clips de fijación ›››
fig. 221 A estén co-
rrectamente sujetos.
– Vuelva a montar la tapa del revestimiento
del portón ›››
fig. 220. Cambio de lámparas de la luz de
matrícula Fig. 223
En el parachoques posterior: luz de
matrícula. Fig. 224

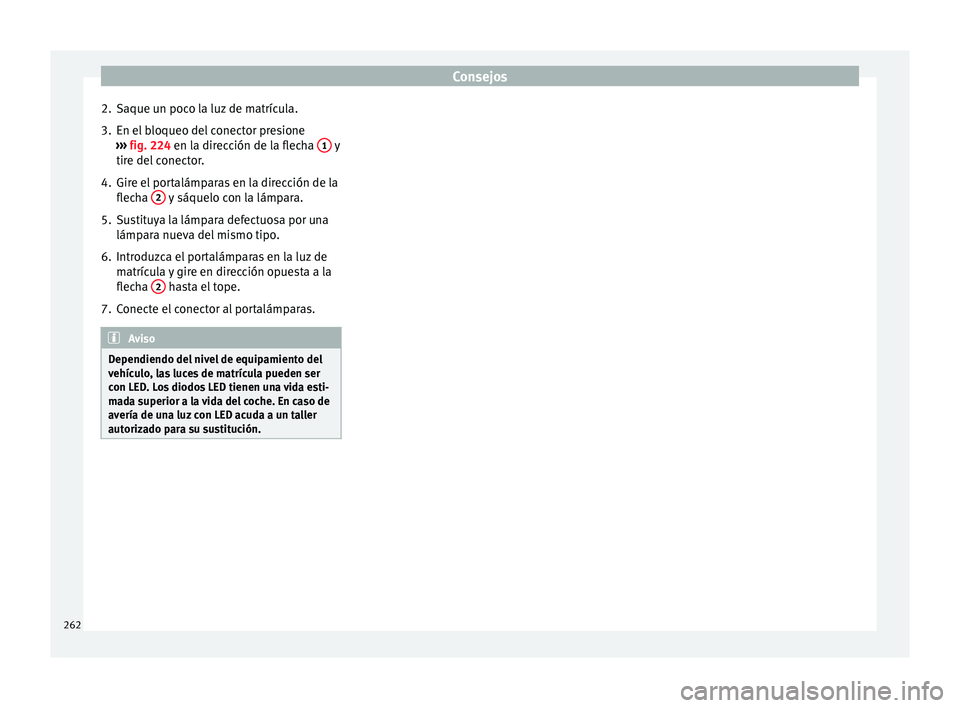

Luz de matrícula: desmontar el porta-
lámparas. Realice las operaciones en la secuencia indi-
cada:
1. Presione la pestaña de la luz de matrícula
en la dirección de la flecha ››› fig. 223 .
»
261Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Consejos
2. Saque un poco la luz de matrícula.
3. En el bloqueo del conector presione ››› fig. 224 en la dirección de la flecha 1 y
tire del conector.
4. Gire el portalámparas en la dirección de la flecha 2 y sáquelo con la lámpara.
5. Sustituya la lámpara defectuosa por una lámpara nueva del mismo tipo.
6. Introduzca el portalámparas en la luz de matrícula y gire en dirección opuesta a la
flecha 2 hasta el tope.
7. Conecte el conector al portalámparas. Aviso
Dependiendo del nivel de equipamiento del
vehículo, las luces de matrícula pueden ser
con LED. Los diodos LED tienen una vida esti-
mada superior a la vida del coche. En caso de
avería de una luz con LED acuda a un taller
autorizado para su sustitución. 262

Características técnicas
Datos técnicos
Características técnicas Importante Los datos en los documentos oficiales de su
vehículo tienen siempre primacía respecto a
los datos del presente manual de instruccio-
nes.
Todos los datos técnicos facilitados en esta
documentación rigen para vehículos equipa-
dos de serie en España. En la tarjeta portada-
tos incluida en el Programa de mantenimien-
to o en la documentación del vehículo figura
el motor con el que ha sido equipado su ve-
hículo.
Estos valores pueden ser diferentes en los
vehículos especiales o destinados a otros
países en función del equipamiento o de la
versión.
Abreviaturas empleadas en este apartado de
Datos técnicosAbre-
viatu- raSignificado
kWKilovatio, unidad de medida de la potencia
del motor.
CVCaballo de vapor (en desuso), unidad de me-
dida de la potencia del motor.
rpm,
1/minRevoluciones por minuto (número de vuel-
tas).
NmNewton-metro, unidad de medida del par mo-
tor.
l/100 kmConsumo de combustible por 100 kilómetros.
g/kmCantidad de dióxido de carbono producida en
gramos por kilómetro recorrido.
CO 2Dióxido de carbono.
CZCetan-Zahl (índice de cetano), medida de la
potencia de combustión del gasóleo.
ROZResearch-Oktan-Zahl, unidad para determinar
la resistencia antidetonante de la gasolina. Datos distintivos del vehículo

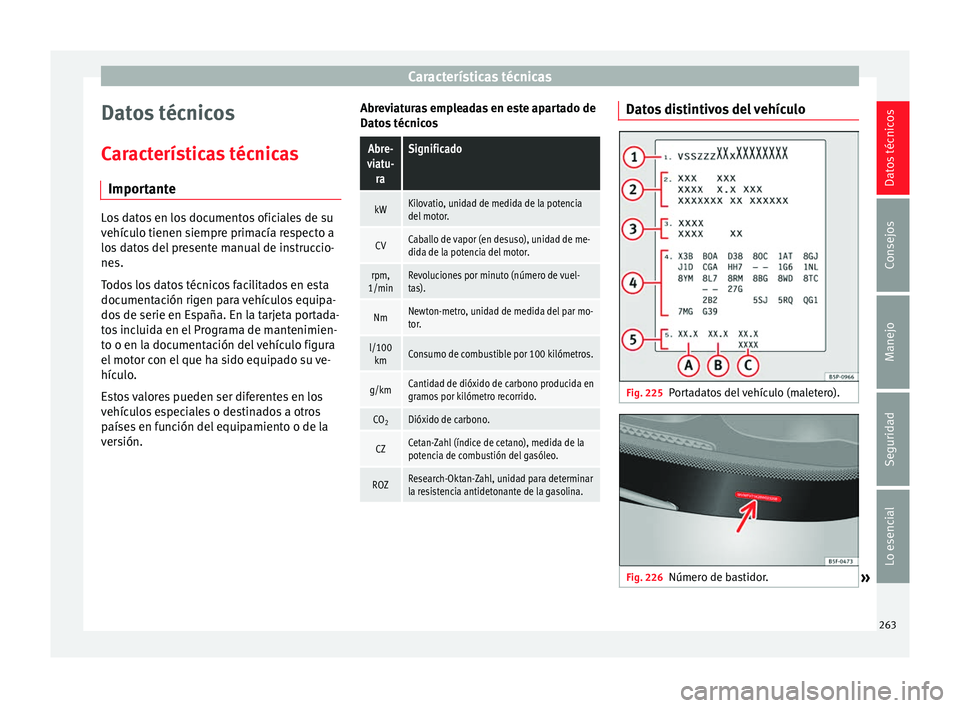

Fig. 225
Portadatos del vehículo (maletero). Fig. 226
Número de bastidor.
» 263
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Datos técnicos

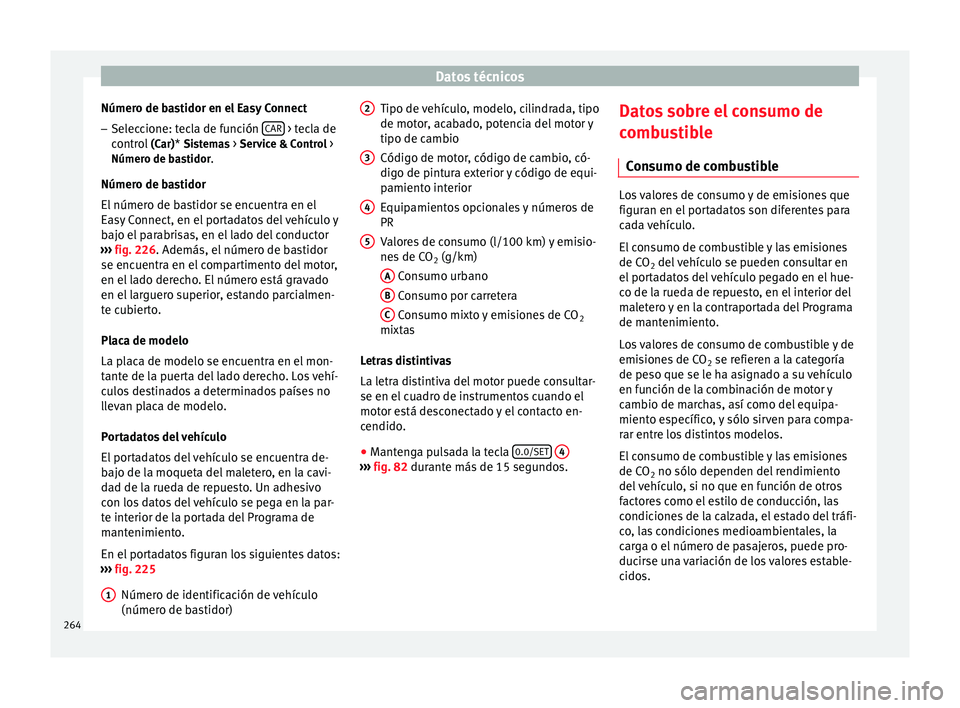

Número de bastidor en el Easy Connect – Seleccione: tecla de función CAR > tecla de
control (Car)* Sistemas > Service & Control >
Número de bastidor.
Número de bastidor
El número de bastidor se encuentra en el
Easy Connect, en el portadatos del vehículo y
bajo el parabrisas, en el lado del conductor
››› fig. 226 . Además, el número de bastidor
se enc uentr
a en el compartimento del motor,
en el lado derecho. El número está gravado
en el larguero superior, estando parcialmen-
te cubierto.
Placa de modelo
La placa de modelo se encuentra en el mon-
tante de la puerta del lado derecho. Los vehí-
culos destinados a determinados países no
llevan placa de modelo.
Portadatos del vehículo
El portadatos del vehículo se encuentra de-
bajo de la moqueta del maletero, en la cavi-
dad de la rueda de repuesto. Un adhesivo
con los datos del vehículo se pega en la par-
te interior de la portada del Programa de
mantenimiento.
En el portadatos figuran los siguientes datos:
››› fig. 225
Número de identificación de vehículo
(número de bastidor)
1 Tipo de vehículo, modelo, cilindrada, tipo
de motor, acabado, potencia del motor y
tipo de cambio
Código de motor, código de cambio, có-
digo de pintura exterior y código de equi-
pamiento interior
Equipamientos opcionales y números de
PR
Valores de consumo (l/100 km) y emisio-
nes de CO
2 (g/km)
A Consumo urbano
B Consumo por carretera
C Consumo mixto y emisiones de CO
2
mixtas
Letras distintivas
La letra distintiva del motor puede consultar-
se en el cuadro de instrumentos cuando el
motor está desconectado y el contacto en-
cendido.
● Mantenga pulsada la tecla 0.0/SET
4 ›››
fig. 82 durante más de 15 segundos.
2 3
4
5 Datos sobre el consumo de
combustible
Consumo de combustible Los valores de consumo y de emisiones que
figuran en el portadatos son diferentes para
cada vehículo.
El consumo de combustible y las emisiones
de CO
2 del vehículo se pueden consultar en
el portadatos del vehículo pegado en el hue-
co de la rueda de repuesto, en el interior del
maletero y en la contraportada del Programa
de mantenimiento.
Los valores de consumo de combustible y de
emisiones de CO 2 se refieren a la categoría
de peso que se le ha asignado a su vehículo
en función de la combinación de motor y
cambio de marchas, así como del equipa-
miento específico, y sólo sirven para compa-
rar entre los distintos modelos.
El consumo de combustible y las emisiones
de CO 2 no sólo dependen del rendimiento
del vehículo, si no que en función de otros
factores como el estilo de conducción, las
condiciones de la calzada, el estado del tráfi-
co, las condiciones medioambientales, la
carga o el número de pasajeros, puede pro-
ducirse una variación de los valores estable-
cidos.
264

Características técnicas

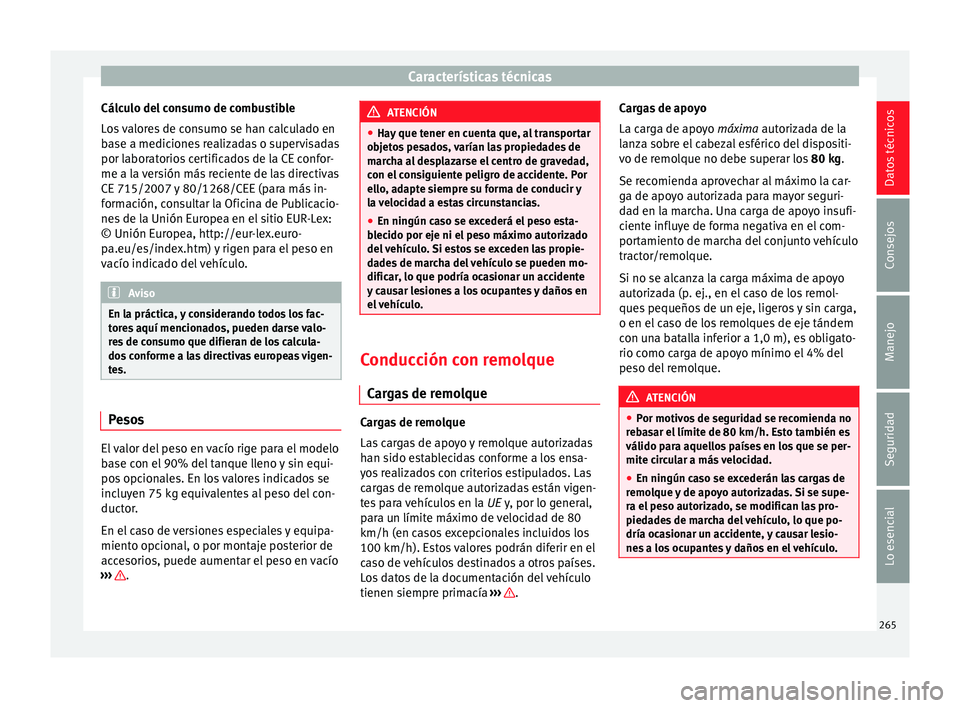

Cálculo del consumo de combustible
Los valores de consumo se han calculado en
base a mediciones realizadas o supervisadas
por laboratorios certificados de la CE confor-
me a la versión más reciente de las directivas
CE 715/2007 y 80/1268/CEE (para más in-
formación, consultar la Oficina de Publicacio-
nes de la Unión Europea en el sitio EUR-Lex:
© Unión Europea, http://eur-lex.euro-
pa.eu/es/index.htm) y rigen para el peso en
vacío indicado del vehículo. Aviso
En la práctica, y considerando todos los fac-
tores aquí mencionados, pueden darse valo-
res de consumo que difieran de los calcula-
dos conforme a las directivas europeas vigen-
tes. Pesos
El valor del peso en vacío rige para el modelo
base con el 90% del tanque lleno y sin equi-
pos opcionales. En los valores indicados se
incluyen 75 kg equivalentes al peso del con-
ductor.
En el caso de versiones especiales y equipa-
miento opcional, o por montaje posterior de
accesorios, puede aumentar el peso en vacío
››› . ATENCIÓN
● Hay que tener en cuenta que, al transportar
objetos pesados, varían las propiedades de
marcha al desplazarse el centro de gravedad,
con el consiguiente peligro de accidente. Por
ello, adapte siempre su forma de conducir y
la velocidad a estas circunstancias.
● En ningún caso se excederá el peso esta-
blecido por eje ni el peso máximo autorizado
del vehículo. Si estos se exceden las propie-
dades de marcha del vehículo se pueden mo-
dificar, lo que podría ocasionar un accidente
y causar lesiones a los ocupantes y daños en
el vehículo. Conducción con remolque
Cargas de remolque Cargas de remolque
Las cargas de apoyo y remolque autorizadas
han sido establecidas conforme a los ensa-
yos realizados con criterios estipulados. Las
cargas de remolque autorizadas están vigen-
tes para vehículos en la
UE y, por lo general,
p ar
a un límite máximo de velocidad de 80
km/h (en casos excepcionales incluidos los
100 km/h). Estos valores podrán diferir en el
caso de vehículos destinados a otros países.
Los datos de la documentación del vehículo
tienen siempre primacía ››› .Cargas de apoyo
La carga de apoyo
máxima
autorizada de la
l

anza sobre el cabezal esférico del dispositi-
vo de remolque no debe superar los 80 kg.
Se rec

omienda aprovechar al máximo la car-
ga de apoyo autorizada para mayor seguri-
dad en la marcha. Una carga de apoyo insufi-
ciente influye de forma negativa en el com-
portamiento de marcha del conjunto vehículo
tractor/remolque.
Si no se alcanza la carga máxima de apoyo
autorizada (p. ej., en el caso de los remol-
ques pequeños de un eje, ligeros y sin carga,
o en el caso de los remolques de eje tándem
con una batalla inferior a 1,0 m), es obligato-
rio como carga de apoyo mínimo el 4% del
peso del remolque. ATENCIÓN
● Por motivos de seguridad se recomienda no
rebasar el límite de 80 km/h. Esto también es
válido para aquellos países en los que se per-
mite circular a más velocidad.
● En ningún caso se excederán las cargas de
remolque y de apoyo autorizadas. Si se supe-
ra el peso autorizado, se modifican las pro-
piedades de marcha del vehículo, lo que po-
dría ocasionar un accidente, y causar lesio-
nes a los ocupantes y daños en el vehículo. 265
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Datos técnicos

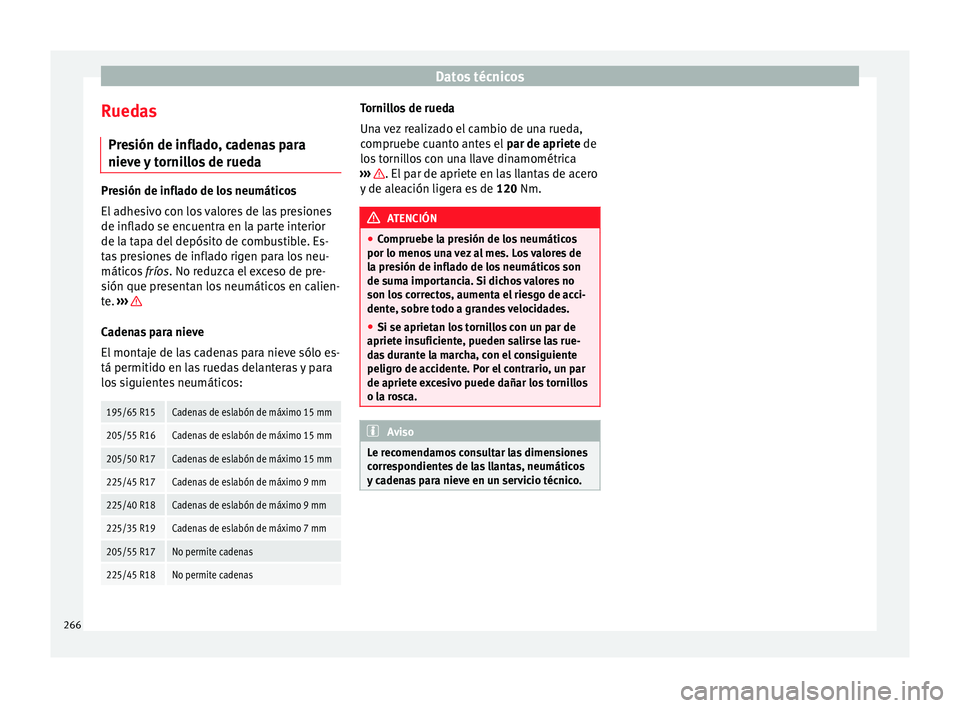

Ruedas Presión de inflado, cadenas para
nieve y tornillos de rueda Presión de inflado de los neumáticos
El adhesivo con los valores de las presiones
de inflado se encuentra en la parte interior
de la tapa del depósito de combustible. Es-
tas presiones de inflado rigen para los neu-
máticos
fríos. No reduzca el exceso de pre-
s ión que pr
esentan los neumáticos en calien-
te. ››› Cadenas para nieve
El montaje de las cadenas para nieve sólo es-
tá permitido en las ruedas delanteras y para
los siguientes neumáticos:
195/65 R15Cadenas de eslabón de máximo 15 mm
205/55 R16Cadenas de eslabón de máximo 15 mm
205/50 R17Cadenas de eslabón de máximo 15 mm
225/45 R17Cadenas de eslabón de máximo 9 mm
225/40 R18Cadenas de eslabón de máximo 9 mm
225/35 R19Cadenas de eslabón de máximo 7 mm
205/55 R17No permite cadenas
225/45 R18No permite cadenas Tornillos de rueda
Una vez realizado el cambio de una rueda,
compruebe cuanto antes el
par de apriete de
lo s

tornillos con una llave dinamométrica
››› . El par de apriete en las llantas de acero
y de aleación ligera es de 120 Nm. ATENCIÓN
● Compruebe la presión de los neumáticos
por lo menos una vez al mes. Los valores de
la presión de inflado de los neumáticos son
de suma importancia. Si dichos valores no
son los correctos, aumenta el riesgo de acci-
dente, sobre todo a grandes velocidades.
● Si se aprietan los tornillos con un par de
apriete insuficiente, pueden salirse las rue-
das durante la marcha, con el consiguiente
peligro de accidente. Por el contrario, un par
de apriete excesivo puede dañar los tornillos
o la rosca. Aviso
Le recomendamos consultar las dimensiones
correspondientes de las llantas, neumáticos
y cadenas para nieve en un servicio técnico. 266

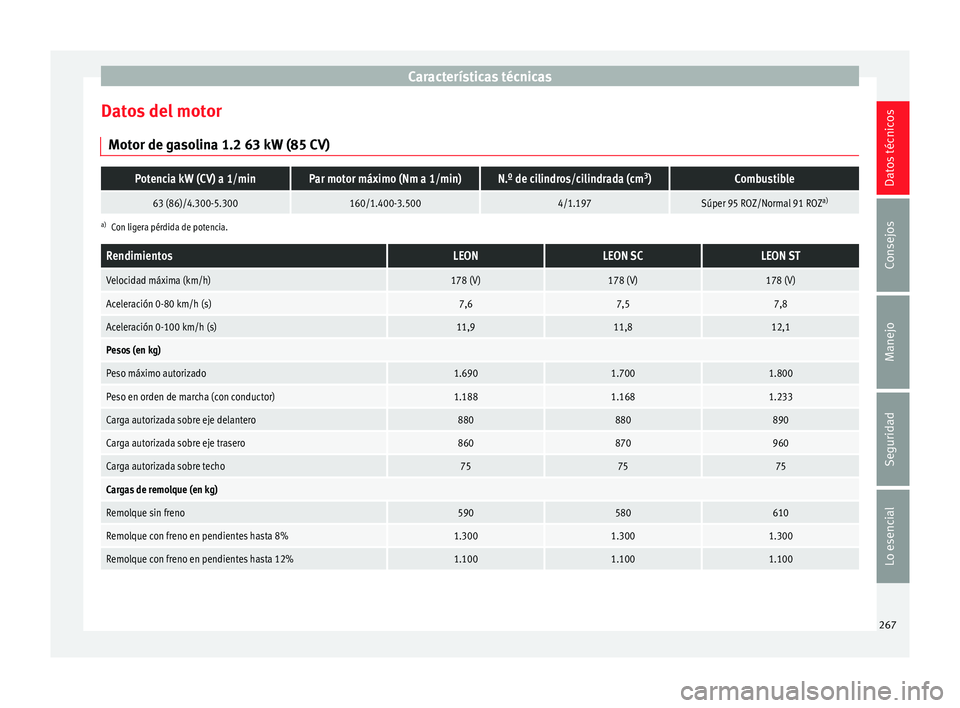

Características técnicas
Datos del motor Motor de gasolina 1.2 63 kW (85 CV)Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
63 (86)/4.300-5.300160/1.400-3.5004/1.197Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
RendimientosLEONLEON SCLEON ST
Velocidad máxima (km/h)178 (V)178 (V)178 (V)
Aceleración 0-80 km/h (s)7,67,57,8
Aceleración 0-100 km/h (s)11,911,812,1
Pesos (en kg)
Peso máximo autorizado1.6901.7001.800
Peso en orden de marcha (con conductor)1.1881.1681.233
Carga autorizada sobre eje delantero880880890
Carga autorizada sobre eje trasero860870960
Carga autorizada sobre techo757575
Cargas de remolque (en kg)
Remolque sin freno590580610
Remolque con freno en pendientes hasta 8%1.3001.3001.300
Remolque con freno en pendientes hasta 12%1.1001.1001.100 267
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Datos técnicos
Motor de gasolina 1.2 77 kW (105 CV)Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
77 (105)/4.500-5.500175/1.400-4.0004/1.197Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
RendimientosLEON
ManualLEON
Start-StopLEON
Automáti- coLEON SCManualLEON SC
Start-StopLEON SC
Automáti- coLEON STManualLEON ST
Start-StopLEON ST
Automático
Velocidad máxima (km/h)191 (V)191 (V)191 (VI)191 (V)191 (V)191 (V)191 (V)191 (V)191 (VI)
Aceleración 0-80 km/h (s)6,86,86,86,76,76,76,96,87,0
Aceleración 0-100 km/h (s)10,210,210,210101010,410,310,3
Pesos (en kg)
Peso máximo autorizado1.7201.7201.7501.7101.7101.7301.8101.8201.850
Peso en orden de marcha (con con-
ductor)1.1991.2091.2351.1791.1891.2151.2441.2541.280
Carga autorizada sobre eje delante-
ro890890920880890920880890920
Carga autorizada sobre eje trasero880880880880870860980980980
Carga autorizada sobre techo757575757575757575
Cargas de remolque (en kg)
Remolque sin freno590600610580590600620620640
Remolque con freno en pendientes
hasta 8%1.5001.5001.5001.5001.5001.5001.5001.5001.500
Remolque con freno en pendientes
hasta 12%1.3001.3001.3001.3001.3001.3001.3001.3001.300 268
