268Practical information

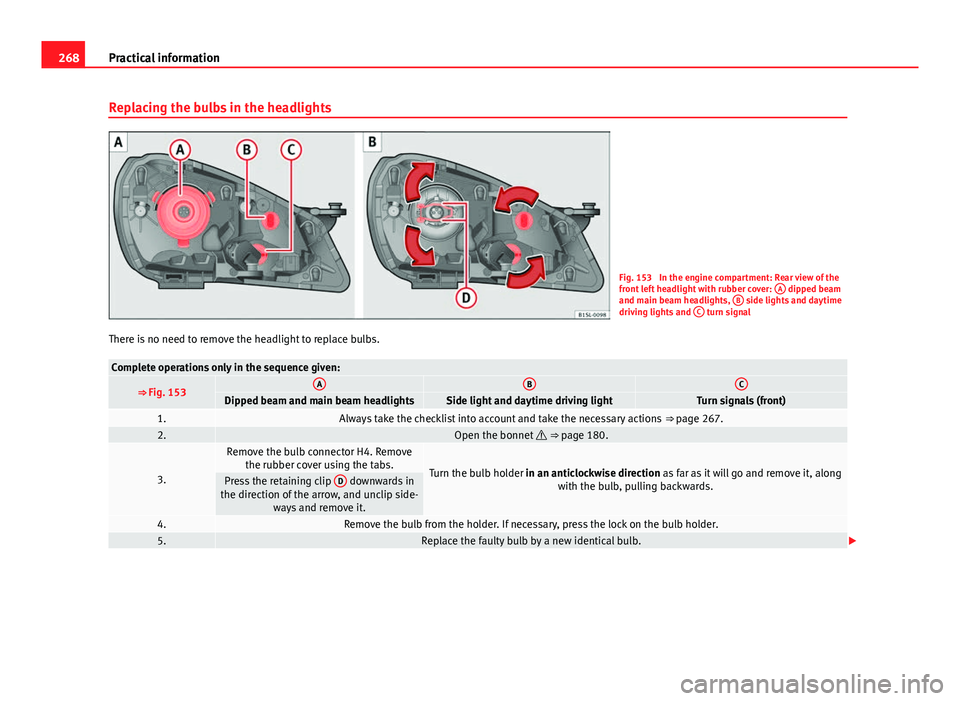

Replacing the bulbs in the headlights
Fig. 153 In the engine compartment: Rear view of the
front left headlight with rubber cover: A dipped beam
and main beam headlights, B side lights and daytime
driving lights and C turn signal
There is no need to remove the headlight to replace bulbs.
Complete operations only in the sequence given:
⇒ Fig. 153ABCDipped beam and main beam headlightsSide light and daytime driving lightTurn signals (front)1.Always take the checklist into account and take the necessary actions ⇒ page 267.2.Open the bonnet  ⇒ page 180.
3.
Remove the bulb connector H4. Remove
the rubber cover using the tabs.
Turn the bulb holder in an anticlockwise direction as far as it will go and remove it, along with the bulb, pulling backwards.Press the retaining clip D downwards in
the direction of the arrow, and unclip side- ways and remove it.
4.Remove the bulb from the holder. If necessary, press the lock on the bulb holder.5.Replace the faulty bulb by a new identical bulb. 

275
Practical information

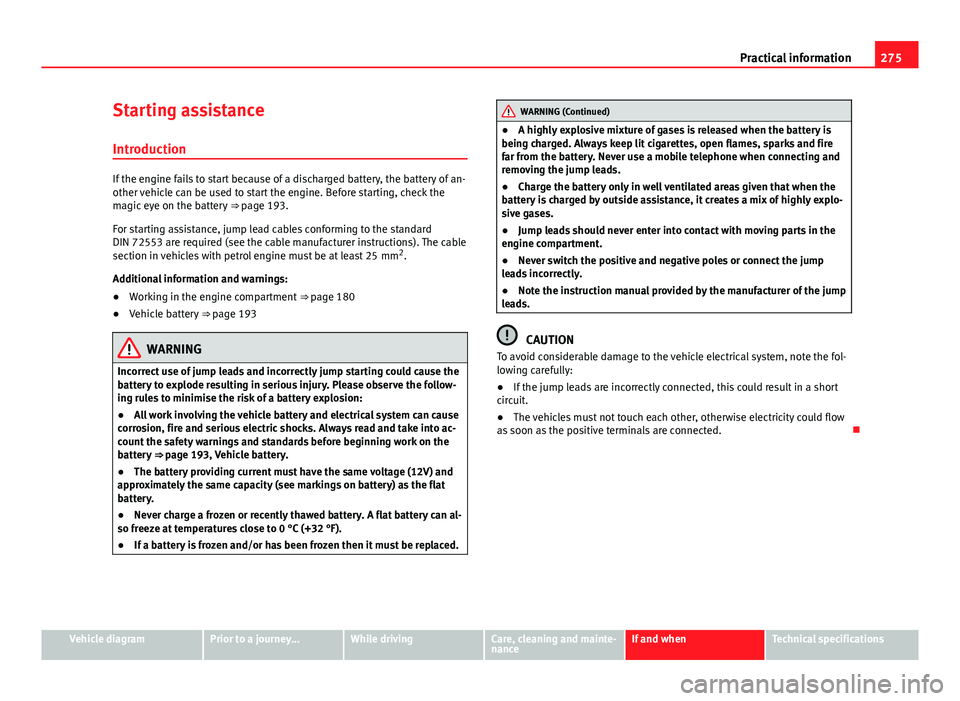

Starting assistance
Introduction
If the engine fails to start because of a discharged battery, the battery of an-
other vehicle can be used to start the engine. Before starting, check the
magic eye on the battery ⇒ page 193.
For starting assistance, jump lead cables conforming to the standard
DIN 72553 are required (see the cable manufacturer instructions). The cable
section in vehicles with petrol engine must be at least 25 mm 2
.
Additional information and warnings:
● Working in the engine compartment ⇒ page 180
● Vehicle battery ⇒ page 193
WARNING
Incorrect use of jump leads and incorrectly jump starting could cause the
battery to explode resulting in serious injury. Please observe the follow-
ing rules to minimise the risk of a battery explosion:
● All work involving the vehicle battery and electrical system can cause
corrosion, fire and serious electric shocks. Always read and take into ac-
count the safety warnings and standards before beginning work on the
battery ⇒ page 193, Vehicle battery.
● The battery providing current must have the same voltage (12V) and
approximately the same capacity (see markings on battery) as the flat
battery.
● Never charge a frozen or recently thawed battery. A flat battery can al-
so freeze at temperatures close to 0 °C (+32 °F).
● If a battery is frozen and/or has been frozen then it must be replaced.
WARNING (Continued)
● A highly explosive mixture of gases is released when the battery is
being charged. Always keep lit cigarettes, open flames, sparks and fire
far from the battery. Never use a mobile telephone when connecting and
removing the jump leads.
● Charge the battery only in well ventilated areas given that when the
battery is charged by outside assistance, it creates a mix of highly explo-
sive gases.
● Jump leads should never enter into contact with moving parts in the
engine compartment.
● Never switch the positive and negative poles or connect the jump
leads incorrectly.
● Note the instruction manual provided by the manufacturer of the jump
leads.
CAUTION
To avoid considerable damage to the vehicle electrical system, note the fol-
lowing carefully:
● If the jump leads are incorrectly connected, this could result in a short
circuit.
● The vehicles must not touch each other, otherwise electricity could flow
as soon as the positive terminals are connected. 
Vehicle diagramPrior to a journey...While drivingCare, cleaning and mainte-
nanceIf and whenTechnical specifications

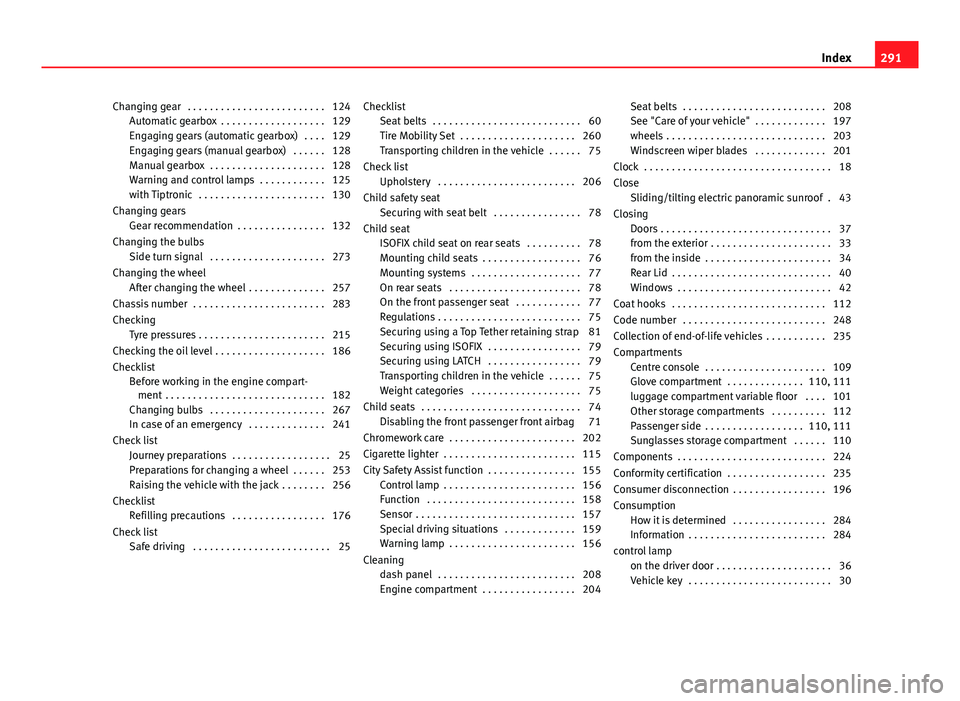

Changing gear . . . . . . . . . . . . . . . . . . . . . . . . . 124Automatic gearbox . . . . . . . . . . . . . . . . . . . 129
Engaging gears (automatic gearbox) . . . . 129
Engaging gears (manual gearbox) . . . . . . 128
Manual gearbox . . . . . . . . . . . . . . . . . . . . . 128
Warning and control lamps . . . . . . . . . . . . 125
with Tiptronic . . . . . . . . . . . . . . . . . . . . . . . 130
Changing gears Gear recommendation . . . . . . . . . . . . . . . . 132
Changing the bulbs Side turn signal . . . . . . . . . . . . . . . . . . . . . 273
Changing the wheel After changing the wheel . . . . . . . . . . . . . . 257
Chassis number . . . . . . . . . . . . . . . . . . . . . . . . 283
Checking Tyre pressures . . . . . . . . . . . . . . . . . . . . . . . 215
Checking the oil level . . . . . . . . . . . . . . . . . . . . 186
Checklist Before working in the engine compart-ment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Changing bulbs . . . . . . . . . . . . . . . . . . . . . 267
In case of an emergency . . . . . . . . . . . . . . 241
Check list Journey preparations . . . . . . . . . . . . . . . . . . 25
Preparations for changing a wheel . . . . . . 253
Raising the vehicle with the jack . . . . . . . . 256
Checklist Refilling precautions . . . . . . . . . . . . . . . . . 176
Check list Safe driving . . . . . . . . . . . . . . . . . . . . . . . . . 25 Checklist
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Tire Mobility Set . . . . . . . . . . . . . . . . . . . . . 260
Transporting children in the vehicle . . . . . . 75
Check list Upholstery . . . . . . . . . . . . . . . . . . . . . . . . . 206
Child safety seat Securing with seat belt . . . . . . . . . . . . . . . . 78
Child seat ISOFIX child seat on rear seats . . . . . . . . . . 78
Mounting child seats . . . . . . . . . . . . . . . . . . 76
Mounting systems . . . . . . . . . . . . . . . . . . . . 77
On rear seats . . . . . . . . . . . . . . . . . . . . . . . . 78
On the front passenger seat . . . . . . . . . . . . 77
Regulations . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Securing using a Top Tether retaining strap 81
Securing using ISOFIX . . . . . . . . . . . . . . . . . 79
Securing using LATCH . . . . . . . . . . . . . . . . . 79
Transporting children in the vehicle . . . . . . 75
Weight categories . . . . . . . . . . . . . . . . . . . . 75
Child seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 Disabling the front passenger front airbag 71
Chromework care . . . . . . . . . . . . . . . . . . . . . . . 202
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . 115
City Safety Assist function . . . . . . . . . . . . . . . . 155 Control lamp . . . . . . . . . . . . . . . . . . . . . . . . 156
Function . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Special driving situations . . . . . . . . . . . . . 159
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 156
Cleaning dash panel . . . . . . . . . . . . . . . . . . . . . . . . . 208
Engine compartment . . . . . . . . . . . . . . . . . 204 Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . 208
See "Care of your vehicle" . . . . . . . . . . . . . 197
wheels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Windscreen wiper blades . . . . . . . . . . . . . 201
Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Close Sliding/tilting electric panoramic sunroof . 43
Closing Doors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
from the exterior . . . . . . . . . . . . . . . . . . . . . . 33
from the inside . . . . . . . . . . . . . . . . . . . . . . . 34
Rear Lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Coat hooks . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Code number . . . . . . . . . . . . . . . . . . . . . . . . . . 248
Collection of end-of-life vehicles . . . . . . . . . . . 235
Compartments Centre console . . . . . . . . . . . . . . . . . . . . . . 109
Glove compartment . . . . . . . . . . . . . . 110, 111
luggage compartment variable floor . . . . 101
Other storage compartments . . . . . . . . . . 112
Passenger side . . . . . . . . . . . . . . . . . . 110, 111
Sunglasses storage compartment . . . . . . 110
Components . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
Conformity certification . . . . . . . . . . . . . . . . . . 235
Consumer disconnection . . . . . . . . . . . . . . . . . 196
Consumption How it is determined . . . . . . . . . . . . . . . . . 284
Information . . . . . . . . . . . . . . . . . . . . . . . . . 284
control lamp on the driver door . . . . . . . . . . . . . . . . . . . . . 36
Vehicle key . . . . . . . . . . . . . . . . . . . . . . . . . . 30
291
Index

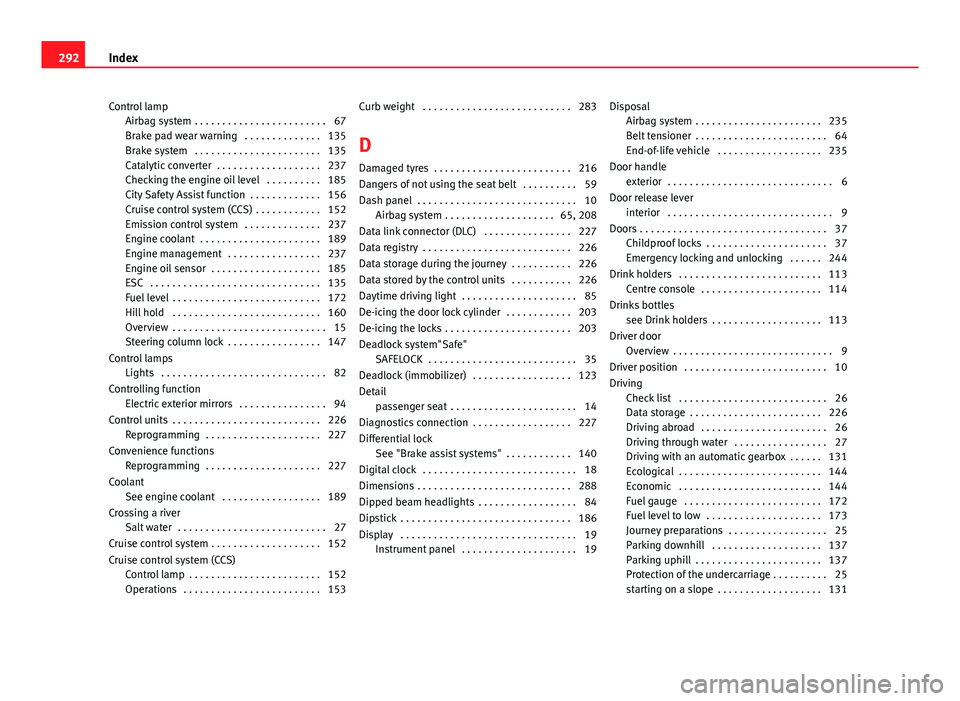

Control lampAirbag system . . . . . . . . . . . . . . . . . . . . . . . . 67
Brake pad wear warning . . . . . . . . . . . . . . 135
Brake system . . . . . . . . . . . . . . . . . . . . . . . 135
Catalytic converter . . . . . . . . . . . . . . . . . . . 237
Checking the engine oil level . . . . . . . . . . 185
City Safety Assist function . . . . . . . . . . . . . 156
Cruise control system (CCS) . . . . . . . . . . . . 152
Emission control system . . . . . . . . . . . . . . 237
Engine coolant . . . . . . . . . . . . . . . . . . . . . . 189
Engine management . . . . . . . . . . . . . . . . . 237
Engine oil sensor . . . . . . . . . . . . . . . . . . . . 185
ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Fuel level . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Hill hold . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Steering column lock . . . . . . . . . . . . . . . . . 147
Control lamps Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Controlling function Electric exterior mirrors . . . . . . . . . . . . . . . . 94
Control units . . . . . . . . . . . . . . . . . . . . . . . . . . . 226 Reprogramming . . . . . . . . . . . . . . . . . . . . . 227
Convenience functions Reprogramming . . . . . . . . . . . . . . . . . . . . . 227
Coolant See engine coolant . . . . . . . . . . . . . . . . . . 189
Crossing a river Salt water . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Cruise control system . . . . . . . . . . . . . . . . . . . . 152
Cruise control system (CCS) Control lamp . . . . . . . . . . . . . . . . . . . . . . . . 152
Operations . . . . . . . . . . . . . . . . . . . . . . . . . 153 Curb weight . . . . . . . . . . . . . . . . . . . . . . . . . . . 283
D Damaged tyres . . . . . . . . . . . . . . . . . . . . . . . . . 216
Dangers of not using the seat belt . . . . . . . . . . 59
Dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Airbag system . . . . . . . . . . . . . . . . . . . . 65, 208
Data link connector (DLC) . . . . . . . . . . . . . . . . 227
Data registry . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
Data storage during the journey . . . . . . . . . . . 226
Data stored by the control units . . . . . . . . . . . 226
Daytime driving light . . . . . . . . . . . . . . . . . . . . . 85
De-icing the door lock cylinder . . . . . . . . . . . . 203
De-icing the locks . . . . . . . . . . . . . . . . . . . . . . . 203
Deadlock system"Safe" SAFELOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Deadlock (immobilizer) . . . . . . . . . . . . . . . . . . 123
Detail passenger seat . . . . . . . . . . . . . . . . . . . . . . . 14
Diagnostics connection . . . . . . . . . . . . . . . . . . 227
Differential lock See "Brake assist systems" . . . . . . . . . . . . 140
Digital clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288
Dipped beam headlights . . . . . . . . . . . . . . . . . . 84
Dipstick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Instrument panel . . . . . . . . . . . . . . . . . . . . . 19 Disposal
Airbag system . . . . . . . . . . . . . . . . . . . . . . . 235
Belt tensioner . . . . . . . . . . . . . . . . . . . . . . . . 64
End-of-life vehicle . . . . . . . . . . . . . . . . . . . 235
Door handle exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Door release lever interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Doors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 Childproof locks . . . . . . . . . . . . . . . . . . . . . . 37
Emergency locking and unlocking . . . . . . 244
Drink holders . . . . . . . . . . . . . . . . . . . . . . . . . . 113 Centre console . . . . . . . . . . . . . . . . . . . . . . 114
Drinks bottles see Drink holders . . . . . . . . . . . . . . . . . . . . 113
Driver door Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Driver position . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Driving Check list . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Data storage . . . . . . . . . . . . . . . . . . . . . . . . 226
Driving abroad . . . . . . . . . . . . . . . . . . . . . . . 26
Driving through water . . . . . . . . . . . . . . . . . 27
Driving with an automatic gearbox . . . . . . 131
Ecological . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Economic . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . 172
Fuel level to low . . . . . . . . . . . . . . . . . . . . . 173
Journey preparations . . . . . . . . . . . . . . . . . . 25
Parking downhill . . . . . . . . . . . . . . . . . . . . 137
Parking uphill . . . . . . . . . . . . . . . . . . . . . . . 137
Protection of the undercarriage . . . . . . . . . . 25
starting on a slope . . . . . . . . . . . . . . . . . . . 131
292 Index

stopping on a slope . . . . . . . . . . . . . . . . . . 131
Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Towing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
Driving abroad Check list . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Driving advice Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . 217
Temporary spare wheel . . . . . . . . . . . . . . . 217
Driving in winter Fuel consumption . . . . . . . . . . . . . . . . . . . . 146
Snow chains . . . . . . . . . . . . . . . . . . . . . . . . 220
Tread depth . . . . . . . . . . . . . . . . . . . . . . . . . 216
Tyre pressures . . . . . . . . . . . . . . . . . . . . . . . 214
Windscreen washer reservoir . . . . . . . . . . 200
Driving through water . . . . . . . . . . . . . . . . . . . . 27
Driving tips Driving a loaded vehicle . . . . . . . . . . . . . . . 95
Dust filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
E
Ecological driving . . . . . . . . . . . . . . . . . . . . . . . 144
Economic driving . . . . . . . . . . . . . . . . . . . . . . . 144
EDL See "Brake assist systems" . . . . . . . . . . . . 140
Electrical components . . . . . . . . . . . . . . . 117, 242
Electrical consumers . . . . . . . . . . . . . . . . . . . . 118
Electrical power socket . . . . . . . . . . . . . . . . . . 117
electric windows Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Electric windows
see Windows . . . . . . . . . . . . . . . . . . . . . . . . 42
Electric Windows Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Electronic differential lock system (EDL) . . . . 140
Electronic immobiliser . . . . . . . . . . . . . . . . . . . 122
Electronic Stability Programme (ESP) . . . . . . . 139
Emergency brake indicator . . . . . . . . . . . . . . . 242
Emergency locking and unlocking . . . . . . . . . 244 Driver door . . . . . . . . . . . . . . . . . . . . . . . . . 244
Passenger door . . . . . . . . . . . . . . . . . . . . . 245
Rear lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
Emission control system Control lamp . . . . . . . . . . . . . . . . . . . . . . . . 237
Engaging gears Automatic gearbox . . . . . . . . . . . . . . . . . . . 129
Manual gearbox . . . . . . . . . . . . . . . . . . . . . 128
Engine Noises . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Running-in . . . . . . . . . . . . . . . . . . . . . . . . . 223
Engine and ignition . . . . . . . . . . . . . . . . . . . . . 119 12 Volt sockets . . . . . . . . . . . . . . . . . . . . . . 117
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . 120
Immobiliser . . . . . . . . . . . . . . . . . . . . . . . . . 122
Starting the engine . . . . . . . . . . . . . . . . . . 121
Stopping the engine . . . . . . . . . . . . . . . . . 122
Unauthorised vehicle key . . . . . . . . . . . . . 120
Engine compartment . . . . . . . . . . . . . . . . . . . . 180 Engine coolant . . . . . . . . . . . . . . . . . . . . . . 189
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . 182 Vehicle battery . . . . . . . . . . . . . . . . . . . . . . 193
Water box . . . . . . . . . . . . . . . . . . . . . . . . . . 204
Engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . 189 Checking the level . . . . . . . . . . . . . . . . . . . 191
Filler neck . . . . . . . . . . . . . . . . . . . . . . . . . . 191
G 12 plus-plus . . . . . . . . . . . . . . . . . . . . . . 190
G 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Refilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Specifications . . . . . . . . . . . . . . . . . . . . . . . 190
Temperature gauge . . . . . . . . . . . . . . . . . . 189
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 189
Engine management . . . . . . . . . . . . . . . . . . . . 237 Control lamp . . . . . . . . . . . . . . . . . . . . . . . . 237
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185 changing . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Checking the oil level . . . . . . . . . . . . . . . . . 186
Consumption . . . . . . . . . . . . . . . . . . . . . . . 187
Control lamp . . . . . . . . . . . . . . . . . . . . . . . . 185
Dipstick . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Filler neck . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Specifications . . . . . . . . . . . . . . . . . . . . . . . 185
Topping up . . . . . . . . . . . . . . . . . . . . . . . . . 186
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 185
Environment Environmental friendliness . . . . . . . . . . . . 235
Errors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Event Data Recorder . . . . . . . . . . . . . . . . . . . . . 227
Exhaust gas purification system . . . . . . . . . . . 237
Exterior aerial . . . . . . . . . . . . . . . . . . . . . . . . . . 226
293
Index

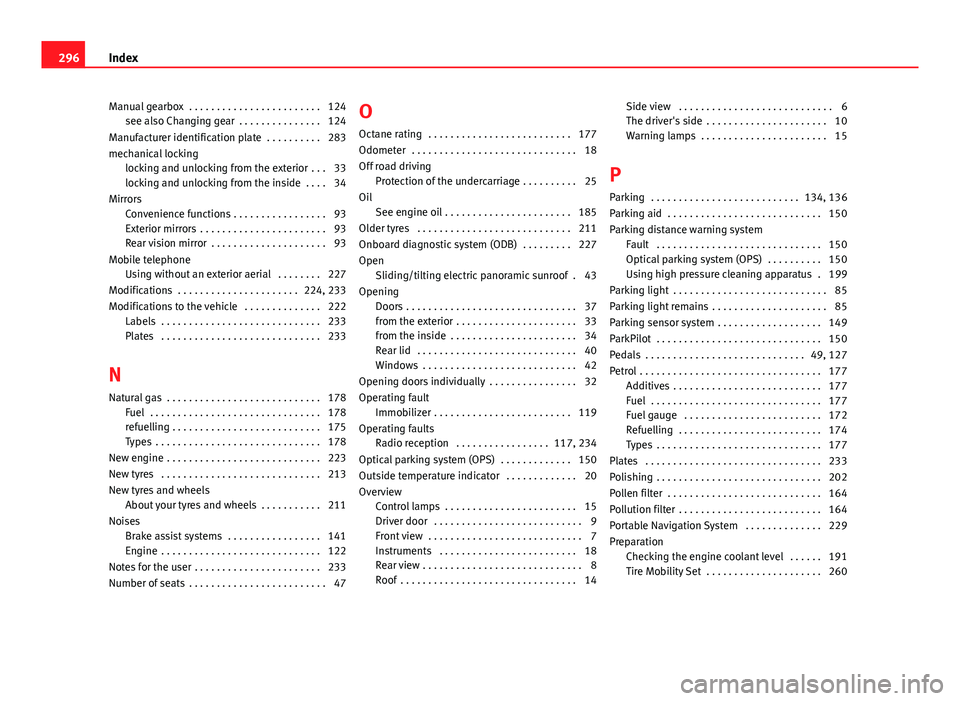

Manual gearbox . . . . . . . . . . . . . . . . . . . . . . . . 124see also Changing gear . . . . . . . . . . . . . . . 124
Manufacturer identification plate . . . . . . . . . . 283
mechanical locking locking and unlocking from the exterior . . . 33
locking and unlocking from the inside . . . . 34
Mirrors Convenience functions . . . . . . . . . . . . . . . . . 93
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . . 93
Rear vision mirror . . . . . . . . . . . . . . . . . . . . . 93
Mobile telephone Using without an exterior aerial . . . . . . . . 227
Modifications . . . . . . . . . . . . . . . . . . . . . . 224, 233
Modifications to the vehicle . . . . . . . . . . . . . . 222 Labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Plates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
N
Natural gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178 Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
New engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
New tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
New tyres and wheels About your tyres and wheels . . . . . . . . . . . 211
Noises Brake assist systems . . . . . . . . . . . . . . . . . 141
Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Notes for the user . . . . . . . . . . . . . . . . . . . . . . . 233
Number of seats . . . . . . . . . . . . . . . . . . . . . . . . . 47 O
Octane rating . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Odometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Off road driving Protection of the undercarriage . . . . . . . . . . 25
Oil See engine oil . . . . . . . . . . . . . . . . . . . . . . . 185
Older tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Onboard diagnostic system (ODB) . . . . . . . . . 227
Open Sliding/tilting electric panoramic sunroof . 43
Opening Doors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
from the exterior . . . . . . . . . . . . . . . . . . . . . . 33
from the inside . . . . . . . . . . . . . . . . . . . . . . . 34
Rear lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Opening doors individually . . . . . . . . . . . . . . . . 32
Operating fault Immobilizer . . . . . . . . . . . . . . . . . . . . . . . . . 119
Operating faults Radio reception . . . . . . . . . . . . . . . . . 117, 234
Optical parking system (OPS) . . . . . . . . . . . . . 150
Outside temperature indicator . . . . . . . . . . . . . 20
Overview Control lamps . . . . . . . . . . . . . . . . . . . . . . . . 15
Driver door . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Front view . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . 18
Rear view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Roof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Side view . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
The driver's side . . . . . . . . . . . . . . . . . . . . . . 10
Warning lamps . . . . . . . . . . . . . . . . . . . . . . . 15
P
Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . 134, 136
Parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Parking distance warning system Fault . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Optical parking system (OPS) . . . . . . . . . . 150
Using high pressure cleaning apparatus . 199
Parking light . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Parking light remains . . . . . . . . . . . . . . . . . . . . . 85
Parking sensor system . . . . . . . . . . . . . . . . . . . 149
ParkPilot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Pedals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49, 127
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177 Additives . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . 172
Refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Plates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Polishing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Pollen filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Pollution filter . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Portable Navigation System . . . . . . . . . . . . . . 229
Preparation Checking the engine coolant level . . . . . . 191
Tire Mobility Set . . . . . . . . . . . . . . . . . . . . . 260
296 Index

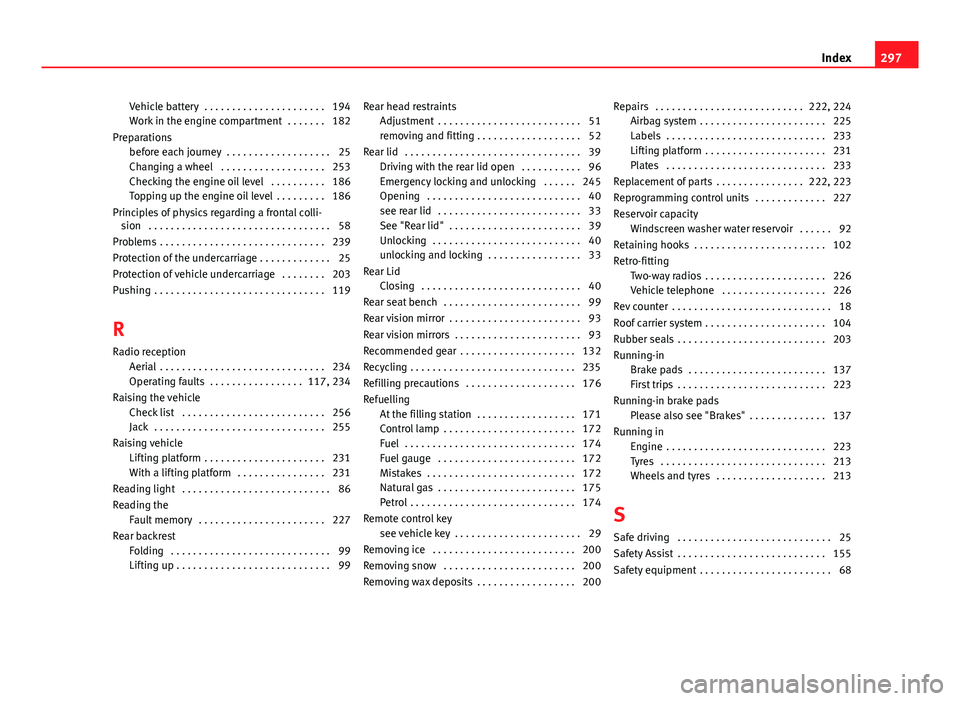

Vehicle battery . . . . . . . . . . . . . . . . . . . . . . 194
Work in the engine compartment . . . . . . . 182
Preparations before each journey . . . . . . . . . . . . . . . . . . . 25
Changing a wheel . . . . . . . . . . . . . . . . . . . 253
Checking the engine oil level . . . . . . . . . . 186
Topping up the engine oil level . . . . . . . . . 186
Principles of physics regarding a frontal colli- sion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Problems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
Protection of the undercarriage . . . . . . . . . . . . . 25
Protection of vehicle undercarriage . . . . . . . . 203
Pushing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
R Radio reception Aerial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
Operating faults . . . . . . . . . . . . . . . . . 117, 234
Raising the vehicle Check list . . . . . . . . . . . . . . . . . . . . . . . . . . 256
Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255
Raising vehicle Lifting platform . . . . . . . . . . . . . . . . . . . . . . 231
With a lifting platform . . . . . . . . . . . . . . . . 231
Reading light . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Reading the Fault memory . . . . . . . . . . . . . . . . . . . . . . . 227
Rear backrest Folding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Lifting up . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99 Rear head restraints
Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . 51
removing and fitting . . . . . . . . . . . . . . . . . . . 52
Rear lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Driving with the rear lid open . . . . . . . . . . . 96
Emergency locking and unlocking . . . . . . 245
Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
see rear lid . . . . . . . . . . . . . . . . . . . . . . . . . . 33
See "Rear lid" . . . . . . . . . . . . . . . . . . . . . . . . 39
Unlocking . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
unlocking and locking . . . . . . . . . . . . . . . . . 33
Rear Lid Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Rear seat bench . . . . . . . . . . . . . . . . . . . . . . . . . 99
Rear vision mirror . . . . . . . . . . . . . . . . . . . . . . . . 93
Rear vision mirrors . . . . . . . . . . . . . . . . . . . . . . . 93
Recommended gear . . . . . . . . . . . . . . . . . . . . . 132
Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Refilling precautions . . . . . . . . . . . . . . . . . . . . 176
Refuelling At the filling station . . . . . . . . . . . . . . . . . . 171
Control lamp . . . . . . . . . . . . . . . . . . . . . . . . 172
Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . 172
Mistakes . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Natural gas . . . . . . . . . . . . . . . . . . . . . . . . . 175
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Remote control key see vehicle key . . . . . . . . . . . . . . . . . . . . . . . 29
Removing ice . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Removing snow . . . . . . . . . . . . . . . . . . . . . . . . 200
Removing wax deposits . . . . . . . . . . . . . . . . . . 200 Repairs . . . . . . . . . . . . . . . . . . . . . . . . . . . 222, 224
Airbag system . . . . . . . . . . . . . . . . . . . . . . . 225
Labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Lifting platform . . . . . . . . . . . . . . . . . . . . . . 231
Plates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Replacement of parts . . . . . . . . . . . . . . . . 222, 223
Reprogramming control units . . . . . . . . . . . . . 227
Reservoir capacity Windscreen washer water reservoir . . . . . . 92
Retaining hooks . . . . . . . . . . . . . . . . . . . . . . . . 102
Retro-fitting Two-way radios . . . . . . . . . . . . . . . . . . . . . . 226
Vehicle telephone . . . . . . . . . . . . . . . . . . . 226
Rev counter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Roof carrier system . . . . . . . . . . . . . . . . . . . . . . 104
Rubber seals . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Running-in Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . 137
First trips . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Running-in brake pads Please also see "Brakes" . . . . . . . . . . . . . . 137
Running in Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Wheels and tyres . . . . . . . . . . . . . . . . . . . . 213
S Safe driving . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Safety Assist . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Safety equipment . . . . . . . . . . . . . . . . . . . . . . . . 68
297
Index

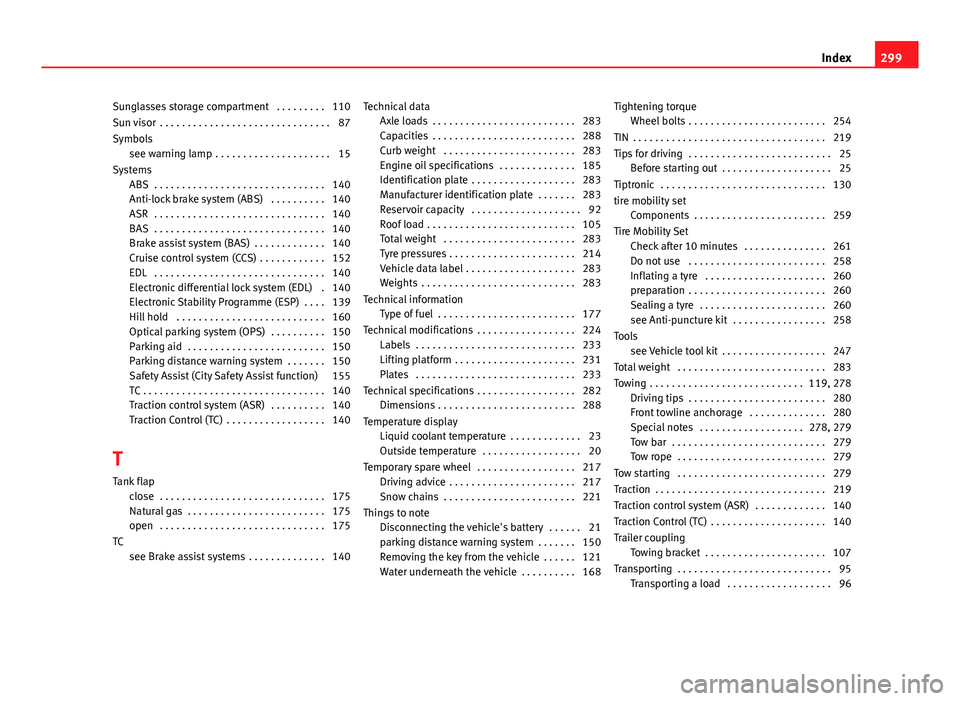

Sunglasses storage compartment . . . . . . . . . 110
Sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Symbolssee warning lamp . . . . . . . . . . . . . . . . . . . . . 15
Systems ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Anti-lock brake system (ABS) . . . . . . . . . . 140
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Brake assist system (BAS) . . . . . . . . . . . . . 140
Cruise control system (CCS) . . . . . . . . . . . . 152
EDL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Electronic differential lock system (EDL) . 140
Electronic Stability Programme (ESP) . . . . 139
Hill hold . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Optical parking system (OPS) . . . . . . . . . . 150
Parking aid . . . . . . . . . . . . . . . . . . . . . . . . . 150
Parking distance warning system . . . . . . . 150
Safety Assist (City Safety Assist function) 155
TC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Traction control system (ASR) . . . . . . . . . . 140
Traction Control (TC) . . . . . . . . . . . . . . . . . . 140
T Tank flap close . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Natural gas . . . . . . . . . . . . . . . . . . . . . . . . . 175
open . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
TC see Brake assist systems . . . . . . . . . . . . . . 140 Technical data
Axle loads . . . . . . . . . . . . . . . . . . . . . . . . . . 283
Capacities . . . . . . . . . . . . . . . . . . . . . . . . . . 288
Curb weight . . . . . . . . . . . . . . . . . . . . . . . . 283
Engine oil specifications . . . . . . . . . . . . . . 185
Identification plate . . . . . . . . . . . . . . . . . . . 283
Manufacturer identification plate . . . . . . . 283
Reservoir capacity . . . . . . . . . . . . . . . . . . . . 92
Roof load . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Total weight . . . . . . . . . . . . . . . . . . . . . . . . 283
Tyre pressures . . . . . . . . . . . . . . . . . . . . . . . 214
Vehicle data label . . . . . . . . . . . . . . . . . . . . 283
Weights . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283
Technical information Type of fuel . . . . . . . . . . . . . . . . . . . . . . . . . 177
Technical modifications . . . . . . . . . . . . . . . . . . 224 Labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Lifting platform . . . . . . . . . . . . . . . . . . . . . . 231
Plates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Technical specifications . . . . . . . . . . . . . . . . . . 282 Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . 288
Temperature display Liquid coolant temperature . . . . . . . . . . . . . 23
Outside temperature . . . . . . . . . . . . . . . . . . 20
Temporary spare wheel . . . . . . . . . . . . . . . . . . 217 Driving advice . . . . . . . . . . . . . . . . . . . . . . . 217
Snow chains . . . . . . . . . . . . . . . . . . . . . . . . 221
Things to note Disconnecting the vehicle's battery . . . . . . 21
parking distance warning system . . . . . . . 150
Removing the key from the vehicle . . . . . . 121
Water underneath the vehicle . . . . . . . . . . 168 Tightening torque
Wheel bolts . . . . . . . . . . . . . . . . . . . . . . . . . 254
TIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
Tips for driving . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Before starting out . . . . . . . . . . . . . . . . . . . . 25
Tiptronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
tire mobility set Components . . . . . . . . . . . . . . . . . . . . . . . . 259
Tire Mobility Set Check after 10 minutes . . . . . . . . . . . . . . . 261
Do not use . . . . . . . . . . . . . . . . . . . . . . . . . 258
Inflating a tyre . . . . . . . . . . . . . . . . . . . . . . 260
preparation . . . . . . . . . . . . . . . . . . . . . . . . . 260
Sealing a tyre . . . . . . . . . . . . . . . . . . . . . . . 260
see Anti-puncture kit . . . . . . . . . . . . . . . . . 258
Tools see Vehicle tool kit . . . . . . . . . . . . . . . . . . . 247
Total weight . . . . . . . . . . . . . . . . . . . . . . . . . . . 283
Towing . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119, 278 Driving tips . . . . . . . . . . . . . . . . . . . . . . . . . 280
Front towline anchorage . . . . . . . . . . . . . . 280
Special notes . . . . . . . . . . . . . . . . . . . 278, 279
Tow bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279
Tow rope . . . . . . . . . . . . . . . . . . . . . . . . . . . 279
Tow starting . . . . . . . . . . . . . . . . . . . . . . . . . . . 279
Traction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
Traction control system (ASR) . . . . . . . . . . . . . 140
Traction Control (TC) . . . . . . . . . . . . . . . . . . . . . 140
Trailer coupling Towing bracket . . . . . . . . . . . . . . . . . . . . . . 107
Transporting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 Transporting a load . . . . . . . . . . . . . . . . . . . 96
299
Index

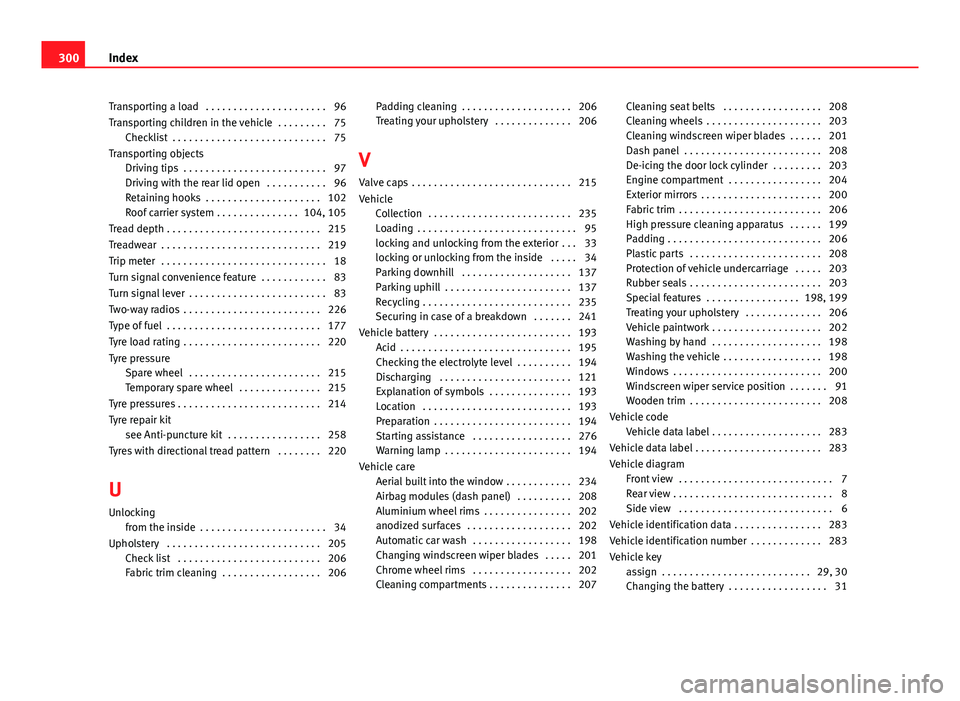

Transporting a load . . . . . . . . . . . . . . . . . . . . . . 96
Transporting children in the vehicle . . . . . . . . . 75Checklist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Transporting objects Driving tips . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Driving with the rear lid open . . . . . . . . . . . 96
Retaining hooks . . . . . . . . . . . . . . . . . . . . . 102
Roof carrier system . . . . . . . . . . . . . . . 104, 105
Tread depth . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Treadwear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
Trip meter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Turn signal convenience feature . . . . . . . . . . . . 83
Turn signal lever . . . . . . . . . . . . . . . . . . . . . . . . . 83
Two-way radios . . . . . . . . . . . . . . . . . . . . . . . . . 226
Type of fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Tyre load rating . . . . . . . . . . . . . . . . . . . . . . . . . 220
Tyre pressure Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . 215
Temporary spare wheel . . . . . . . . . . . . . . . 215
Tyre pressures . . . . . . . . . . . . . . . . . . . . . . . . . . 214
Tyre repair kit see Anti-puncture kit . . . . . . . . . . . . . . . . . 258
Tyres with directional tread pattern . . . . . . . . 220
U Unlocking from the inside . . . . . . . . . . . . . . . . . . . . . . . 34
Upholstery . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205 Check list . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Fabric trim cleaning . . . . . . . . . . . . . . . . . . 206 Padding cleaning . . . . . . . . . . . . . . . . . . . . 206
Treating your upholstery . . . . . . . . . . . . . . 206
V Valve caps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Vehicle Collection . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Loading . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
locking and unlocking from the exterior . . . 33
locking or unlocking from the inside . . . . . 34
Parking downhill . . . . . . . . . . . . . . . . . . . . 137
Parking uphill . . . . . . . . . . . . . . . . . . . . . . . 137
Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Securing in case of a breakdown . . . . . . . 241
Vehicle battery . . . . . . . . . . . . . . . . . . . . . . . . . 193 Acid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Checking the electrolyte level . . . . . . . . . . 194
Discharging . . . . . . . . . . . . . . . . . . . . . . . . 121
Explanation of symbols . . . . . . . . . . . . . . . 193
Location . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . 194
Starting assistance . . . . . . . . . . . . . . . . . . 276
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 194
Vehicle care Aerial built into the window . . . . . . . . . . . . 234
Airbag modules (dash panel) . . . . . . . . . . 208
Aluminium wheel rims . . . . . . . . . . . . . . . . 202
anodized surfaces . . . . . . . . . . . . . . . . . . . 202
Automatic car wash . . . . . . . . . . . . . . . . . . 198
Changing windscreen wiper blades . . . . . 201
Chrome wheel rims . . . . . . . . . . . . . . . . . . 202
Cleaning compartments . . . . . . . . . . . . . . . 207 Cleaning seat belts . . . . . . . . . . . . . . . . . . 208
Cleaning wheels . . . . . . . . . . . . . . . . . . . . . 203
Cleaning windscreen wiper blades . . . . . . 201
Dash panel . . . . . . . . . . . . . . . . . . . . . . . . . 208
De-icing the door lock cylinder . . . . . . . . . 203
Engine compartment . . . . . . . . . . . . . . . . . 204
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . 200
Fabric trim . . . . . . . . . . . . . . . . . . . . . . . . . . 206
High pressure cleaning apparatus . . . . . . 199
Padding . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Plastic parts . . . . . . . . . . . . . . . . . . . . . . . . 208
Protection of vehicle undercarriage . . . . . 203
Rubber seals . . . . . . . . . . . . . . . . . . . . . . . . 203
Special features . . . . . . . . . . . . . . . . . 198, 199
Treating your upholstery . . . . . . . . . . . . . . 206
Vehicle paintwork . . . . . . . . . . . . . . . . . . . . 202
Washing by hand . . . . . . . . . . . . . . . . . . . . 198
Washing the vehicle . . . . . . . . . . . . . . . . . . 198
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Windscreen wiper service position . . . . . . . 91
Wooden trim . . . . . . . . . . . . . . . . . . . . . . . . 208
Vehicle code Vehicle data label . . . . . . . . . . . . . . . . . . . . 283
Vehicle data label . . . . . . . . . . . . . . . . . . . . . . . 283
Vehicle diagram Front view . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Rear view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Side view . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Vehicle identification data . . . . . . . . . . . . . . . . 283
Vehicle identification number . . . . . . . . . . . . . 283
Vehicle key assign . . . . . . . . . . . . . . . . . . . . . . . . . . . 29, 30
Changing the battery . . . . . . . . . . . . . . . . . . 31
300 Index

control lamp . . . . . . . . . . . . . . . . . . . . . . . . . 30
Synchronising . . . . . . . . . . . . . . . . . . . . . . . . 31
Vehicle key set . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Vehicle mechanical key . . . . . . . . . . . . . . . . . . . 30
Vehicle telephone . . . . . . . . . . . . . . . . . . . . . . 226
Vehicle tool kit . . . . . . . . . . . . . . . . . . . . . . . . . 247 Components . . . . . . . . . . . . . . . . . . . . . . . . 248
Location . . . . . . . . . . . . . . . . . . . . . . . . . . . 247
Vehicle's battery Automatic consumer disconnection . . . . . 196
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Connecting . . . . . . . . . . . . . . . . . . . . . . . . . 195
Disconnecting . . . . . . . . . . . . . . . . . . . . . . . 195
Replacing . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Running flat . . . . . . . . . . . . . . . . . . . . . . . . 196
Vibrations Steering . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
W Warning and control lamps Changing gear . . . . . . . . . . . . . . . . . . . . . . 125
Warning lamp Alternator . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Brake system . . . . . . . . . . . . . . . . . . . . . . . 135
City Safety Assist function . . . . . . . . . . . . . 156
Engine coolant . . . . . . . . . . . . . . . . . . . . . . 189
Engine oil pressure . . . . . . . . . . . . . . . . . . 185
Hill hold . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Vehicle battery . . . . . . . . . . . . . . . . . . . . . . 194
Warning triangle . . . . . . . . . . . . . . . . . . . . . . . . 243 Washing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
by hand . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
with high pressure cleaning apparatus . . 199
Washing the vehicle . . . . . . . . . . . . . . . . . . . . . 198 Sensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Special features . . . . . . . . . . . . . . . . . . . . . 198
Water box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
Wear indicators . . . . . . . . . . . . . . . . . . . . . . . . 216
Wear of tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Weights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283
Wheel bolts . . . . . . . . . . . . . . . . . . . . . . . . 252, 253 Caps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251
Tightening torque . . . . . . . . . . . . . . . . . . . . 254
Wheel load capacity . . . . . . . . . . . . . . . . . . . . . 219
Wheel rims . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212 Beadlock . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Bolted trims . . . . . . . . . . . . . . . . . . . . . . . . 212
See "Wheels and tyres" . . . . . . . . . . . . . . . 210
Wheels and tyres . . . . . . . . . . . . . . . . . . . . . . . 210 Avoiding damage . . . . . . . . . . . . . . . . . . . . 211
Changing a wheel . . . . . . . . . . . . . . . . . . . 252
Code . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Damaged tyres . . . . . . . . . . . . . . . . . . . . . . 216
Errors in wheel alignment . . . . . . . . . . . . . 217
Foreign bodies in the tyres . . . . . . . . . . . . 216
Interchanging tyres . . . . . . . . . . . . . . . . . . 211
New tyres . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Older tyres . . . . . . . . . . . . . . . . . . . . . . . . . 211
Replacing tyres . . . . . . . . . . . . . . . . . . . . . . 213
Run-out . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Serial number . . . . . . . . . . . . . . . . . . . . . . . 219
Snow chains . . . . . . . . . . . . . . . . . . . . . . . . 220 Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . 217
Speed rating . . . . . . . . . . . . . . . . . . . . 219, 220
storing the replaced wheel . . . . . . . . . . . . 217
Storing tyres . . . . . . . . . . . . . . . . . . . . . . . . 212
Technical data . . . . . . . . . . . . . . . . . . . . . . 218
Temporary spare wheel . . . . . . . . . . . . . . . 217
Tread depth . . . . . . . . . . . . . . . . . . . . . . . . . 215
Tyre code . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Tyre identification number (TIN) . . . . . . . . 219
Tyre load rating . . . . . . . . . . . . . . . . . . . . . . 220
Tyre pressures . . . . . . . . . . . . . . . . . . . . . . . 214
Tyres with directional tread pattern . 211, 220
Valve caps . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Wear indicators . . . . . . . . . . . . . . . . . . . . . 216
Wear of tyres . . . . . . . . . . . . . . . . . . . . . . . . 216
Wheel balance . . . . . . . . . . . . . . . . . . . . . . 216
Wheel rims . . . . . . . . . . . . . . . . . . . . . . . . . 212
Wheel trims . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 Full hub caps . . . . . . . . . . . . . . . . . . . . . . . 251
Hub caps . . . . . . . . . . . . . . . . . . . . . . . . . . . 250
Wheel bolt caps . . . . . . . . . . . . . . . . . . . . . 251
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Windscreen Heat-insulating glass . . . . . . . . . . . . . . . . . . 88
Windscreen washer . . . . . . . . . . . . . . . . . . . . . . 89
Windscreen washer water Checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Topping up . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Windscreen wiper . . . . . . . . . . . . . . . . . . . . . . . . 89 Lifting the wiper blade . . . . . . . . . . . . . . . . . 91
Replacing the wiper blade . . . . . . . . . . . . . . 91
Service position . . . . . . . . . . . . . . . . . . . . . . 91
Window wiper lever . . . . . . . . . . . . . . . . . . . 89
301
Index
