Seat Toledo 2005 Betriebsanleitung (in German)

Sicherheit von Kindern49
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

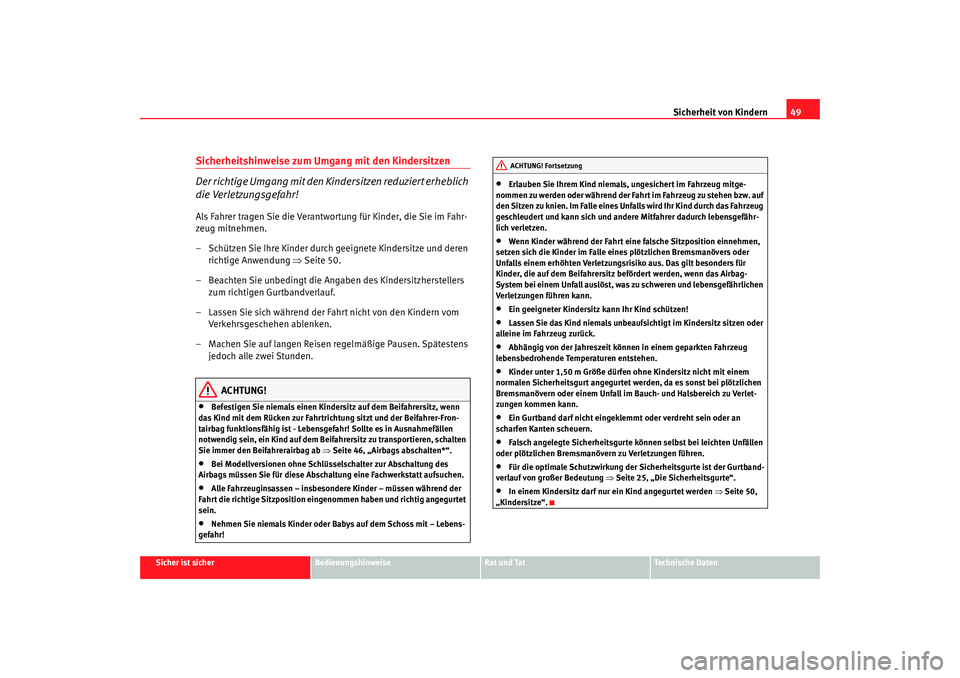

Sicherheitshinweise zum Umgang mit den Kindersitzen
Der richtige Umgang mit den Kindersitzen reduziert erheblich
die Verletzungsgefahr!Als Fahrer tragen Sie die Verantwortung für Kinder, die Sie im Fahr-
zeug mitnehmen.
– Schützen Sie Ihre Kinder durch geeignete Kindersitze und deren
richtige Anwendung ⇒Seite 50.
– Beachten Sie unbedingt die Angaben des Kindersitzherstellers zum richtigen Gurtbandverlauf.
– Lassen Sie sich während der Fahrt nicht von den Kindern vom Verkehrsgeschehen ablenken.
– Machen Sie auf langen Reisen regelmäßige Pausen. Spätestens jedoch alle zwei Stunden.
ACHTUNG!
•
Befestigen Sie niemals einen Kind ersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrer-Fron-
tairbag funktionsfähig ist - Lebensgefahr! Sollte es in Ausnahmefällen
notwendig sein, ein Kind auf dem Beifah rersitz zu transportieren, schalten
Sie immer den Beifahrerairbag ab ⇒Seite 46, „Airbags abschalten*“.
•
Bei Modellversionen ohne Schlüsselschalter zur Abschaltung des
Airbags müssen Sie für diese Abschaltung eine Fachwerkstatt aufsuchen.
•
Alle Fahrzeuginsassen – insbesondere Kinder – müssen während der
Fahrt die richtige Sitzposition eingenommen haben und richtig angegurtet
sein.
•
Nehmen Sie niemals Kinder oder Babys auf dem Schoss mit – Lebens-
gefahr!
•
Erlauben Sie Ihrem Kind niemals, ungesichert im Fahrzeug mitge-
nommen zu werden oder während der Fahrt im Fahrzeug zu stehen bzw. auf
den Sitzen zu knien. Im Falle eines Unfalls wird Ihr Kind durch das Fahrzeug
geschleudert und kann sich und and ere Mitfahrer dadurch lebensgefähr-
lich verletzen.
•
Wenn Kinder während der Fahrt eine falsche Sitzposition einnehmen,
setzen sich die Kinder im Falle eines plötzlichen Bremsmanövers oder
Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt besonders für
Kinder, die auf dem Beifahrersitz befördert werden, wenn das Airbag-
System bei einem Unfall auslöst, was zu schweren und lebensgefährlichen
Verletzungen führen kann.
•
Ein geeigneter Kindersitz kann Ihr Kind schützen!
•
Lassen Sie das Kind niemals unbeaufsichtigt im Kindersitz sitzen oder
alleine im Fahrzeug zurück.
•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
•
Kinder unter 1,50 m Größe dürfen ohne Kindersitz nicht mit einem
normalen Sicherheitsgurt angegurtet we rden, da es sonst bei plötzlichen
Bremsmanövern oder einem Unfall im Bauch- und Halsbereich zu Verlet-
zungen kommen kann.
•
Ein Gurtband darf nicht eingeklemmt oder verdreht sein oder an
scharfen Kanten scheuern.
•
Falsch angelegte Sicherheitsgurte können selbst bei leichten Unfällen
oder plötzlichen Bremsmanövern zu Verletzungen führen.
•
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung ⇒Seite 25, „Die Sicherheitsgurte“.
•
In einem Kindersitz darf nur ein Kind angegurtet werden ⇒Seite 50,
„Kindersitze“.ACHTUNG! Fortsetzung
toledo_aleman Seite 49 Dienstag, 4. Oktober 2005 6:39 18

Sicherheit von Kindern

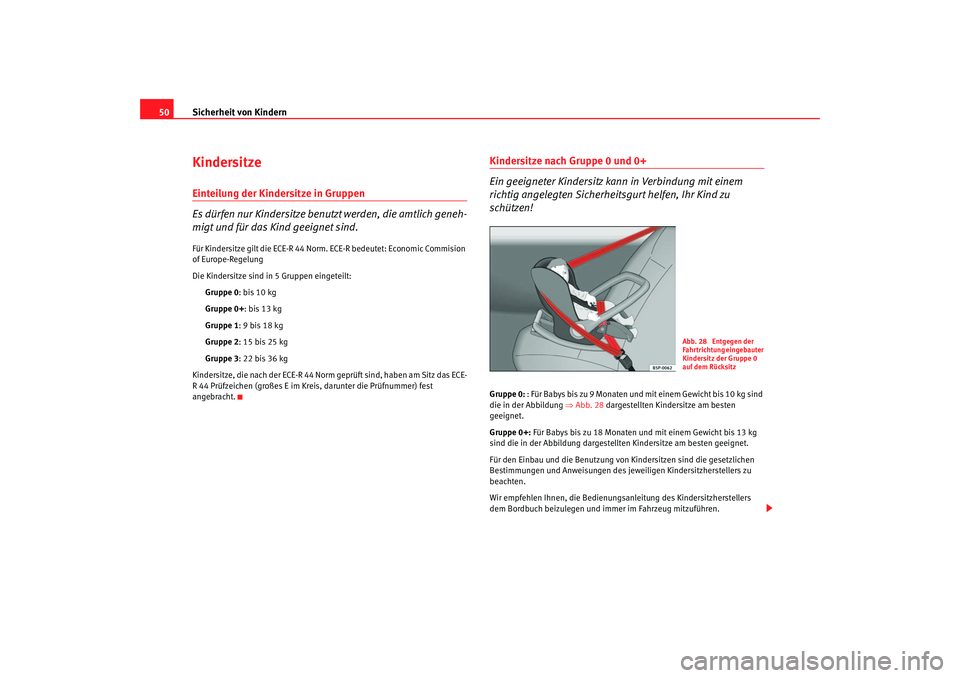

50KindersitzeEinteilung der Kindersitze in Gruppen
Es dürfen nur Kindersitze benutzt werden, die amtlich geneh-
migt und für das Kind geeignet sind.Für Kindersitze gilt die ECE-R 44 Norm. ECE-R bedeutet: Economic Commision
of Europe-Regelung
Die Kindersitze sind in 5 Gruppen eingeteilt:
Gruppe 0 : bis 10 kg
Gruppe 0+ : bis 13 kg
Gruppe 1 : 9 bis 18 kg
Gruppe 2 : 15 bis 25 kg
Gruppe 3 : 22 bis 36 kg
Kindersitze, die nach der ECE-R 44 Norm geprüft sind, haben am Sitz das ECE-
R 44 Prüfzeichen (großes E im Kreis, darunter die Prüfnummer) fest
angebracht.
Kindersitze nach Gruppe 0 und 0+
Ein geeigneter Kindersitz ka nn in Verbindung mit einem
richtig angelegten Sicherheit sgurt helfen, Ihr Kind zu
schützen!Gruppe 0: : Für Babys bis zu 9 Monaten und mit einem Gewicht bis 10 kg sind
die in der Abbildung ⇒Abb. 28 dargestellten Kindersitze am besten
geeignet.
Gruppe 0+: Für Babys bis zu 18 Monaten und mit einem Gewicht bis 13 kg
sind die in der Abbildung dargestellten Kindersitze am besten geeignet.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungs anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Abb. 28 Entgegen der
Fahrtrichtung eingebauter
Kindersitz der Gruppe 0
auf dem Rücksitz
toledo_aleman Seite 50 Dienstag, 4. Oktober 2005 6:39 18

Sicherheit von Kindern51
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum

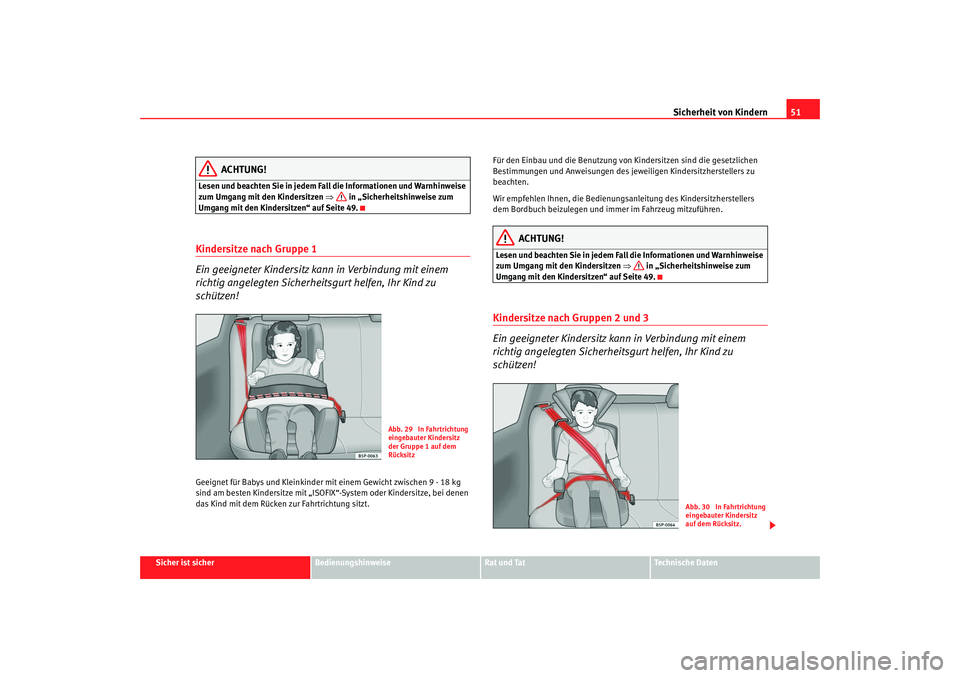

Umgang mit den Kindersitzen“ auf Seite 49.Kindersitze nach Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!Geeignet für Babys und Kleinkinder mi t einem Gewicht zwischen 9 - 18 kg
sind am besten Kindersitze mit „ISOFI X“-System oder Kindersitze, bei denen
das Kind mit dem Rücken zur Fahrtrichtung sitzt. Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungs
anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit den Kindersitzen“ auf Seite 49.Kindersitze nach Gruppen 2 und 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!
Abb. 29 In Fahrtrichtung
eingebauter Kindersitz
der Gruppe 1 auf dem
Rücksitz
Abb. 30 In Fahrtrichtung
eingebauter Kindersitz
auf dem Rücksitz.
toledo_aleman Seite 51 Dienstag, 4. Oktober 2005 6:39 18

Sicherheit von Kindern

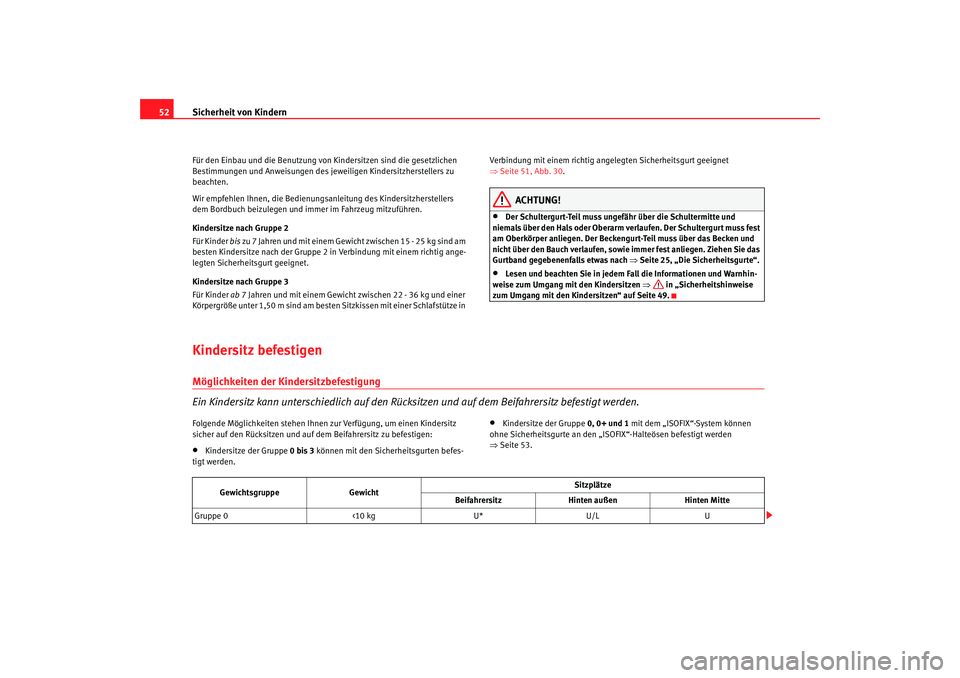

52Für den Einbau und die Benutzung von Ki ndersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind am
besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig ange-
legten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze in Verbindung mit einem richtig angelegten Sicherheitsgurt geeignet
⇒
Seite 51, Abb. 30 .
ACHTUNG!
•
Der Schultergurt-Teil muss ungefähr über die Schultermitte und
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss fest
am Oberkörper anliegen. Der Beckengurt-Teil muss über das Becken und
nicht über den Bauch verlaufen, sowie immer fest anliegen. Ziehen Sie das
Gurtband gegebenenfalls etwas nach ⇒ Seite 25, „Die Sicherheitsgurte“.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 49.
Kindersitz befestigenMöglichkeiten der Kindersitzbefestigung
Ein Kindersitz kann unterschiedlich auf den Rücksitzen und auf dem Beifahrersitz befestigt werden.Folgende Möglichkeiten stehen Ihnen zur Verfügung, um einen Kindersitz
sicher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:•
Kindersitze der Gruppe 0 bis 3 können mit den Sich erheitsgurten befes-
tigt werden.
•
Kindersitze der Gruppe 0, 0+ und 1 mit dem „ISOFIX“-System können
ohne Sicherheitsgurte an den „IS OFIX“-Halteösen befestigt werden
⇒ Seite 53.
Gewichtsgruppe Gewicht Sitzplätze
Beifahrersitz Hinten außen Hinten Mitte
Gruppe 0 <10 kgU*U/L U
toledo_aleman Seite 52 Dienstag, 4. Oktober 2005 6:39 18

Sicherheit von Kindern53
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

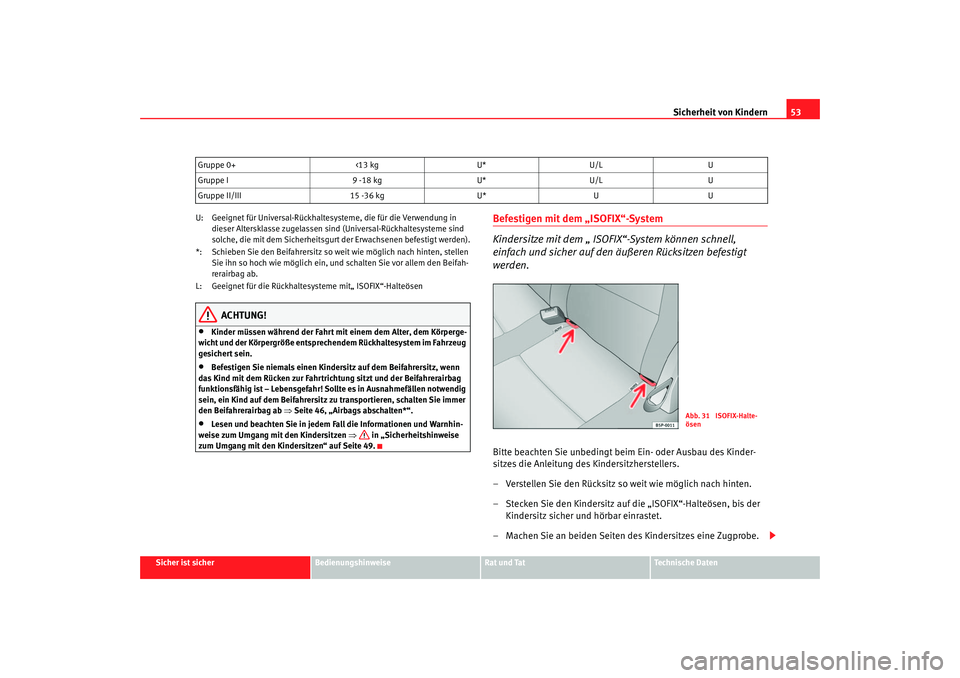

U: Geeignet für Universal-Rückhaltesysteme, die für die Verwendung in
dieser Altersklasse zugelassen sind (Universal-Rückhaltesysteme sind
solche, die mit dem Sicherheitsgurt der Erwachsenen befestigt werden).
*: Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen Sie ihn so hoch wie möglich ein, und schalten Sie vor allem den Beifah-
rerairbag ab.
L: Geeignet für die Rückhaltesys teme mit„ ISOFIX“-Halteösen
ACHTUNG!
•
Kinder müssen während der Fahrt mit einem dem Alter, dem Körperge-
wicht und der Körpergröße entsprechendem Rückhaltesystem im Fahrzeug
gesichert sein.
•
Befestigen Sie niemals einen Kind ersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, ein Kind auf dem Beifahrersitz zu transportieren, schalten Sie immer
den Beifahrerairbag ab ⇒ Seite 46, „Airbags abschalten*“.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 49.
Befestigen mit dem „ISOFIX“-System
Kindersitze mit dem „ ISOFIX“-System können schnell,
einfach und sicher auf den äußeren Rücksitzen befestigt
werden.Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kinder-
sitzes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten.
– Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der Kindersitz sicher und hörbar einrastet.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.
Gruppe 0+ <13 kgU*U/L U
Gruppe I 9 -18 kgU*U/L U
Gruppe II/III 15 -36 kgU*UU
Abb. 31 ISOFIX-Halte-
ösen
toledo_aleman Seite 53 Dienstag, 4. Oktober 2005 6:39 18

Sicherheit von Kindern

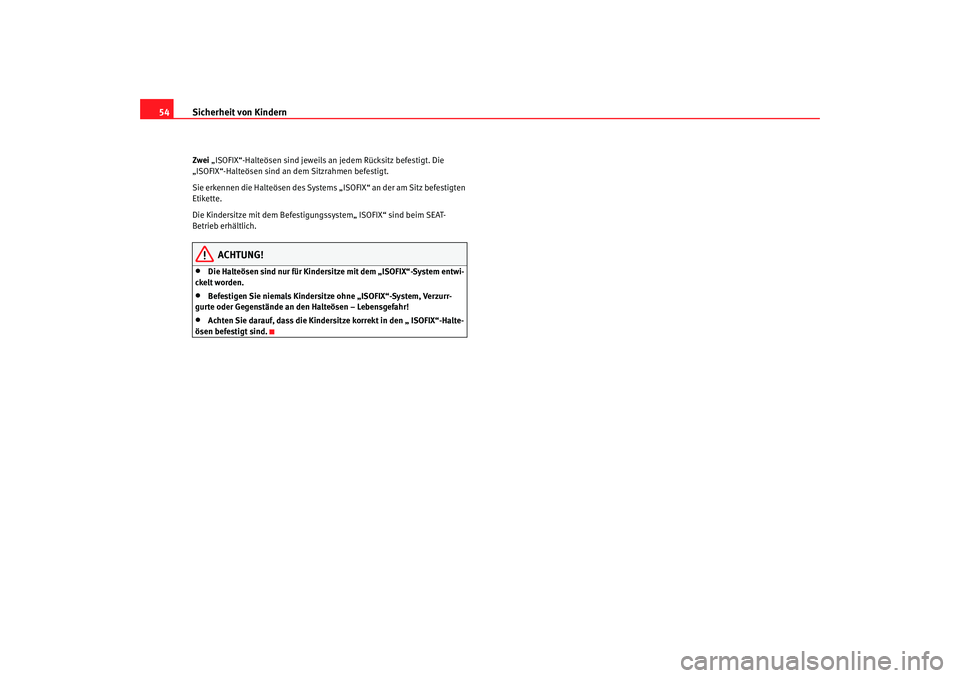

54Zwei „ISOFIX“-Halteösen sind jeweils an jedem Rücksitz befestigt. Die
„ISOFIX“-Halteösen sind an dem Sitzrahmen befestigt.
Sie erkennen die Halteösen des Systems „ISOFIX“ an der am Sitz befestigten
Etikette.
Die Kindersitze mit dem Befestigungs system„ ISOFIX“ sind beim SEAT-
Betrieb erhältlich.
ACHTUNG!
•
Die Halteösen sind nur für Kindersitze mit dem „ISOFIX“-System entwi-
ckelt worden.
•
Befestigen Sie niemals Kindersitze ohne „ISOFIX“-System, Verzurr-
gurte oder Gegenstände an den Halteösen – Lebensgefahr!
•
Achten Sie darauf, dass die Kindersitze korrekt in den „ ISOFIX“-Halte-
ösen befestigt sind.
toledo_aleman Seite 54 Dienstag, 4. Oktober 2005 6:39 18

55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
toledo_aleman Seite 55 Dienstag, 4. Oktober 2005 6:39 18

56
Abb. 32 Instrumententafeltoledo_aleman Seite 56 Dienstag, 4. Oktober 2005 6:39 18

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

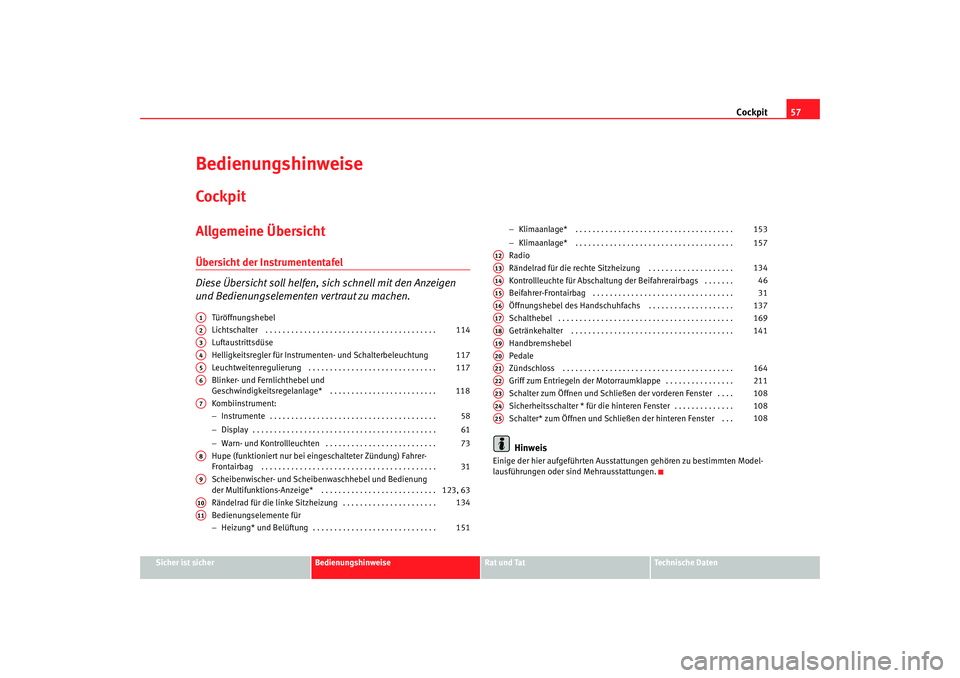

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüse
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktions-Anzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rändelrad für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . .
Bedienungselemente für
− Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −
Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Rändelrad für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handbremshebel
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .
Sicherheitsschalter * für die hinteren Fenster . . . . . . . . . . . . . .
Schalter* zum Öffnen und Schlie ßen der hinteren Fenster . . .
Hinweis
Einige der hier aufgeführten Aussta ttungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.
A1A2
114
A3A4
117
A5
117
A6
118
A7
58
61
73
A8
31
A9
123, 63
A10
134
A11
151 153
157
A12A13
134
A14
46
A15
31
A16
137
A17
169
A18
141
A19A20A21
164
A22
211
A23
108
A24
108
A25
108
toledo_aleman Seite 57 Dienstag, 4. Oktober 2005 6:39 18

Cockpit

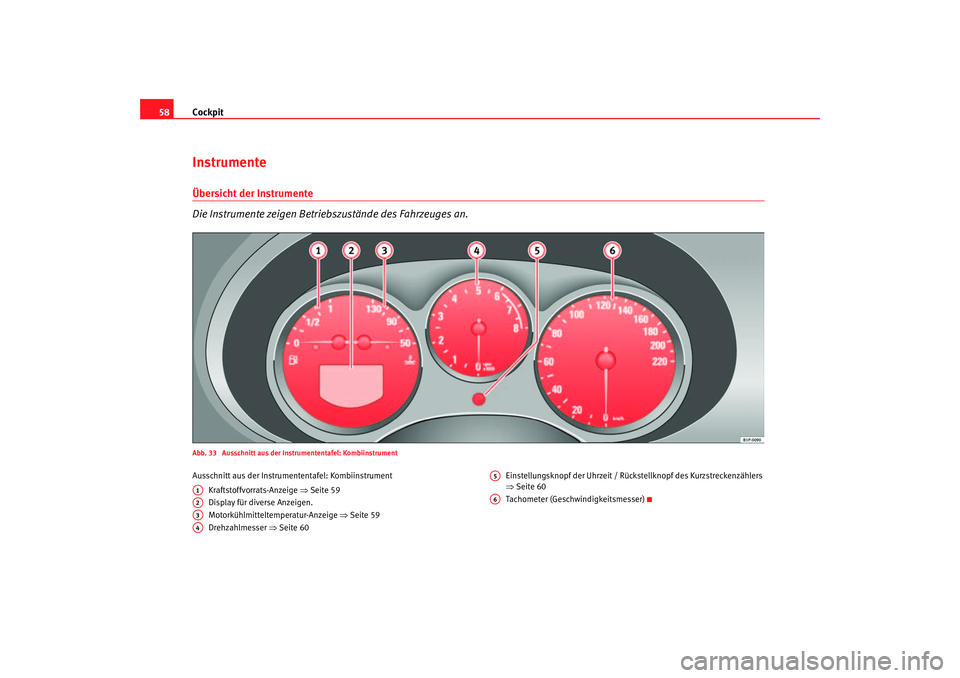

58InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Abb. 33 Ausschnitt aus der Instrumententafel: KombiinstrumentAusschnitt aus der Instrume ntentafel: Kombiinstrument
Kraftstoffvorrats-Anzeige ⇒Seite 59
Display für diverse Anzeigen.
Motorkühlmitteltemperatur-Anzeige ⇒ Seite 59
Drehzahlmesser ⇒Seite 60 Einstellungsknopf der Uhrzeit / Rückstellknopf des Kurzstreckenzählers
⇒
Seite 60
Tachometer (Geschwindigkeitsmesser)A1A2A3A4
A5A6
toledo_aleman Seite 58 Dienstag, 4. Oktober 2005 6:39 18
