Seat Toledo 2006 Betriebsanleitung (in German)

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

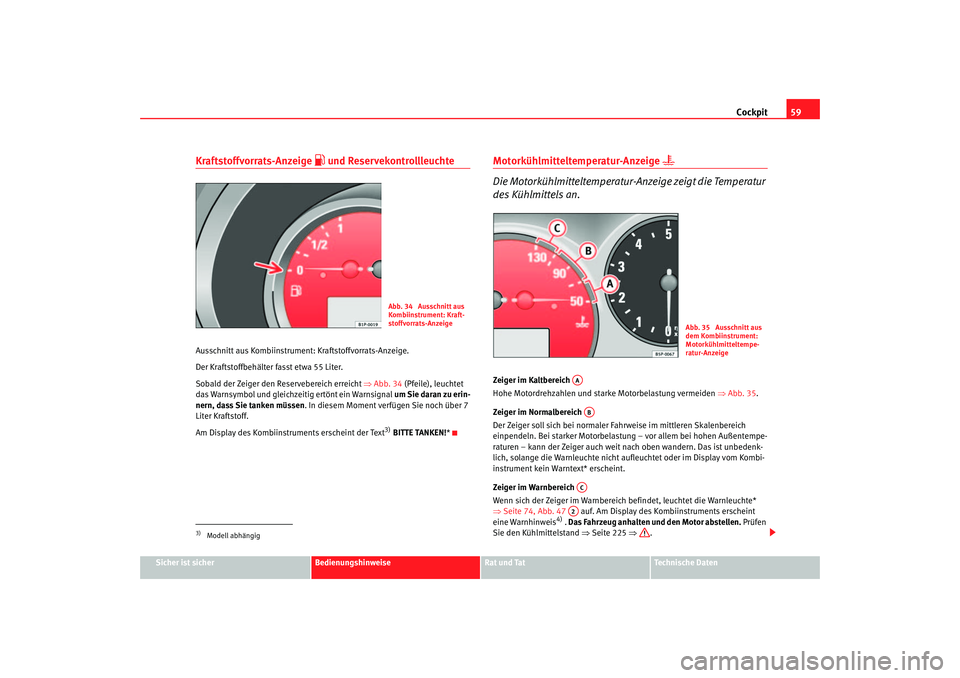

Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige.
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒Abb. 34 (Pfeile), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal um Sie daran zu erin-
nern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über 7
Liter Kraftstoff.
Am Display des Kombiinstruments erscheint der Text
3) BITTE TANKEN!*
Motorkühlmitteltemperatur-Anzeige


Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 35.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit na ch oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display vom Kombi-
instrument kein Warntext* erscheint.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 74, Abb. 47 auf. Am Display des Kombiinstruments erscheint
eine Warnhinweis
4) . Das Fahrzeug anhalten und den Motor abstellen. Prüfen
Sie den Kühlmittelstand ⇒Seite 225 ⇒.
3)Modell abhängig
Abb. 34 Ausschnitt aus
Kombiinstrument: Kraft-
stoffvorrats-Anzeige
Abb. 35 Ausschnitt aus
dem Kombiinstrument:
Motorkühlmitteltempe-
ratur-Anzeige
AAABAC
A2
toledo_aleman_0706 Seite 59 Freitag, 1. September 2006 1:54 13

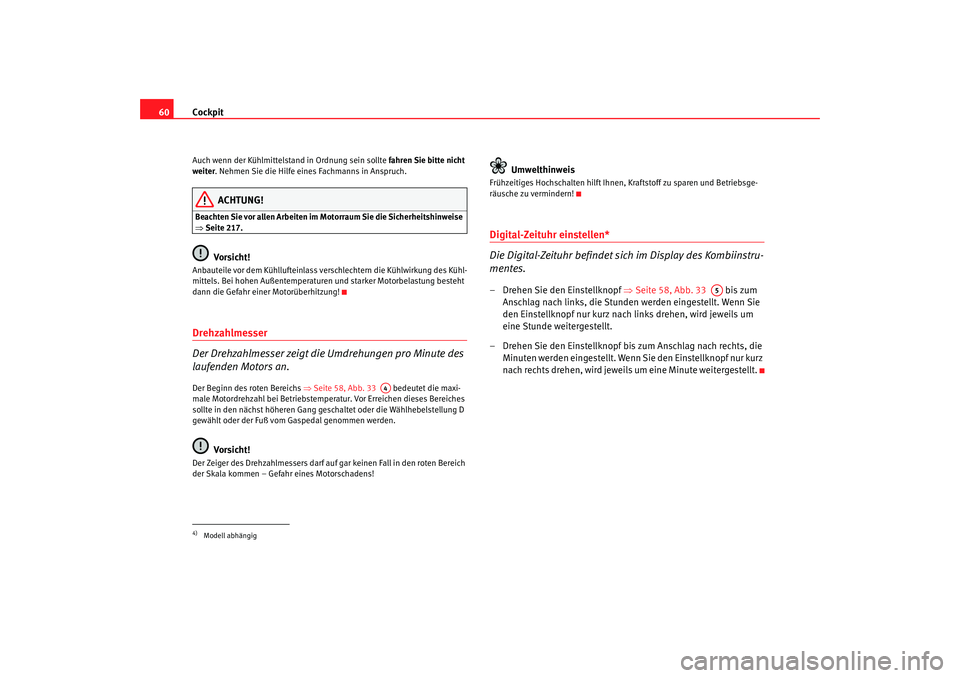

Cockpit
60Auch wenn der Kühlmittelstand in Ordnung sein sollte fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten im Motorraum Sie die Sicherheitshinweise
⇒ Seite 217.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 58, Abb. 33 bedeutet die maxi-
male Motordrehzahl bei Betriebstemperatur. Vor Erreichen dieses Bereiches
sollte in den nächst hö heren Gang geschaltet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!Digital-Zeituhr einstellen*
Die Digital-Zeituhr befindet sich im Display des Kombiinstru-
mentes.–Drehen Sie den Einstellknopf ⇒Seite 58, Abb. 33 bis zum
Anschlag nach links, die Stunden werden eingestellt. Wenn Sie
den Einstellknopf nur kurz nach links drehen, wird jeweils um
eine Stunde weitergestellt.
– Drehen Sie den Einstellknopf bis zum Anschlag nach rechts, die Minuten werden eingestellt. Wenn Sie den Einstellknopf nur kurz
nach rechts drehen, wird jeweils um eine Minute weitergestellt.
4)Modell abhängig
A4
A5
toledo_aleman_0706 Seite 60 Freitag, 1. September 2006 1:54 13

Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

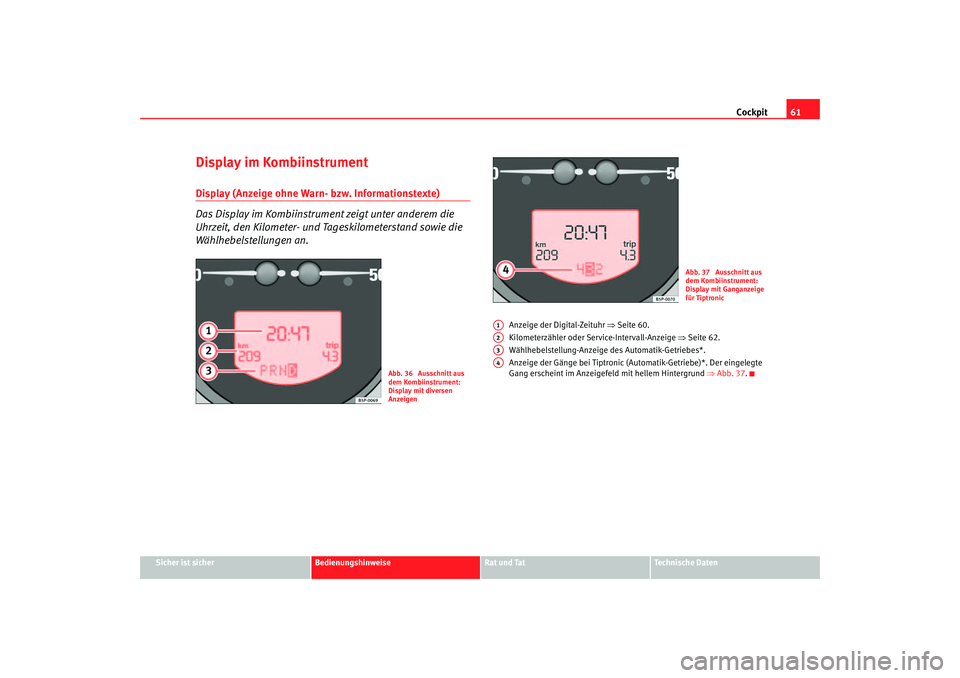

Display im KombiinstrumentDisplay (Anzeige ohne Warn- bzw. Informationstexte)
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Anzeige der Digital-Zeituhr ⇒Seite 60.
Kilometerzähler oder Service-Intervall-Anzeige ⇒Seite 62.
Wählhebelstellung-Anzeige des Automatik-Getriebes*.
Anzeige der Gänge bei Ti ptronic (Automatik-Getriebe)*. Der eingelegte
Gang erscheint im Anzeigefeld mit hellem Hintergrund ⇒Abb. 37 .
Abb. 36 Ausschnitt aus
dem Kombiinstrument:
Display mit diversen
Anzeigen
Abb. 37 Ausschnitt aus
dem Kombiinstrument:
Display mit Ganganzeige
für Tiptronic
A1A2A3A4
toledo_aleman_0706 Seite 61 Freitag, 1. September 2006 1:54 13

Cockpit

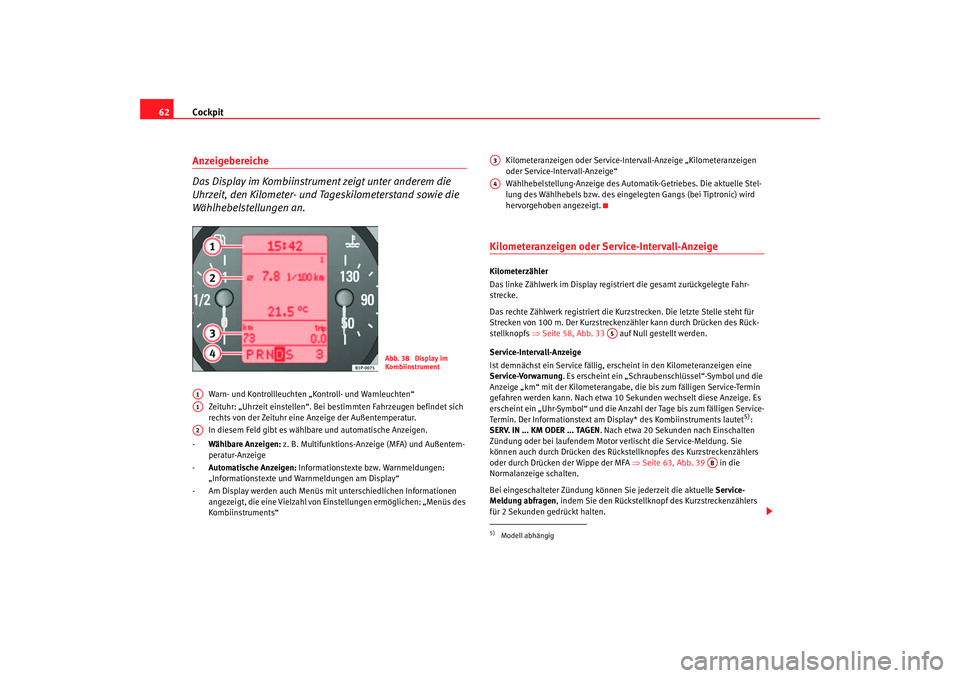

62Anzeigebereiche
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Warn- und Kontrollleuchten „Kontroll- und Warnleuchten“
Zeituhr: „Uhrzeit einstellen“. Bei bestimmten Fahrzeugen befindet sich
rechts von der Zeituhr eine Anzeige der Außentemperatur.
In diesem Feld gibt es wählbare und automatische Anzeigen.
- Wählbare Anzeigen: z. B. Multifunktions-Anzeige (MFA) und Außentem-
peratur-Anzeige
- Automatische Anzeigen: Informationstexte bzw. Warnmeldungen:
„Informationstexte und Warnmeldungen am Display“
- Am Display werden auch Menüs mi t unterschiedlichen Informationen
angezeigt, die eine Vielzahl von Ei nstellungen ermöglichen: „Menüs des
Kombiinstruments“ Kilometeranzeigen oder Service-Inte
rvall-Anzeige „Kilometeranzeigen
oder Service-Intervall-Anzeige“
Wählhebelstellung-Anzeige des Automatik-Getriebes. Die aktuelle Stel-
lung des Wählhebels bzw. des eingel egten Gangs (bei Tiptronic) wird
hervorgehoben angezeigt.
Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das linke Zählwerk im Display regist riert die gesamt zurückgelegte Fahr-
strecke.
Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒Seite 58, Abb. 33 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist demnächst ein Service fällig, ersc heint in den Kilometeranzeigen eine
Service-Vorwarnung. Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Service-
Termin. Der Informationstext am Display* des Kombiinstruments lautet
5):
SERV. IN ... KM ODER ... TAGEN . Nach etwa 20 Sekunden nach Einschalten
Zündung oder bei laufendem Motor ve rlischt die Service-Meldung. Sie
können auch durch Drücken des Rückstellknopfes des Kurzstreckenzählers
oder durch Drücken der Wippe der MFA ⇒Seite 63, Abb. 39 in die
Normalanzeige schalten.
Bei eingeschalteter Zündung könne n Sie jederzeit die aktuelle Service-
Meldung abfragen, indem Sie den Rückstellknopf des Kurzstreckenzählers
für 2 Sekunden gedrückt halten.
Abb. 38 Display im
Kombiinstrument
A1A1A2
5)Modell abhängigA3A4
A5
AB
toledo_aleman_0706 Seite 62 Freitag, 1. September 2006 1:54 13

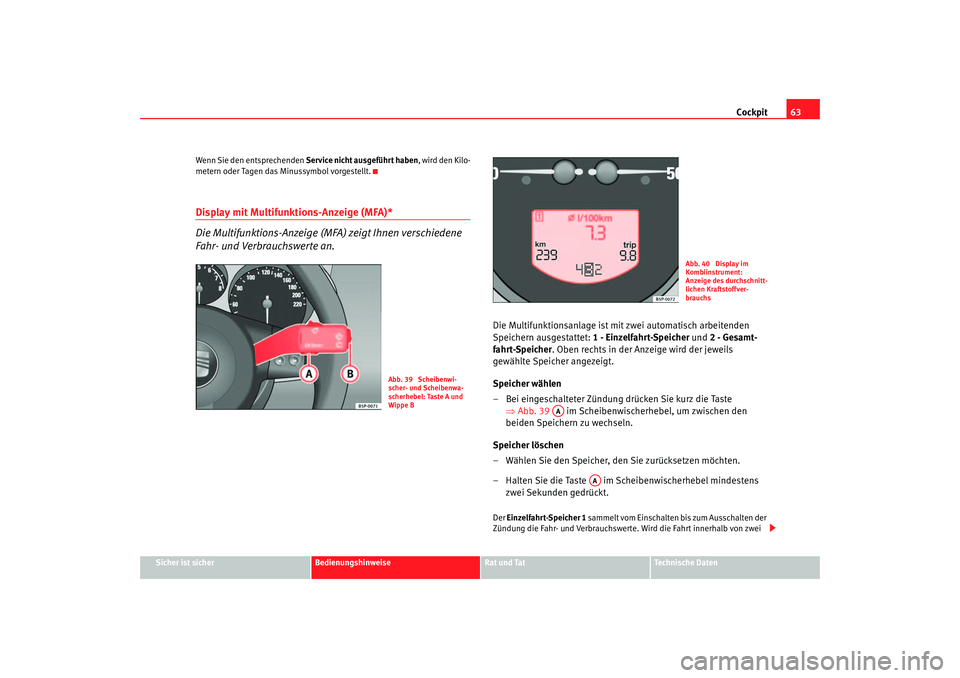

Cockpit63
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Wenn Sie den entsprechenden
Service nicht ausgeführt haben , wird den Kilo-
metern oder Tagen das Minussymbol vorgestellt.
Display mit Multifunktions-Anzeige (MFA)*
Die Multifunktions-Anzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Die Multifunktionsanlage ist mit zwei automatisch arbeitenden
Speichern ausgestattet: 1 - Einzelfahrt-Speicher und 2 - Gesamt-
fahrt-Speicher . Oben rechts in der Anzeige wird der jeweils
gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung drücken Sie kurz die Taste ⇒Abb. 39 im Scheibenwischerhebel, um zwischen den
beiden Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste im Scheibenwischerhebel mindestens zwei Sekunden gedrückt.Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Abb. 39 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe B
Abb. 40 Display im
Kombiinstrument:
Anzeige des durchschnitt-
lichen Kraftstoffver-
brauchs
AA
AA
toledo_aleman_0706 Seite 63 Freitag, 1. September 2006 1:54 13

Cockpit

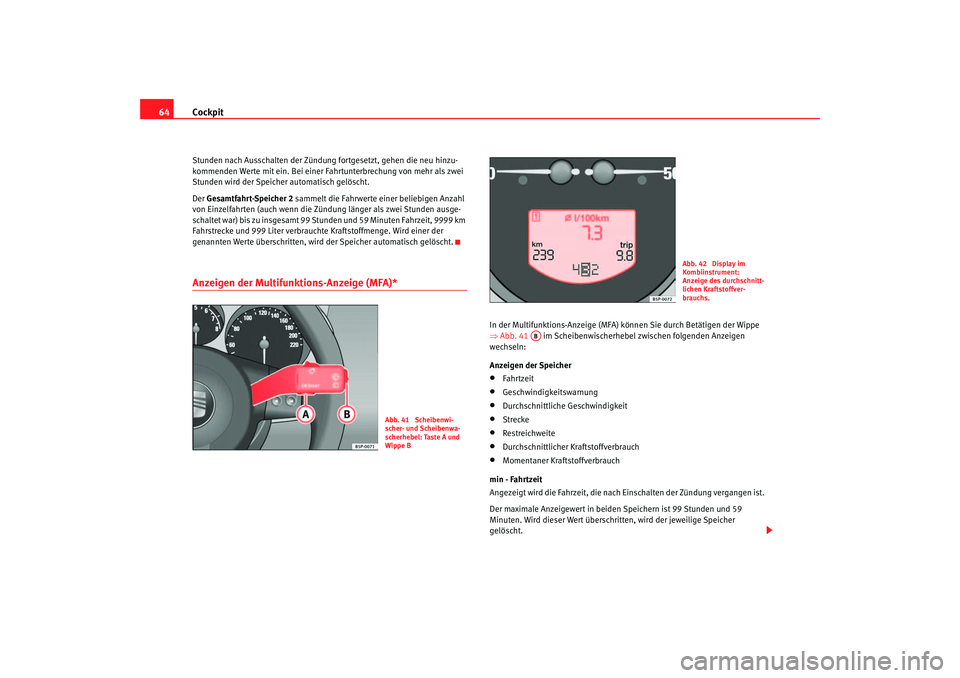

64Stunden nach Ausschalten der Zündung fortgesetzt, gehen die neu hinzu-
kommenden Werte mit ein. Bei einer Fa hrtunterbrechung von mehr als zwei
Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 sammelt die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zünd ung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 99 Stunden und 59 Minuten Fahrzeit, 9999 km
Fahrstrecke und 999 Liter verbraucht e Kraftstoffmenge. Wird einer der
genannten Werte überschritten, wird der Speicher automatisch gelöscht.Anzeigen der Multifunktions-Anzeige (MFA)*
In der Multifunktions-Anzeige (MFA) können Sie durch Betätigen der Wippe
⇒ Abb. 41 im Scheibenwischerhebel zwischen folgenden Anzeigen
wechseln:
Anzeigen der Speicher•
Fahrtzeit
•
Geschwindigkeitswarnung
•
Durchschnittliche Geschwindigkeit
•
Strecke
•
Restreichweite
•
Durchschnittlicher Kraftstoffverbrauch
•
Momentaner Kraftstoffverbrauch
min - Fahrtzeit
Angezeigt wird die Fahrzeit, die nach Einschalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Speichern ist 99 Stunden und 59
Minuten. Wird dieser Wert überschritten, wird der jeweilige Speicher
gelöscht.
Abb. 41 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe B
Abb. 42 Display im
Kombiinstrument:
Anzeige des durchschnitt-
lichen Kraftstoffver-
brauchs.
AB
toledo_aleman_0706 Seite 64 Freitag, 1. September 2006 1:54 13

Cockpit65
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

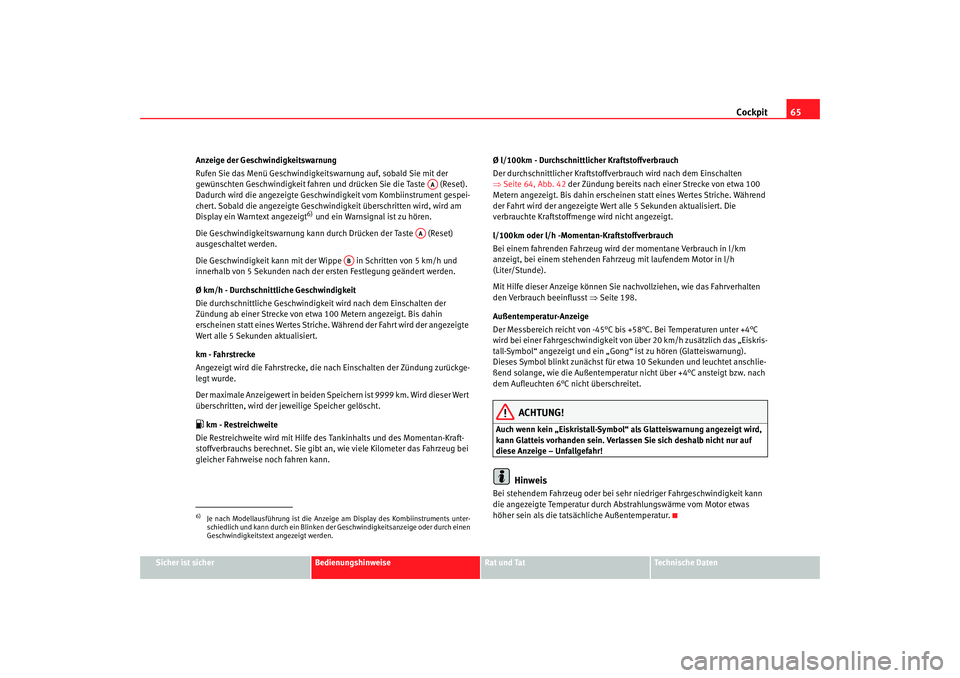

Anzeige der Geschwindigkeitswarnung
Rufen Sie das Menü Geschwindigkeitswarnung auf, sobald Sie mit der
gewünschten Geschwindigkeit fahren und drücken Sie die Taste (Reset).
Dadurch wird die angezeigte Geschwindigkeit vom Kombiinstrument gespei-
chert. Sobald die angezeigte Geschwin
digkeit überschritten wird, wird am
Display ein Warntext angezeigt
6) und ein Warnsignal ist zu hören.
Die Geschwindigkeitswarnung kann durch Drücken der Taste (Reset)
ausgeschaltet werden.
Die Geschwindigkeit kann mit der Wippe in Schritten von 5 km/h und
innerhalb von 5 Sekunden nach der ersten Festlegung geändert werden.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkei t wird nach dem Einschalten der
Zündung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin
erscheinen statt eines Wertes Striche. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die nach Einschalten der Zündung zurückge-
legt wurde.
Der maximale Anzeigewert in beiden Speichern ist 9999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
 km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch fahren kann. Ø l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittlicher Kraftstoffve
rbrauch wird nach dem Einschalten
⇒ Seite 64, Abb. 42 der Zündung bereits nach einer Strecke von etwa 100
Metern angezeigt. Bis dahin erscheinen statt eines Wertes Striche. Während
der Fahrt wird der angezeigte Wert alle 5 Sekunden aktualisiert. Die
verbrauchte Kraftstoffmenge wird nicht angezeigt.
l/100km oder l/h -Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km
anzeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h
(Liter/Stunde).
Mit Hilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒Seite 198.
Außentemperatur-Anzeige
Der Messbereich reicht von -45°C bis +58°C. Bei Temperaturen unter +4°C
wird bei einer Fahrgeschwindigkeit von über 20 km/h zusätzlich das „Eiskris-
tall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zunächst für etwa 10 Sekunden und leuchtet anschlie-
ßend solange, wie die Außentemperatur nicht über +4°C ansteigt bzw. nach
dem Aufleuchten 6°C nicht überschreitet.
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.
6)Je nach Modellausführung ist die Anzeige am Display des Kombiinstruments unter-
schiedlich und kann durch ein Blinken der Geschwindigkeitsanzeige oder durch einen
Geschwindigkeitstext angezeigt werden.
AA
AA
AB
toledo_aleman_0706 Seite 65 Freitag, 1. September 2006 1:54 13

Cockpit

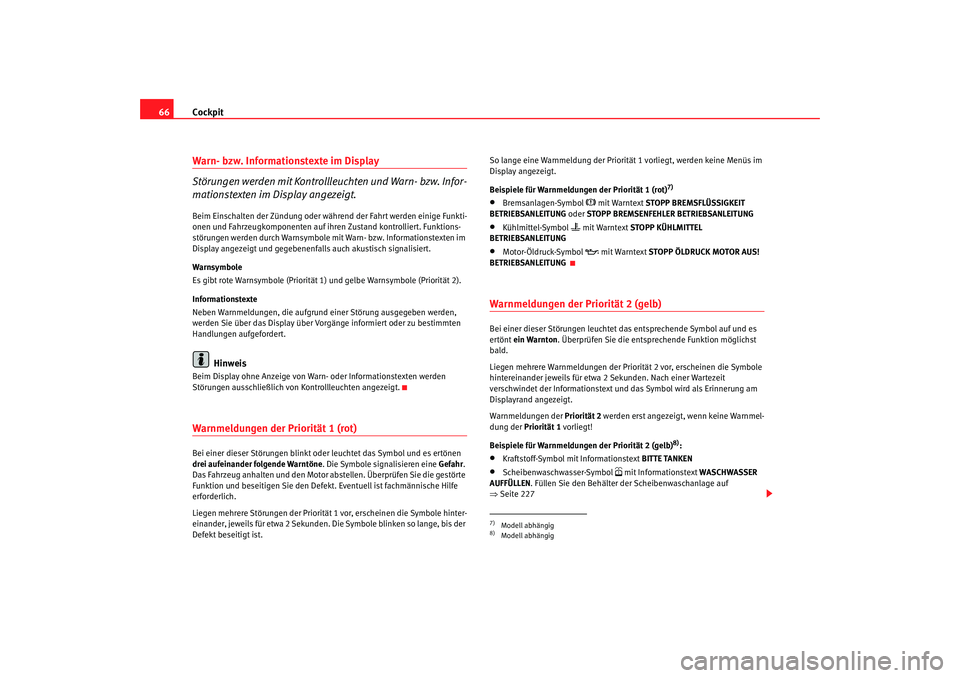

66Warn- bzw. Informationstexte im Display
Störungen werden mit Kontrollleuchten und Warn- bzw. Infor-
mationstexten im Display angezeigt.Beim Einschalten der Zündung oder während der Fahrt werden einige Funkti-
onen und Fahrzeugkomponenten auf ihren Zustand kontrolliert. Funktions-
störungen werden durch Warnsymbole mit Warn- bzw. Informationstexten im
Display angezeigt und gegebenenfalls auch akustisch signalisiert.
Warnsymbole
Es gibt rote Warnsymbole (Priorität 1) und gelbe Warnsymbole (Priorität 2).
Informationstexte
Neben Warnmeldungen, die aufgrund einer Störung ausgegeben werden,
werden Sie über das Display über Vorgänge informiert oder zu bestimmten
Handlungen aufgefordert.
Hinweis
Beim Display ohne Anzeige von Warn- oder Informationstexten werden
Störungen ausschließlich von Kontrollleuchten angezeigt.Warnmeldungen der Priorität 1 (rot) Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne . Die Symbole signalisieren eine Gefahr .
Das Fahrzeug anhalten und den Motor abstellen. Überprüfen Sie die gestörte
Funktion und beseitigen Sie den Defekt. Eventuell ist fachmännische Hilfe
erforderlich.
Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hinter-
einander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis der
Defekt beseitigt ist. So lange eine Warnmeldung der Prioritä
t 1 vorliegt, werden keine Menüs im
Display angezeigt.
Beispiele für Warnmeldungen der Priorität 1 (rot)
7)
•
Bremsanlagen-Symbol
 mit Warntext STOPP BREMSFLÜSSIGKEIT
BETRIEBSANLEITUNG oder STOPP BREMSENFEHLER BETRIEBSANLEITUNG
•
Kühlmittel-Symbol
 mit Warntext STOPP KÜHLMITTEL
BETRIEBSANLEITUNG
•
Motor-Öldruck-Symbol

mit Warntext STOPP ÖLDRUCK MOTOR AUS!
BETRIEBSANLEITUNG
Warnmeldungen der Priorität 2 (gelb) Bei einer dieser Störungen leuchtet das entsprechende Symbol auf und es
ertönt ein Warnton . Überprüfen Sie die entsprechende Funktion möglichst
bald.
Liegen mehrere Warnmeldungen der Priorit ät 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden. Nach einer Wartezeit
verschwindet der Informationstext und das Symbol wird als Erinnerung am
Displayrand angezeigt.
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warnmel-
dung der Priorität 1 vorliegt!
Beispiele für Warnmeldungen der Priorität 2 (gelb)
8):
•
Kraftstoff-Symbol mit Informationstext BITTE TANKEN
•
Scheibenwaschwasser-Symbol
 mit Informationstext WASCHWASSER
AUFFÜLLEN . Füllen Sie den Behälter der Scheibenwaschanlage auf
⇒ Seite 227
7)Modell abhängig8)Modell abhängig
toledo_aleman_0706 Seite 66 Freitag, 1. September 2006 1:54 13

Cockpit67
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

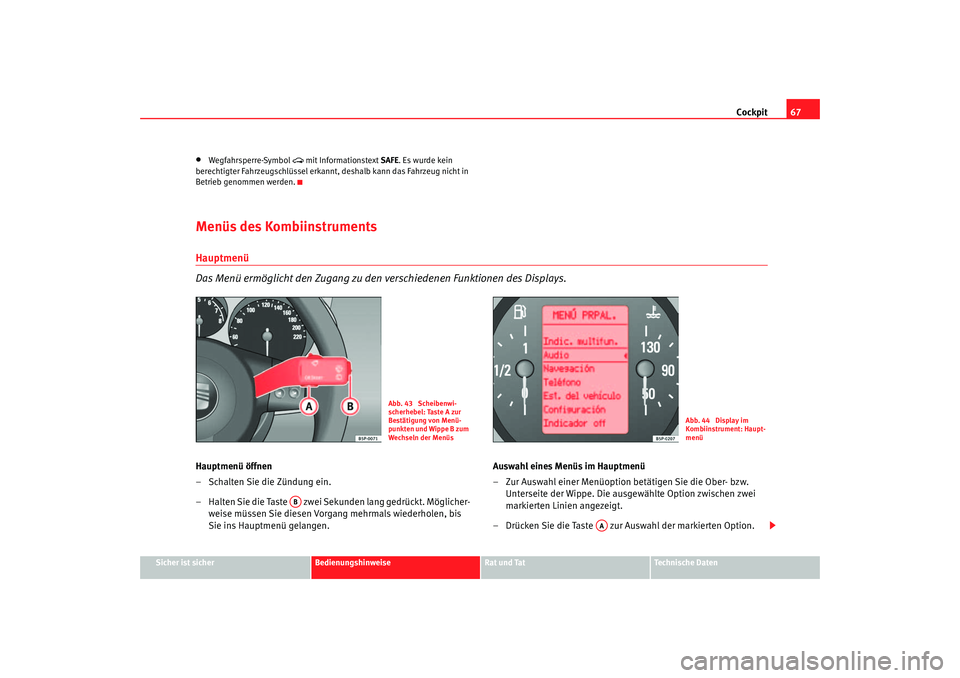

Wegfahrsperre-Symbol

mit Informationstext SAFE. Es wurde kein
berechtigter Fahrzeugschlüssel erkannt, deshalb kann das Fahrzeug nicht in
Betrieb genommen werden.
Menüs des KombiinstrumentsHauptmenü
Das Menü ermöglicht den Zugang zu den verschiedenen Funktionen des Displays.Hauptmenü öffnen
– Schalten Sie die Zündung ein.
– Halten Sie die Taste zwei Sekunden lang gedrückt. Möglicher- weise müssen Sie diesen Vorgang mehrmals wiederholen, bis
Sie ins Hauptmenü gelangen. Auswahl eines Menüs im Hauptmenü
– Zur Auswahl einer Menüoption betätigen Sie die Ober- bzw.
Unterseite der Wippe. Die ausgewählte Option zwischen zwei
markierten Linien angezeigt.
– Drücken Sie die Taste zur Auswahl der markierten Option.
Abb. 43 Scheibenwi-
scherhebel: Taste A zur
Bestätigung von Menü-
punkten und Wippe B zum
Wechseln der Menüs
Abb. 44 Display im
Kombiinstrument: Haupt-
menü
AB
AA
toledo_aleman_0706 Seite 67 Freitag, 1. September 2006 1:54 13

Cockpit

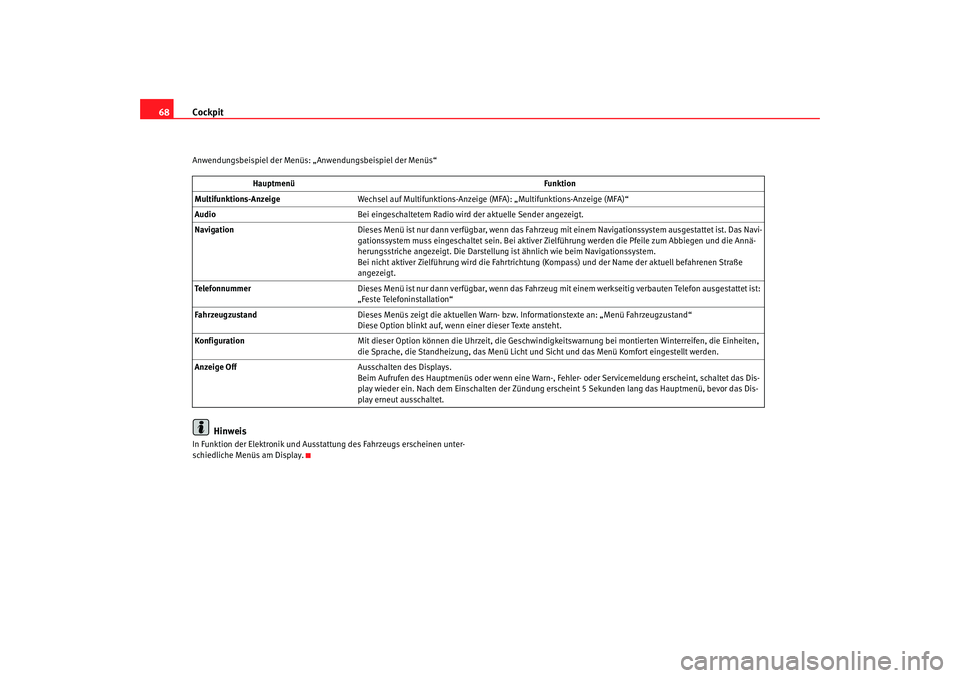

68Anwendungsbeispiel der Menüs: „Anwendungsbeispiel der Menüs“
Hinweis
In Funktion der Elektronik und Ausstattung des Fahrzeugs erscheinen unter-
schiedliche Menüs am Display.Hauptmenü
Funktion
Multifunktions-Anzeige Wechsel auf Multifunktions-Anzeige (MFA): „Multifunktions-Anzeige (MFA)“
Audio Bei eingeschaltetem Radio wird der aktuelle Sender angezeigt.
Navigation Dieses Menü ist nur dann verfügbar, wenn das Fahrzeug mit einem Navigationssystem ausgestattet ist. Das Navi-
gationssystem muss eingeschaltet sein. Bei aktiver Zielführung werden die Pfeile zum Abbiegen und die Annä-
herungsstriche angezeigt. Die Darstellung ist ähnlich wie beim Navigationssystem.
Bei nicht aktiver Zielführung wird die Fahrtrichtung (Kompass) und der Name der aktuell befahrenen Straße
angezeigt.
Telefonnummer Dieses Menü ist nur dann verfügbar, wenn das Fahrzeug mit einem werkseitig verbauten Telefon ausgestattet ist:
„Feste Telefoninstallation“
Fahrzeugzustand Dieses Menüs zeigt die aktuellen Warn- bzw. Informationstexte an: „Menü Fahrzeugzustand“
Diese Option blinkt auf, wenn einer dieser Texte ansteht.
Konfiguration Mit dieser Option können die Uhrzeit, die Geschwindigkeitswarnung bei montierten Winterreifen, die Einheiten,
die Sprache, die Standheizung, das Menü Licht und Sicht und das Menü Komfort eingestellt werden.
Anzeige Off Ausschalten des Displays.
Beim Aufrufen des Hauptmenüs oder wenn eine Warn-, Fe hler- oder Servicemeldung erscheint, schaltet das Dis-
play wieder ein. Nach dem Einschalten der Zündung erscheint 5 Sekunden lang das Hauptmenü, bevor das Dis-
play erneut ausschaltet.
toledo_aleman_0706 Seite 68 Freitag, 1. September 2006 1:54 13
