Seat Toledo 2007 Betriebsanleitung (in German)

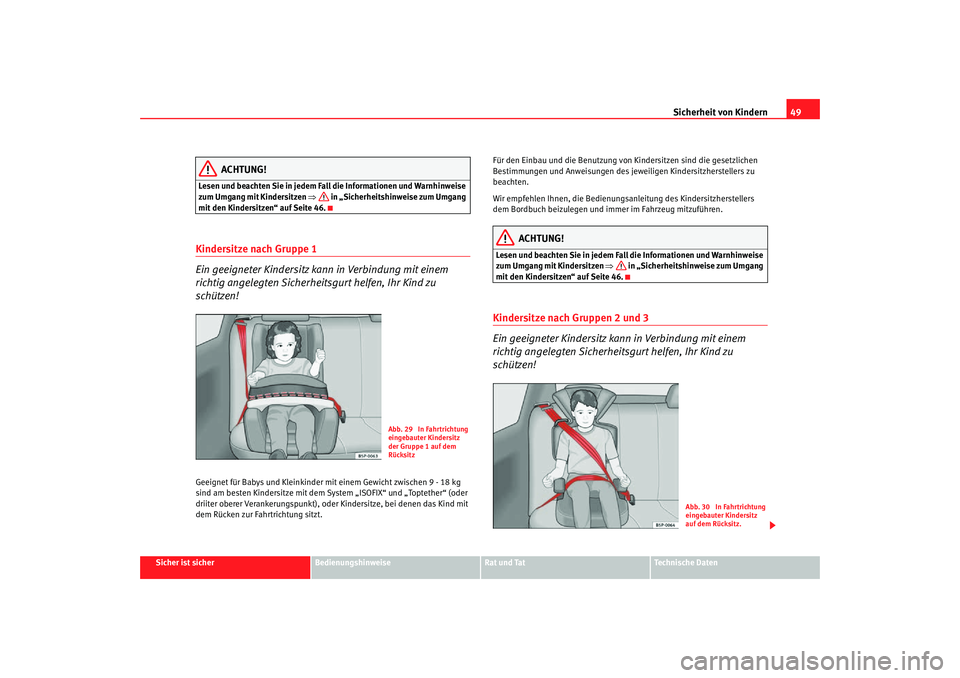

Sicherheit von Kindern49
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit Kindersitzen ⇒ in „Sicherheitshinweise zum Umgang
mit den Kindersitzen“ auf Seite 46.Kindersitze nach Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!Geeignet für Babys und Kleinkinder mi t einem Gewicht zwischen 9 - 18 kg
sind am besten Kindersitze mit dem Sy stem „ISOFIX“ und „Toptether“ (oder
driiter oberer Verankerungspunkt), oder Kindersitze, bei denen das Kind mit
dem Rücken zur Fahrtrichtung sitzt. Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungs
anleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
ACHTUNG!
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinweise
zum Umgang mit Kindersitzen ⇒ in „Sicherheitshinweise zum Umgang
mit den Kindersitzen“ auf Seite 46.Kindersitze nach Gruppen 2 und 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!
Abb. 29 In Fahrtrichtung
eingebauter Kindersitz
der Gruppe 1 auf dem
Rücksitz
Abb. 30 In Fahrtrichtung
eingebauter Kindersitz
auf dem Rücksitz.
toledo aleman.book Seite 49 Mittwoch, 11. April 2007 9:50 09

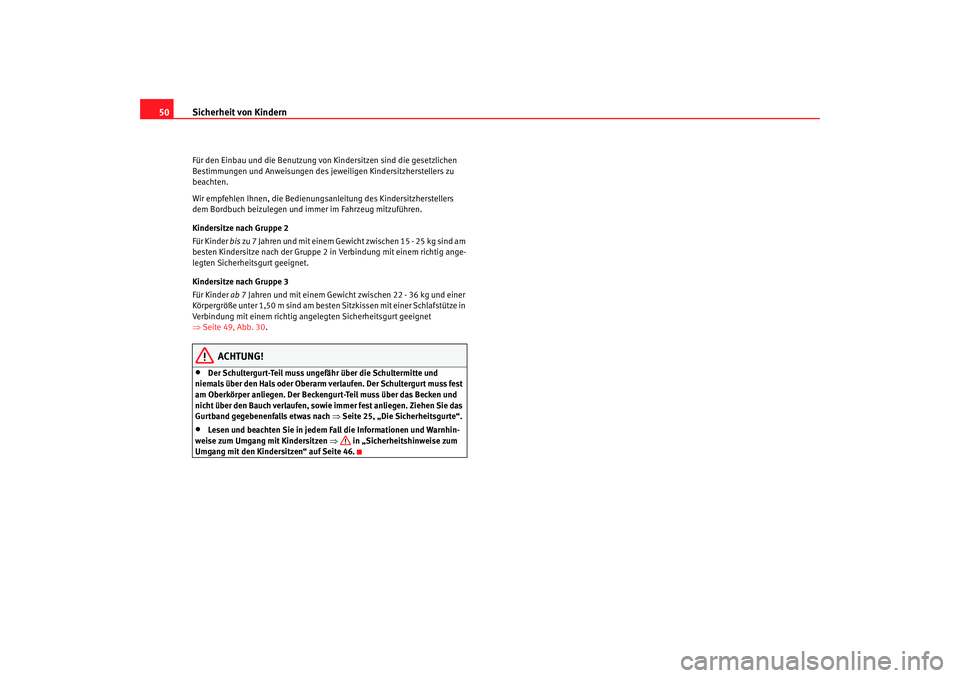

Sicherheit von Kindern
50Für den Einbau und die Benutzung von Ki ndersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind am
besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig ange-
legten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze in
Verbindung mit einem richtig ange legten Sicherheitsgurt geeignet
⇒ Seite 49, Abb. 30 .
ACHTUNG!
•
Der Schultergurt-Teil muss ungefähr über die Schultermitte und
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss fest
am Oberkörper anliegen. Der Beckengurt-Teil muss über das Becken und
nicht über den Bauch verlaufen, sowie immer fest anliegen. Ziehen Sie das
Gurtband gegebenenfalls etwas nach ⇒ Seite 25, „Die Sicherheitsgurte“.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit den Kindersitzen“ auf Seite 46.
toledo aleman.book Seite 50 Mittwoch, 11. April 2007 9:50 09

Sicherheit von Kindern51
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

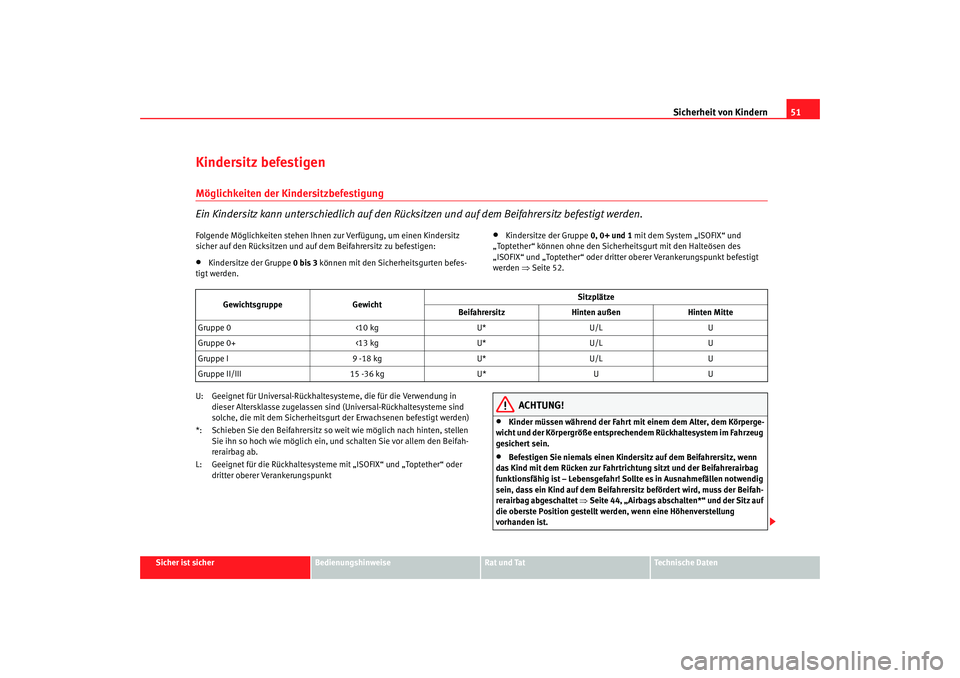

Kindersitz befestigenMöglichkeiten der Kindersitzbefestigung
Ein Kindersitz kann unterschiedlich auf den Rücksitzen und auf dem Beifahrersitz befestigt werden.Folgende Möglichkeiten stehen Ihnen zur Verfügung, um einen Kindersitz
sicher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:•
Kindersitze der Gruppe 0 bis 3 können mit den Sich erheitsgurten befes-
tigt werden.
•
Kindersitze der Gruppe 0, 0+ und 1 mit dem System „ISOFIX“ und
„Toptether“ können ohne den Sicher heitsgurt mit den Halteösen des
„ISOFIX“ und „Toptether“ oder dritte r oberer Verankerungspunkt befestigt
werden ⇒Seite 52.
U: Geeignet für Universal-Rückhaltesysteme, die für die Verwendung in dieser Altersklasse zugelassen sind (Universal-Rückhaltesysteme sind
solche, die mit dem Sicherheitsgurt der Erwachsenen befestigt werden)
*: Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen Sie ihn so hoch wie möglich ein, und schalten Sie vor allem den Beifah-
rerairbag ab.
L: Geeignet für die Rückhaltesysteme mit „ISOFIX“ und „Toptether“ oder
dritter oberer Verankerungspunkt
ACHTUNG!
•
Kinder müssen während der Fahrt mit einem dem Alter, dem Körperge-
wicht und der Körpergröße entsprechendem Rückhaltesystem im Fahrzeug
gesichert sein.
•
Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, dass ein Kind auf dem Beifahrersitz befördert wird, muss der Beifah-
rerairbag abgeschaltet ⇒Seite 44, „Airbags abschalten*“ und der Sitz auf
die oberste Position gestellt werden, wenn eine Höhenverstellung
vorhanden ist.
Gewichtsgruppe
Gewicht Sitzplätze
Beifahrersitz Hinten außen Hinten Mitte
Gruppe 0 <10 kgU*U/L U
Gruppe 0+ <13 kgU*U/L U
Gruppe I 9 -18 kgU*U/L U
Gruppe II/III 15 -36 kgU*UU
toledo aleman.book Seite 51 Mittwoch, 11. April 2007 9:50 09

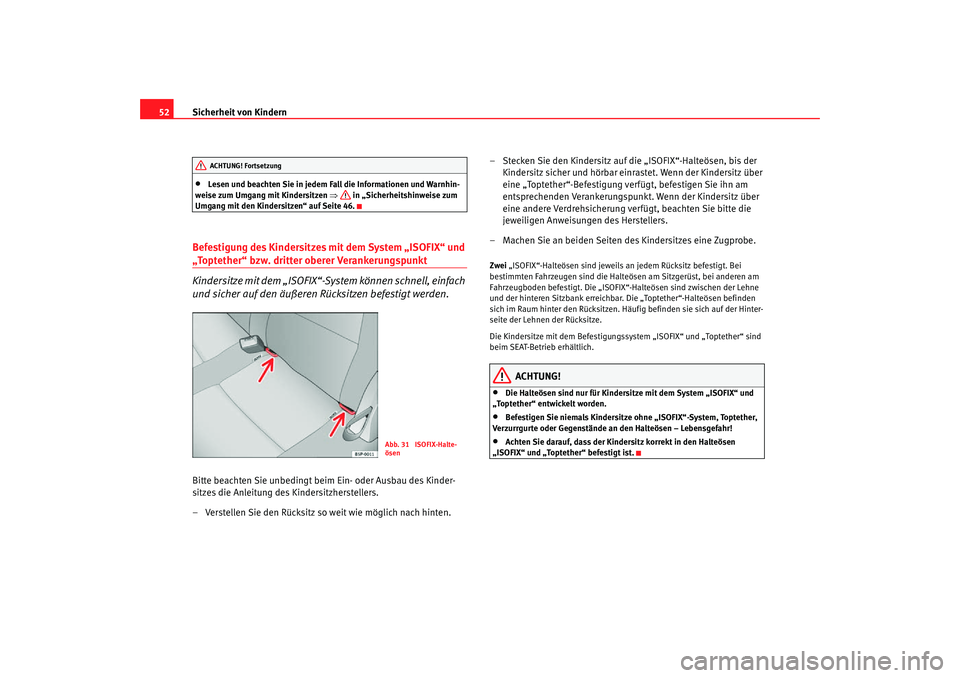

Sicherheit von Kindern
52•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit Kindersitzen ⇒ in „Sicherheitshinweise zum
Umgang mit den Kindersitzen“ auf Seite 46.
Befestigung des Kindersitzes mit dem System „ISOFIX“ und „Toptether“ bzw. dritter oberer Verankerungspunkt
Kindersitze mit dem „ISOFIX“-System können schnell, einfach
und sicher auf den äußeren Rücksitzen befestigt werden.Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kinder-
sitzes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten. – Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine „Toptether“-Befestigung verfügt, befestigen Sie ihn am
entsprechenden Verankerungspunkt. Wenn der Kindersitz über
eine andere Verdrehsicherung verfügt, beachten Sie bitte die
jeweiligen Anweisungen des Herstellers.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.
Zwei „ISOFIX“-Halteös en sind jeweils an jedem Rücksitz befestigt. Bei
bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst, bei anderen am
Fahrzeugboden befestigt. Die „ISOFIX“ -Halteösen sind zwischen der Lehne
und der hinteren Sitzbank erreichbar . Die „Toptether“-Halteösen befinden
sich im Raum hinter den Rücksitzen. Häufig befinden sie sich auf der Hinter-
seite der Lehnen der Rücksitze.
Die Kindersitze mit dem Befestigungssys tem „ISOFIX“ und „Toptether“ sind
beim SEAT-Betrieb erhältlich.
ACHTUNG!
•
Die Halteösen sind nur für Kindersitze mit dem System „ISOFIX“ und
„Toptether“ entwickelt worden.
•
Befestigen Sie niemals Kindersitze ohne „ISOFIX“-System, Toptether,
Verzurrgurte oder Gegenstände an den Halteösen – Lebensgefahr!
•
Achten Sie darauf, dass der Kindersitz korrekt in den Halteösen
„ISOFIX“ und „Toptether“ befestigt ist.
ACHTUNG! Fortsetzung
Abb. 31 ISOFIX-Halte-
ösen
toledo aleman.book Seite 52 Mittwoch, 11. April 2007 9:50 09

53
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
toledo aleman.book Seite 53 Mittwoch, 11. April 2007 9:50 09

54
Abb. 32 Instrumententafeltoledo aleman.book Seite 54 Mittwoch, 11. April 2007 9:50 09

Cockpit55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

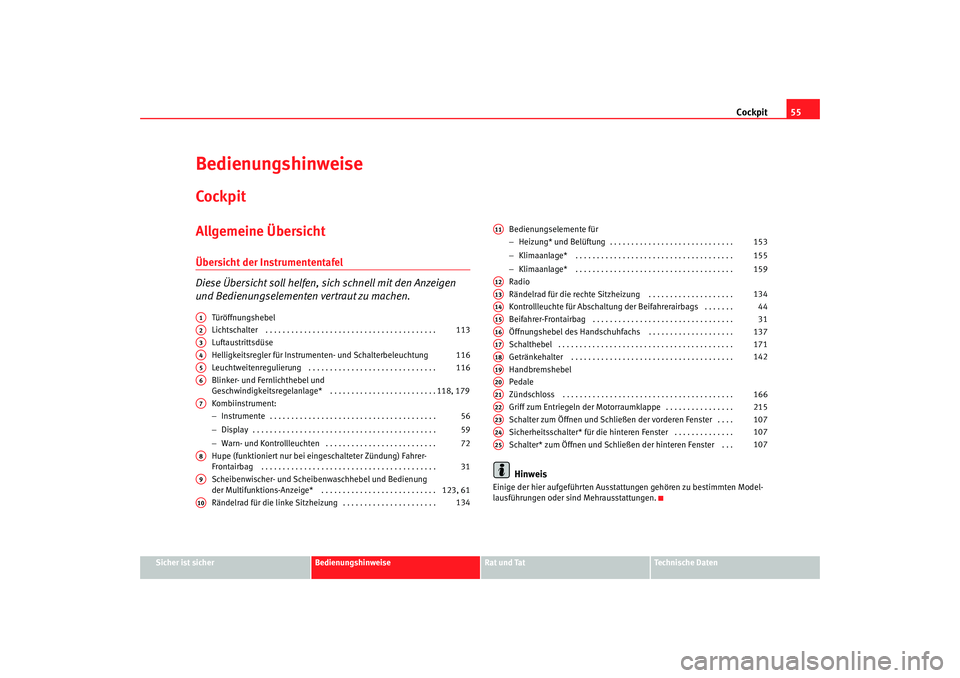

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüse
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktions-Anzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rändelrad für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . Bedienungselemente für
−
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Rändelrad für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handbremshebel
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . .
Schalter* zum Öffnen und Schlie ßen der hinteren Fenster . . .
Hinweis
Einige der hier aufgeführten Aussta ttungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.
A1A2
113
A3A4
116
A5
116
A6
118, 179
A7
56
59
72
A8
31
A9
123, 61
A10
134
A11
153
155
159
A12A13
134
A14
44
A15
31
A16
137
A17
171
A18
142
A19A20A21
166
A22
215
A23
107
A24
107
A25
107
toledo aleman.book Seite 55 Mittwoch, 11. April 2007 9:50 09

Cockpit

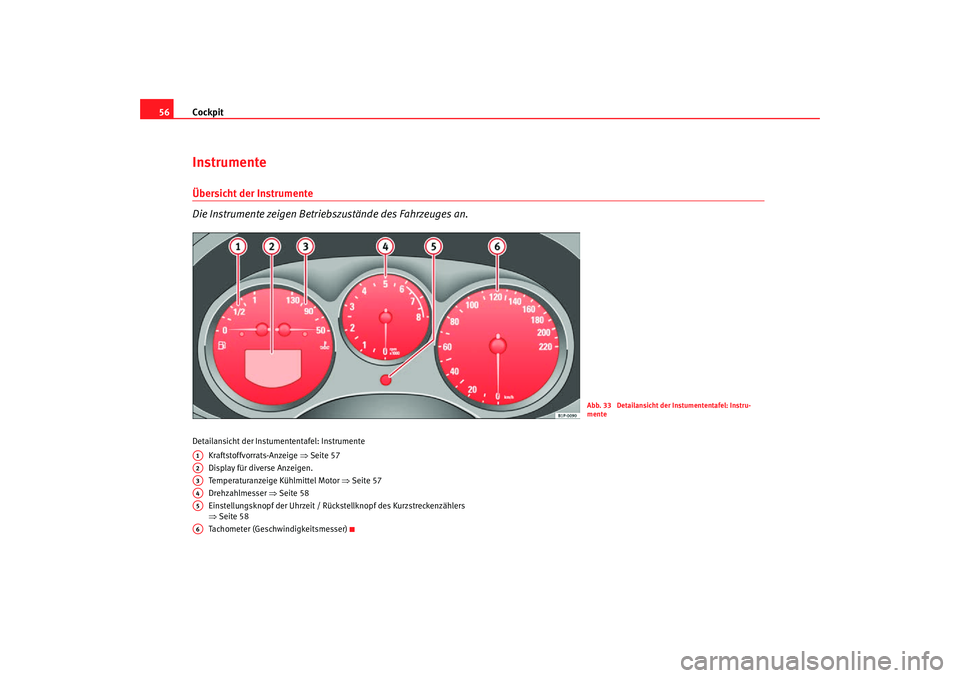

56InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Detailansicht der Instum ententafel: Instrumente
Kraftstoffvorrats-Anzeige ⇒Seite 57
Display für diverse Anzeigen.
Temperaturanzeige Kühlmittel Motor ⇒Seite 57
Drehzahlmesser ⇒Seite 58
Einstellungsknopf der Uhrzeit / Rückstellknopf des Kurzstreckenzählers
⇒ Seite 58
Tachometer (Geschwindigkeitsmesser)
Abb. 33 Detailansicht der Instumententafel: Instru-
mente
A1A2A3A4A5A6
toledo aleman.book Seite 56 Mittwoch, 11. April 2007 9:50 09

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

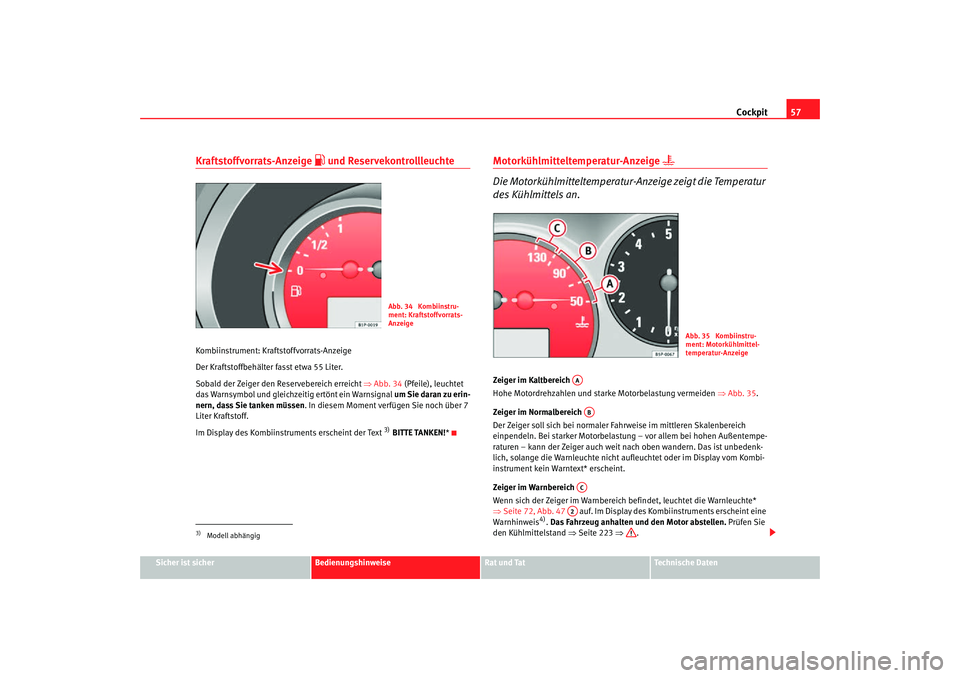

Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Kombiinstrument: Kraftstoffvorrats-Anzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒Abb. 34 (Pfeile), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal um Sie daran zu erin-
nern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über 7
Liter Kraftstoff.
Im Display des Kombiinstruments erscheint der Text
3) BITTE TANKEN! *
Motorkühlmitteltemperatur-Anzeige


Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 35.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit na ch oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display vom Kombi-
instrument kein Warntext* erscheint.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 72, Abb. 47 auf. Im Display des Kombiinstruments erscheint eine
Warnhinweis
4). Das Fahrzeug anhalten und den Motor abstellen. Prüfen Sie
den Kühlmittelstand ⇒Seite 223 ⇒ .
3)Modell abhängig
Abb. 34 Kombiinstru-
ment: Kraftstoffvorrats-
Anzeige
Abb. 35 Kombiinstru-
ment: Motorkühlmittel-
temperatur-Anzeige
AAABAC
A2
toledo aleman.book Seite 57 Mittwoch, 11. April 2007 9:50 09

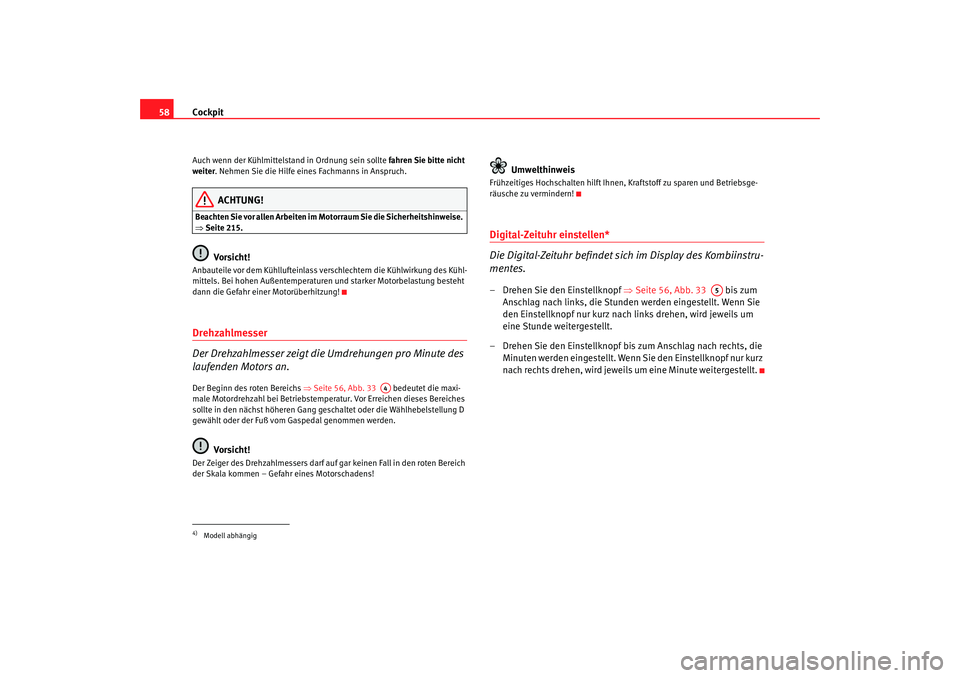

Cockpit
58Auch wenn der Kühlmittelstand in Ordnung sein sollte fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten im Mo torraum Sie die Sicherheitshinweise.
⇒ Seite 215.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 56, Abb. 33 bedeutet die maxi-
male Motordrehzahl bei Betriebstemperatur. Vor Erreichen dieses Bereiches
sollte in den nächst hö heren Gang geschaltet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!Digital-Zeituhr einstellen*
Die Digital-Zeituhr befindet sich im Display des Kombiinstru-
mentes.–Drehen Sie den Einstellknopf ⇒Seite 56, Abb. 33 bis zum
Anschlag nach links, die Stunden werden eingestellt. Wenn Sie
den Einstellknopf nur kurz nach links drehen, wird jeweils um
eine Stunde weitergestellt.
– Drehen Sie den Einstellknopf bis zum Anschlag nach rechts, die Minuten werden eingestellt. Wenn Sie den Einstellknopf nur kurz
nach rechts drehen, wird jeweils um eine Minute weitergestellt.
4)Modell abhängig
A4
A5
toledo aleman.book Seite 58 Mittwoch, 11. April 2007 9:50 09
