lights SKODA ROOMSTER 2011 1.G Manual PDF

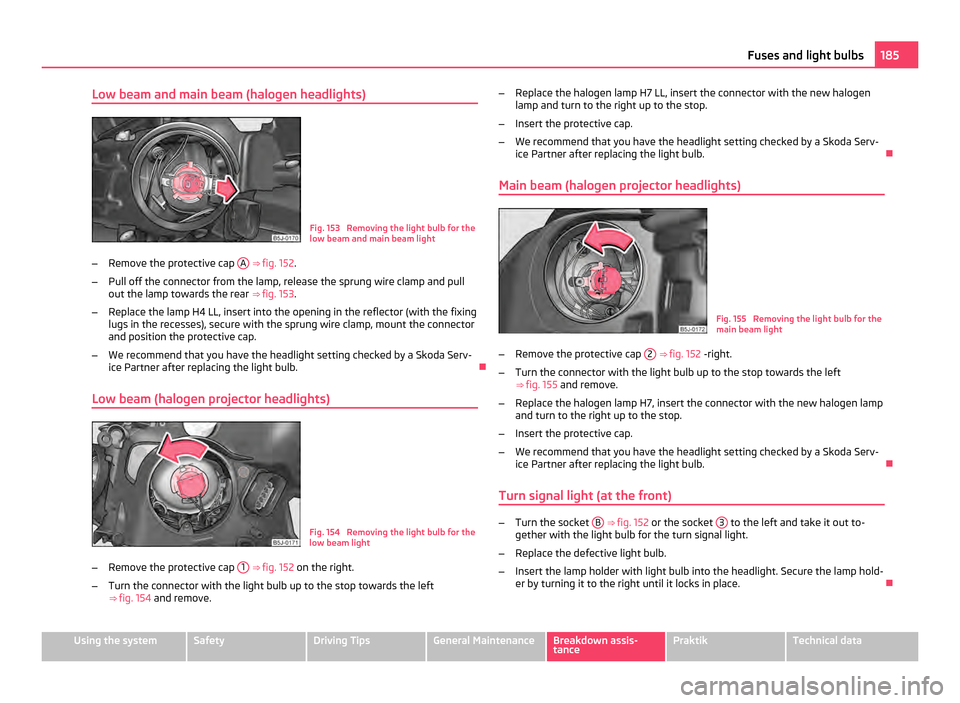

Low beam and main beam (halogen headlights)
Fig. 153 Removing the light bulb for the
low beam and main beam light
– Remove the protective cap A
⇒  fig. 152.
– Pull off the connector from the lamp, release the sprung wire clamp and pull
out the lamp towards the rear ⇒

 fig. 153.
– Replace the lamp H4 LL, insert into the opening in the reflector (with the fixing
lugs in the recesses), secure with the sprung wire clamp, mount the connector
and position the protective cap.
– We recommend that you have the headlight setting checked by a Skoda Serv-
ice Partner after replacing the light bulb. 
Low beam (halogen projector headlights) Fig. 154 Removing the light bulb for the
low beam light
– Remove the protective cap 1
⇒
 fig. 152 on the right.
– Turn the connector with the light bulb up to the stop towards the left
⇒ fig. 154 and remove. –
Replace the halogen lamp H7 LL, insert the connector with the new halogen
lamp and turn to the right up to the stop.
– Insert the protective cap.
– We recommend that you have the headlight setting checked by a Skoda Serv-
ice Partner after replacing the light bulb. 
Main beam (halogen projector headlights) Fig. 155 Removing the light bulb for the
main beam light
– Remove the protective cap 2
⇒
 fig. 152 -right.
– Turn the connector with the light bulb up to the stop towards the left
⇒  fig. 155 and remove.
– Replace the halogen lamp H7, insert the connector with the new halogen lamp
and turn to the right up to the stop.
– Insert the protective cap.
– We recommend that you have the headlight setting checked by a Skoda Serv-
ice Partner after replacing the light bulb. 
Turn signal light (at the front) –
Turn the socket B
⇒  fig. 152 or the socket 3 to the left and take it out to-
gether with the light bulb for the turn signal light.
– Replace the defective light bulb.
– Insert the lamp holder with light bulb into the headlight. Secure the lamp hold-
er by turning it to the right until it locks in place.  185
Fuses and light bulbs Using the system Safety Driving Tips General Maintenance Breakdown assis-
tance Praktik Technical data

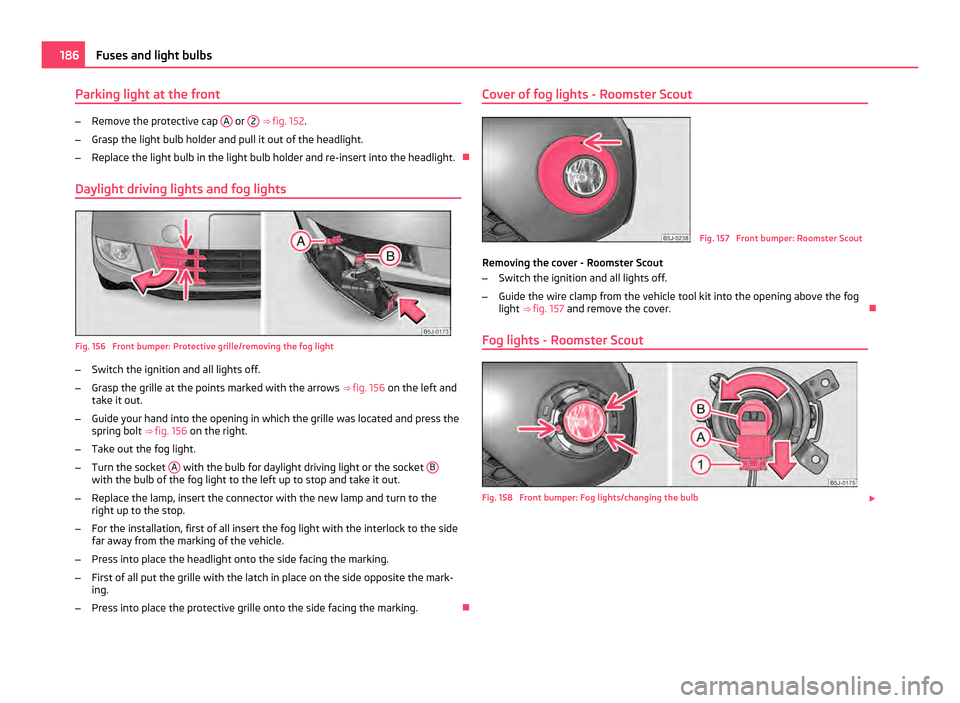

Parking light at the front
–
Remove the protective cap A or
2 ⇒ fig. 152
.
– Grasp the light bulb holder and pull it out of the headlight.
– Replace the light bulb in the light bulb holder and re-insert into the headlight. 
Daylight driving lights and fog lights Fig. 156 Front bumper: Protective grille/removing the fog light
–
Switch the ignition and all lights off.
– Grasp the grille at the points marked with the arrows ⇒ fig. 156 on the left and
take it out.
– Guide your hand into the opening in which the grille was located and press the
spring bolt ⇒

 fig. 156 on the right.
– Take out the fog light.
– Turn the socket A with the bulb for daylight driving light or the socket
Bwith the bulb of the fog light to the left up to stop and take it out.
– Replace the lamp, insert the connector with the new lamp and turn to the
right up to the stop.
– For the installation, first of all insert the fog light with the interlock to the side
far away from the marking of the vehicle.
– Press into place the headlight onto the side facing the marking.
– First of all put the grille with the latch in place on the side opposite the mark-
ing.
– Press into place the protective grille onto the side facing the marking. Cover of fog lights - Roomster Scout
Fig. 157 Front bumper: Roomster Scout
Removing the cover - Roomster Scout
– Switch the ignition and all lights off.
– Guide the wire clamp from the vehicle tool kit into the opening above the fog
light ⇒ fig. 157 and remove the cover. 
Fog lights - Roomster Scout Fig. 158 Front bumper: Fog lights/changing the bulb
£186
Fuses and light bulbs

–

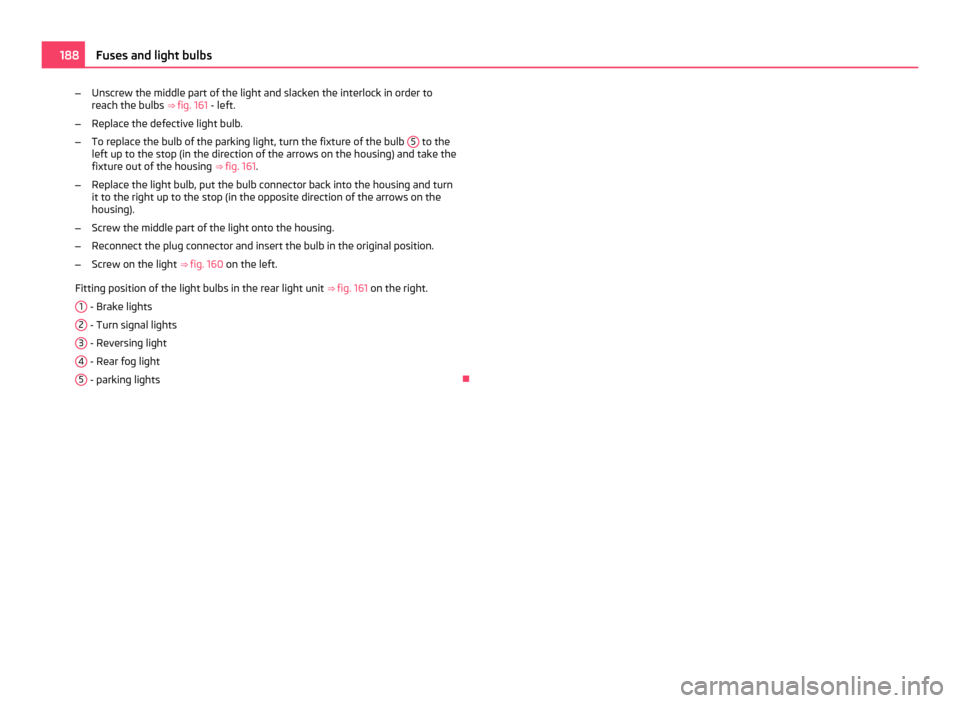

Unscrew the middle part of the light and slacken the interlock in order to
reach the bulbs ⇒ fig. 161 - left.
– Replace the defective light bulb.
– To replace the bulb of the parking light, turn the fixture of the bulb 5 to the
left up to the stop (in the direction of the arrows on the housing) and take the
fixture out of the housing ⇒
 fig. 161 .
– Replace the light bulb, put the bulb connector back into the housing and turn
it to the right up to the stop (in the opposite direction of the arrows on the
housing).
– Screw the middle part of the light onto the housing.
– Reconnect the plug connector and insert the bulb in the original position.
– Screw on the light ⇒ fig. 160 on the left.
Fitting position of the light bulbs in the rear light unit ⇒ fig. 161 on the right.
1 - Brake lights
2 - Turn signal lights
3 - Reversing light
4 - Rear fog light
5 - parking lights
188
Fuses and light bulbs

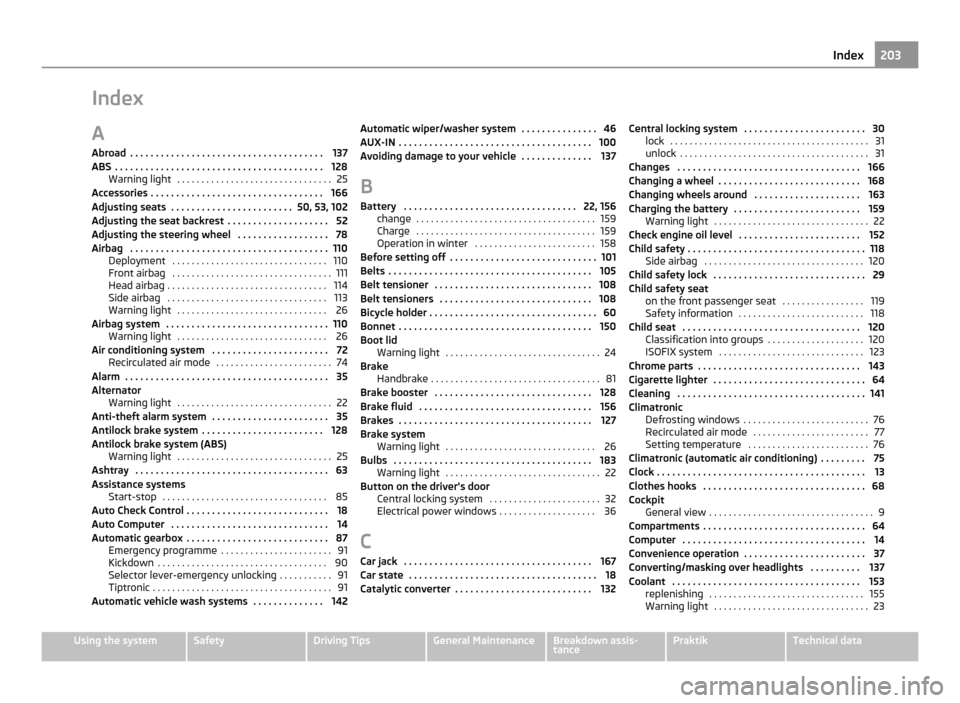

Index
A
Abroad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Adjusting seats . . . . . . . . . . . . . . . . . . . . . . . . 50, 53, 102
Adjusting the seat backrest . . . . . . . . . . . . . . . . . . . . 52
Adjusting the steering wheel . . . . . . . . . . . . . . . . . . 78
Airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 Deployment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Front airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Head airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Side airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Air conditioning system . . . . . . . . . . . . . . . . . . . . . . . 72 Recirculated air mode . . . . . . . . . . . . . . . . . . . . . . . . 74
Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Alternator Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Anti-theft alarm system . . . . . . . . . . . . . . . . . . . . . . . 35
Antilock brake system . . . . . . . . . . . . . . . . . . . . . . . . 128
Antilock brake system (ABS) Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Ashtray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Assistance systems Start-stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Auto Check Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Auto Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Automatic gearbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87 Emergency programme . . . . . . . . . . . . . . . . . . . . . . . 91
Kickdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Selector lever-emergency unlocking . . . . . . . . . . . 91
Tiptronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Automatic vehicle wash systems . . . . . . . . . . . . . . 142 Automatic wiper/washer system . . . . . . . . . . . . . . . 46
AUX-IN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Avoiding damage to your vehicle . . . . . . . . . . . . . . 137
B Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22, 156 change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Operation in winter . . . . . . . . . . . . . . . . . . . . . . . . . 158
Before setting off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Belt tensioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Belt tensioners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Bicycle holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Boot lid Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Brake Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Brake booster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Brake system Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Button on the driver's door Central locking system . . . . . . . . . . . . . . . . . . . . . . . 32
Electrical power windows . . . . . . . . . . . . . . . . . . . . 36
C Car jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Car state . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . 132 Central locking system . . . . . . . . . . . . . . . . . . . . . . . . 30
lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
unlock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Changes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Changing a wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Changing wheels around . . . . . . . . . . . . . . . . . . . . . 163
Charging the battery . . . . . . . . . . . . . . . . . . . . . . . . . 159 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Check engine oil level . . . . . . . . . . . . . . . . . . . . . . . . 152
Child safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 Side airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Child safety lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Child safety seat on the front passenger seat . . . . . . . . . . . . . . . . . 119
Safety information . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Child seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 Classification into groups . . . . . . . . . . . . . . . . . . . . 120
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Chrome parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Climatronic Defrosting windows . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Recirculated air mode . . . . . . . . . . . . . . . . . . . . . . . . 77
Setting temperature . . . . . . . . . . . . . . . . . . . . . . . . . 76
Climatronic (automatic air conditioning) . . . . . . . . . 75
Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Clothes hooks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Cockpit General view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Compartments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Convenience operation . . . . . . . . . . . . . . . . . . . . . . . . 37
Converting/masking over headlights . . . . . . . . . . 137
Coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 replenishing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 203
Index Using the system Safety Driving Tips General Maintenance Breakdown assis-
tance Praktik Technical data

Coolant level
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Coolant quantity Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Coolant temperature/coolant level Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Coolant temperature gauge . . . . . . . . . . . . . . . . . . . . . 11
Cornering light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Correct seated position . . . . . . . . . . . . . . . . . . . . . . . 102
Counter for distance driven . . . . . . . . . . . . . . . . . . . . 12
Cruise control Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Cruise control system . . . . . . . . . . . . . . . . . . . . . . . . . 83
Cup holder front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
D Dash panel insert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Daylight driving lights . . . . . . . . . . . . . . . . . . . . . 39, 186
De-icing the windows . . . . . . . . . . . . . . . . . . . . . . . . 143
Deactivating an airbag . . . . . . . . . . . . . . . . . . . . . . . . 116
Defrosting rear window . . . . . . . . . . . . . . . . . . . . . . . 45
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Diesel engines Starting the engine . . . . . . . . . . . . . . . . . . . . . . . . . 80
Diesel particle filter . . . . . . . . . . . . . . . . . . . . . . . . . . . 131 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Digital clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Direction indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Distance driven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Door Child safety lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Door, luggage compartment door and bonnet ajar warning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Driving economically . . . . . . . . . . . . . . . . . . . . . . . . . 133
Driving time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
E EDL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Electrically adjustable rear mirror . . . . . . . . . . . . . . . 48
Electrical power windows . . . . . . . . . . . . . . . . . . . . . . 36
Electronic Differential Lock . . . . . . . . . . . . . . . . . . . 126 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Electronic Differential Lock (EDL) . . . . . . . . . . . . . . 126
Electronic immobiliser . . . . . . . . . . . . . . . . . . . . . . . . . 29
Electronic stability programme . . . . . . . . . . . . . . . . 125
Electronic stability programme (ESP) Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Emergency locking of the door . . . . . . . . . . . . . . . . . 32
Engine starting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
switching off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Engine compartment Safety information . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Engine electronics Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
check . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
replenishing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Engine revolutions counter . . . . . . . . . . . . . . . . . . . . . 11
Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
Environmental compatibility . . . . . . . . . . . . . . 133, 136
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Exhaust gas Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Exhaust gas inspection Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Explanations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Exterior mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Exterior mirror heater . . . . . . . . . . . . . . . . . . . . . . . . . 48 F
Fastening elements . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
First-aid kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Fixing net . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41, 186 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21, 22
Fog lights with the function CORNER . . . . . . . . . . . 41
Folding seats forwards . . . . . . . . . . . . . . . . . . . . . . . . 53
Force limiter of the power windows . . . . . . . . . . . . 37
Front airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Front armrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Front headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147 Diesel fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Fuel consumption . . . . . . . . . . . . . . . . . . . . . . . . . 15, 133 Saving energy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fuel reserve Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Full wheel trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Fuse Assignment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
G
Gearbox mechanical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
General view Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Glow plug system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
GSM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 204
Index

H
Halogen projector headlights with cornering light function
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Hazard warning light system . . . . . . . . . . . . . . . . . . . 42 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Head airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Headlight cleaning system . . . . . . . . . . . . . . . . . . . . . 47
Headlight flasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Headlights Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Headlight cleaning system . . . . . . . . . . . . . . . . . . . . 47
Head restraint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Heated windshield washer nozzles . . . . . . . . . . . . . 46
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 Recirculated air mode . . . . . . . . . . . . . . . . . . . . . . . . 71
Heating the front seats . . . . . . . . . . . . . . . . . . . . . . . . . 51
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
I Ignition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Immobiliser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Information display . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Interior light Luggage compartment . . . . . . . . . . . . . . . . . . . . . . 44
Interior lighting Praktik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
Version 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Version 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Interior mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Interior monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Intermittent wiping . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 J
Jacking points . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Jump-starting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
L Lashing eyes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Leather care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Lighting of the interior of the vehicle Praktik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
Lights converting/masking over . . . . . . . . . . . . . . . . . . . . 137
Range adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
switching on and off . . . . . . . . . . . . . . . . . . . . . . . . 39
Warning lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Lights and Visibility . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Liquid in reservoir for windshield washer system Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Loading . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Lock Central locking system . . . . . . . . . . . . . . . . . . . . . . . 31
Locking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29, 30 Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Locking and unlocking from inside . . . . . . . . . . . . . . 32
Locking of the door in an emergency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Low beam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39, 185 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . 55 Folding hooks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Lashing eyes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Luggage compartment - variable loading floor . . . 58
Luggage compartment cover . . . . . . . . . . . . . . . . . . . 57
Luggage compartment door . . . . . . . . . . . . . . . . . . . . 33
M
Main beam . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39, 43, 185 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Manual gearbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Manual shifting of gears
. . . . . . . . . . . . . . . . . . . . . . . 81
MDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Memory for the on-board computer . . . . . . . . . . . . . 14
Mobile phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 Connection with the hands-free system . . . . . . 95
Motoring abroad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137 Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Multi-functional indicator . . . . . . . . . . . . . . . . . . . . . . 14
Multifunction steering wheel . . . . . . . . . . . . . . . . . . 93
N New tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
O Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 Change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Oil change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Oil dipstick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Onboard computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Opening a single door . . . . . . . . . . . . . . . . . . . . . . . . . 30
Opening the door Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Operation in winter Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
De-icing windows . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Snow chains . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Outside temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Overview of the engine compartment . . . . . . . . . . . 151
P Paint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Paint damage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Panorama roof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82 205
Index Using the system Safety Driving Tips General Maintenance Breakdown assis-
tance Praktik Technical data

Parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Parking light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Parking ticket holder . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Passive Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Payload . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Pedals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55, 81
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Petrol engines Starting the engine . . . . . . . . . . . . . . . . . . . . . . . . . 80
Polishing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Power socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Power steering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Power windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Central locking system . . . . . . . . . . . . . . . . . . . . . . . 37
Operational faults . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
R
Radiator fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Raise vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Rear-view mirror Interior mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Rear armrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Rear fog light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Rear mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Rear window heater . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Recharge battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Recommendation for changing gears . . . . . . . . . . . 13
Refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

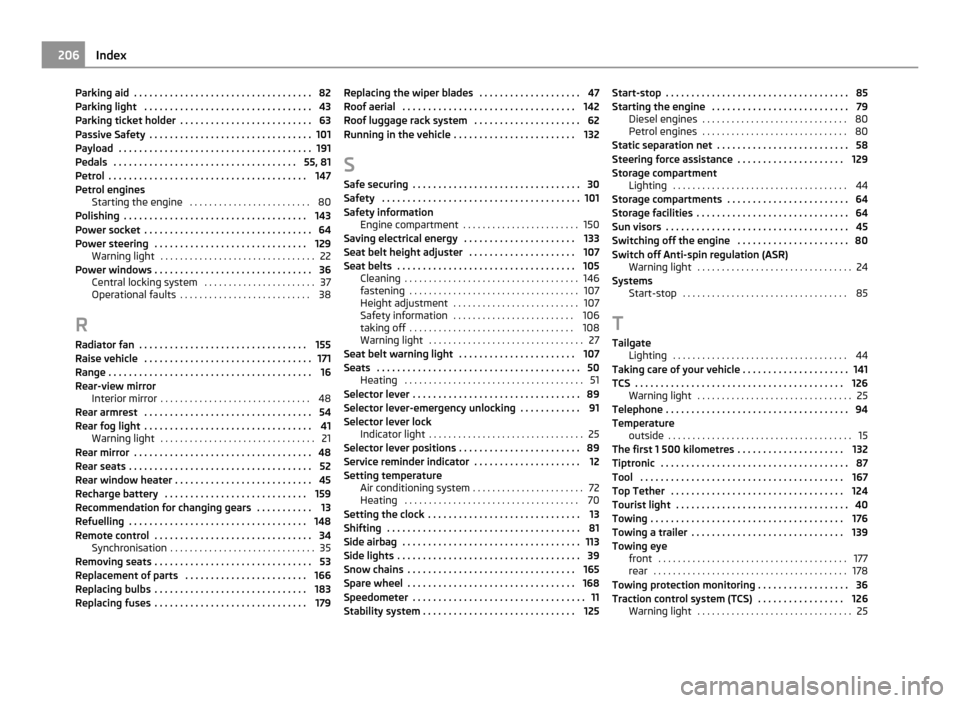

Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Synchronisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Removing seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Replacement of parts . . . . . . . . . . . . . . . . . . . . . . . . 166
Replacing bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Replacing fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179 Replacing the wiper blades . . . . . . . . . . . . . . . . . . . . 47
Roof aerial
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Roof luggage rack system . . . . . . . . . . . . . . . . . . . . . 62
Running in the vehicle . . . . . . . . . . . . . . . . . . . . . . . . 132
S
Safe securing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Safety information Engine compartment . . . . . . . . . . . . . . . . . . . . . . . . 150
Saving electrical energy . . . . . . . . . . . . . . . . . . . . . . 133
Seat belt height adjuster . . . . . . . . . . . . . . . . . . . . . 107
Seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
fastening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Height adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Safety information . . . . . . . . . . . . . . . . . . . . . . . . . 106
taking off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Seat belt warning light . . . . . . . . . . . . . . . . . . . . . . . 107
Seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Selector lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Selector lever-emergency unlocking . . . . . . . . . . . . 91
Selector lever lock Indicator light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Selector lever positions . . . . . . . . . . . . . . . . . . . . . . . . 89
Service reminder indicator . . . . . . . . . . . . . . . . . . . . . 12
Setting temperature Air conditioning system . . . . . . . . . . . . . . . . . . . . . . . 72
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Setting the clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Shifting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Side airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Side lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Snow chains . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Speedometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Stability system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 Start-stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Starting the engine
. . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Diesel engines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Petrol engines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Static separation net . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Steering force assistance . . . . . . . . . . . . . . . . . . . . . 129
Storage compartment Lighting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Storage compartments . . . . . . . . . . . . . . . . . . . . . . . . 64
Storage facilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Sun visors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Switching off the engine . . . . . . . . . . . . . . . . . . . . . . 80
Switch off Anti-spin regulation (ASR) Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Systems Start-stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
T Tailgate Lighting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Taking care of your vehicle . . . . . . . . . . . . . . . . . . . . . 141
TCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Telephone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Temperature outside . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
The first 1 500 kilometres . . . . . . . . . . . . . . . . . . . . . 132
Tiptronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Top Tether . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Tourist light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Towing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Towing a trailer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Towing eye front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Towing protection monitoring . . . . . . . . . . . . . . . . . . 36
Traction control system (TCS) . . . . . . . . . . . . . . . . . 126 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25206

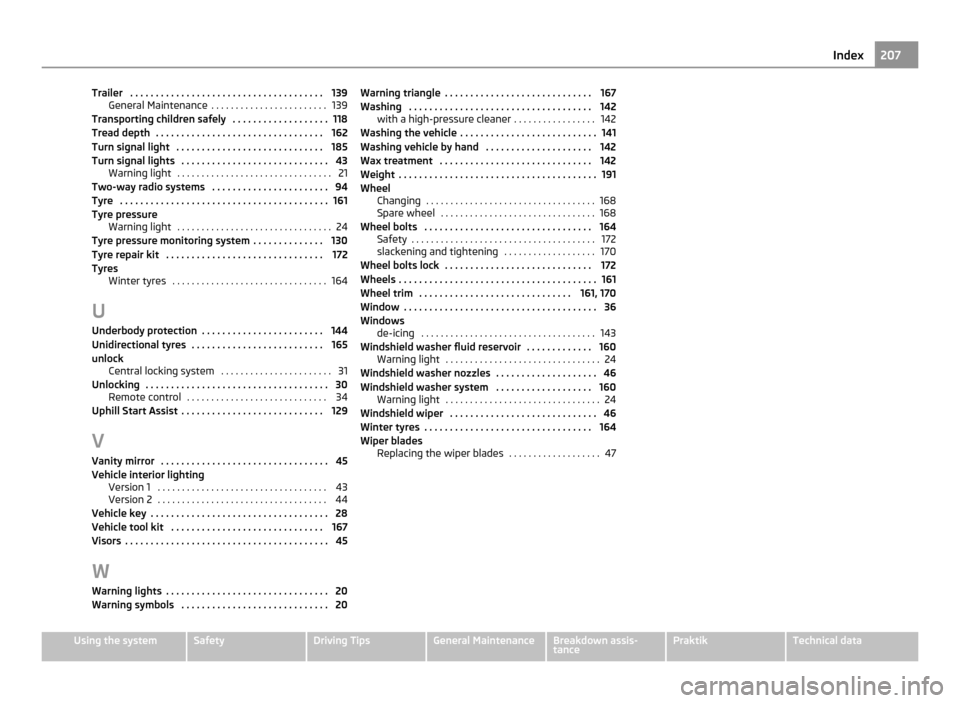

Index

Trailer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
General Maintenance . . . . . . . . . . . . . . . . . . . . . . . . 139
Transporting children safely . . . . . . . . . . . . . . . . . . . 118
Tread depth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Turn signal light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Turn signal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Two-way radio systems . . . . . . . . . . . . . . . . . . . . . . . 94
Tyre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Tyre pressure Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Tyre pressure monitoring system . . . . . . . . . . . . . . 130
Tyre repair kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Tyres Winter tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
U Underbody protection . . . . . . . . . . . . . . . . . . . . . . . . 144
Unidirectional tyres . . . . . . . . . . . . . . . . . . . . . . . . . . 165
unlock Central locking system . . . . . . . . . . . . . . . . . . . . . . . 31
Unlocking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Uphill Start Assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
V
Vanity mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Vehicle interior lighting Version 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Version 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Vehicle key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Vehicle tool kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Visors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
W
Warning lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Warning symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Warning triangle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Washing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
with a high-pressure cleaner . . . . . . . . . . . . . . . . . 142
Washing the vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Washing vehicle by hand . . . . . . . . . . . . . . . . . . . . . 142
Wax treatment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Wheel Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Wheel bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164 Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
slackening and tightening . . . . . . . . . . . . . . . . . . . 170
Wheel bolts lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Wheels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Wheel trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161, 170
Window . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Windows de-icing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Windshield washer fluid reservoir . . . . . . . . . . . . . 160 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Windshield washer nozzles . . . . . . . . . . . . . . . . . . . . 46
Windshield washer system . . . . . . . . . . . . . . . . . . . 160 Warning light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Windshield wiper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Winter tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Wiper blades Replacing the wiper blades . . . . . . . . . . . . . . . . . . . 47 207
Index Using the system Safety Driving Tips General Maintenance Breakdown assis-
tance Praktik Technical data
