TOYOTA 86 2018 Manuel du propriétaire (in French)

139
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
AT T E N T I O N
■
Précautions relatives aux coussins gonflables SRS
● Les nourrissons et les enfants qui ne sont pas correctement assis et/ou
attachés peuvent être grièvement blessés ou tués par le déploiement d'un
coussin gonflable. Un nourrisson ou un enfant trop petit pour utiliser une
ceinture de sécurité doit être correctement attaché au moyen d'un siège
de sécurité enfant. Toyota recommande vivement d'installer tous les
nourrissons et enfants sur les sièges arrière du véhicule et de prévoir pour
eux des systèmes de retenue adaptés. Les sièges arrière sont plus sûrs
pour les nourrissons et les enfants que le siège du passager avant.
( P. 156)
●Ne vous asseyez pas sur le bord du
siège et ne vous appuyez pas contre la
planche de bord.
● Ne laissez pas un enfant rester debout
devant le coussin gonflable passager
avant SRS ou s'asseoir sur les genoux
du passager avant.
● Ne laissez pas les occupants des
sièges avant voyager avec un objet sur
les genoux.
● Ne vous appuyez pas contre la porte, le
rail latéral de toit ou les montants avant,
latéraux et arrière.

140 1-7. Informations relatives à la sécurité
86_D (OM18086D)
AT T E N T I O N
■Précautions relatives aux coussins gonflables SRS
●N'utilisez aucun accessoire de siège recouvrant les zones de déploiement
des coussins gonflables latéraux SRS, car il risque de gêner le
déploiement des coussins gonflables. De tels accessoires peuvent
empêcher les coussins gonflables latéraux de fonctionner correctement,
désactiver le système ou entraîner le déploiement accidentel des coussins
gonflables latéraux, occasionnant des blessures graves, voire mortelles.
● Évitez de faire subir des chocs ou des pressions excessives aux parties
renfermant les composants des coussins gonflables SRS ( P. 107).
En effet, cela pourrait entraîner un dysfonctionnement des coussins
gonflables SRS.
● Ne laissez personne s'agenouiller sur
le siège passager en appui contre la
porte ou sortir la tête ou les mains à
l'extérieur du véhicule.
● Ne fixez rien et ne posez rien sur des
emplacements tels que la planche de
bord ou la garniture du volant.
Ces objets peuvent se transformer en
projectiles lorsque les coussins
gonflables conducteur et passager
avant SRS se déploient.
● Ne fixez rien aux portes, à la vitre de
pare-brise, aux vitres latérales, aux
vitres de custode arrière, aux montants
avant et arrière ou aux rails latéraux de
toit.

141
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
AT T E N T I O N
■
Précautions relatives aux coussins gonflables SRS
● Ne touchez aucun composant immédiatement après le déploiement
(gonflage) des coussins gonflables SRS, car ils peuvent être chauds.
● Si vous avez des difficultés à respirer après le déploiement du coussin
gonflable SRS, ouvrez une porte ou une vitre pour faire entrer de l'air frais,
ou bien descendez du véhicule si cela ne présente pas de danger.
Essuyez tout résidu dès que possible afin d'éviter d'éventuelles irritations
de la peau.
● Si les parties renfermant les coussins gonflables SRS, comme les
garnitures du volant et des montants avant et arrière, sont endommagées
ou craquelées, faites-les remplacer par votre concessionnaire Toyota.
■ Modification et mise au rebut des composants du système de coussins
gonflables SRS
Ne mettez pas votre véhicule au rebut et ne procédez à aucune des
modifications suivantes sans consulter votre concessionnaire Toyota.
Les coussins gonflables SRS peuvent ne pas fonctionner correctement ou
se déployer (se gonfler) accidentellement, provoquant la mort ou de graves
blessures.
● Installation, dépose, démontage et réparation des coussins gonflables
SRS.
● Réparations, modifications, démontage ou remplacement du volant, du
tableau de bord, de la planche de bord, des sièges ou de leur garnissage,
des montants avant, latéraux et arrière ou des rails latéraux de toit.
● Réparations ou modifications des ailes avant, du pare-chocs avant ou des
flancs de l'habitacle.
● Installation d'un protège-calandre ( pare-buffle, pare-kangourou, etc.), de
chasse-neige, de treuils.
● Modifications du système de suspension du véhicule.
● Installation d'appareils électroniques tels que les émetteurs/récepteurs
radios mobiles et les lecteurs CD.
● Modifications de votre véhicule pour une personne atteinte d'un handicap
physique.

142 1-7. Informations relatives à la sécurité
86_D (OM18086D)
Moniteurs du système de coussins gonflables SRSLors de la conduite du véhicule,
un système de diagnostic
surveille continuellement la
disponibilité du système de
coussins gonflables SRS (y
compris les prétensionneurs de
ceintures de sécurité avant). Le
témoin d'avertissement SRS
indique le fonctionnement
normal du système en s'allumant
pendant environ 6 secondes
lorsque vous placez le contact
du moteur en position “ON”
(véhicules sans système d'accès
et de démarrage mains libres) ou
lorsque le contact “ENGINE
START STOP” est placé en
mode IGNITION ON (véhicules
avec système d'accès et de
démarrage mains libres).
Les composants suivants sont contrôlés par le témoin:
● Capteur secondaire avant (côté droit)
● Capteur secondaire avant (côté gauche)
● Module de commande de coussin gonflable (y compris capteurs
d'impact et capteurs de retournement)
● Module de coussin gonflable frontal (côté conducteur)
● Module de coussin gonflable frontal (côté passager avant)
● Capteur de coussin gonflable latéral (côté droit du montant central)
Véhicules avec écran multifonctionnel
monochrome
Véhicules avec écran multifonctionnel
couleurs

143
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
●
Capteur de coussin gonflable latéral (côté gauche du montant
central)
● Capteur d'impact de porte (côté droit)
● Capteur d'impact de porte (côté gauche)
● Module de coussin gonflable latéral (côté conducteur)
● Module de coussin gonflable latéral (côté passager avant)
● Capteur de coussin gonflable rideau (côté droit du passage de
roue arrière)
● Capteur de coussin gonflable rideau (côté gauche du passage de
roue arrière)
● Module de coussin gonflable rideau (côté droit)
● Module de coussin gonflable rideau (côté gauche)
● Capteur satellite de sécurité (sous le centre des sièges arrière)
● Prétensionneur de ceinture de sécurité (côté conducteur)
● Prétensionneur de ceinture de sécurité (côté passager avant)
● Contact de boucle de ceinture de sécurité (côté passager avant)
● Capteur du système de classification de l'occupant du siège
passager avant
● Module de commande de détection de l'occupant du siège
passager avant
● Témoins ON et OFF du coussin gonflable frontal du passager
avant
● Tous les câblages associés

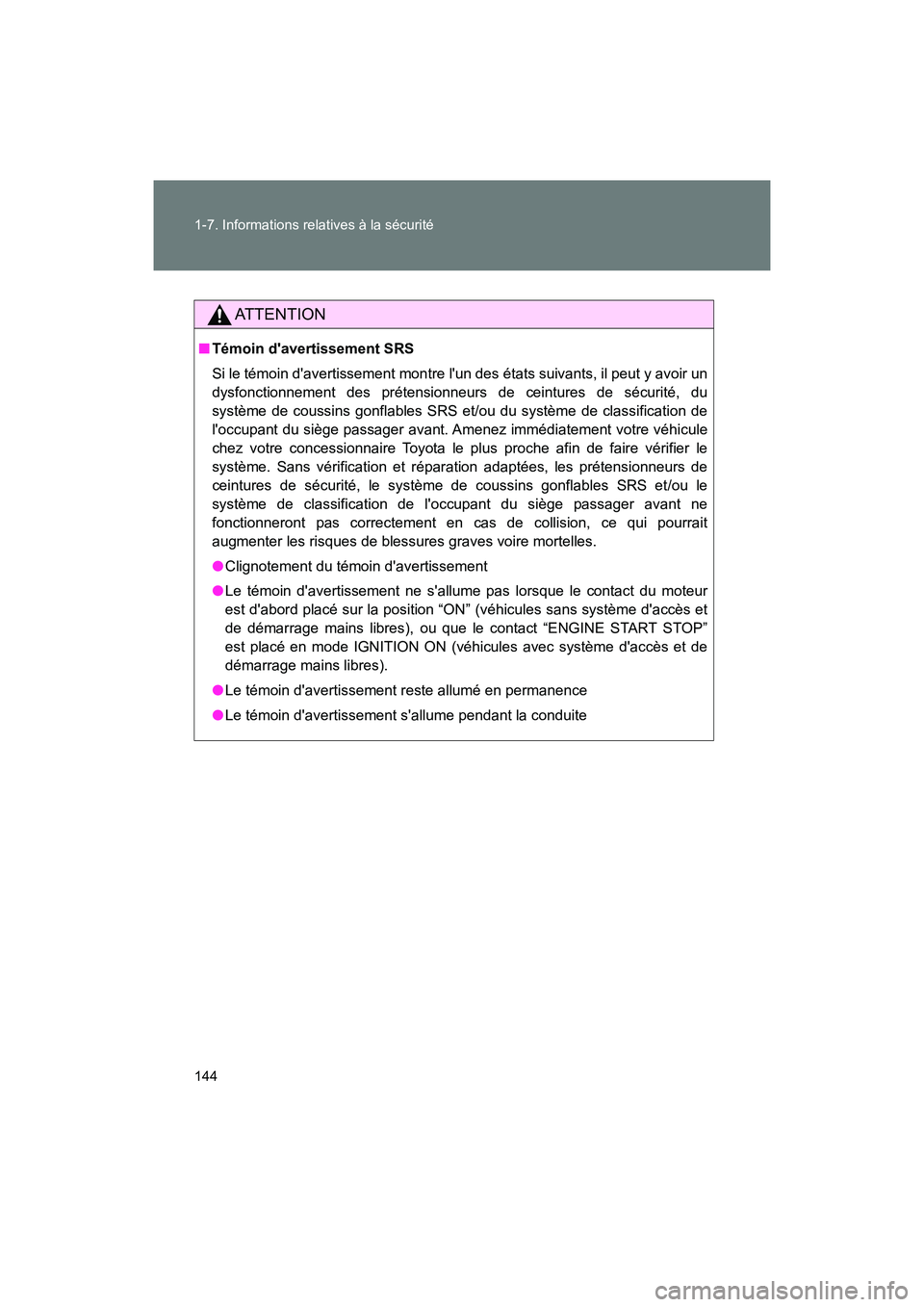

144 1-7. Informations relatives à la sécurité
86_D (OM18086D)
AT T E N T I O N
■Témoin d'avertissement SRS
Si le témoin d'avertissement montre l'un des états suivants, il peut y avoir un
dysfonctionnement des prétensionneurs de ceintures de sécurité, du
système de coussins gonflables SRS et/ou du système de classification de
l'occupant du siège passager avant. Amenez immédiatement votre véhicule
chez votre concessionnaire Toyota le plus proche afin de faire vérifier le
système. Sans vérification et réparation adaptées, les prétensionneurs de
ceintures de sécurité, le système de coussins gonflables SRS et/ou le
système de classification de l'occupant du siège passager avant ne
fonctionneront pas correctement en cas de collision, ce qui pourrait
augmenter les risques de blessures graves voire mortelles.
●Clignotement du témoin d'avertissement
● Le témoin d'avertissement ne s'allume pas lorsque le contact du moteur
est d'abord placé sur la position “ON” (véhicules sans système d'accès et
de démarrage mains libres), ou que le contact “ENGINE START STOP”
est placé en mode IGNITION ON (véhicules avec système d'accès et de
démarrage mains libres).
● Le témoin d'avertissement reste allumé en permanence
● Le témoin d'avertissement s'allume pendant la conduite

145
1
1-7. Informations relatives à la sécurité
Avant de prendre le volant
86_D (OM18086D)
Système de classification de l'occupant du siège passager avant
Votre véhicule est équipé d'un système de classification de
l'occupant du siège passager avant. Le système détecte les
conditions du siège passager avant en utilisant les capteurs
installés sous la housse du siège, et il active ou désactive le coussin
gonflable frontal du siège passager avant. Le système de
classification de l'occupant peut ne pas gonfler le coussin gonflable
frontal du passager avant SRS, même lorsque le coussin gonflable
frontal du conducteur SRS se déploie. Cela ne constitue pas un
dysfonctionnement. Si le contact de boucle de ceinture de sécurité
et/ou le système de classification de l'occupant du siège passager
avant sont défaillants, le témoin d'avertissement SRS s'allume.
Faites contrôler immédiatement le système par votre
concessionnaire Toyota si le témoin d'avertissement SRS s'allume.
Si votre véhicule a subi un choc, ceci peut affecter le
fonctionnement correct du système avancé de coussins gonflables
frontaux Toyota. Contactez immé diatement votre concessionnaire
Toyota et faites contrôler votre véhicule. N'utilisez pas le siège
passager avant lorsque vous vous rendez chez votre
concessionnaire Toyota.

146 1-7. Informations relatives à la sécurité
86_D (OM18086D)
Témoin d'avertissement SRS
Témoin de rappel de ceinture de sécurité du passager avant
Témoin indicateur “AIR BAG OFF”
Témoin indicateur “AIR BAG ON”
Les témoins ON et OFF du coussin gonflable frontal du passager
avant vous indiquent le statut du coussin gonflable frontal du
passager avant SRS. Lorsque le contact du moteur est placé sur la
position “ON” (véhicules sans système d'accès et de démarrage
mains libres) ou que le contact “ENGINE START STOP” est placé
en mode IGNITION ON (véhicules avec système d'accès et de
démarrage mains libres), les deux témoins ON et OFF s'allument
pendant la vérification du système, après quoi ils s'éteignent tous
les deux.
Après cela, l'un des témoins s'allume en fonction du statut du
coussin gonflable frontal du passager avant SRS, déterminé par le
système de surveillance avancé du coussin gonflable frontal
To y o t a .

147
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
État et fonctionnement du système de classification de
l'occupant du siège passager avant*1
■
Adulte*2
■Siège de sécurité enfant avec bébé*6, *7, *8
Témoin
indicateur/
d'avertisse ment Témoins indicateurs “AIR BAG ON” et
“AIR BAG OFF” “AIR BAG
ON”
Témoin d'avertissement SRS Arrêt
Témoin de rappel de ceinture de sécurité du passager avant
Clignotement*3
Dispositifs Coussin gonflable passager avant
Marche
Coussin gonflable latéral avant
*4
Coussin gonflable rideau avant*4
Prétensionneur de ceinture de sécurité
du siège passager avant*4
Témoin
indicateur/
d'avertisse ment Témoins indicateurs “AIR BAG ON” et
“AIR BAG OFF” “AIR BAG
OFF”*9
Témoin d'avertissement SRS
Arrêt
Témoin de rappel de ceinture de sécurité
du passager avant
Dispositifs Coussin gonflable passager avant Arrêt
Coussin gonflable latéral avant
*4
Marche
Coussin gonflable rideau avant*4
Prétensionneur de ceinture de sécurité
du siège passager avant*4

148 1-7. Informations relatives à la sécurité
86_D (OM18086D)■
Enfant
*5, *7
■Inoccupé
Témoin
indicateur/
d'avertisse ment Témoins indicateurs “AIR BAG ON” et
“AIR BAG OFF” “AIR BAG
OFF” ou “AIR BAG ON”*5
Témoin d'avertissement SRS Arrêt
Témoin de rappel de ceinture de sécurité du passager avant Arrêt ou
clignotement
*3, *5
Dispositifs Coussin gonflable passager avant
Désactivatio
n ou
activation
*5
Coussin gonflable latéral avant*4
Marche
Coussin gonflable rideau avant*4
Prétensionneur de ceinture de sécurité
du siège passager avant*4
Témoin
indicateur/
d'avertisse ment Témoins indicateurs “AIR BAG ON” et
“AIR BAG OFF” “AIR BAG
OFF”
Témoin d'avertissement SRS Arrêt
Témoin de rappel de ceinture de sécurité
du passager avant
Dispositifs Coussin gonflable passager avant Arrêt
Coussin gonflable latéral avant
*4
Marche
Coussin gonflable rideau avant*4
Prétensionneur de ceinture de sécurité
du siège passager avant*4
