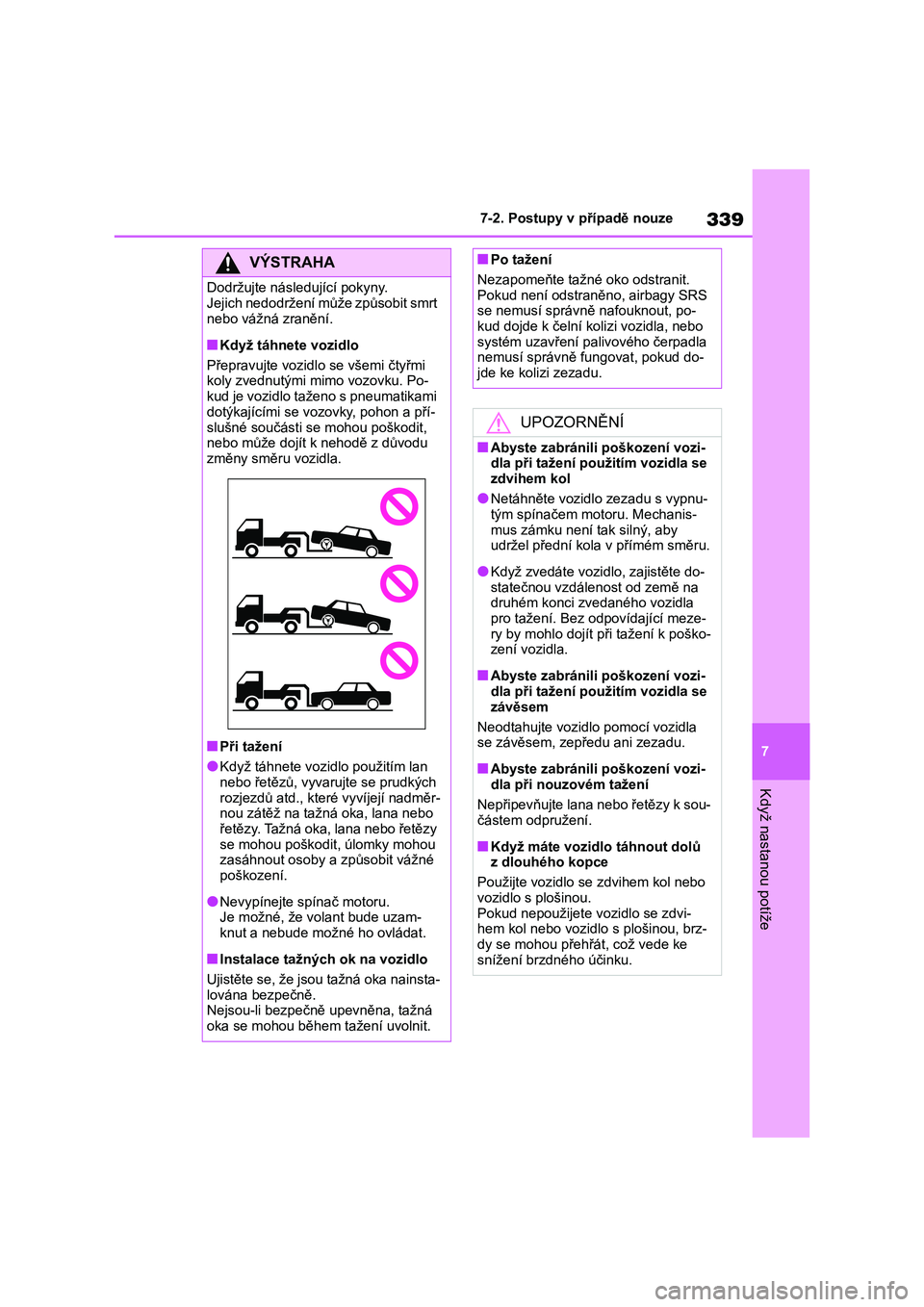

Page 341 of 594

339
7
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Když táhnete vozidlo
Přepravujte vozidl o se všemi čtyřmi koly zvednutými mimo vozovku. Po-
kud je vozidlo taženo s pneumatikami
dotýkajícími se vozo vky, pohon a pří-
slušné součásti se mohou poškodit, nebo může dojít k nehodě z důvodu
změny směru vozidla.
■Při tažení
●Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých
rozjezdů atd., kte ré vyvíjejí nadměr-
nou zátěž na tažná oka, lana nebo řetězy. Tažná oka, lana nebo řetězy
se mohou poškodit, úlomky mohou
zasáhnout osoby a způsobit vážné poškození.
●Nevypínejte spínač motoru.Je možné, že volant bude uzam-
knut a nebude možné ho ovládat.
■Instalace tažných ok na vozidlo
Ujistěte se, že jsou tažná oka nainsta-
lována bezpečně. Nejsou-li bezpečně upevněna, tažná
oka se mohou během tažení uvolnit.
■Po tažení
Nezapomeňte tažné oko odstranit.
Pokud není odstraněno, airbagy SRS
se nemusí správně nafouknout, po- kud dojde k čelní ko lizi vozidla, nebo
systém uzavření palivového čerpadla
nemusí správně fungovat, pokud do- jde ke kolizi zezadu.
UPOZORNĚNÍ
■Abyste zabránili poškození vozi-
dla při tažení použitím vozidla se
zdvihem kol
●Netáhněte vozidlo zezadu s vypnu-
tým spínačem motoru. Mechanis-
mus zámku není tak silný, aby udržel přední kola v přímém směru.
●Když zvedáte vozidlo, zajistěte do- statečnou vzdálenost od země na
druhém konci zvedaného vozidla
pro tažení. Bez odpovídající meze- ry by mohlo dojít p ři tažení k poško-
zení vozidla.
■Abyste zabránili poškození vozi-
dla při tažení použitím vozidla se
závěsem
Neodtahujte vozidlo pomocí vozidla
se závěsem, zepředu ani zezadu.
■Abyste zabránili poškození vozi-
dla při nouzovém tažení
Nepřipevňujte lana nebo řetězy k sou- částem odpružení.
■Když máte vozidlo táhnout dolů z dlouhého kopce
Použijte vozidlo se zdvihem kol nebo
vozidlo s plošinou. Pokud nepoužijete vozidlo se zdvi-
hem kol nebo vozidlo s plošinou, brz-
dy se mohou přehřát, což vede ke snížení brzdného účinku.

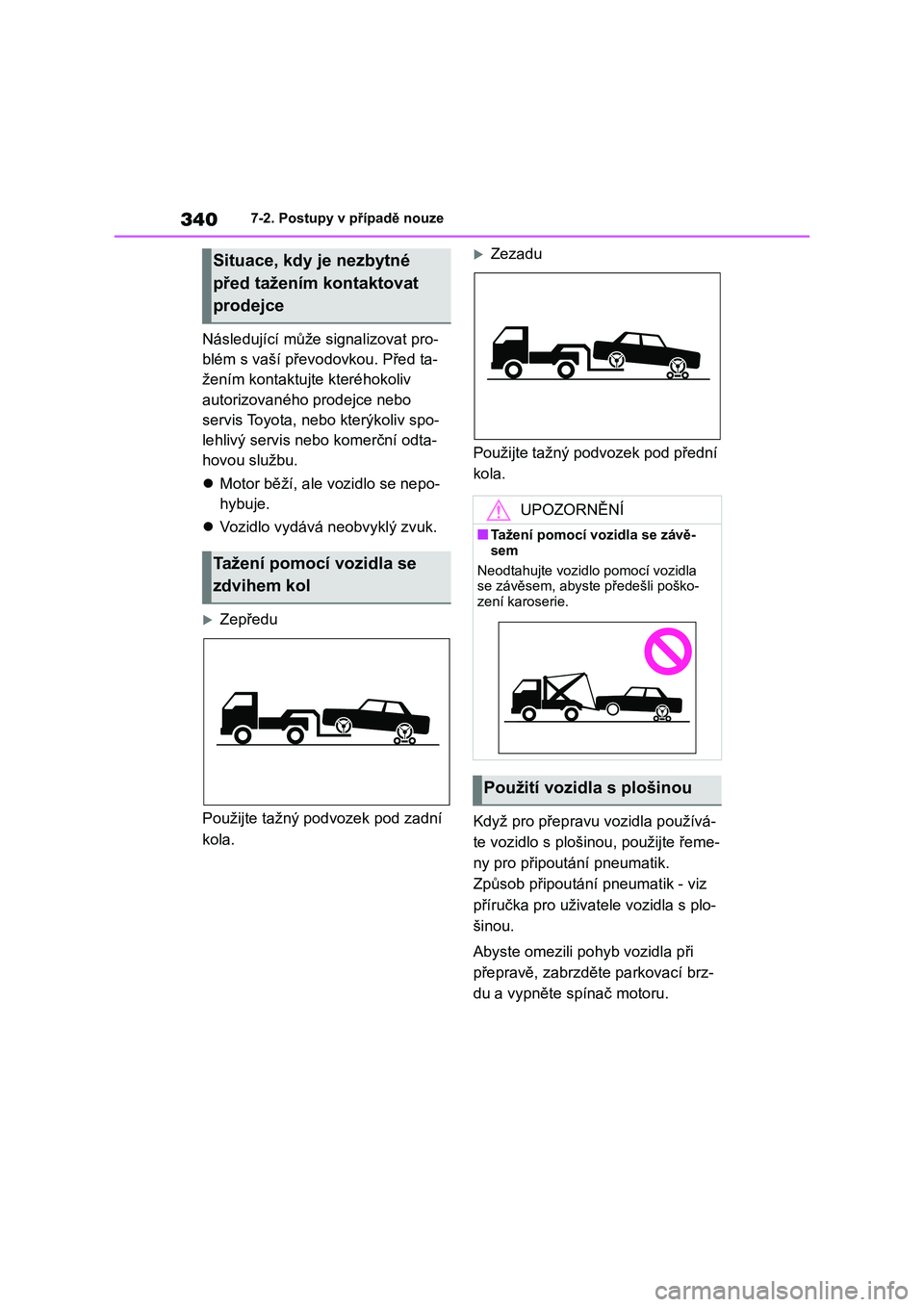

Page 342 of 594

3407-2. Postupy v případě nouze
Následující může signalizovat pro-
blém s vaší převo dovkou. Před ta-
žením kontaktujt e kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo-
lehlivý servis nebo komerční odta-
hovou službu.
Motor běží, ale vozidlo se nepo-
hybuje.
Vozidlo vydává neobvyklý zvuk.
Zepředu
Použijte tažný podvozek pod zadní
kola.
Zezadu
Použijte tažný podvozek pod přední
kola.
Když pro přepravu vozidla používá-
te vozidlo s plošinou, použijte řeme-
ny pro připoutání pneumatik.
Způsob připoutání pneumatik - viz
příručka pro uživate le vozidla s plo-
šinou.
Abyste omezili pohyb vozidla při
přepravě, zabrzděte parkovací brz-
du a vypněte spínač motoru.
Situace, kdy je nezbytné
před tažením kontaktovat
prodejce
Tažení pomocí vozidla se
zdvihem kol
UPOZORNĚNÍ
■Tažení pomocí vozidla se závě-
sem
Neodtahujte vozidlo pomocí vozidla se závěsem, abyste předešli poško-
zení karoserie.
Použití vozidla s plošinou

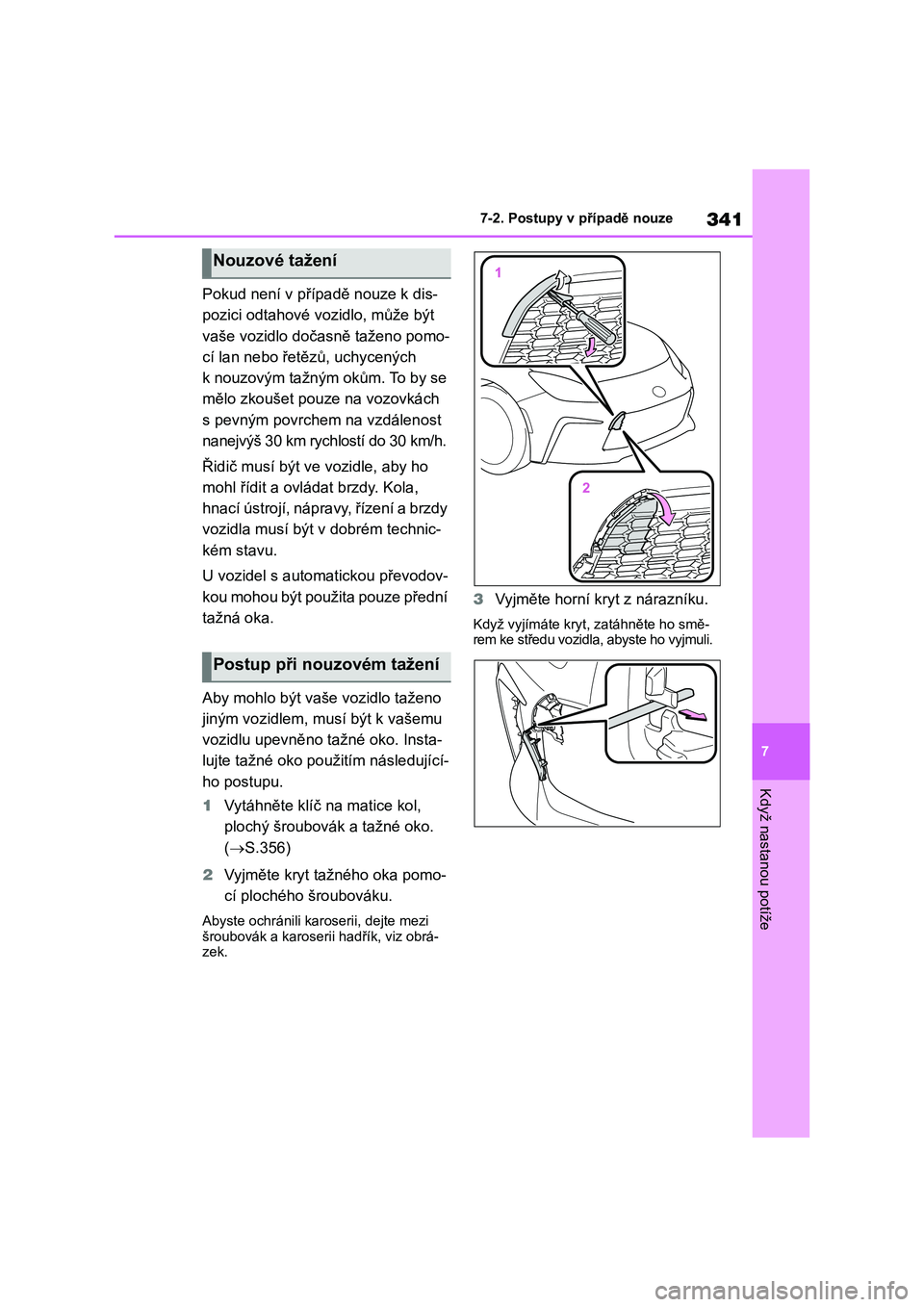

Page 343 of 594

341
7
7-2. Postupy v případě nouze
Když nastanou potíže
Pokud není v případě nouze k dis-
pozici odtahové v ozidlo, může být
vaše vozidlo dočasně taženo pomo-
cí lan nebo řetězů, uchycených
k nouzovým tažným okům. To by se
mělo zkoušet pou ze na vozovkách
s pevným povrchem na vzdálenost
nanejvýš 30 km rychlostí do 30 km/h.
Řidič musí být ve vozidle, aby ho
mohl řídit a ovládat brzdy. Kola,
hnací ústrojí, nápravy, řízení a brzdy
vozidla musí být v dobrém technic-
kém stavu.
U vozidel s autom atickou převodov-
kou mohou být použita pouze přední
tažná oka.
Aby mohlo být vaše vozidlo taženo
jiným vozidlem, m usí být k vašemu
vozidlu upevněno tažné oko. Insta-
lujte tažné oko použ itím následující-
ho postupu.
1 Vytáhněte klíč na matice kol,
plochý šroubovák a tažné oko.
( S.356)
2 Vyjměte kryt tažného oka pomo-
cí plochého šroubováku.
Abyste ochránili karoserii, dejte mezi
šroubovák a karoserii hadřík, viz obrá- zek.
3 Vyjměte horní kryt z nárazníku.
Když vyjímáte kryt, zatáhněte ho smě-
rem ke středu vozidla, abyste ho vyjmuli.
Nouzové tažení
Postup při nouzovém tažení

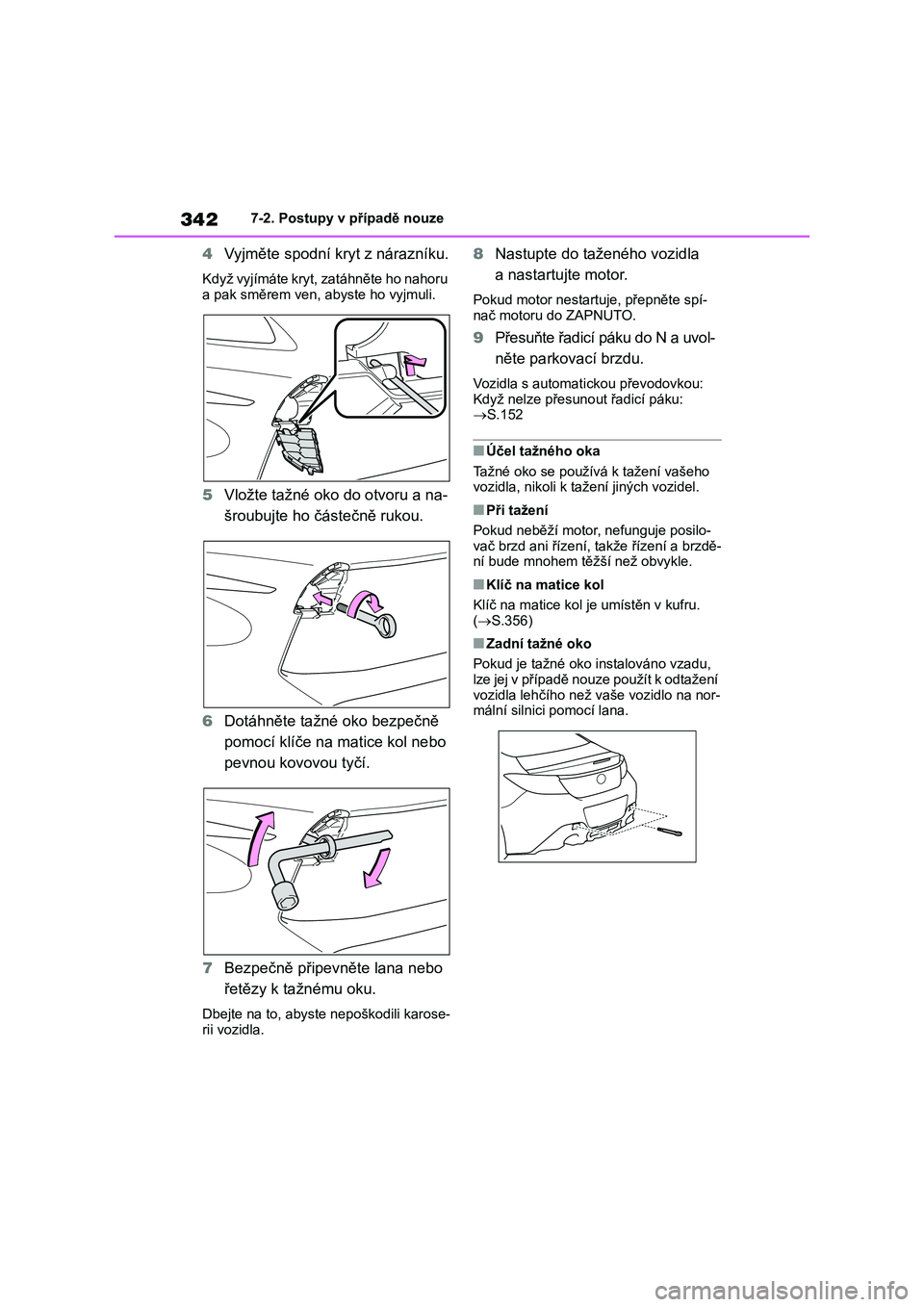

Page 344 of 594

3427-2. Postupy v případě nouze
4Vyjměte spodní kryt z nárazníku.
Když vyjímáte kryt, zatáhněte ho nahoru
a pak směrem ven, abyste ho vyjmuli.
5 Vložte tažné oko do otvoru a na-
šroubujte ho částečně rukou.
6 Dotáhněte tažné oko bezpečně
pomocí klíče na matice kol nebo
pevnou kovovou tyčí.
7 Bezpečně připevněte lana nebo
řetězy k tažnému oku.
Dbejte na to, abyste nepoškodili karose-
rii vozidla.
8 Nastupte do taženého vozidla
a nastartujte motor.
Pokud motor nestartuje, přepněte spí-
nač motoru do ZAPNUTO.
9 Přesuňte řadicí páku do N a uvol-
něte parkovací brzdu.
Vozidla s automati ckou převodovkou:
Když nelze přesuno ut řadicí páku: S.152
■Účel tažného oka
Tažné oko se používá k tažení vašeho vozidla, nikoli k ta žení jiných vozidel.
■Při tažení
Pokud neběží motor, nefunguje posilo-
vač brzd ani řízení, takže řízení a brzdě- ní bude mnohem těžší než obvykle.
■Klíč na matice kol
Klíč na matice kol je umístěn v kufru.
( S.356)
■Zadní tažné oko
Pokud je tažné oko instalováno vzadu,
lze jej v případě nouz e použít k odtažení
vozidla lehčího než vaše vozidlo na nor- mální silnici pomocí lana.

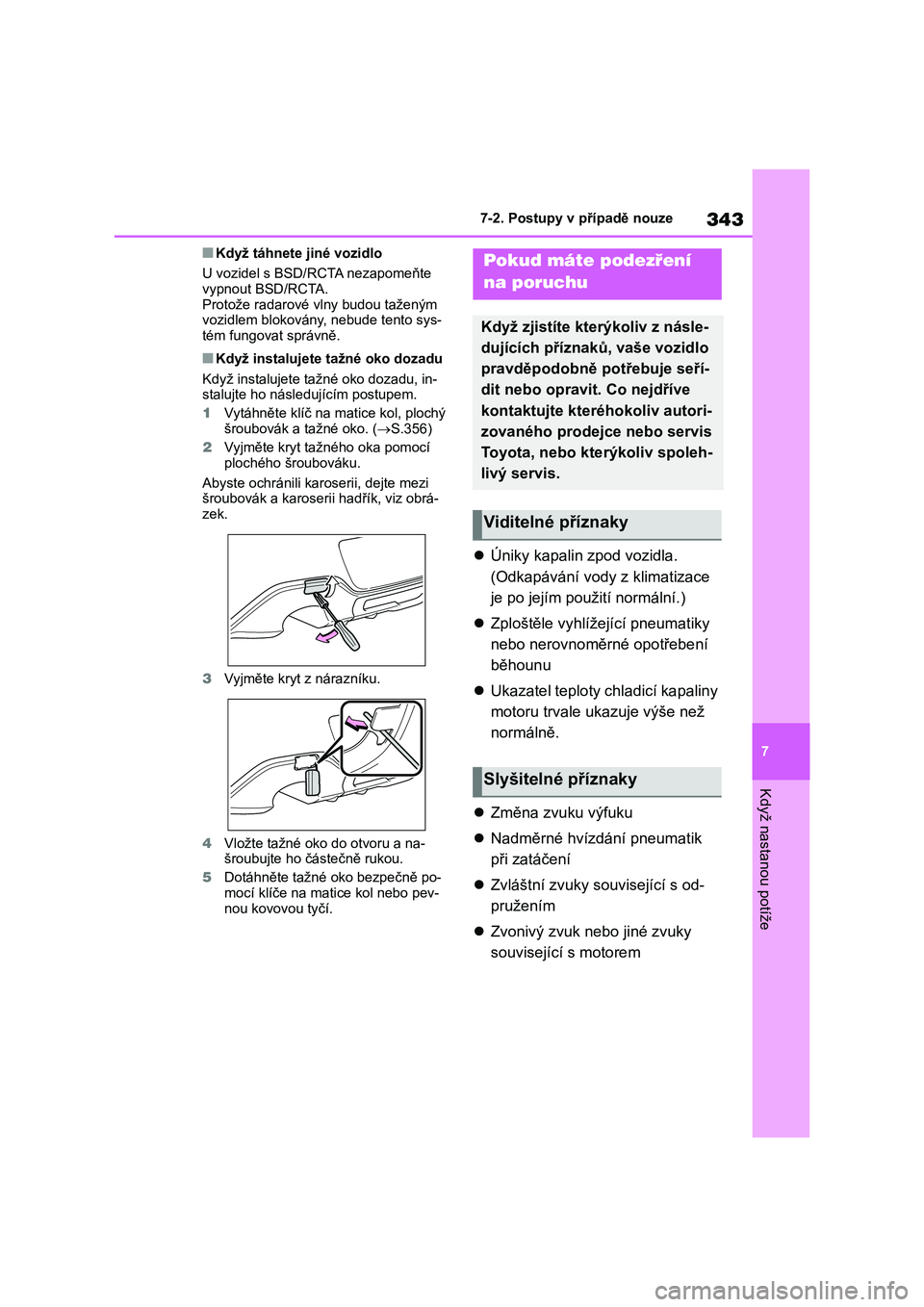

Page 345 of 594

343
7
7-2. Postupy v případě nouze
Když nastanou potíže
■Když táhnete jiné vozidlo
U vozidel s BSD/RCTA nezapomeňte vypnout BSD/RCTA.
Protože radarové vlny budou taženým
vozidlem blokovány, nebude tento sys- tém fungovat správně.
■Když instalujete tažné oko dozadu
Když instalujete tažné oko dozadu, in-
stalujte ho násl edujícím postupem.
1 Vytáhněte klíč na matice kol, plochý šroubovák a tažné oko. ( S.356)
2 Vyjměte kryt tažného oka pomocí
plochého šroubováku.
Abyste ochránili karoserii, dejte mezi šroubovák a karoserii hadřík, viz obrá-
zek.
3 Vyjměte kryt z nárazníku.
4 Vložte tažné oko do otvoru a na- šroubujte ho částečně rukou.
5 Dotáhněte tažné oko bezpečně po-
mocí klíče na matice kol nebo pev-
nou kovovou tyčí.
Úniky kapalin zpod vozidla.
(Odkapávání vody z klimatizace
je po jejím použití normální.)
Zploštěle vyhlížející pneumatiky
nebo nerovnoměrné opotřebení
běhounu
Ukazatel teploty chladicí kapaliny
motoru trvale ukazuje výše než
normálně.
Změna zvuku výfuku
Nadměrné hvízdání pneumatik
při zatáčení
Zvláštní zvuky související s od-
pružením
Zvonivý zvuk nebo jiné zvuky
související s motorem
Pokud máte podezření
na poruchu
Když zjistíte kterýkoliv z násle-
dujících příznaků , vaše vozidlo
pravděpodobně potřebuje seří-
dit nebo opravit. Co nejdříve
kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spoleh-
livý servis.
Viditelné příznaky
Slyšitelné příznaky

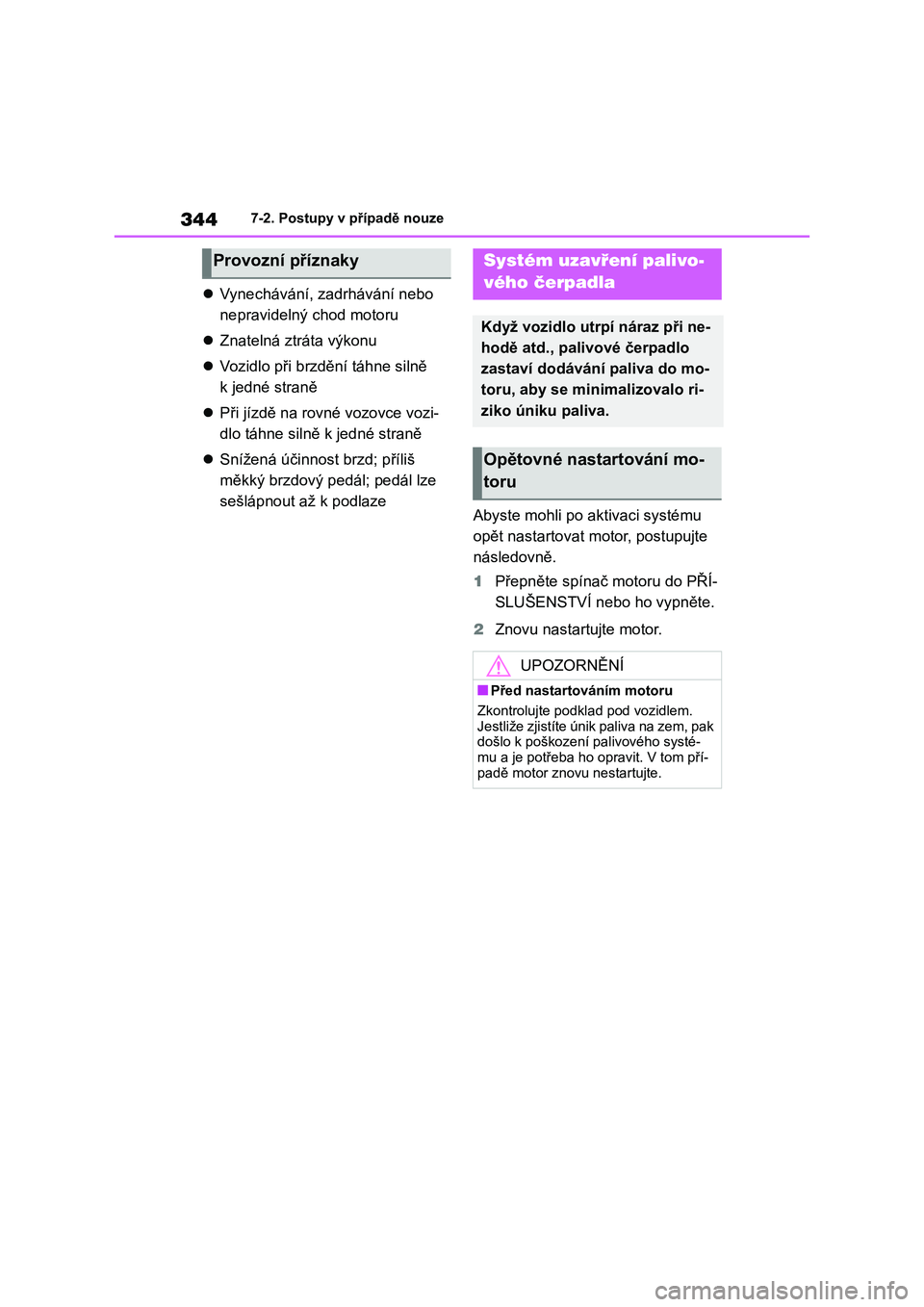

Page 346 of 594

3447-2. Postupy v případě nouze
Vynechávání, zadrhávání nebo
nepravidelný chod motoru
Znatelná ztráta výkonu
Vozidlo při brzdění táhne silně
k jedné straně
Při jízdě na rovné vozovce vozi-
dlo táhne silně k jedné straně
Snížená účinnost brzd; příliš
měkký brzdový pedál; pedál lze
sešlápnout až k podlaze Abyste mohli po aktivaci systému
opět nastartovat motor, postupujte
následovně.
1 Přepněte spínač motoru do PŘÍ-
SLUŠENSTVÍ nebo ho vypněte.
2 Znovu nastartujte motor.
Provozní příznakySystém uzavření palivo-
vého čerpadla
Když vozidlo utrpí náraz při ne-
hodě atd., palivové čerpadlo
zastaví dodávání paliva do mo-
toru, aby se minimalizovalo ri-
ziko úniku paliva.
Opětovné nastartování mo-
toru
UPOZORNĚNÍ
■Před nastartováním motoru
Zkontrolujte podklad pod vozidlem.
Jestliže zjistíte únik paliva na zem, pak
došlo k poškození palivového systé- mu a je potřeba ho op ravit. V tom pří-
padě motor znovu nestartujte.

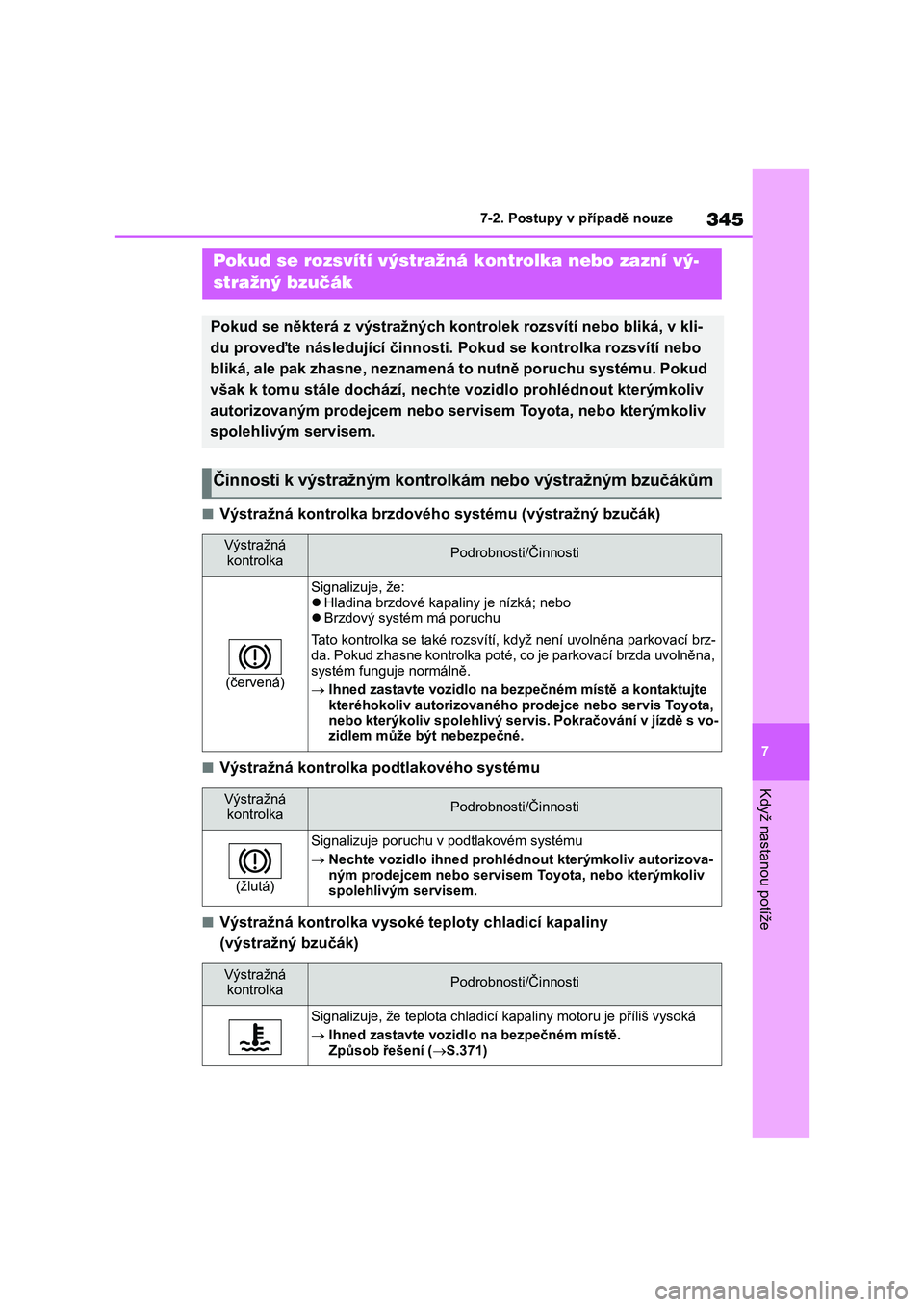

Page 347 of 594

345
7
7-2. Postupy v případě nouze
Když nastanou potíže
■Výstražná kontrolka brzdového systému (výstražný bzučák)
■Výstražná kontrolka podtlakového systému
■Výstražná kontrolka vysoké teploty chladicí kapaliny
(výstražný bzučák)
Pokud se rozsvítí výstraž ná kontrolka nebo zazní vý-
stražný bzučák
Pokud se některá z výstražných k ontrolek rozsvítí nebo bliká, v kli-
du proveďte následujíc í činnosti. Pokud se kontrolka rozsvítí nebo
bliká, ale pak zhasne, neznamená to nutně poruchu systému. Poku d
však k tomu stále doc hází, nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Činnosti k výstražným kontrolkám nebo výstražným bzučákům
Výstražná
kontrolkaPodrobnosti/Činnosti
(červená)
Signalizuje, že:
Hladina brzdové kapaliny je nízká; nebo
Brzdový systém má poruchu
Tato kontrolka se také rozsvítí , když není uvolněna parkovací brz-
da. Pokud zhasne kontrolka poté, co je parkovací brzda uvolněna , systém funguje normálně.
Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis. Pokračování v jízdě s vo- zidlem může být nebezpečné.
Výstražná
kontrolkaPodrobnosti/Činnosti
(žlutá)
Signalizuje poruchu v p odtlakovém systému
Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že teplota chladicí kapaliny motoru je příliš vysoká
Ihned zastavte vozidlo na bezpečném místě.
Způsob řešení ( S.371)

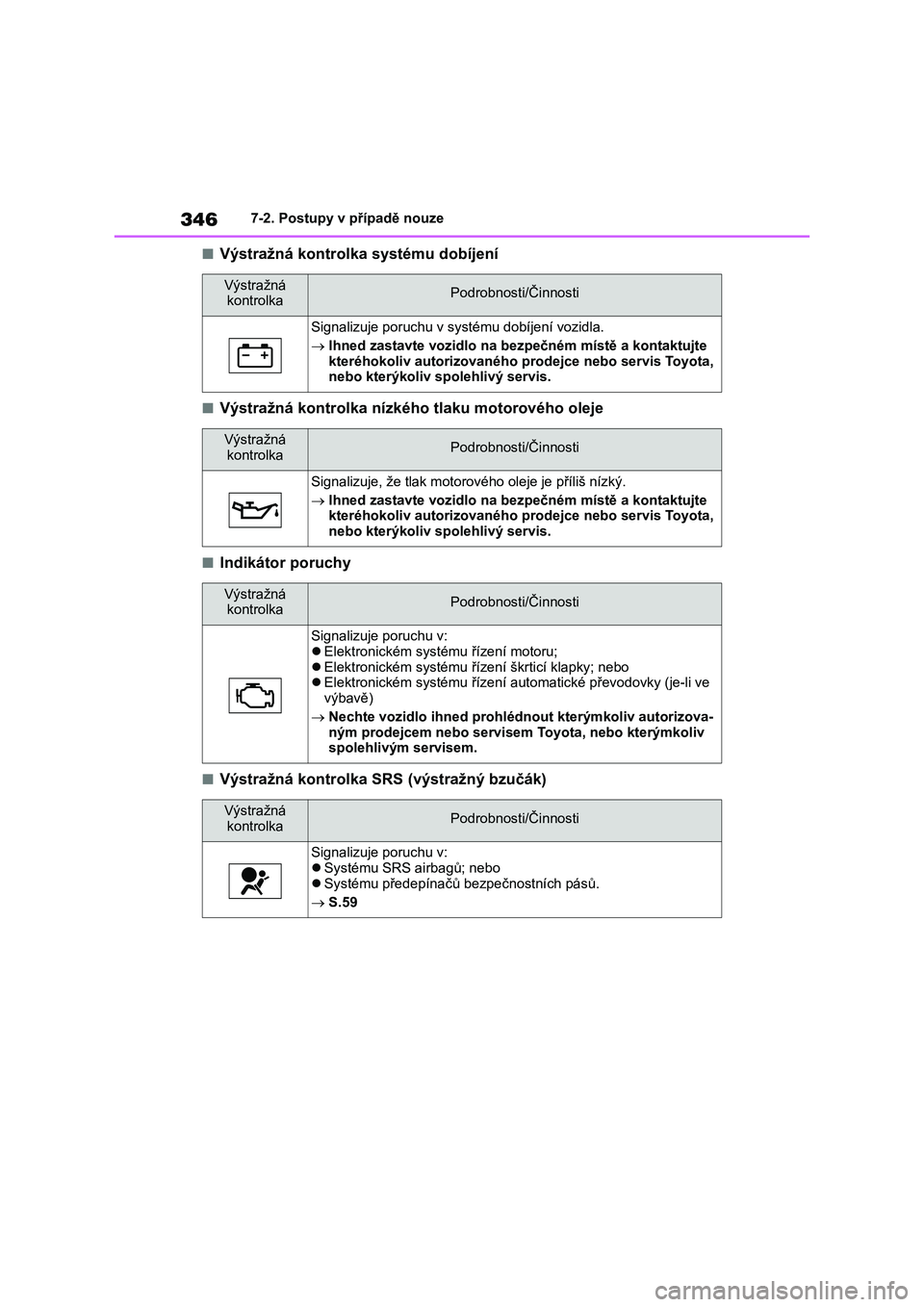

Page 348 of 594

3467-2. Postupy v případě nouze
■Výstražná kontrolka systému dobíjení
■Výstražná kontrolka nízkého tlaku motorového oleje
■Indikátor poruchy
■Výstražná kontrolka SRS (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v syst ému dobíjení vozidla.
Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že tlak motorov ého oleje je příliš nízký.
Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
Elektronickém systému řízení motoru;
Elektronickém systému řízení škrticí klapky; nebo Elektronickém systému řízení automatické převodovky (je-li ve
výbavě)
Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
Systému SRS airbagů; nebo
Systému předepínačů bezpečnostních pásů.
S.59

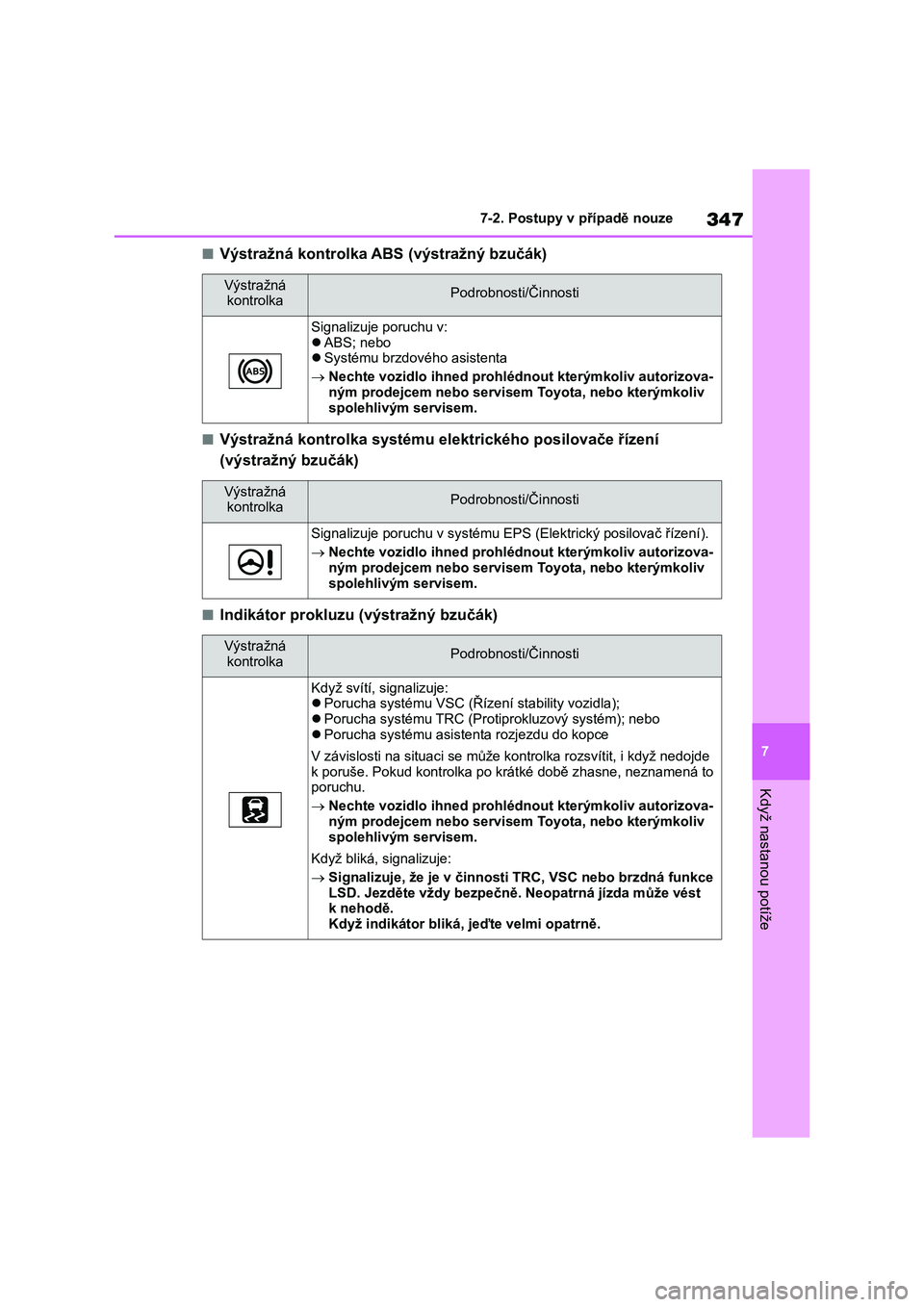

Page 349 of 594

347
7
7-2. Postupy v případě nouze
Když nastanou potíže
■Výstražná kontrolka ABS (výstražný bzučák)
■Výstražná kontrolka systému elektrického posilovače řízení
(výstražný bzučák)
■Indikátor prokluzu (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v: ABS; nebo
Systému brzdového asistenta
Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v systému EPS (Elektrický posilovač řízení).
Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná kontrolkaPodrobnosti/Činnosti
Když svítí, signalizuje: Porucha systému VSC (Řízení stability vozidla);
Porucha systému TRC (Protiprokluzový systém); nebo
Porucha systému asistenta rozjezdu do kopce
V závislosti na situaci se můž e kontrolka rozsvítit, i když nedojde
k poruše. Pokud kontrolka po k rátké době zhasne, neznamená to poruchu.
Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Když bliká, signalizuje:
Signalizuje, že je v činnosti TRC, VSC nebo brzdná funkce
LSD. Jezděte vždy bezpečně. Neopatrná jízda může vést k nehodě.
Když indikátor bliká, jeďte velmi opatrně.
Page 350 of 594

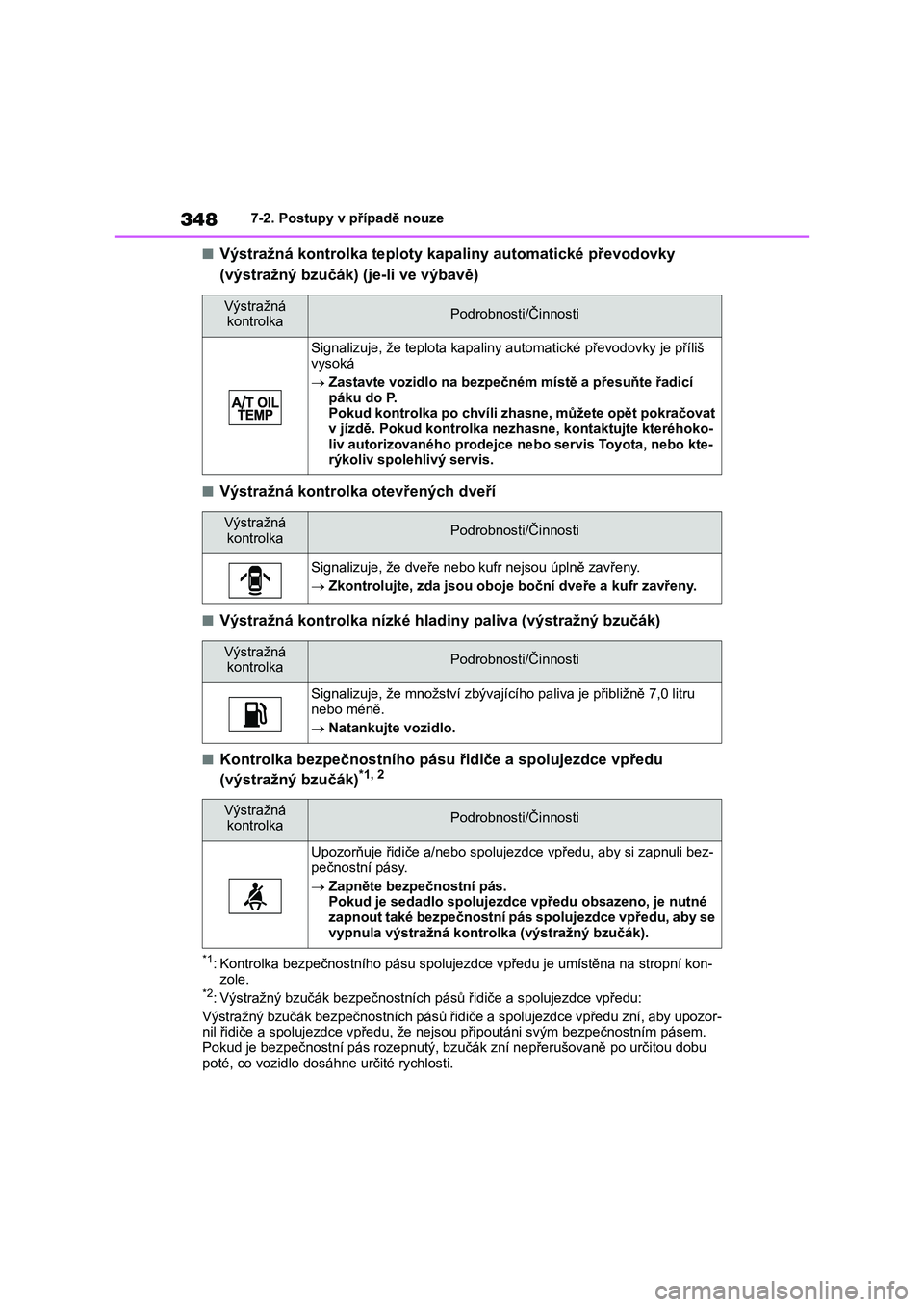

3487-2. Postupy v případě nouze
■Výstražná kontrolka teploty kapaliny automatické převodovky
(výstražný bzučák) (je-li ve výbavě)
■Výstražná kontrolk a otevřených dveří
■Výstražná kontrolka nízké hladiny paliva (výstražný bzučák)
■Kontrolka bezpečnostního pásu řidiče a spolujezdce vpředu
(výstražný bzučák)*1, 2
*1: Kontrolka bezpečnostního pásu s polujezdce vpředu je umístěna na stropní kon-
zole.*2: Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu:
Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpřed u zní, aby upozor- nil řidiče a spolujezdce vpřed u, že nejsou připoutáni svým bezpečnostním pásem.
Pokud je bezpečnostní pás rozepn utý, bzučák zní nepřerušovaně po určitou dobu
poté, co vozidlo dosáhne určité rychlosti.
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje, že t eplota kapaliny automatické převodovky je příliš vysoká
Zastavte vozidlo na bezpečném místě a přesuňte řadicí
páku do P.
Pokud kontrolka po chvíli zhasne, můžete opět pokračovat v jízdě. Pokud kontrolka nezhasne, kontaktujte kteréhoko-
liv autorizovaného prodejce ne bo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje, že dveře nebo kufr nejsou úplně zavřeny.
Zkontrolujte, zda jsou oboje boční dveře a kufr zavřeny.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že množství zbývají cího paliva je přibližně 7,0 litru
nebo méně.
Natankujte vozidlo.
Výstražná
kontrolkaPodrobnosti/Činnosti
Upozorňuje řidiče a/nebo spolujez dce vpředu, aby si zapnuli bez-
pečnostní pásy.
Zapněte bezpečnostní pás. Pokud je sedadlo spolujezdce vpředu obsazeno, je nutné
zapnout také bezpečnostní pás spolujezdce vpředu, aby se
vypnula výstražná kontrol ka (výstražný bzučák).
