6016-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем

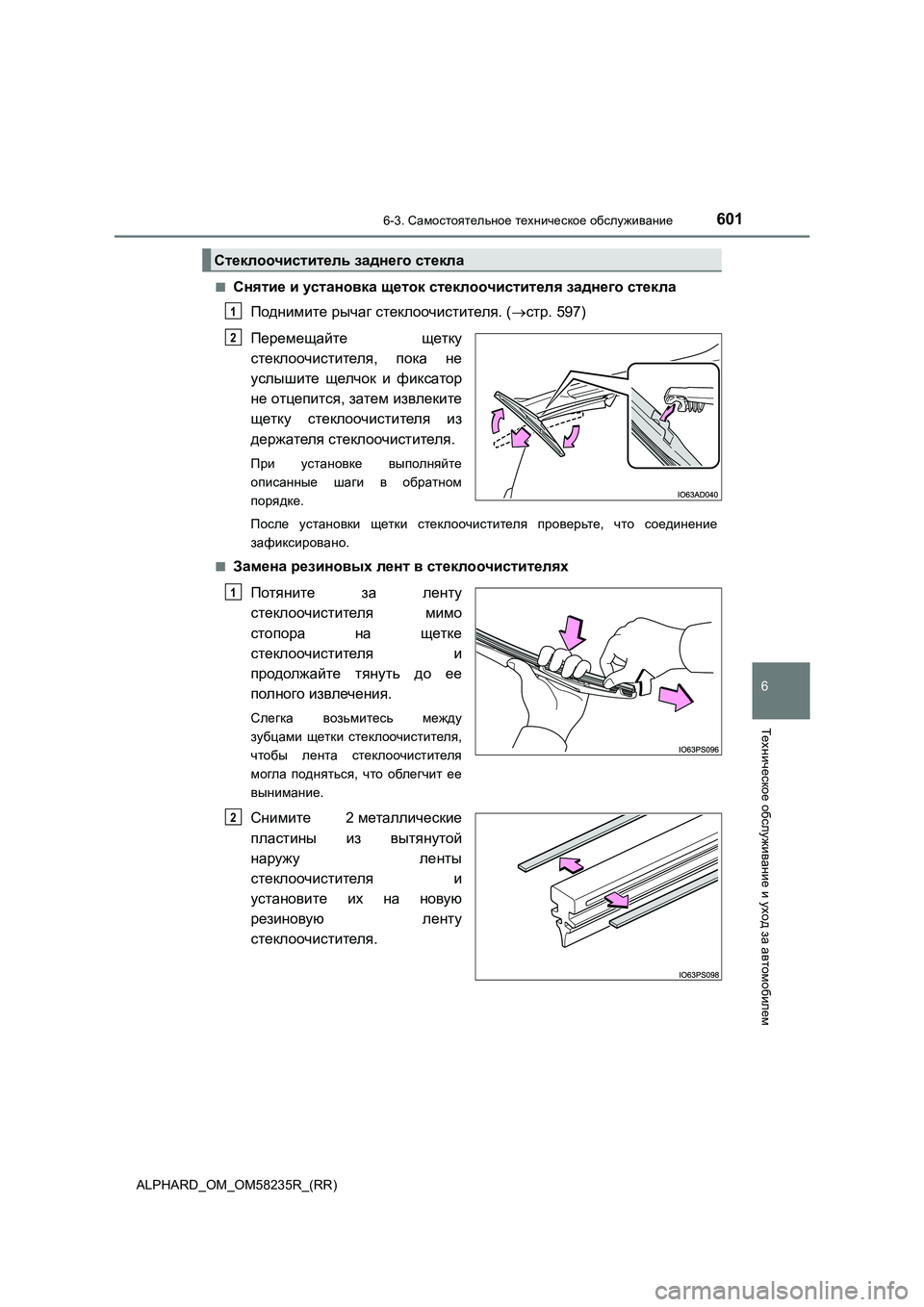

■Снятие и установка щеток стеклоочистителя заднего стекла
Поднимите рычаг стеклоочистителя. ( стр. 597)
Перемещайте щетку
стеклоочистителя, пока не
услышите щелчок и фиксатор
не отцепится, затем извлеките
щетку стеклоочистителя из
держателя стеклоочистителя.
При установке выполняйте
описанные шаги в обратном
порядке.
После установки щетки стеклоочистителя проверьте, что соединени е
зафиксировано.
■Замена резиновых лент в стеклоочистителях
Потяните за ленту
стеклоочистителя мимо
стопора на щетке
стеклоочистителя и
продолжайте тянуть до ее
полного извлечения.
Слегка возьмитесь между
зубцами щетки стеклоочистителя,
чтобы лента стеклоочистителя
могла подняться, что облегчит ее
вынимание.
Снимите 2 металлические
пластины из вытянутой
наружу ленты
стеклоочистителя и
установите их на новую
резиновую ленту
стеклоочистителя.
Стеклоочиститель заднего стекла
1
2
1
2

6026-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)

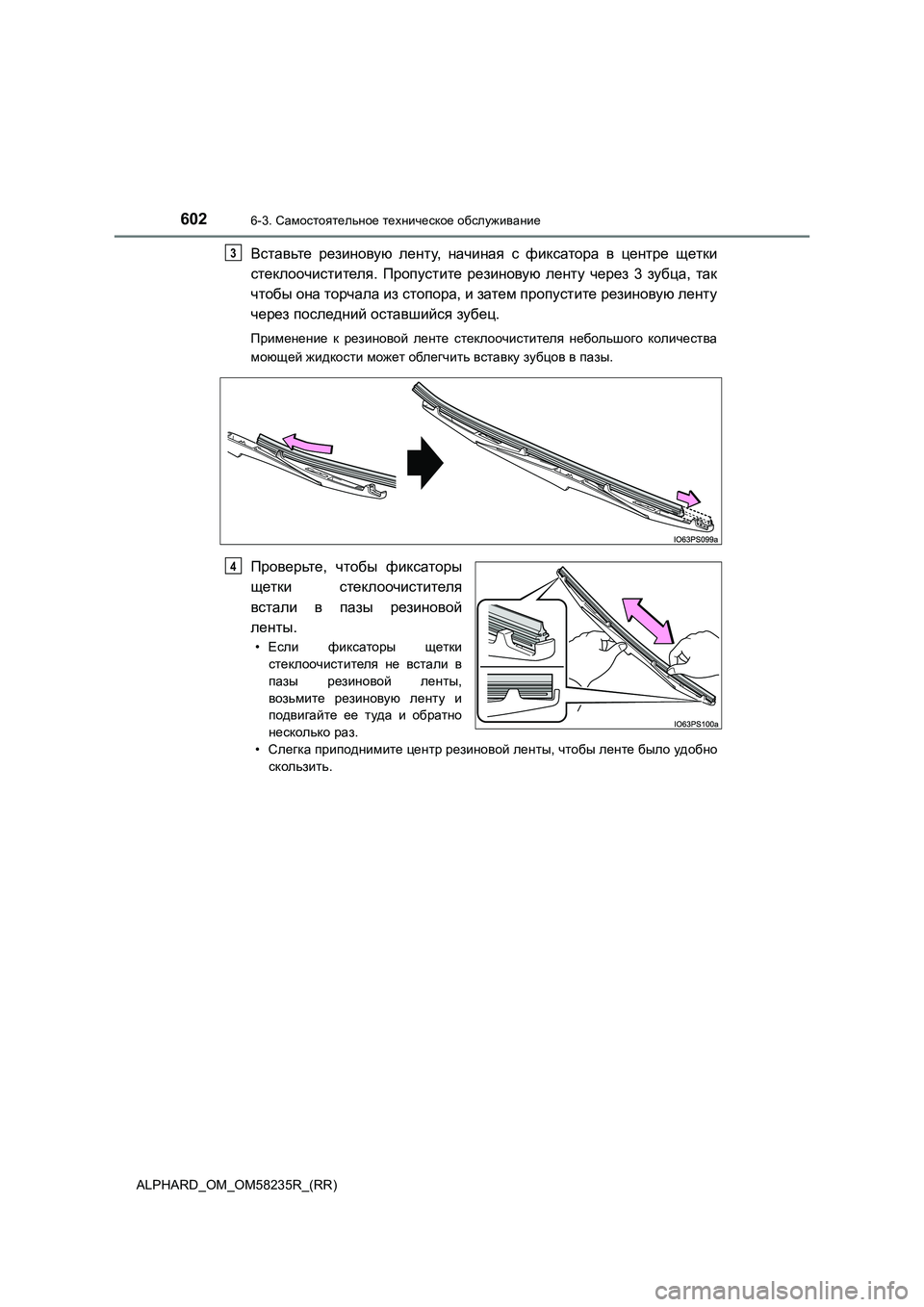

Вставьте резиновую ленту, начиная с фиксатора в центре щетки
стеклоочистителя. Пропустите резиновую ленту через 3 зубца, так
чтобы она торчала из стопора, и затем пропустите резиновую лент у
через последний оставшийся зубец.
Применение к резиновой ленте стеклоочистителя небольшого количе ства
моющей жидкости может облегчить вставку зубцов в пазы.
Проверьте, чтобы фиксаторы
щетки стеклоочистителя
встали в пазы резиновой
ленты.
• Если фиксаторы щетки
стеклоочистителя не встали в
пазы резиновой ленты,
возьмите резиновую ленту и
подвигайте ее туда и обратно
несколько раз.
• Слегка приподнимите центр резиновой ленты, чтобы ленте было уд обно
скользить.
3
4

6036-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем

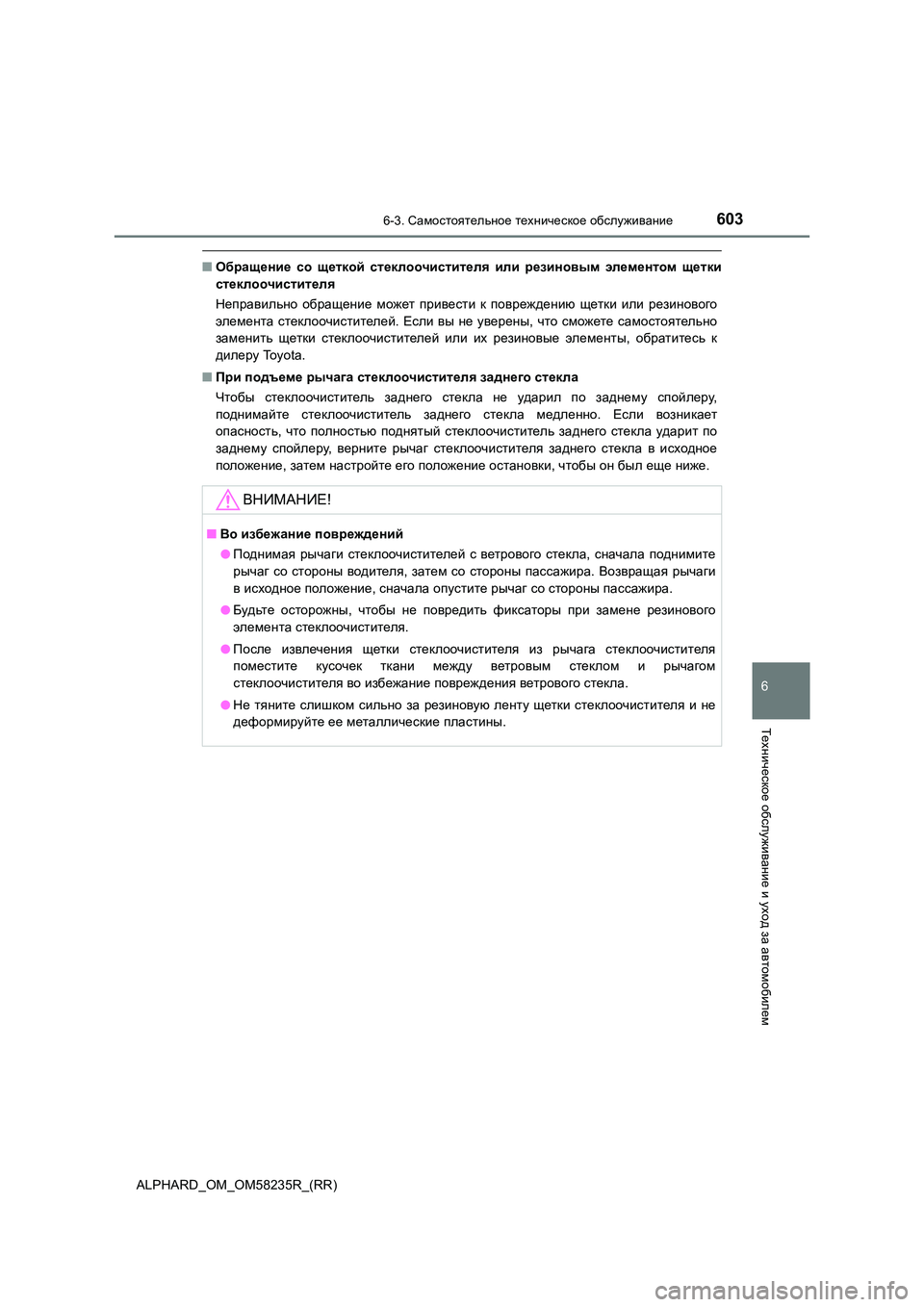

■Обращение со щеткой стеклоочистителя или резиновым элементом щетки
стеклоочистителя
Неправильно обращение может привести к повреждению щетки или ре зинового
элемента стеклоочистителей. Если вы не уверены, что сможете сам остоятельно
заменить щетки стеклоочистителей или их резиновые элементы, обр атитесь к
дилеру Toyota.
■ При подъеме рычага стеклоочистителя заднего стекла
Чтобы стеклоочиститель заднего стекла не ударил по заднему спой леру,
поднимайте стеклоочиститель заднего стекла медленно. Если возни кает
опасность, что полностью поднятый стеклоочиститель заднего стек ла ударит по
заднему спойлеру, верните рычаг стеклоочистителя заднего стекла в исходное
положение, затем настройте его положение остановки, чтобы он бы л еще ниже.
ВНИМАНИЕ!
■Во избежание повреждений
● Поднимая рычаги стеклоочистителей с ветрового стекла, сначала поднимите
рычаг со стороны водителя, затем со стороны пассажира. Возвраща я рычаги
в исходное положение, сначала опустите рычаг со стороны пассажи ра.
● Будьте осторожны, чтобы не повредить фиксаторы при замене резинового
элемента стеклоочистителя.
● После извлечения щетки стеклоочистителя из рычага стеклоочистителя
поместите кусочек ткани между ветровым стеклом и рычагом
стеклоочистителя во избежание повреждения ветрового стекла.
● Не тяните слишком сильно за резиновую ленту щетки стеклоочистителя и не
деформируйте ее металлические пластины.

6046-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)

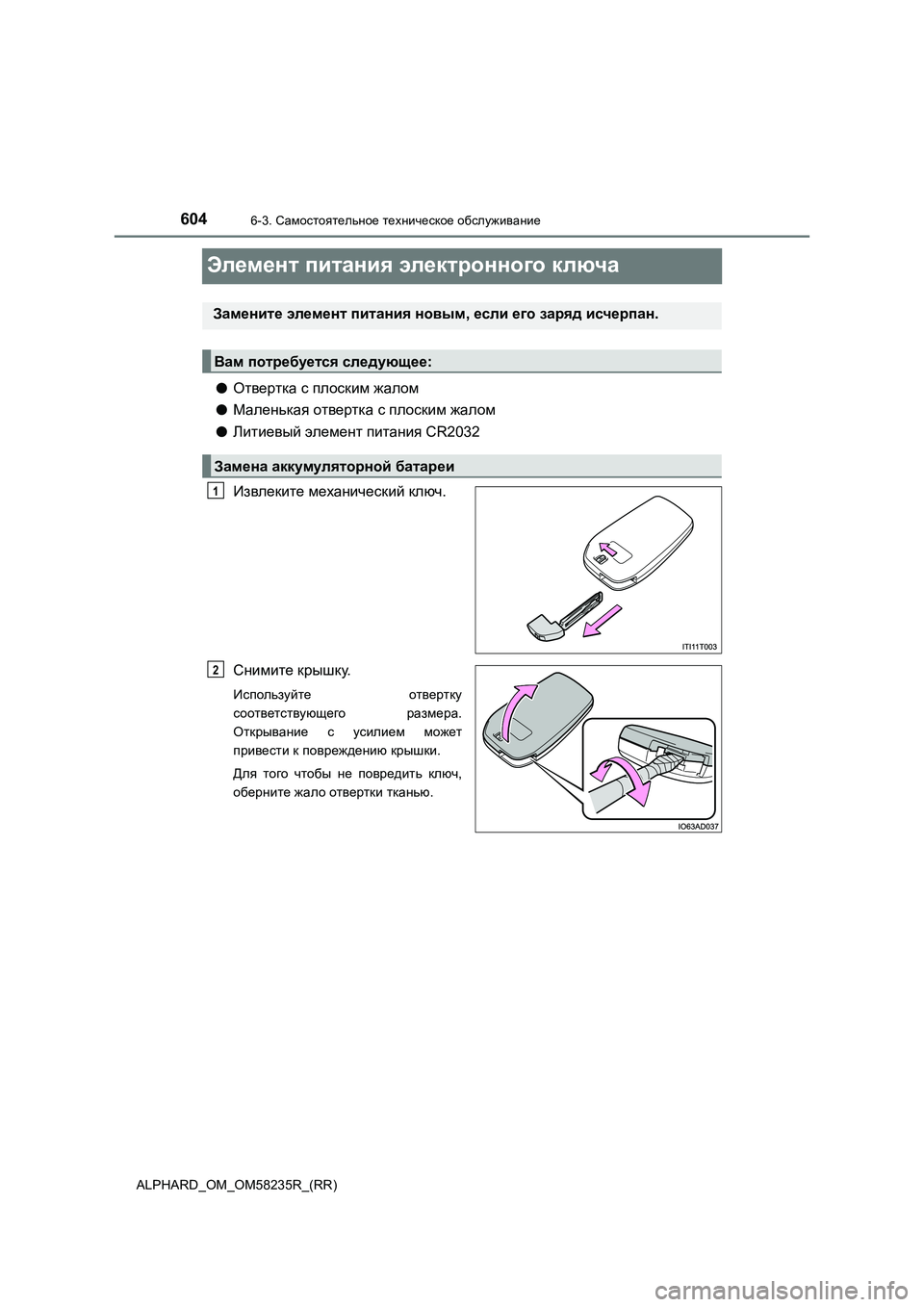

Элемент питания электронного ключа
●Отвертка с плоским жалом
●Маленькая отвертка с плоским жалом
●Литиевый элемент питания CR2032
Извлеките механический ключ.
Снимите крышку.
Используйте отвертку
соответствующего размера.
Открывание с усилием может
привести к повреждению крышки.
Для того чтобы не повредить ключ,
оберните жало отвертки тканью.
Замените элемент питания новым, если его заряд исчерпан.
Вам потребуется следующее:
Замена аккумуляторной батареи
1
2

6056-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем

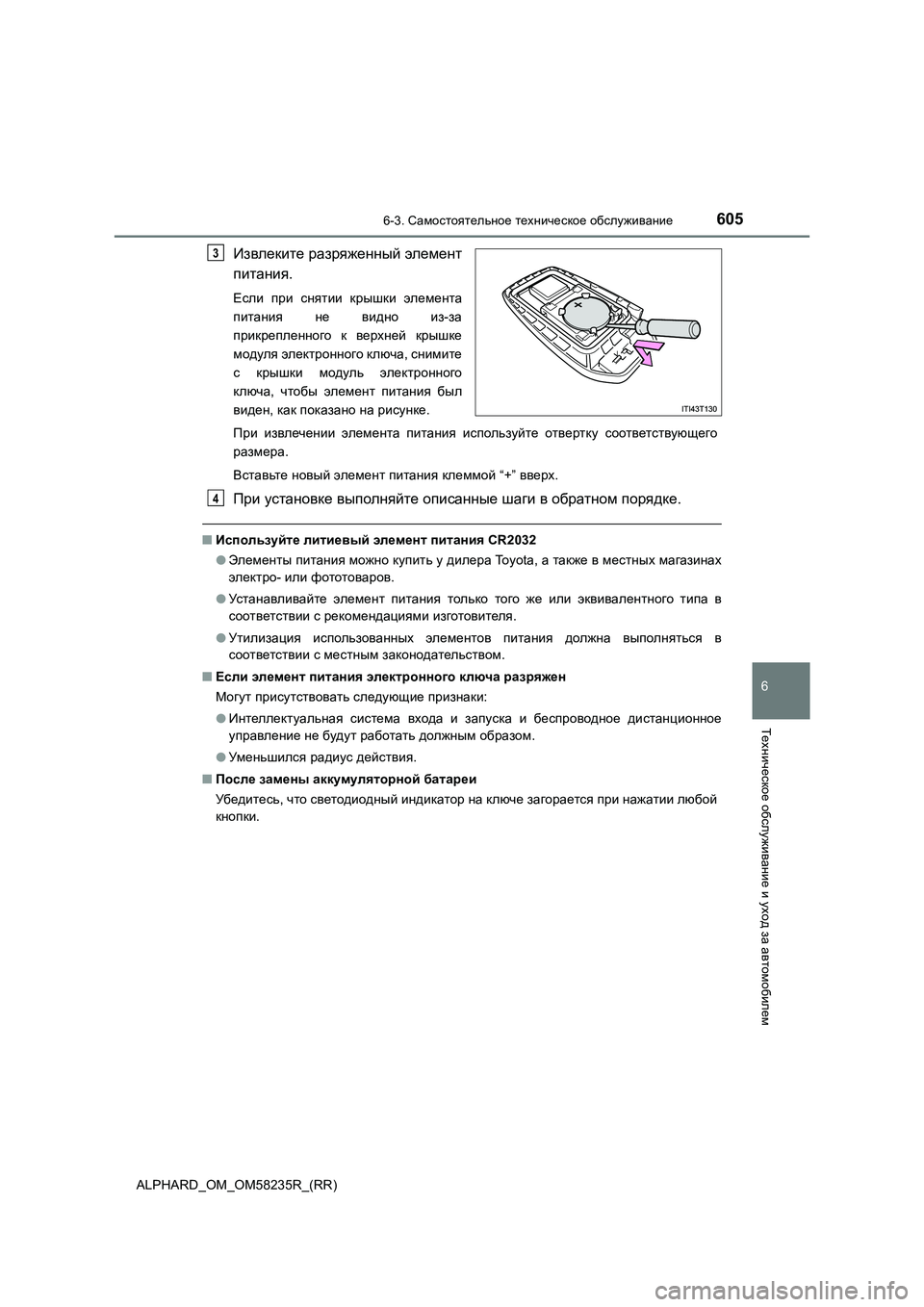

Извлеките разряженный элемент
питания.
Если при снятии крышки элемента
питания не видно из-за
прикрепленного к верхней крышке
модуля электронного ключа, снимите
с крышки модуль электронного
ключа, чтобы элемент питания был
виден, как показано на рисунке.
При извлечении элемента питания используйте отвертку соответствующего
размера.
Вставьте новый элемент питания клеммой “+” вверх.
При установке выполняйте описанные шаги в обратном порядке.
■Используйте литиевый элемент питания CR2032
●Элементы питания можно купить у дилера Toyota, а также в местных магазинах
электро- или фототоваров.
●Устанавливайте элемент питания только того же или эквивалентного типа в
соответствии с рекомендациями изготовителя.
●Утилизация использованных элементов питания должна выполняться в
соответствии с местным законодательством.
■Если элемент питания электронного ключа разряжен
Могут присутствовать следующие признаки:
●Интеллектуальная система входа и запуска и беспроводное дистанционное
управление не будут работать должным образом.
●Уменьшился радиус действия.
■После замены аккумуляторной батареи
Убедитесь, что светодиодный индикатор на ключе загорается при нажатии любой
кнопки.
3
4

6066-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)

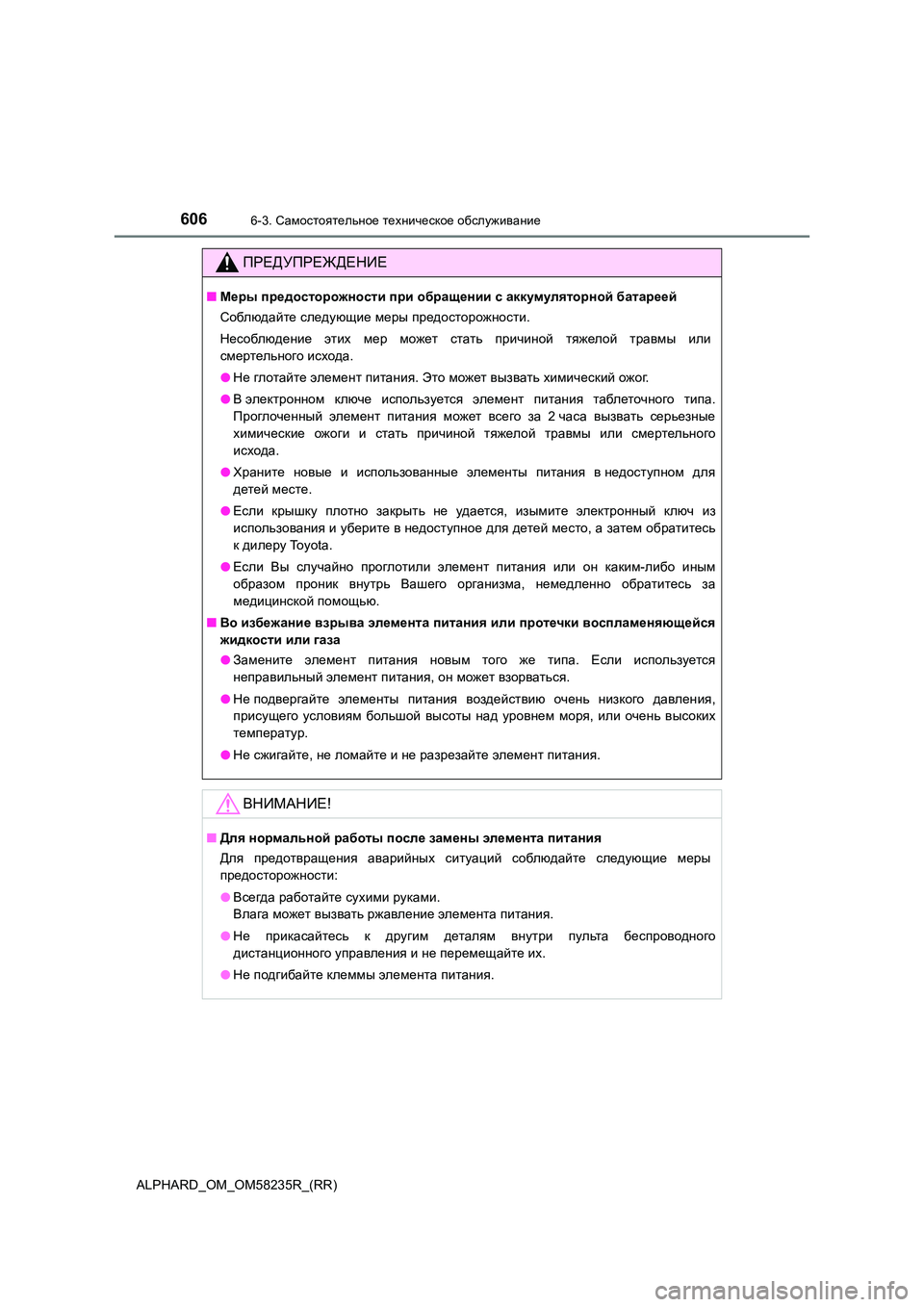

ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с аккумуляторной батареей
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
● Не глотайте элемент питания. Это может вызвать химический ожог.
● В электронном ключе используется элемент питания таблеточного типа.
Проглоченный элемент питания может всего за 2 часа вызвать серье зные
химические ожоги и стать причиной тяжелой травмы или смертельно го
исхода.
● Храните новые и использованные элементы питания в недоступном для
детей месте.
● Если крышку плотно закрыть не удается, изымите электронный ключ из
использования и уберите в недоступное для детей место, а затем о братитесь
к дилеру Toyota.
● Если Вы случайно проглотили элемент питания или он каким-либо иным
образом проник внутрь Вашего организма, немедленно обратитесь з а
медицинской помощью.
■ Во избежание взрыва элемента питания или протечки воспламеняющейся
жидкости или газа
● Замените элемент питания новым того же типа. Если используется
неправильный элемент питания, он может взорваться.
● Не подвергайте элементы питания воздействию очень низкого давления,
присущего условиям большой высоты над уровнем моря, или очень в ысоких
температур.
● Не сжигайте, не ломайте и не разрезайте элемент питания.
ВНИМАНИЕ!
■Для нормальной работы после замены элемента питания
Для предотвращения аварийных ситуаций соблюдайте следующие меры
предосторожности:
● Всегда работайте сухими руками.
Влага может вызвать ржавление элемента питания.
● Не прикасайтесь к другим деталям внутри пульта беспроводного
дистанционного управления и не перемещайте их.
● Не подгибайте клеммы элемента питания.

6076-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем

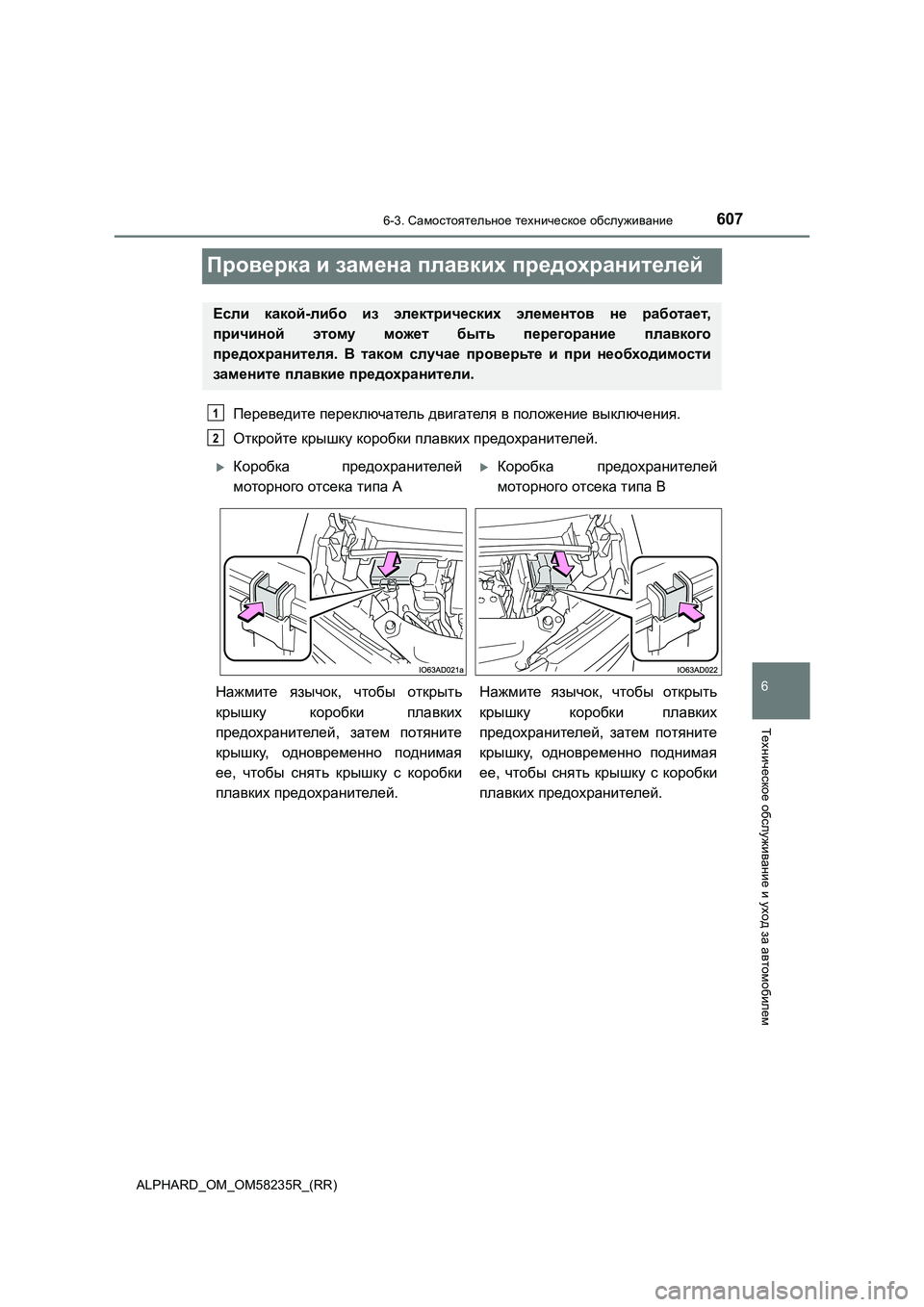

Проверка и замена плавких предохранителей
Переведите переключатель двигателя в положение выключения.
Откройте крышку коробки плавких предохранителей.
Если какой-либо из электрических элементов не работает,
причиной этому может быть перегорание плавкого
предохранителя. В таком случае проверьте и при необходимости
замените плавкие предохранители.
1
2
Коробка предохранителей
моторного отсека типа AКоробка предохранителей
моторного отсека типа В
Нажмите язычок, чтобы открыть
крышку коробки плавких
предохранителей, затем потяните
крышку, одновременно поднимая
ее, чтобы снять крышку с коробки
плавких предохранителей.Нажмите язычок, чтобы открыть
крышку коробки плавких
предохранителей, затем потяните
крышку, одновременно поднимая
ее, чтобы снять крышку с коробки
плавких предохранителей.

6086-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)

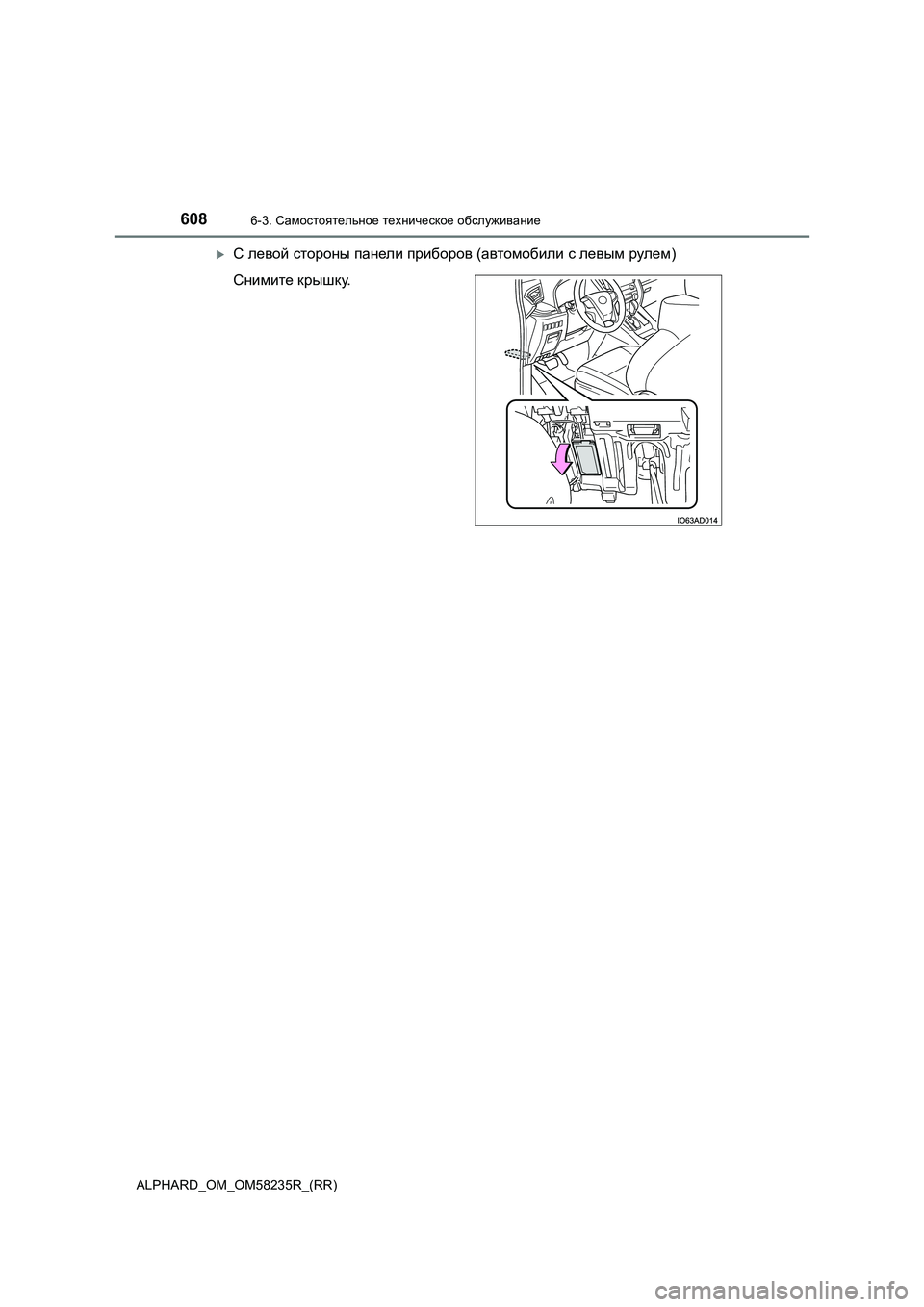

С левой стороны панели приборов (автомобили с левым рулем)
Снимите крышку.

6096-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем

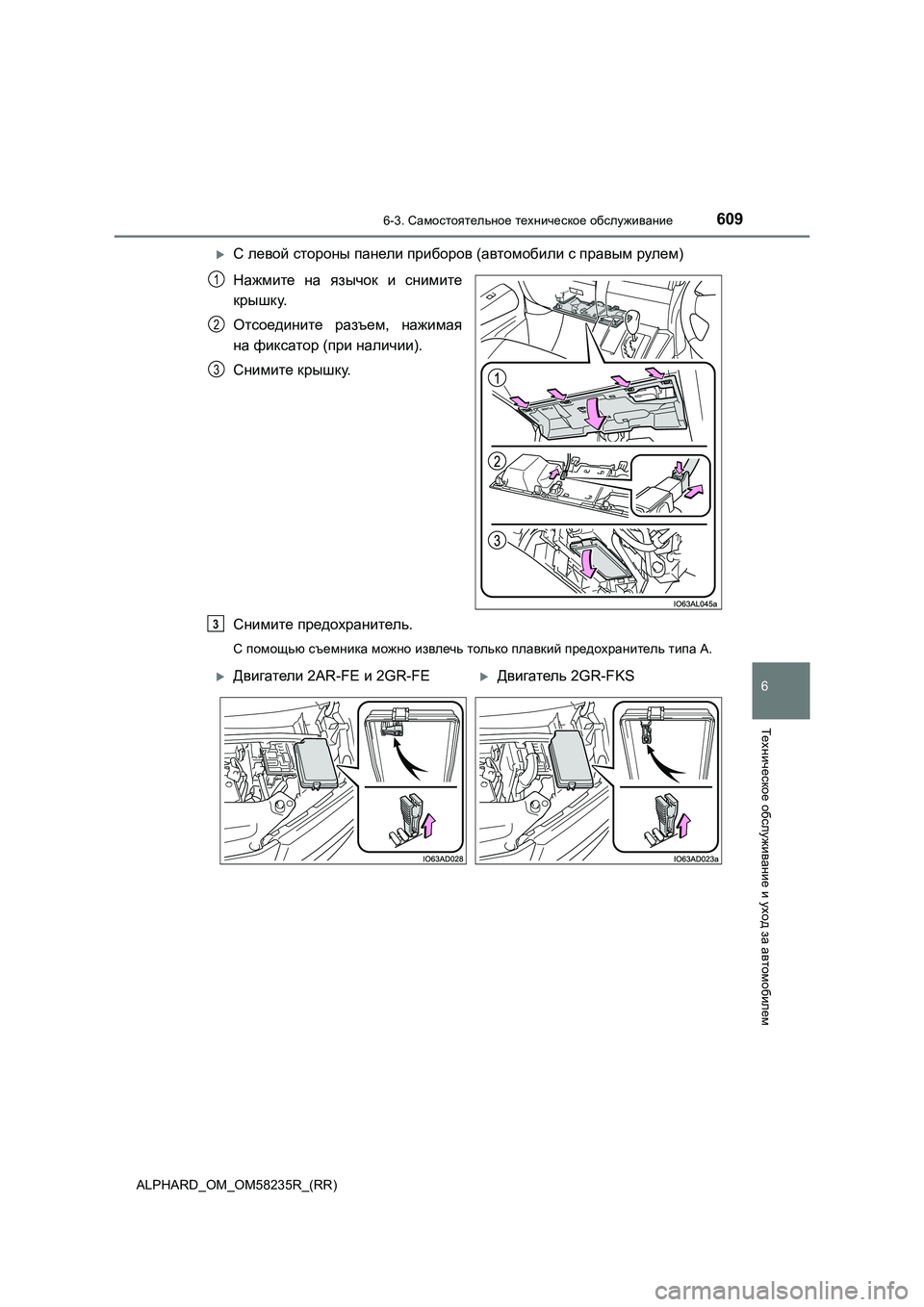

С левой стороны панели приборов (автомобили с правым рулем)
Нажмите на язычок и снимите
крышку.
Отсоедините разъем, нажимая
на фиксатор (при наличии).
Снимите крышку.
Снимите предохранитель.
С помощью съемника можно извлечь только плавкий предохранитель типа A.
1
2
3
3
Двигатели 2AR-FE и 2GR-FEДвигатель 2GR-FKS

6106-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)

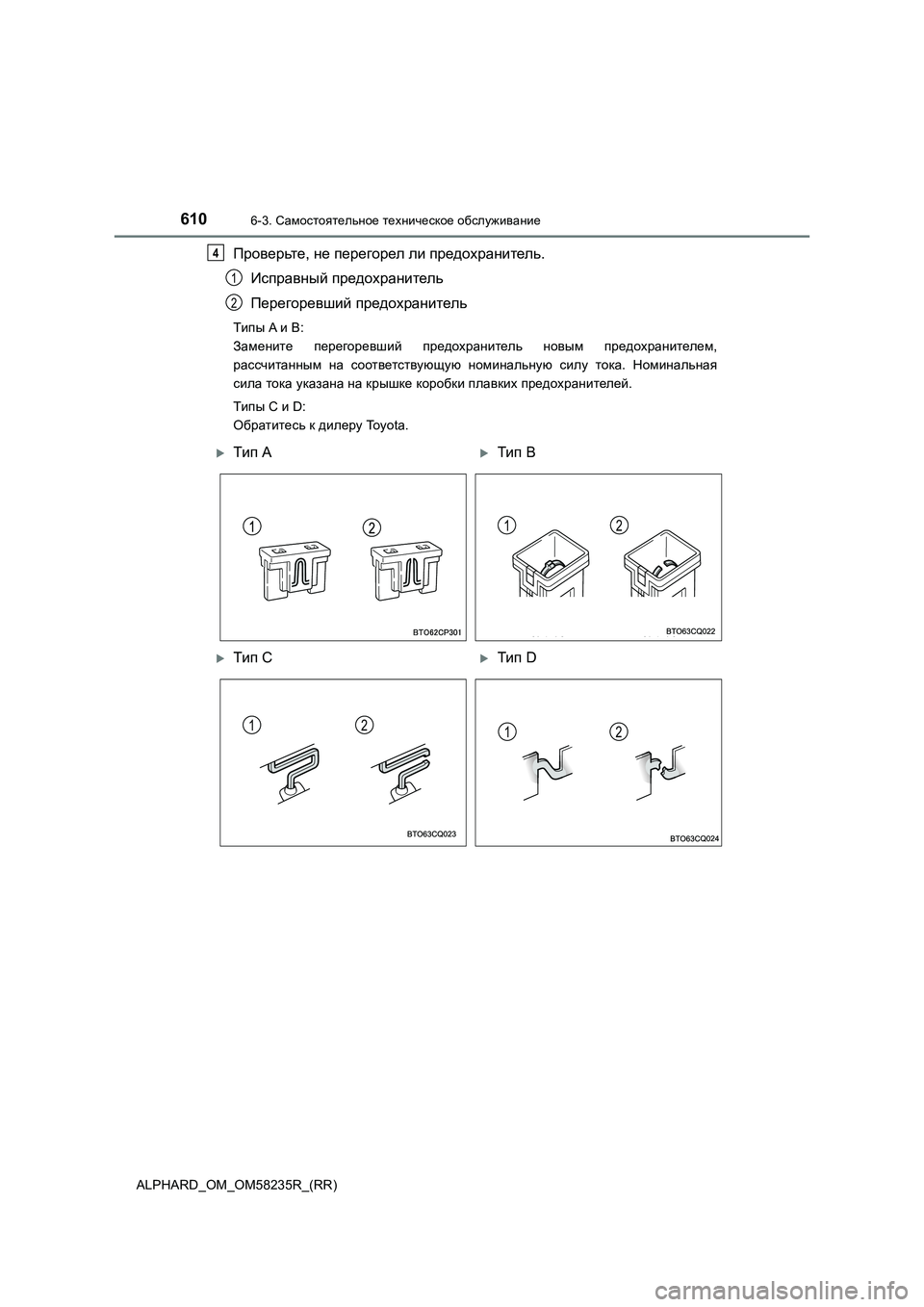

Проверьте, не перегорел ли предохранитель.
Исправный предохранитель
Перегоревший предохранитель
Типы A и B:
Замените перегоревший предохранитель новым предохранителем,
рассчитанным на соответствующую номинальную силу тока. Номинальная
сила тока указана на крышке коробки плавких предохранителей.
Типы C и D:
Обратитесь к дилеру Toyota.
4
1
2
Ти п AТип B
Ти п СТип D
21
