6317-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7

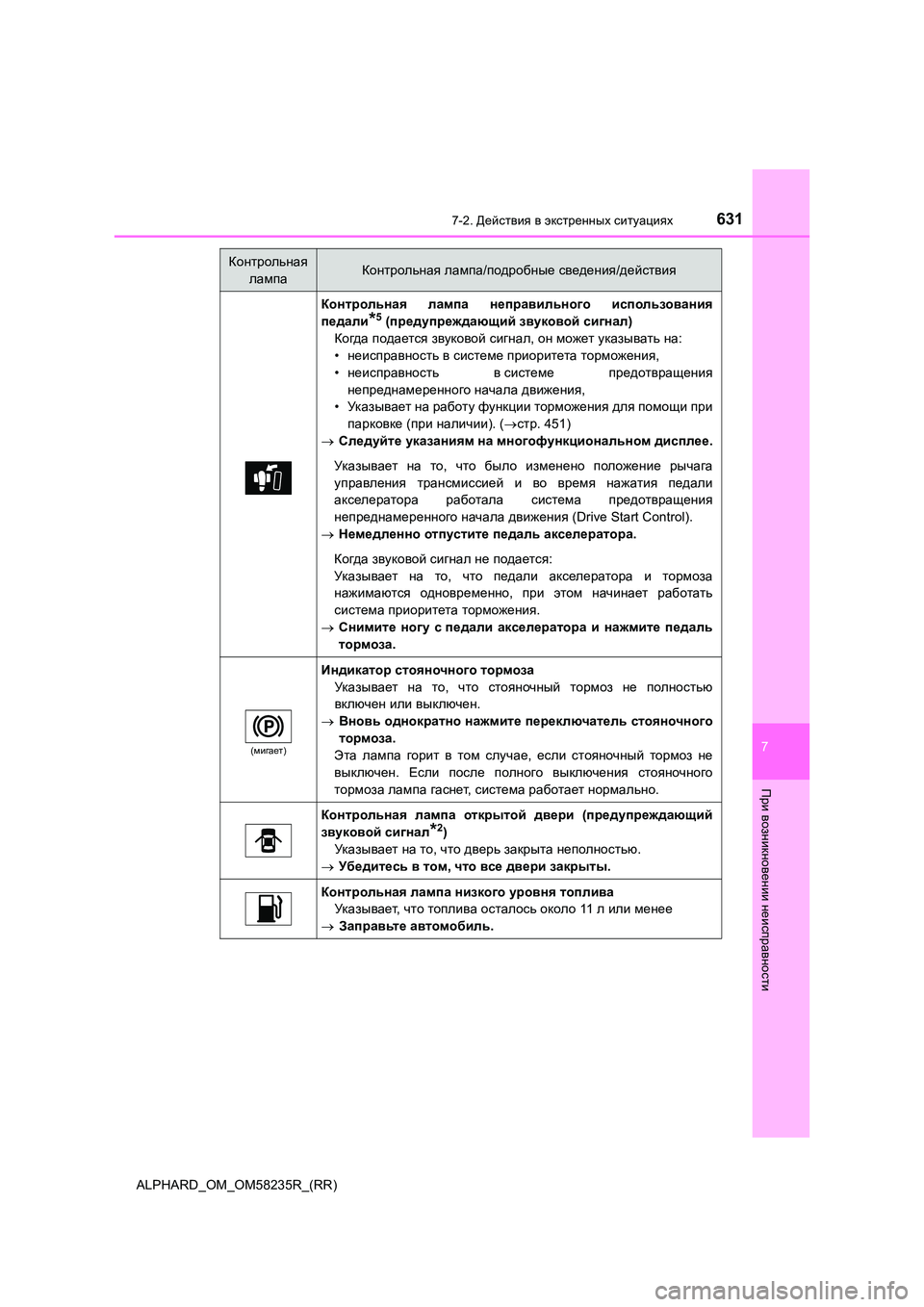

При возникновении неисправности
Контрольная лампа неправильного использования
педали*5 (предупреждающий звуковой сигнал)
Когда подается звуковой сигнал, он может указывать на:
• неисправность в системе приоритета торможения,
• неисправность в системе предотвращения
непреднамеренного начала движения,
• Указывает на работу функции торможения для помощи при
парковке (при наличии). ( стр. 451)
 Следуйте указаниям на многофункциональном дисплее.
Указывает на то, что было изменено положение рычага
управления трансмиссией и во время нажатия педали
акселератора работала система предотвращения
непреднамеренного начала движения (Drive Start Control).
 Немедленно отпустите педаль акселератора.
Когда звуковой сигнал не подается:
Указывает на то, что педали акселератора и тормоза
нажимаются одновременно, при этом начинает работать
система приоритета торможения.
 Снимите ногу с педали акселератора и нажмите педаль
тормоза.
(мигает)
Индикатор стояночного тормоза
Указывает на то, что стояночный тормоз не полностью
включен или выключен.
 Вновь однократно нажмите переключатель стояночного
тормоза.
Эта лампа горит в том случае, если стояночный тормоз не
выключен. Если после полного выключения стояночного
тормоза лампа гаснет, система работает нормально.
Контрольная лампа открытой двери (предупреждающий
звуковой сигнал*2)
Указывает на то, что дверь закрыта неполностью.
 Убедитесь в том, что все двери закрыты.
Контрольная лампа низкого уровня топлива
Указывает, что топлива осталось около 11 л или менее
 Заправьте автомобиль.
Контрольная
лампаКонтрольная лампа/подробные сведения/действия

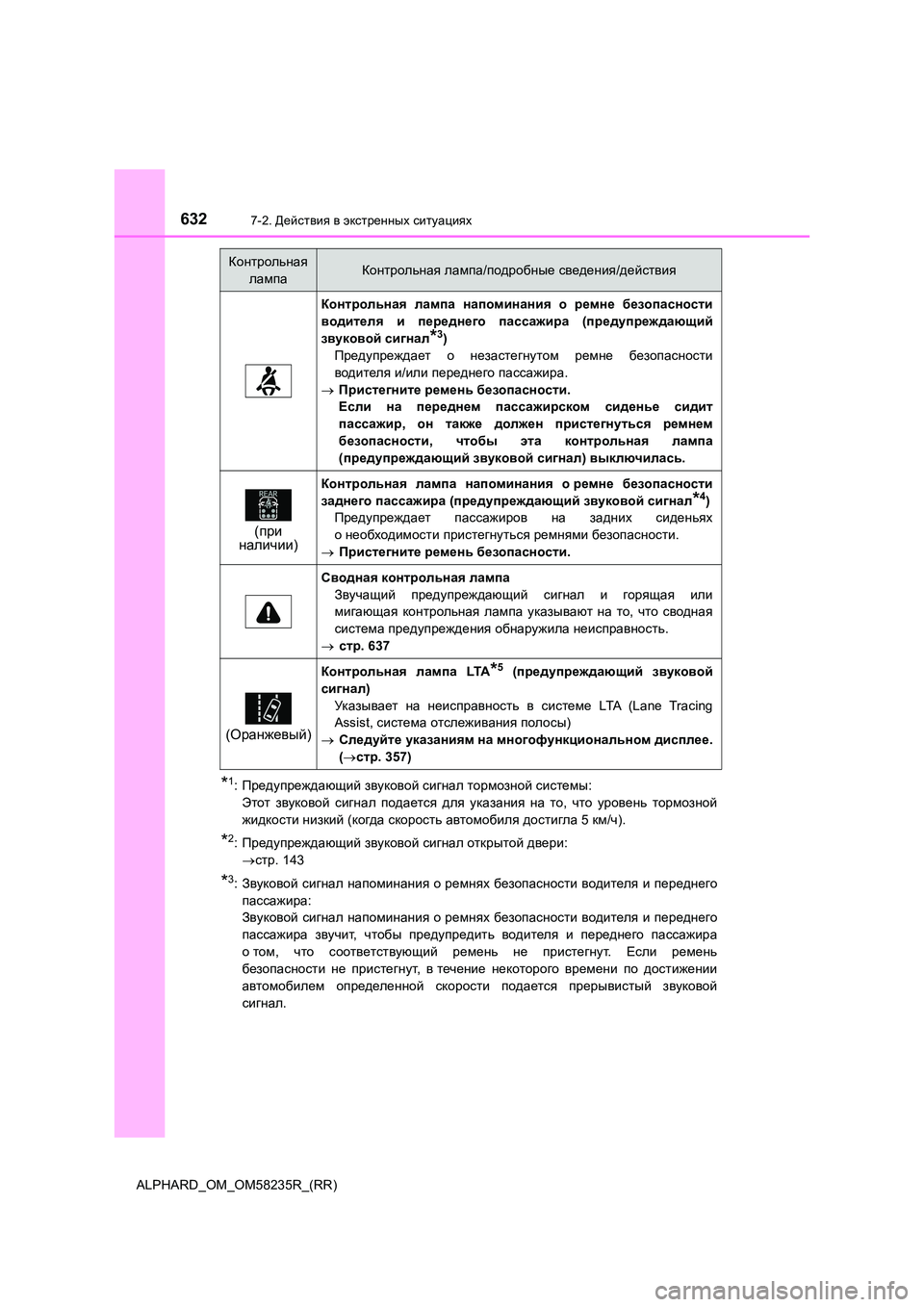

6327-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
*1: Предупреждающий звуковой сигнал тормозной системы:
Этот звуковой сигнал подается для указания на то, что уровень т ормозной
жидкости низкий (когда скорость автомобиля достигла 5 км/ч).
*2: Предупреждающий звуковой сигнал открытой двери:
 стр. 143
*3: Звуковой сигнал напоминания о ремнях безопасности водителя и переднего
пассажира:
Звуковой сигнал напоминания о ремнях безопасности водителя и пер еднего
пассажира звучит, чтобы предупредить водителя и переднего пасса жира
о том, что соответствующий ремень не пристегнут. Если ремень
безопасности не пристегнут, в течение некоторого времени по дост ижении
автомобилем определенной скорости подается прерывистый звуковой
сигнал.
Контрольная лампа напоминания о ремне безопасности
водителя и переднего пассажира (предупреждающий
звуковой сигнал*3)
Предупреждает о незастегнутом ремне безопасности
водителя и/или переднего пассажира.
 Пристегните ремень безопасности.
Если на переднем пассажирском сиденье сидит
пассажир, он также должен пристегнуться ремнем
безопасности, чтобы эта контрольная лампа
(предупреждающий звуковой сигнал) выключилась.
(при наличии)
Контрольная лампа напоминания о ремне безопасности
заднего пассажира (предупреждающий звуковой сигнал*4)
Предупреждает пассажиров на задних сиденьях
о необходимости пристегнуться ремнями безопасности.
 Пристегните ремень безопасности.
Сводная контрольная лампа
Звучащий предупреждающий сигнал и горящая или
мигающая контрольная лампа указывают на то, что сводная
система предупреждения обнаружила неисправность.
 стр. 637
(Оранжевый)
Контрольная лампа LTA*5 (предупреждающий звуковой
сигнал)
Указывает на неисправность в системе LTA (Lane Tracing
Assist, система отслеживания полосы)
 Следуйте указаниям на многофункциональном дисплее.
( стр. 357)
Контрольная
лампаКонтрольная лампа/подробные сведения/действия

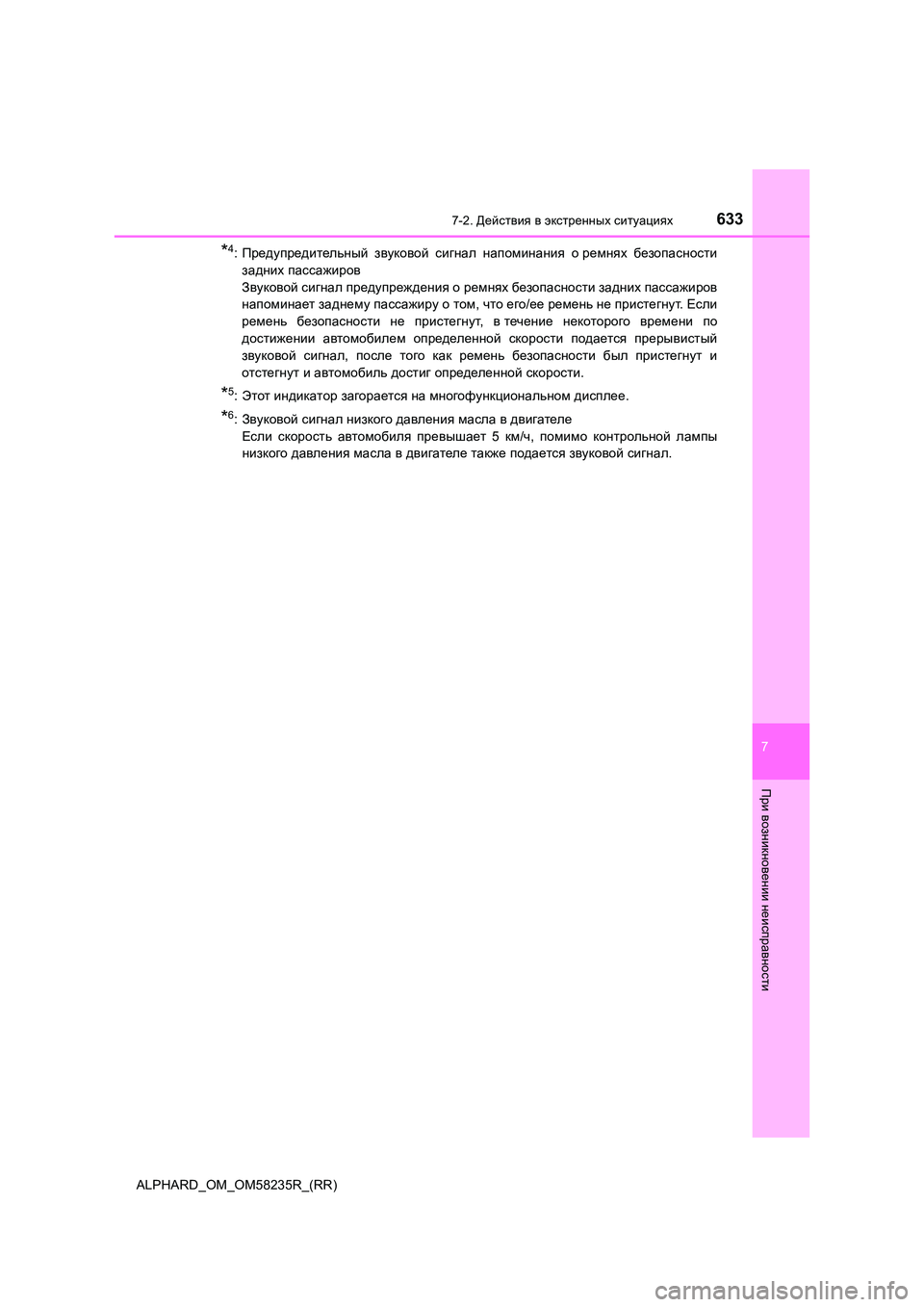

6337-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
*4: Предупредительный звуковой сигнал напоминания о ремнях безопасности
задних пассажиров
Звуковой сигнал предупреждения о ремнях безопасности задних пасс ажиров
напоминает заднему пассажиру о том, что его/ее ремень не пристег нут. Если
ремень безопасности не пристегнут, в течение некоторого времени по
достижении автомобилем определенной скорости подается прерывист ый
звуковой сигнал, после того как ремень безопасности был пристег нут и
отстегнут и автомобиль достиг определенной скорости.
*5: Этот индикатор загорается на многофункциональном дисплее.
*6: Звуковой сигнал низкого давления масла в двигателе
Если скорость автомобиля превышает 5 км/ч, помимо контрольной л ампы
низкого давления масла в двигателе также подается звуковой сигн ал.

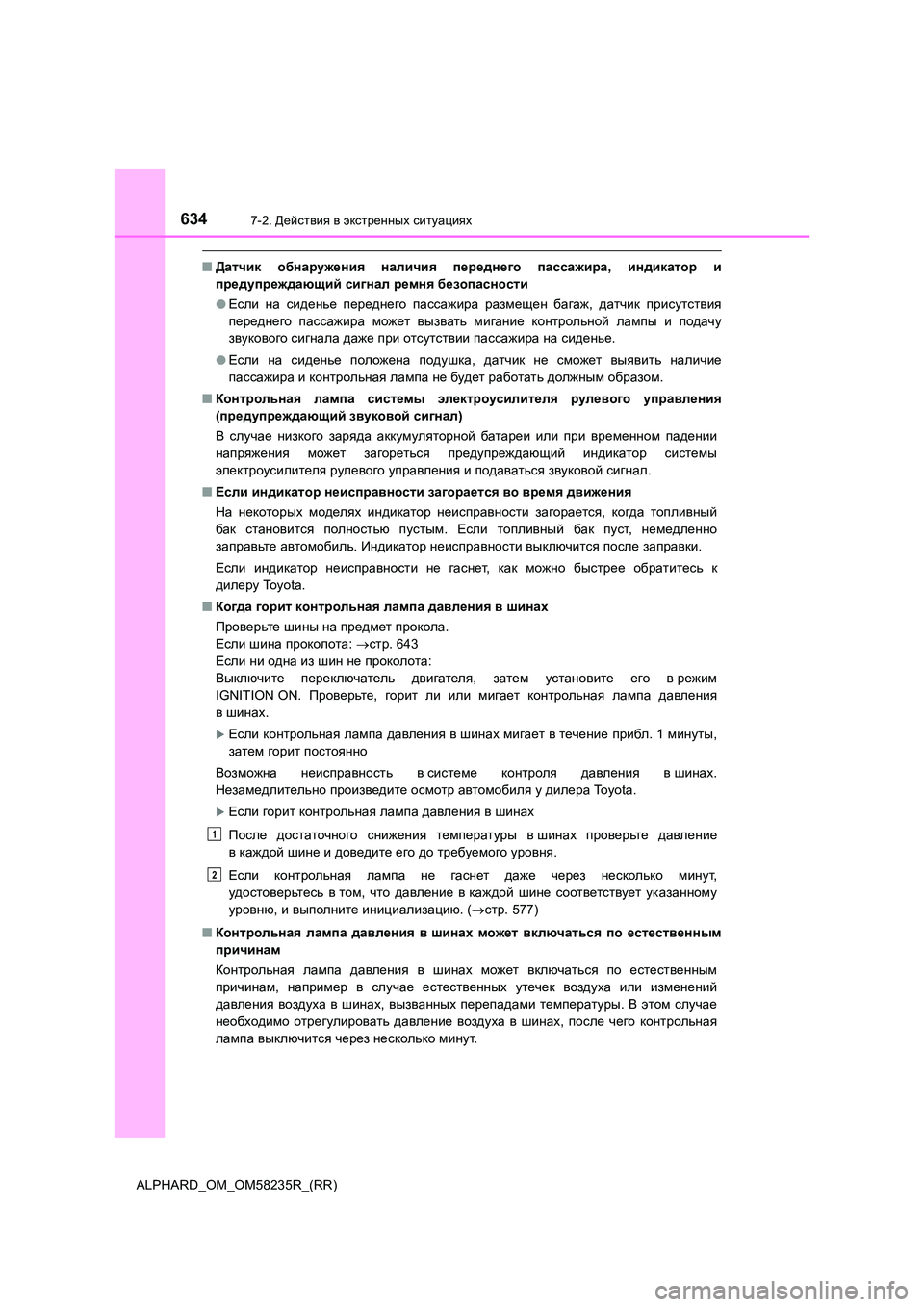

6347-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
■Датчик обнаружения наличия переднего пассажира, индикатор и
предупреждающий сигнал ремня безопасности
● Если на сиденье переднего пассажира размещен багаж, датчик присутствия
переднего пассажира может вызвать мигание контрольной лампы и п одачу
звукового сигнала даже при отсутствии пассажира на сиденье.
● Если на сиденье положена подушка, датчик не сможет выявить наличие
пассажира и контрольная лампа не будет работать должным образом .
■ Контрольная лампа системы электроусилителя рулевого управления
(предупреждающий звуковой сигнал)
В случае низкого заряда аккумуляторной батареи или при временно м падении
напряжения может загореться предупреждающий индикатор системы
электроусилителя рулевого управления и подаваться звуковой сигн ал.
■ Если индикатор неисправности загорается во время движения
На некоторых моделях индикатор неисправности загорается, когда топливный
бак становится полностью пустым. Если топливный бак пуст, немед ленно
заправьте автомобиль. Индикатор неисправности выключится после заправки.
Если индикатор неисправности не гаснет, как можно быстрее обрат итесь к
дилеру Toyota.
■ Когда горит контрольная лампа давления в шинах
Проверьте шины на предмет прокола.
Если шина проколота: стр. 643
Если ни одна из шин не проколота:
Выключите переключатель двигателя, затем установите его в режим
IGNITION ON. Проверьте, горит ли или мигает контрольная лампа да вления
вшинах.
Если контрольная лампа давления в шинах мигает в течение прибл. 1 минуты,
затем горит постоянно
Возможна неисправность в системе контроля давления в шинах.
Незамедлительно произведите осмотр автомобиля у дилера Toyota.
Если горит контрольная лампа давления в шинах
После достаточного снижения температуры в шинах проверьте давлен ие
в каждой шине и доведите его до требуемого уровня.
Если контрольная лампа не гаснет даже через несколько минут,
удостоверьтесь в том, что давление в каждой шине соответствует ук азанному
уровню, и выполните инициализацию. ( стр. 577)
■ Контрольная лампа давления в шинах может включаться по естественным
причинам
Контрольная лампа давления в шинах может включаться по естестве нным
причинам, например в случае естественных утечек воздуха или изм енений
давления воздуха в шинах, вызванных перепадами температуры. В э том случае
необходимо отрегулировать давление воздуха в шинах, после чего контрольная
лампа выключится через несколько минут.
1
2

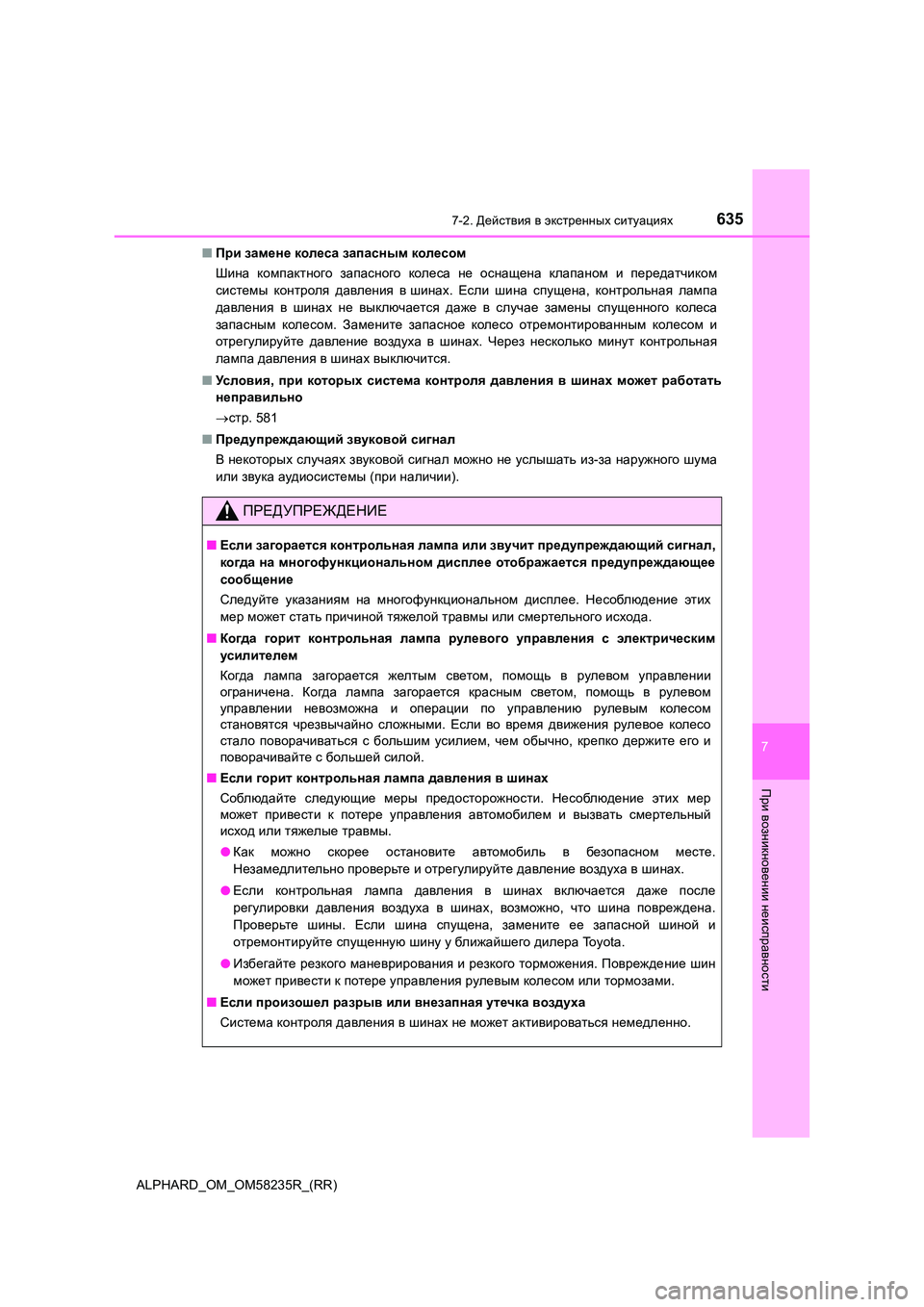

6357-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
■При замене колеса запасным колесом
Шина компактного запасного колеса не оснащена клапаном и переда тчиком
системы контроля давления в шинах. Если шина спущена, контрольна я лампа
давления в шинах не выключается даже в случае замены спущенного колеса
запасным колесом. Замените запасное колесо отремонтированным ко лесом и
отрегулируйте давление воздуха в шинах. Через несколько минут к онтрольная
лампа давления в шинах выключится.
■ Условия, при которых система контроля давления в шинах может работать
неправильно
 стр. 581
■ Предупреждающий звуковой сигнал
В некоторых случаях звуковой сигнал можно не услышать из-за нар ужного шума
или звука аудиосистемы (при наличии).
ПРЕДУПРЕЖДЕНИЕ
■ Если загорается контрольная лампа или звучит предупреждающий сигнал,
когда на многофункциональном дисплее отображается предупреждающ ее
сообщение
Следуйте указаниям на многофункциональном дисплее. Несоблюдение этих
мер может стать причиной тяжелой травмы или смертельного исхода .
■ Когда горит контрольная лампа рулевого управления с электрическим
усилителем
Когда лампа загорается желтым светом, помощь в рулевом управлен ии
ограничена. Когда лампа загорается красным светом, помощь в рул евом
управлении невозможна и операции по управлению рулевым колесом
становятся чрезвычайно сложными. Если во время движения рулевое колесо
стало поворачиваться с большим усилием, чем обычно, крепко держ ите его и
поворачивайте с большей силой.
■ Если горит контрольная лампа давления в шинах
Соблюдайте следующие меры предосторожности. Несоблюдение этих м ер
может привести к потере управления автомобилем и вызвать смерте льный
исход или тяжелые травмы.
● Как можно скорее остановите автомобиль в безопасном месте.
Незамедлительно проверьте и отрегулируйте давление воздуха в ши нах.
● Если контрольная лампа давления в шинах включается даже после
регулировки давления воздуха в шинах, возможно, что шина повреж дена.
Проверьте шины. Если шина спущена, замените ее запасной шиной и
отремонтируйте спущенную шину у ближайшего дилера Toyota.
● Избегайте резкого маневрирования и резкого торможения. Повреждение шин
может привести к потере управления рулевым колесом или тормозам и.
■ Если произошел разрыв или внезапная утечка воздуха
Система контроля давления в шинах не может активироваться немедл енно.

6367-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)

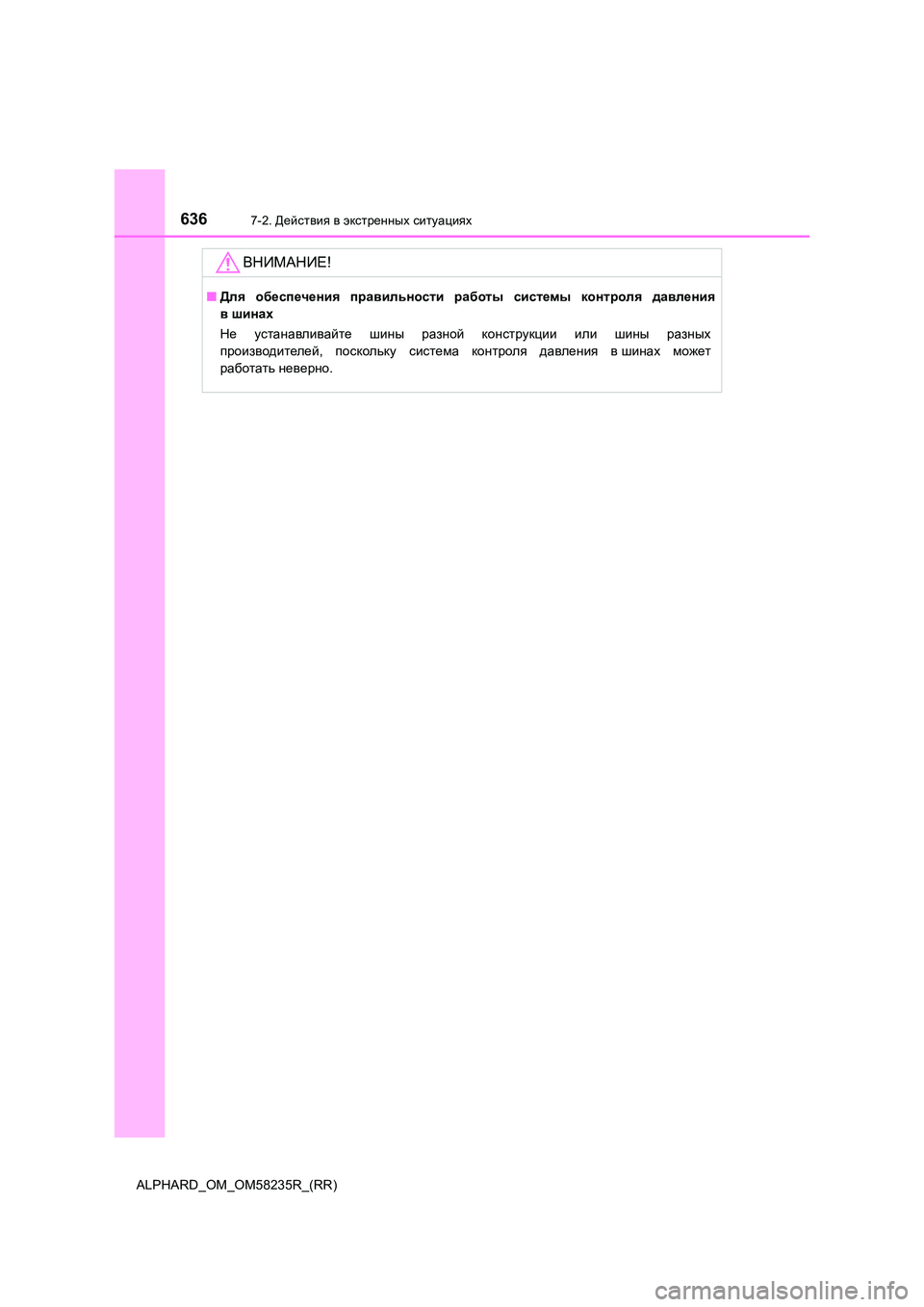

ВНИМАНИЕ!
■Для обеспечения правильности работы системы контроля давления
вшинах
Не устанавливайте шины разной конструкции или шины разных
производителей, поскольку система контроля давления в шинах може т
работать неверно.

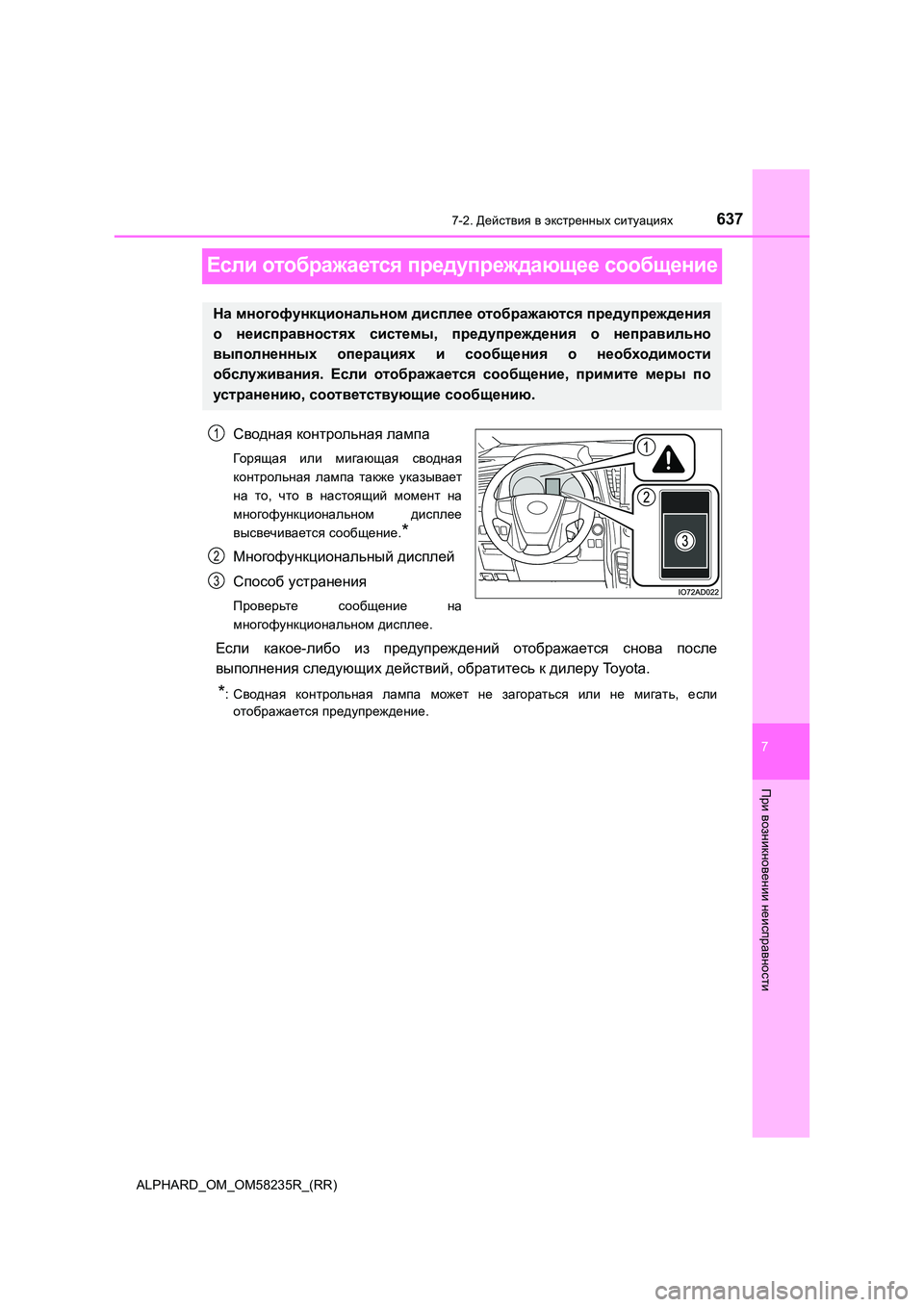

6377-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
Если отображается предупреждающее сообщение
Сводная контрольная лампа
Горящая или мигающая сводная
контрольная лампа также указывает
на то, что в настоящий момент на
многофункциональном дисплее
высвечивается сообщение.*
Многофункциональный дисплей
Способ устранения
Проверьте сообщение на
многофункциональном дисплее.
Если какое-либо из предупреждений отображается снова после
выполнения следующих действий, обратитесь к дилеру Toyota.
*:Сводная контрольная лампа может не загораться или не мигать, е сли
отображается предупреждение.
На многофункциональном дисплее отображаются предупреждения
о неисправностях системы, предупреждения о неправильно
выполненных операциях и сообщения о необходимости
обслуживания. Если отображается сообщение, примите меры по
устранению, соответствующие сообщению.
1
2
3

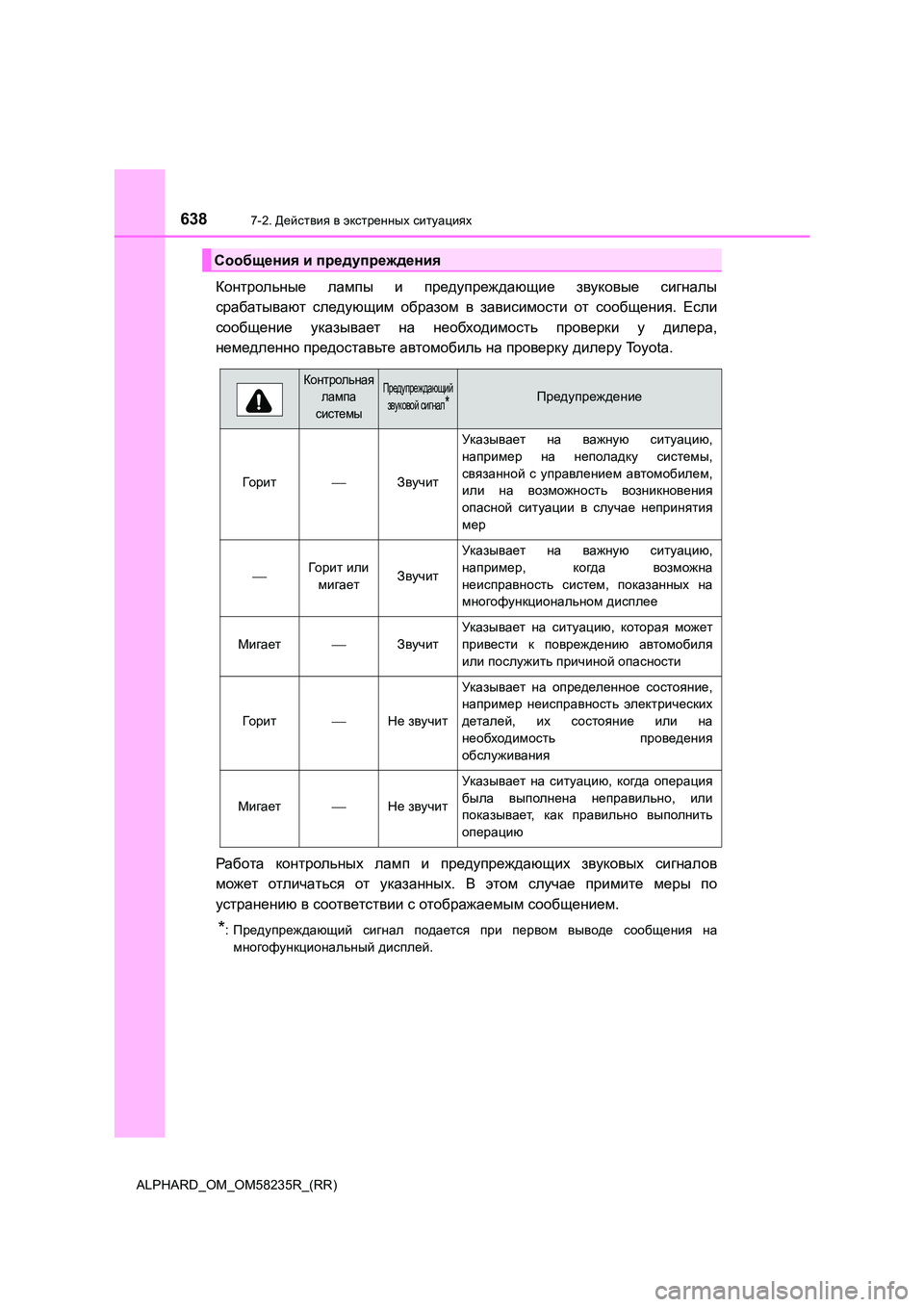

6387-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
Контрольные лампы и предупреждающие звуковые сигналы
срабатывают следующим образом в зависимости от сообщения. Если
сообщение указывает на необходимость проверки у дилера,
немедленно предоставьте автомобиль на проверку дилеру Toyota.
Работа контрольных ламп и предупреждающих звуковых сигналов
может отличаться от указанных. В этом случае примите меры по
устранению в соответствии с отображаемым сообщением.
*: Предупреждающий сигнал подается при первом выводе сообщения на
многофункциональный дисплей.
Сообщения и предупреждения
Контрольная
лампа
системы
Предупреждающий
звуковой сигнал*Предупреждение
Горит Звучит
Указывает на важную ситуацию,
например на неполадку системы,
связанной с управлением автомобилем,
или на возможность возникновения
опасной ситуации в случае непринятия
мер
Горит или
мигаетЗвучит
Указывает на важную ситуацию,
например, когда возможна
неисправность систем, показанных на
многофункциональном дисплее
МигаетЗвучит
Указывает на ситуацию, которая может
привести к повреждению автомобиля
или послужить причиной опасности
ГоритНе звучит
Указывает на определенное состояние,
например неисправность электрических
деталей, их состояние или на
необходимость проведения
обслуживания
МигаетНе звучит
Указывает на ситуацию, когда операция
была выполнена неправильно, или
показывает, как правильно выполнить
операцию

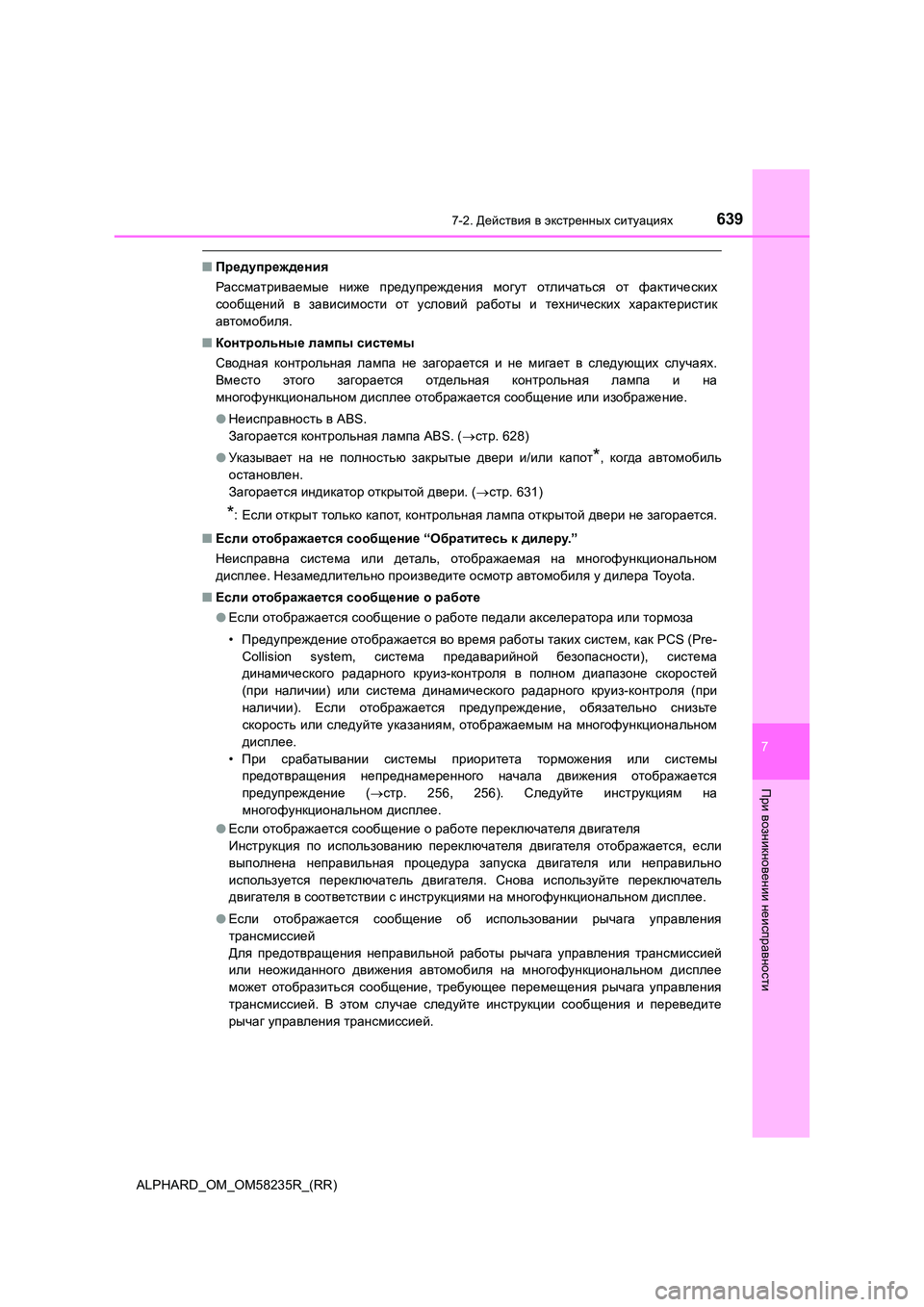

6397-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности
■Предупреждения
Рассматриваемые ниже предупреждения могут отличаться от фактиче ских
сообщений в зависимости от условий работы и технических характе ристик
автомобиля.
■ Контрольные лампы системы
Сводная контрольная лампа не загорается и не мигает в следующих случаях.
Вместо этого загорается отдельная контрольная лампа и на
многофункциональном дисплее отображается сообщение или изображе ние.
● Неисправность в ABS.
Загорается контрольная лампа ABS. ( стр. 628)
● Указывает на не полностью закрытые двери и/или капот*, когда автомобиль
остановлен.
Загорается индикатор открытой двери. ( стр. 631)
*: Если открыт только капот, контрольная лампа открытой двери не загорается.
■ Если отображается сообщение “Обратитесь к дилеру.”
Неисправна система или деталь, отображаемая на многофункциональ ном
дисплее. Незамедлительно произведите осмотр автомобиля у дилера Toyota.
■ Если отображается сообщение о работе
● Если отображается сообщение о работе педали акселератора или тормоза
• Предупреждение отображается во время работы таких систем, как PCS (Pre-
Collision system, система предаварийной безопасности), система
динамического радарного круиз-контроля в полном диапазоне скоро стей
(при наличии) или система динамического радарного круиз-контрол я (при
наличии). Если отображается предупреждение, обязательно снизьте
скорость или следуйте указаниям, отображаемым на многофункциона льном
дисплее.
• При срабатывании системы приоритета торможения или системы
предотвращения непреднамеренного начала движения отображается
предупреждение ( стр. 256, 256). Следуйте инструкциям на
многофункциональном дисплее.
● Если отображается сообщение о работе переключателя двигателя
Инструкция по использованию переключателя двигателя отображаетс я, если
выполнена неправильная процедура запуска двигателя или неправил ьно
используется переключатель двигателя. Снова используйте переклю чатель
двигателя в соответствии с инструкциями на многофункциональном дисплее.
● Если отображается сообщение об использовании рычага управления
трансмиссией
Для предотвращения неправильной работы рычага управления трансм иссией
или неожиданного движения автомобиля на многофункциональном дис плее
может отобразиться сообщение, требующее перемещения рычага упра вления
трансмиссией. В этом случае следуйте инструкции сообщения и пер еведите
рычаг управления трансмиссией.

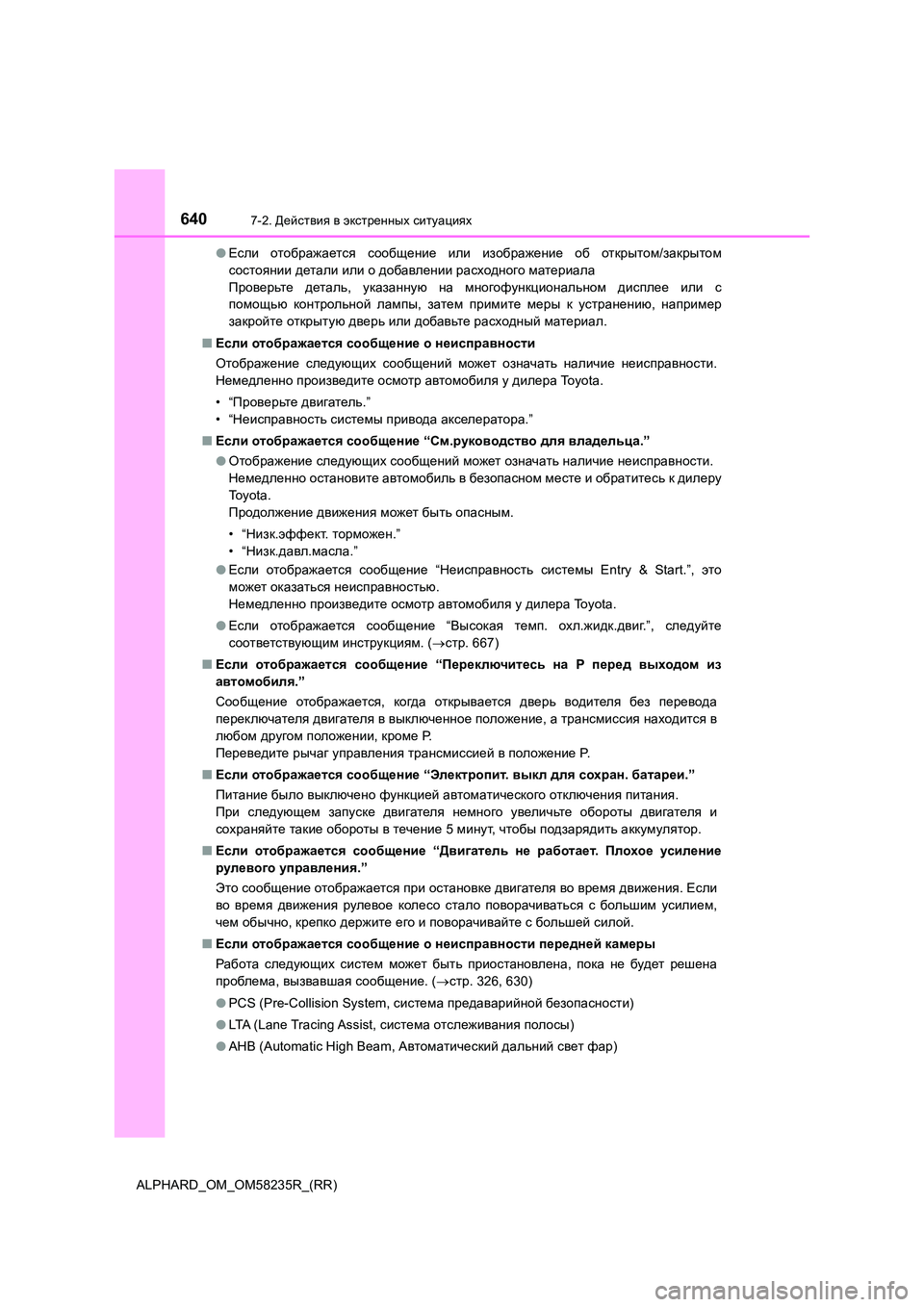

6407-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
● Если отображается сообщение или изображение об открытом/закрытом
состоянии детали или о добавлении расходного материала
Проверьте деталь, указанную на многофункциональном дисплее или с
помощью контрольной лампы, затем примите меры к устранению, нап ример
закройте открытую дверь или добавьте расходный материал.
■ Если отображается сообщение о неисправности
Отображение следующих сообщений может означать наличие неисправ ности.
Немедленно произведите осмотр автомобиля у дилера Toyota.
• “Проверьте двигатель.”
• “Неисправность системы привода акселератора.”
■ Если отображается сообщение “См.руководство для владельца.”
● Отображение следующих сообщений может означать наличие неисправности.
Немедленно остановите автомобиль в безопасном месте и обратитес ь к дилеру
Toyota.
Продолжение движения может быть опасным.
• “Низк.эффект. торможен.”
• “Низк.давл.масла.”
● Если отображается сообщение “Неисправность системы Entry & Start.”, это
может оказаться неисправностью.
Немедленно произведите осмотр автомобиля у дилера Toyota.
● Если отображается сообщение “Высокая темп. охл.жидк.двиг.”, следуйте
соответствующим инструкциям. ( стр. 667)
■ Если отображается сообщение “Переключитесь на Р перед выходом из
автомобиля.”
Сообщение отображается, когда открывается дверь водителя без пе ревода
переключателя двигателя в выключенное положение, а трансмиссия находится в
любом другом положении, кроме Р.
Переведите рычаг управления трансмиссией в положение P.
■ Если отображается сообщение “Электропит. выкл для сохран. батареи.”
Питание было выключено функцией автоматического отключения пита ния.
При следующем запуске двигателя немного увеличьте обороты двига теля и
сохраняйте такие обороты в течение 5 минут, чтобы подзарядить а ккумулятор.
■ Если отображается сообщение “Двигатель не работает. Плохое усиление
рулевого управления.”
Это сообщение отображается при остановке двигателя во время дви жения. Если
во время движения рулевое колесо стало поворачиваться с большим усилием,
чем обычно, крепко держите его и поворачивайте с большей силой.
■ Если отображается сообщение о неисправности передней камеры
Работа следующих систем может быть приостановлена, пока не буде т решена
проблема, вызвавшая сообщение. ( стр. 326, 630)
● PCS (Pre-Collision System, система предаварийной безопасности)
● LTA (Lane Tracing Assist, система отслеживания полосы)
● AHB (Automatic High Beam, Автоматический дальний свет фар)
