4917-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs

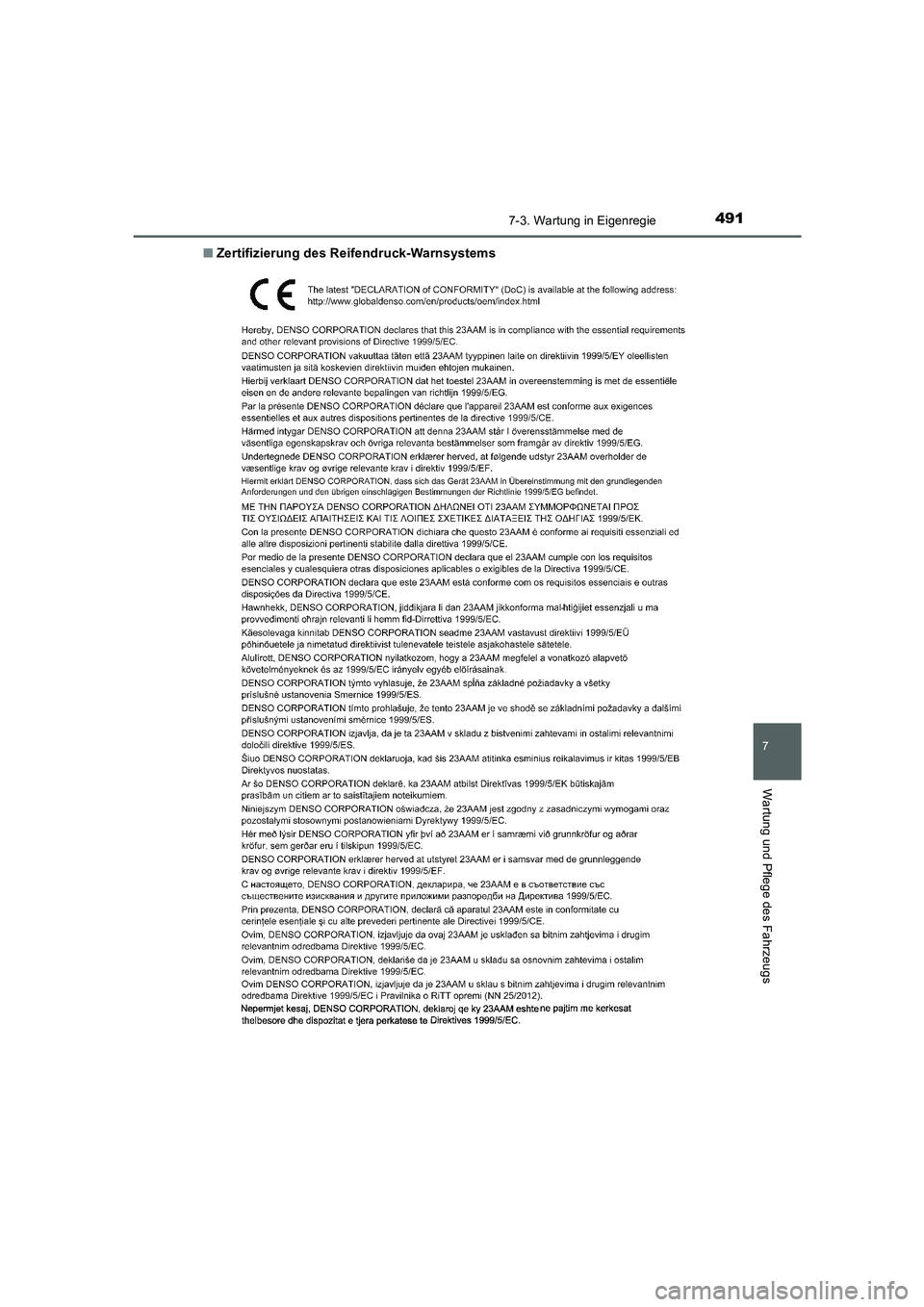

UK_AURIS_Touring_Sport_EM (OM12J33M)■Zertifizierung des Reifendruck-Warnsystems
AURIS Touring Sports_OM_EM_OM12J33M.book 491 ページ ２０１５年３月３日　火曜日　午後１２時５分

4927-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)
AURIS Touring Sports_OM_EM_OM12J33M.book 492 ページ ２０１５年３月３日　火曜日　午後１２時５分

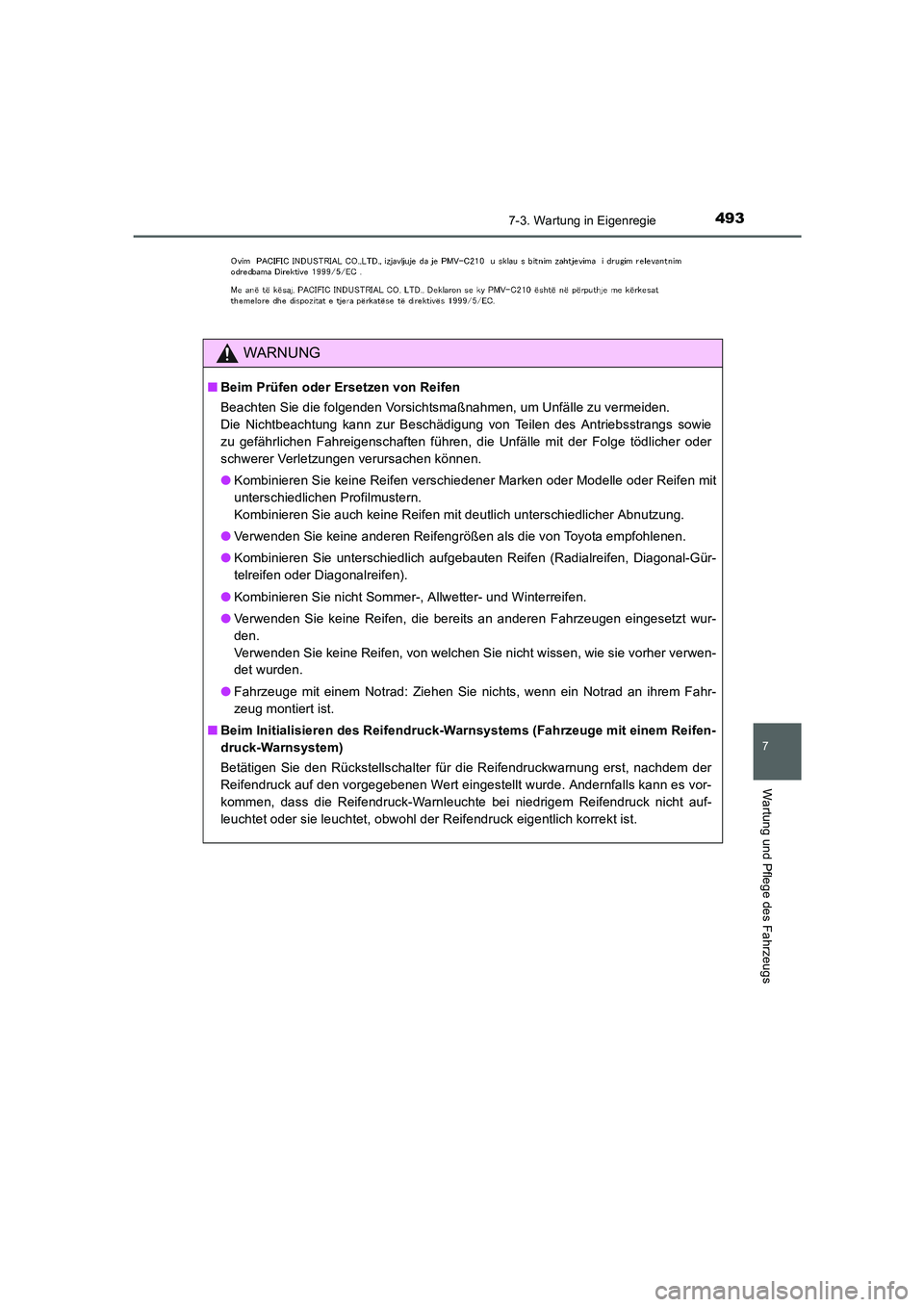

4937-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Beim Prüfen oder Ersetzen von Reifen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden.
Die Nichtbeachtung kann zur Beschädigung von Teilen des Antriebsstrangs sowie
zu gefährlichen Fahreigenschaften führen, die Unfälle mit der Folge tödlicher oder
schwerer Verletzungen verursachen können.
●Kombinieren Sie keine Reifen verschiedener Marken oder Modelle oder Reifen mit
unterschiedlichen Profilmustern.
Kombinieren Sie auch keine Reifen mit deutlich unterschiedlicher Abnutzung.
●Verwenden Sie keine anderen Reifengrößen als die von Toyota empfohlenen.
●Kombinieren Sie unterschiedlich aufgebauten Reifen (Radialreifen, Diagonal-Gür-
telreifen oder Diagonalreifen).
●Kombinieren Sie nicht Sommer-, Allwetter- und Winterreifen.
●Verwenden Sie keine Reifen, die bereits an anderen Fahrzeugen eingesetzt wur-
den.
Verwenden Sie keine Reifen, von welchen Sie nicht wissen, wie sie vorher verwen-
det wurden.
●Fahrzeuge mit einem Notrad: Ziehen Sie nichts, wenn ein Notrad an ihrem Fahr-
zeug montiert ist.
■Beim Initialisieren des Reifendruck-Warnsystems (Fahrzeuge mit einem Reifen-
druck-Warnsystem)
Betätigen Sie den Rückstellschalter für die Reifendruckwarnung erst, nachdem der
Reifendruck auf den vorgegebenen Wert eingestellt wurde. Andernfalls kann es vor-
kommen, dass die Reifendruck-Warnleuchte bei niedrigem Reifendruck nicht auf-
leuchtet oder sie leuchtet, obwohl der Reifendruck eigentlich korrekt ist.
AURIS Touring Sports_OM_EM_OM12J33M.book 493 ページ ２０１５年３月３日　火曜日　午後１２時５分

4947-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)

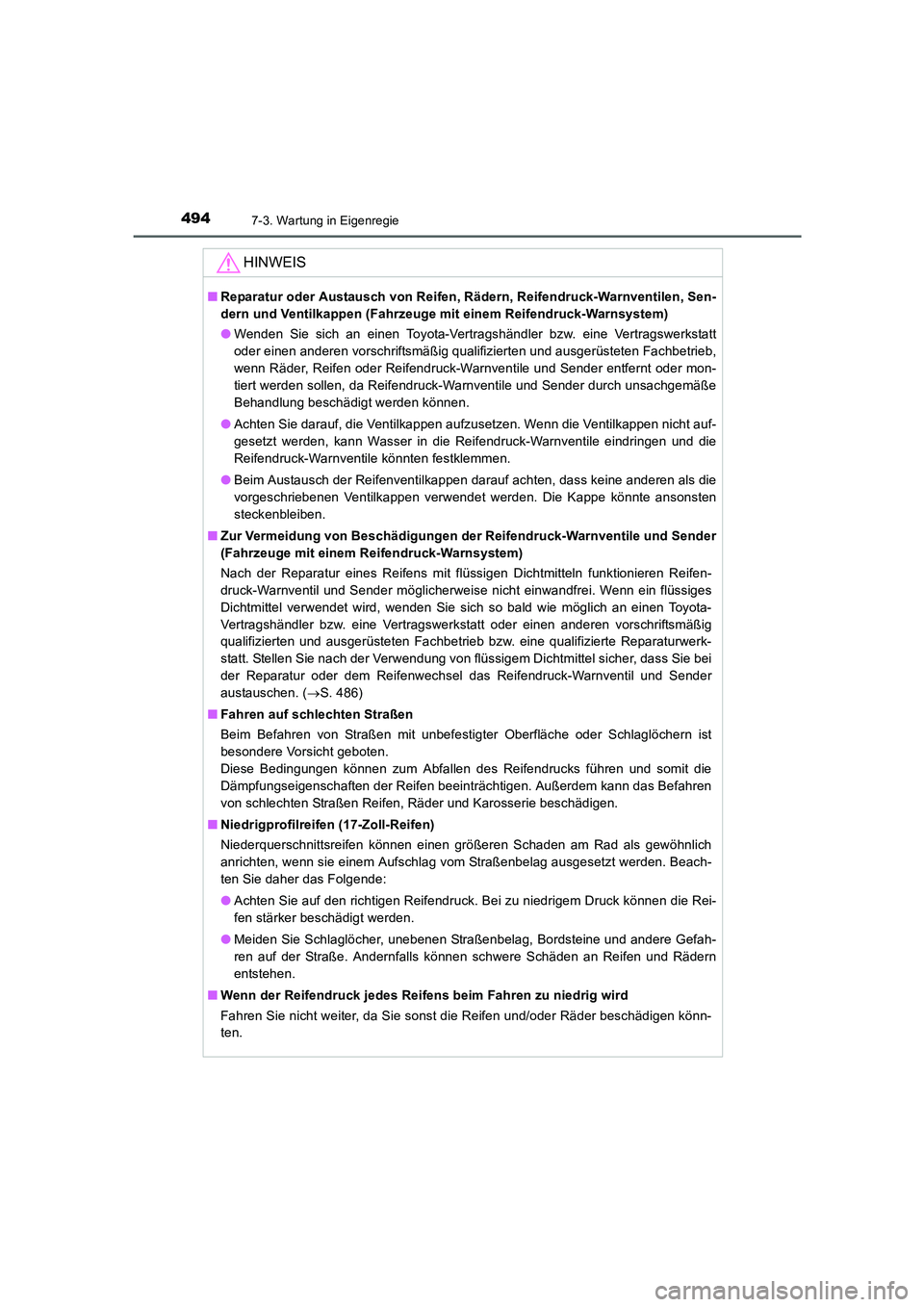

HINWEIS
■Reparatur oder Austausch von Reifen, Rädern, Reifendruck-Warnventilen, Sen-
dern und Ventilkappen (Fahrzeuge mit einem Reifendruck-Warnsystem)
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb,
wenn Räder, Reifen oder Reifendruck-Warnventile und Sender entfernt oder mon-
tiert werden sollen, da Reifendruck-Warnventile und Sender durch unsachgemäße
Behandlung beschädigt werden können.
●Achten Sie darauf, die Ventilkappen aufzusetzen. Wenn die Ventilkappen nicht auf-
gesetzt werden, kann Wasser in die Reifendruck-Warnventile eindringen und die
Reifendruck-Warnventile könnten festklemmen.
●Beim Austausch der Reifenventilkappen darauf achten, dass keine anderen als die
vorgeschriebenen Ventilkappen verwendet werden. Die Kappe könnte ansonsten
steckenbleiben.
■Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
(Fahrzeuge mit einem Reifendruck-Warnsystem)
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb bzw. eine qualifizierte Reparaturwerk-
statt. Stellen Sie nach der Verwendung von flüssigem Dichtmittel sicher, dass Sie bei
der Reparatur oder dem Reifenwechsel das Reifendruck-Warnventil und Sender
austauschen. (→S. 486)
■Fahren auf schlechten Straßen
Beim Befahren von Straßen mit unbefestigter Oberfläche oder Schlaglöchern ist
besondere Vorsicht geboten.
Diese Bedingungen können zum Abfallen des Reifendrucks führen und somit die
Dämpfungseigenschaften der Reifen beeinträchtigen. Außerdem kann das Befahren
von schlechten Straßen Reifen, Räder und Karosserie beschädigen.
■Niedrigprofilreifen (17-Zoll-Reifen)
Niederquerschnittsreifen können einen größeren Schaden am Rad als gewöhnlich
anrichten, wenn sie einem Aufschlag vom Straßenbelag ausgesetzt werden. Beach-
ten Sie daher das Folgende:
●Achten Sie auf den richtigen Reifendruck. Bei zu niedrigem Druck können die Rei-
fen stärker beschädigt werden.
●Meiden Sie Schlaglöcher, unebenen Straßenbelag, Bordsteine und andere Gefah-
ren auf der Straße. Andernfalls können schwere Schäden an Reifen und Rädern
entstehen.
■Wenn der Reifendruck jedes Reifens beim Fahren zu niedrig wird
Fahren Sie nicht weiter, da Sie sonst die Reifen und/oder Räder beschädigen könn-
ten.
AURIS Touring Sports_OM_EM_OM12J33M.book 494 ページ ２０１５年３月３日　火曜日　午後１２時５分

4957-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)

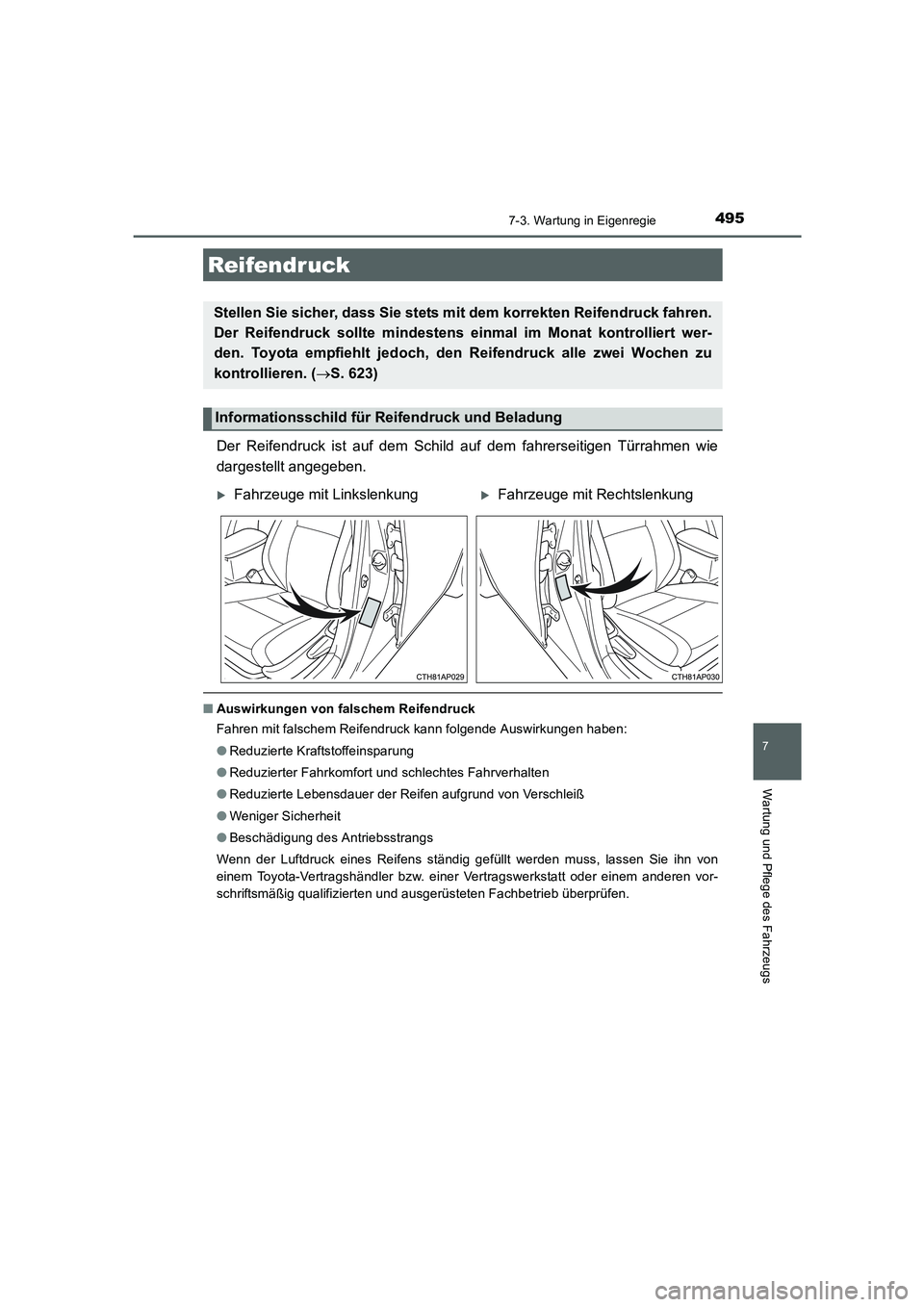

Der Reifendruck ist auf dem Schild auf dem fahrerseitigen Türrahmen wie
dargestellt angegeben.
■Auswirkungen von falschem Reifendruck
Fahren mit falschem Reifendruck kann folgende Auswirkungen haben:
●Reduzierte Kraftstoffeinsparung
●Reduzierter Fahrkomfort und schlechtes Fahrverhalten
●Reduzierte Lebensdauer der Reifen aufgrund von Verschleiß
●Weniger Sicherheit
●Beschädigung des Antriebsstrangs
Wenn der Luftdruck eines Reifens ständig gefüllt werden muss, lassen Sie ihn von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Reifendruck
Stellen Sie sicher, dass Sie stets mit dem korrekten Reifendruck fahren.
Der Reifendruck sollte mindestens einmal im Monat kontrolliert wer-
den. Toyota empfiehlt jedoch, den Reifendruck alle zwei Wochen zu
kontrollieren. (→S. 623)
Informationsschild für Reifendruck und Beladung
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
AURIS Touring Sports_OM_EM_OM12J33M.book 495 ページ ２０１５年３月３日　火曜日　午後１２時５分

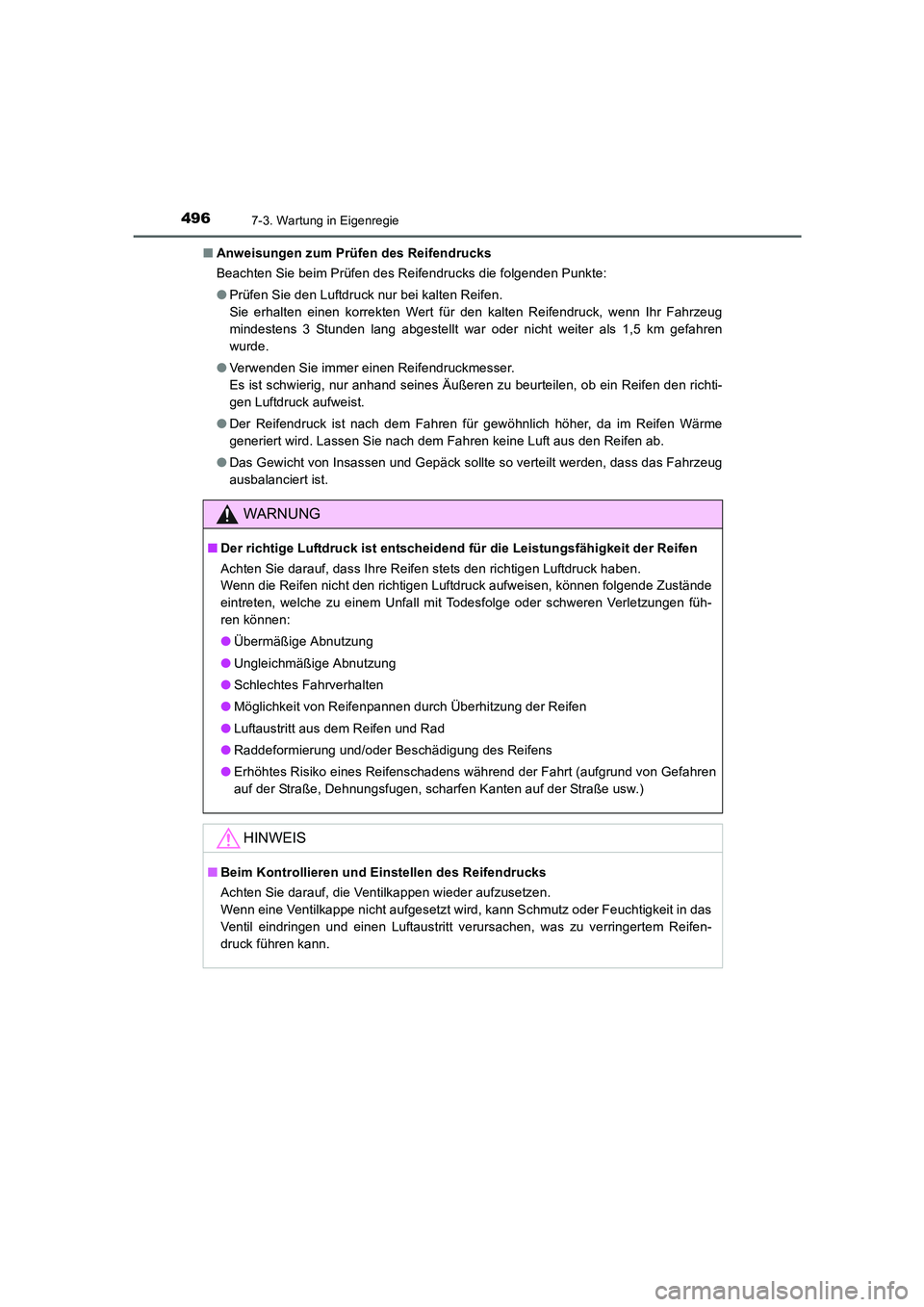

4967-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)■Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifendrucks die folgenden Punkte:
●Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den kalten Reifendruck, wenn Ihr Fahrzeug
mindestens 3 Stunden lang abgestellt war oder nicht weiter als 1,5 km gefahren
wurde.
●Verwenden Sie immer einen Reifendruckmesser.
Es ist schwierig, nur anhand seines Äußeren zu beurteilen, ob ein Reifen den richti-
gen Luftdruck aufweist.
●Der Reifendruck ist nach dem Fahren für gewöhnlich höher, da im Reifen Wärme
generiert wird. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
●Das Gewicht von Insassen und Gepäck sollte so verteilt werden, dass das Fahrzeug
ausbalanciert ist.
WARNUNG
■Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn die Reifen nicht den richtigen Luftdruck aufweisen, können folgende Zustände
eintreten, welche zu einem Unfall mit Todesfolge oder schweren Verletzungen füh-
ren können:
●Übermäßige Abnutzung
●Ungleichmäßige Abnutzung
●Schlechtes Fahrverhalten
●Möglichkeit von Reifenpannen durch Überhitzung der Reifen
●Luftaustritt aus dem Reifen und Rad
●Raddeformierung und/oder Beschädigung des Reifens
●Erhöhtes Risiko eines Reifenschadens während der Fahrt (aufgrund von Gefahren
auf der Straße, Dehnungsfugen, scharfen Kanten auf der Straße usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifendrucks
Achten Sie darauf, die Ventilkappen wieder aufzusetzen.
Wenn eine Ventilkappe nicht aufgesetzt wird, kann Schmutz oder Feuchtigkeit in das
Ventil eindringen und einen Luftaustritt verursachen, was zu verringertem Reifen-
druck führen kann.
AURIS Touring Sports_OM_EM_OM12J33M.book 496 ページ ２０１５年３月３日　火曜日　午後１２時５分

4977-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)

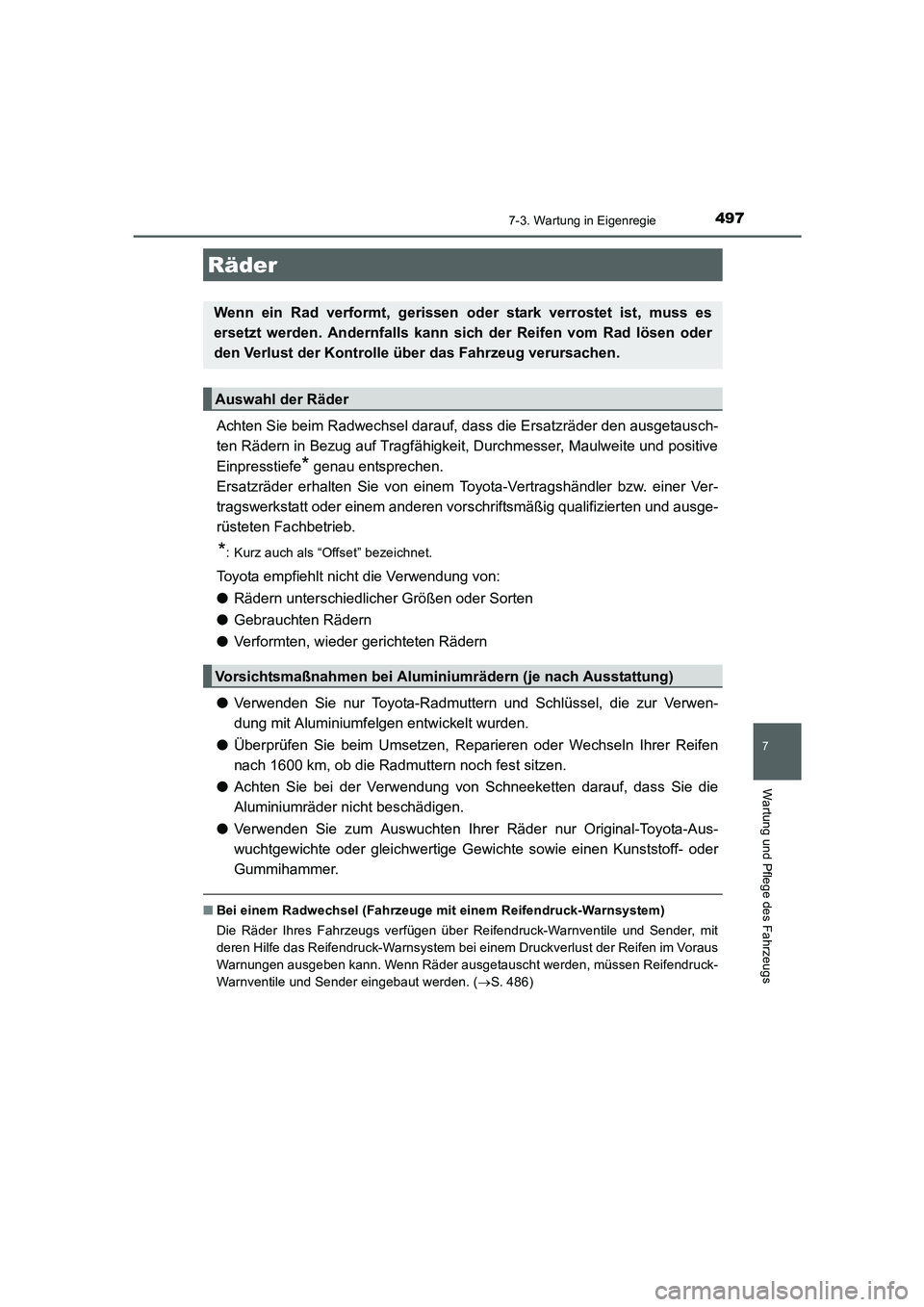

Achten Sie beim Radwechsel darauf, dass die Ersatzräder den ausgetausch-
ten Rädern in Bezug auf Tragfähigkeit, Durchmesser, Maulweite und positive
Einpresstiefe
* genau entsprechen.
Ersatzräder erhalten Sie von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
*: Kurz auch als “Offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von:
●Rädern unterschiedlicher Größen oder Sorten
●Gebrauchten Rädern
●Verformten, wieder gerichteten Rädern
●Verwenden Sie nur Toyota-Radmuttern und Schlüssel, die zur Verwen-
dung mit Aluminiumfelgen entwickelt wurden.
●Überprüfen Sie beim Umsetzen, Reparieren oder Wechseln Ihrer Reifen
nach 1600 km, ob die Radmuttern noch fest sitzen.
●Achten Sie bei der Verwendung von Schneeketten darauf, dass Sie die
Aluminiumräder nicht beschädigen.
●Verwenden Sie zum Auswuchten Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
■Bei einem Radwechsel (Fahrzeuge mit einem Reifendruck-Warnsystem)
Die Räder Ihres Fahrzeugs verfügen über Reifendruck-Warnventile und Sender, mit
deren Hilfe das Reifendruck-Warnsystem bei einem Druckverlust der Reifen im Voraus
Warnungen ausgeben kann. Wenn Räder ausgetauscht werden, müssen Reifendruck-
Warnventile und Sender eingebaut werden. (→S. 486)
Räder
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann sich der Reifen vom Rad lösen oder
den Verlust der Kontrolle über das Fahrzeug verursachen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Aluminiumrädern (je nach Ausstattung)
AURIS Touring Sports_OM_EM_OM12J33M.book 497 ページ ２０１５年３月３日　火曜日　午後１２時５分

4987-3. Wartung in Eigenregie

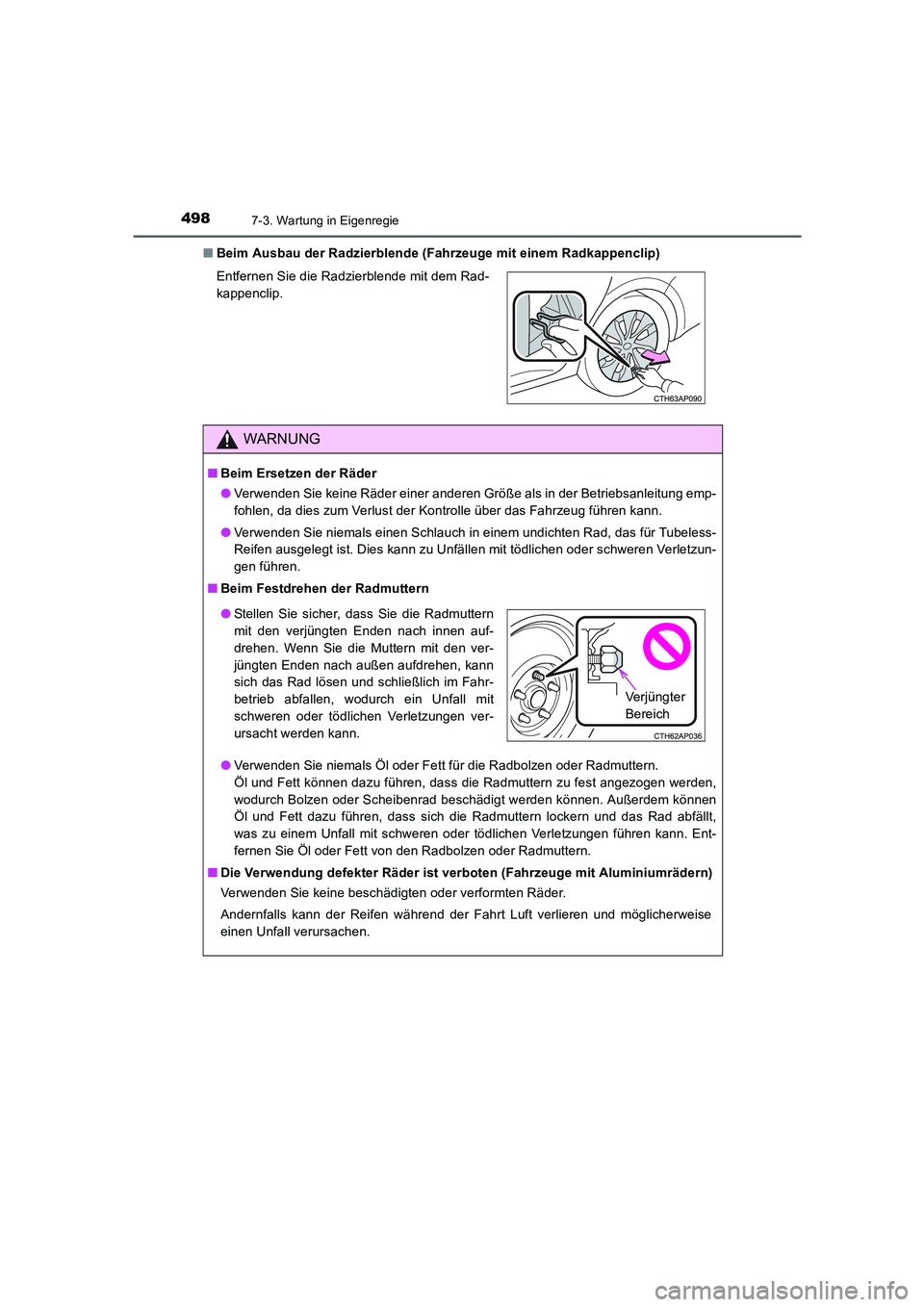

UK_AURIS_Touring_Sport_EM (OM12J33M)■Beim Ausbau der Radzierblende (Fahrzeuge mit einem Radkappenclip)
Entfernen Sie die Radzierblende mit dem Rad-
kappenclip.
WARNUNG
■Beim Ersetzen der Räder
●Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Verlust der Kontrolle über das Fahrzeug führen kann.
●Verwenden Sie niemals einen Schlauch in einem undichten Rad, das für Tubeless-
Reifen ausgelegt ist. Dies kann zu Unfällen mit tödlichen oder schweren Verletzun-
gen führen.
■Beim Festdrehen der Radmuttern
●Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch Bolzen oder Scheibenrad beschädigt werden können. Außerdem können
Öl und Fett dazu führen, dass sich die Radmuttern lockern und das Rad abfällt,
was zu einem Unfall mit schweren oder tödlichen Verletzungen führen kann. Ent-
fernen Sie Öl oder Fett von den Radbolzen oder Radmuttern.
■Die Verwendung defekter Räder ist verboten (Fahrzeuge mit Aluminiumrädern)
Verwenden Sie keine beschädigten oder verformten Räder.
Andernfalls kann der Reifen während der Fahrt Luft verlieren und möglicherweise
einen Unfall verursachen.
●Stellen Sie sicher, dass Sie die Radmuttern
mit den verjüngten Enden nach innen auf-
drehen. Wenn Sie die Muttern mit den ver-
jüngten Enden nach außen aufdrehen, kann
sich das Rad lösen und schließlich im Fahr-
betrieb abfallen, wodurch ein Unfall mit
schweren oder tödlichen Verletzungen ver-
ursacht werden kann.
Verjüngter
Bereich
AURIS Touring Sports_OM_EM_OM12J33M.book 498 ページ ２０１５年３月３日　火曜日　午後１２時５分

4997-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)

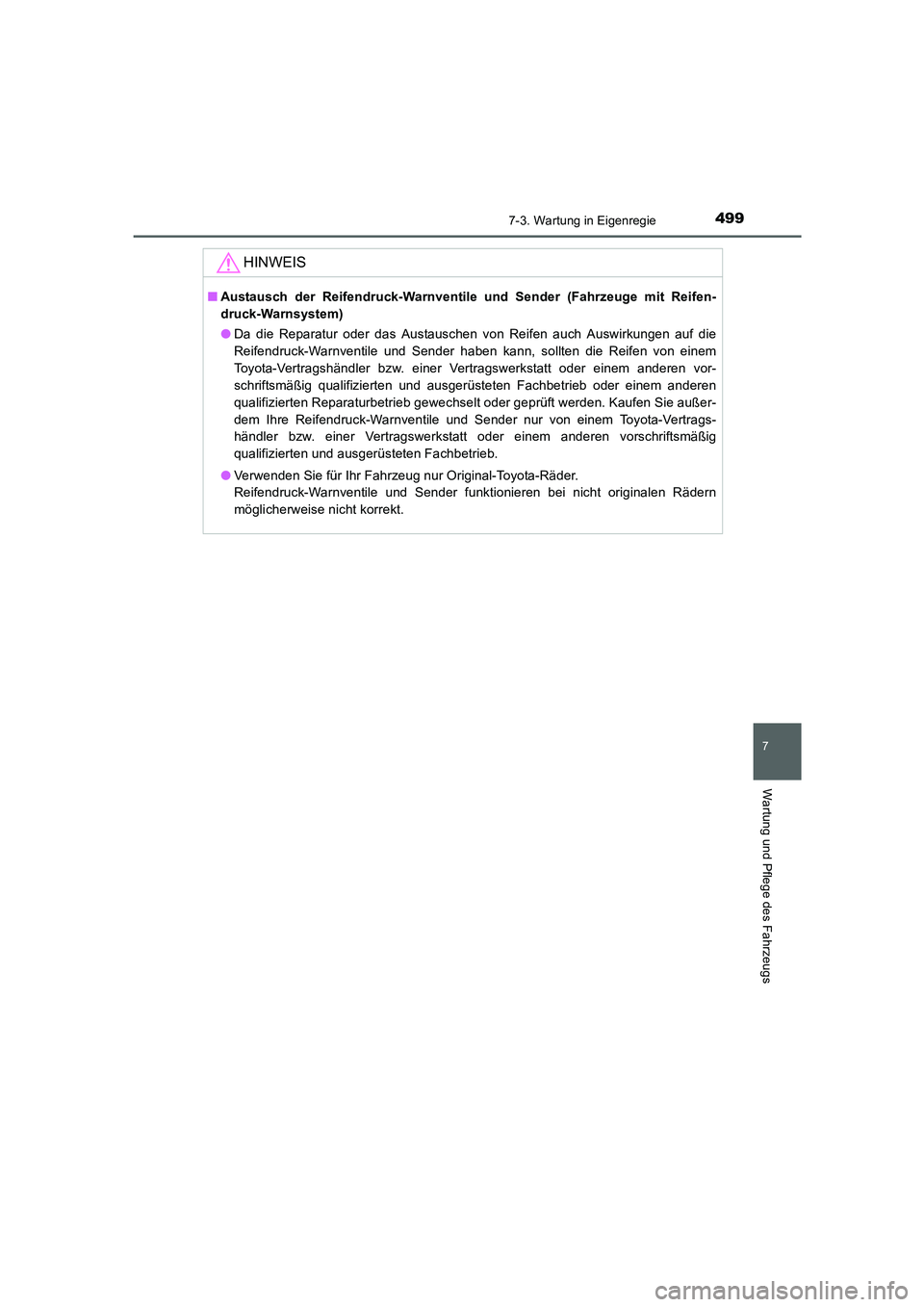

HINWEIS
■Austausch der Reifendruck-Warnventile und Sender (Fahrzeuge mit Reifen-
druck-Warnsystem)
●Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen auf die
Reifendruck-Warnventile und Sender haben kann, sollten die Reifen von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einem anderen
qualifizierten Reparaturbetrieb gewechselt oder geprüft werden. Kaufen Sie außer-
dem Ihre Reifendruck-Warnventile und Sender nur von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
●Verwenden Sie für Ihr Fahrzeug nur Original-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen Rädern
möglicherweise nicht korrekt.
AURIS Touring Sports_OM_EM_OM12J33M.book 499 ページ ２０１５年３月３日　火曜日　午後１２時５分

5007-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)
Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen. Zie-
hen Sie dann das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
Entfernen Sie die Filterabdeckung.

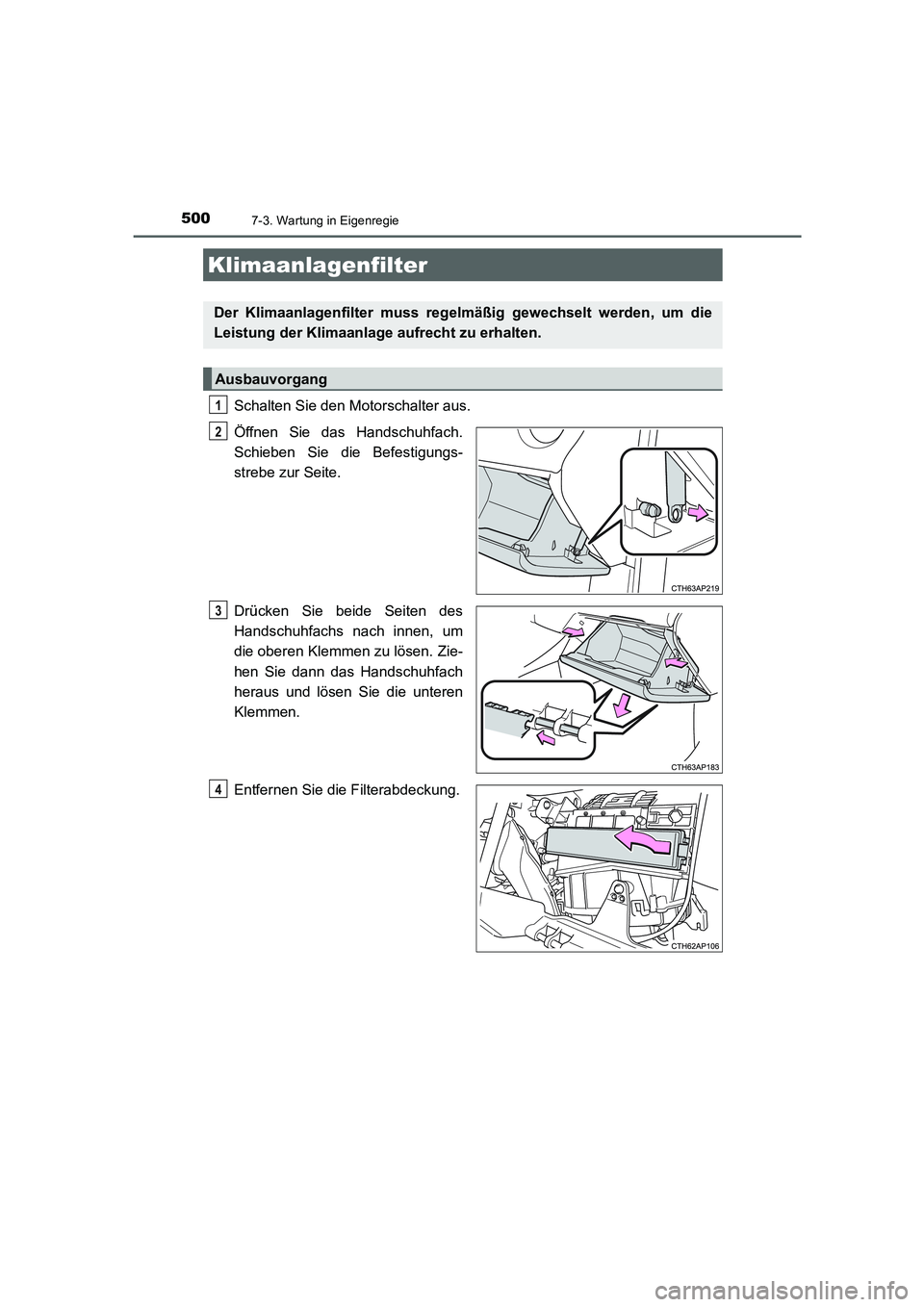

Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Ausbauvorgang
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 500 ページ ２０１５年３月３日　火曜日　午後１２時５分
