5017-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)■

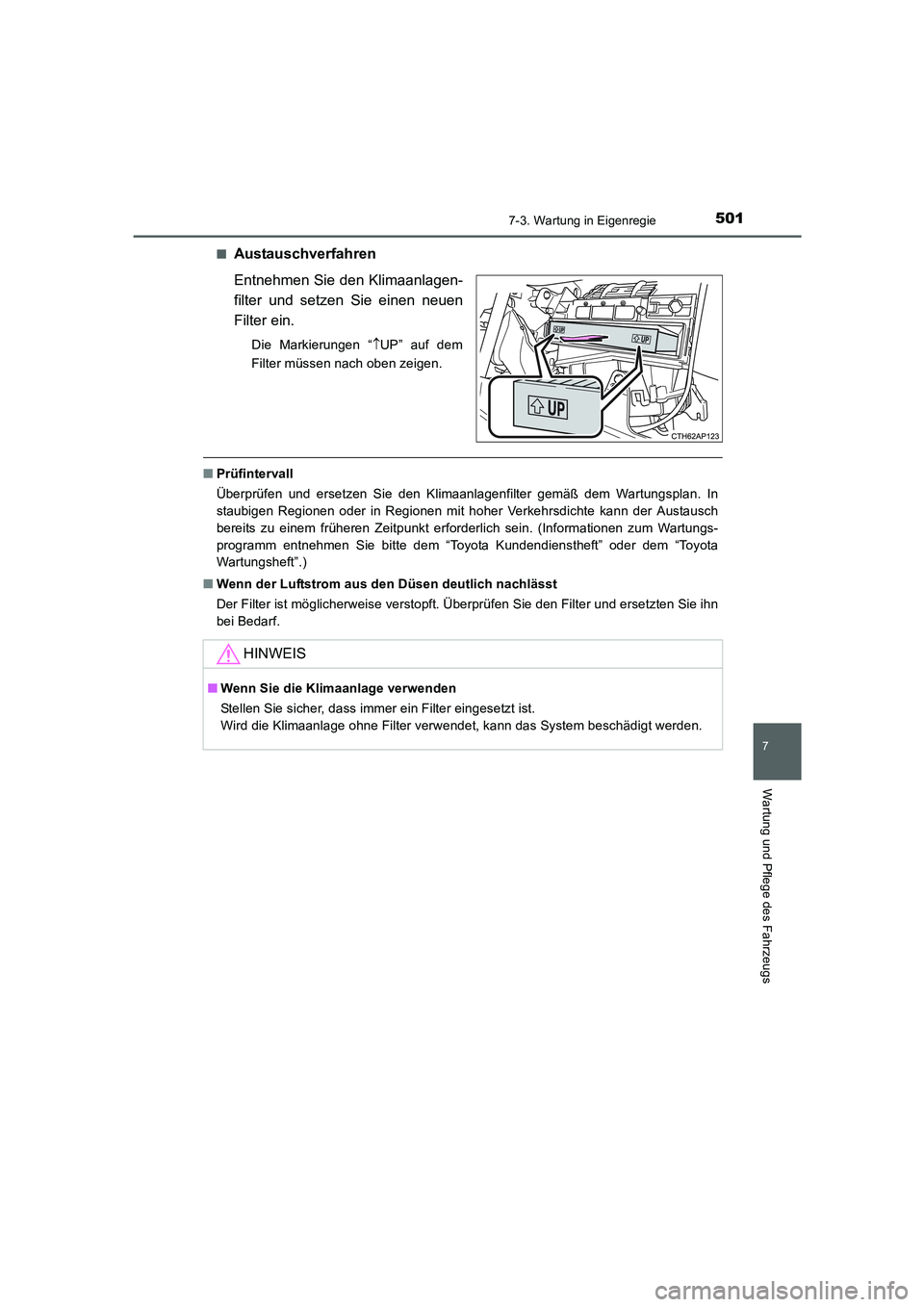

Austauschverfahren
Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierungen “↑UP” auf dem
Filter müssen nach oben zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch
bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungs-
programm entnehmen Sie bitte dem “Toyota Kundendienstheft” oder dem “Toyota
Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn
bei Bedarf.
HINWEIS
■Wenn Sie die Klimaanlage verwenden
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt werden.
AURIS Touring Sports_OM_EM_OM12J33M.book 501 ページ ２０１５年３月３日　火曜日　午後１２時５分

5027-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)

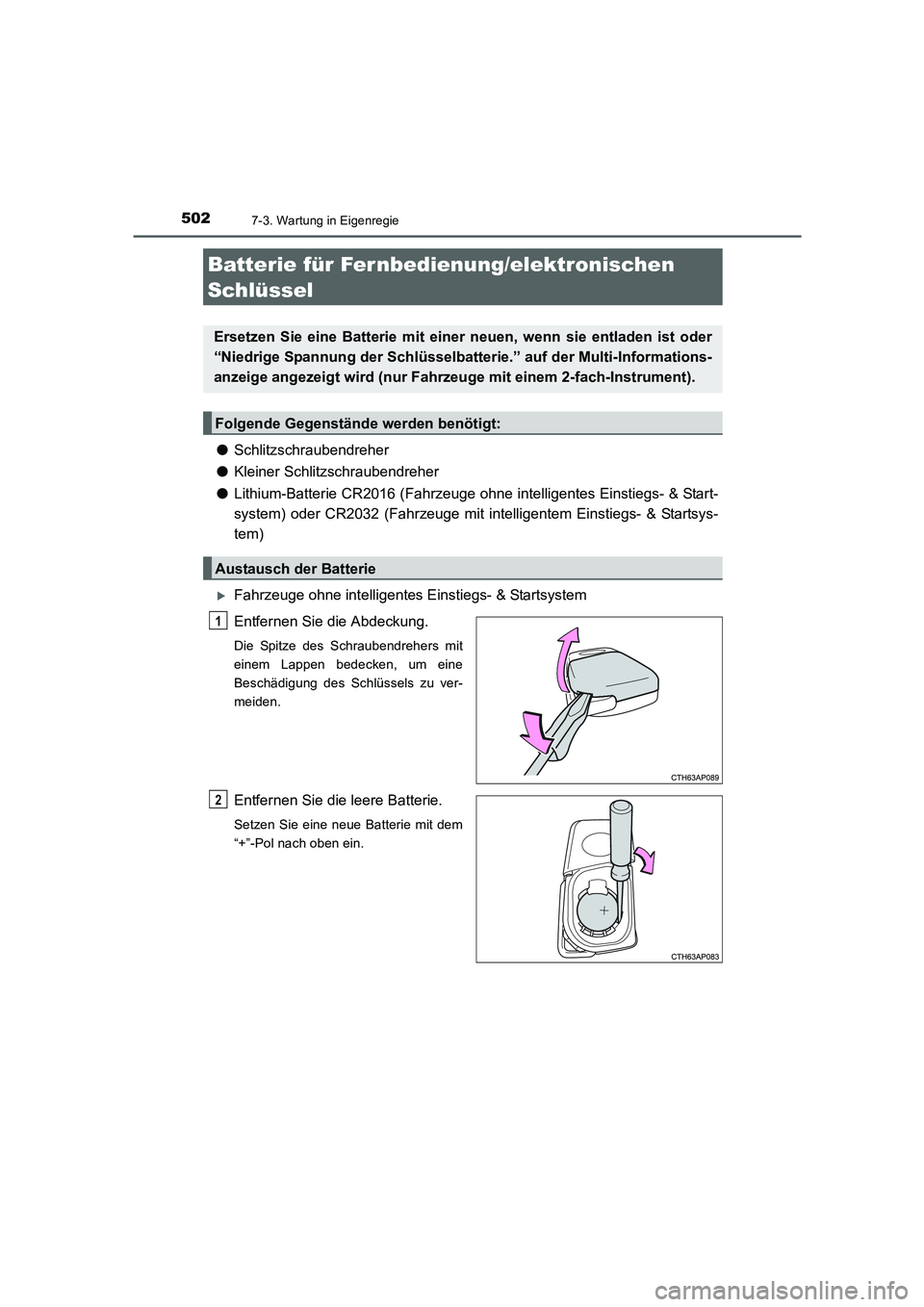

●Schlitzschraubendreher
●Kleiner Schlitzschraubendreher
●Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Einstiegs- & Start-
system) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- & Startsys-
tem)
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
Batterie für Fernbedienung/elektronischen
Schlüssel
Ersetzen Sie eine Batterie mit einer neuen, wenn sie entladen ist oder
“Niedrige Spannung der Schlüsselbatterie.” auf der Multi-Informations-
anzeige angezeigt wird (nur Fahrzeuge mit einem 2-fach-Instrument).
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 502 ページ ２０１５年３月３日　火曜日　午後１２時５分

5037-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)

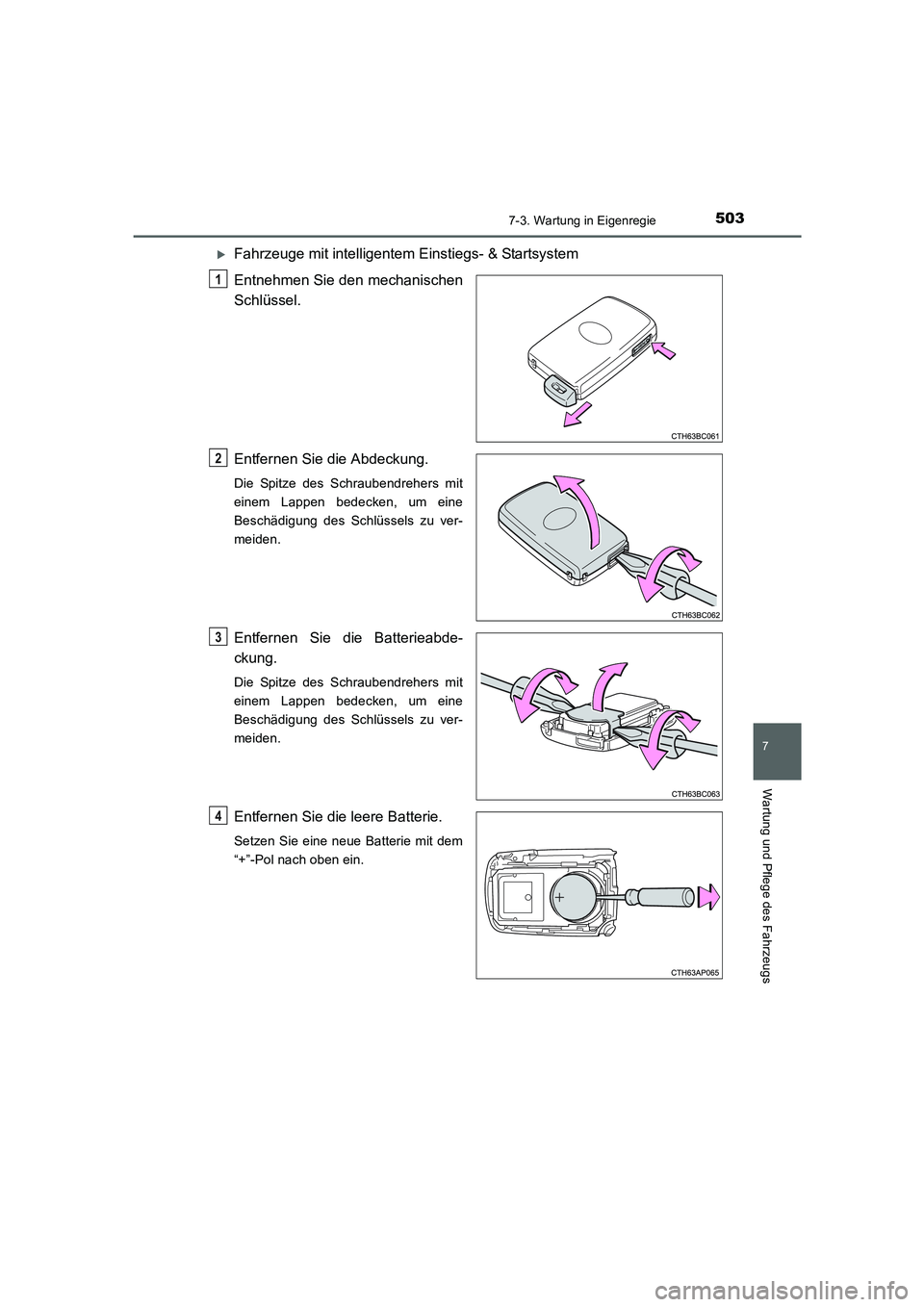

XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Batterieabde-
ckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 503 ページ ２０１５年３月３日　火曜日　午後１２時５分

5047-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)

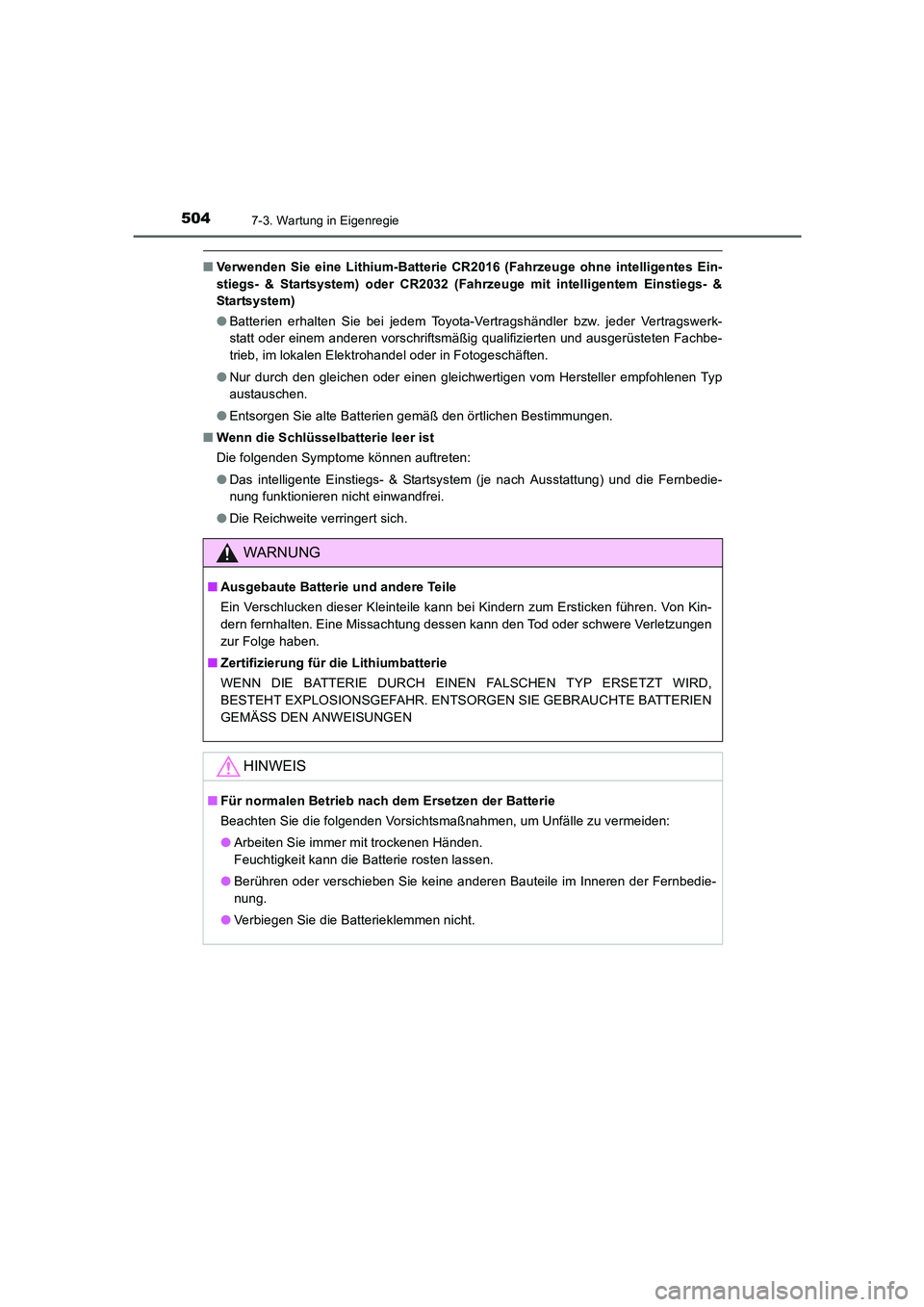

■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, im lokalen Elektrohandel oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
●Die Reichweite verringert sich.
WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen
zur Folge haben.
■Zertifizierung für die Lithiumbatterie
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
●Verbiegen Sie die Batterieklemmen nicht.
AURIS Touring Sports_OM_EM_OM12J33M.book 504 ページ ２０１５年３月３日　火曜日　午後１２時５分

5057-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)

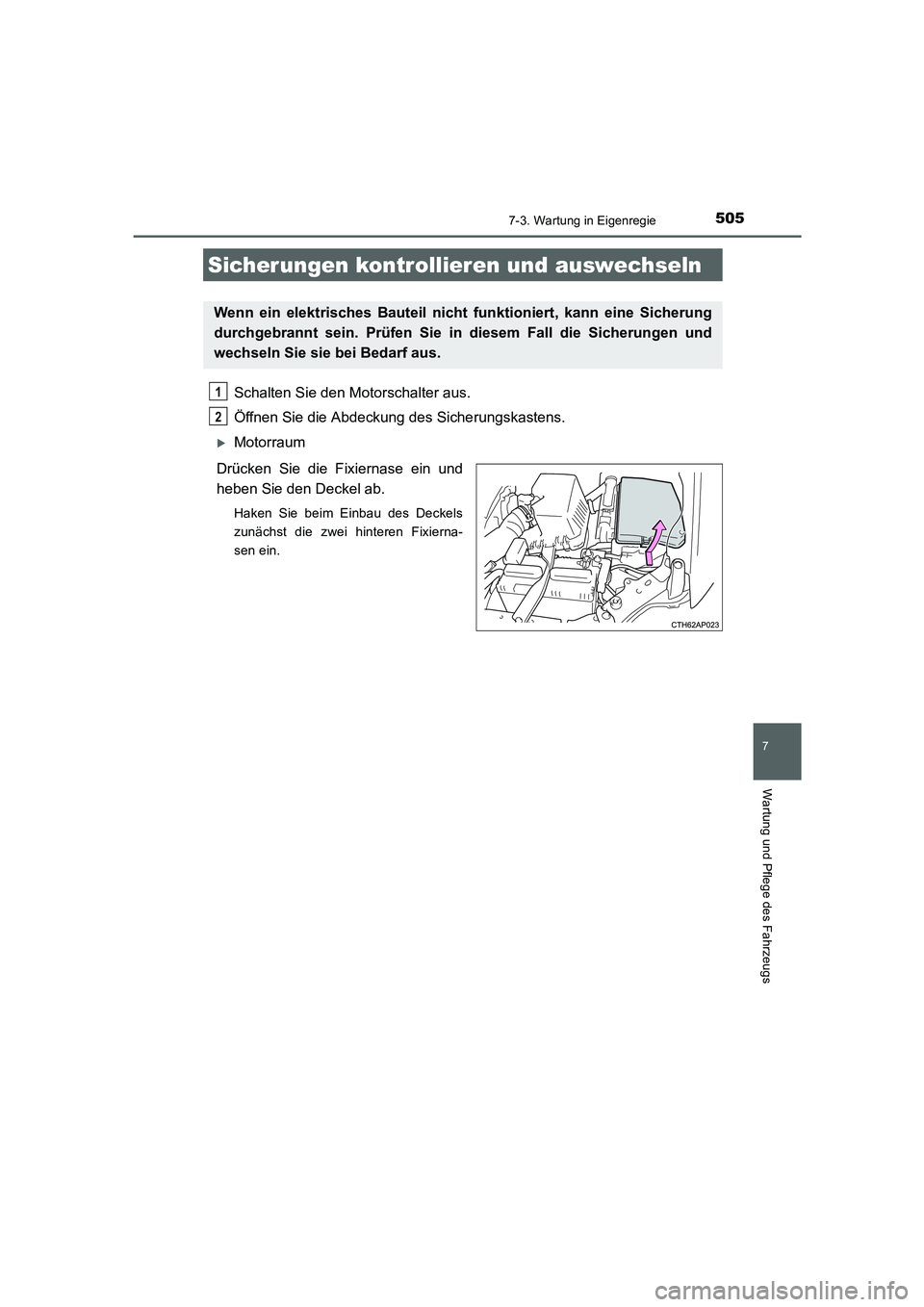

Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
Haken Sie beim Einbau des Deckels
zunächst die zwei hinteren Fixierna-
sen ein.
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 505 ページ ２０１５年３月３日　火曜日　午後１２時５分

5067-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)

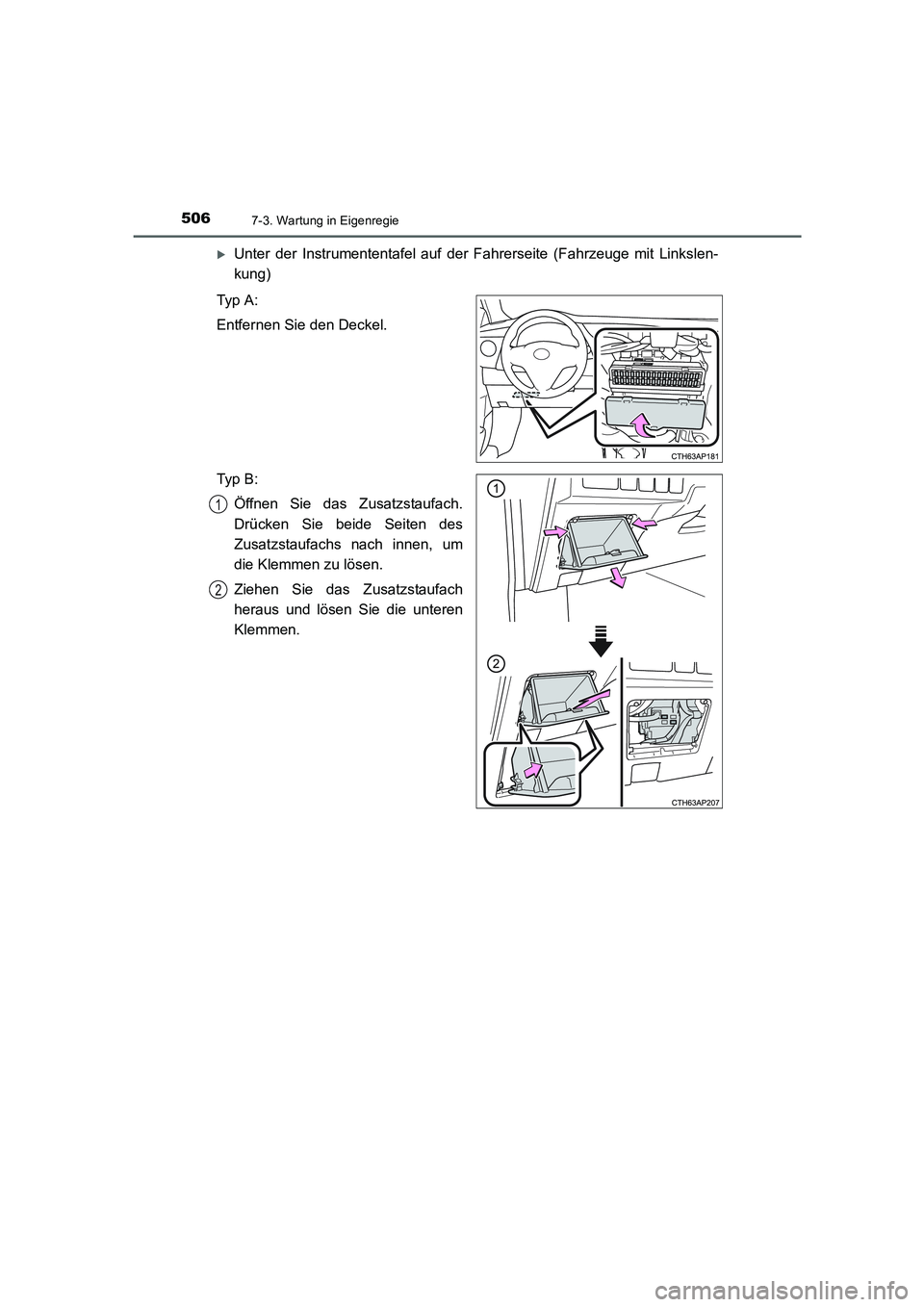

XUnter der Instrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslen-
kung)
Typ A :
Entfernen Sie den Deckel.
Typ B :
Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs nach innen, um
die Klemmen zu lösen.
Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unteren
Klemmen.
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 506 ページ ２０１５年３月３日　火曜日　午後１２時５分

5077-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)

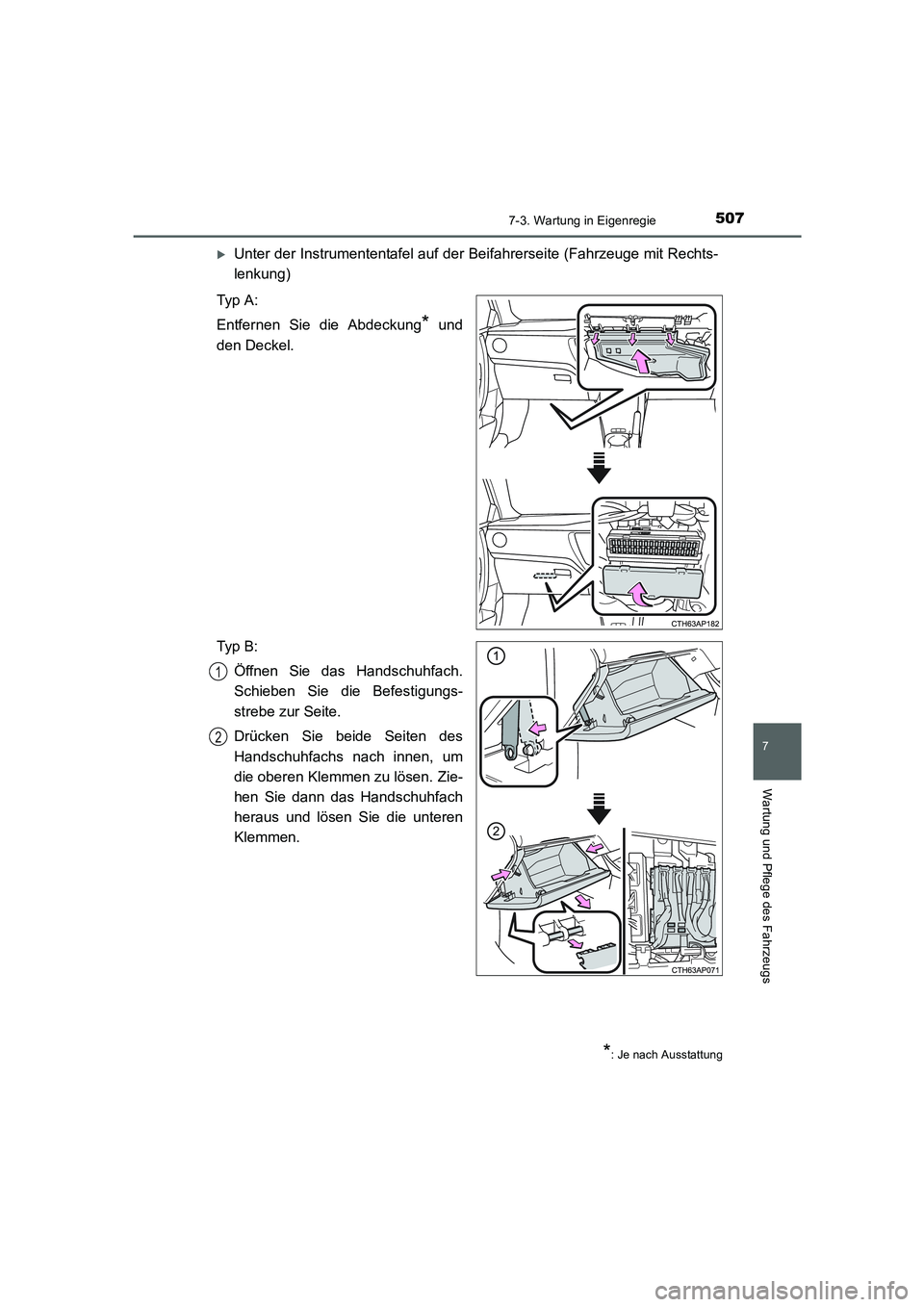

XUnter der Instrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechts-
lenkung)
Typ A :
Entfernen Sie die Abdeckung
* und
den Deckel.
Typ B :
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen. Zie-
hen Sie dann das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
*: Je nach Ausstattung
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 507 ページ ２０１５年３月３日　火曜日　午後１２時５分

5087-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)

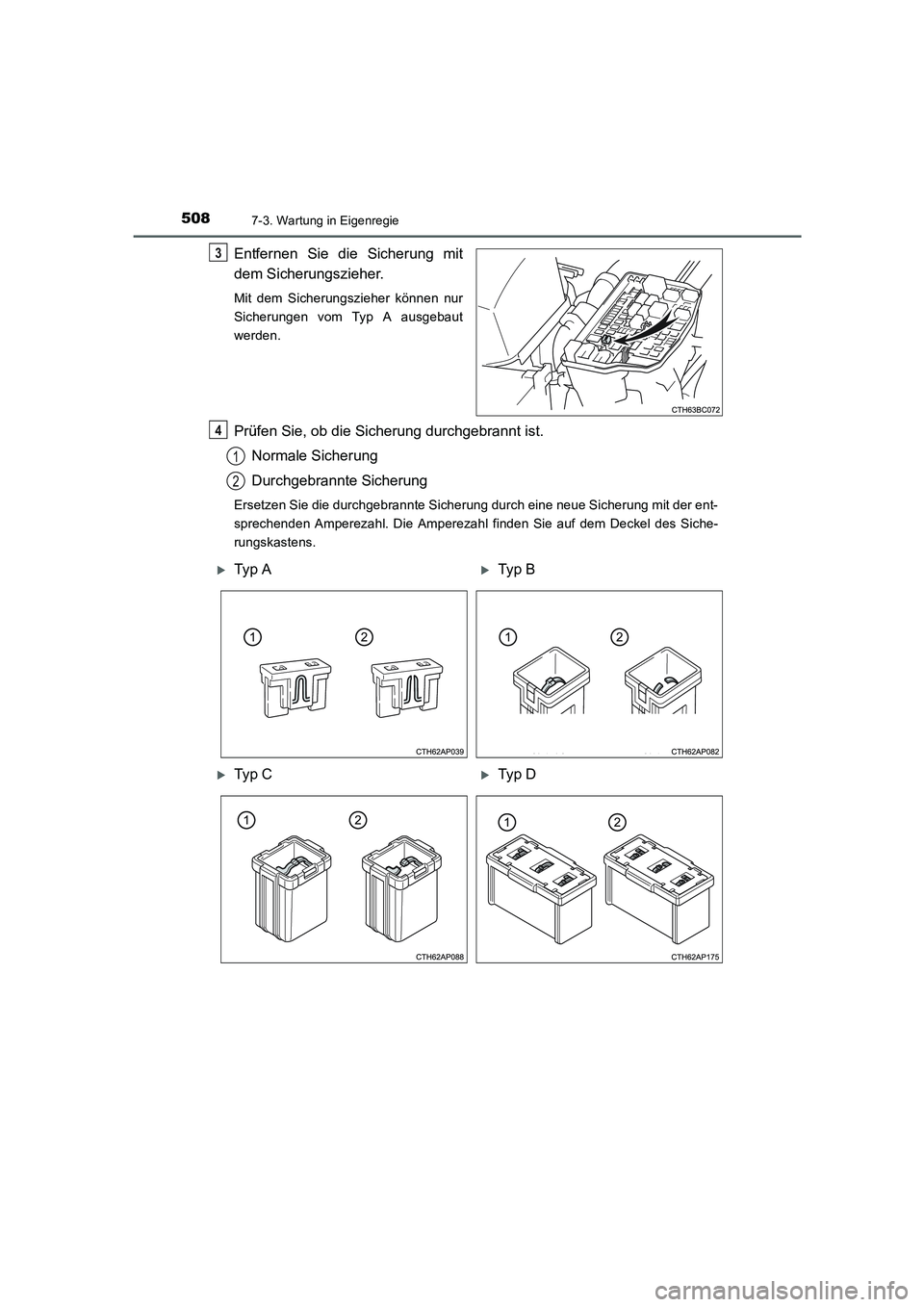

Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.
3
4
1
2
XTy p AXTyp B
XTy p CXTyp D
AURIS Touring Sports_OM_EM_OM12J33M.book 508 ページ ２０１５年３月３日　火曜日　午後１２時５分

5097-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sport_EM (OM12J33M)

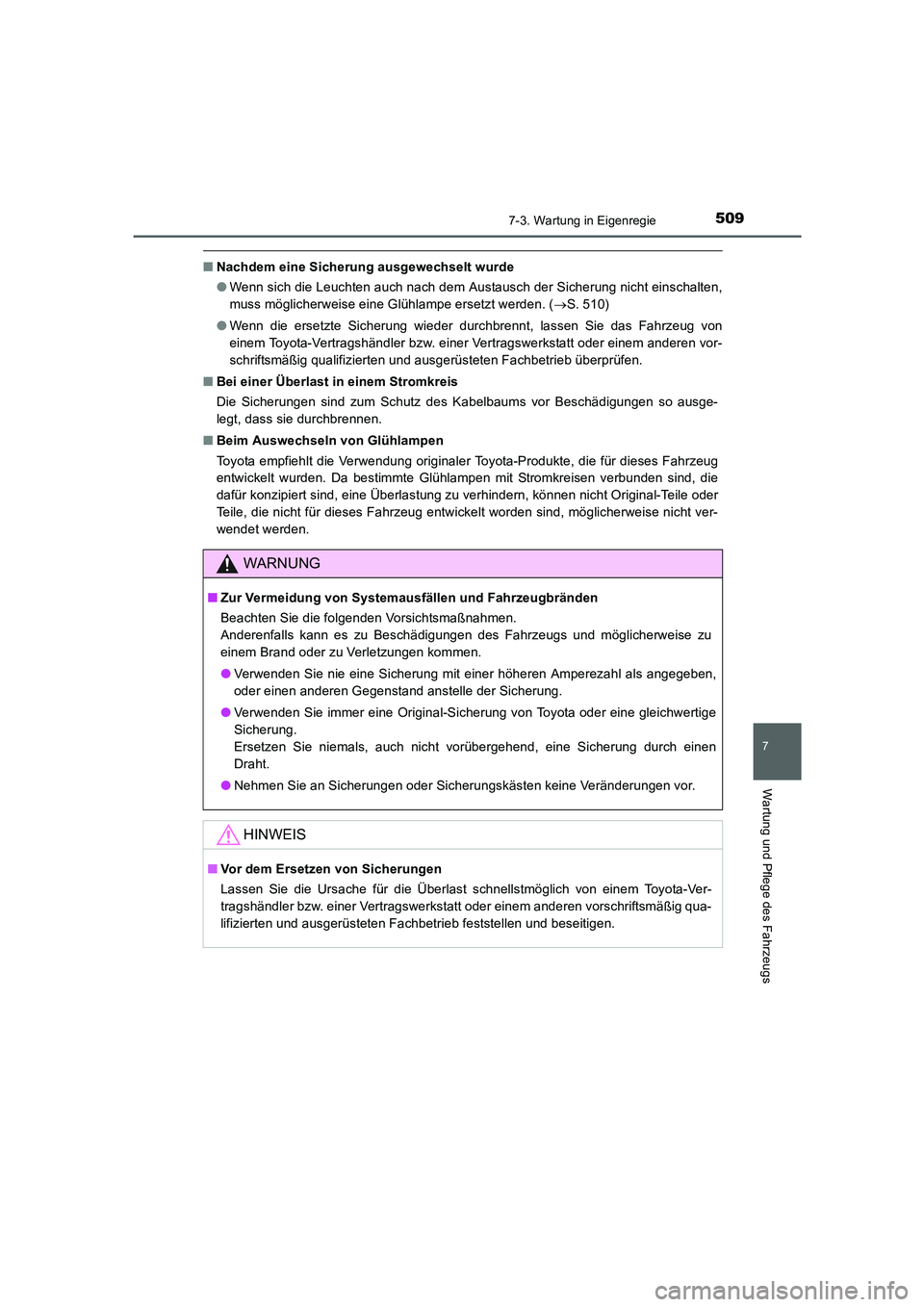

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. (→S. 510)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die
dafür konzipiert sind, eine Überlastung zu verhindern, können nicht Original-Teile oder
Teile, die nicht für dieses Fahrzeug entwickelt worden sind, möglicherweise nicht ver-
wendet werden.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.
AURIS Touring Sports_OM_EM_OM12J33M.book 509 ページ ２０１５年３月３日　火曜日　午後１２時５分

5107-3. Wartung in Eigenregie
UK_AURIS_Touring_Sport_EM (OM12J33M)

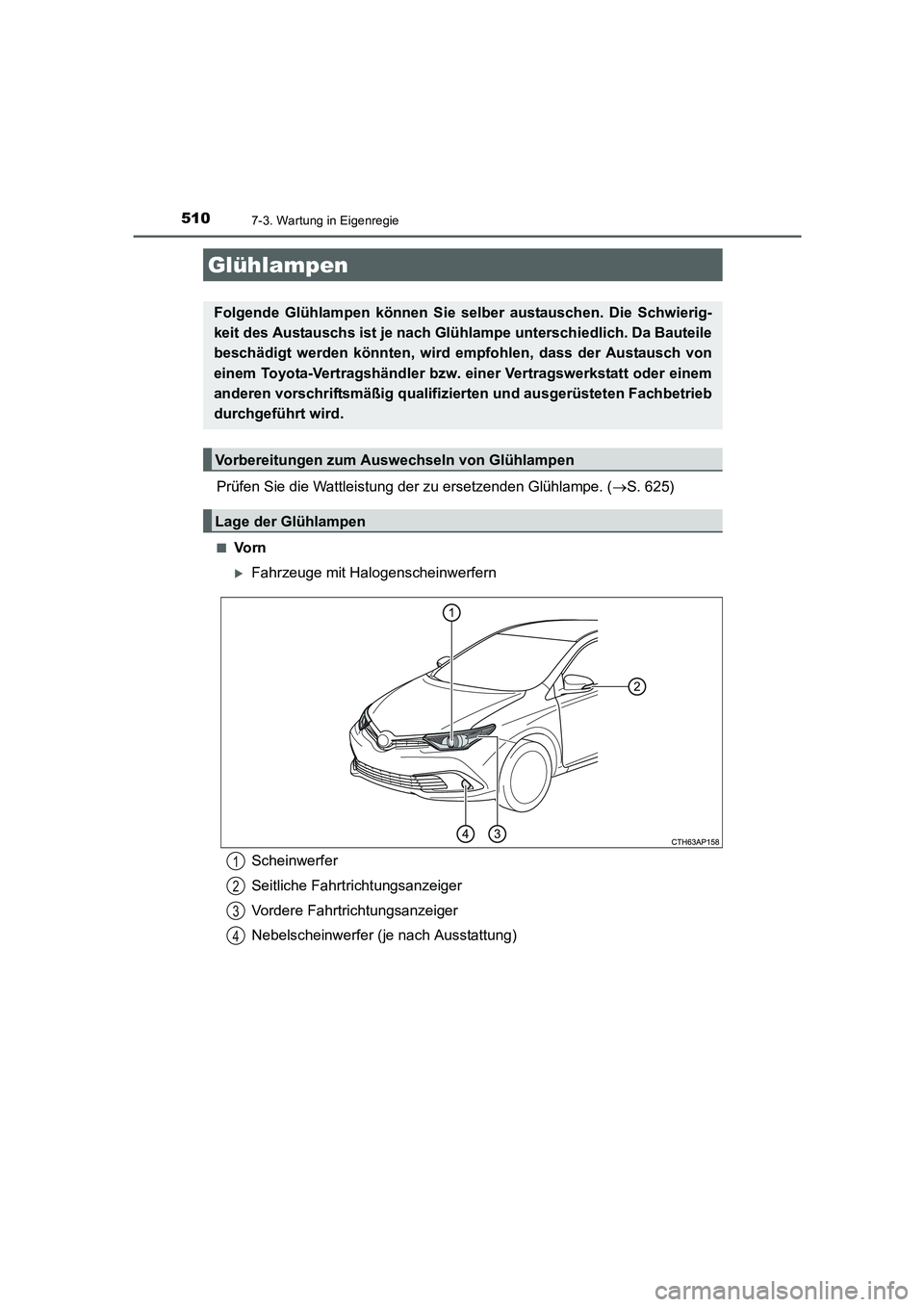

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 625)
■Vo r n
XFahrzeuge mit Halogenscheinwerfern
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile
beschädigt werden könnten, wird empfohlen, dass der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Scheinwerfer
Seitliche Fahrtrichtungsanzeiger
Vordere Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)1
2
3
4
