2114-5. Toyota Safety Sense
OM12J31SE
4
Körning

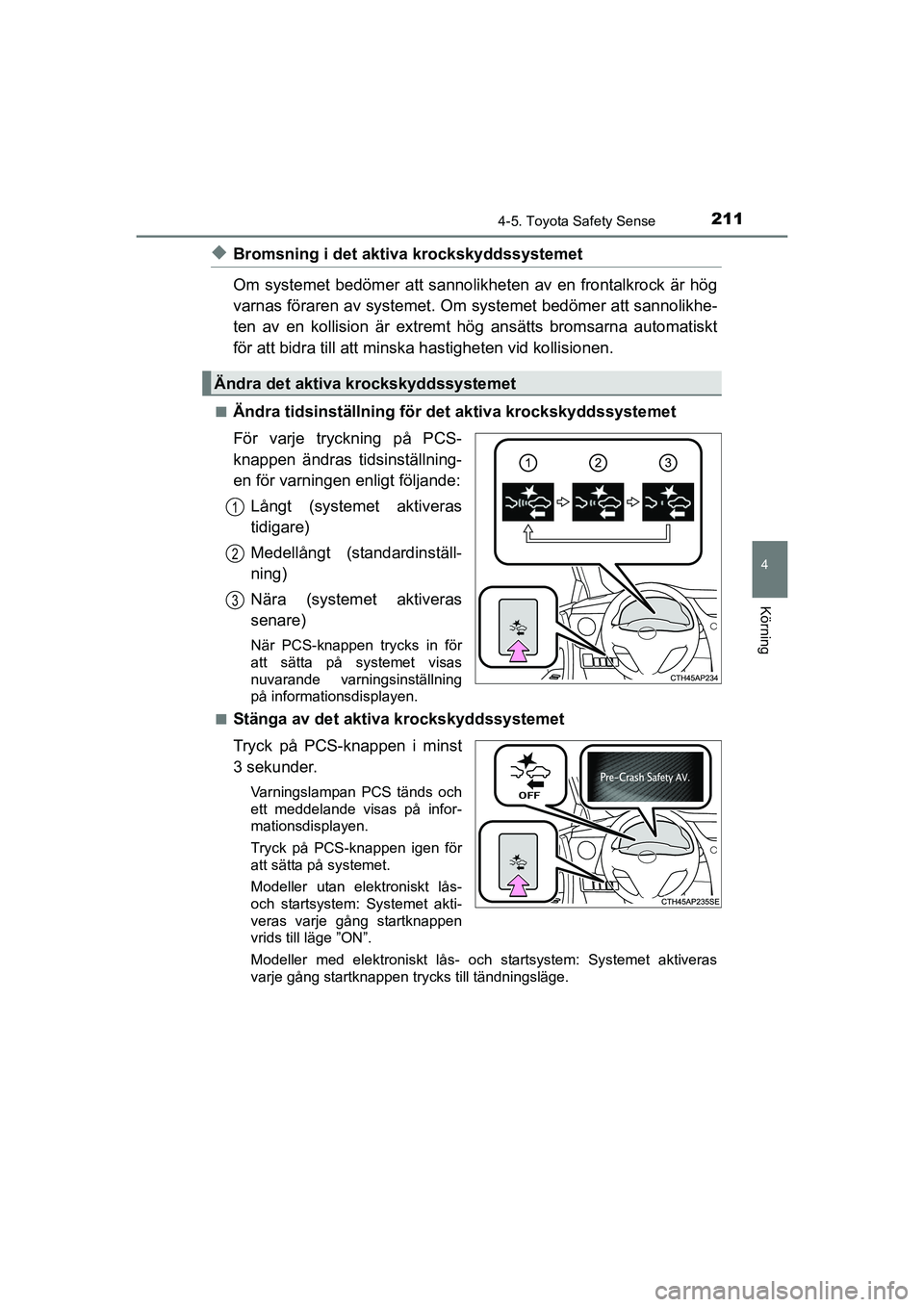

uBromsning i det aktiva krockskyddssystemet
Om systemet bedömer att sannolikheten av en frontalkrock är hög
varnas föraren av systemet. Om systemet bedömer att sannolikhe-
ten av en kollision är extremt hö g ansätts bromsarna automatiskt
för att bidra till att minska hastigheten vid kollisionen.
nÄndra tidsinställning för det aktiva krockskyddssystemet
För varje tryckning på PCS-
knappen ändras tidsinställning-
en för varningen enligt följande:
Långt (systemet aktiveras
tidigare)
Medellångt (standardinställ-
ning)
Nära (systemet aktiveras
senare)
När PCS-knappen trycks in för
att sätta på systemet visas
nuvarande varningsinställning
på informationsdisplayen.
n
Stänga av det aktiva krockskyddssystemet
Tryck på PCS-knappen i minst
3 sekunder.
Varningslampan PCS tänds och
ett meddelande visas på infor-
mationsdisplayen.
Tryck på PCS-knappen igen för
att sätta på systemet.
Modeller utan elektroniskt lås-
och startsystem: Systemet akti-
veras varje gång startknappen
vrids till läge ”ON”.
Modeller med elektroniskt lås- och startsystem: Systemet aktiveras
varje gång startknappen trycks till tändningsläge.
Ändra det aktiva krockskyddssystemet
1
2
3
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 211 Tuesday, December 8, 2015 4:32 PM

2124-5. Toyota Safety Sense
OM12J31SE

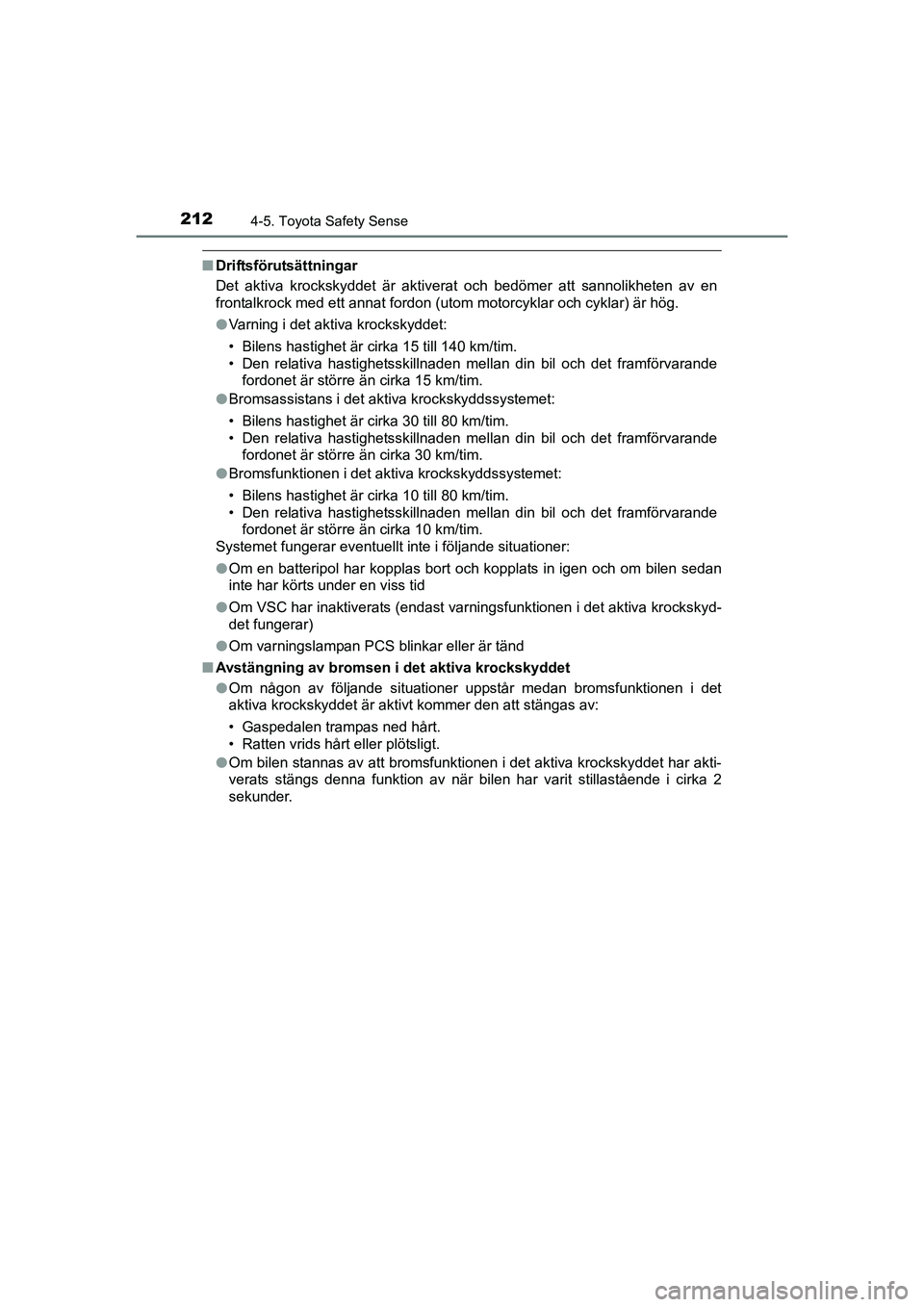

nDriftsförutsättningar
Det aktiva krockskyddet är aktiverat och bedömer att sannolikheten av en
frontalkrock med ett annat fordon (utom motorcyklar och cyklar) är hög.
lVarning i det aktiva krockskyddet:
• Bilens hastighet är cirka 15 till 140 km/tim.
• Den relativa hastighetsskillnaden mellan din bil och det framförvarande
fordonet är större än cirka 15 km/tim.
l Bromsassistans i det aktiva krockskyddssystemet:
• Bilens hastighet är cirka 30 till 80 km/tim.
• Den relativa hastighetsskillnaden mellan din bil och det framförvarande
fordonet är större än cirka 30 km/tim.
l Bromsfunktionen i det aktiva krockskyddssystemet:
• Bilens hastighet är cirka 10 till 80 km/tim.
• Den relativa hastighetsskillnaden mellan din bil och det framförvarande
fordonet är större än cirka 10 km/tim.
Systemet fungerar eventuellt inte i följande situationer:
l Om en batteripol har kopplas bort och kopplats in igen och om bilen sedan
inte har körts under en viss tid
l Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyd-
det fungerar)
l Om varningslampan PCS blinkar eller är tänd
n Avstängning av bromsen i det aktiva krockskyddet
lOm någon av följande situationer uppstår medan bromsfunktionen i det
aktiva krockskyddet är aktivt kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har akti-
verats stängs denna funktion av när bilen har varit stillastående i cirka 2
sekunder.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 212 Tuesday, December 8, 2015 4:32 PM

2134-5. Toyota Safety Sense
OM12J31SE
4
Körning
nOmständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
I följande situationer kan sensorns känna av ett föremål som orsakar syste-
met att fastställa att en kollision kan vara möjlig och aktiveras.
Om det finns ett föremål (vägskylt, räcke, etc.) vid vägkanten vid ingång-
en till en kurva
Om din bil passerar en mötande bil i en kurva
Om din bil passerar ett mötande fordon när din bil svänger åt vänster eller
höger
Om du snabbt nalkas ett framförvarande fordon
Om du snabbt nalkas en elektrisk vägbom, bom vid parkeringsplats, eller
annan bom som öppnas och stängs.
Om du nalkas en bro över vägen, trafikskylt, annonstavla, etc.
Om främre delen av din bil höjs eller sänks
Om sensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
Om ett större föremål (annonstavla, gatubelysning, etc.) är placerat
överst i en uppförsbacke
Om ett metallföremål (manhålslucka, stålplatta, etc.) är placerat längst
ner i en nedförsbacke
1
2
3
4
5
6
7
8
9
10
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 213 Tuesday, December 8, 2015 4:32 PM

2144-5. Toyota Safety Sense
OM12J31SEOm du nalkas ett lågt hängande föremål som kan vidröra bilen, t.ex. en
banderoll eller trädgrenar
Vid körning genom tät dimma eller rök
Om bilen träffas av vatten eller snö från framförvarande fordon, etc.
Om det finns reflekterande föremål, grop eller gupp på vägbanan
Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn
Om du extremt nära kör förbi ett föremål (bil som har stannat, räcke, etc.)
n Situationer då det aktiva krockskyddet eventuellt inte fungerar på rätt
sätt
Systemet fungerar eventuellt inte i följande situationer:
Vid körning på vägar med tvära svängar eller med ojämna \
ytor
Om en bil plötsligt kör framför dig, t.ex. i en korsning
Om en bil plötsligt kör in framför din bil
Om din bil sladdar
Om främre delen av din bil höjs eller sänks
Om vindrutan är smutsig eller täckt av regndroppar, kondens, is, snö, etc.
Om sensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
Om ett framförvarande fordon reflekterar lasern dåligt (fordonets bakre
del är nedsjunken, mycket smutsig, etc.)
11
12
13
14
15
16
1
2
3
4
5
6
7
8
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 214 Tuesday, December 8, 2015 4:32 PM

2154-5. Toyota Safety Sense
OM12J31SE
4
Körning
Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for-
don skiner rakt in i främre sensorn
Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
Om det omgivande området är mörkt, t.ex. i en tunnel eller på\
natten
n Om varningslampan PCS blinkar oc h ett varningsmeddelande visas på
informationsdisplayen
Om det aktiva krockskyddet eventuellt inte är tillgängligt för tillfälligt, eller om
en funktionsstörning kan ha uppstått i systemet
l I följande situationer slocknar varningslampan meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden återställs:
• Om ytan kring främre sensorn är het, t.ex. när bilen har stått parkerad i
solen
• Om vindrutan är immig eller täckt med kondens eller is
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är
öppen
l Om varningslampan PCS fortsätter att blinka, eller om varningsmeddelan-
det inte försvinner kan en systemstörning ha uppstått. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.
n Om TRC och VSC är avstängda
lOm TRC och VSC är avstängda ( Sid. 280) inaktiveras även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i
det aktiva krockskyddet kommer dock att fungera.
l Varningslampan PCS tänds och ”Pre-Crash Brake is disabled due to VSC
OFF.” visas på informationsdisplayen.9
10
11
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 215 Tuesday, December 8, 2015 4:32 PM

2164-5. Toyota Safety Sense
OM12J31SE
VA R N I N G
nBegränsningar i det aktiva krockskyddssystemet
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för
normala bromsmetoder. Det här systemet hindrar inte kollisioner eller
mildrar skador i varje situation. Förlita dig inte alltför mycket på det här
systemet. I annat fall kan det leda till en olyckshändelse som kan resul-
tera i svåra eller livshotande skador.
Trots att systemet är konstruerat att bidra till att kollisioner undviks eller till
att minska skadorna i en kollision kan systemets effektivitet förändras i
enlighet med olika förutsättningar ( Sid. 212). Därför har systemet even-
tuellt inte alltid samma effekt.
l Bromsfunktionen i det aktiva krockskyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undanma-
növer och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är
aktivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Kraftig bromskraft anläggs medan det aktiva krockskyddet är i funktion.
Bilen kan krypköra framåt efter att bromsfunktionen i det aktiva krockskyd-
det har aktiverats så föraren bör dessutom trampa på bromspedalen efter
behov.
l Frontsensorn använder laser för att känna av fordon framför din bil. Dessa
laserstrålar är inte skadliga för det nakna ögat. Försök dock aldrig betrakta
dem med förstoringsglas eller andra optiska instrument. Det kan leda till
att synen går förlorad eller svåra synstörningar.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 216 Tuesday, December 8, 2015 4:32 PM

2174-5. Toyota Safety Sense
OM12J31SE
4
Körning
VA R N I N G

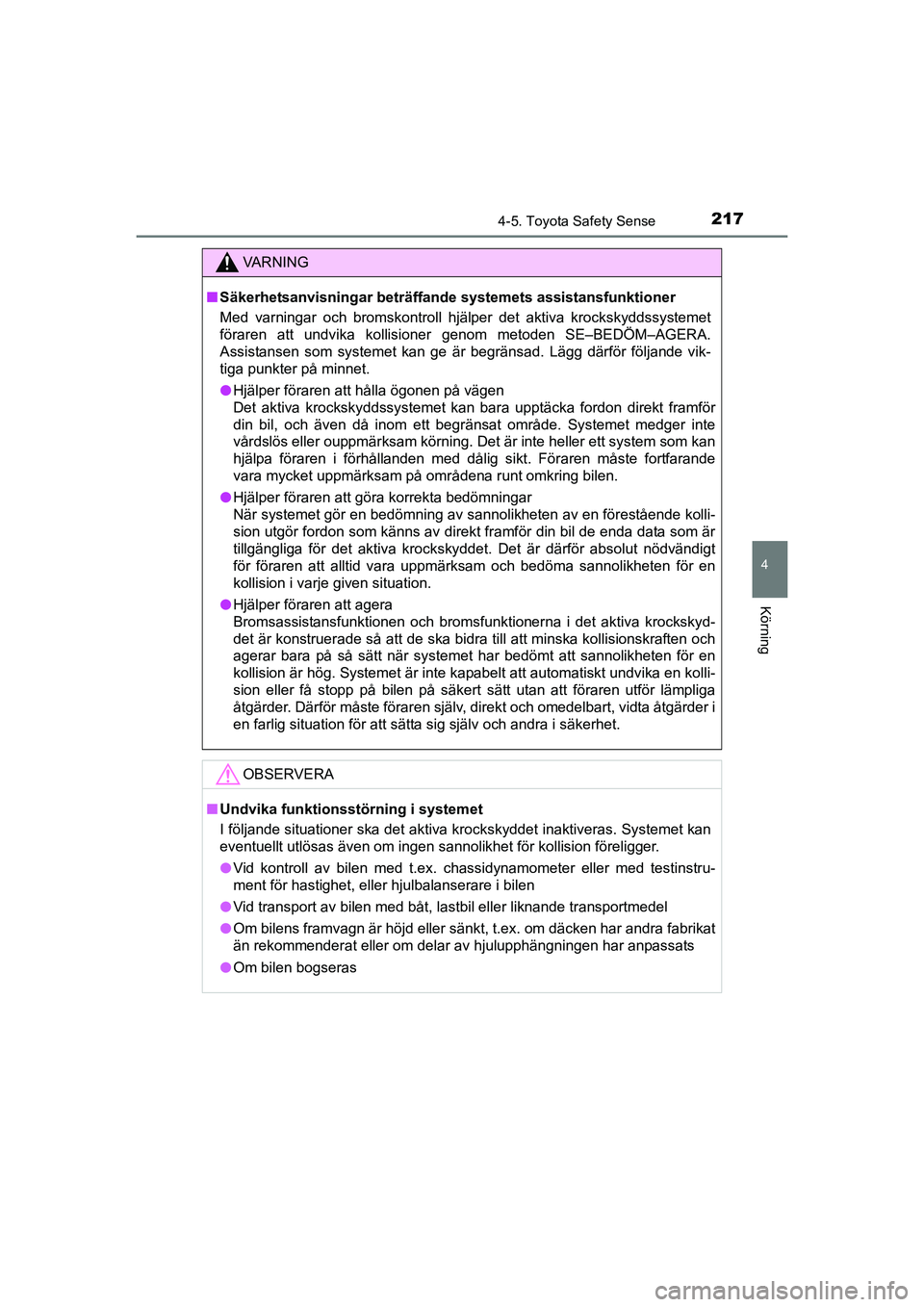

nSäkerhetsanvisningar beträffande systemets assistansfunktioner
Med varningar och bromskontroll hjälper det aktiva krockskyddssystemet
föraren att undvika kollisioner genom metoden SE–BEDÖM–AGERA.
Assistansen som systemet kan ge är begränsad. Lägg därför följande vik-
tiga punkter på minnet.
l Hjälper föraren att hålla ögonen på vägen
Det aktiva krockskyddssystemet kan bara upptäcka fordon direkt framför
din bil, och även då inom ett begränsat område. Systemet medger inte
vårdslös eller ouppmärksam körning. Det är inte heller ett system som kan
hjälpa föraren i förhållanden med dålig sikt. Föraren måste fortfarande
vara mycket uppmärksam på områdena runt omkring bilen.
l Hjälper föraren att göra korrekta bedömningar
När systemet gör en bedömning av sannolikheten av en förestående kolli-
sion utgör fordon som känns av direkt framför din bil de enda data som är
tillgängliga för det aktiva krockskyddet. Det är därför absolut nödvändigt
för föraren att alltid vara uppmärksam och bedöma sannolikheten för en
kollision i varje given situation.
l Hjälper föraren att agera
Bromsassistansfunktionen och bromsfunktionerna i det aktiva krockskyd-
det är konstruerade så att de ska bidra till att minska kollisionskraften och
agerar bara på så sätt när systemet har bedömt att sannolikheten för en
kollision är hög. Systemet är inte kapabelt att automatiskt undvika en kolli-
sion eller få stopp på bilen på säkert sätt utan att föraren utför lämpliga
åtgärder. Därför måste föraren själv, direkt och omedelbart, vidta åtgärder i
en farlig situation för att sätta sig själv och andra i säkerhet.
OBSERVERA
nUndvika funktionsst örning i systemet
I följande situationer ska det aktiva krockskyddet inaktiveras. Systemet kan
eventuellt utlösas även om ingen sannolikhet för kollision föreligger.
l Vid kontroll av bilen med t.ex. chassidynamometer eller med testinstru-
ment för hastighet, eller hjulbalanserare i bilen
l Vid transport av bilen med båt, lastbil eller liknande transportmedel
l Om bilens framvagn är höjd eller sänkt, t.ex. om däcken har andra fabrikat
än rekommenderat eller om delar av hjulupphängningen har anpassats
l Om bilen bogseras
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 217 Tuesday, December 8, 2015 4:32 PM

2184-5. Toyota Safety Sense
OM12J31SE
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamera som sensor som larmar
föraren om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksam-
mas föraren på detta med en summerton och indikeringar på informa-
tionsdisplayen.
Frontsensor
Om systemet bedömer att bilen
avviker från det aktuella körfältet
hörs en summerton och körfälts-
markeringen på sidan som bilen
har avvikit från blinkar på informa-
tionsdisplayen.
Om summertonen hörs, kontrol-
lera omgivningen och använd rat-
ten för att styra in bilen säkert
mellan de vita (gula) körfältsmar-
keringarna.
LDA (Körfilsvar ning)
: I förekommande fall
Sammanfattning av funktioner
Funktionen körfilsvarning
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 218 Tuesday, December 8, 2015 4:32 PM

2194-5. Toyota Safety Sense
OM12J31SE
4
Körning
Tryck på LDA-knappen för att akti-
vera systemet.
LDA-indikeringslampan tänds.
Tryck en gång till på knappen för
att stänga av LDA-systemet.
LDA-systemet fortsätter att vara
påslaget eller avstängt även om
startknappen är i tändningsläge.
lOm bilens hastighet är lägst cirka 50 km/tim
l Om körfältsbredden är över cirka 3 m
l Vid körning på en rak väg eller i en kurva med en radie på över
cirka 150 m
Aktivera LDA-systemet
Funktionsvillkor
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 219 Tuesday, December 8, 2015 4:32 PM

2204-5. Toyota Safety Sense
OM12J31SE
Om insidan av båda körfältsmar-
keringarna blir vita:
Indikerar att både höger och vän-
ster körfältsmarkering känns av.
Om bilen avviker från körfältet bör-
jar körfältslinjerna på samma sida
där bilen avvek att blinka med gult
sken.
Om insidan av någon av körfälts-
markeringarna blir vita:
Indikerar att körfältsmarkeringen
på den vitmarkerade sidan känns
av.
Om bilen avviker från sidan av kör-
fältet som har avkänningsbara kör-
fältsmarkeringar börjar linjen blinka
med gult sken.
Om insidan av båda körfältsmar-
keringarna är svarta:
Indikerar att inga körfältsmarke-
ringar känns av, eller att LDA-sys-
temet har tillfälligt stängts av.
Indikering på informationsdisplay
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 220 Tuesday, December 8, 2015 4:32 PM
