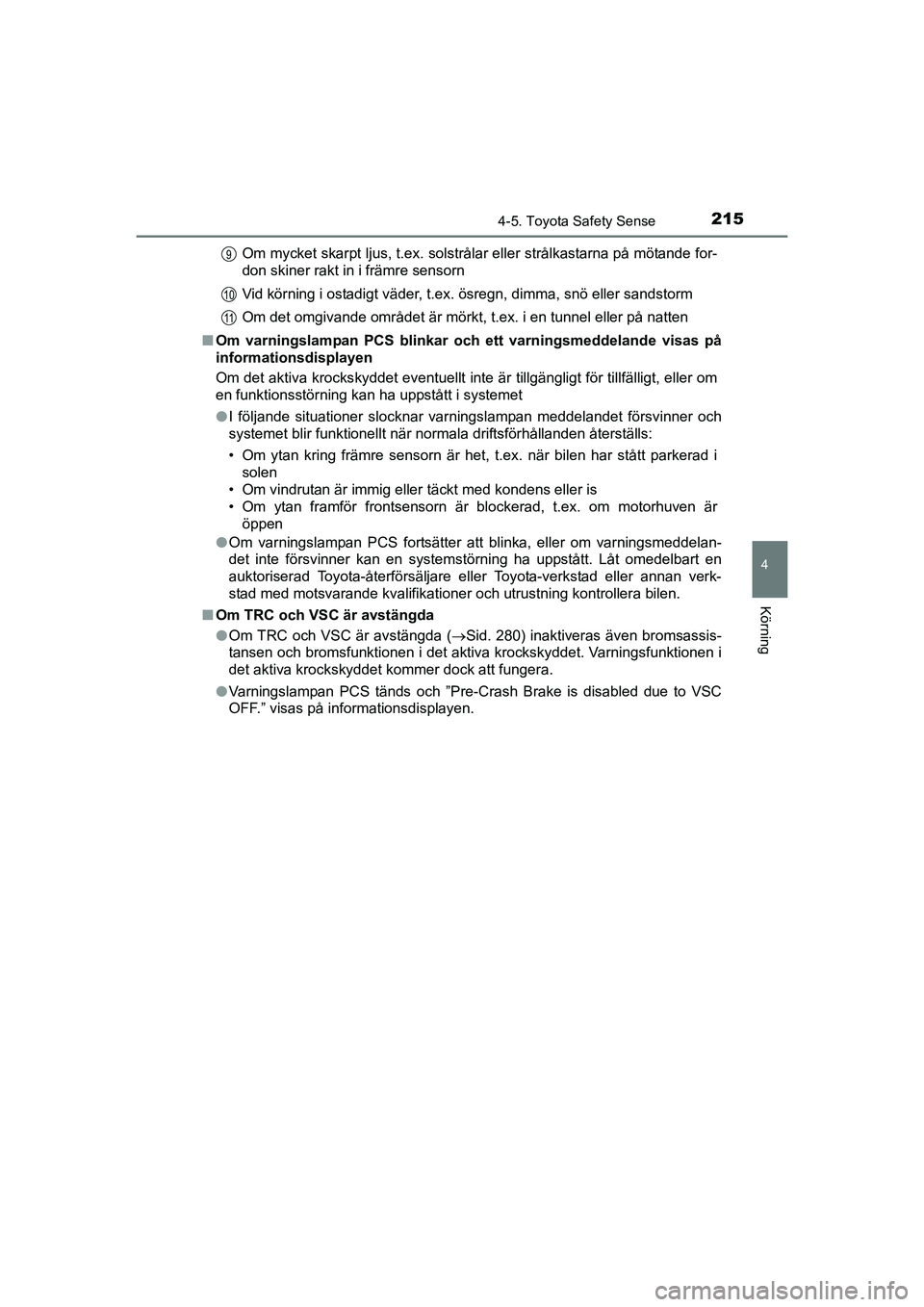

2154-5. Toyota Safety Sense
OM12J31SE
4
Körning
Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for-
don skiner rakt in i främre sensorn
Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
Om det omgivande området är mörkt, t.ex. i en tunnel eller på\
natten
n Om varningslampan PCS blinkar oc h ett varningsmeddelande visas på
informationsdisplayen
Om det aktiva krockskyddet eventuellt inte är tillgängligt för tillfälligt, eller om
en funktionsstörning kan ha uppstått i systemet
l I följande situationer slocknar varningslampan meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden återställs:
• Om ytan kring främre sensorn är het, t.ex. när bilen har stått parkerad i
solen
• Om vindrutan är immig eller täckt med kondens eller is
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är
öppen
l Om varningslampan PCS fortsätter att blinka, eller om varningsmeddelan-
det inte försvinner kan en systemstörning ha uppstått. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.
n Om TRC och VSC är avstängda
lOm TRC och VSC är avstängda ( Sid. 280) inaktiveras även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i
det aktiva krockskyddet kommer dock att fungera.
l Varningslampan PCS tänds och ”Pre-Crash Brake is disabled due to VSC
OFF.” visas på informationsdisplayen.9
10
11
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 215 Tuesday, December 8, 2015 4:32 PM

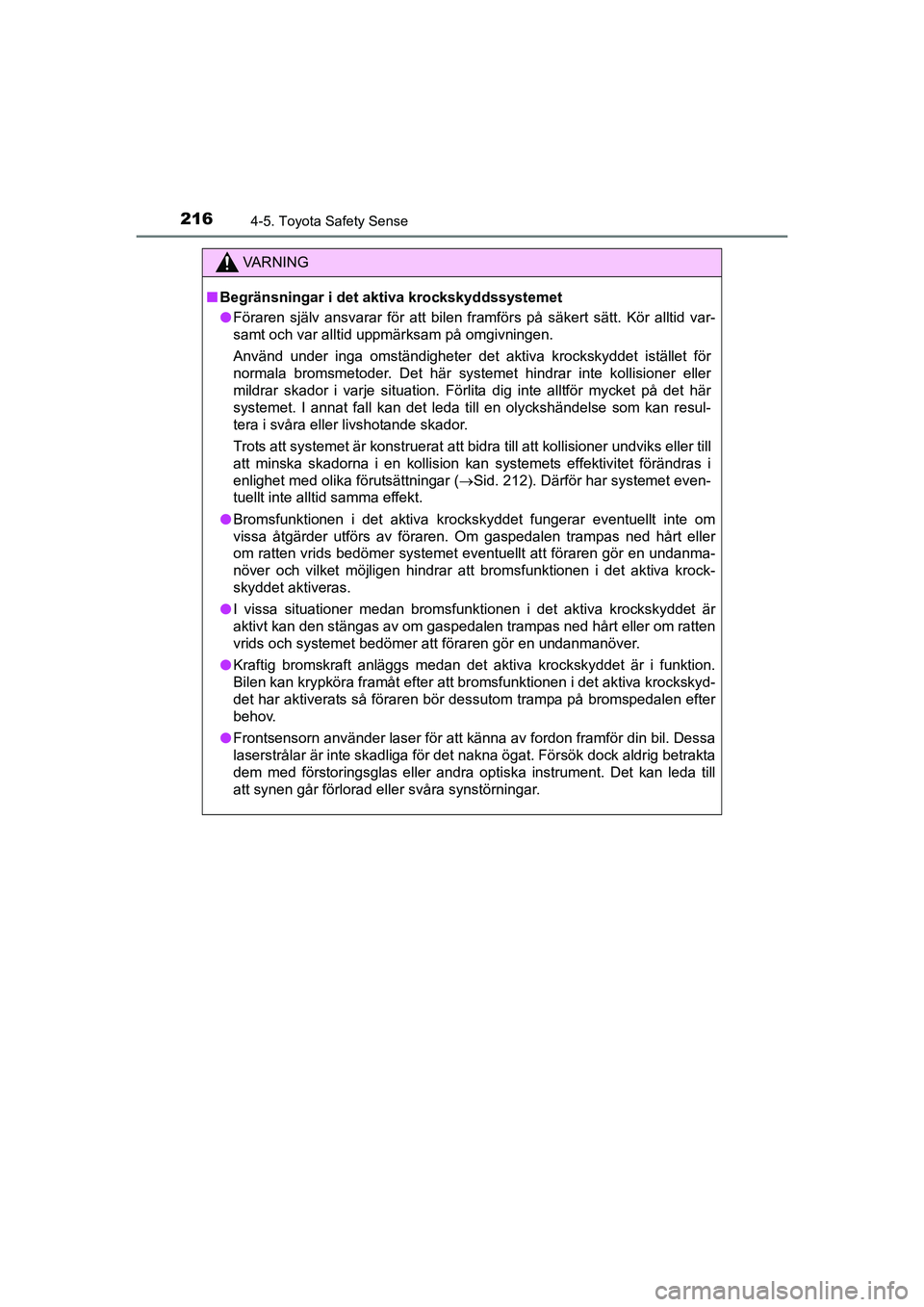

2164-5. Toyota Safety Sense
OM12J31SE
VA R N I N G
nBegränsningar i det aktiva krockskyddssystemet
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för
normala bromsmetoder. Det här systemet hindrar inte kollisioner eller
mildrar skador i varje situation. Förlita dig inte alltför mycket på det här
systemet. I annat fall kan det leda till en olyckshändelse som kan resul-
tera i svåra eller livshotande skador.
Trots att systemet är konstruerat att bidra till att kollisioner undviks eller till
att minska skadorna i en kollision kan systemets effektivitet förändras i
enlighet med olika förutsättningar ( Sid. 212). Därför har systemet even-
tuellt inte alltid samma effekt.
l Bromsfunktionen i det aktiva krockskyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undanma-
növer och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är
aktivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Kraftig bromskraft anläggs medan det aktiva krockskyddet är i funktion.
Bilen kan krypköra framåt efter att bromsfunktionen i det aktiva krockskyd-
det har aktiverats så föraren bör dessutom trampa på bromspedalen efter
behov.
l Frontsensorn använder laser för att känna av fordon framför din bil. Dessa
laserstrålar är inte skadliga för det nakna ögat. Försök dock aldrig betrakta
dem med förstoringsglas eller andra optiska instrument. Det kan leda till
att synen går förlorad eller svåra synstörningar.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 216 Tuesday, December 8, 2015 4:32 PM

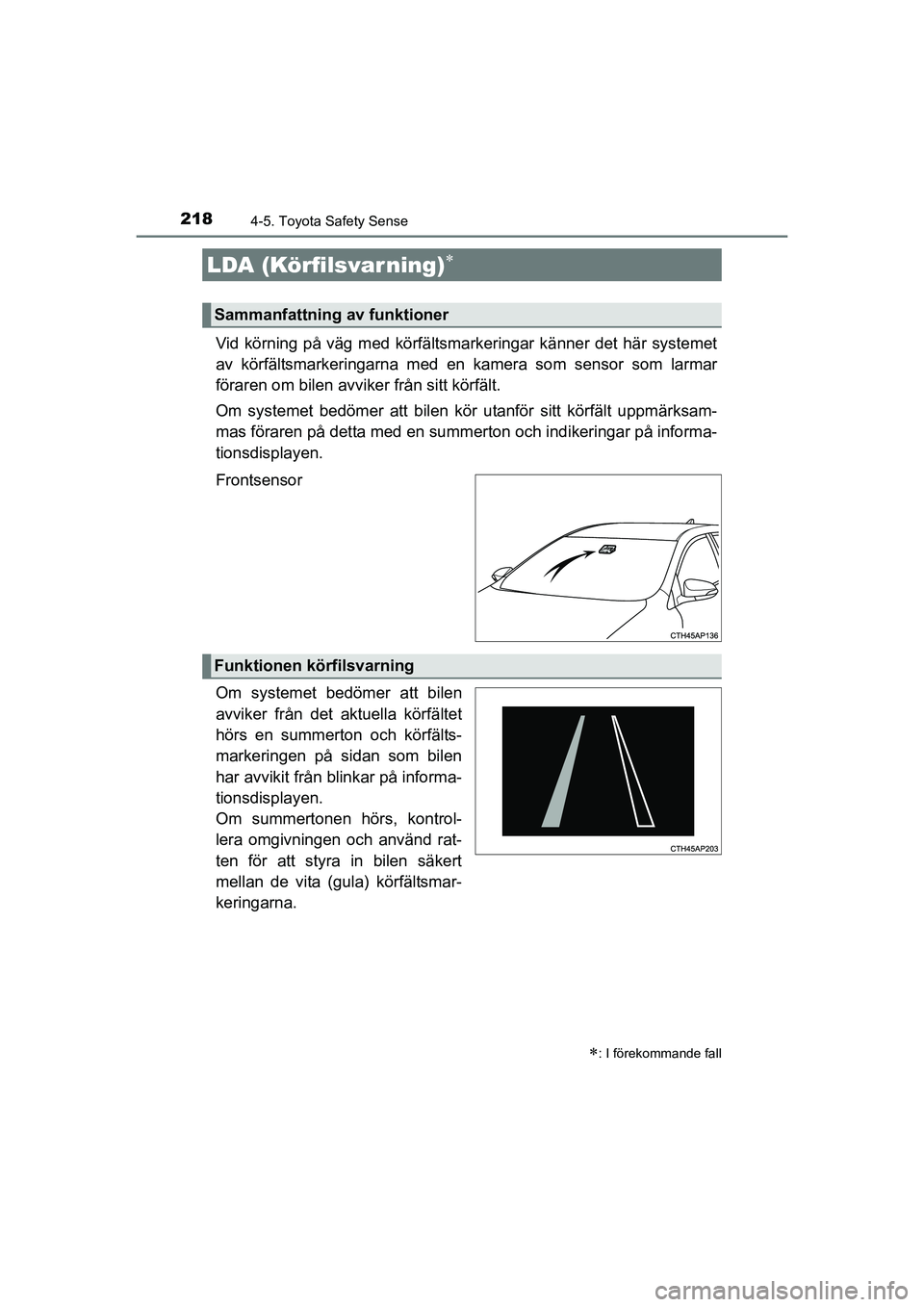

2184-5. Toyota Safety Sense
OM12J31SE
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamera som sensor som larmar
föraren om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksam-
mas föraren på detta med en summerton och indikeringar på informa-
tionsdisplayen.
Frontsensor
Om systemet bedömer att bilen
avviker från det aktuella körfältet
hörs en summerton och körfälts-
markeringen på sidan som bilen
har avvikit från blinkar på informa-
tionsdisplayen.
Om summertonen hörs, kontrol-
lera omgivningen och använd rat-
ten för att styra in bilen säkert
mellan de vita (gula) körfältsmar-
keringarna.
LDA (Körfilsvar ning)
: I förekommande fall
Sammanfattning av funktioner
Funktionen körfilsvarning
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 218 Tuesday, December 8, 2015 4:32 PM

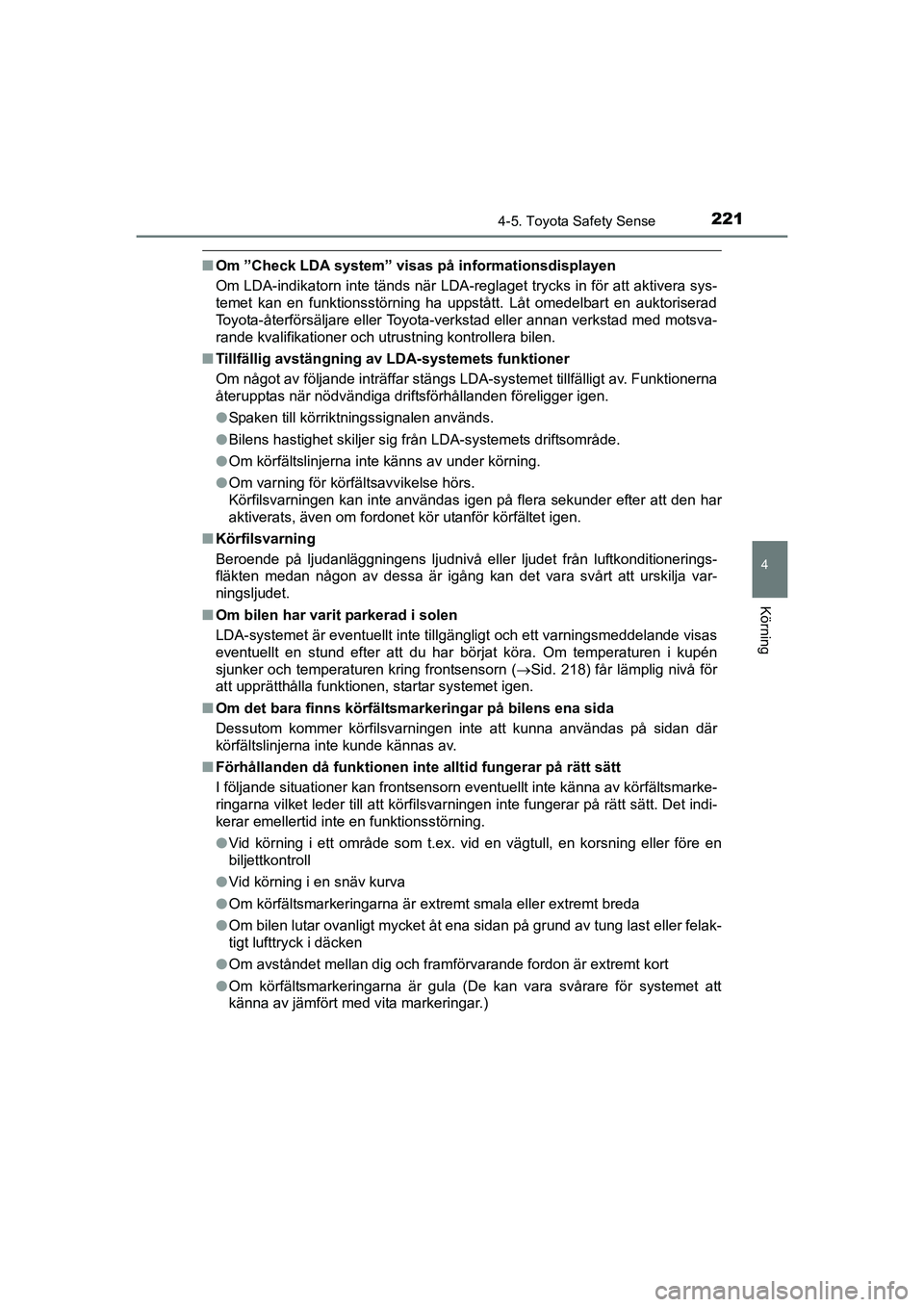

2214-5. Toyota Safety Sense
OM12J31SE
4
Körning
nOm ”Check LDA system” visas på informationsdisplayen
Om LDA-indikatorn inte tänds när LDA-reglaget trycks in för att aktivera sys-
temet kan en funktionsstörning ha uppstått. Låt omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
n Tillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningssignalen används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinjerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfilsvarningen kan inte användas igen på flera sekunder efter att den har
aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå elle r ljudet från luftkonditionerings-
fläkten medan någon av dessa är igång kan det vara svårt att urskilja var-
ningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte tillgängligt och ett varningsmeddelande visas
eventuellt en stund efter att du har börjat köra. Om temperaturen i kupén
sjunker och temperaturen kring frontsensorn ( Sid. 218) får lämplig nivå för
att upprätthålla funktionen, startar systemet igen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
n Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan frontsensorn eventuellt inte känna av körfältsmarke-
ringarna vilket leder till att körfilsvarningen inte fungerar på rätt sätt. Det indi-
kerar emellertid inte en funktionsstörning.
l Vid körning i ett område som t.ex. vid en vägtull, en korsning eller före en
biljettkontroll
l Vid körning i en snäv kurva
l Om körfältsmarkeringarna är ex tremt smala eller extremt breda
l Om bilen lutar ovanligt mycket åt ena sidan på grund av tung last eller felak-
tigt lufttryck i däcken
l Om avståndet mellan dig och framförvarande fordon är extremt kort
l Om körfältsmarkeringarna är gula (De kan vara svårare för systemet att
känna av jämfört med vita markeringar.)
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 221 Tuesday, December 8, 2015 4:32 PM

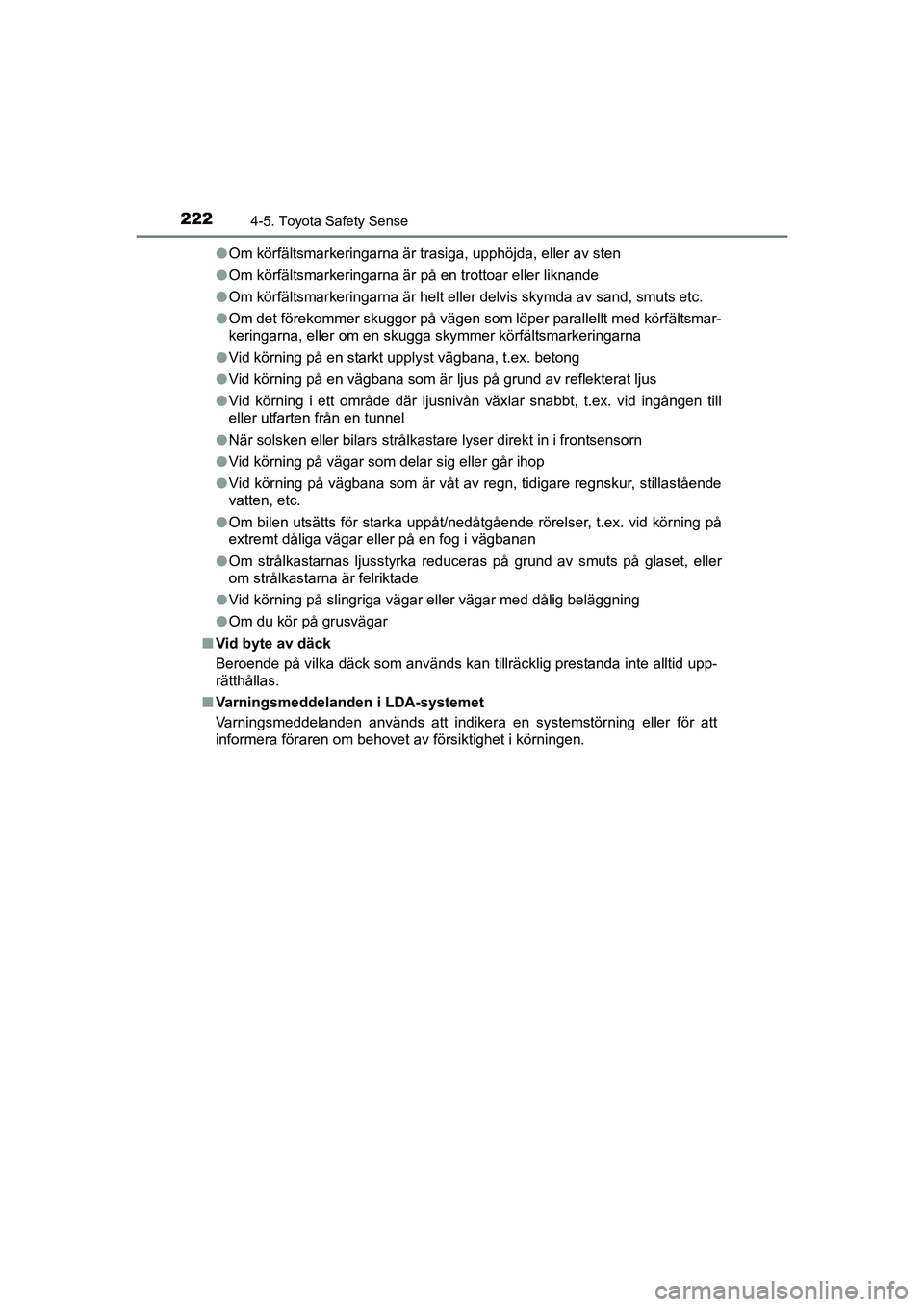

2224-5. Toyota Safety Sense
OM12J31SEl
Om körfältsmarkeringarna är trasiga, upphöjda, eller av sten
l Om körfältsmarkeringarna är på en trottoar eller liknande
l Om körfältsmarkeringarna är helt eller delvis skymda av sand, smuts etc.
l Om det förekommer skuggor på vägen som löper parallellt med körfältsmar-
keringarna, eller om en skugga skymmer körfältsmarkeringarna
l Vid körning på en starkt upplyst vägbana, t.ex. betong
l Vid körning på en vägbana som är ljus på grund av reflekterat ljus
l Vid körning i ett område där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
l När solsken eller bilars strålkastare lyser direkt in i frontsensorn
l Vid körning på vägar som delar sig eller går ihop
l Vid körning på vägbana som är våt av regn, tidigare regnsku\
r, stillastående
vatten, etc.
l Om bilen utsätts för starka uppåt/nedåtgående rörelser, t.ex. vid körning på
extremt dåliga vägar eller på en fog i vägbanan
l Om strålkastarnas ljusstyrka reduceras på grund av smuts på glaset, eller
om strålkastarna är felriktade
l Vid körning på slingriga vägar eller vägar med dålig beläggning
l Om du kör på grusvägar
n Vid byte av däck
Beroende på vilka däck som används kan tillräcklig prestanda inte alltid upp-
rätthållas.
n Varningsmeddelanden i LDA-systemet
Varningsmeddelanden används att indikera en systemstörning eller för att
informera föraren om behovet av försiktighet i körningen.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 222 Tuesday, December 8, 2015 4:32 PM

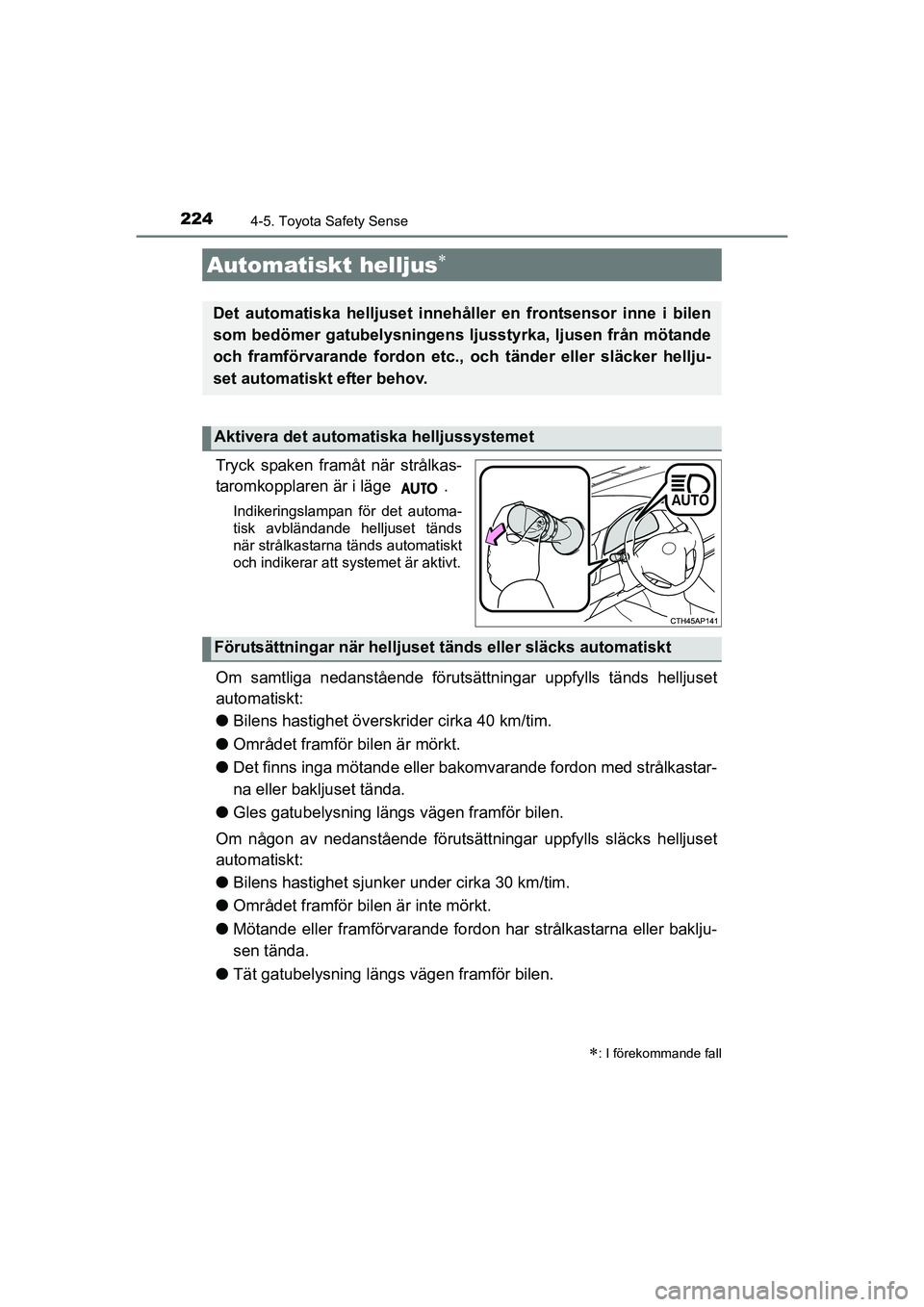

2244-5. Toyota Safety Sense
OM12J31SE
Tryck spaken framåt när strålkas-
taromkopplaren är i läge .
Indikeringslampan för det automa-
tisk avbländande helljuset tänds
när strålkastarna tänds automatiskt
och indikerar att systemet är aktivt.
Om samtliga nedanstående föruts ättningar uppfylls tänds helljuset
automatiskt:
l Bilens hastighet över skrider cirka 40 km/tim.
l Området framför bilen är mörkt.
l Det finns inga mötande eller bakomvarande fordon med strålkastar-
na eller bakljuset tända.
l Gles gatubelysning längs vägen framför bilen.
Om någon av nedanståend e förutsättningar uppfylls släcks helljuset
automatiskt:
l Bilens hastighet sjunke r under cirka 30 km/tim.
l Området framför bilen är inte mörkt.
l Mötande eller framförvarande fordon har strålkastarna eller baklju-
sen tända.
l Tät gatubelysning längs vägen framför bilen.
: I förekommande fall
Automatiskt helljus
Det automatiska helljuset innehåll er en frontsensor inne i bilen
som bedömer gatubelysningens ljusstyrka, ljusen från mötande
och framförvarande fordon etc., och tänder eller släcker hellju-
set automatiskt efter behov.
Aktivera det automatiska helljussystemet
Förutsättningar när helljuset tänds eller släcks automatiskt
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 224 Tuesday, December 8, 2015 4:32 PM

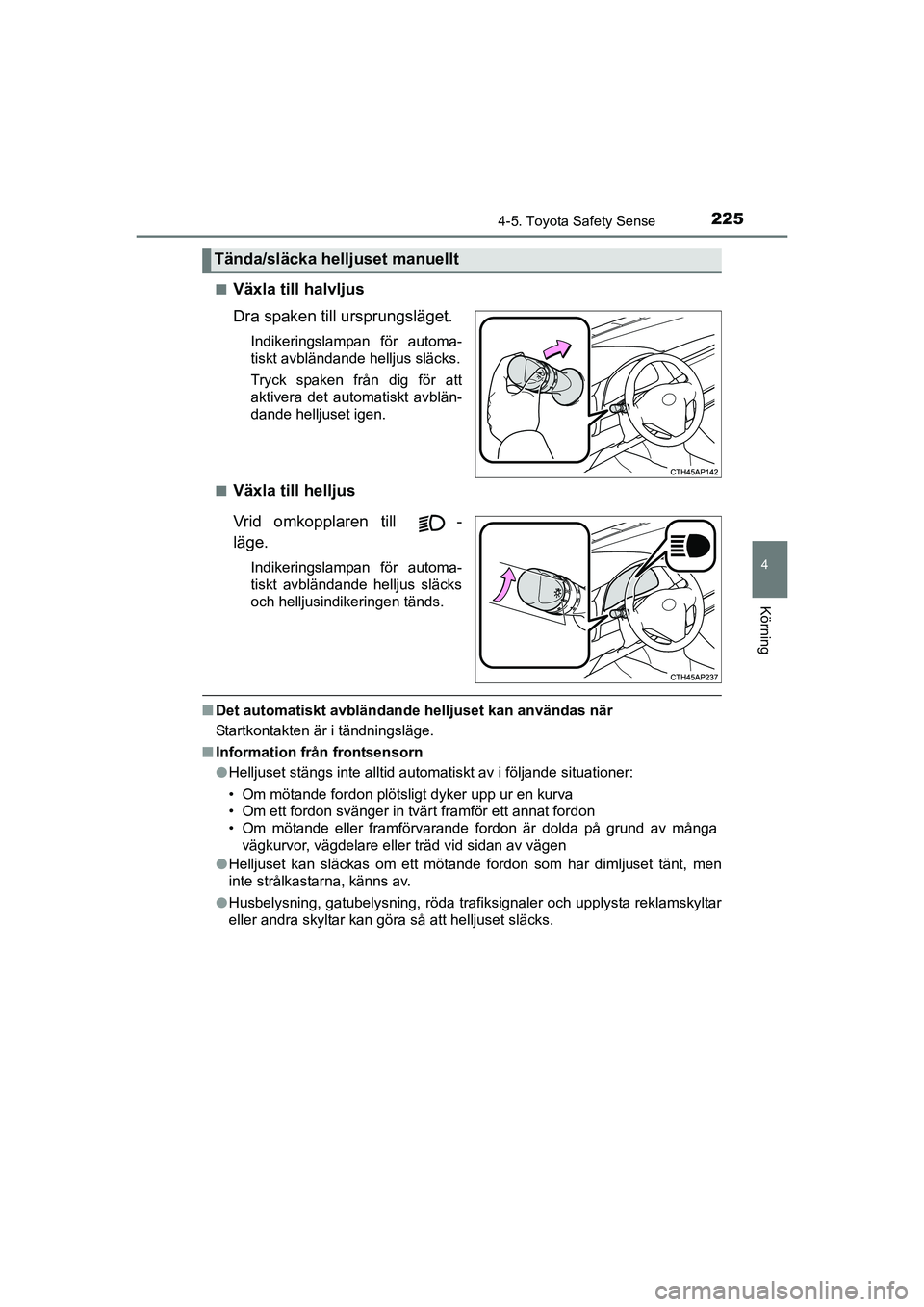

2254-5. Toyota Safety Sense
OM12J31SE
4
Körning
nVäxla till halvljus
Dra spaken till ursprungsläget.
Indikeringslampan för automa-
tiskt avbländande helljus släcks.
Tryck spaken från dig för att
aktivera det automatiskt avblän-
dande helljuset igen.
n
Växla till helljus
Vrid omkopplaren till -
läge.
Indikeringslampan för automa-
tiskt avbländande helljus släcks
och helljusindikeringen tänds.
n Det automatiskt avbländande helljuset kan användas när
Startkontakten är i tändningsläge.
n Information från frontsensorn
lHelljuset stängs inte alltid automatiskt av i följande situationer:
• Om mötande fordon plötsligt dyker upp ur en kurva
• Om ett fordon svänger in tvärt framför ett annat fordon
• Om mötande eller framförvarande fordon är dolda på grund av många
vägkurvor, vägdelare eller träd vid sidan av vägen
l Helljuset kan släckas om ett mötande fordon som har dimljuset tänt, men
inte strålkastarna, känns av.
l Husbelysning, gatubelysning, röda trafiksignaler och upplysta reklamskyltar
eller andra skyltar kan göra så att helljuset släcks.
Tända/släcka helljuset manuellt
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 225 Tuesday, December 8, 2015 4:32 PM

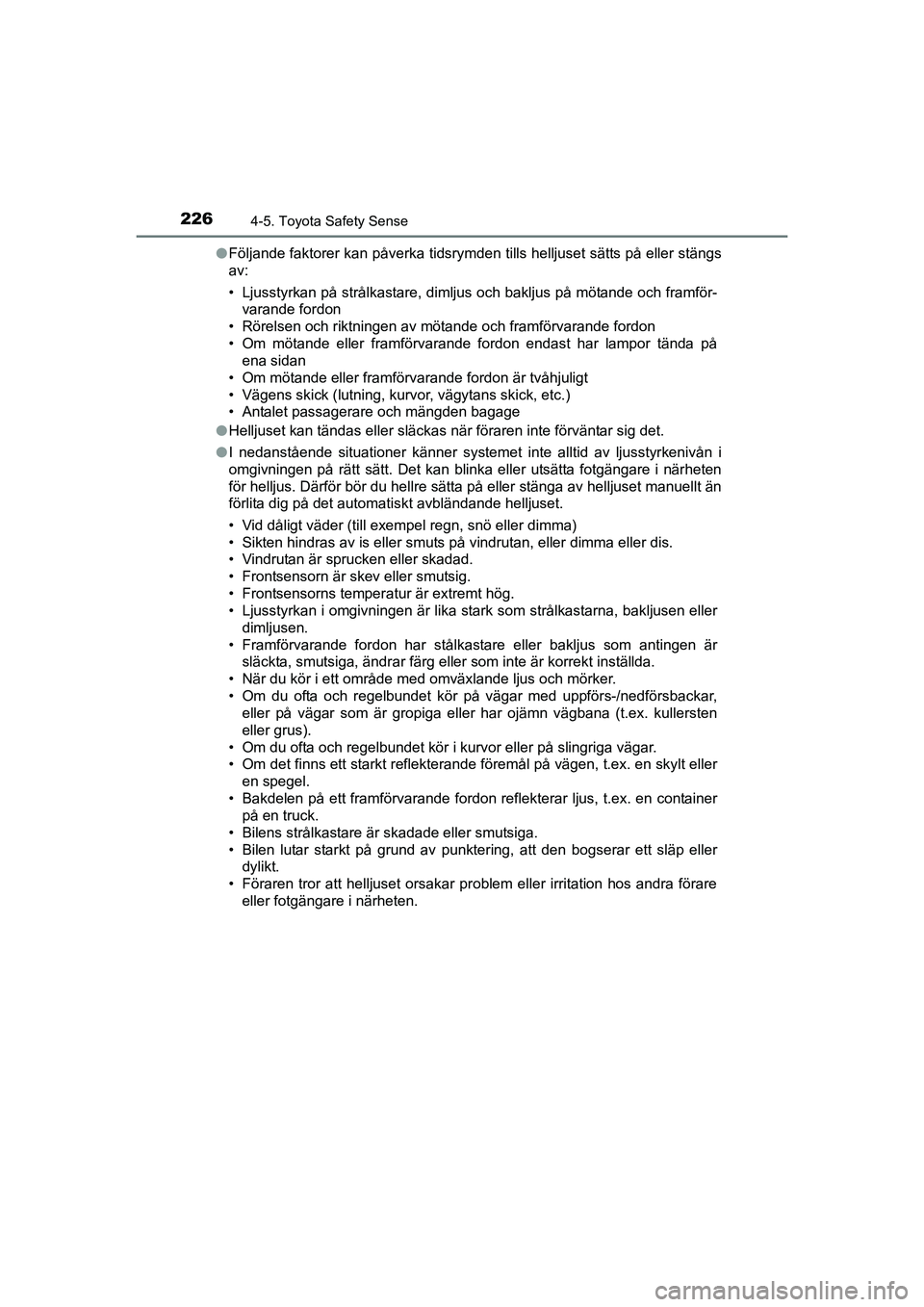

2264-5. Toyota Safety Sense
OM12J31SEl
Följande faktorer kan påverka tidsrymden tills helljuset sätts på eller stängs
av:
• Ljusstyrkan på strålkastare, dimljus och bakljus på mötande och framför-
varande fordon
• Rörelsen och riktningen av mötande och framförvarande fordon
• Om mötande eller framförvarande fordon endast har lampor tända på ena sidan
• Om mötande eller framförvarande fordon är tvåhjuligt
• Vägens skick (lutning, kurvor, vägytans skick, etc.)
• Antalet passagerare och mängden bagage
l Helljuset kan tändas eller släckas när föraren inte förvä\
ntar sig det.
l I nedanstående situationer känner systemet inte alltid av ljusstyrkenivån i
omgivningen på rätt sätt. Det kan blinka eller utsätta fotgängare i närheten
för helljus. Därför bör du hellre sätta på eller stänga av helljuset manuellt än
förlita dig på det automatiskt avbländande helljuset.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Frontsensorn är skev eller smutsig.
• Frontsensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Framförvarande fordon har stålkastare eller bakljus som antingen är släckta, smutsiga, ändrar färg eller som inte är korrekt inställda.
• När du kör i ett område med omväxlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar, eller på vägar som är gropiga eller har ojämn vägbana (t.ex. kullersten
eller grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container på en truck.
• Bilens strålkastare är skadade eller smutsiga.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller dylikt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare
eller fotgängare i närheten.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 226 Tuesday, December 8, 2015 4:32 PM

2284-5. Toyota Safety Sense
OM12J31SE
RSA känner av speciella vägskyltar med frontsensorn och tillhanda-
håller information till föraren via informationsdisplayen.
Om systemet bedömer att bilen kö rs fortare än hastighetsbegräns-
ningen, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna
som känts av larmas föraren med varningsskärm och varningssum-
mer
*.
*: Den här inställningen behöver specialinställas.
Frontsensor
RSA (Road Sign Assist)
: I förekommande fall
Sammanfattning av funktioner
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 228 Tuesday, December 8, 2015 4:32 PM

2294-5. Toyota Safety Sense
OM12J31SE
4
Körning

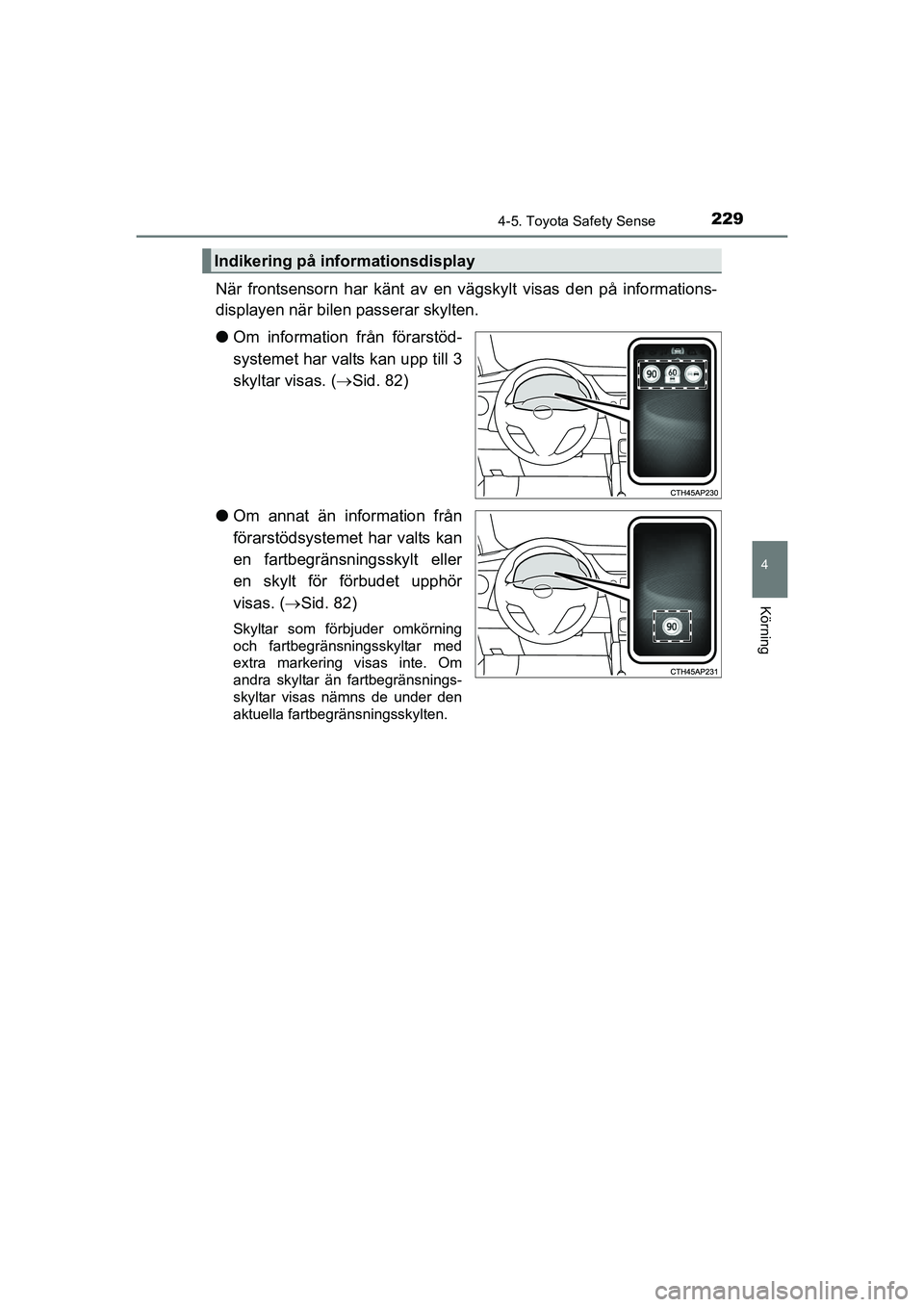

När frontsensorn har känt av en vägskylt visas den på informations-
displayen när bilen passerar skylten.
l Om information från förarstöd-
systemet har valt s kan upp till 3
skyltar visas. ( Sid. 82)
l Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller
en skylt för förbudet upphör
visas. ( Sid. 82)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar med
extra markering visas inte. Om
andra skyltar än fartbegränsnings-
skyltar visas nämns de under den
aktuella fartbegränsningsskylten.
Indikering på in formationsdisplay
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 229 Tuesday, December 8, 2015 4:32 PM
