sensor TOYOTA AURIS 2016 Bruksanvisningar (in Swedish)

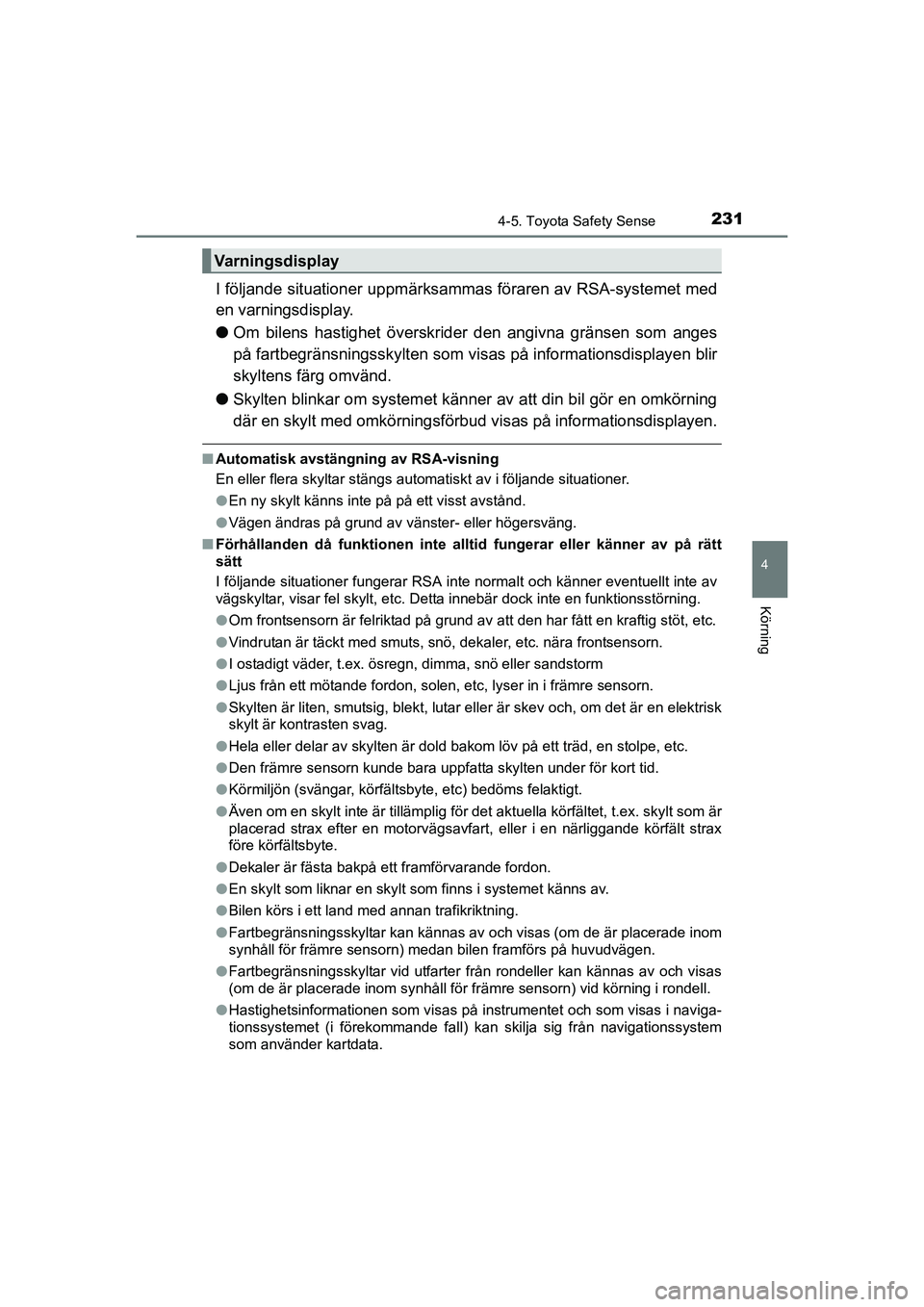

2314-5. Toyota Safety Sense
OM12J31SE
4
Körning
I följande situationer uppmärksammas föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
nAutomatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte på på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
n Förhållanden då funktionen inte al ltid fungerar eller känner av på rätt
sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om frontsensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära frontsensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i främre sensorn.
l Skylten är liten, smutsig, blekt, lutar eller är skev och, om det är en elektrisk
skylt är kontrasten svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
l Den främre sensorn kunde bara uppfatta skylten under för kort tid.
l Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
l Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
l Dekaler är fästa bakpå ett framförvarande fordon.
l En skylt som liknar en skylt som finns i systemet känns av.
l Bilen körs i ett land med annan trafikriktning.
l Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för främre sensorn) medan bilen framförs på huvu\
dvägen.
l Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för främre sensorn) vid körning i rondell.
l Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
Varningsdisplay
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 231 Tuesday, December 8, 2015 4:32 PM

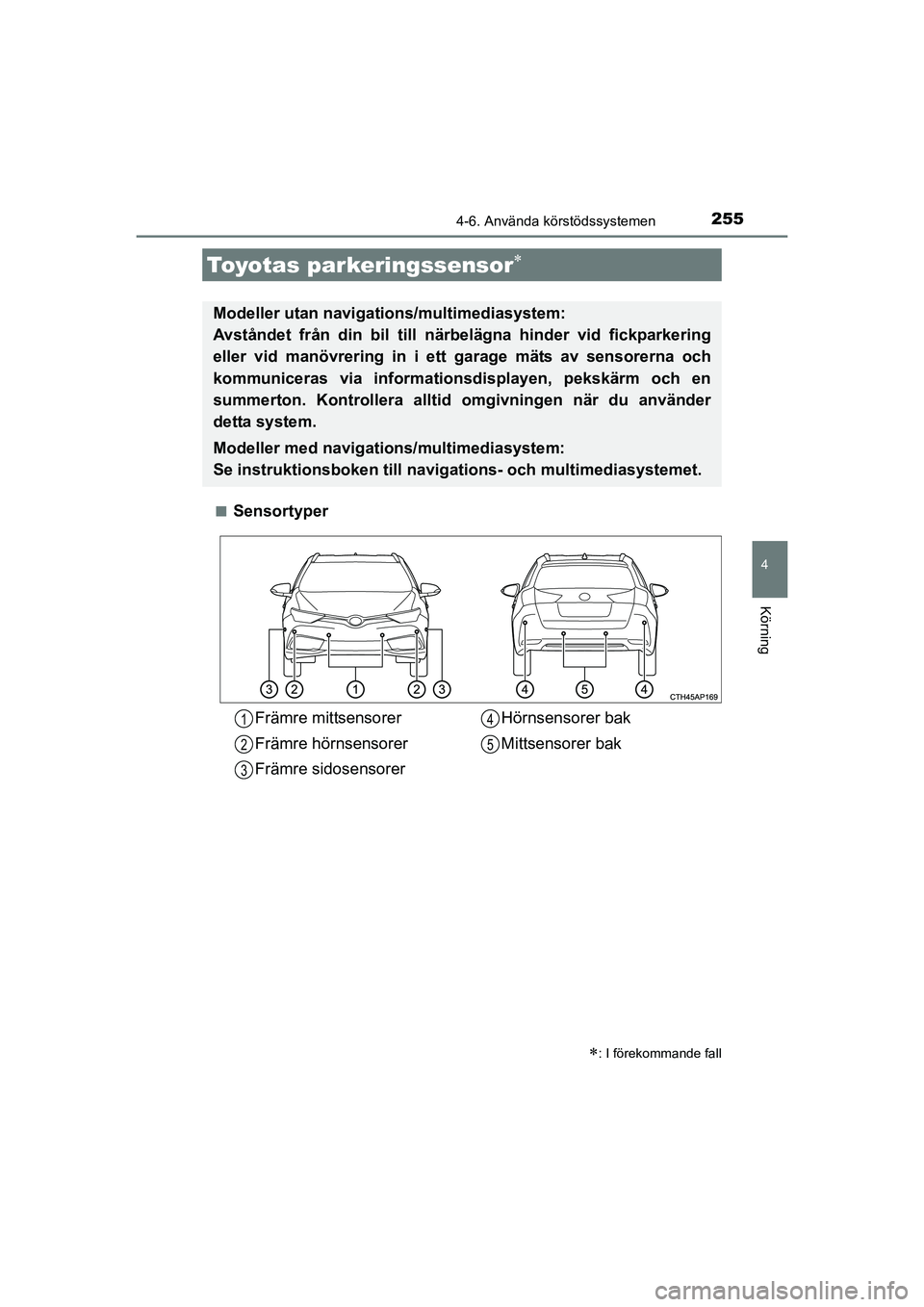

2554-6. Använda körstödssystemen
OM12J31SE
4
Körning
nSensortyper
Toyotas parkeringssensor
: I förekommande fall
Modeller utan navigations/multimediasystem:
Avståndet från din bil till nä rbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via informationsdisplayen, pekskärm och en
summerton. Kontrollera alltid omgivningen när du använder
detta system.
Modeller med navigations/multimediasystem:
Se instruktionsboken till navigations- och multimediasystemet.
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Hörnsensorer bak
Mittsensorer bak1
2
3
4
5
AURIS Touring Sports_OM_SE_OM12J31SE.book
Page 255 Tuesday, December 8, 2015 4:32 PM

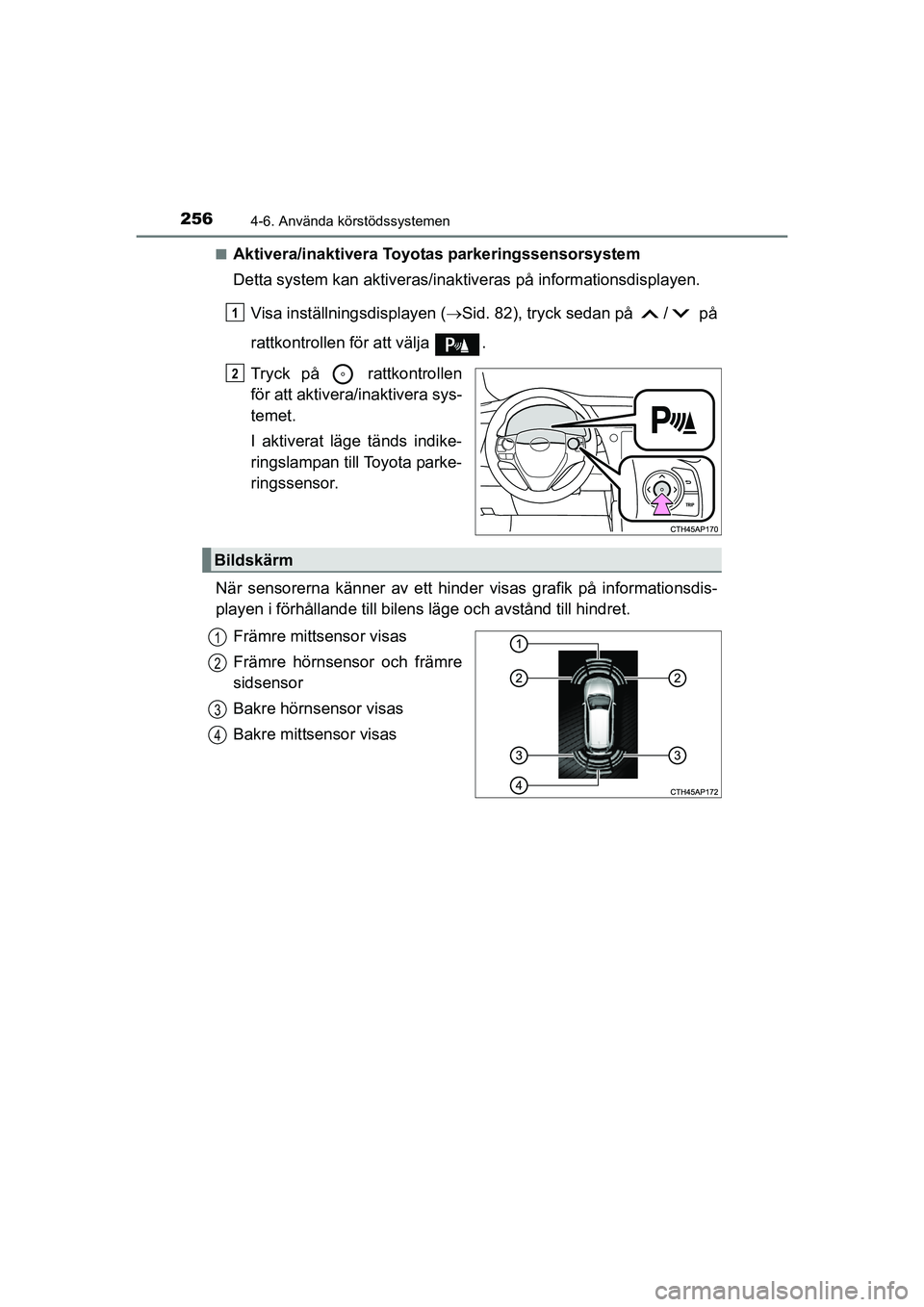

2564-6. Använda körstödssystemen
OM12J31SEn
Aktivera/inaktivera Toyotas parkeringssensorsystem
Detta system kan akti
veras/inaktiveras på in formationsdisplayen.
Visa inställningsdisplayen ( Sid. 82), tryck sedan på / på
rattkontrollen för att välja .
Tryck på rattkontrollen
för att aktivera/inaktivera sys-
temet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor visas
Främre hörnsensor och främre
sidsensor
Bakre hörnsensor visas
Bakre mittsensor visas
1
2
Bildskärm
1
2
3
4
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 256 Tuesday, December 8, 2015 4:32 PM

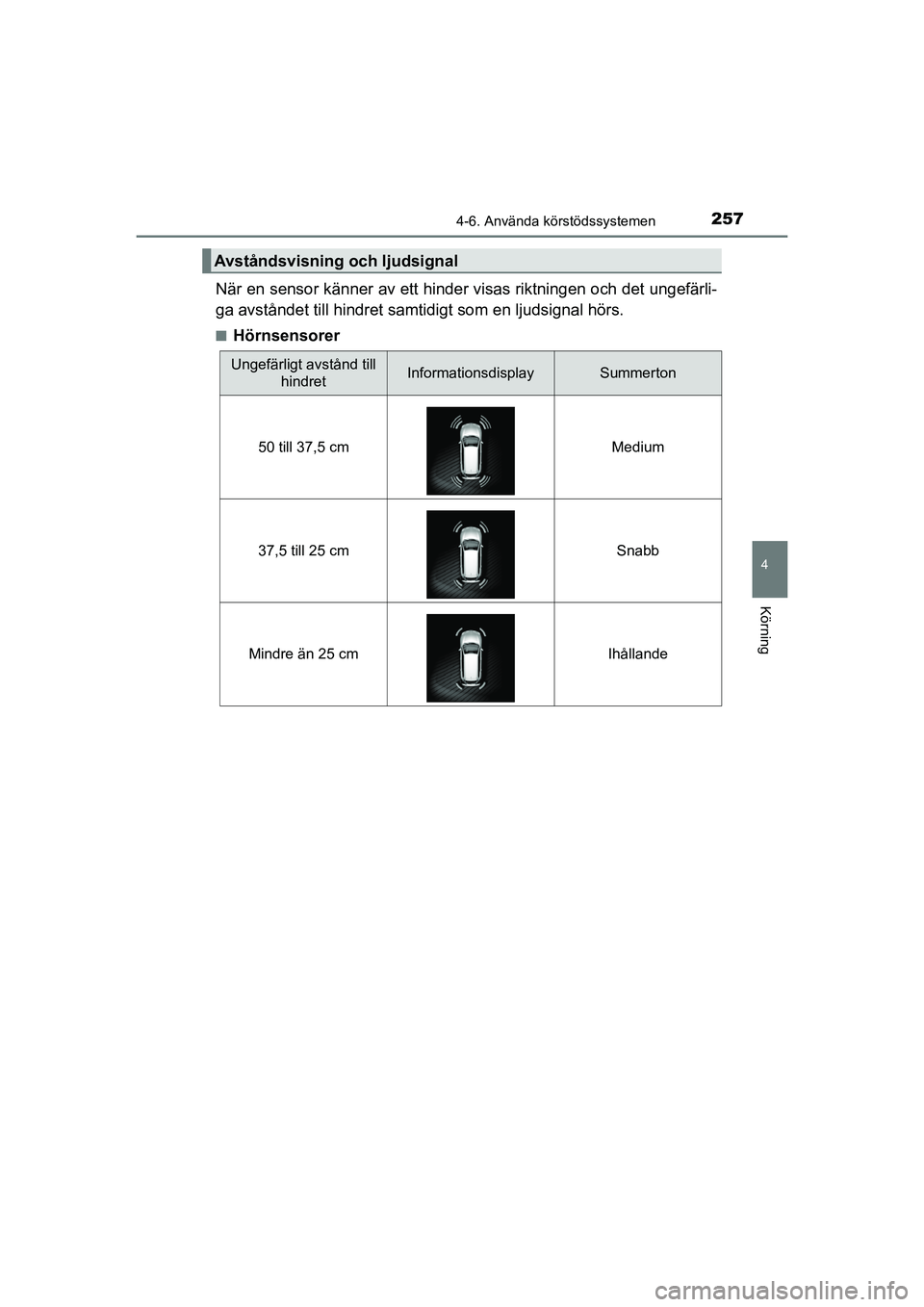

2574-6. Använda körstödssystemen
OM12J31SE
4
Körning
När en sensor känner av ett hinder visas riktningen och det ungefärli-
ga avståndet till hindret samtidigt som en ljudsignal hörs.
nHörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd till
hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 257 Tuesday, December 8, 2015 4:32 PM

2584-6. Använda körstödssystemen
OM12J31SEn

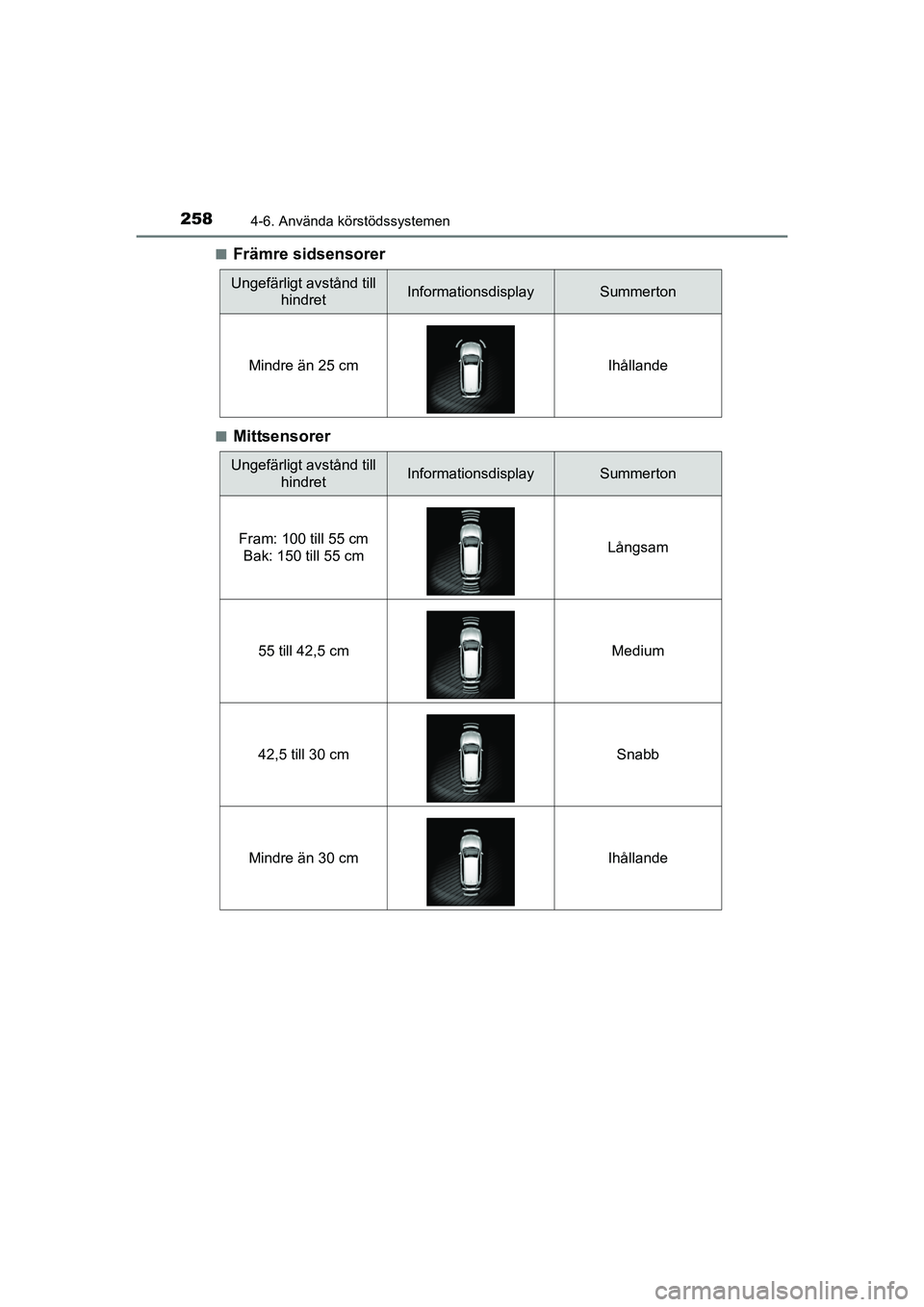

Främre sidsensorer
nMittsensorer
Ungefärligt avstånd till
hindretInformationsdisplaySummerton
Mindre än 25 cm Ihållande
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm Ihållande
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 258 Tuesday, December 8, 2015 4:32 PM

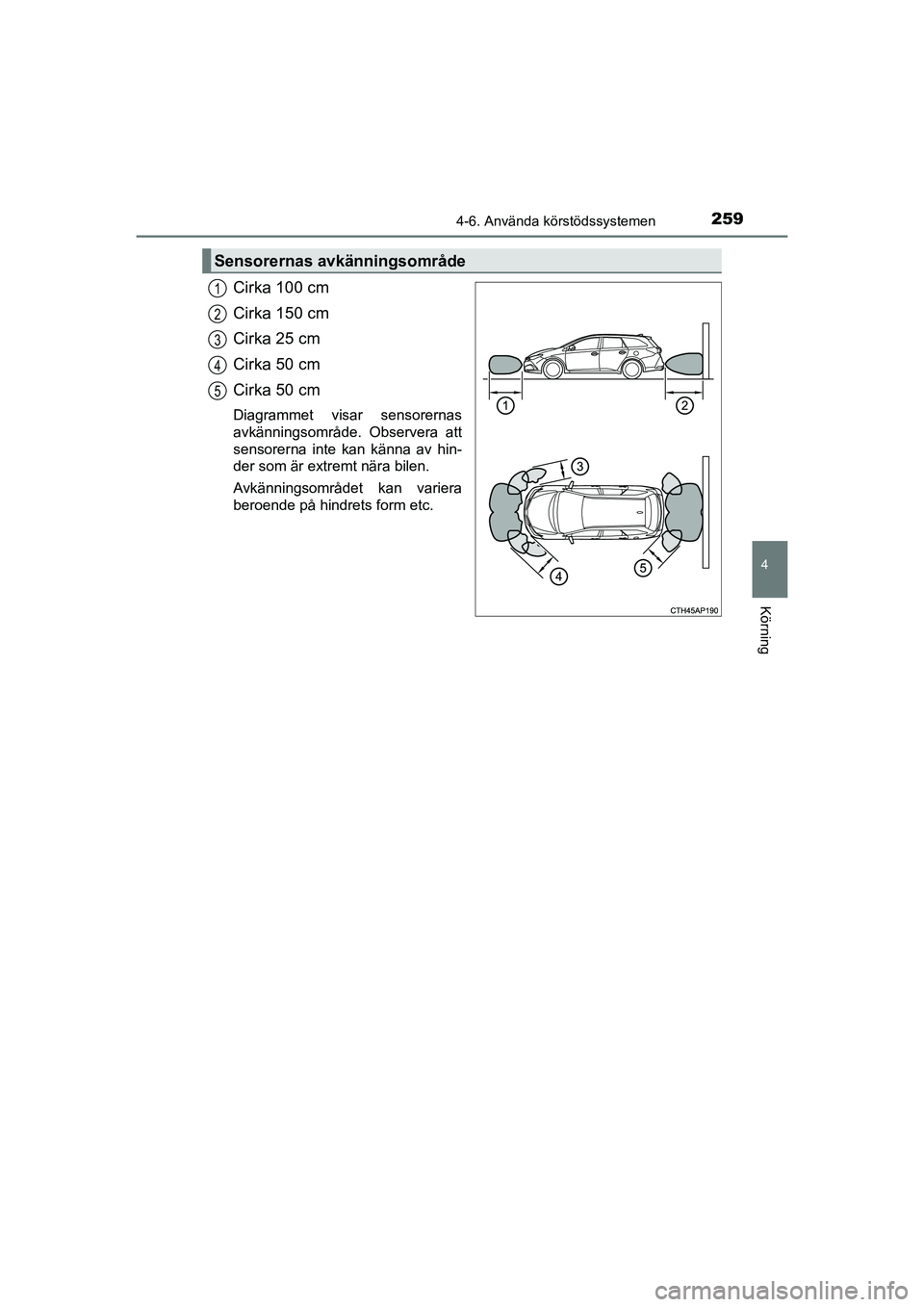

2594-6. Använda körstödssystemen
OM12J31SE
4
Körning
Cirka 100 cm
Cirka 150 cm
Cirka 25 cm
Cirka 50 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av hin-
der som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
5
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 259 Tuesday, December 8, 2015 4:32 PM

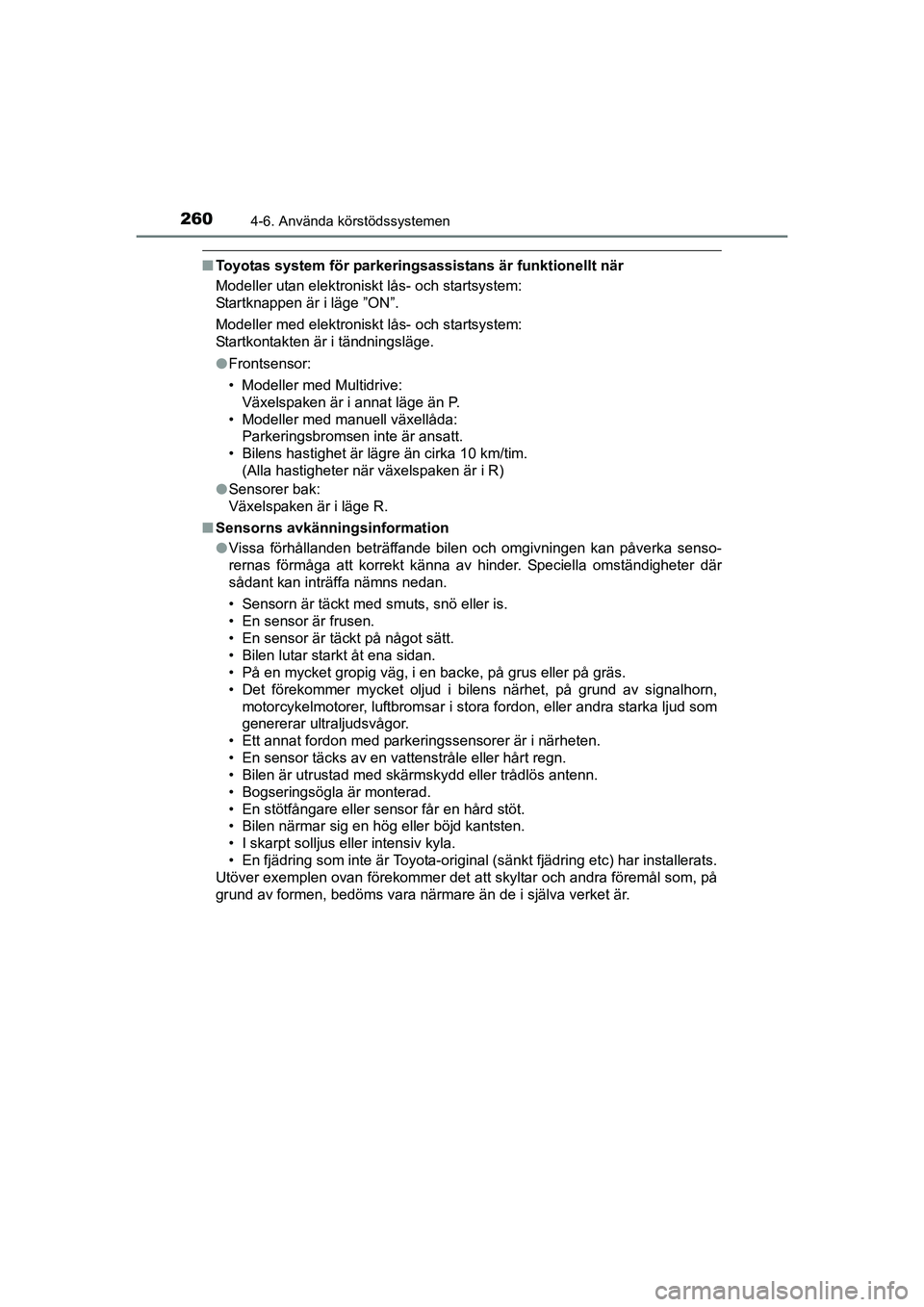

2604-6. Använda körstödssystemen
OM12J31SE
nToyotas system för parkering sassistans är funktionellt när
Modeller utan elektroniskt lås- och startsystem:
Startknappen är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem:
Startkontakten är i tändningsläge.
l Frontsensor:
• Modeller med Multidrive:
Växelspaken är i annat läge än P.
• Modeller med manuell växellåda: Parkeringsbromsen inte är ansatt.
• Bilens hastighet är lägre än cirka 10 km/tim. (Alla hastigheter när växelspaken är i R)
l Sensorer bak:
Växelspaken är i läge R.
n Sensorns avkänningsinformation
lVissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc) har installerats.
Utöver exemplen ovan förekommer det att skyltar och andra föremål som, på
grund av formen, bedöms vara närmare än de i själva verket är.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 260 Tuesday, December 8, 2015 4:32 PM

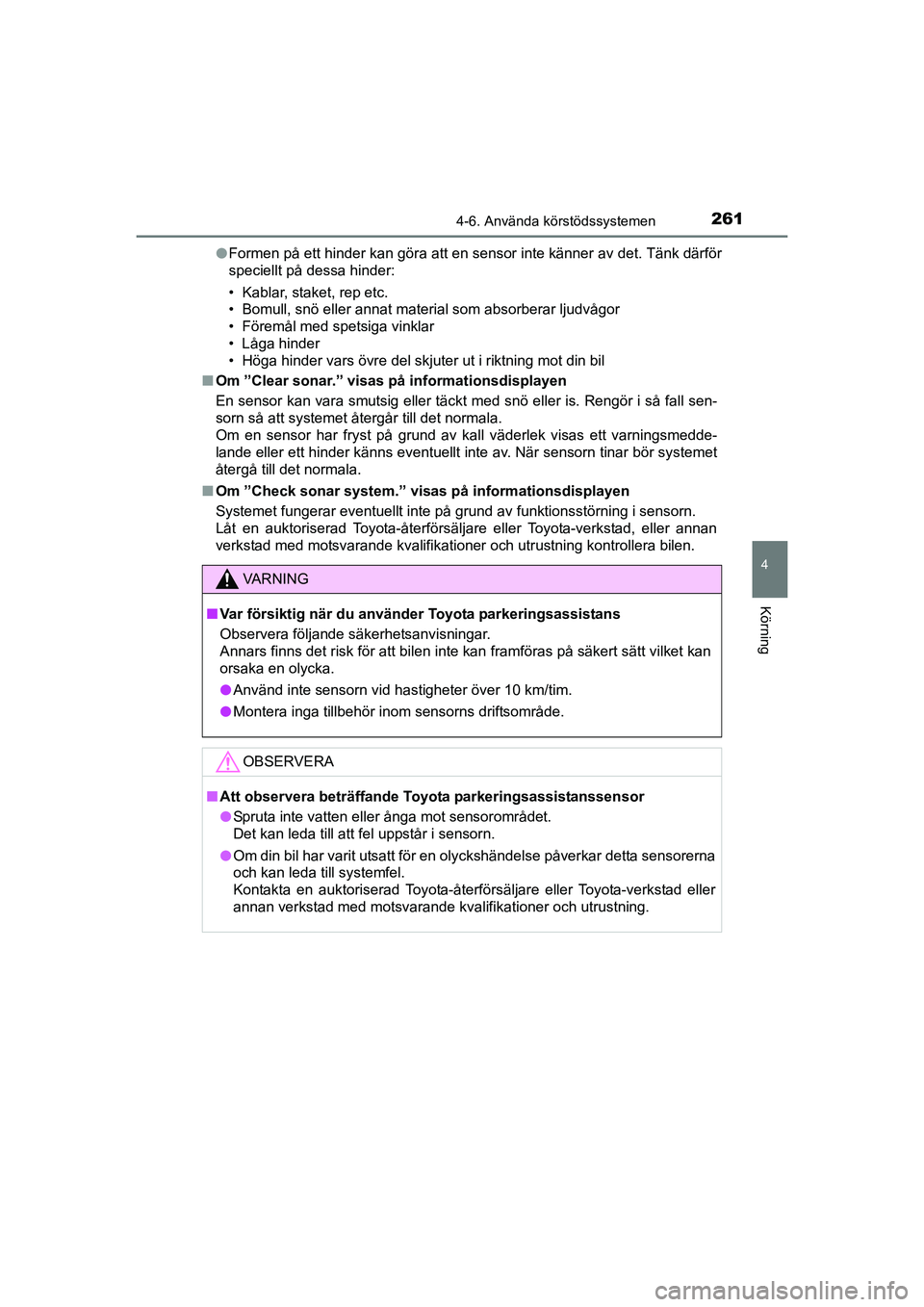

2614-6. Använda körstödssystemen
OM12J31SE
4
Körning
lFormen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
n Om ”Clear sonar.” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sen-
sorn så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala.
n Om ”Check sonar system.” visas på informationsdisplayen
Systemet fungerar eventuellt inte på grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
VA R N I N G
nVar försiktig när du använder Toyota parkeringsassistans
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
OBSERVERA
nAtt observera beträffande Toyo ta parkeringsassistanssensor
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Om din bil har varit utsatt för en olyckshändelse påverkar detta sensorerna
och kan leda till systemfel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 261 Tuesday, December 8, 2015 4:32 PM

2624-6. Använda körstödssystemen
OM12J31SE
Simple-IPA, reglage
Bildskärm
Indikering

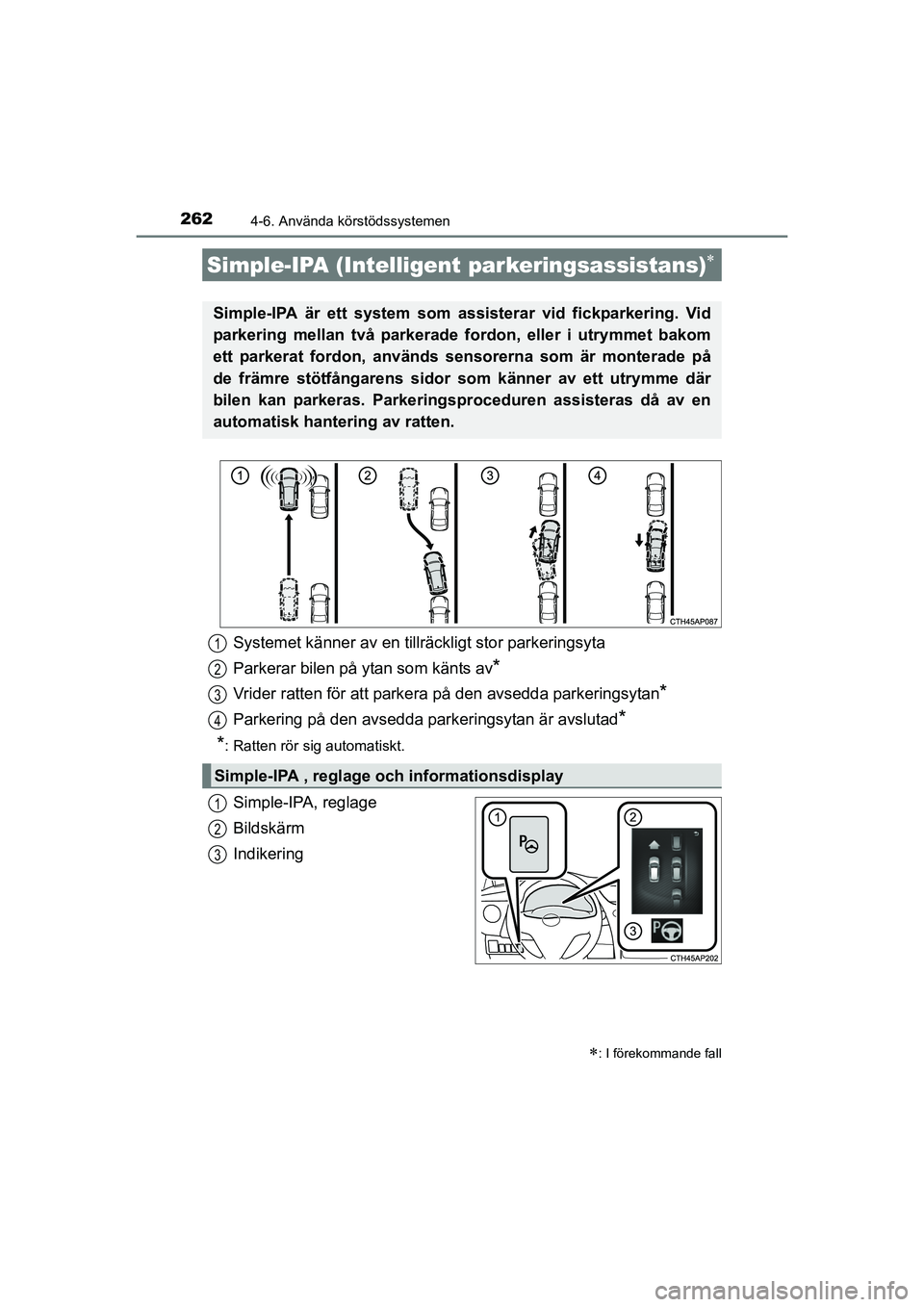

Simple-IPA (Intelligent parkeringsassistans)
: I förekommande fall
Simple-IPA är ett system som assisterar vid fickparkering. Vid
parkering mellan två parkerade fordon, eller i utrymmet bakom
ett parkerat fordon, används sensorerna som är monterade på
de främre stötfångarens sidor som känner av ett utrymme där
bilen kan parkeras. Parkeringsproceduren assisteras då av en
automatisk hantering av ratten.
Systemet känner av en till räckligt stor parkeringsyta
Parkerar bilen på ytan som känts av
*
Vrider ratten för att parkera på den avsedda parkeringsytan*
Parkering på den avsedda parkeringsytan är avslutad*
*
: Ratten rör sig automatiskt.
Simple-IPA , reglage och informationsdisplay
1
2
3
4
1
2
3
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 262 Tuesday, December 8, 2015 4:32 PM

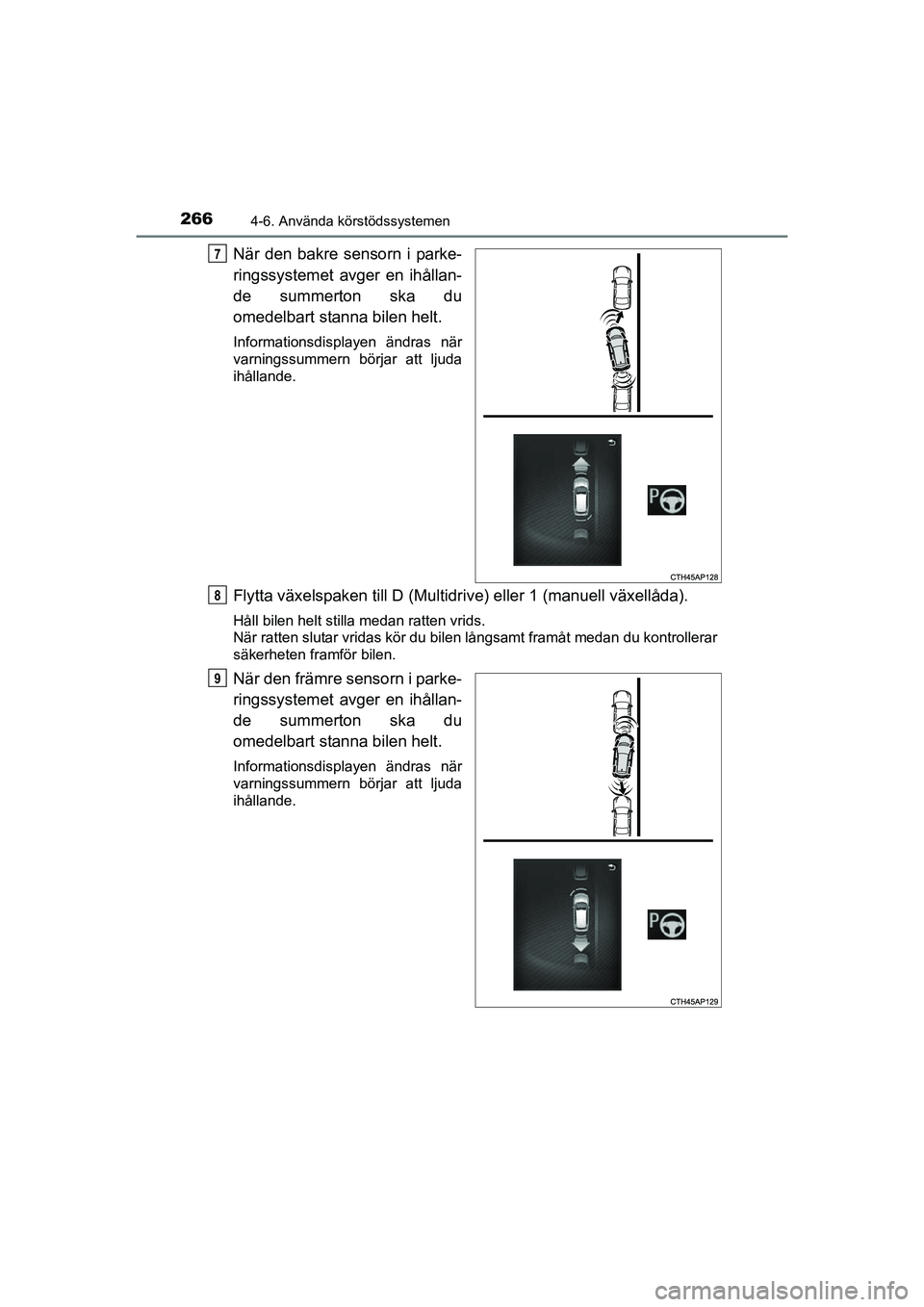

2664-6. Använda körstödssystemen
OM12J31SE
När den bakre sensorn i parke-
ringssystemet avger en ihållan-
de summerton ska du
omedelbart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Flytta växelspaken till D (Multidrive) eller 1 (manuell växellåda).
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållan-
de summerton ska du
omedelbart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 266 Tuesday, December 8, 2015 4:32 PM
