TOYOTA AURIS 2016 Instructieboekje (in Dutch)

4417-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
Trek de ontgrendelingshendel
naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak om-
hoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Motorkap

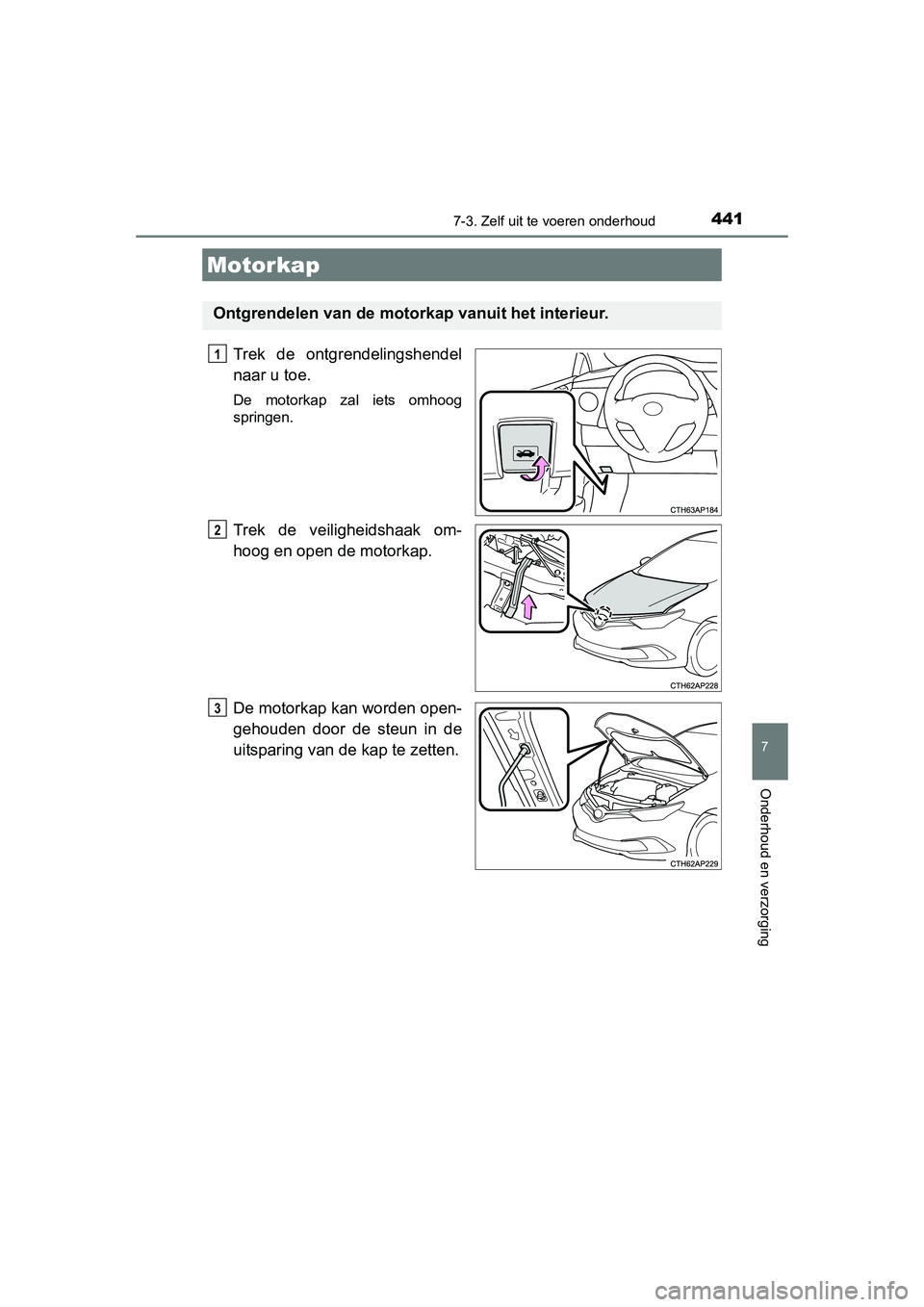

Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
UK AURIS_HB_OM_EE_OM12J21E.book Page 441 Monday, March 16, 2015 12:05 PM

4427-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)

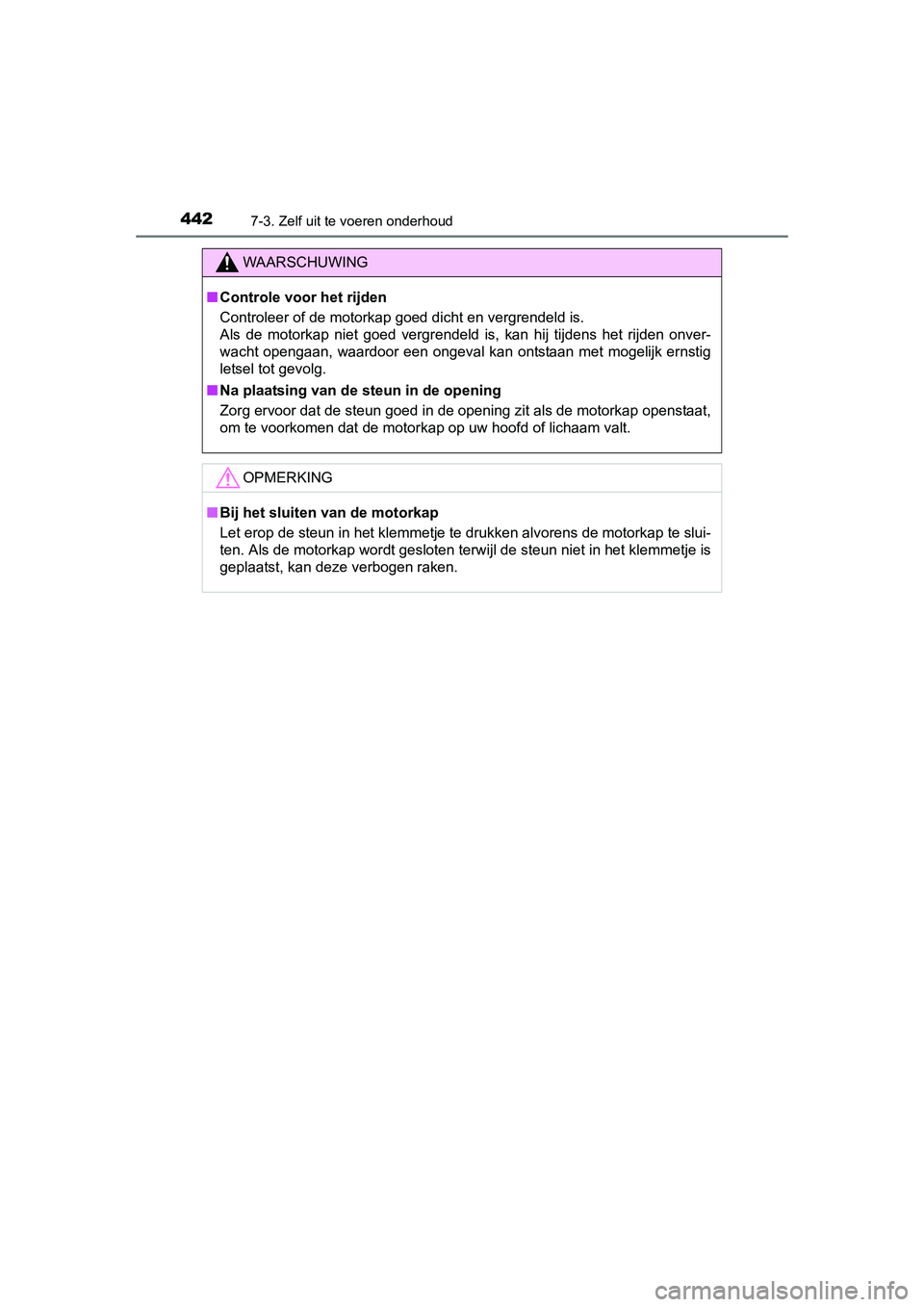

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in het klemmetje is
geplaatst, kan deze verbogen raken.
UK AURIS_HB_OM_EE_OM12J21E.book Page 442 Monday, March 16, 2015 12:05 PM

4437-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
◆Voor
◆Achter
Type A
Type B

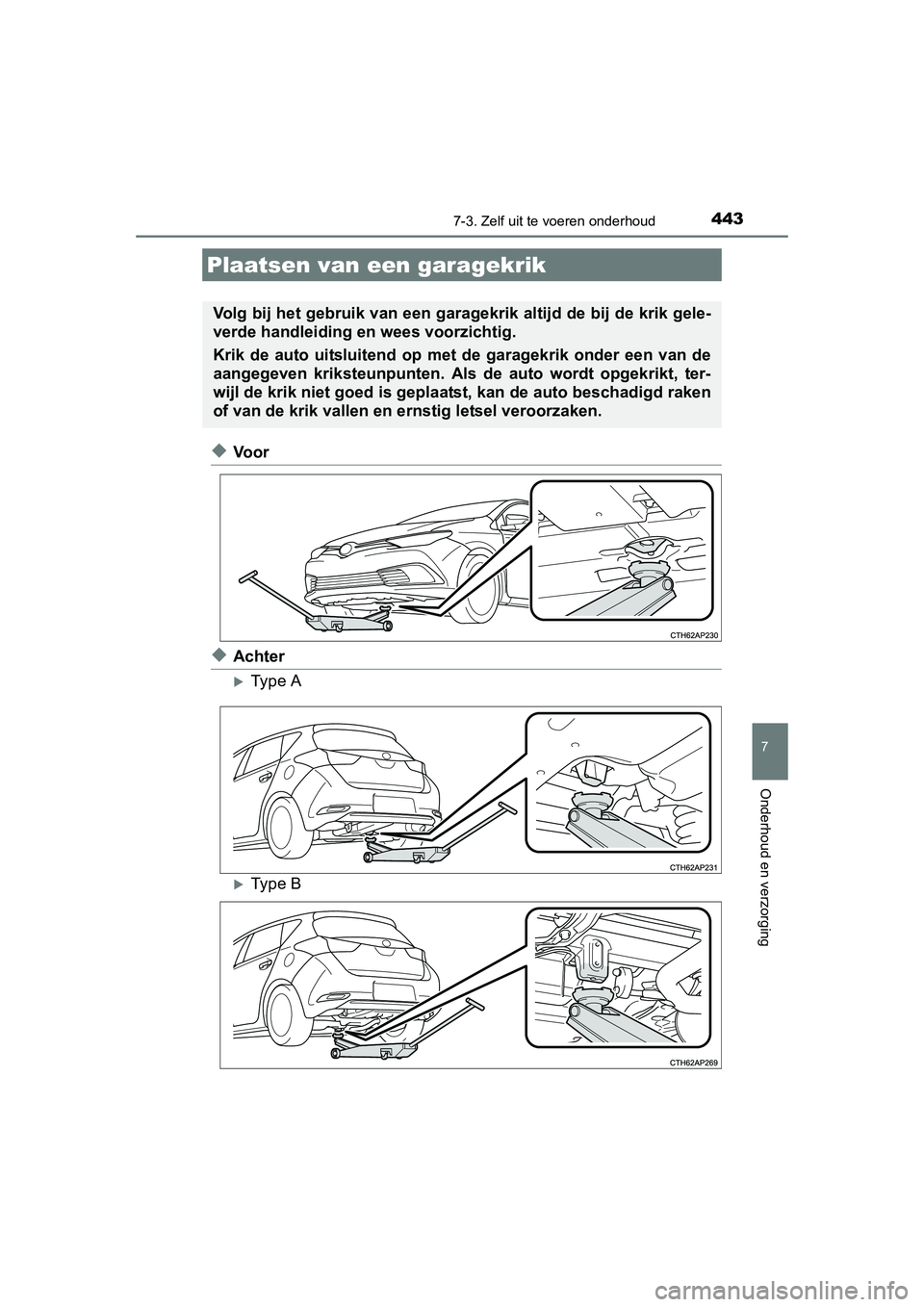

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt, ter-
wijl de krik niet goed is geplaatst, kan de auto beschadigd raken
of van de krik vallen en ernstig letsel veroorzaken.
UK AURIS_HB_OM_EE_OM12J21E.book Page 443 Monday, March 16, 2015 12:05 PM

4447-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■
1NR-FE motor

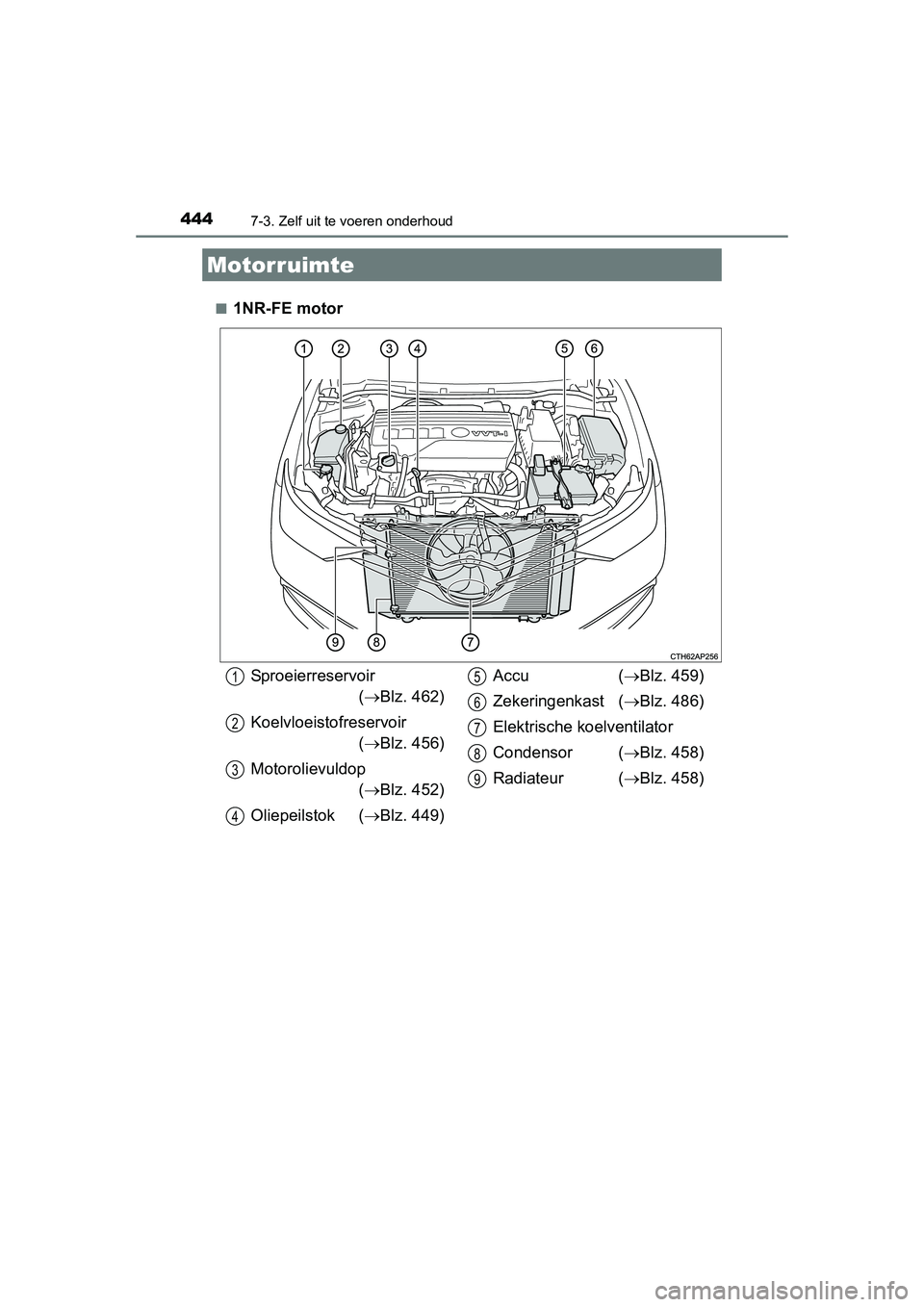

Motorruimte
Sproeierreservoir
( Blz. 462)
Koelvloeistofreservoir ( Blz. 456)
Motorolievuldop ( Blz. 452)
Oliepeilstok ( Blz. 449) Accu (
Blz. 459)
Zekeringenkast ( Blz. 486)
Elektrische koelventilator
Condensor ( Blz. 458)
Radiateur ( Blz. 458)1
2
3
4
5
6
7
8
9
UK AURIS_HB_OM_EE_OM12J21E.book Page 444 Monday, March 16, 2015 12:05 PM

4457-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

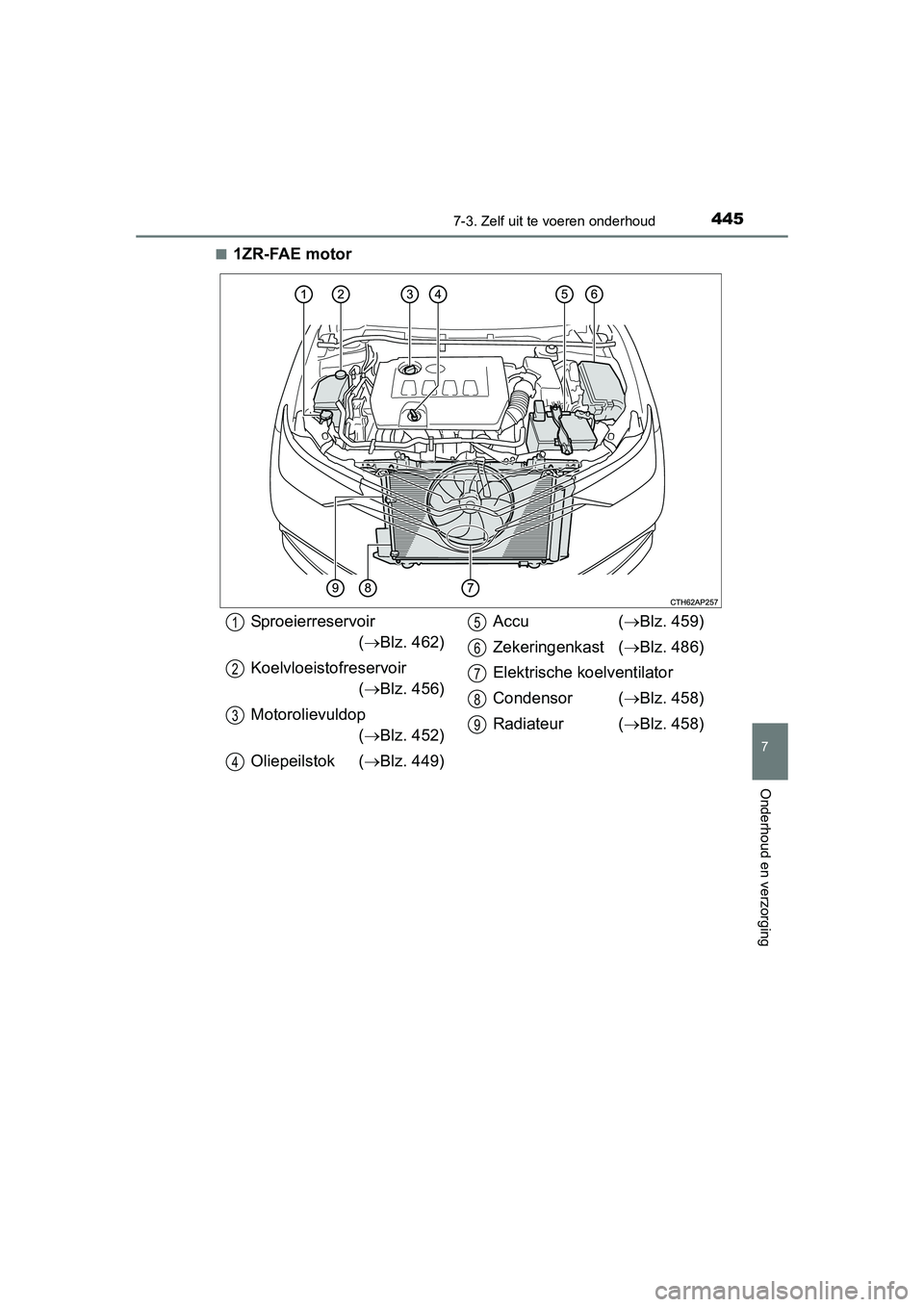

■1ZR-FAE motor
Sproeierreservoir( Blz. 462)
Koelvloeistofreservoir ( Blz. 456)
Motorolievuldop ( Blz. 452)
Oliepeilstok ( Blz. 449) Accu (
Blz. 459)
Zekeringenkast ( Blz. 486)
Elektrische koelventilator
Condensor ( Blz. 458)
Radiateur ( Blz. 458)1
2
3
4
5
6
7
8
9
UK AURIS_HB_OM_EE_OM12J21E.book Page 445 Monday, March 16, 2015 12:05 PM

4467-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■

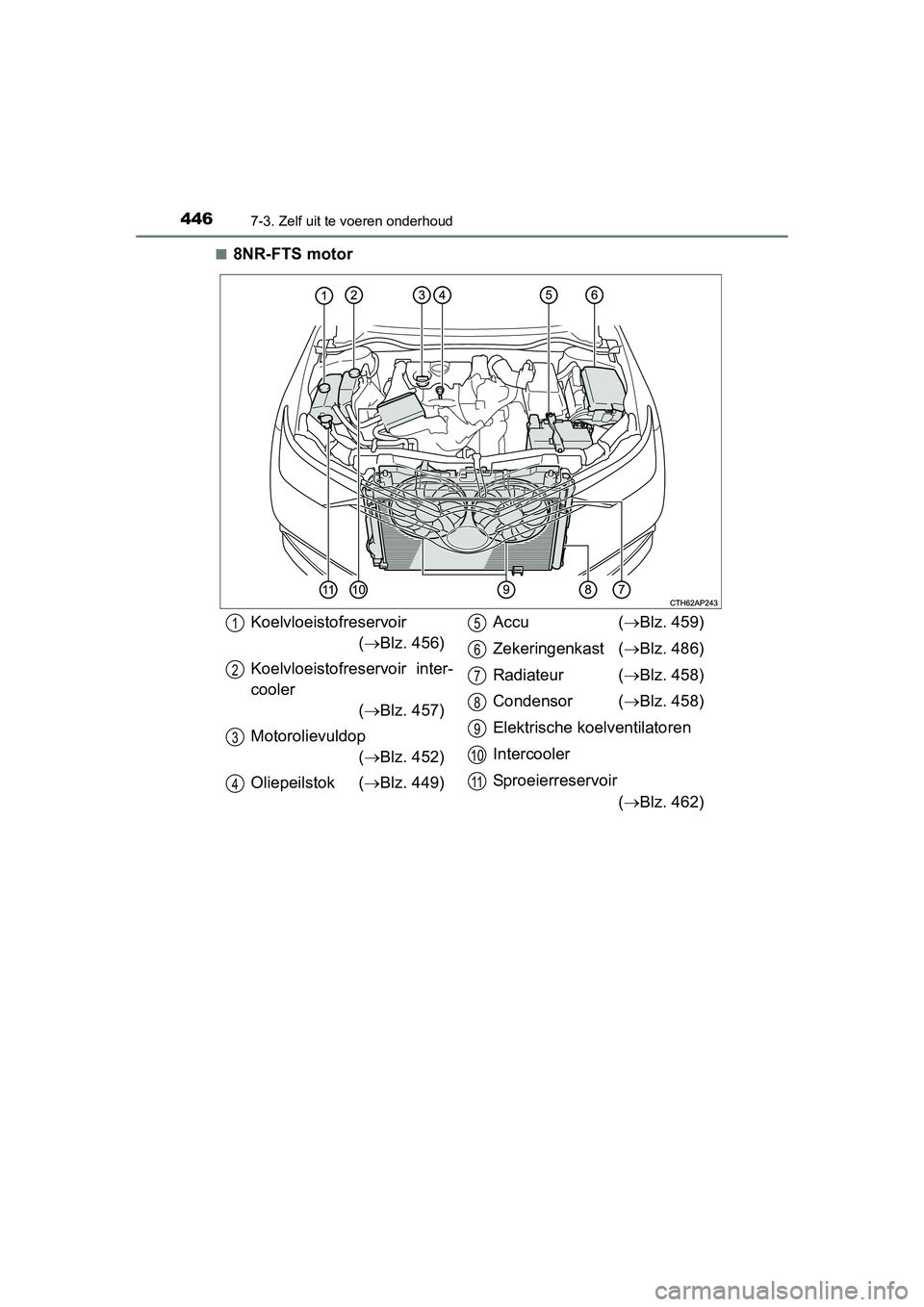

8NR-FTS motor
Koelvloeistofreservoir
( Blz. 456)
Koelvloeistofreservoir inter-
cooler ( Blz. 457)
Motorolievuldop ( Blz. 452)
Oliepeilstok ( Blz. 449) Accu
( Blz. 459)
Zekeringenkast ( Blz. 486)
Radiateur ( Blz. 458)
Condensor ( Blz. 458)
Elektrische koelventilatoren
Intercooler
Sproeierreservoir ( Blz. 462)1
2
3
4
5
6
7
8
9
10
11
UK AURIS_HB_OM_EE_OM12J21E.book Page 446 Monday, March 16, 2015 12:05 PM

4477-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

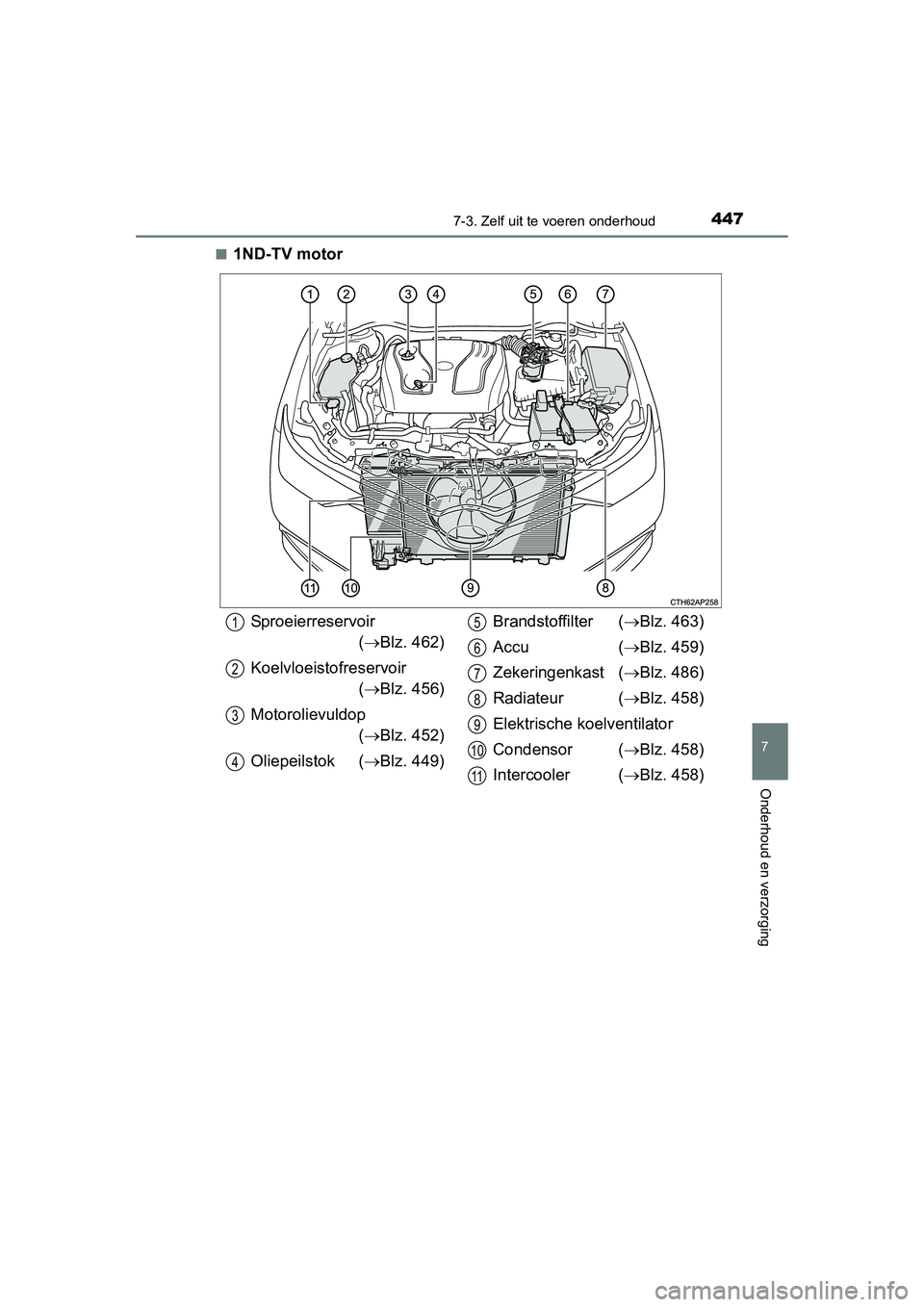

■1ND-TV motor
Sproeierreservoir( Blz. 462)
Koelvloeistofreservoir ( Blz. 456)
Motorolievuldop ( Blz. 452)
Oliepeilstok ( Blz. 449) Brandstoffilter (
Blz. 463)
Accu ( Blz. 459)
Zekeringenkast ( Blz. 486)
Radiateur ( Blz. 458)
Elektrische koelventilator
Condensor ( Blz. 458)
Intercooler ( Blz. 458)1
2
3
4
5
6
7
8
9
10
11
UK AURIS_HB_OM_EE_OM12J21E.book Page 447 Monday, March 16, 2015 12:05 PM

4487-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■

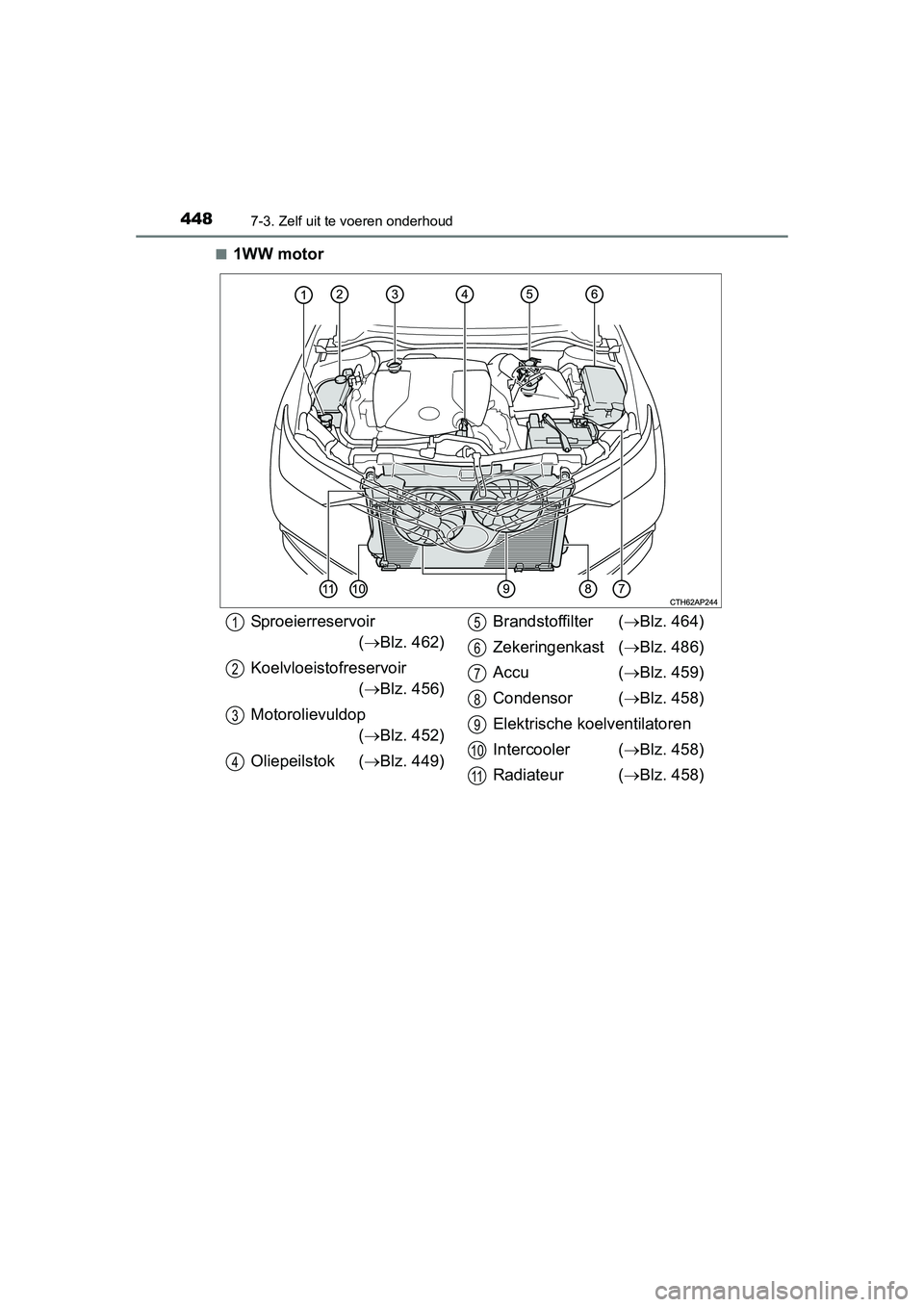

1WW motor
Sproeierreservoir
( Blz. 462)
Koelvloeistofreservoir ( Blz. 456)
Motorolievuldop ( Blz. 452)
Oliepeilstok ( Blz. 449) Brandstoffilter (
Blz. 464)
Zekeringenkast ( Blz. 486)
Accu ( Blz. 459)
Condensor ( Blz. 458)
Elektrische koelventilatoren
Intercooler ( Blz. 458)
Radiateur ( Blz. 458)1
2
3
4
5
6
7
8
9
10
11
UK AURIS_HB_OM_EE_OM12J21E.book Page 448 Monday, March 16, 2015 12:05 PM

4497-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

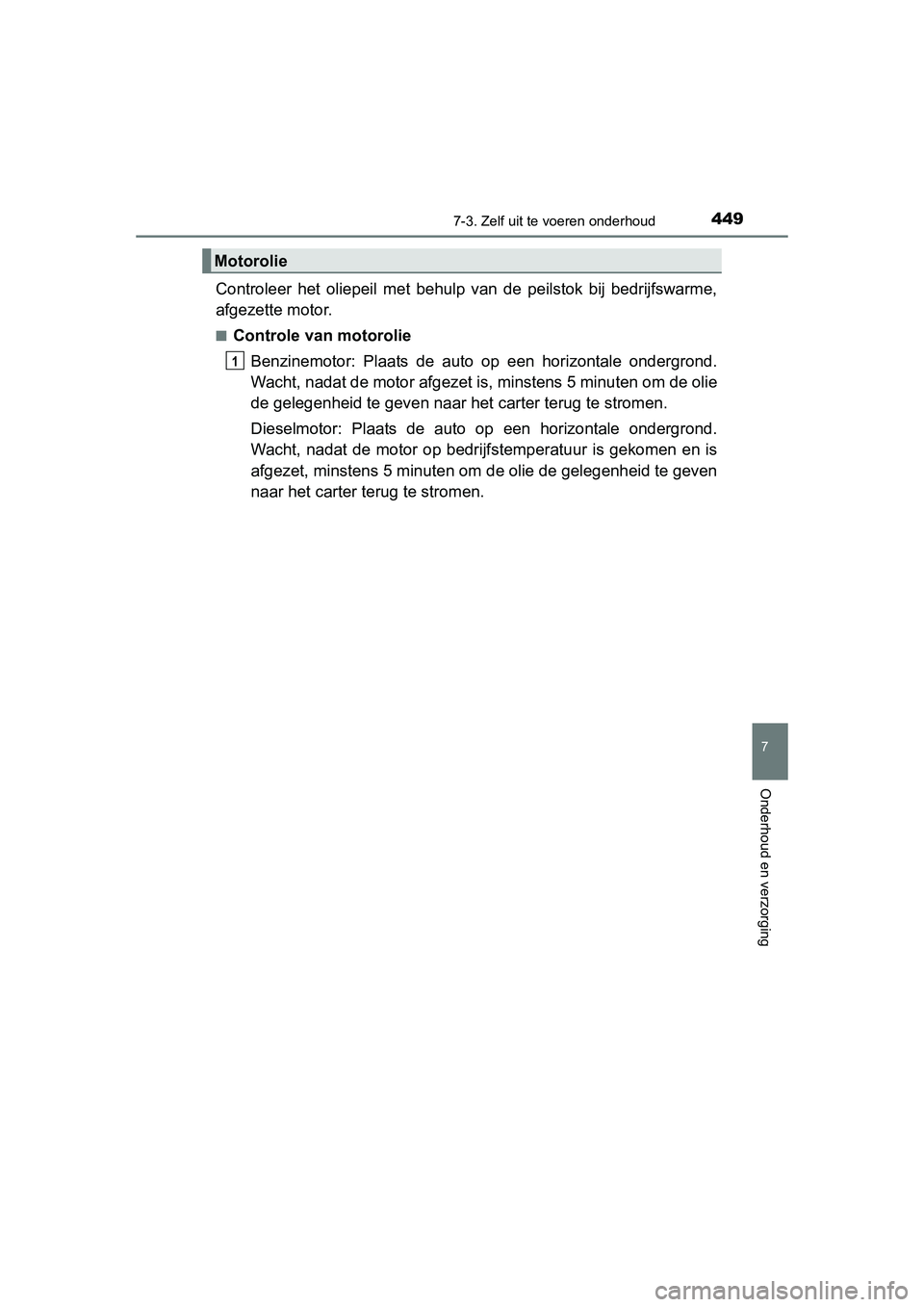

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolieBenzinemotor: Plaats de auto op een horizontale ondergrond.
Wacht, nadat de motor afgezet is , minstens 5 minuten om de olie
de gelegenheid te geven naar het carter terug te stromen.
Dieselmotor: Plaats de auto op een horizontale ondergrond.
Wacht, nadat de motor op bedrijf stemperatuur is gekomen en is
afgezet, minstens 5 minuten om de olie de gelegenheid te geven
naar het carter terug te stromen.
Motorolie
1
UK AURIS_HB_OM_EE_OM12J21E.book Page 449 Monday, March 16, 2015 12:05 PM

4507-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)

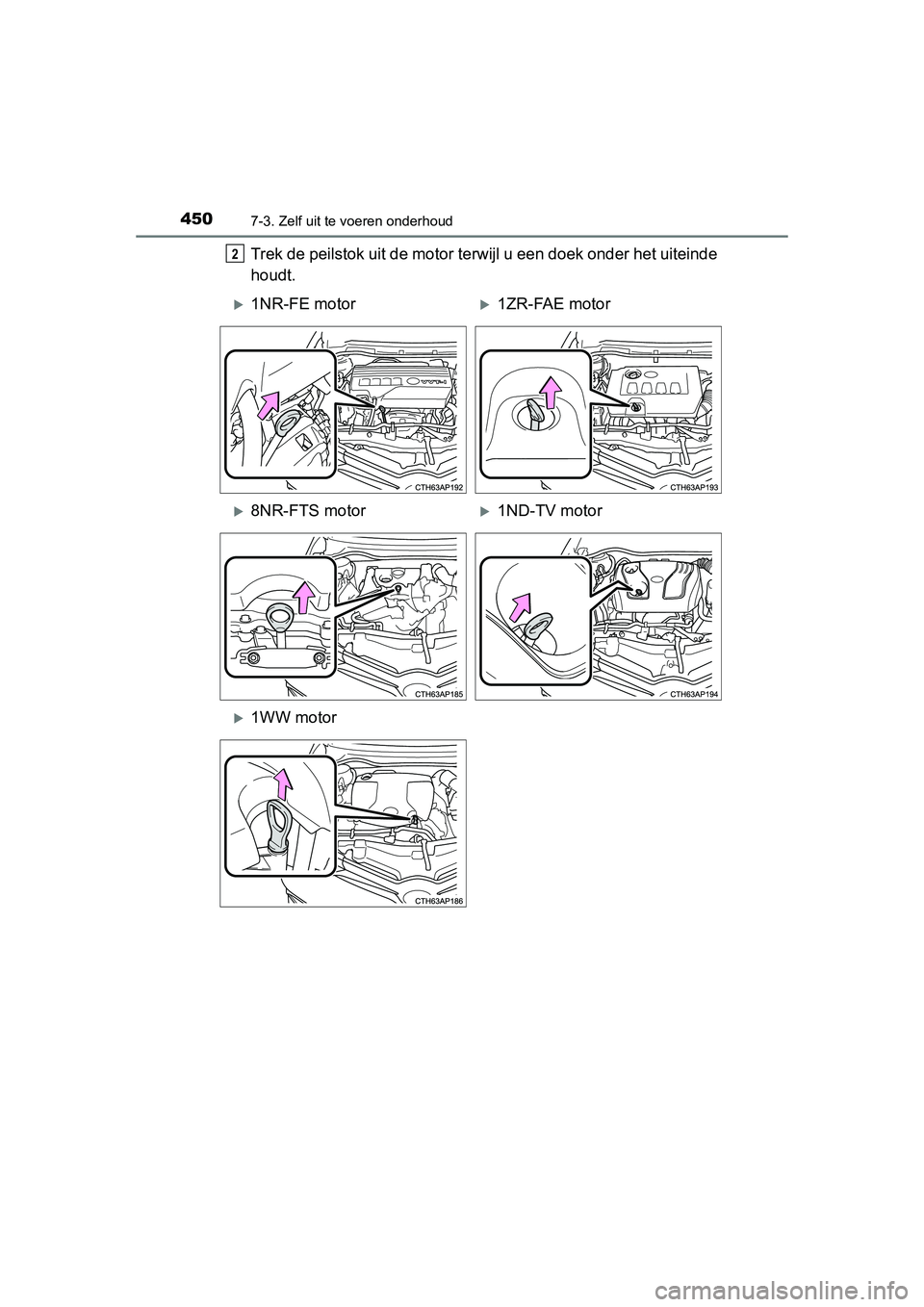

Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.2
1NR-FE motor1ZR-FAE motor
8NR-FTS motor1ND-TV motor
1WW motor
