TOYOTA AURIS 2016 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2016, Model line: AURIS, Model: TOYOTA AURIS 2016Pages: 640, PDF Size: 23.63 MB

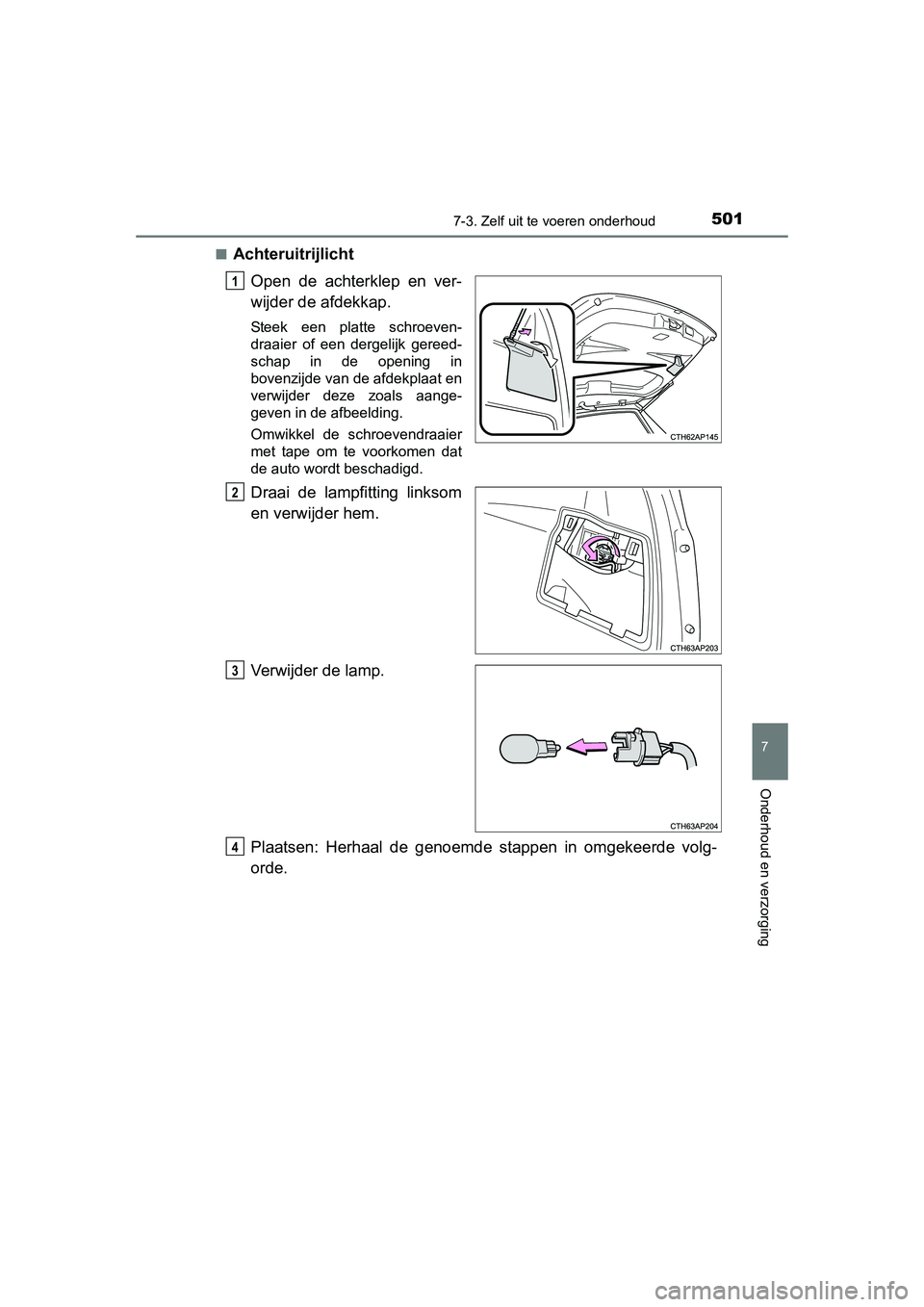

Page 501 of 640

5017-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
■AchteruitrijlichtOpen de achterklep en ver-
wijder de afdekkap.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening in
bovenzijde van de afdekplaat en
verwijder deze zoals aange-
geven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampfitting linksom
en verwijder hem.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 501 Monday, March 16, 2015 12:05 PM

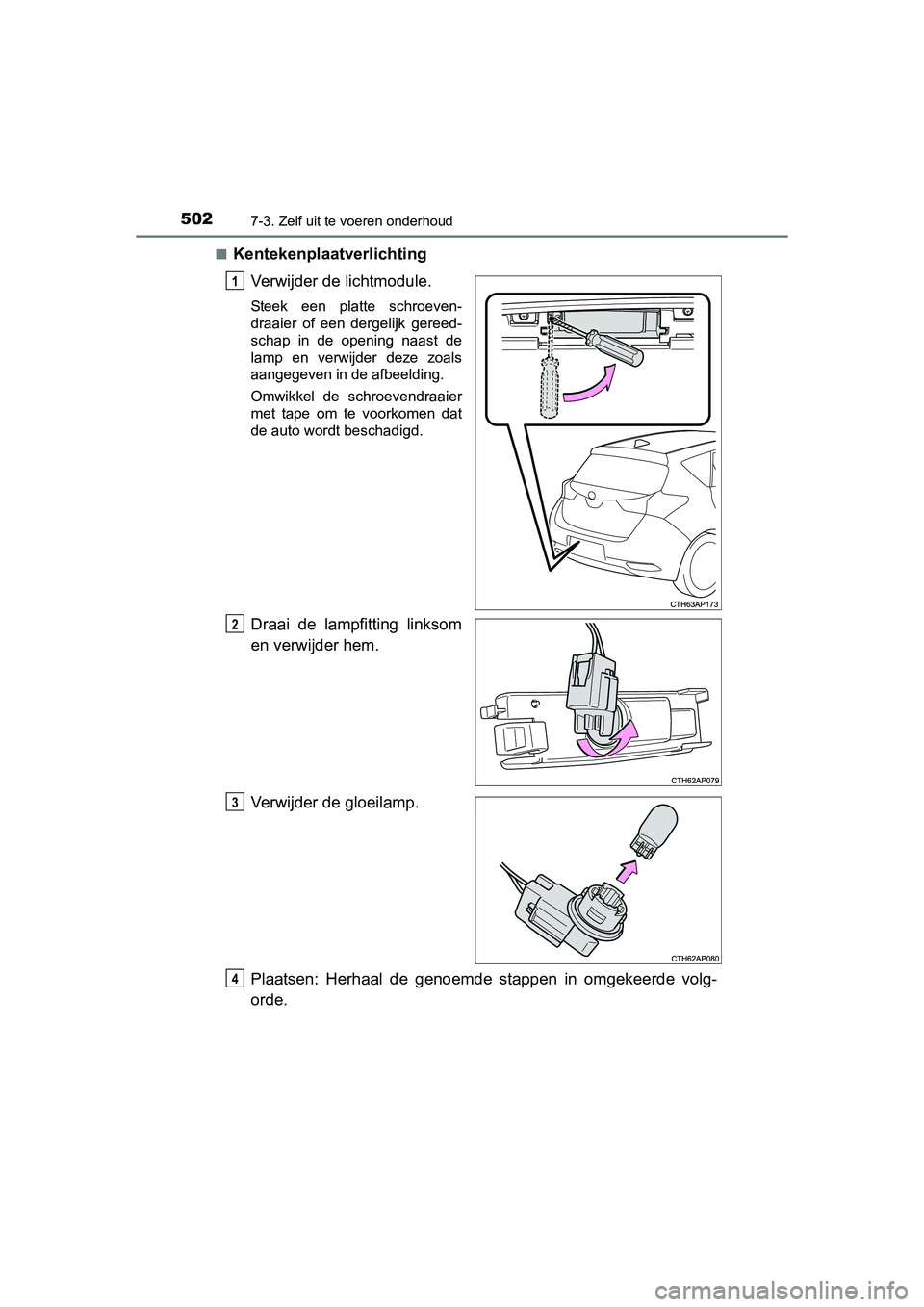

Page 502 of 640

5027-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■
Kentekenplaatverlichting
Verwijder de lichtmodule.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening naast de
lamp en verwijder deze zoals
aangegeven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampfitting linksom
en verwijder hem.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 502 Monday, March 16, 2015 12:05 PM
Page 503 of 640

5037-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

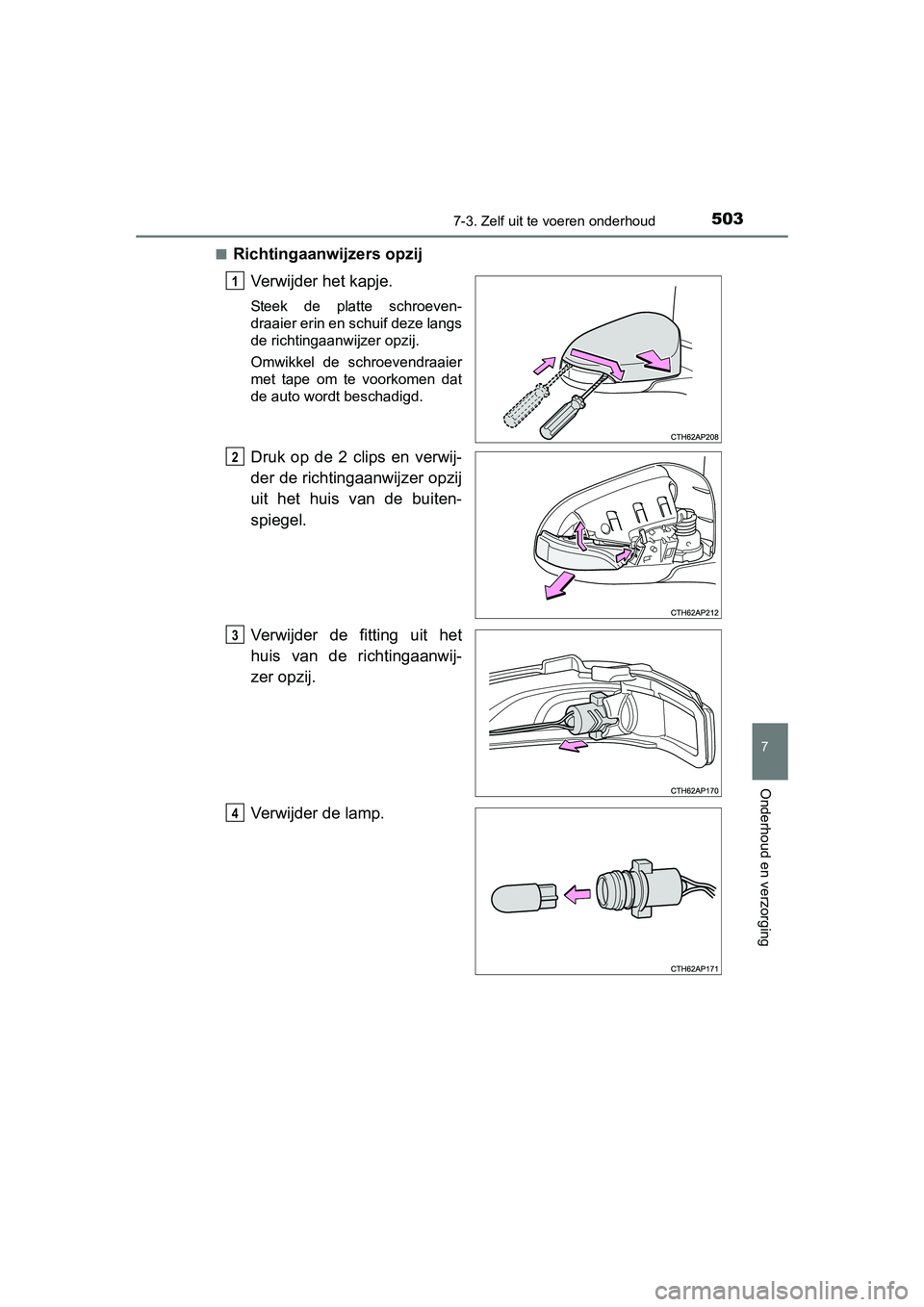

■Richtingaanwijzers opzijVerwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 503 Monday, March 16, 2015 12:05 PM

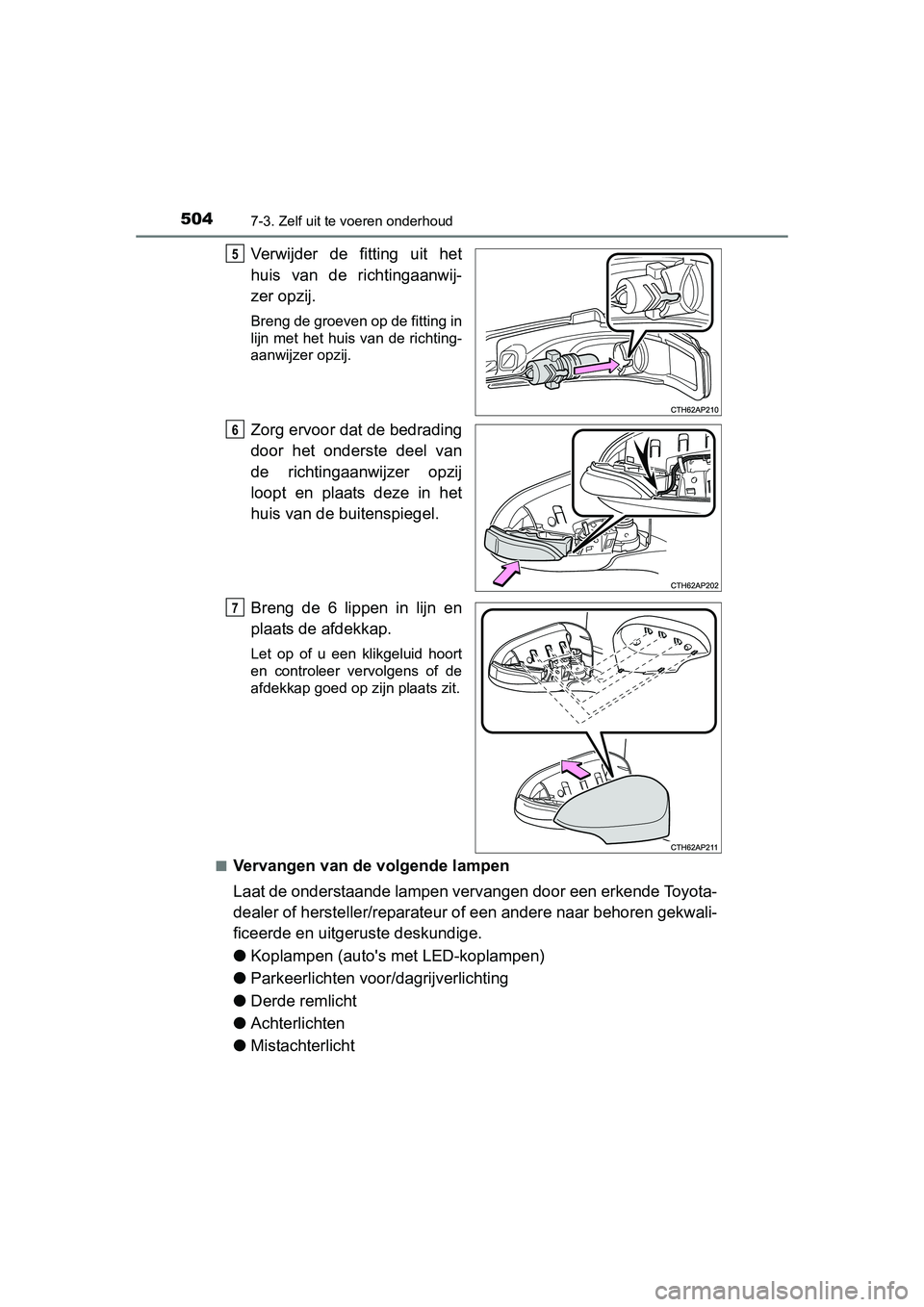

Page 504 of 640

5047-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Derde remlicht
● Achterlichten
● Mistachterlicht
5
6
7
UK AURIS_HB_OM_EE_OM12J21E.book Page 504 Monday, March 16, 2015 12:05 PM

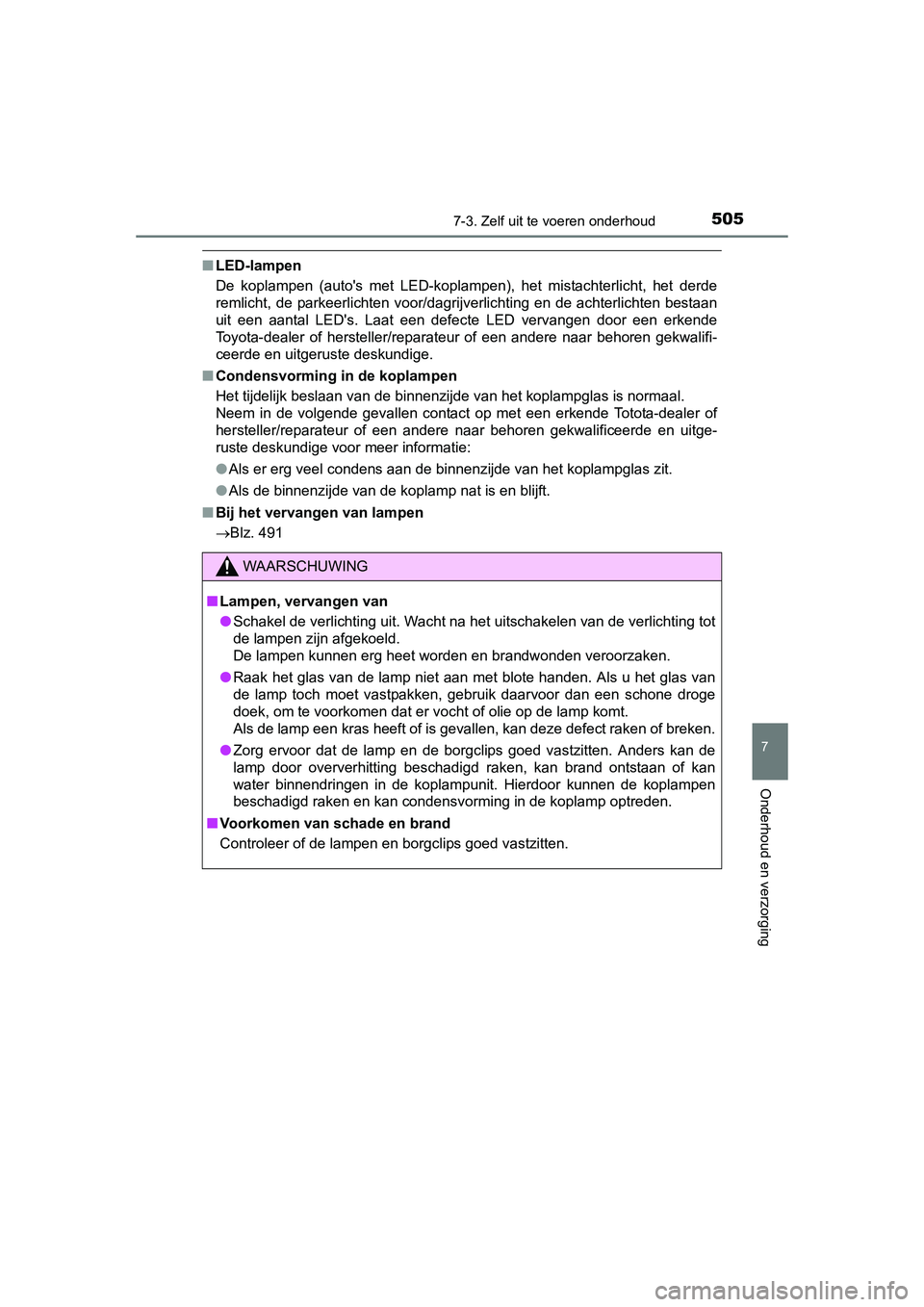

Page 505 of 640

5057-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
■LED-lampen
De koplampen (auto's met LED-koplam pen), het mistachterlicht, het derde
remlicht, de parkeerlichten voor/dagrijverlichting en de achterlichten bestaan
uit een aantal LED's. Laat een defecte LED vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
Blz. 491
WAARSCHUWING
■Lampen, vervangen van
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
Controleer of de lampen en borgclips goed vastzitten.
UK AURIS_HB_OM_EE_OM12J21E.book Page 505 Monday, March 16, 2015 12:05 PM
Page 506 of 640

5067-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
UK AURIS_HB_OM_EE_OM12J21E.book Page 506 Monday, March 16, 2015 12:05 PM

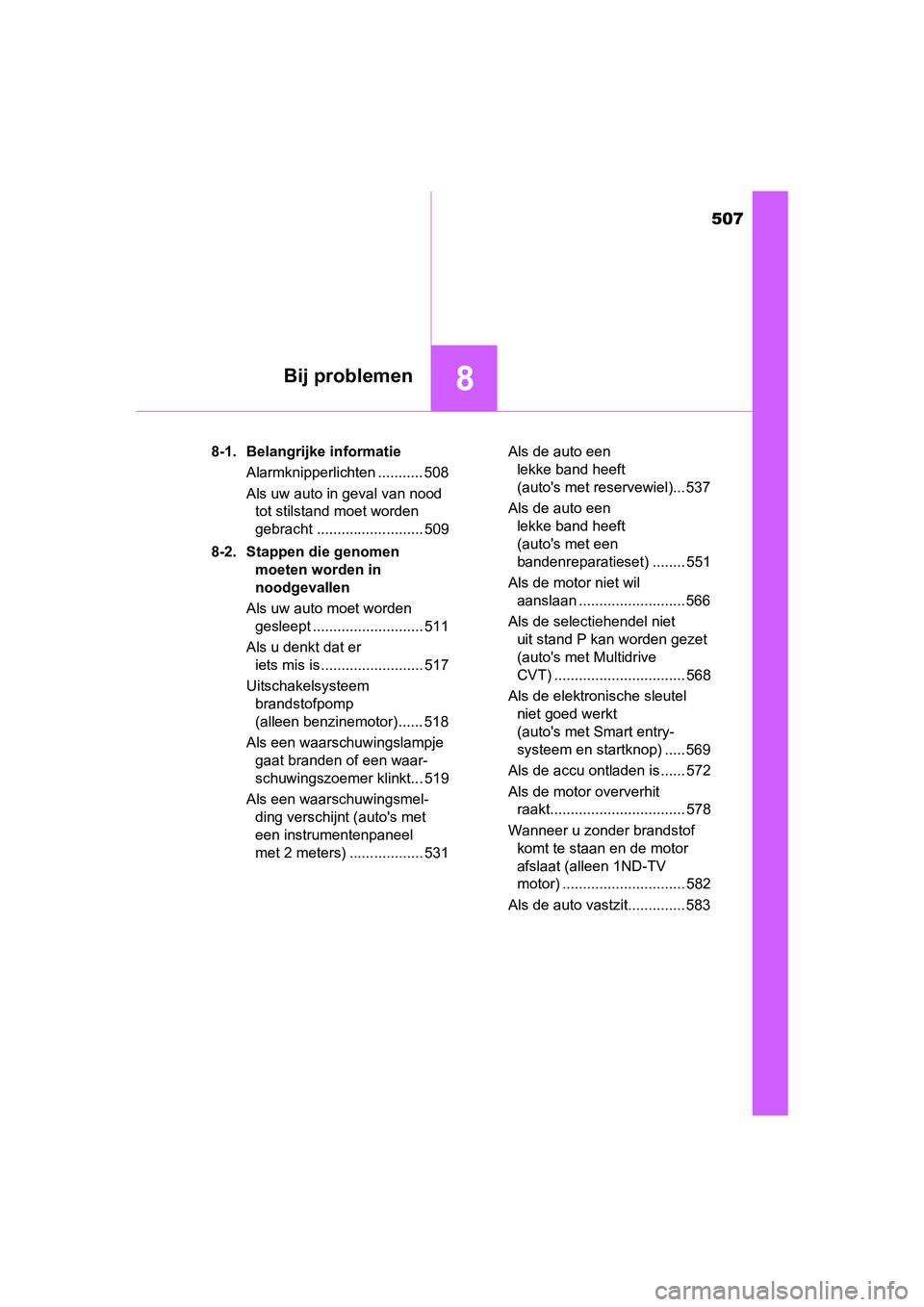

Page 507 of 640

507
8Bij problemen
UK AURIS_HB_EE (OM12J21E)8-1. Belangrijke informatie
Alarmknipperlichten ........... 508
Als uw auto in geval van nood tot stilstand moet worden
gebracht .......................... 509
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 511
Als u denkt dat er iets mis is ......................... 517
Uitschakelsysteem brandstofpomp
(alleen benzinemotor) ...... 518
Als een waarschuwingslampje gaat branden of een waar-
schuwingszoemer klinkt... 519
Als een waarschuwingsmel- ding verschijnt (auto's met
een instrumentenpaneel
met 2 meters) .................. 531 Als de auto een
lekke band heeft
(auto's met reservewiel)... 537
Als de auto een lekke band heeft
(auto's met een
bandenreparatieset) ........ 551
Als de motor niet wil aanslaan .......................... 566
Als de selectiehendel niet uit stand P kan worden gezet
(auto's met Multidrive
CVT) ................................ 568
Als de elektronische sleutel niet goed werkt
(auto's met Smart entry-
systeem en startknop) ..... 569
Als de accu ontladen is ...... 572
Als de motor oververhit raakt................................. 578
Wanneer u zonder brandstof komt te staan en de motor
afslaat (alleen 1ND-TV
motor) .............................. 582
Als de auto vastzit.............. 583
UK AURIS_HB_OM_EE_OM12J21E.book Page 507 Monday, March 16, 2015 12:05 PM

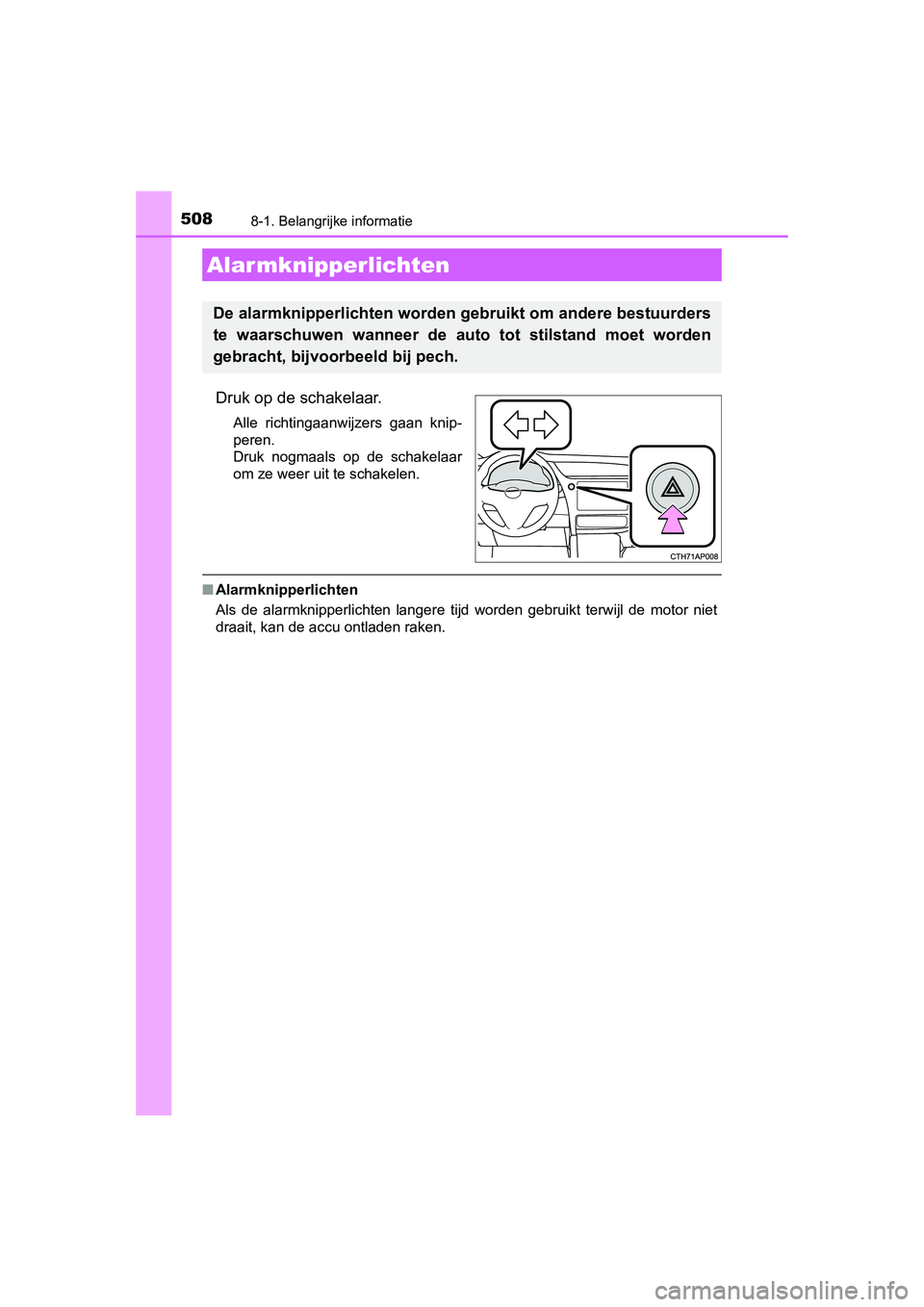

Page 508 of 640

508
UK AURIS_HB_EE (OM12J21E)
8-1. Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
Alar mknipperlichten
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
UK AURIS_HB_OM_EE_OM12J21E.book Page 508 Monday, March 16, 2015 12:05 PM

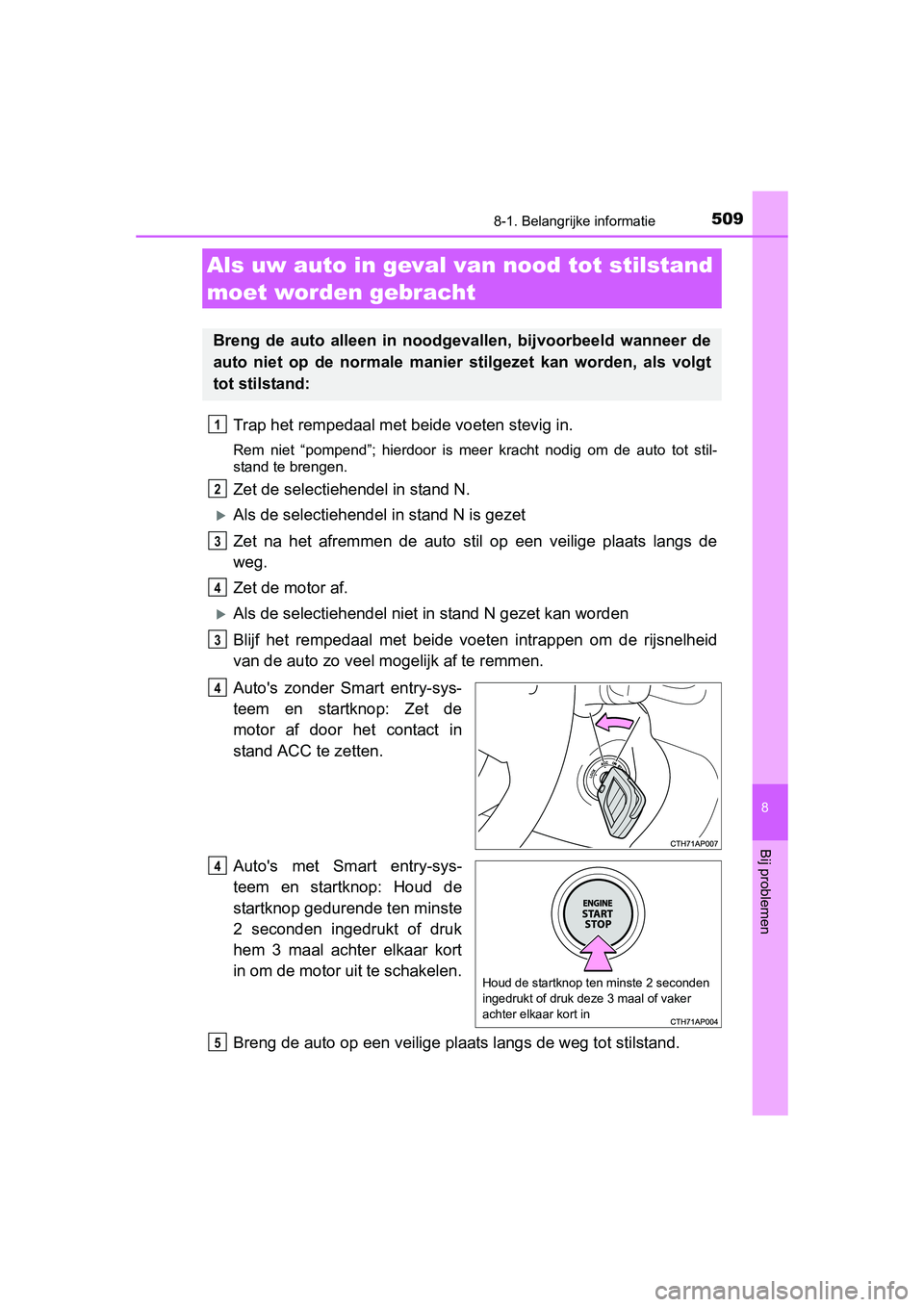

Page 509 of 640

5098-1. Belangrijke informatie
UK AURIS_HB_EE (OM12J21E)
8
Bij problemen
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stil-
stand te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Zet de motor af.
Als de selectiehendel niet in stand N gezet kan worden
Blijf het rempedaal met beide voeten intrappen om de rijsnelheid
van de auto zo veel mogelijk af te remmen.
Auto's zonder Smart entry-sys-
teem en startknop: Zet de
motor af door het contact in
stand ACC te zetten.
Auto's met Smart entry-sys-
teem en startknop: Houd de
startknop gedurende ten minste
2 seconden ingedrukt of druk
hem 3 maal achter elkaar kort
in om de motor uit te schakelen.
Breng de auto op een veilige plaats langs de weg tot stilstand.
Als uw auto in geval van nood tot stilstand
moet worden gebracht
Breng de auto alleen in noodge vallen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
4
Houd de startknop ten minste 2 seconden
ingedrukt of druk deze 3 maal of vaker
achter elkaar kort in
4
5
UK AURIS_HB_OM_EE_OM12J21E.book Page 509 Monday, March 16, 2015 12:05 PM

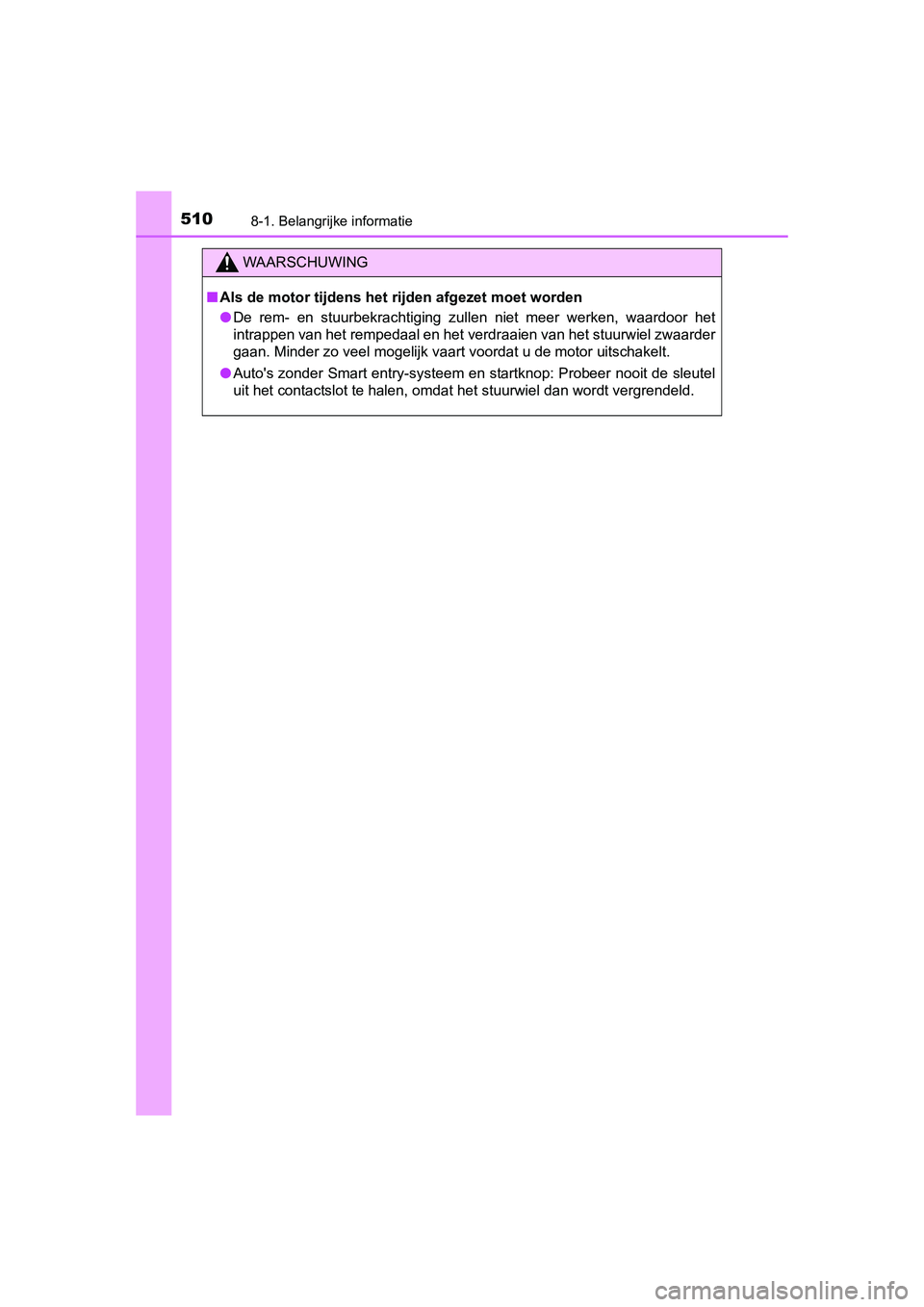

Page 510 of 640

5108-1. Belangrijke informatie
UK AURIS_HB_EE (OM12J21E)
WAARSCHUWING
■Als de motor tijdens het rijden afgezet moet worden
● De rem- en stuurbekrachtiging zullen niet meer werken, waardoor het
intrappen van het rempedaal en het verdraaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart voordat u de motor uitschakelt.
● Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt vergrendeld.
UK AURIS_HB_OM_EE_OM12J21E.book Page 510 Monday, March 16, 2015 12:05 PM
