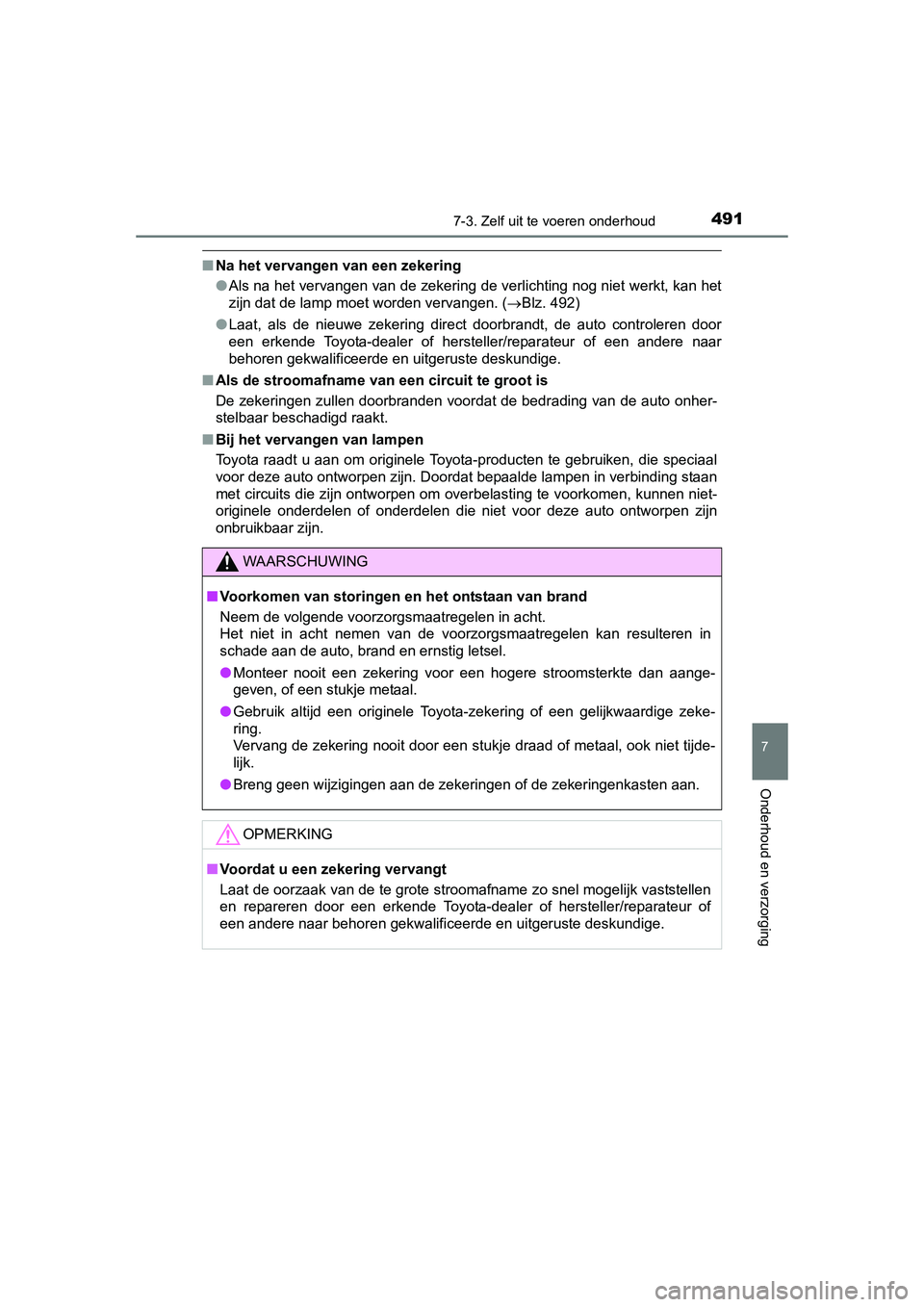

4917-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 492)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HB_OM_EE_OM12J21E.book Page 491 Monday, March 16, 2015 12:05 PM

4927-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)

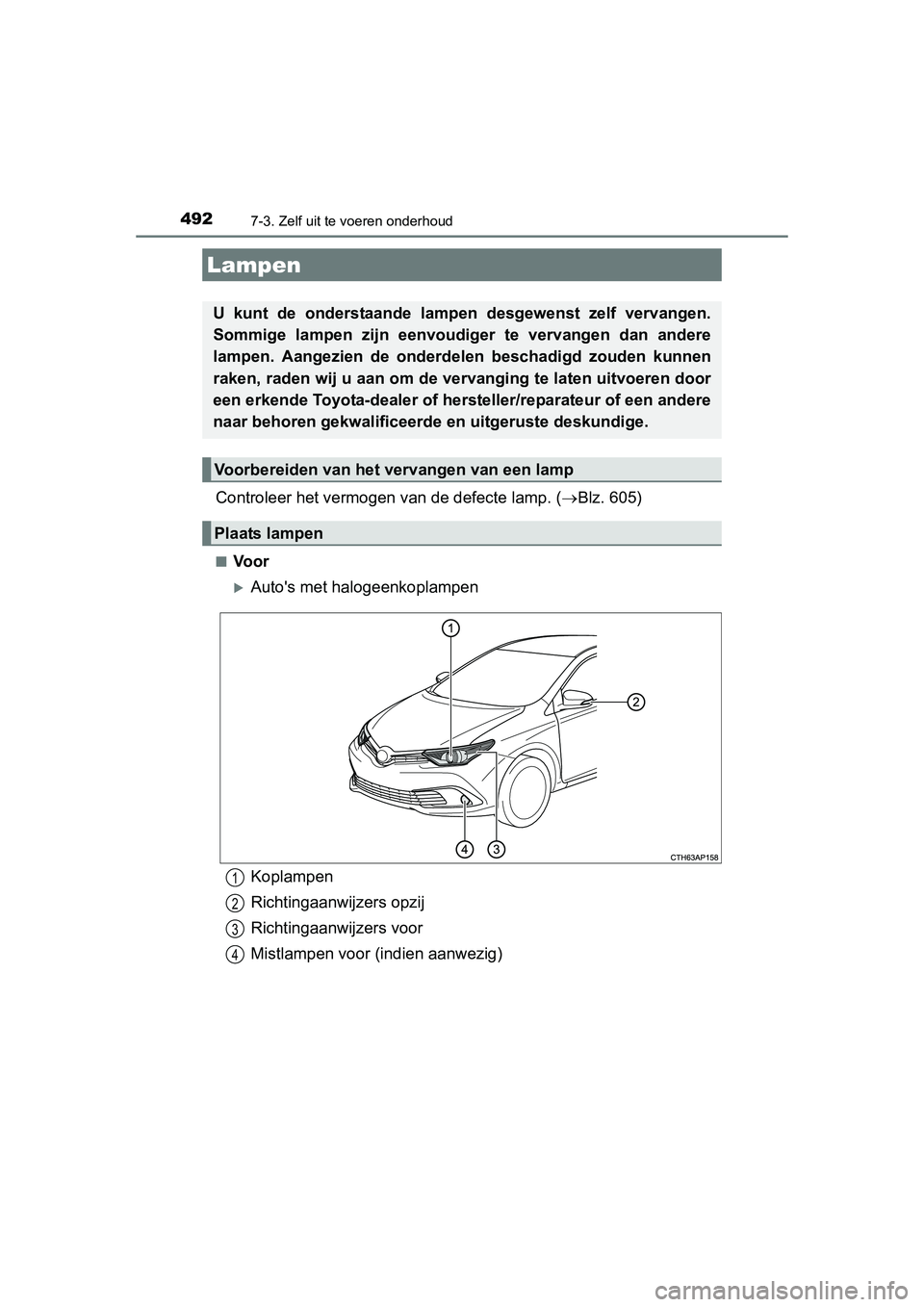

Controleer het vermogen van de defecte lamp. (Blz. 605)
■Voor
Auto's met halogeenkoplampen
Lampen
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Koplampen
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 492 Monday, March 16, 2015 12:05 PM

4937-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging

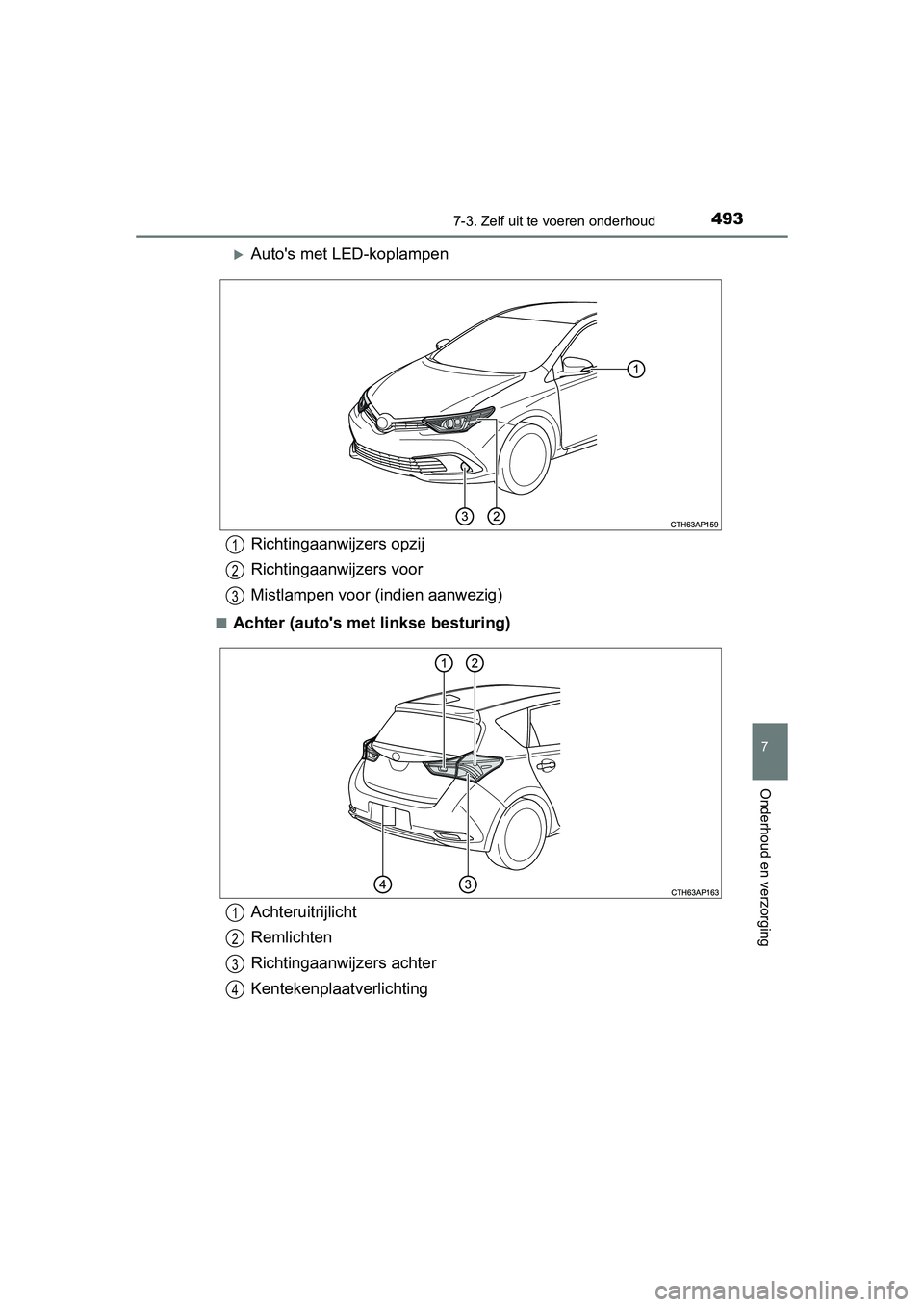

Auto's met LED-koplampen
■Achter (auto's met linkse besturing)
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
Achteruitrijlicht
Remlichten
Richtingaanwijzers achter
Kentekenplaatverlichting1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 493 Monday, March 16, 2015 12:05 PM

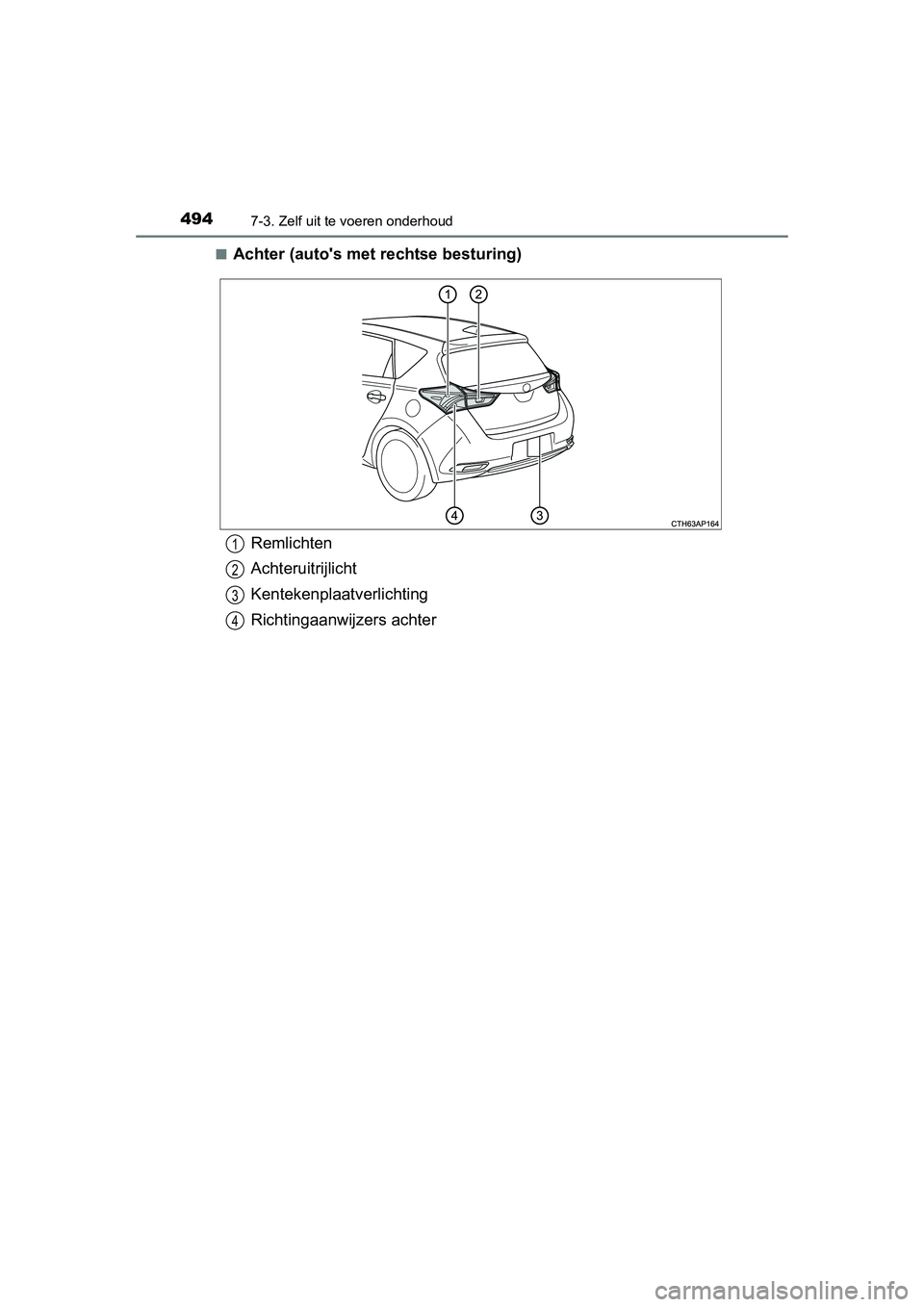

4947-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■
Achter (auto's met rechtse besturing)
Remlichten
Achteruitrijlicht
Kentekenplaat
verlichting
Richtingaanwijzers achter1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 494 Monday, March 16, 2015 12:05 PM

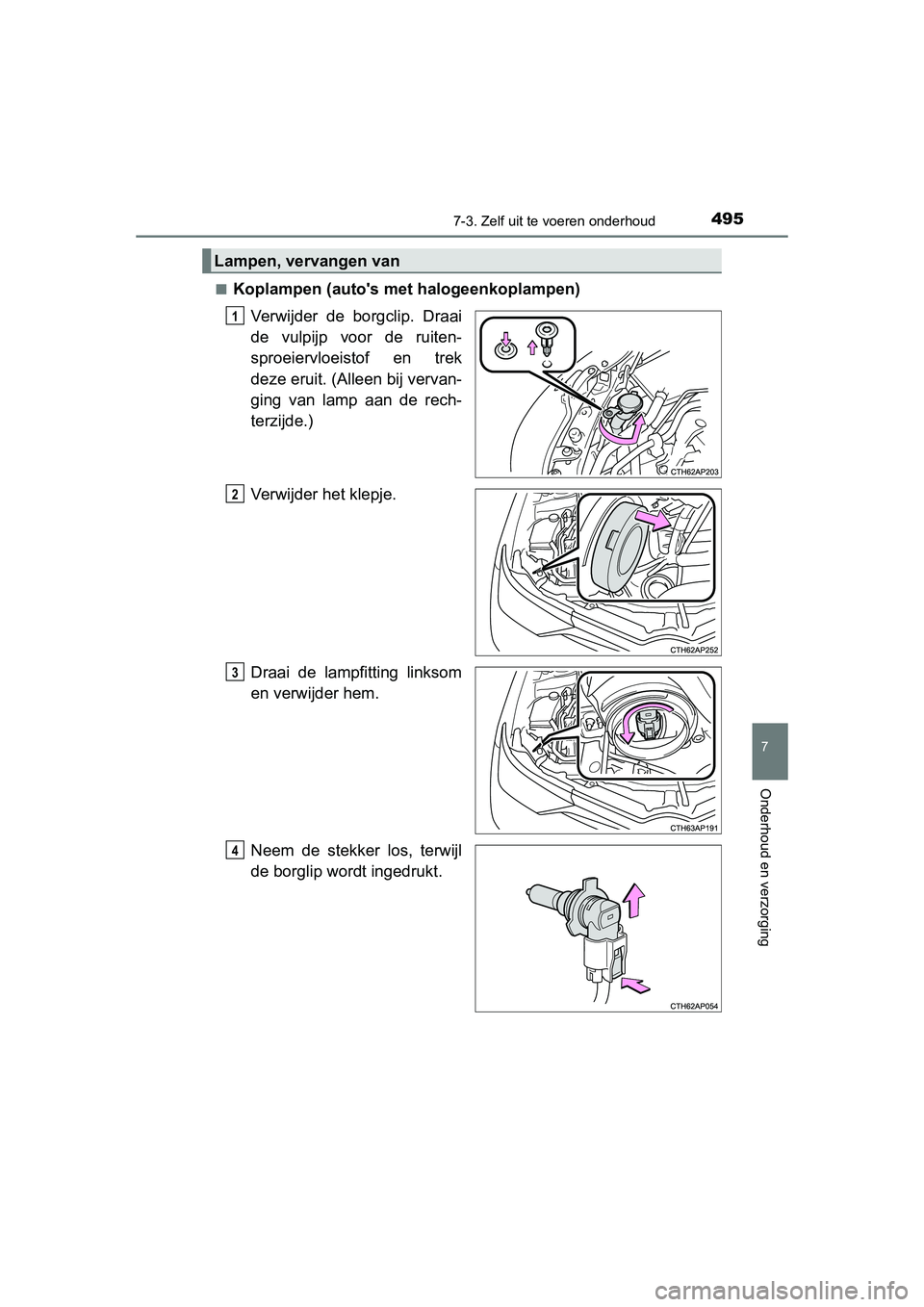

4957-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
■Koplampen (auto's met halogeenkoplampen)
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Verwijder het klepje.
Draai de lampfitting linksom
en verwijder hem.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen, vervangen van
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 495 Monday, March 16, 2015 12:05 PM

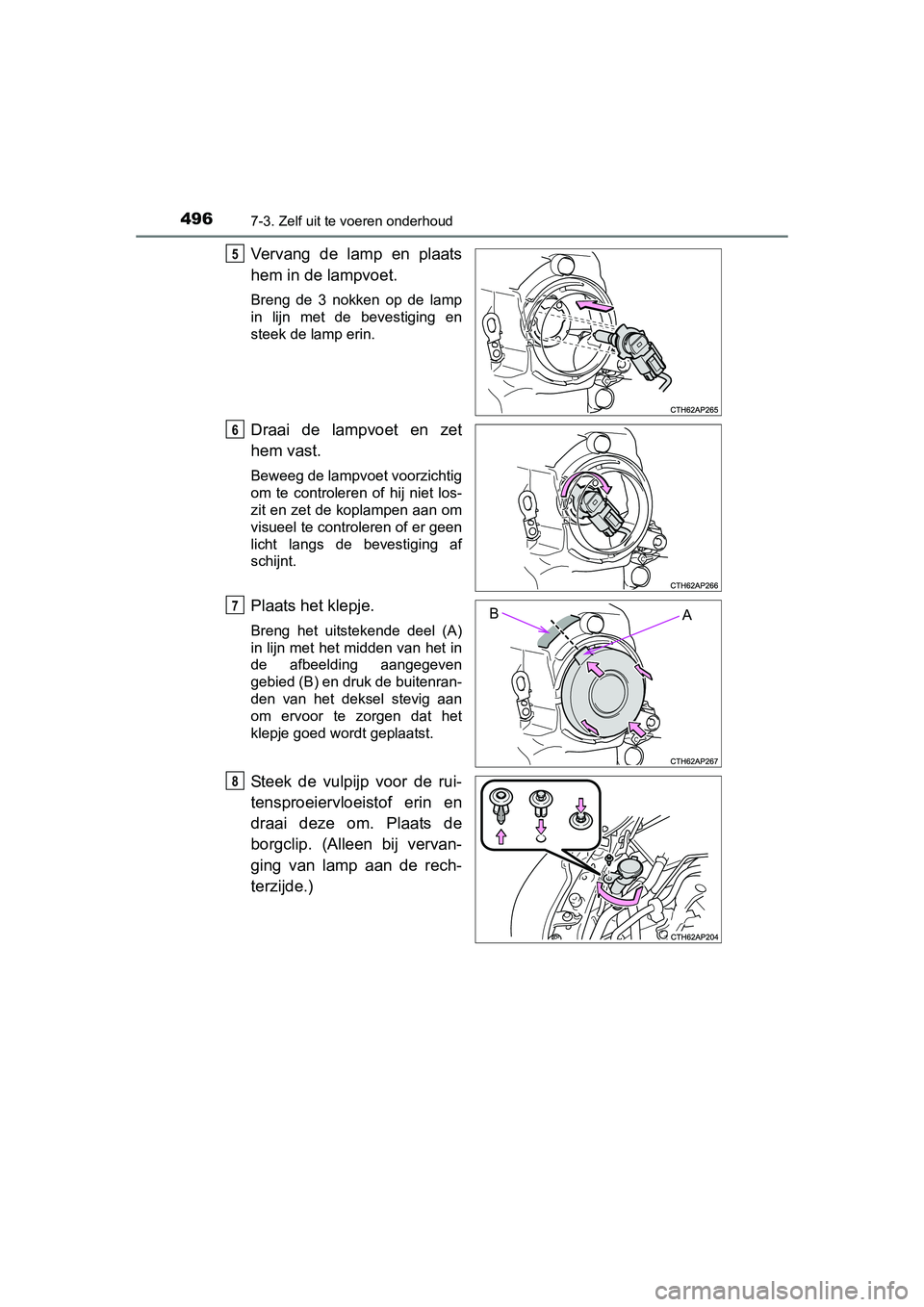

4967-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de koplampen aan om
visueel te controleren of er geen
licht langs de bevestiging af
schijnt.
Plaats het klepje.
Breng het uitstekende deel (A)
in lijn met het midden van het in
de afbeelding aangegeven
gebied (B) en druk de buitenran-
den van het deksel stevig aan
om ervoor te zorgen dat het
klepje goed wordt geplaatst.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
5
6
AB7
8
UK AURIS_HB_OM_EE_OM12J21E.book Page 496 Monday, March 16, 2015 12:05 PM

4977-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
■Mistlampen voor (indien aanwezig)Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en het binnenscherm past.
Verwijder de 2 schroeven en
verwijder de wielkuip gedeel-
telijk.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 497 Monday, March 16, 2015 12:05 PM

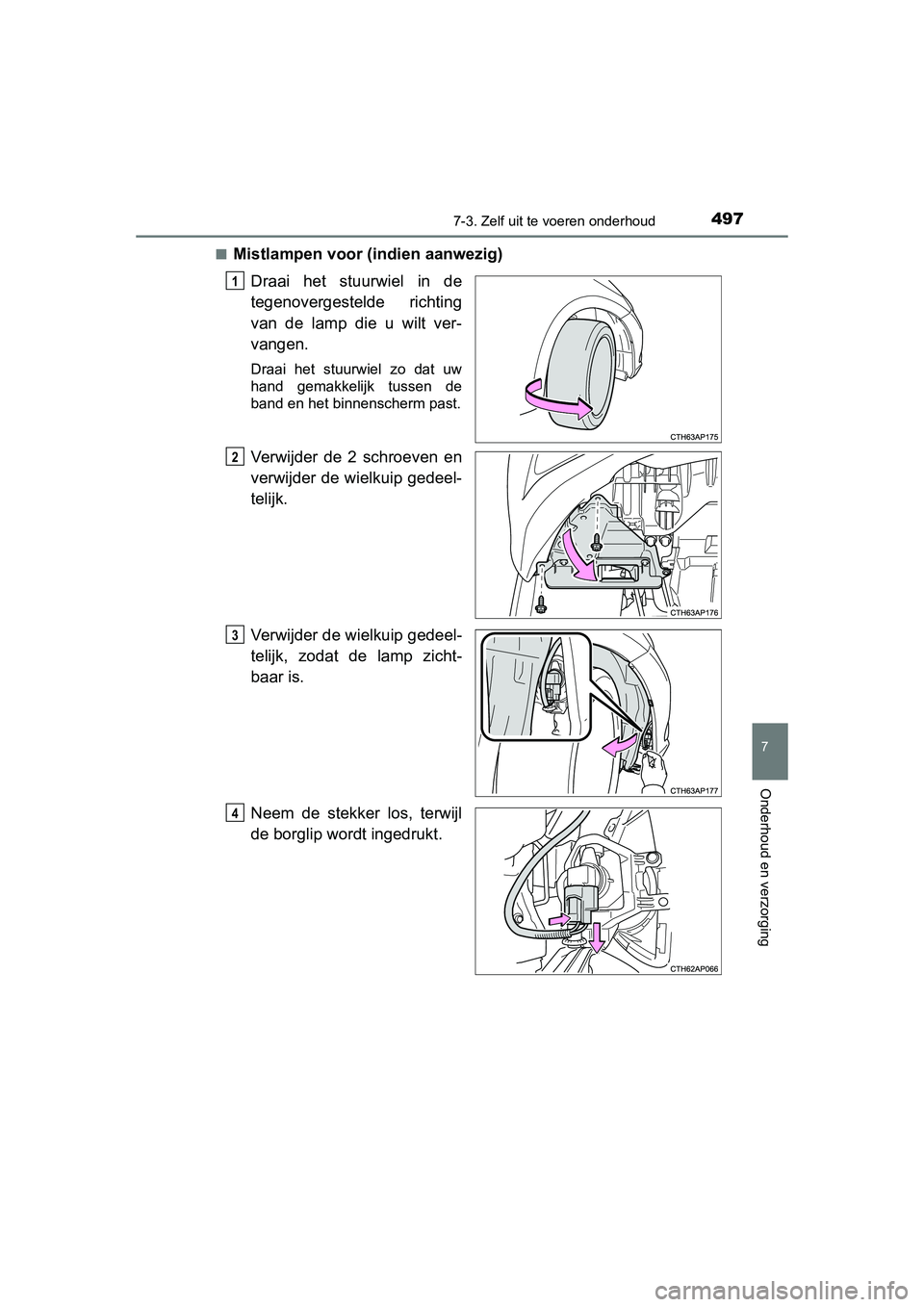

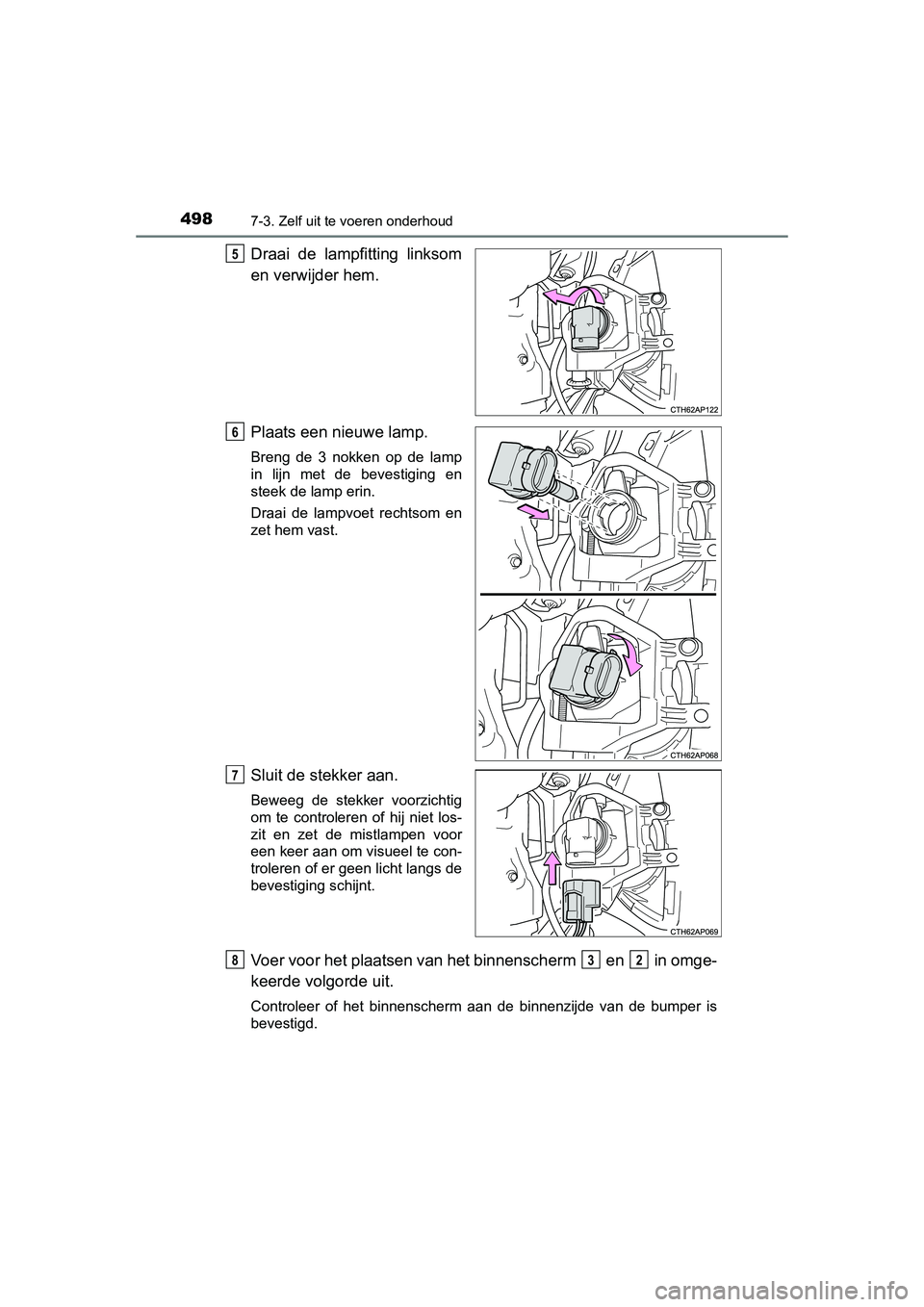

4987-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
Draai de lampfitting linksom
en verwijder hem.
Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet rechtsom en
zet hem vast.
Sluit de stekker aan.
Beweeg de stekker voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen voor
een keer aan om visueel te con-
troleren of er geen licht langs de
bevestiging schijnt.
Voer voor het plaatsen van het binnenscherm en in omge-
keerde volgorde uit.
Controleer of het binnenscherm aan de binnenzijde van de bumper is
bevestigd.
5
6
7
832
UK AURIS_HB_OM_EE_OM12J21E.book Page 498 Monday, March 16, 2015 12:05 PM

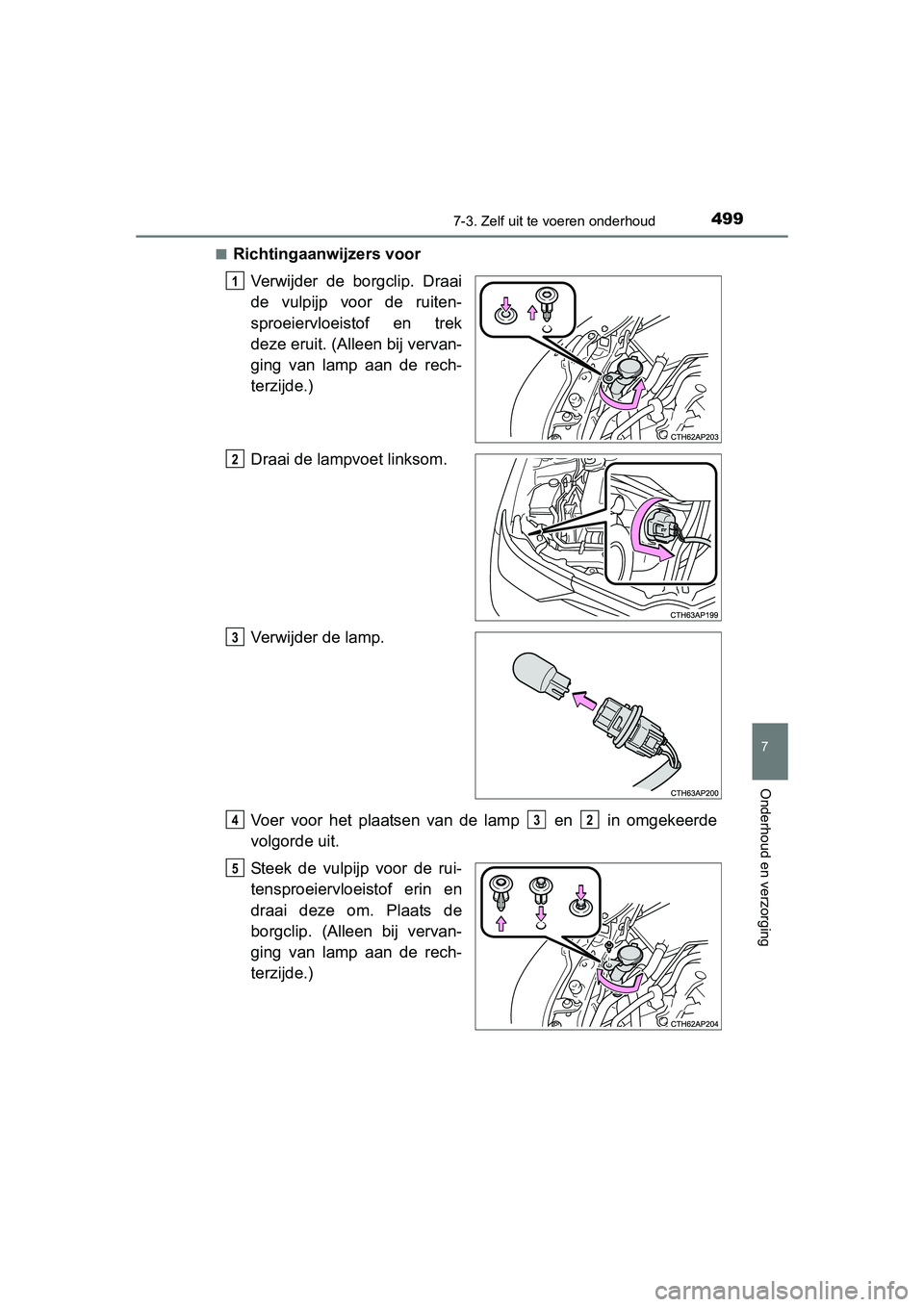

4997-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)
7
Onderhoud en verzorging
■Richtingaanwijzers voorVerwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Draai de lampvoet linksom.
Verwijder de lamp.
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
1
2
3
432
5
UK AURIS_HB_OM_EE_OM12J21E.book Page 499 Monday, March 16, 2015 12:05 PM

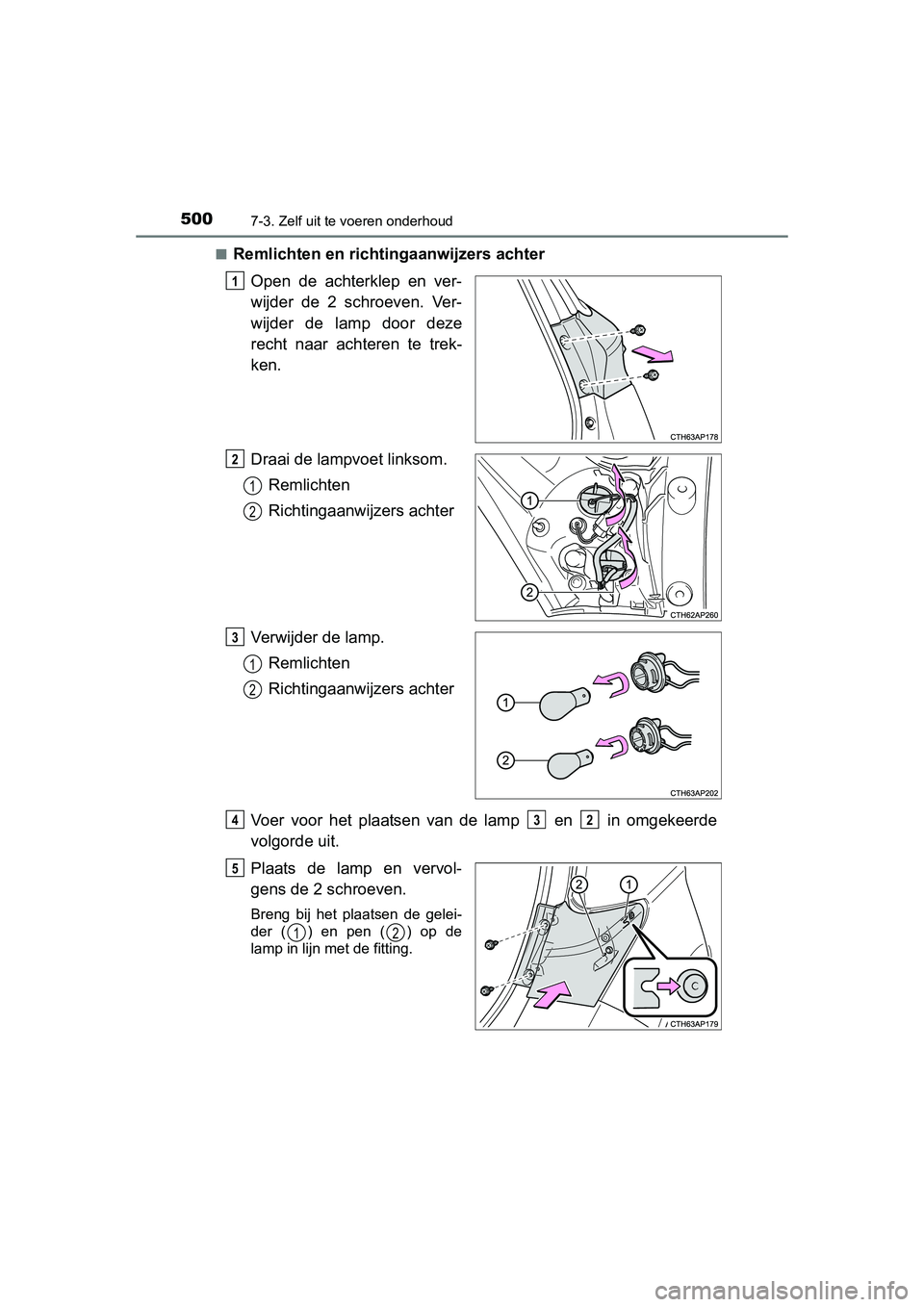

5007-3. Zelf uit te voeren onderhoud
UK AURIS_HB_EE (OM12J21E)■
Remlichten en richtingaanwijzers achter
Open de achterklep en ver-
wijder de 2 schroeven. Ver-
wijder de lamp door deze
recht naar achteren te trek-
ken.
Draai de lampvoet linksom.Remlichten
Richtingaanwijzers achter
Verwijder de lamp. Remlichten
Richtingaanwijzers achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pen ( ) op de
lamp in lijn met de fitting.
1
2
1
2
3
1
2
432
5
12
