TOYOTA AURIS 2016 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2016, Model line: AURIS, Model: TOYOTA AURIS 2016Pages: 640, PDF Size: 23.63 MB

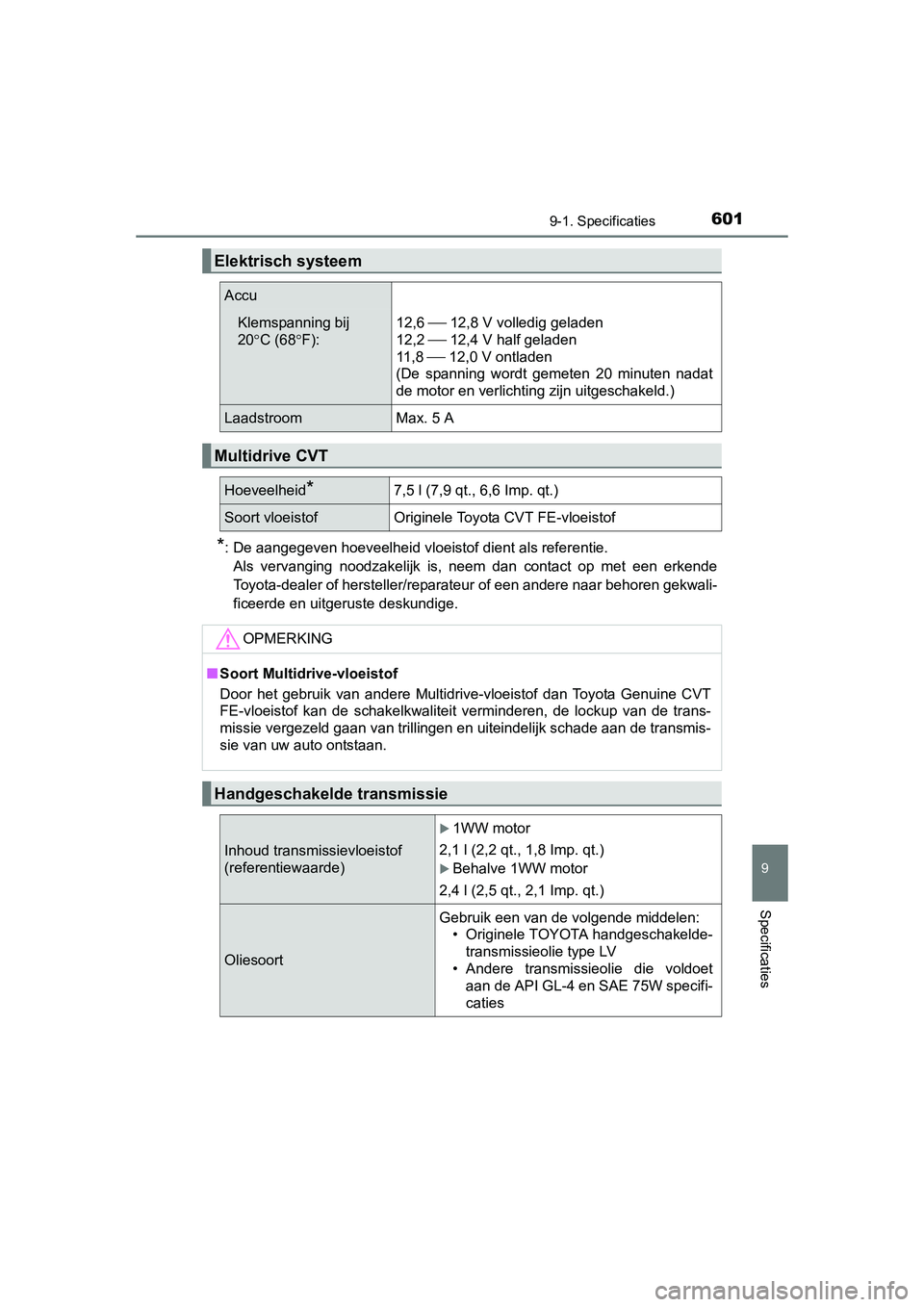

Page 601 of 640
6019-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
Elektrisch systeem
Accu
Klemspanning bij
20 C (68 F): 12,6 12,8 V volledig geladen
12,2
12,4 V half geladen
11 , 8
12,0 V ontladen
(De spanning wordt gemeten 20 minuten nadat
de motor en verlichting zijn uitgeschakeld.)
LaadstroomMax. 5 A
Multidrive CVT
Hoeveelheid*7,5 l (7,9 qt., 6,6 Imp. qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■ Soort Multidrive-vloeistof
Door het gebruik van andere Multidrive-vloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
Handgeschakelde transmissie
Inhoud transmissievloeistof
(referentiewaarde)
1WW motor
2,1 l (2,2 qt., 1,8 Imp. qt.)
Behalve 1WW motor
2,4 l (2,5 qt., 2,1 Imp. qt.)
Oliesoort Gebruik een van de volgende middelen:
• Originele TOYOTA handgeschakelde-transmissieolie type LV
• Andere transmissieolie die voldoet aan de API GL-4 en SAE 75W specifi-
caties
UK AURIS_HB_OM_EE_OM12J21E.book Page 601 Monday, March 16, 2015 12:05 PM

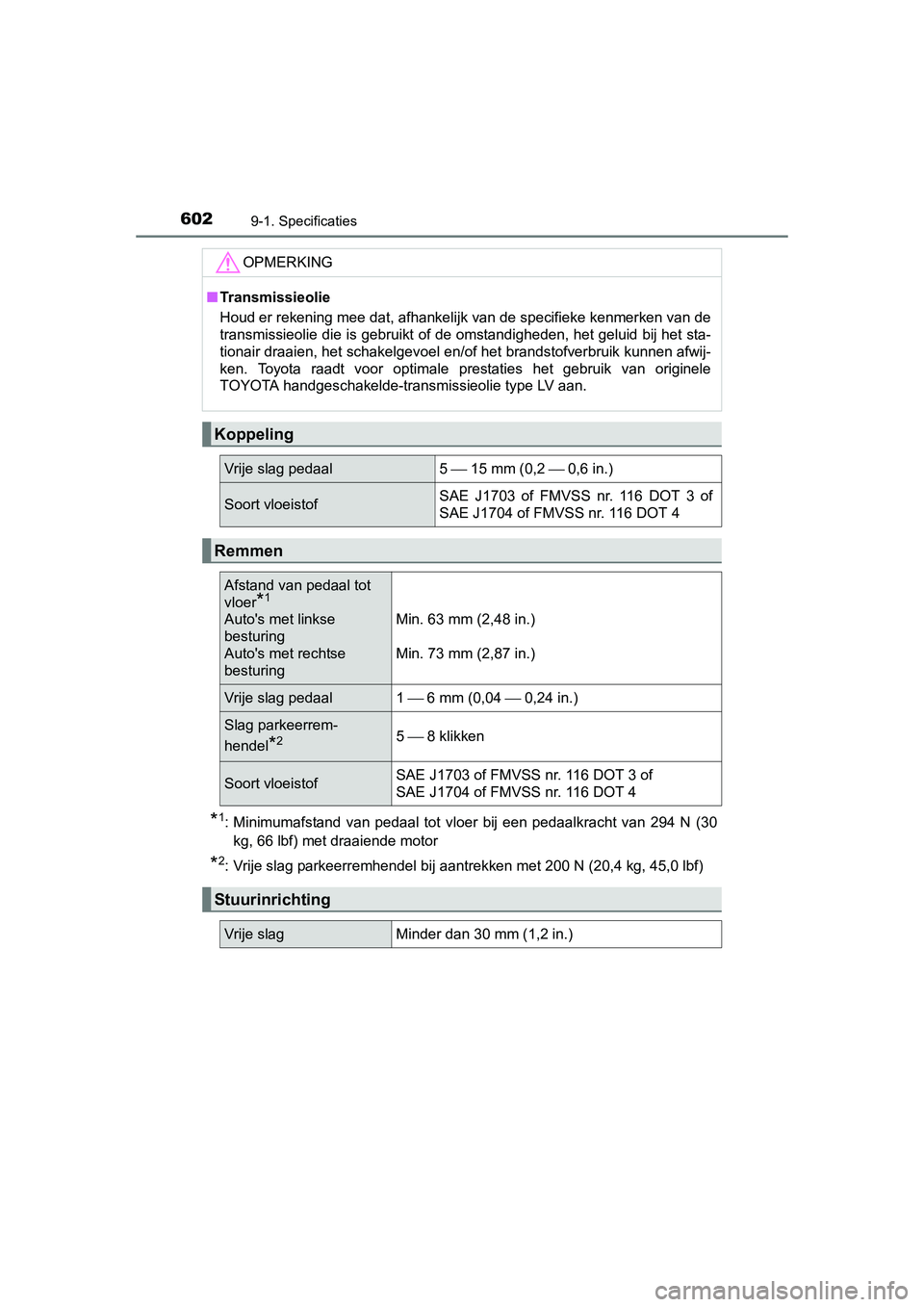

Page 602 of 640
6029-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N (30kg, 66 lbf) met draaiende motor
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)
OPMERKING
■ Transmissieolie
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissieolie die is gebruikt of de omstandigheden, het geluid bij het sta-
tionair draaien, het schakelgevoel en/of het brandstofverbruik kunnen afwij-
ken. Toyota raadt voor optimale prestaties het gebruik van originele
TOYOTA handgeschakelde-transmissieolie type LV aan.
Koppeling
Vrije slag pedaal 5 15 mm (0,2 0,6 in.)
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Remmen
Afstand van pedaal tot
vloer
*1
Auto's met linkse
besturing
Auto's met rechtse
besturingMin. 63 mm (2,48 in.)
Min. 73 mm (2,87 in.)
Vrije slag pedaal 1 6 mm (0,04
0,24 in.)
Slag parkeerrem-
hendel
*25 8 klikken
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
UK AURIS_HB_OM_EE_OM12J21E.book Page
602 Monday, March 16, 2015 12:05 PM

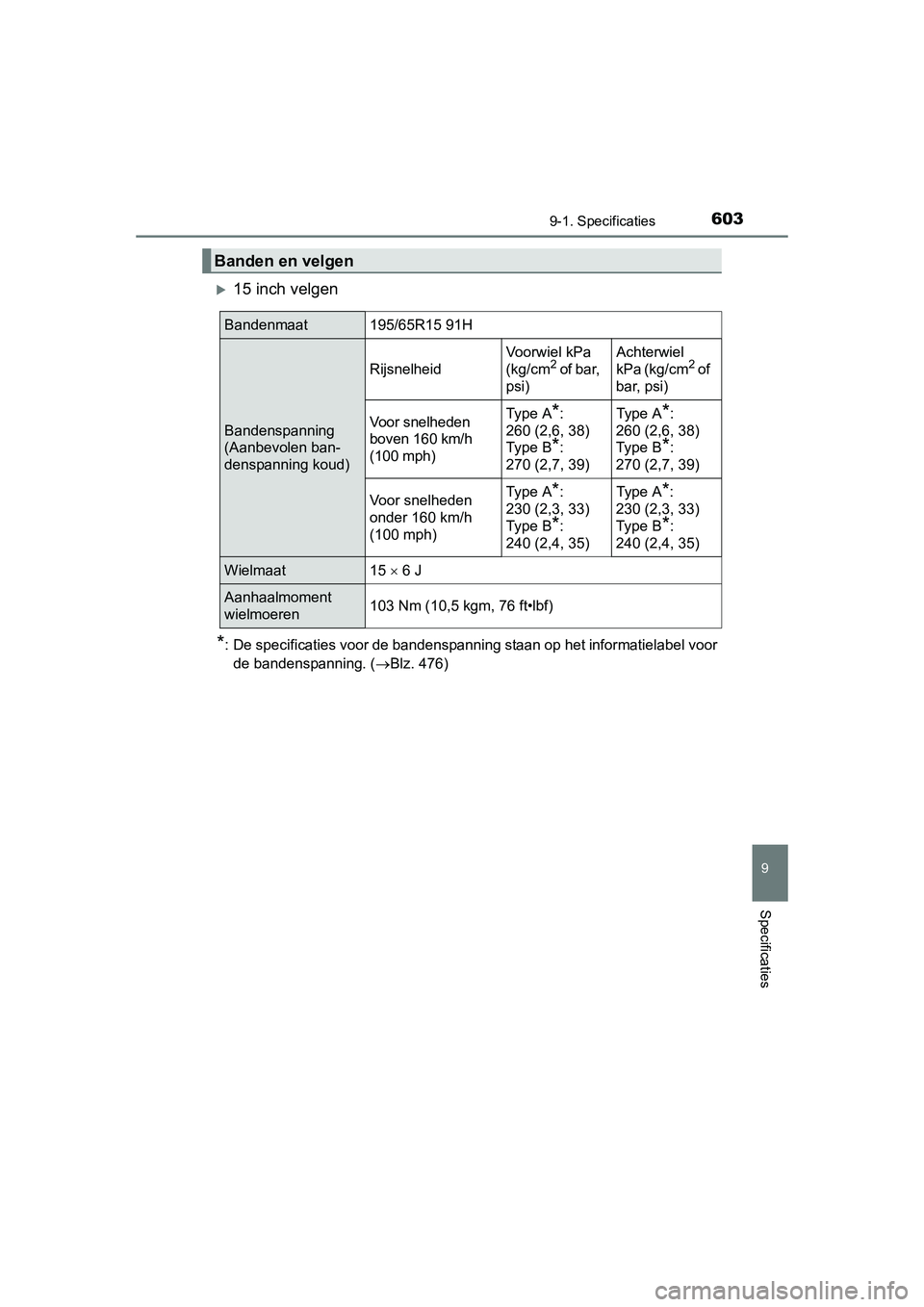

Page 603 of 640
6039-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
15 inch velgen
*: De specificaties voor de bandenspanning staan op het informatielabel voorde bandenspanning. ( Blz. 476)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen ban-
denspanning koud)
Rijsnelheid
Voorwiel kPa
(kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Voor snelheden
onder 160 km/h
(100 mph)Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Wielmaat15 6 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HB_OM_EE_OM12J21E.book Page 603 Monday, March 16, 2015 12:05 PM

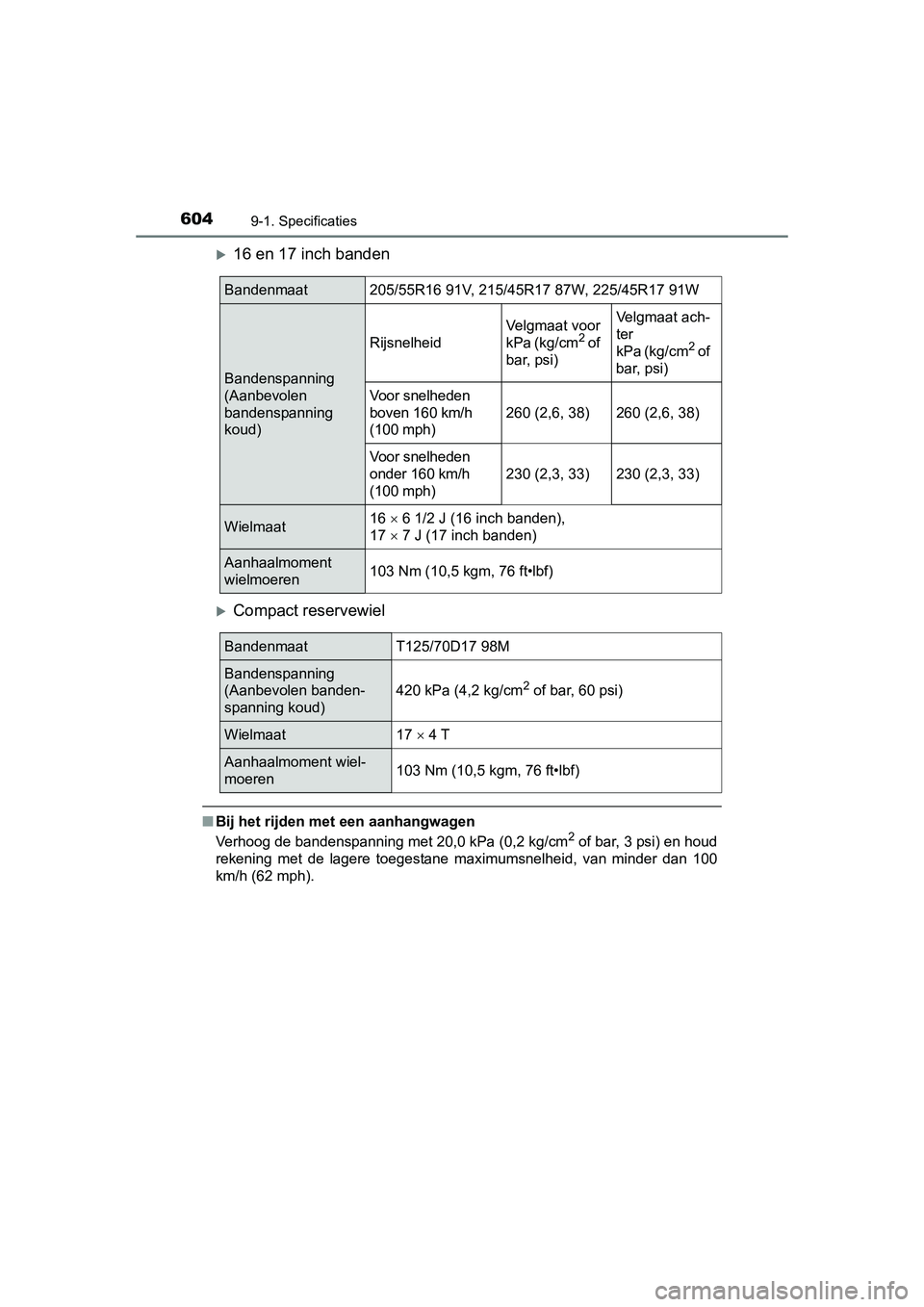

Page 604 of 640
6049-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
16 en 17 inch banden
Compact reservewiel
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder dan 100
km/h (62 mph).
Bandenmaat205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Velgmaat voor
kPa (kg/cm2 of
bar, psi)
Velgmaat ach-
ter
kPa (kg/cm
2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)
260 (2,6, 38)260 (2,6, 38)
Voor snelheden
onder 160 km/h
(100 mph)
230 (2,3, 33)230 (2,3, 33)
Wielmaat16 6 1/2 J (16 inch banden),
17 7 J (17 inch banden)
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen banden-
spanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 4 T
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HB_OM_EE_OM12J21E.book Page 604 Monday, March 16, 2015 12:05 PM

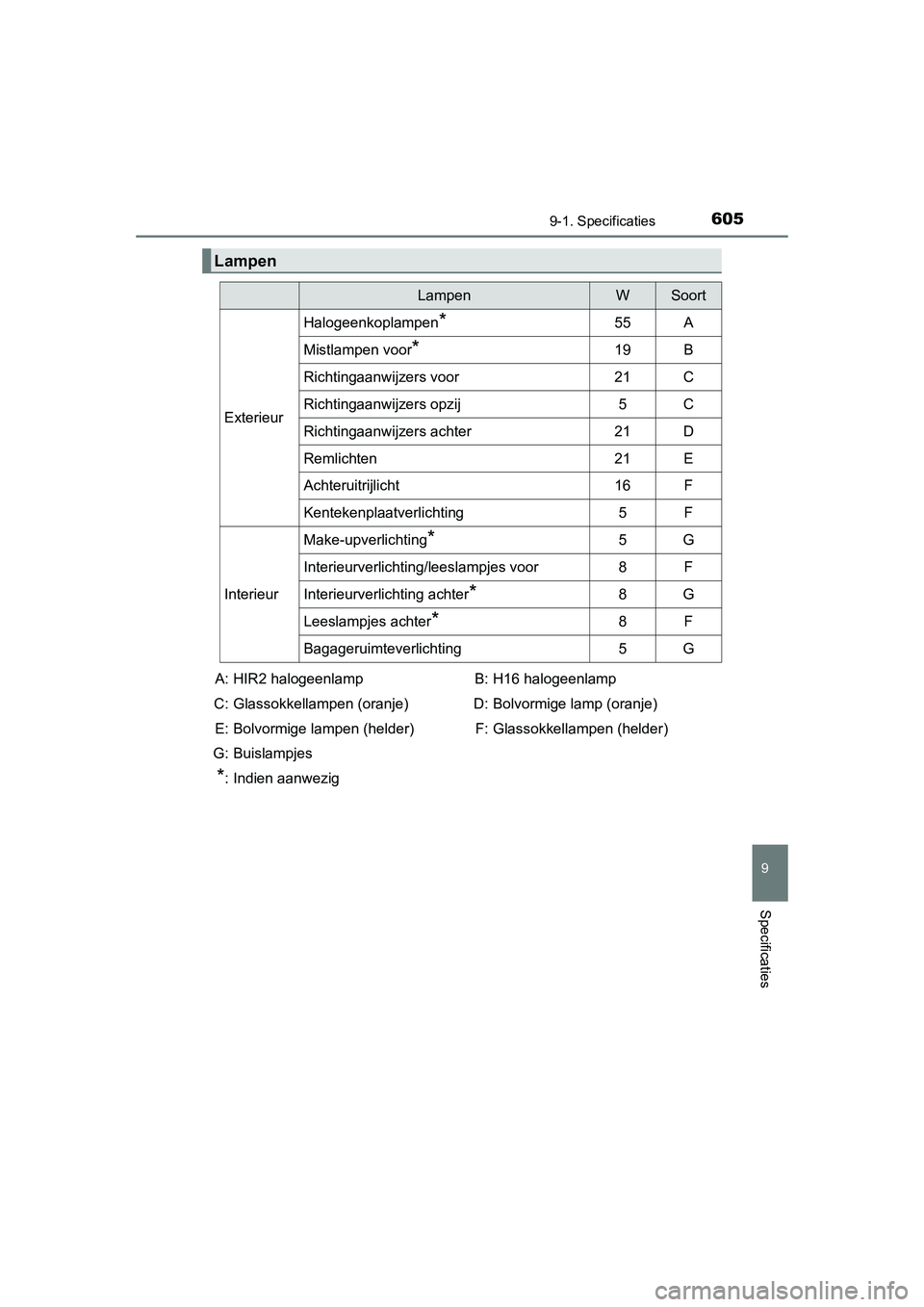

Page 605 of 640
6059-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
Lampen
LampenWSoort
Exterieur
Halogeenkoplampen*55A
Mistlampen voor*19B
Richtingaanwijzers voor21C
Richtingaanwijzers opzij5C
Richtingaanwijzers achter21D
Remlichten21E
Achteruitrijlicht16F
Kentekenplaatverlichting5F
Interieur
Make-upverlichting*5G
Interieurverlichting/leeslampjes voor8F
Interieurverlichting achter*8G
Leeslampjes achter*8F
Bagageruimteverlichting5G
A: HIR2 halogeenlamp
C: Glassokkellampen (oranje) E: Bolvormige lampen (helder)
G: Buislampjes
*: Indien aanwezig B: H16 halogeenlamp
D: Bolvormige lamp (oranje) F: Glassokkellampen (helder)
UK AURIS_HB_OM_EE_OM12J21E.book Page 605 Monday, March 16, 2015 12:05 PM
Page 606 of 640
6069-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
■Kleinere vulopening van de brandstoftank voor loodvrije benzine (benzi-
nemotor)
Om vergissingen bij tankstations te voorkomen, is uw auto uitgerust met een
kleinere vulopening speciaal voor loodvrije benzine.
■ Als u van plan bent met uw Toyota naar het buitenland te gaan (diesel-
motor)
Er is mogelijk geen diesel met een laag zwavelgehalte verkrijgbaar. Vraag
daarom eerst bij uw dealer na of er diesel met een laag zwavelgehalte ver-
krijgbaar is in het land van bestemming.
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen ti\
j-
dens accelereren of bij het oprijden van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
Informatie over brandstof
Benzinemotor
EU-landen:
Gebruik alleen loodvri je benzine die voldoet aan de Europese
norm EN228.
Gebruik loodvrije benzine me t een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Behalve EU-landen:
Gebruik alleen lo odvrije benzine.
Gebruik loodvrije benzine me t een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Dieselmotor
EU:
Gebruik alleen dieselbrandstof die voldoet aan de Europese
norm EN590.
Behalve EU:
Gebruik uitsluitend dieselbrands tof met een zwavelgehalte van
50 ppm of minder, cetaangetal 48 of hoger.
UK AURIS_HB_OM_EE_OM12J21E.book Page 606 Monday, March 16, 2015 12:05 PM

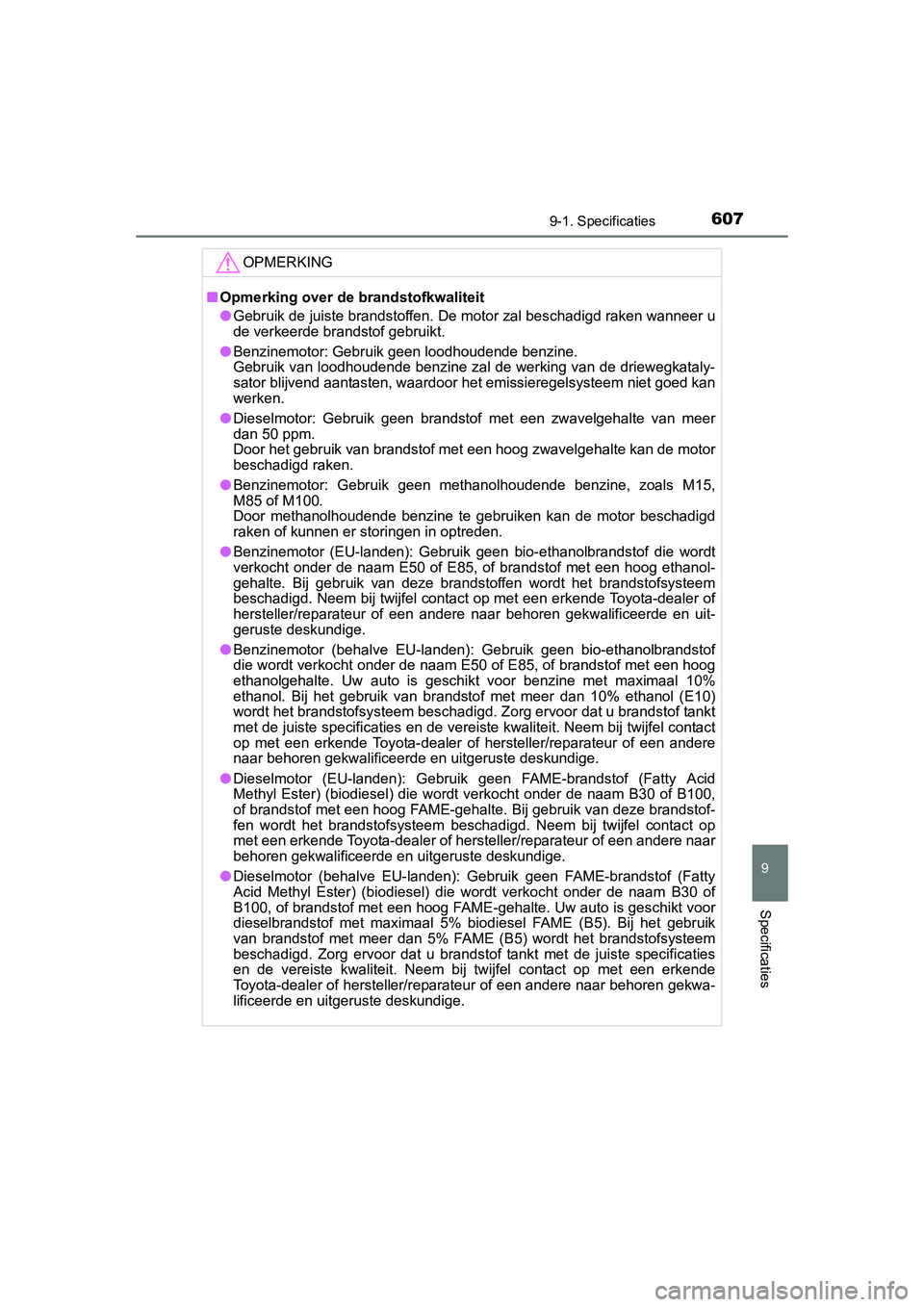

Page 607 of 640
6079-1. Specificaties
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
OPMERKING
■Opmerking over de brandstofkwaliteit
● Gebruik de juiste brandstoffen. De motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
● Benzinemotor: Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegkataly-
sator blijvend aantasten, waardoor het emissieregelsysteem niet goed kan
werken.
● Dieselmotor: Gebruik geen brandstof met een zwavelgehalte van meer
dan 50 ppm.
Door het gebruik van brandstof met een hoog zwavelgehalte kan de motor
beschadigd raken.
● Benzinemotor: Gebruik geen methanolhoudende benzine, zoals M15,
M85 of M100.
Door methanolhoudende benzine te gebruiken kan de motor beschadigd
raken of kunnen er storingen in optreden.
● Benzinemotor (EU-landen): Gebrui k geen bio-ethanolbrandstof die wordt
verkocht onder de naam E50 of E85, of brandstof met een hoog ethanol-
gehalte. Bij gebruik van deze brandstoffen wordt het brandstofsysteem
beschadigd. Neem bij twijfel contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
● Benzinemotor (behalve EU-landen) : Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50 of E85, of brandstof met een hoog
ethanolgehalte. Uw auto is geschikt voor benzine met maximaal 10%
ethanol. Bij het gebruik van brandsto f met meer dan 10% ethanol (E10)
wordt het brandstofsysteem beschadigd. Zorg ervoor dat u brandstof tankt
met de juiste specificaties en de vereiste kwaliteit. Neem bij twijfel contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Dieselmotor (EU-landen): Gebruik geen FAME-brandstof (Fatty Acid
Methyl Ester) (biodiesel) die wordt verkocht onder de naam B30 of B100,
of brandstof met een hoog FAME-gehalte. Bij gebruik van deze brandstof-
fen wordt het brandstofsysteem beschadigd. Neem bij twijfel contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Dieselmotor (behalve EU-landen): Gebruik geen FAME-brandstof (Fatty
Acid Methyl Ester) (biodiesel) di e wordt verkocht onder de naam B30 of
B100, of brandstof met een hoog FAME-gehalte. Uw auto is geschikt voor
dieselbrandstof met maximaal 5% biodiesel FAME (B5). Bij het gebruik
van brandstof met meer dan 5% FAME (B5) wordt het brandstofsysteem
beschadigd. Zorg ervoor dat u brandstof tankt met de juiste specificaties
en de vereiste kwaliteit. Neem bij twijfel contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
UK AURIS_HB_OM_EE_OM12J21E.book Page 607 Monday, March 16, 2015 12:05 PM

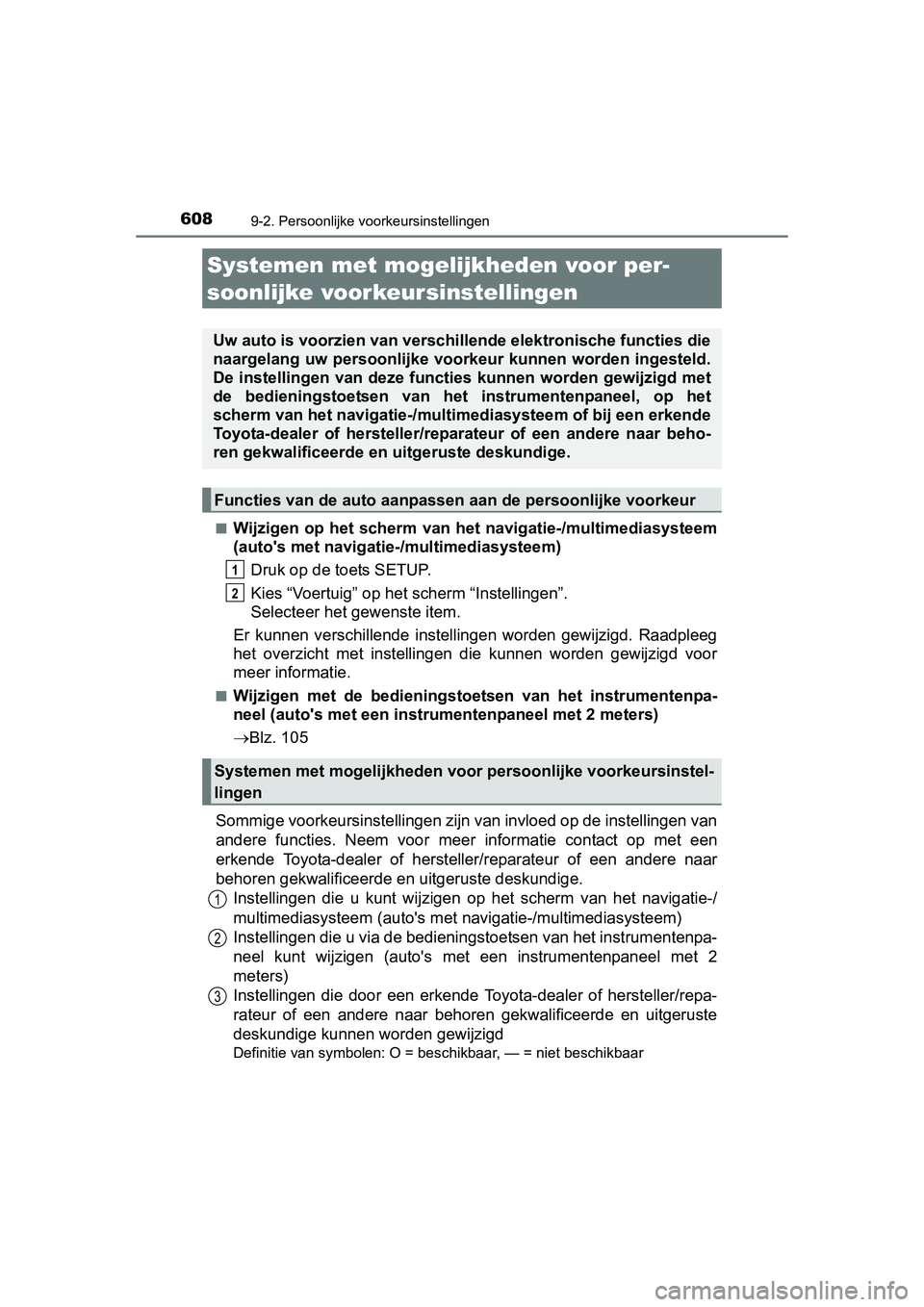

Page 608 of 640
608
UK AURIS_HB_EE (OM12J21E)
9-2. Persoonlijke voorkeursinstellingen
■Wijzigen op het scherm van het navigatie-/multimediasysteem
(auto's met navigati e-/multimediasysteem)
Druk op de toets SETUP.
Kies “Voertuig” op het scherm “Instellingen”.
Selecteer het gewenste item.
Er kunnen verschillende instellin gen worden gewijzigd. Raadpleeg
het overzicht met instellingen die kunnen worden gewijzigd voor
meer informatie.
■Wijzigen met de bedieningstoetsen van het instrumentenpa-
neel (auto's met een instrumentenpaneel met 2 meters)
Blz. 105
Sommige voorkeursinstellingen zijn van invloed op de instellingen van
andere functies. Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Instellingen die u kunt wijzigen op het scherm van het navigatie-/
multimediasysteem (auto's met navigatie-/multimediasysteem)
Instellingen die u via de bedieningstoetsen van het instrumentenpa-
neel kunt wijzigen (auto's met een instrumentenpaneel met 2
meters)
Instellingen die door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
Systemen met mogeli jkheden voor per-
soonlijke voorkeursinstellingen
Uw auto is voorzien van verschillende elektronische functies die
naargelang uw persoonlijke voorkeur kunnen worden ingesteld.
De instellingen van deze functies kunnen worden gewijzigd met
de bedieningstoetsen van het instrumentenpaneel, op het
scherm van het navigatie-/multimediasysteem of bij een erkende
Toyota-dealer of hersteller/repar ateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Functies van de auto aanpassen aan de persoonlijke voorkeur
Systemen met mogelijkheden v oor persoonlijke voorkeursinstel-
lingen
1
2
1
2
3
UK AURIS_HB_OM_EE_OM12J21E.book Page 608 Monday, March 16, 2015 12:05 PM
Page 609 of 640
6099-2. Persoonlijke voorkeursinstellingen
UK AURIS_HB_EE (OM12J21E)
9
Specificaties
■Meters, tellers en multi-informatiedisplay*1 ( Blz. 94, 102)
Functie*2Standaard-
instellingPersoonlijke voor- keursinstelling
Taal*3Engels*4—O—
Eenheden*3km (l/100 km)km (km/liter)OO—mijlen (MPG)
°C°FOO—
ECO-controlelampje*5Aan
(zelfontste- kend)
Uit—O—
Rij-informatie 1
Actueel brand-stofverbruik
(weergave meter)
*6—O—Gemiddeld
brandstofver- bruik (sinds
resetten)
Rij-informatie 2
Afstand
(actieradius)
*6—O—Gemiddelde rij- snelheid (sinds resetten)
Rij-informatie 3*5
Werkingsduur Stop & Start-systeem (na
starten)
*6—O—Werkingsduur Stop & Start- systeem
(na resetten)
Pop-updisplay*5AanUit—O—
123
UK AURIS_HB_OM_EE_OM12J21E.book Page 609 Monday, March 16, 2015 12:05 PM
Page 610 of 640
6109-2. Persoonlijke voorkeursinstellingen
UK AURIS_HB_EE (OM12J21E)
*1: Auto's met een instrumentenpaneel met 2 meters
*2: Voor meer informatie over elke functie: Blz. 108
*3: De standaardinstelling verschilt per land.
*4: Duits, Frans, Spaans, Italiaans, Portugees, Nederlands, Zweeds, Noors,Deens, Russisch, Fins, Grieks, Pools, Oekraïens, Turks, Hongaars, Tsje-
chisch, Slowaaks, Roemeens
*5: Indien aanwezig
*6: 2 van de volgende items: actueel brandstofverbruik (weergave meter), actueel brandstofverbruik (numeriek display), gemiddeld brandstofverbruik
(sinds resetten), gemiddeld brandstofverbruik (sinds starten), gemiddeld
brandstofverbruik (sinds tanken), werkingsduur Stop & Start-systeem
(sinds resetten)
*5, werkingsduur Stop & Start-systeem (sinds starten)*5,
gemiddelde rijsnelheid (sinds resetten), gemiddelde rijsnelheid (sinds star-
ten), verstreken tijd (sinds resetten), verstreken tijd (sinds starten), afstand
(actieradius), afstand (sinds starten), leeg.
■
Smart entry-systeem met startknop*1 en afstandsbediening
( Blz. 130, 136, 141)
*1: Indien aanwezig
*2: Auto's met Smart entry-systeem en startknop
FunctieStandaard-
instellingPersoonlijke voor- keursinstelling
Werkingssignaal
(alarmknipperlichten)AanUitO—O
Tijd totdat na het ontgren-
delen, zonder dat een
portier wordt geopend, de
portieren automatisch
weer worden vergrendeld
30 seconden
60 seconden
——O120 seconden
Waarschuwingszoemer
open portier/achterklep
*2AanUit——O
123
UK AURIS_HB_OM_EE_OM12J21E.book Page 610 Monday, March 16, 2015 12:05 PM
