5017-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)
Mettez le contact du moteur sur arrêt.
Ouvrez la boîte à gants. Faites
glisser l'amortisseur.
Appuyez de chaque côté de la
boîte à gants pour libérer les
ergots supérieurs. Sortez ensuite
la boîte à gants et détachez les
ergots inférieurs.
Retirez le cache du filtre.

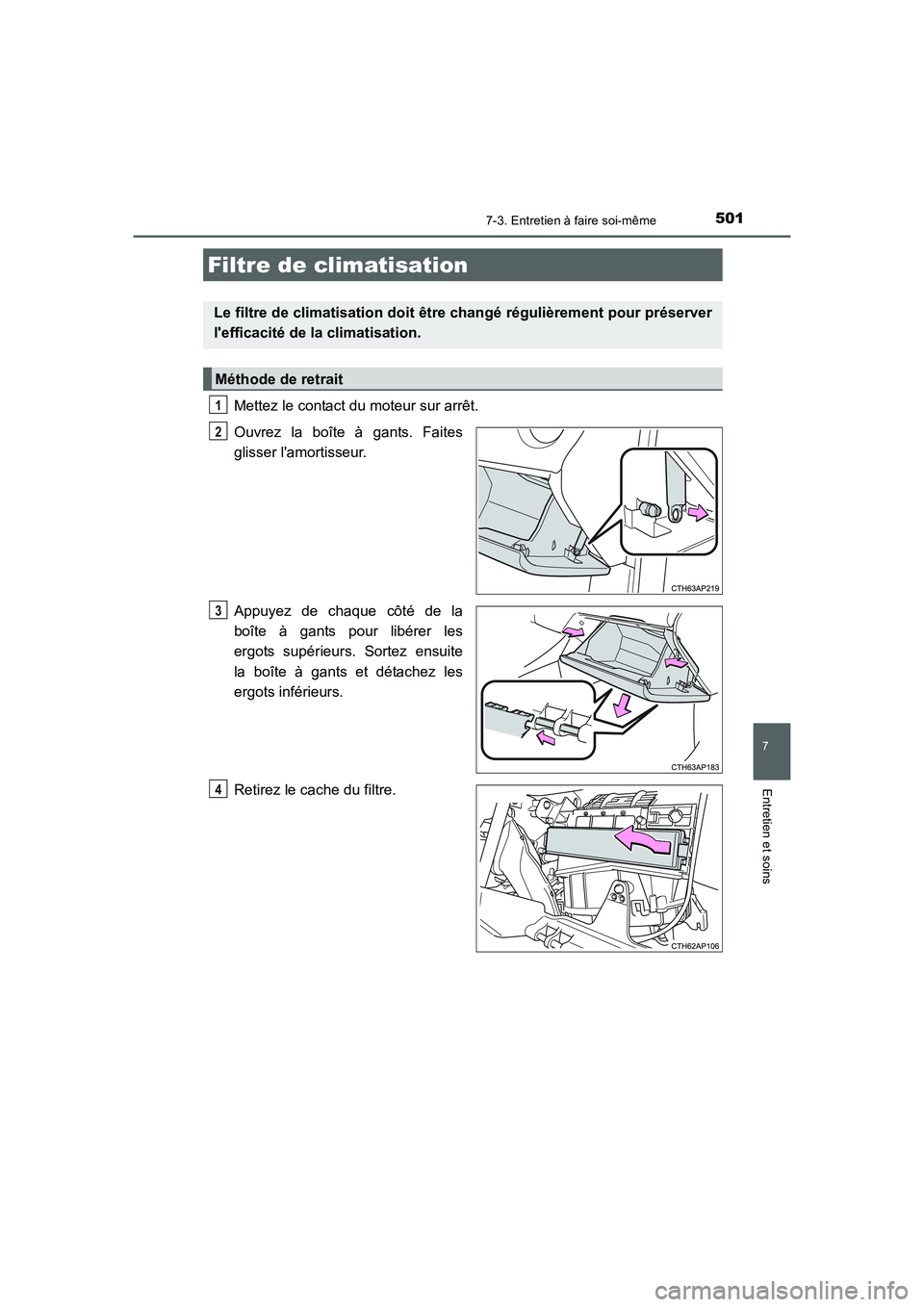

Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour préserver
l'efficacité de la climatisation.
Méthode de retrait
1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 501 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5027-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)■

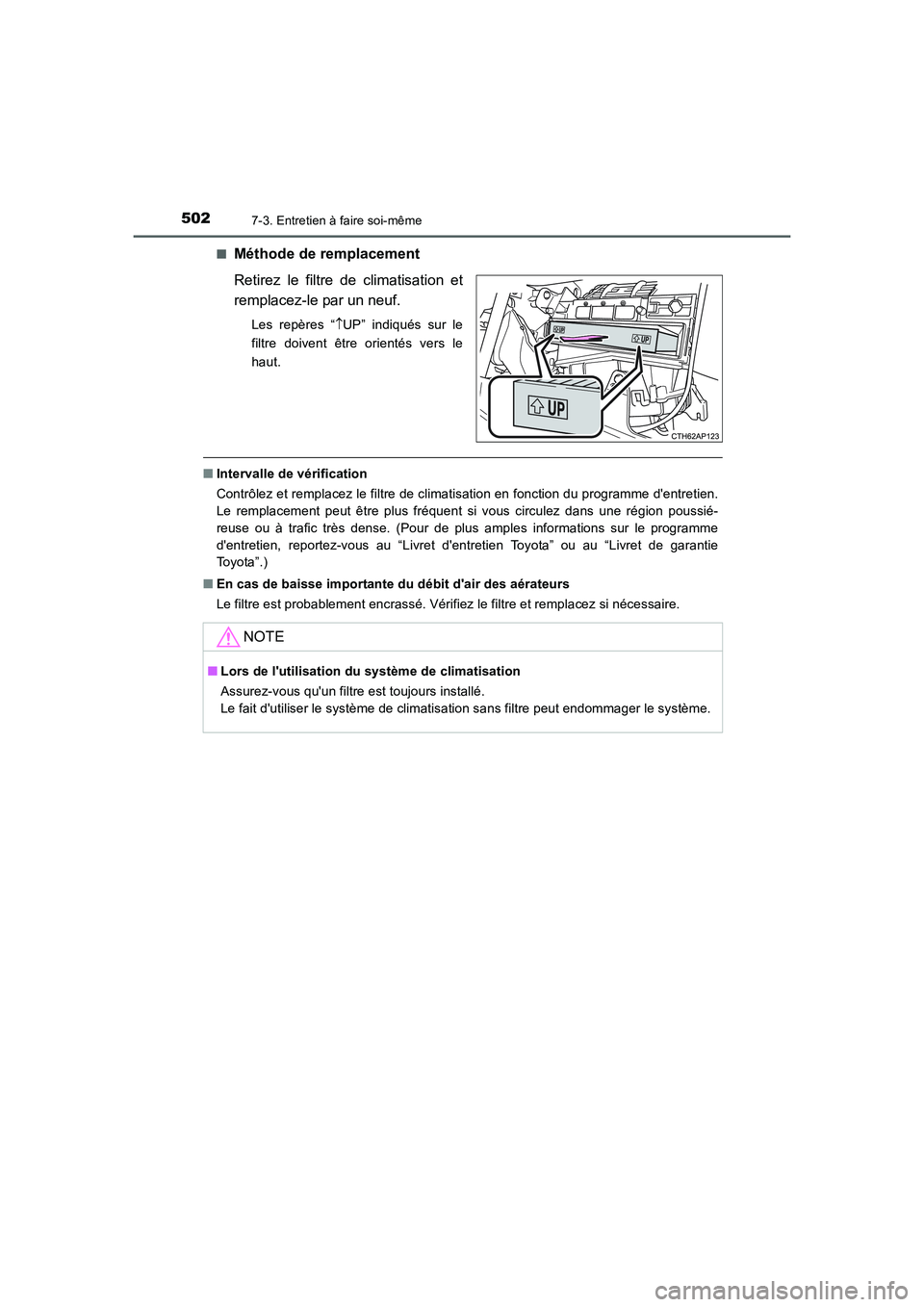

Méthode de remplacement
Retirez le filtre de climatisation et
remplacez-le par un neuf.
Les repères “↑UP” indiqués sur le
filtre doivent être orientés vers le
haut.
■Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme d'entretien.
Le remplacement peut être plus fréquent si vous circulez dans une région poussié-
reuse ou à trafic très dense. (Pour de plus amples informations sur le programme
d'entretien, reportez-vous au “Livret d'entretien Toyota” ou au “Livret de garantie
Toyota”.)
■En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si nécessaire.
NOTE
■Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le système.
AURIS Touring Sports_OM_EK_OM12J32K.book 502 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5037-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)
●Tournevis plat
●Petit tournevis plat
●Pile au lithium CR2016 (véhicules sans système d'accès et de démarrage
mains libres), ou CR2032 (véhicules avec système d'accès et de démar-
rage mains libres)
XVéhicules sans système d'accès et de démarrage mains libres
Retirez le cache.
Pour éviter d'endommager la clé, pro-
tégez l'extrémité du tournevis avec un
chiffon.
Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.

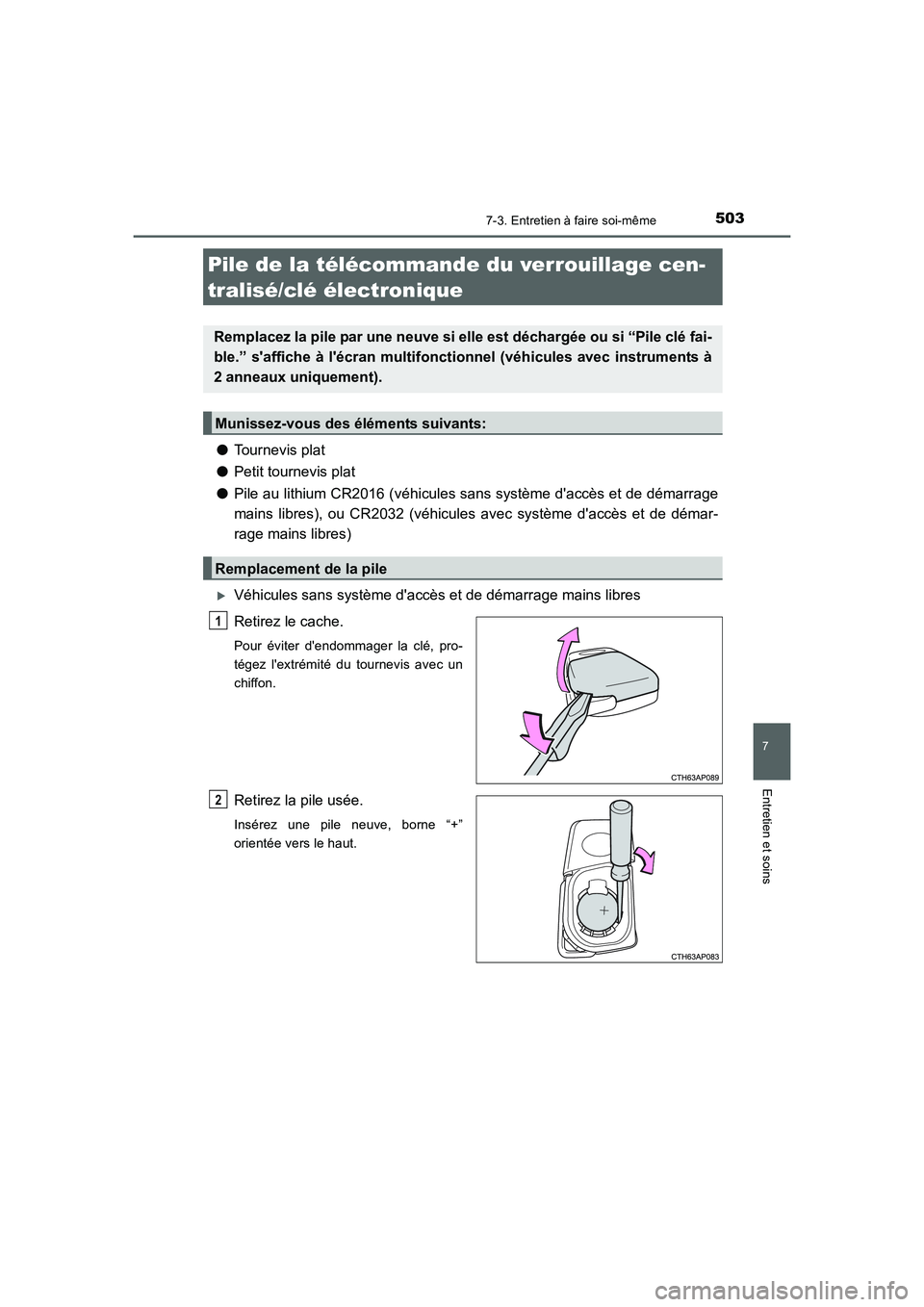

Pile de la télécommande du verrouillage cen-
tralisé/clé électronique
Remplacez la pile par une neuve si elle est déchargée ou si “Pile clé fai-
ble.” s'affiche à l'écran multifonctionnel (véhicules avec instruments à
2 anneaux uniquement).
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
AURIS Touring Sports_OM_EK_OM12J32K.book 503 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5047-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)

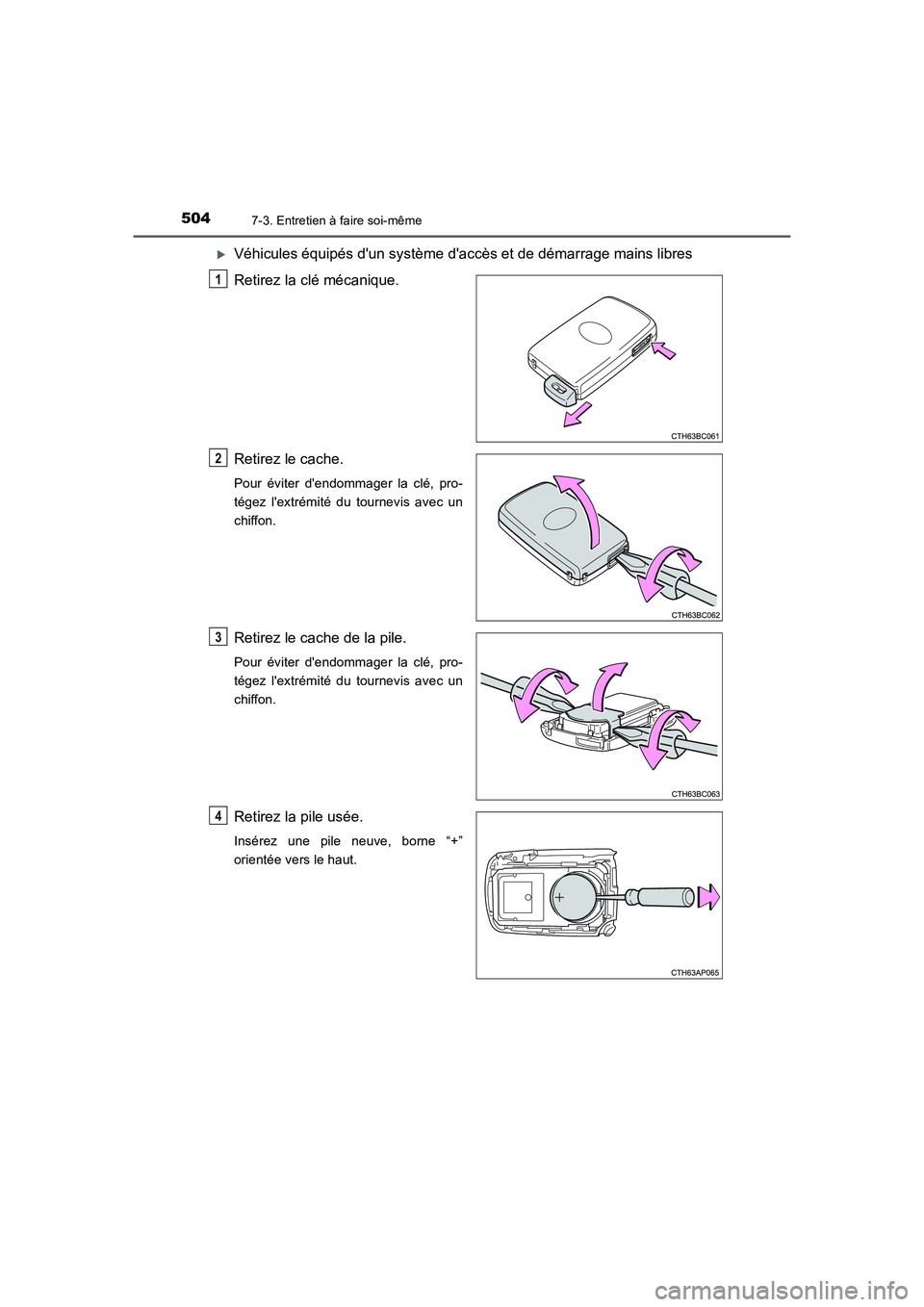

XVéhicules équipés d'un système d'accès et de démarrage mains libres
Retirez la clé mécanique.
Retirez le cache.
Pour éviter d'endommager la clé, pro-
tégez l'extrémité du tournevis avec un
chiffon.
Retirez le cache de la pile.
Pour éviter d'endommager la clé, pro-
tégez l'extrémité du tournevis avec un
chiffon.
Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.
1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 504 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5057-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)

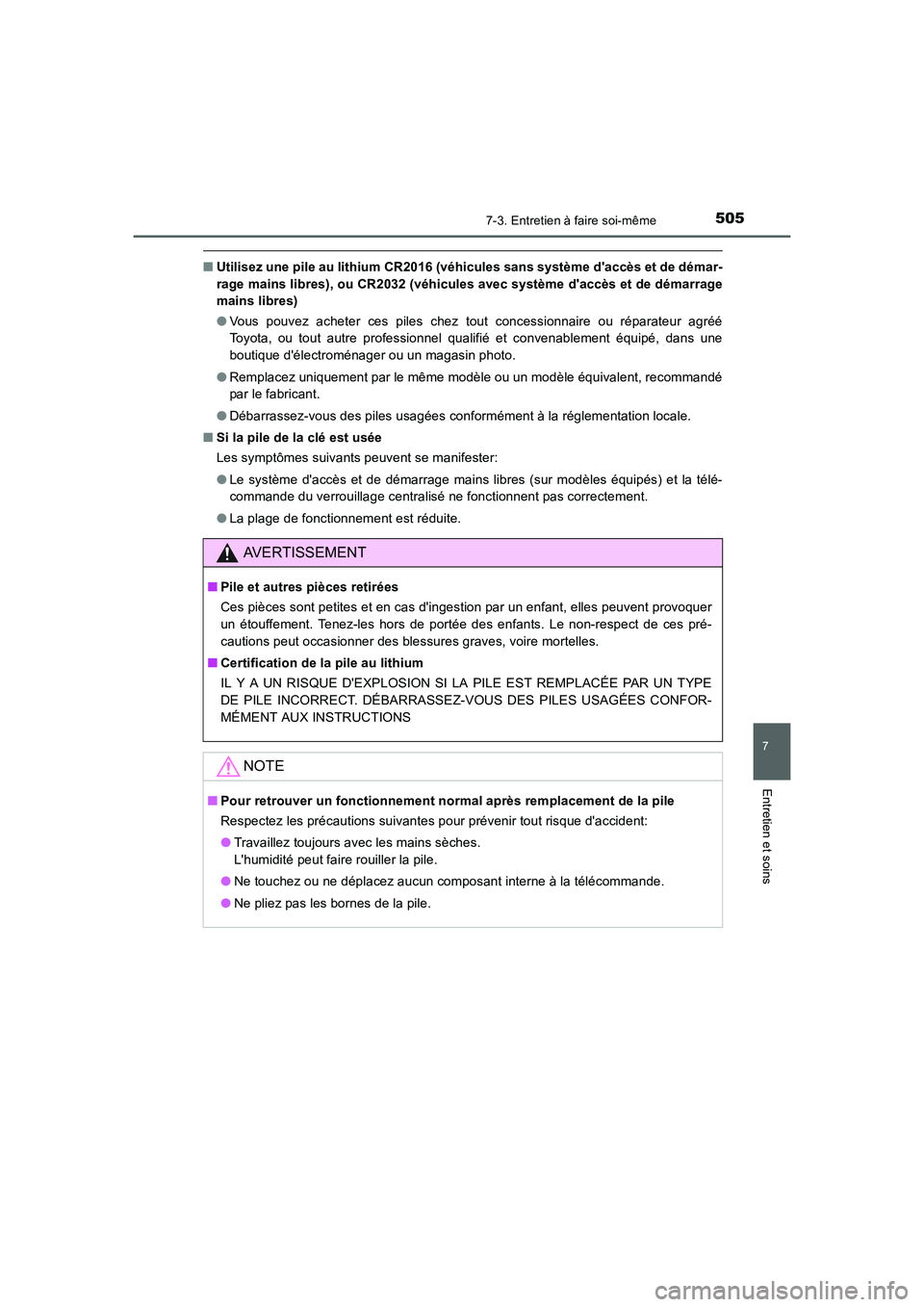

■Utilisez une pile au lithium CR2016 (véhicules sans système d'accès et de démar-
rage mains libres), ou CR2032 (véhicules avec système d'accès et de démarrage
mains libres)
●Vous pouvez acheter ces piles chez tout concessionnaire ou réparateur agréé
Toyota, ou tout autre professionnel qualifié et convenablement équipé, dans une
boutique d'électroménager ou un magasin photo.
●Remplacez uniquement par le même modèle ou un modèle équivalent, recommandé
par le fabricant.
●Débarrassez-vous des piles usagées conformément à la réglementation locale.
■Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres (sur modèles équipés) et la télé-
commande du verrouillage centralisé ne fonctionnent pas correctement.
●La plage de fonctionnement est réduite.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent provoquer
un étouffement. Tenez-les hors de portée des enfants. Le non-respect de ces pré-
cautions peut occasionner des blessures graves, voire mortelles.
■Certification de la pile au lithium
IL Y A UN RISQUE D'EXPLOSION SI LA PILE EST REMPLACÉE PAR UN TYPE
DE PILE INCORRECT. DÉBARRASSEZ-VOUS DES PILES USAGÉES CONFOR-
MÉMENT AUX INSTRUCTIONS
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
●Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
●Ne touchez ou ne déplacez aucun composant interne à la télécommande.
●Ne pliez pas les bornes de la pile.
AURIS Touring Sports_OM_EK_OM12J32K.book 505 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5067-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)

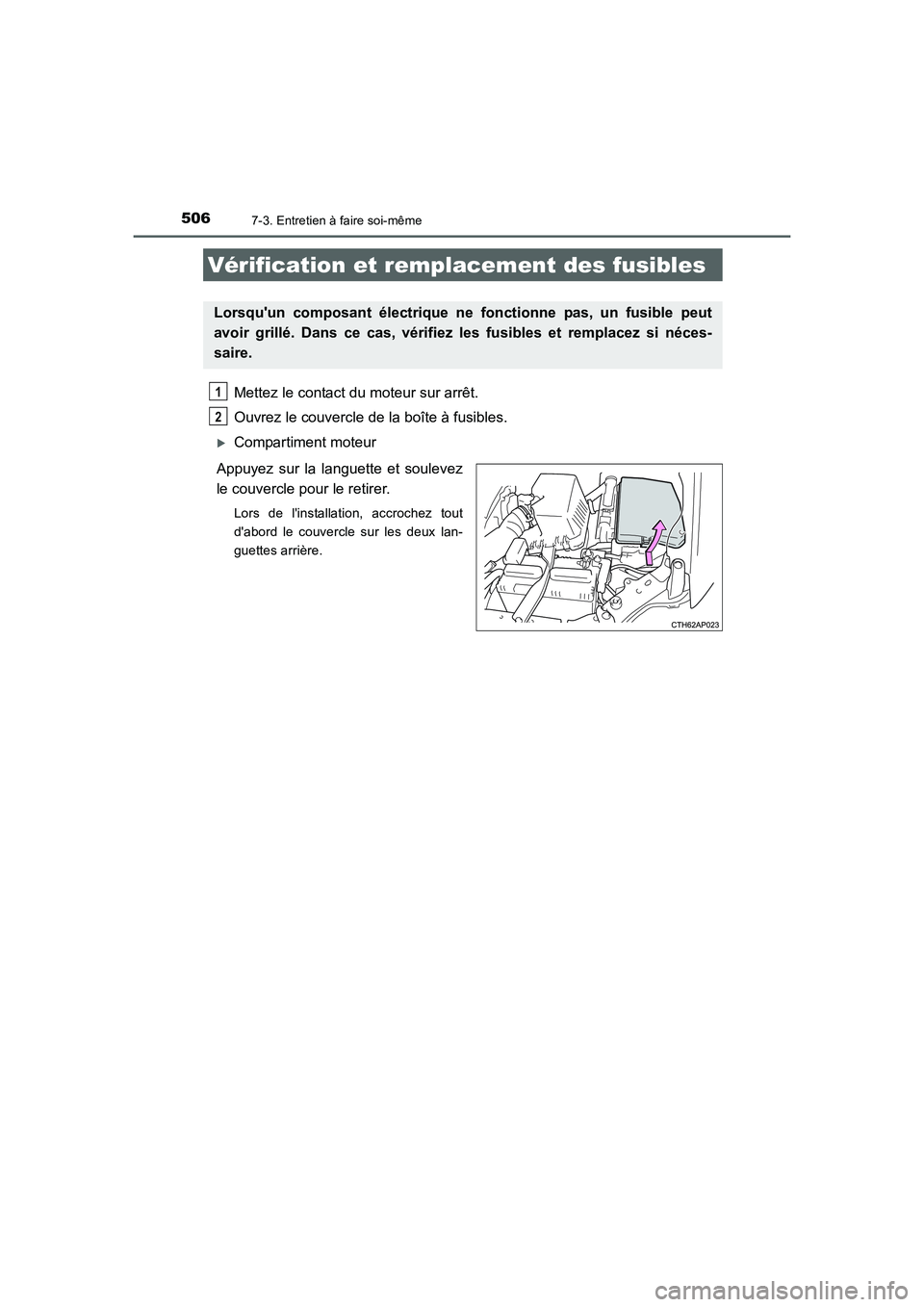

Mettez le contact du moteur sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
XCompartiment moteur
Appuyez sur la languette et soulevez
le couvercle pour le retirer.
Lors de l'installation, accrochez tout
d'abord le couvercle sur les deux lan-
guettes arrière.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible peut
avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez si néces-
saire.
1
2
AURIS Touring Sports_OM_EK_OM12J32K.book 506 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5077-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)

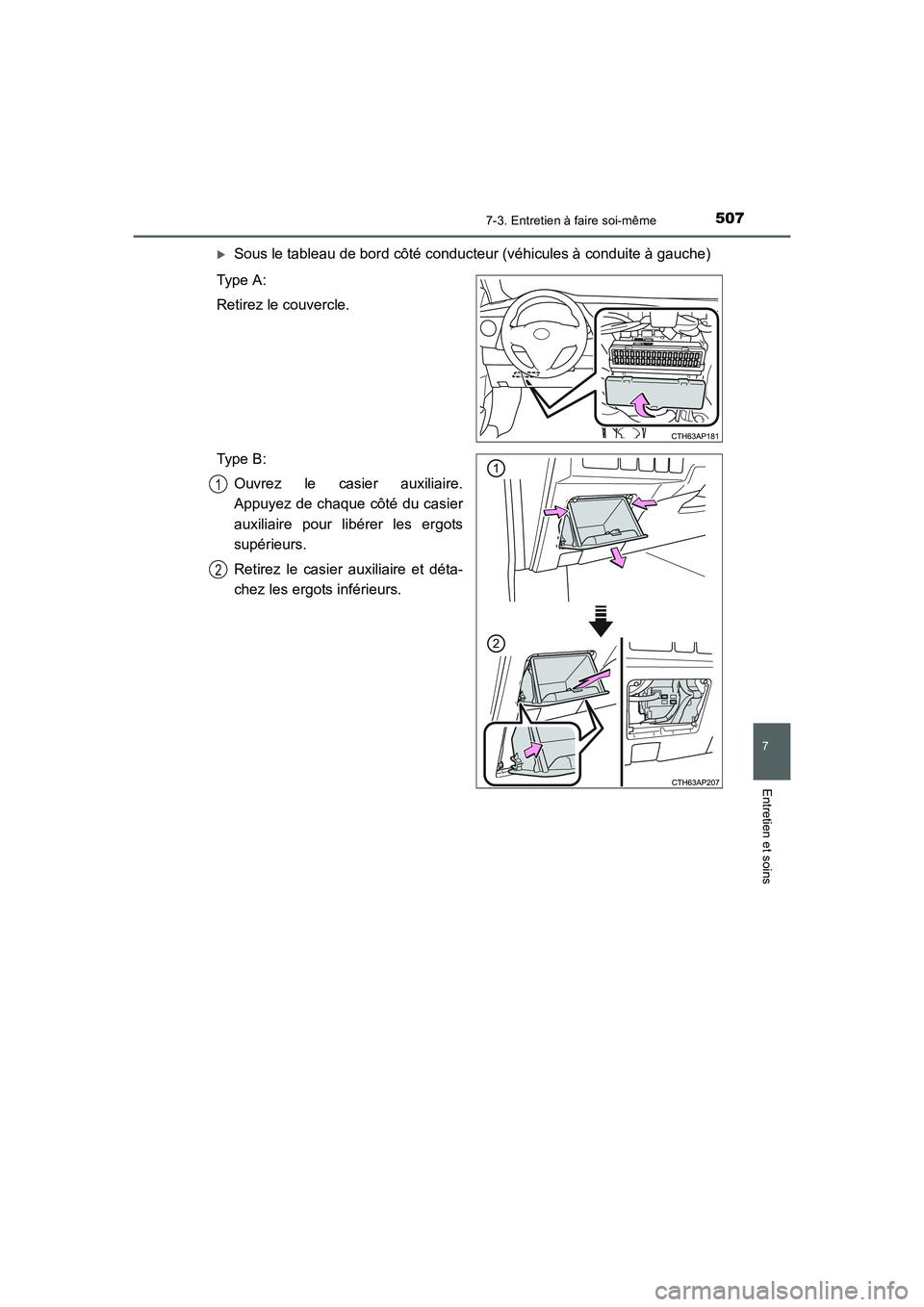

XSous le tableau de bord côté conducteur (véhicules à conduite à gauche)
Type A:
Retirez le couvercle.
Type B:
Ouvrez le casier auxiliaire.
Appuyez de chaque côté du casier
auxiliaire pour libérer les ergots
supérieurs.
Retirez le casier auxiliaire et déta-
chez les ergots inférieurs.
1
2
AURIS Touring Sports_OM_EK_OM12J32K.book 507 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5087-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)

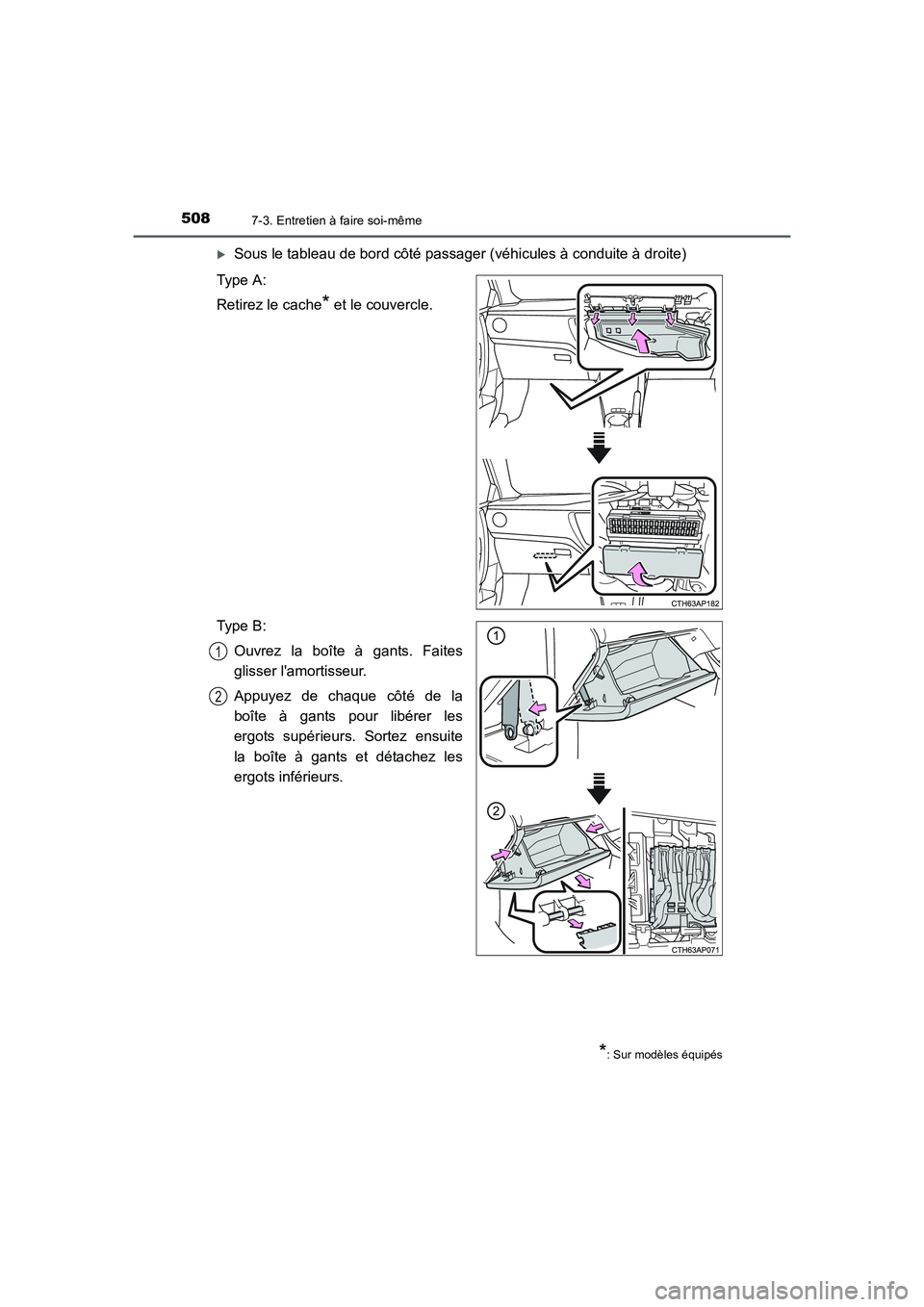

XSous le tableau de bord côté passager (véhicules à conduite à droite)
Type A:
Retirez le cache
* et le couvercle.
Type B:
Ouvrez la boîte à gants. Faites
glisser l'amortisseur.
Appuyez de chaque côté de la
boîte à gants pour libérer les
ergots supérieurs. Sortez ensuite
la boîte à gants et détachez les
ergots inférieurs.
*: Sur modèles équipés
1
2
AURIS Touring Sports_OM_EK_OM12J32K.book 508 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5097-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)

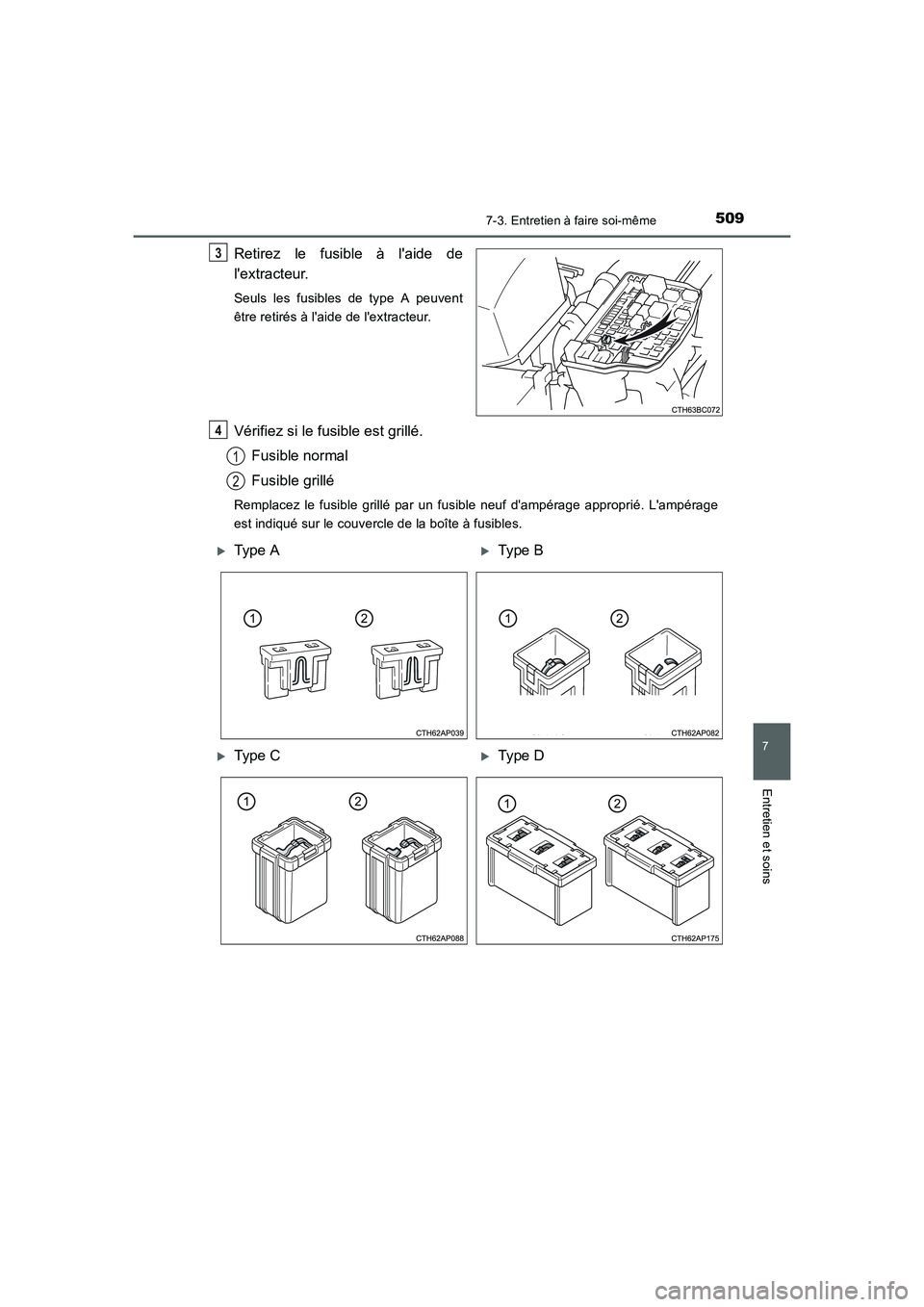

Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A peuvent
être retirés à l'aide de l'extracteur.
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié. L'ampérage
est indiqué sur le couvercle de la boîte à fusibles.
3
4
1
2
XType AXType B
XType CXType D
AURIS Touring Sports_OM_EK_OM12J32K.book 509 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5107-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)

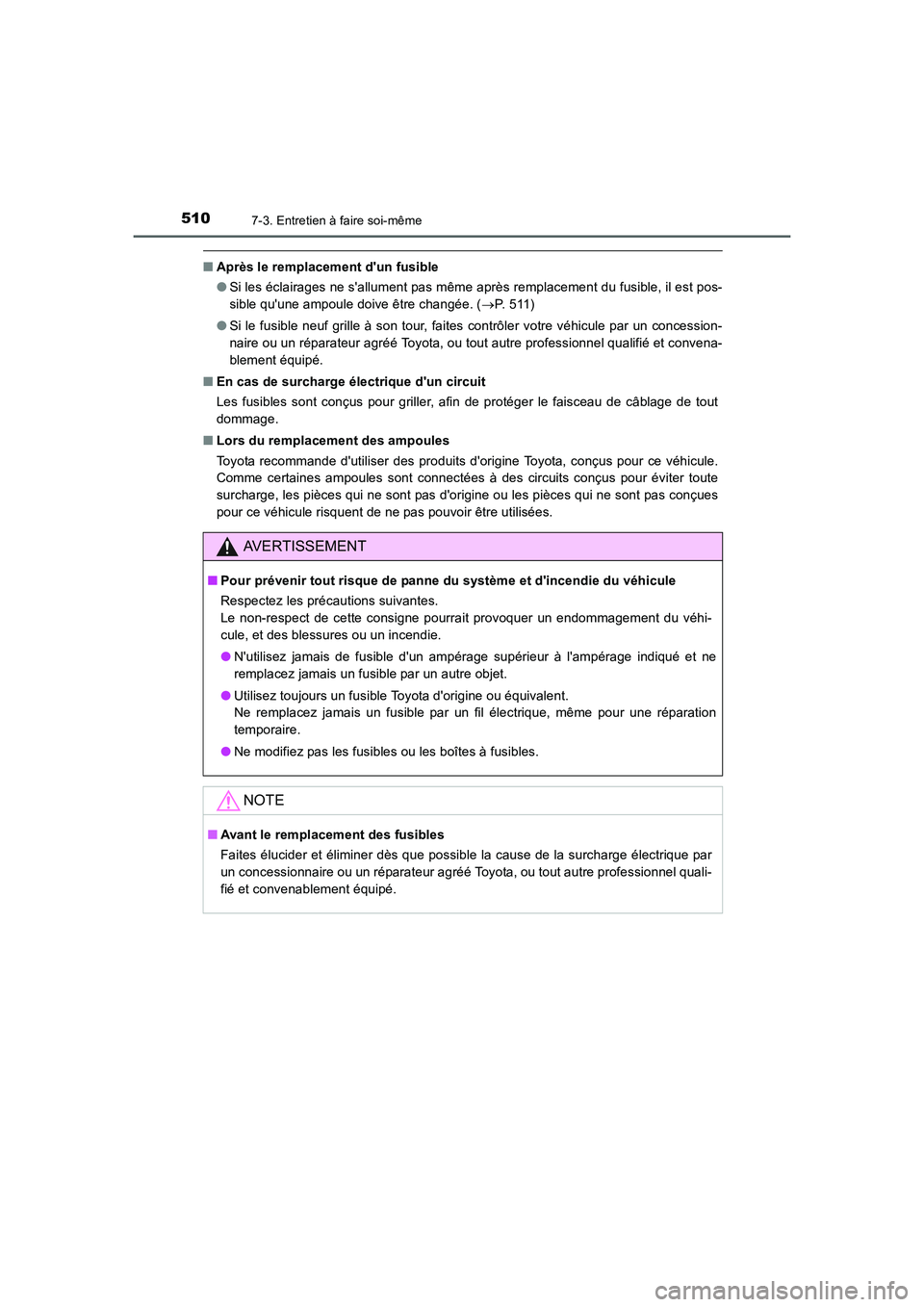

■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. (→P. 5 1 1 )
●Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et convena-
blement équipé.
■En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage de tout
dommage.
■Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour éviter toute
surcharge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues
pour ce véhicule risquent de ne pas pouvoir être utilisées.
AVERTISSEMENT
■Pour prévenir tout risque de panne du système et d'incendie du véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué et ne
remplacez jamais un fusible par un autre objet.
●Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
temporaire.
●Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.
