Vérifiez la puissance de l'ampoule à remplacer. (→P. 628)
■Avant
XVéhicules avec phares halogène
Ampoules

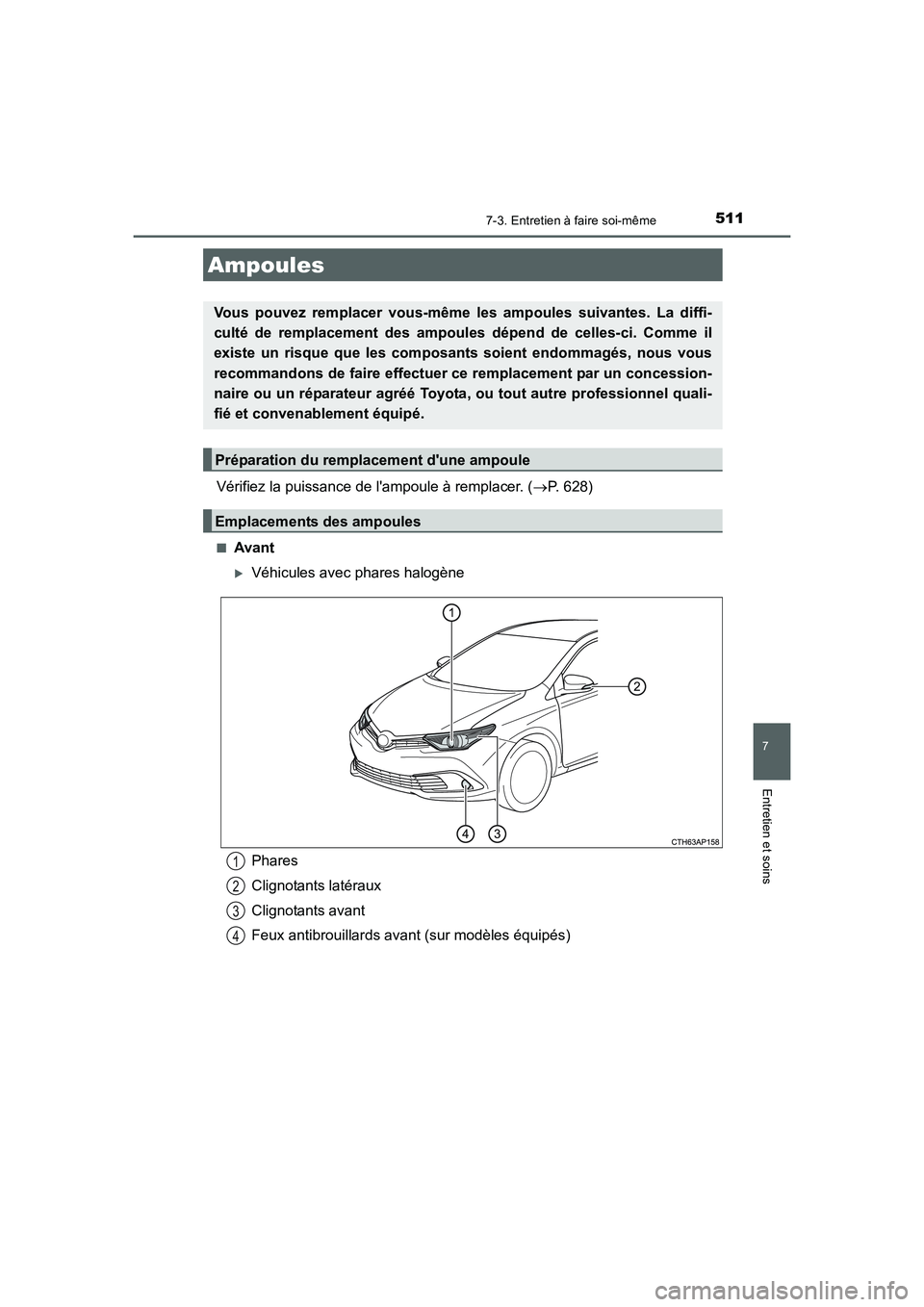

Vous pouvez remplacer vous-même les ampoules suivantes. La diffi-
culté de remplacement des ampoules dépend de celles-ci. Comme il
existe un risque que les composants soient endommagés, nous vous
recommandons de faire effectuer ce remplacement par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
Phares
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 511 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5127-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)

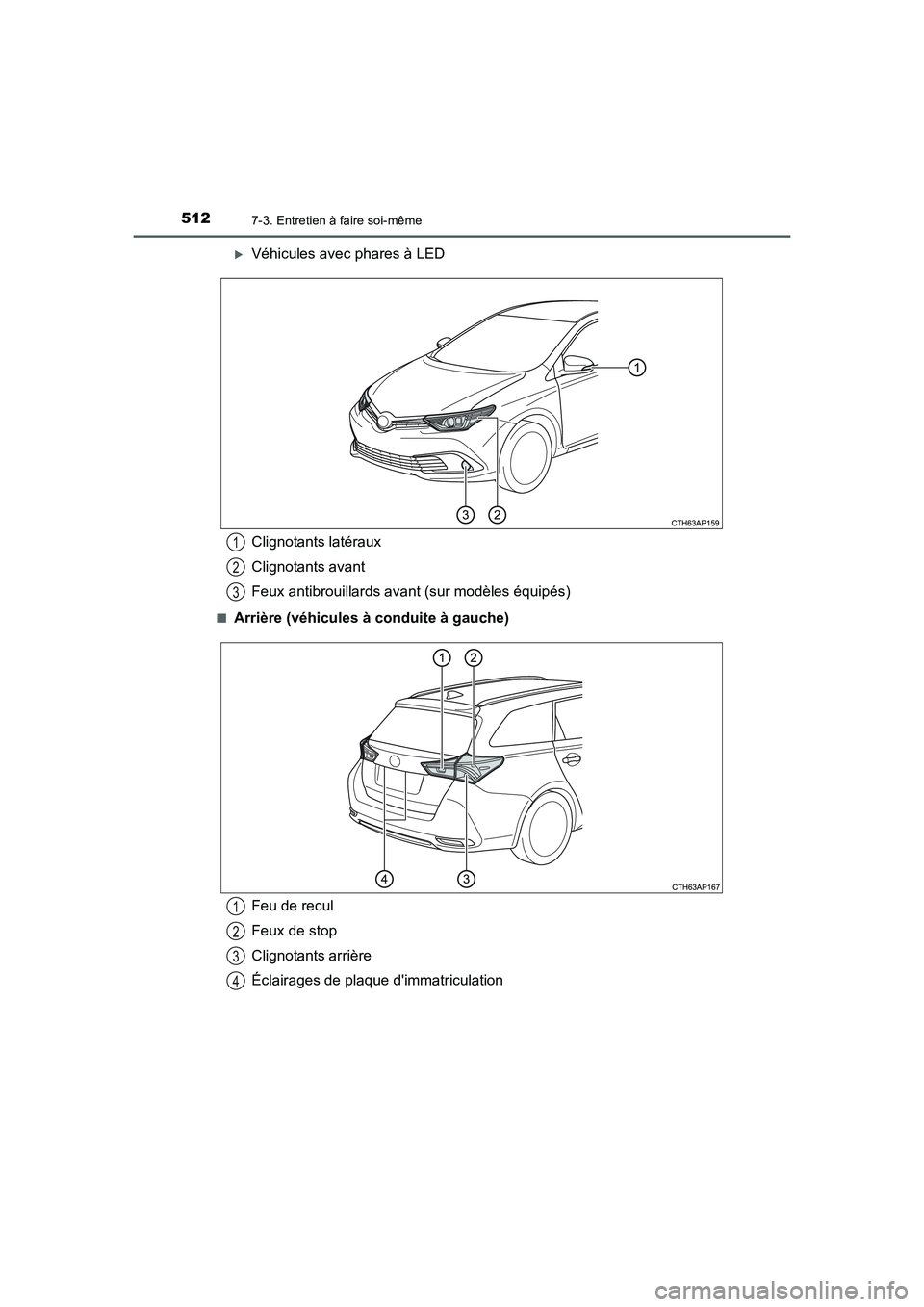

XVéhicules avec phares à LED
■Arrière (véhicules à conduite à gauche)
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)1
2
3
Feu de recul
Feux de stop
Clignotants arrière
Éclairages de plaque d'immatriculation1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 512 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5137-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)■

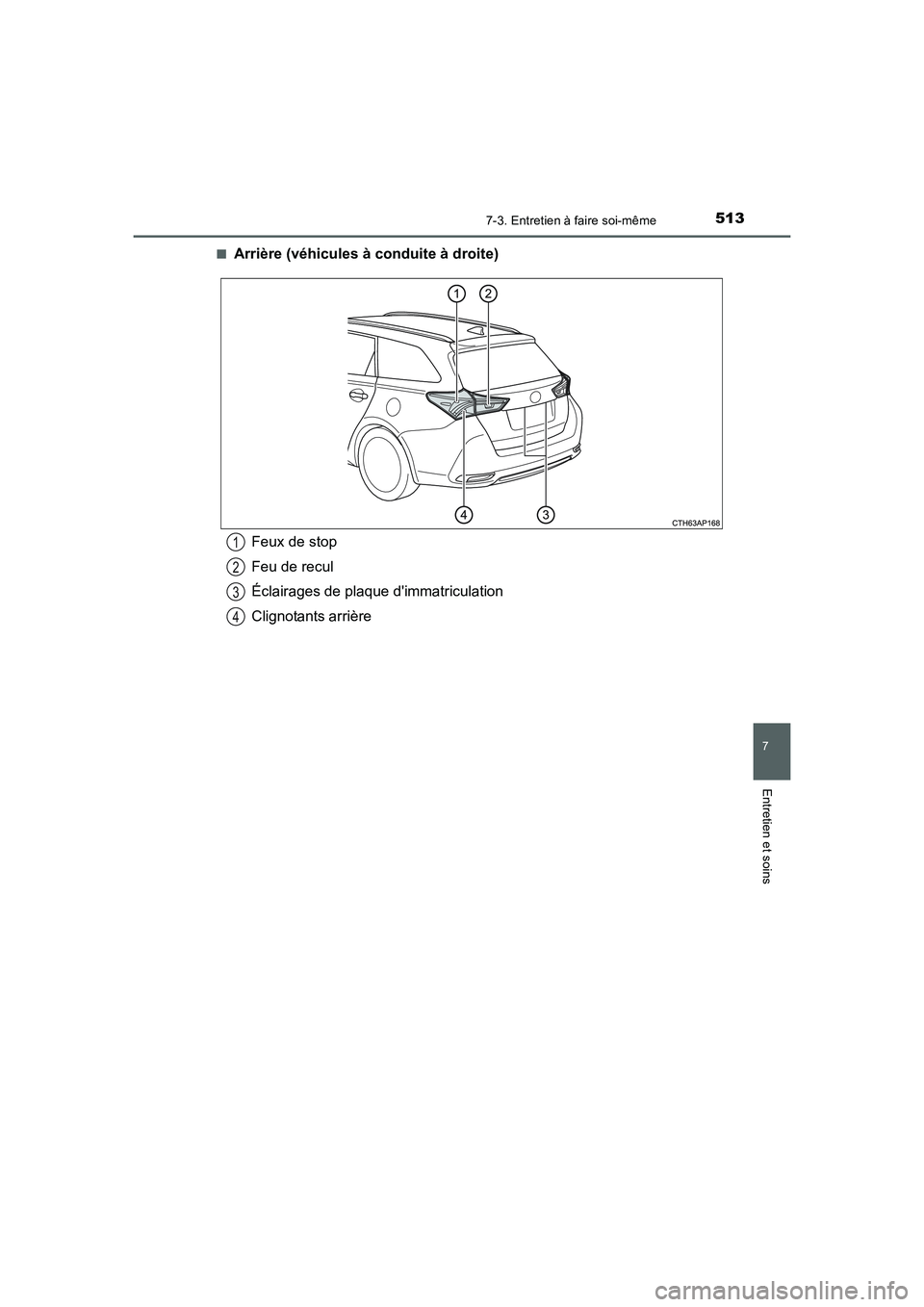

Arrière (véhicules à conduite à droite)
Feux de stop
Feu de recul
Éclairages de plaque d'immatriculation
Clignotants arrière1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 513 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5147-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)■
Phares (véhicules avec phares halogène)
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Retirez le cache.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Débranchez le connecteur en
appuyant sur le déverrouillage.

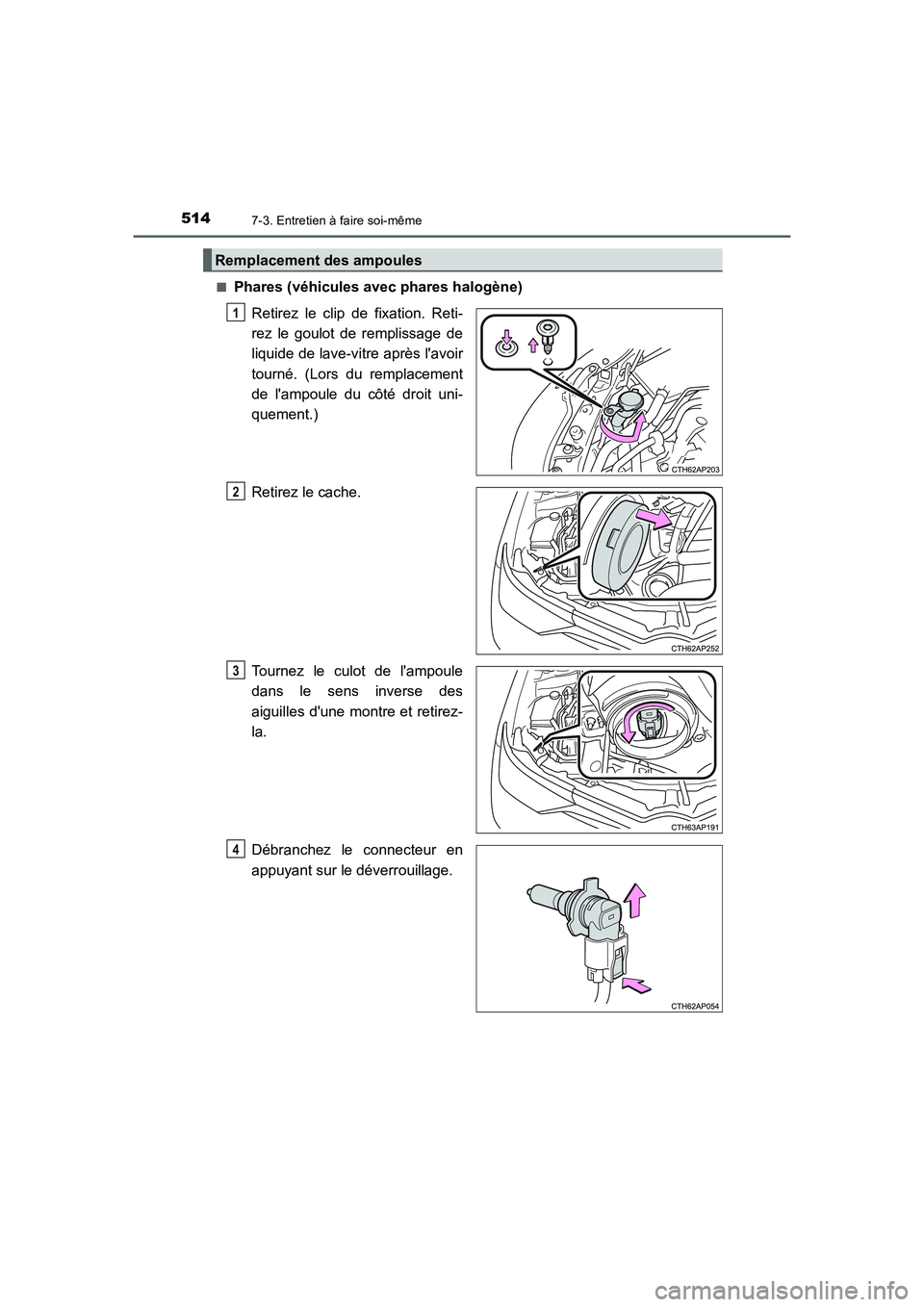

Remplacement des ampoules
1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 514 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5157-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)

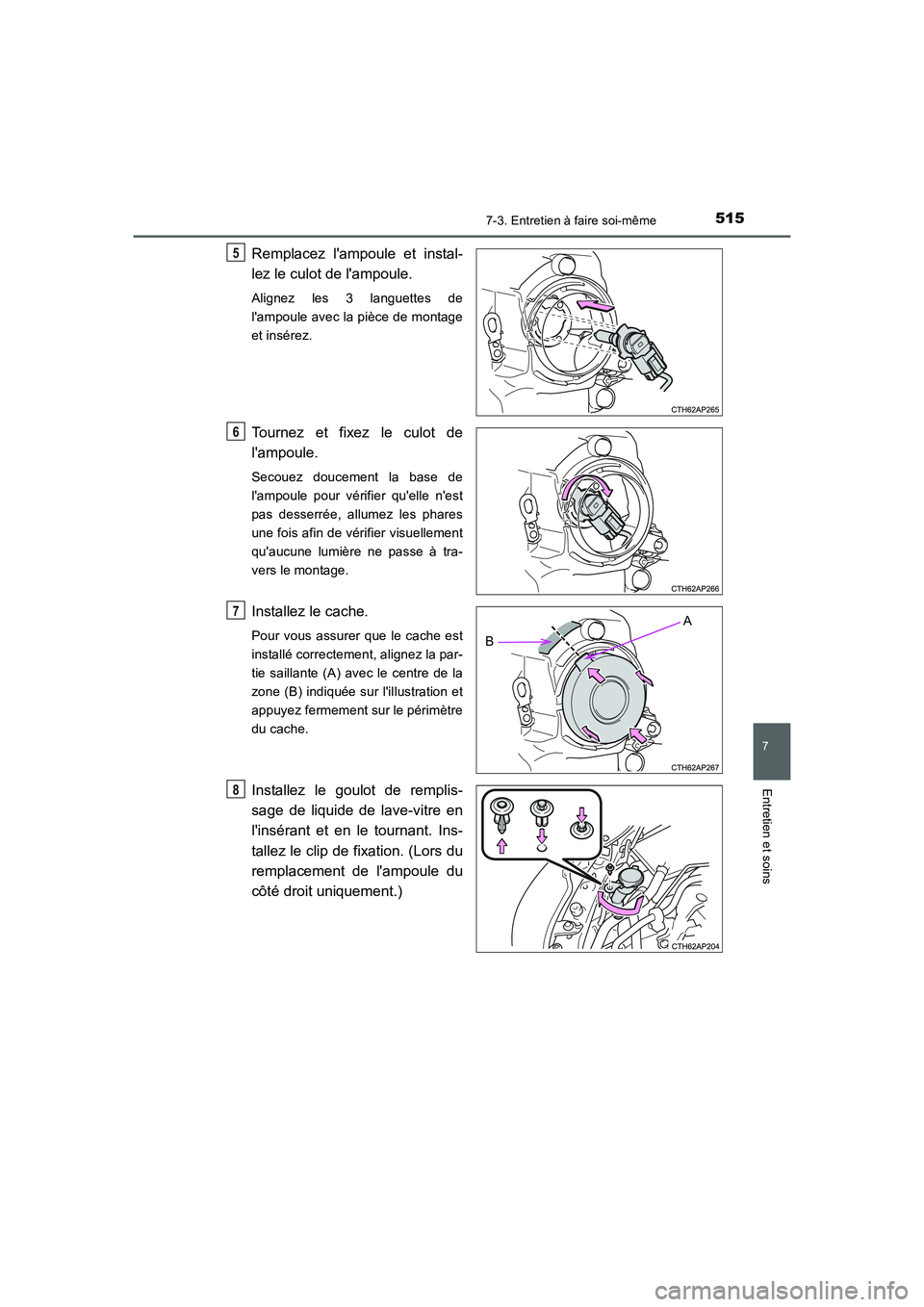

Remplacez l'ampoule et instal-
lez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle n'est
pas desserrée, allumez les phares
une fois afin de vérifier visuellement
qu'aucune lumière ne passe à tra-
vers le montage.
Installez le cache.
Pour vous assurer que le cache est
installé correctement, alignez la par-
tie saillante (A) avec le centre de la
zone (B) indiquée sur l'illustration et
appuyez fermement sur le périmètre
du cache.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
5
6
A
B
7
8
AURIS Touring Sports_OM_EK_OM12J32K.book 515 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5167-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)■

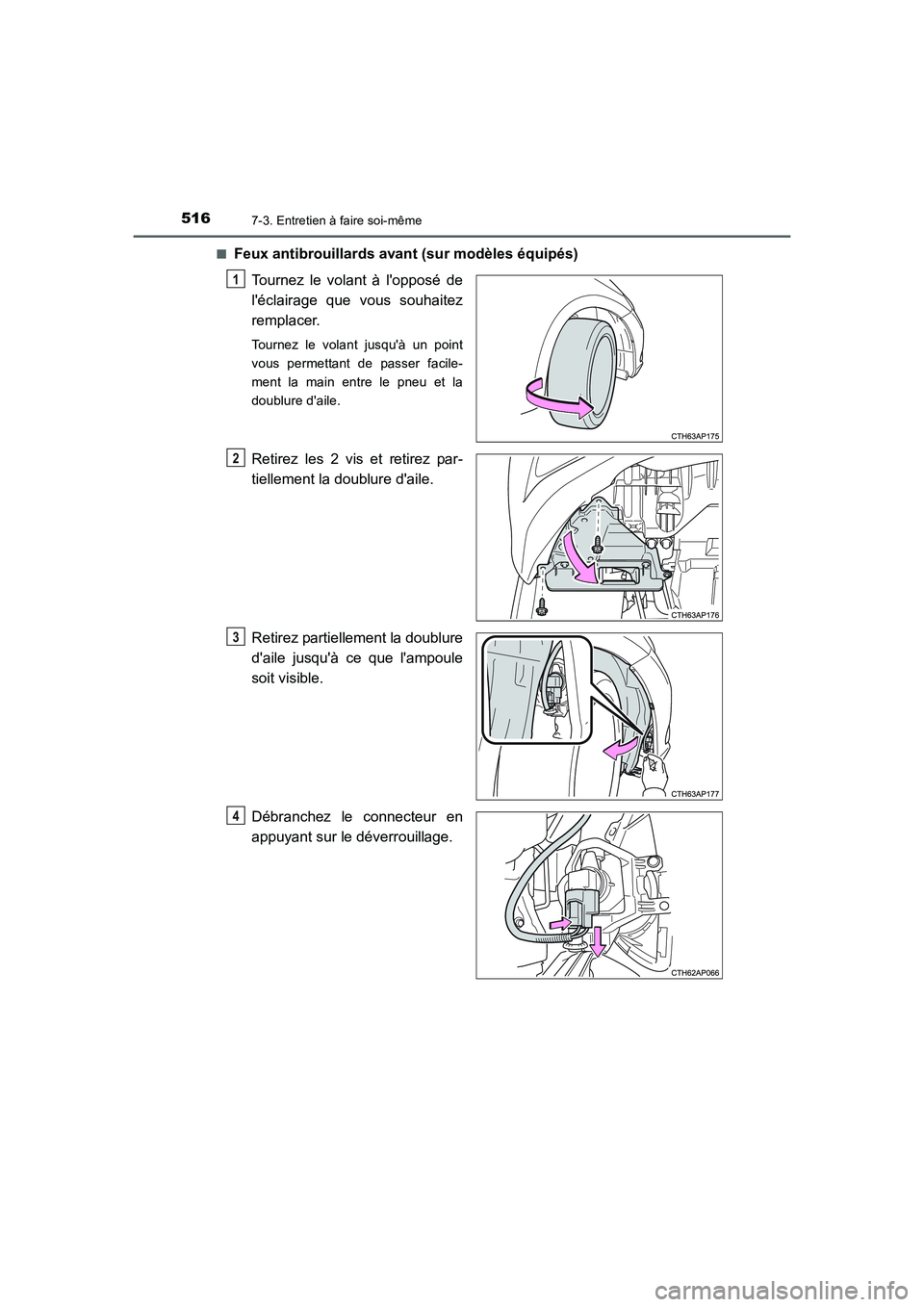

Feux antibrouillards avant (sur modèles équipés)
Tournez le volant à l'opposé de
l'éclairage que vous souhaitez
remplacer.
Tournez le volant jusqu'à un point
vous permettant de passer facile-
ment la main entre le pneu et la
doublure d'aile.
Retirez les 2 vis et retirez par-
tiellement la doublure d'aile.
Retirez partiellement la doublure
d'aile jusqu'à ce que l'ampoule
soit visible.
Débranchez le connecteur en
appuyant sur le déverrouillage.
1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 516 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5177-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)

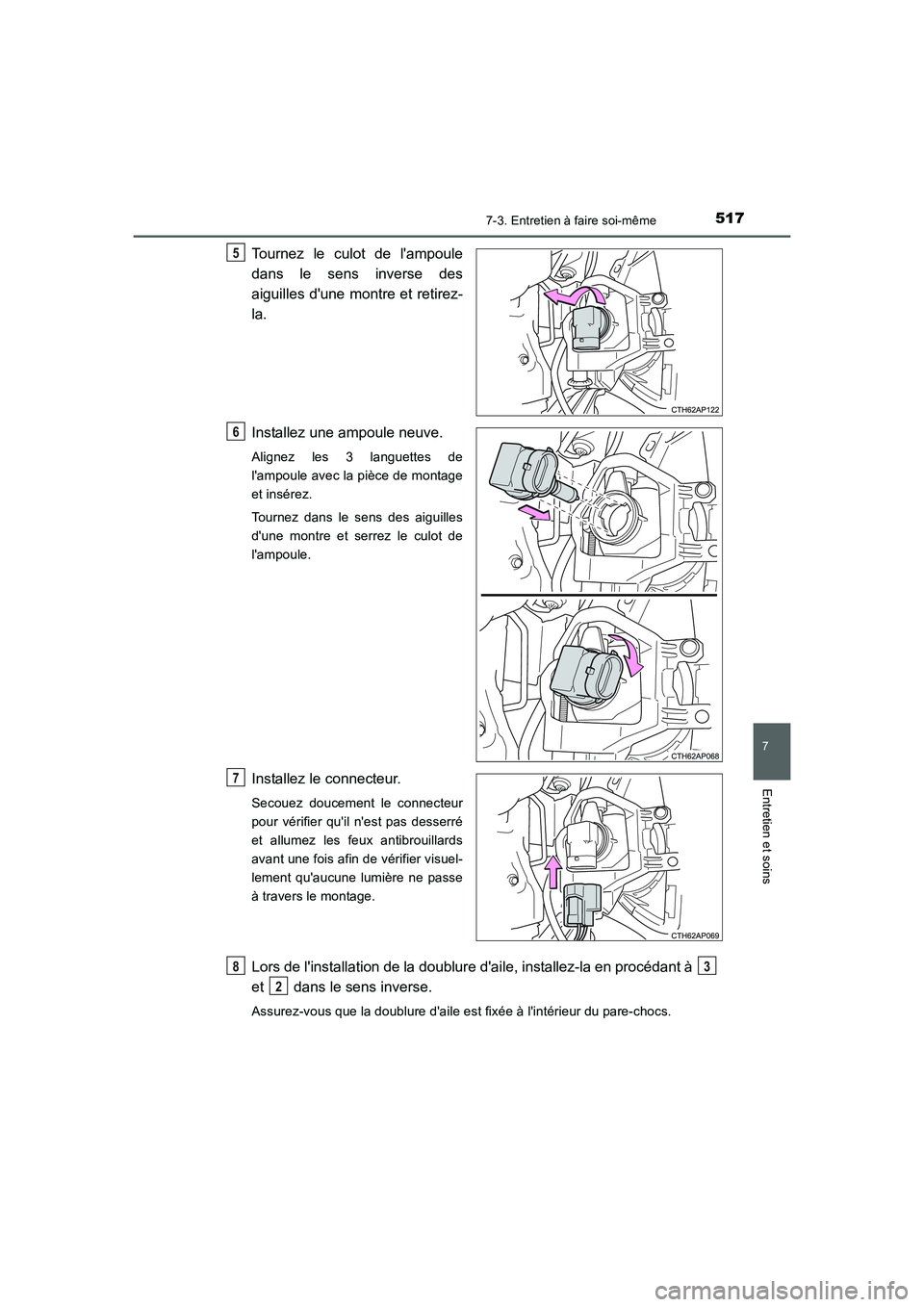

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Installez une ampoule neuve.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez dans le sens des aiguilles
d'une montre et serrez le culot de
l'ampoule.
Installez le connecteur.
Secouez doucement le connecteur
pour vérifier qu'il n'est pas desserré
et allumez les feux antibrouillards
avant une fois afin de vérifier visuel-
lement qu'aucune lumière ne passe
à travers le montage.
Lors de l'installation de la doublure d'aile, installez-la en procédant à
et dans le sens inverse.
Assurez-vous que la doublure d'aile est fixée à l'intérieur du pare-chocs.
5
6
7
83
2
AURIS Touring Sports_OM_EK_OM12J32K.book 517 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5187-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)■

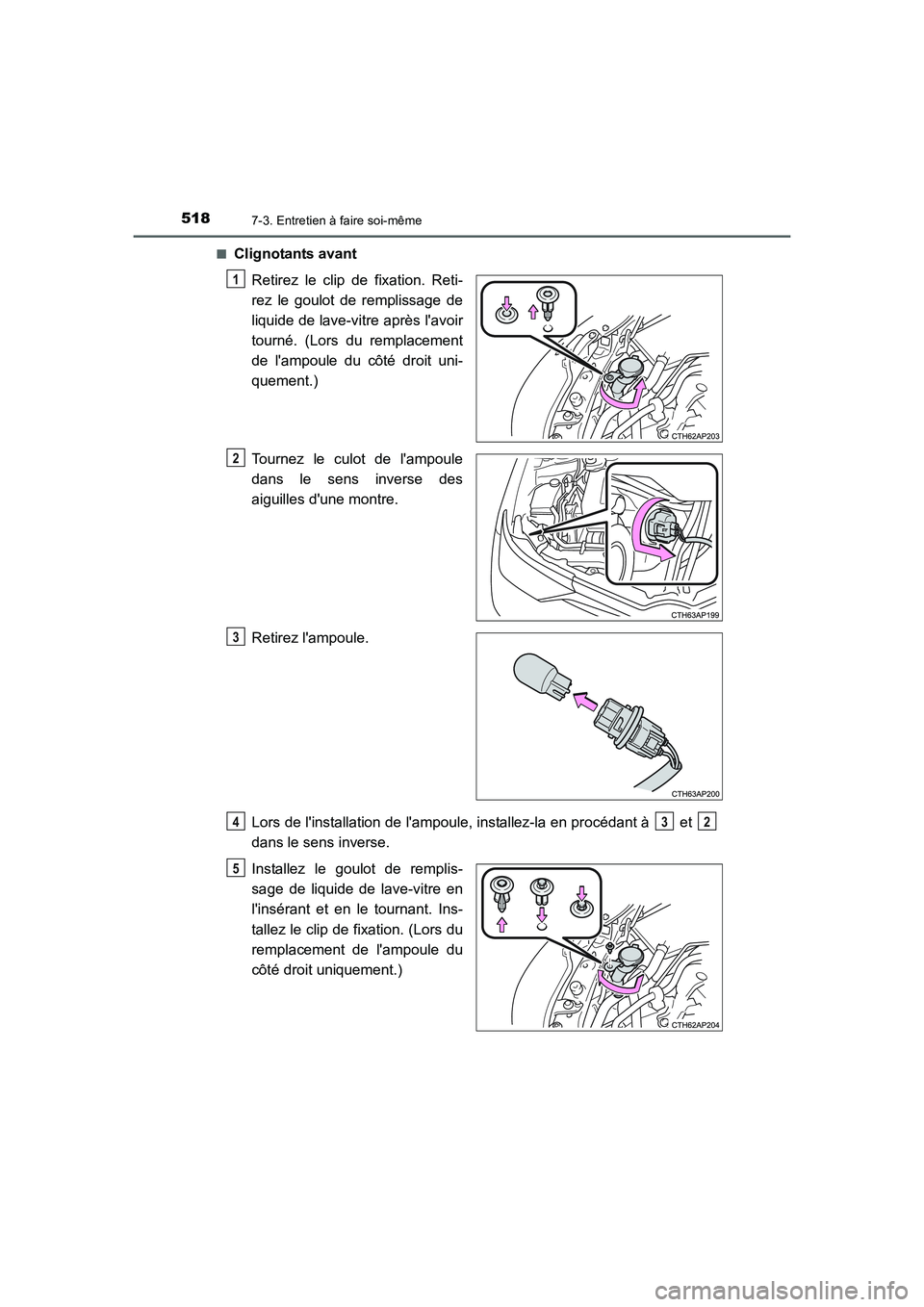

Clignotants avant
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation de l'ampoule, installez-la en procédant à et
dans le sens inverse.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
1
2
3
432
5
AURIS Touring Sports_OM_EK_OM12J32K.book 518 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5197-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_Touring_Sport_EK (OM12J32K)■

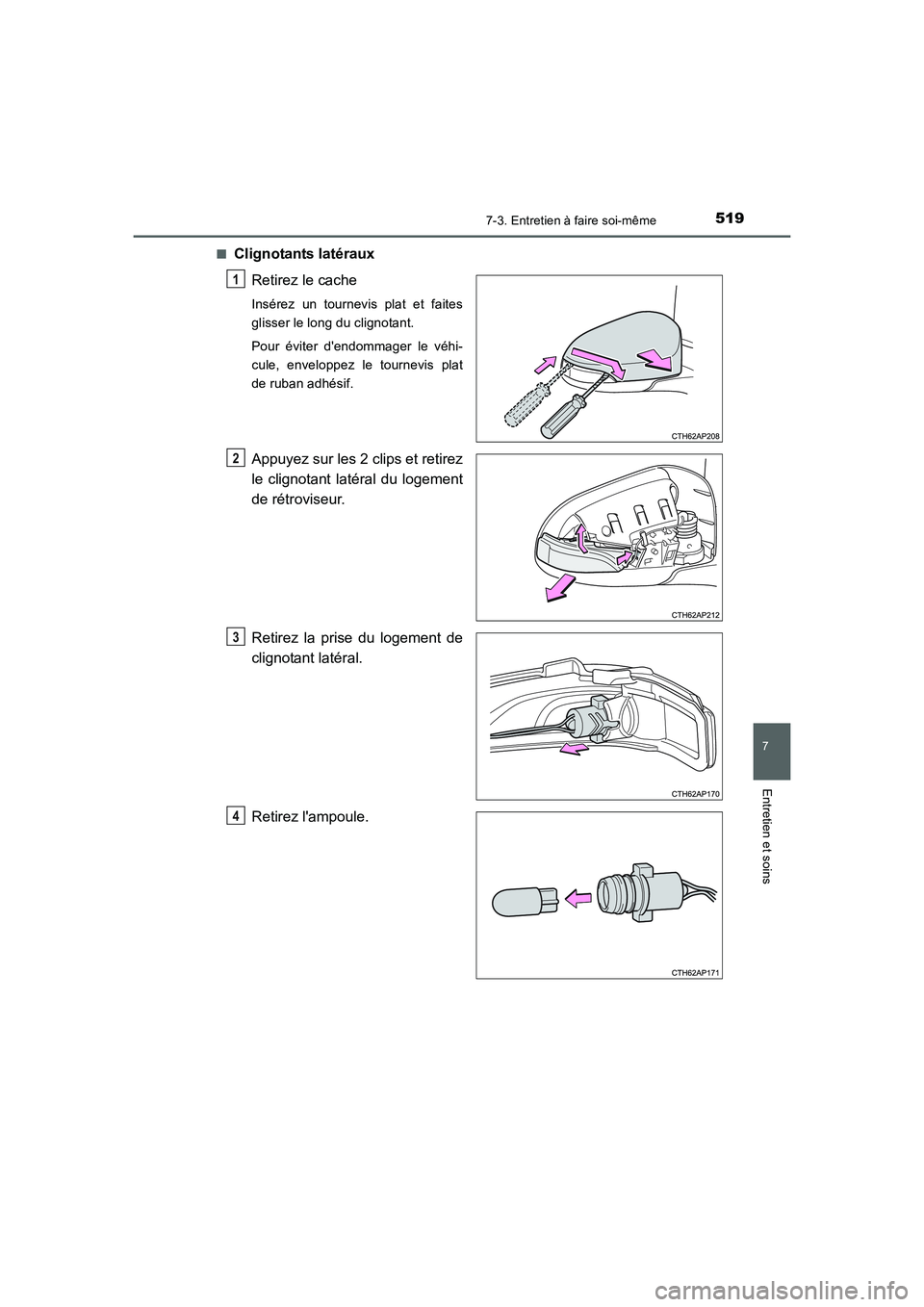

Clignotants latéraux
Retirez le cache
Insérez un tournevis plat et faites
glisser le long du clignotant.
Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis plat
de ruban adhésif.
Appuyez sur les 2 clips et retirez
le clignotant latéral du logement
de rétroviseur.
Retirez la prise du logement de
clignotant latéral.
Retirez l'ampoule.
1
2
3
4
AURIS Touring Sports_OM_EK_OM12J32K.book 519 ページ ２０１５年３月３日　火曜日　午前１１時４６分

5207-3. Entretien à faire soi-même
UK_AURIS_Touring_Sport_EK (OM12J32K)

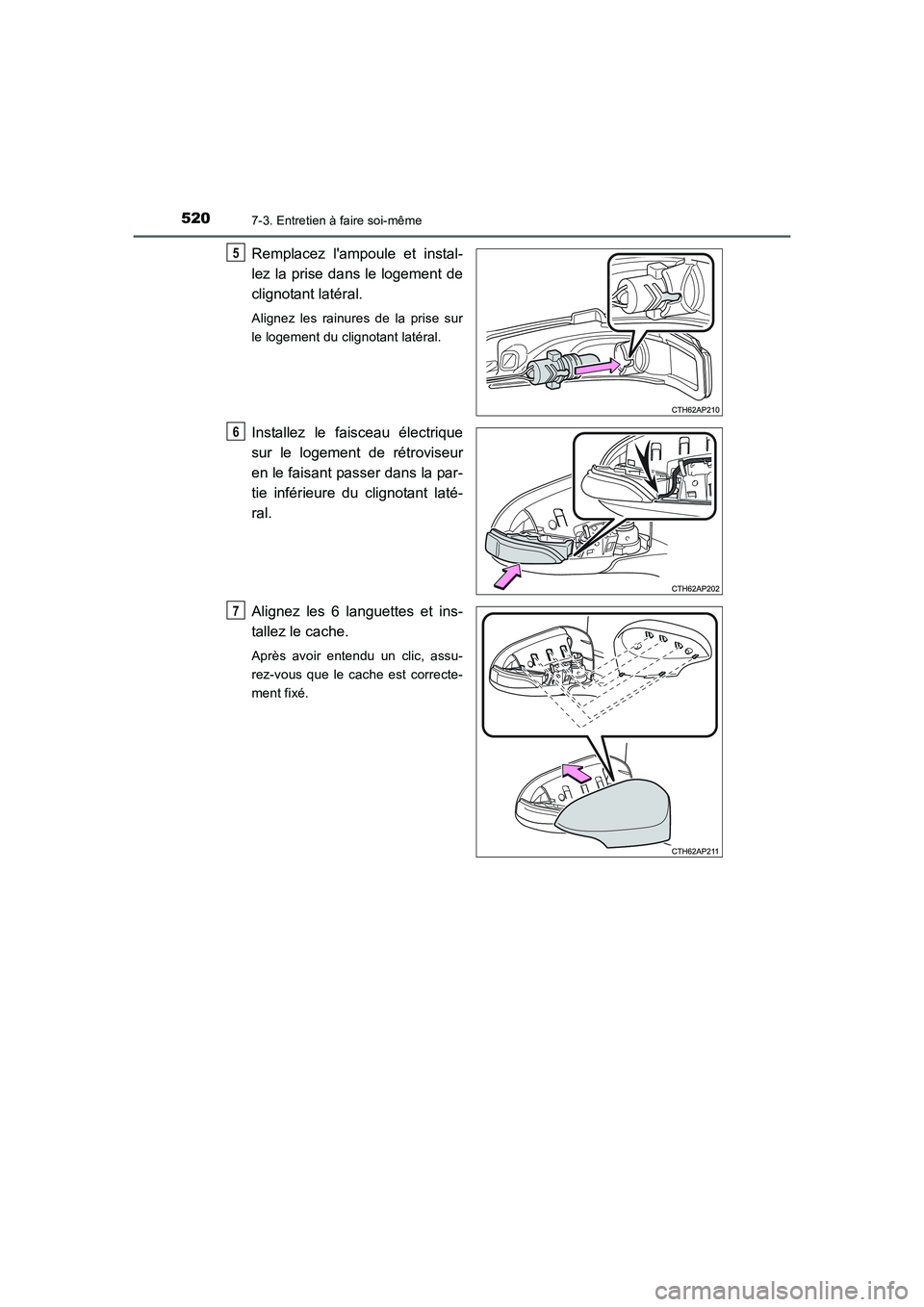

Remplacez l'ampoule et instal-
lez la prise dans le logement de
clignotant latéral.
Alignez les rainures de la prise sur
le logement du clignotant latéral.
Installez le faisceau électrique
sur le logement de rétroviseur
en le faisant passer dans la par-
tie inférieure du clignotant laté-
ral.
Alignez les 6 languettes et ins-
tallez le cache.
Après avoir entendu un clic, assu-
rez-vous que le cache est correcte-
ment fixé.
5
6
7
