TOYOTA AURIS 2017 Brugsanvisning (in Danish)

91
2Instrumentgruppe
OM12K97DK2. Instrumentgruppe
Advarselslamper og indikatorer ..........................92
Målere og instrumenter ........98
Multi-informationsdisplay (instrument
med 3 ringe) .................... 101
Multi-informationsdisplay (instrument
med 2 ringe) .................... 107
Oplysninger om brændstofforbrug ............. 118
OM12K97DK.book Page 91 Friday, October 21, 2016 3:37 PM

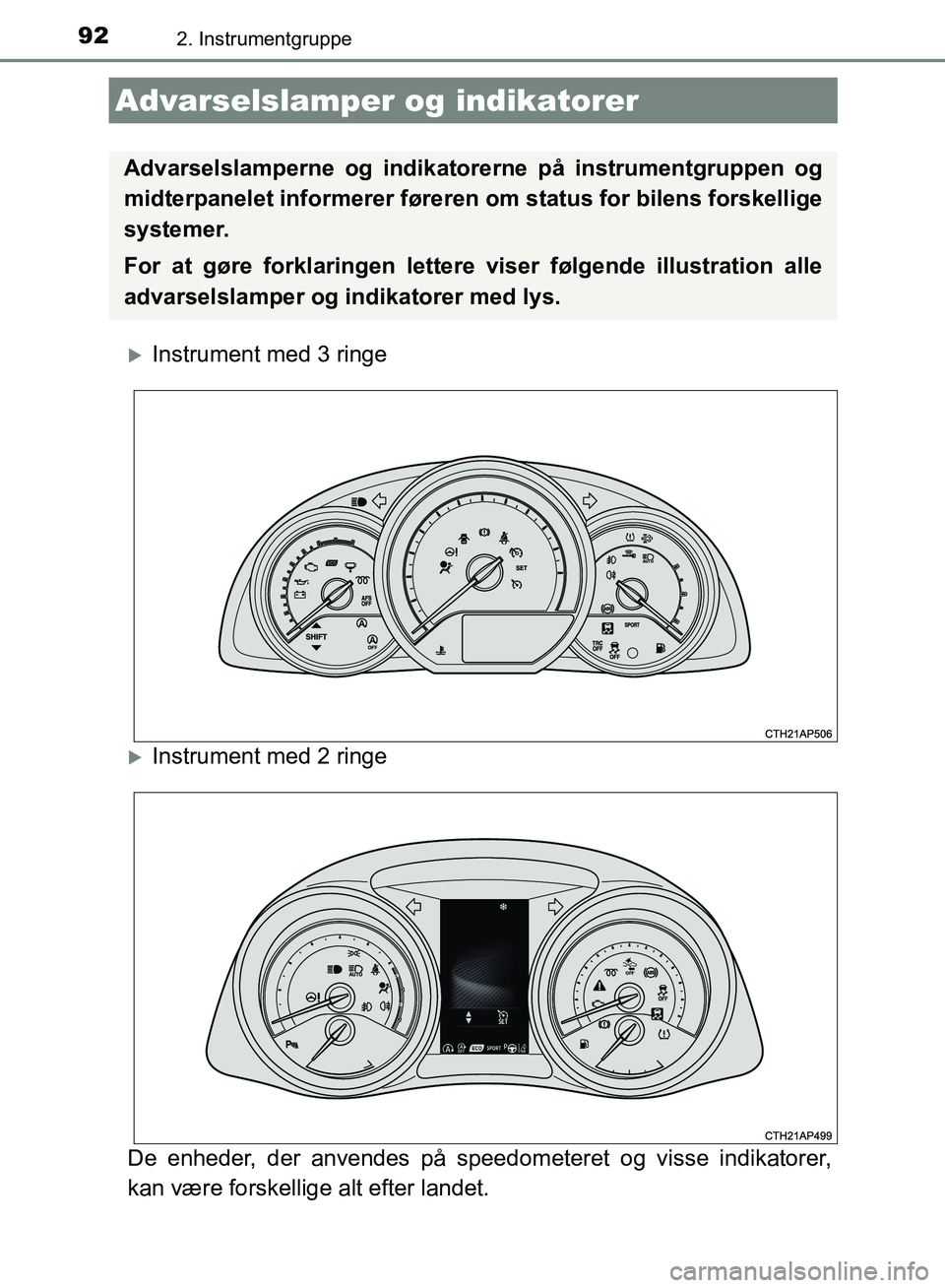

92
OM12K97DK
2. Instrumentgruppe
Instrument med 3 ringe
Instrument med 2 ringe
De enheder, der anvendes på speed ometeret og visse indikatorer,
kan være forskellige alt efter landet.
Advarselslamper og indikatorer
Advarselslamperne og indikatorerne på instrumentgruppen og
midterpanelet informerer føreren om status for bilens forskellige
systemer.
For at gøre forklaringen lettere viser følgende illustration alle
advarselslamper og indikatorer med lys.
OM12K97DK.book Page 92 Friday, October 21, 2016 3:37 PM

932. Instrumentgruppe
OM12K97DK
2
Instrumentgruppe
Advarselslamperne informerer føreren om, at der er fejl i bilens system.
Advarselslamper
*1Advarselslampe for
bremsesystem
(→ S. 541)
(Gul)
(hvis monteret)
Indikator for
fartbegrænser
(→S. 542)
*1
(hvis monteret)
Advarselslampe for
ladesystem ( →S. 541)*1Indikator for
udskridningssystem
(→S. 543)
*1
(hvis monteret)
Advarselslampe for lavt
motorolietryk
( →S. 541)*1, 2
(hvis monteret)
PCS-advarselslampe
(→S. 543)
*1
(hvis monteret)
Advarselslampe for høj
kølervæsketemperatur
( →S. 541)*1, 2
(hvis monteret)
Stop & Start-deaktive-
ringsindikator
(→S. 543)
*1
Fejlindikatorlampe
( →S. 542)*1
(hvis monteret)
Advarselslampe for
brændstoffilter ( →S. 544)
*1
SRS-advarselslampe
(→S. 542)*1
(hvis monteret)
Advarselslampe for lav
motoroliestand
(→S. 544)
*1
Advarselslampe
for ABS (→S. 542)*1
(hvis monteret)
Indikator for skift af
motorolie (→S. 544)
*1Advarselslampe
for servostyring
( →S. 542)*1
(hvis monteret)
Advarselslampe for
DPF-system ( →S. 544)
(Gul)
(hvis monteret)
Indikator for fartpilot
(→S. 542)
(hvis monteret)
Advarselslampe for
åben dør ( →S. 545)
OM12K97DK.book Page 93 Friday, October 21, 2016 3:37 PM

942. Instrumentgruppe
OM12K97DK
*1: Disse lamper med undtagelse af lamperne på multi-informationsdisplayettændes, når tændingskontakten drejes til "ON" (biler uden smart-nøgle)
eller IGNITION ON (biler med smart-nøgle) som tegn på, at der foretages
en systemkontrol. De slukker, når motoren er startet eller efter et par
sekunder. Hvis lamperne ikke tændes eller slukker, kan der være en fejl i
systemet. Få bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
*2: Lyset blinker som tegn på en fejl.
*3: Lyset blinker kortvarigt som tegn på, at ratlåsen ikke er blevet udløst.
*4: Denne lampe lyser på midterpanelet.
*3
(Grøn)
(hvis monteret)
Indikator for
smart-nøgle ( →S. 213)
*4
(hvis monteret)
Indikatorer for bagsæ-
depassagerernes
sikkerhedssele
(→S. 545)
(Gul)
(hvis monteret)
Indikator for
smart-nøgle ( →S. 545)*1
(hvis monteret)
Advarselslampe for lavt
dæktryk ( →S. 546)
Advarselslampe for lav
brændstofstand
(→S. 545)*1
(hvis monteret)
Hovedadvarselslampe
(→S. 546)
Indikator for sikker-
hedssele til føreren og
forsædepassageren
( →S. 545)
OM12K97DK.book Page 94 Friday, October 21, 2016 3:37 PM

952. Instrumentgruppe
OM12K97DK
2
Instrumentgruppe
Indikatorerne informerer føreren om driftstilstanden på bilens forskellige
systemer.
Indikatorer
Indikator for blinklys
(→ S. 233)
(hvis monteret)
LDA-indikator (advarsel
om vejbaneskift)
(→S. 271)
(hvis monteret)
Indikator for baglys
(→ S. 235)
(hvis monteret)
Indikator for
Toyota-parkerings-
hjælpsensor ( →S. 308)
Indikator for
fjernlys (→ S. 235)
(hvis monteret)
Indikator for enkel IPA
(→S. 315)
*1
(hvis monteret)
Automatisk fjernlys
(→ S. 276)*1
(hvis monteret)
"TRC OFF"-indikator
(→S. 333)
(hvis monteret)
Indikator for
tågeforlygte
(→ S. 241)*1, 2Indikator for
udskridningssystem
(→S. 333)
Indikator for
tågebaglygte
( → S. 241)
*1Indikator for
deaktivering af VSC
(→S. 333)
(Grøn)
(hvis monteret)
Indikator for fartpilot
(→ S. 299)*1
(hvis monteret)
PCS-advarselslampe
(→S. 258)
(hvis monteret)
Indikator for
fartpilot "SET"
(→ S. 299)*1
(hvis monteret)
Stop & Start-indikator
(→S. 286)
(Grøn)
(hvis monteret)
Indikator for
fartbegrænser
( → S. 304)*1
(hvis monteret)
Stop & Start-deaktive-
ringsindikator
(→S. 286)
OM12K97DK.book Page 95 Friday, October 21, 2016 3:37 PM

962. Instrumentgruppe
OM12K97DK
*1: Disse lamper med undtagelse af lamperne på multi-informationsdisplayettændes, når tændingskontakten drejes til "ON" (biler uden smart-nøgle)
eller IGNITION ON (biler med smart-nøgle) som tegn på, at der foretages
en systemkontrol. De slukker, når motoren er startet eller efter et par
sekunder. Hvis lamperne ikke tændes eller slukker, kan der være en fejl i
systemet. Få bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
*2: Indikatoren blinker som tegn på, at systemet er aktivt.
*3: Biler med instrument med 3 ringe
*4: Biler med instrument med 2 ringe
*5: Lyset tændes ikke, når systemet er deaktiveret.
*6: Denne lampe lyser på midterpanelet.
*7: Hvis udendørstemperaturen er ca. 3 °C eller lavere, blinker indikatoren i
ca. 10 sekunder, hvorefter den lyser konstant.
*1, 3
(hvis monteret)
Gearskiftindikator
( → S. 231)
(hvis monteret)
Indikator for forvarm-
ning af motor
(→S. 209, 213)
*4
(hvis monteret)
Gearskiftindikator
(→ S. 231)
(Grøn)
(hvis monteret)
Indikator for smart-nøgle
(→ S. 213)
*1, 5
(hvis monteret)
Indikatoren Eco Drive
(miljøvenlig kørsel)
(→ S. 105, 115)*7
(hvis monteret)
Indikator for lav uden-
dørstemperatur
(→S. 98)
*6Sikkerhedsindikator
(→ S. 75, 87)*1, 6Indikatoren "PASSEN-
GER AIR BAG" ( →S. 52)
(hvis monteret)
"SPORT"-indikator
(→ S. 224)
OM12K97DK.book Page 96 Friday, October 21, 2016 3:37 PM

972. Instrumentgruppe
OM12K97DK
2
Instrumentgruppe
ADVARSEL
■ Hvis en af sikkerhedssystemlamperne ikke tænder
Hvis en af sikkerhedssystemindikatorerne, fx advarselslampen for ABS og
SRS, ikke tændes, når du starter motoren, kan det betyde, at et af disse syste-
mer ikke yder dig beskyttelse i tilfælde af en ulykke, hvilket kan medføre død
eller alvorlige kvæstelser. Få omgående bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk, hvis dette sker.
OM12K97DK.book Page 97 Friday, October 21, 2016 3:37 PM

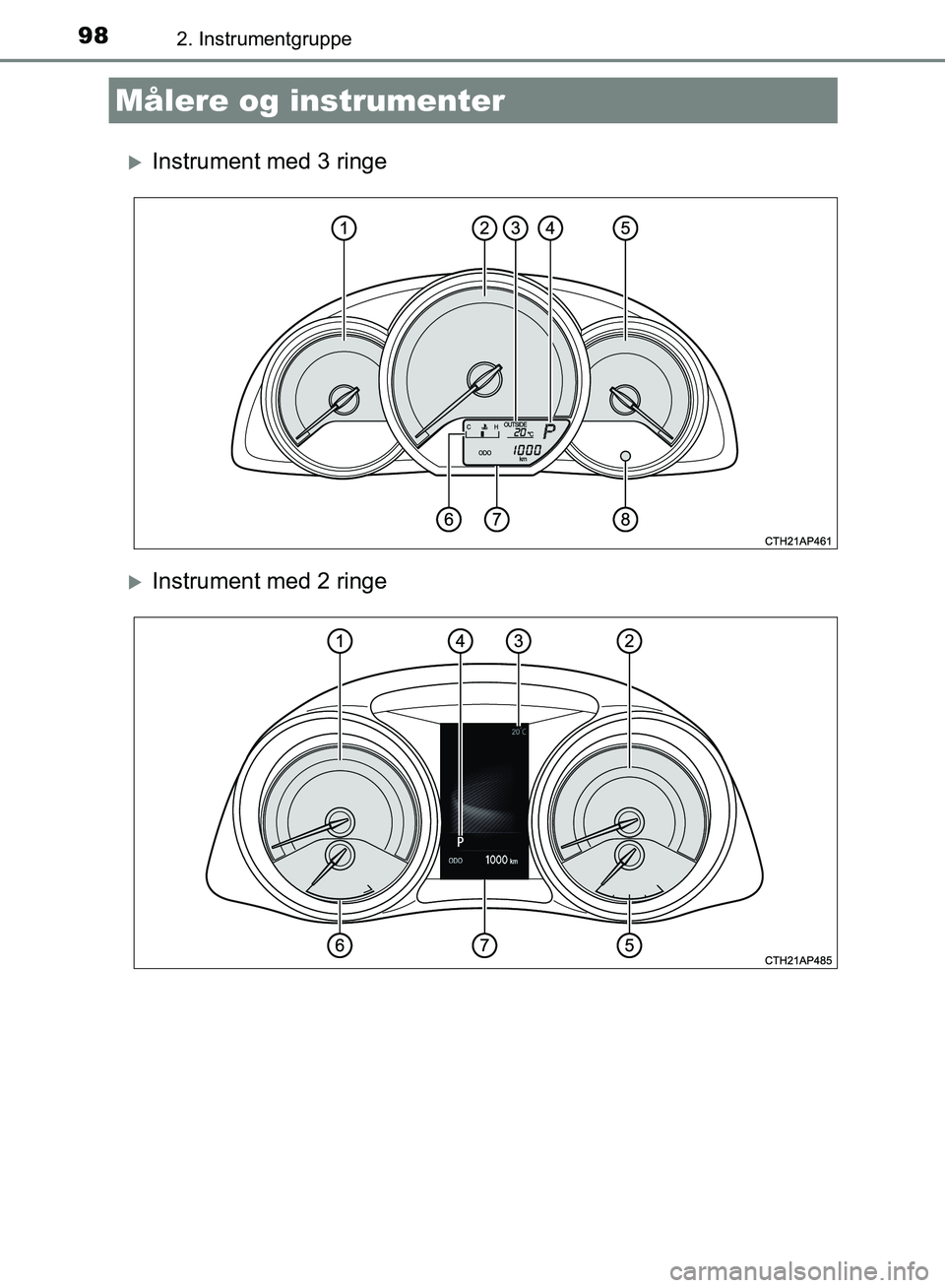

982. Instrumentgruppe
OM12K97DK
Instrument med 3 ringe
Instrument med 2 ringe
Målere og instrumenter
OM12K97DK.book Page 98 Friday, October 21, 2016 3:37 PM

992. Instrumentgruppe
OM12K97DK
2
Instrumentgruppe
Omdrejningstæller
Viser motorens omdrejningstal i omdrejninger i minuttet.
Speedometer
Viser bilens hastighed.
Udendørstemperatur
Viser udendørstemperaturer mellem -40 °C og 50 °C.
Instrument med 2 ringe: Indikatoren for lav udendørstemperatur tændes,
når den omgivende temperatur er 3 °C eller lavere.
Indikator for gearstilling (hvis monteret)
→S. 223
Brændstofmåler
Viser mængden af brændstof i tanken.
Temperaturmåler for kølervæske
Viser kølervæsketemperaturen.
Instrument med 3 ringe (biler med multidrive): Når den gennemsnitlige
brændstoføkonomi vises, vises indikatoren for miljøvenlig kørsel
(→S. 105) i stedet for temperaturmåleren for kølervæske.
Multi-informationsdisplay
→S. 101, 107
Kontakt til skift af display
Skifter visningen på multi-informationsdisplayet.
"DISP"-kontakten på rattet kan også bruges til at skifte visning på multi-informa-
tionsdisplayet.
1
2
3
4
5
6
7
8
OM12K97DK.book Page 99 Friday, October 21, 2016 3:37 PM

1002. Instrumentgruppe
OM12K97DK
■Instrumenterne og displayet lyser, når
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på IGNITION ON.
■ Display for udendørstemperatur
●I nedenstående situationer vil den korrekte udetemperatur muligvis ikke
blive vist, eller visningen kan være længere om at skifte end normalt.
• Når bilen er standset, eller der køres ved lave hastigheder (mindre end
15 km/t)
• Når udetemperaturen skifter brat (ved indkørslen/udkørslen af en garage eller tunnel osv.)
● Hvis "− −" vises kontinuerligt, kan der være en fejl i systemet. Bring bilen til
en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
BEMÆRK
■Sådan undgår du skader på motoren og dens komponenter
● Lad ikke omdrejningstællerens viser komme ind i det røde område, der
viser maks. motoromdrejninger.
● I følgende situationer kan motoren være overophedet. Stands i så fald
straks bilen et sikkert sted, og kontro llér motoren, når den er kølet helt
ned. (→S. 600)
• Instrument med 3 ringe: Advarselslampen for høj kølevæsketemperatur
tændes
• Instrument med 2 ringe: Temperaturmåleren for kølervæske bevæger sig op i det røde område
