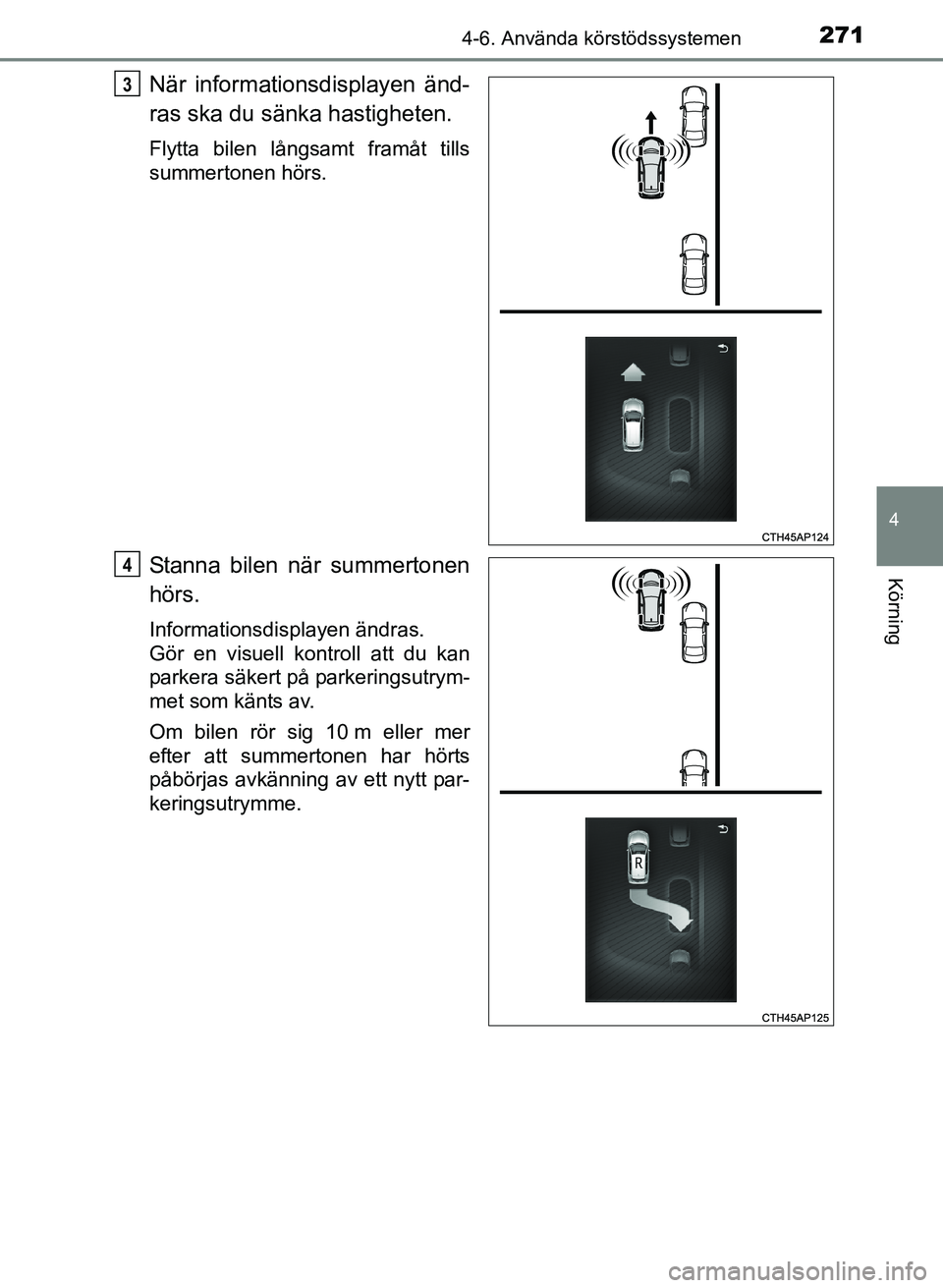

2714-6. Använda körstödssystemen
OM12K97SE
4
Körning
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Flytta bilen långsamt framåt tills
summertonen hörs.
Stanna bilen när summertonen
hörs.
Informationsdisplayen ändras.
Gör en visuell kontroll att du kan
parkera säkert på parkeringsutrym-
met som känts av.
Om bilen rör sig 10 m eller mer
efter att summertonen har hörts
påbörjas avkänning av ett nytt par-
keringsutrymme.
3
4
OM12K97SE_Auris.book Page 271 Tuesday, September 20, 2016 3:02 PM

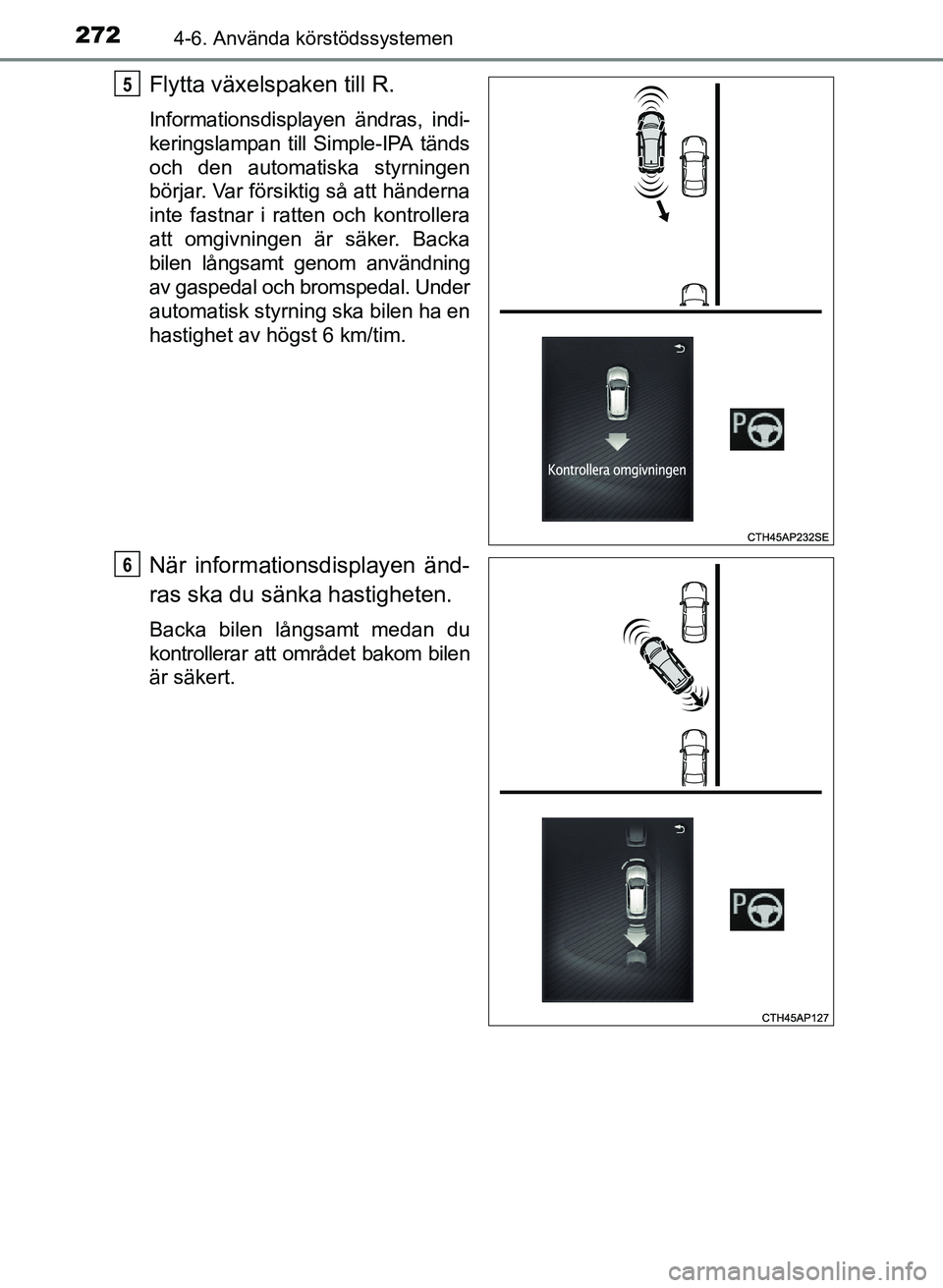

2724-6. Använda körstödssystemen
OM12K97SE
Flytta växelspaken till R.
Informationsdisplayen ändras, indi-
keringslampan till Simple-IPA tänds
och den automatiska styrningen
börjar. Var försiktig så att händerna
inte fastnar i ratten och kontrollera
att omgivningen är säker. Backa
bilen långsamt genom användning
av gaspedal och bromspedal. Under
automatisk styrning ska bilen ha en
hastighet av högst 6 km/tim.
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Backa bilen långsamt medan du
kontrollerar att området bakom bilen
är säkert.
5
6
OM12K97SE_Auris.book Page 272 Tuesday, September 20, 2016 3:02 PM

2734-6. Använda körstödssystemen
OM12K97SE
4
Körning
När den bakre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Flytta växelspaken till D (Multidrive) eller 1 (manuell växellåda).
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12K97SE_Auris.book Page 273 Tuesday, September 20, 2016 3:02 PM

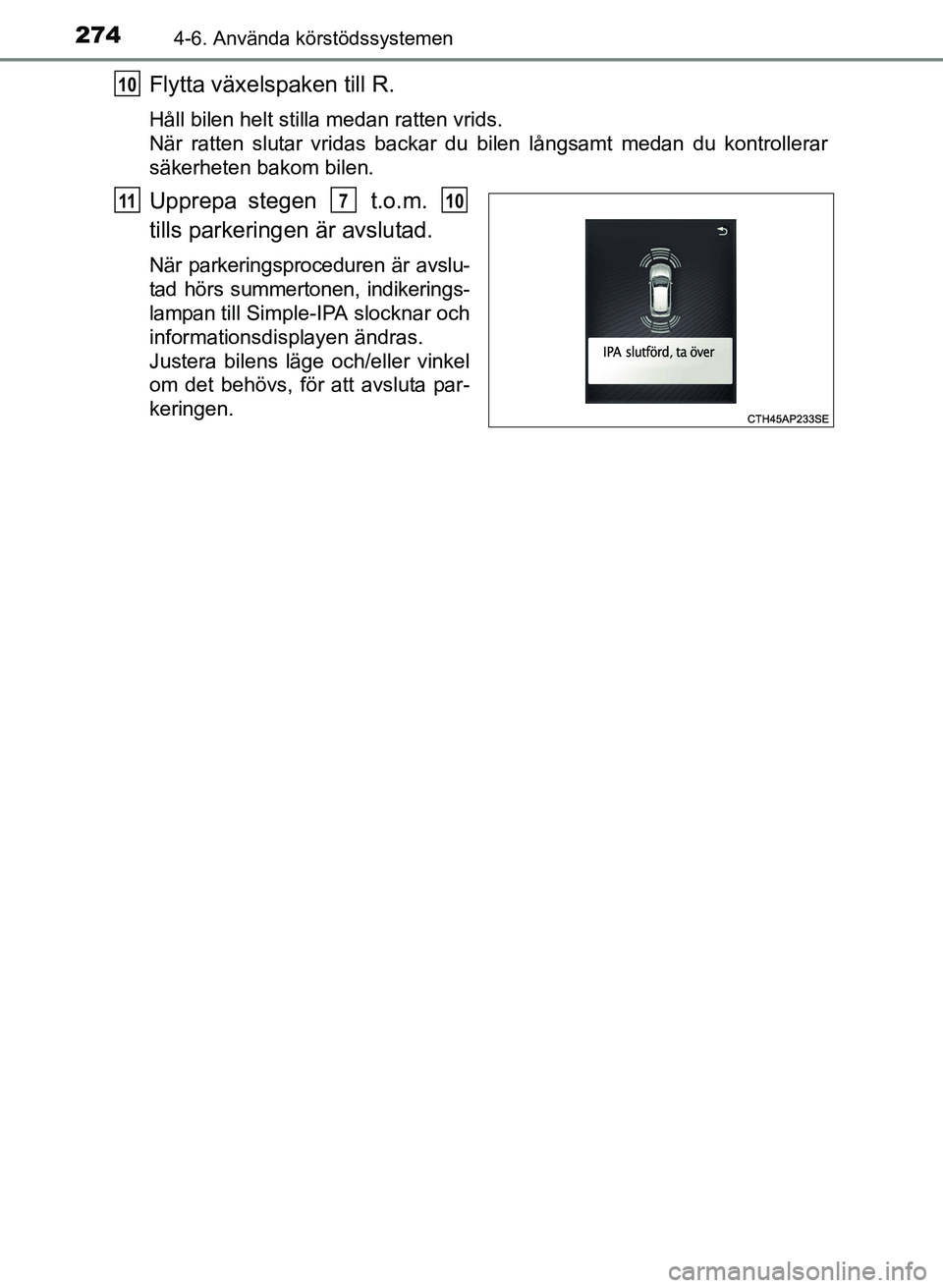

2744-6. Använda körstödssystemen
OM12K97SE
Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen.
Upprepa stegen t.o.m.
tills parkeringen är avslutad.
När parkeringsproceduren är avslu-
tad hörs summertonen, indikerings-
lampan till Simple-IPA slocknar och
informationsdisplayen ändras.
Justera bilens läge och/eller vinkel
om det behövs, för att avsluta par-
keringen.
10
11710
OM12K97SE_Auris.book Page 274 Tuesday, September 20, 2016 3:02 PM

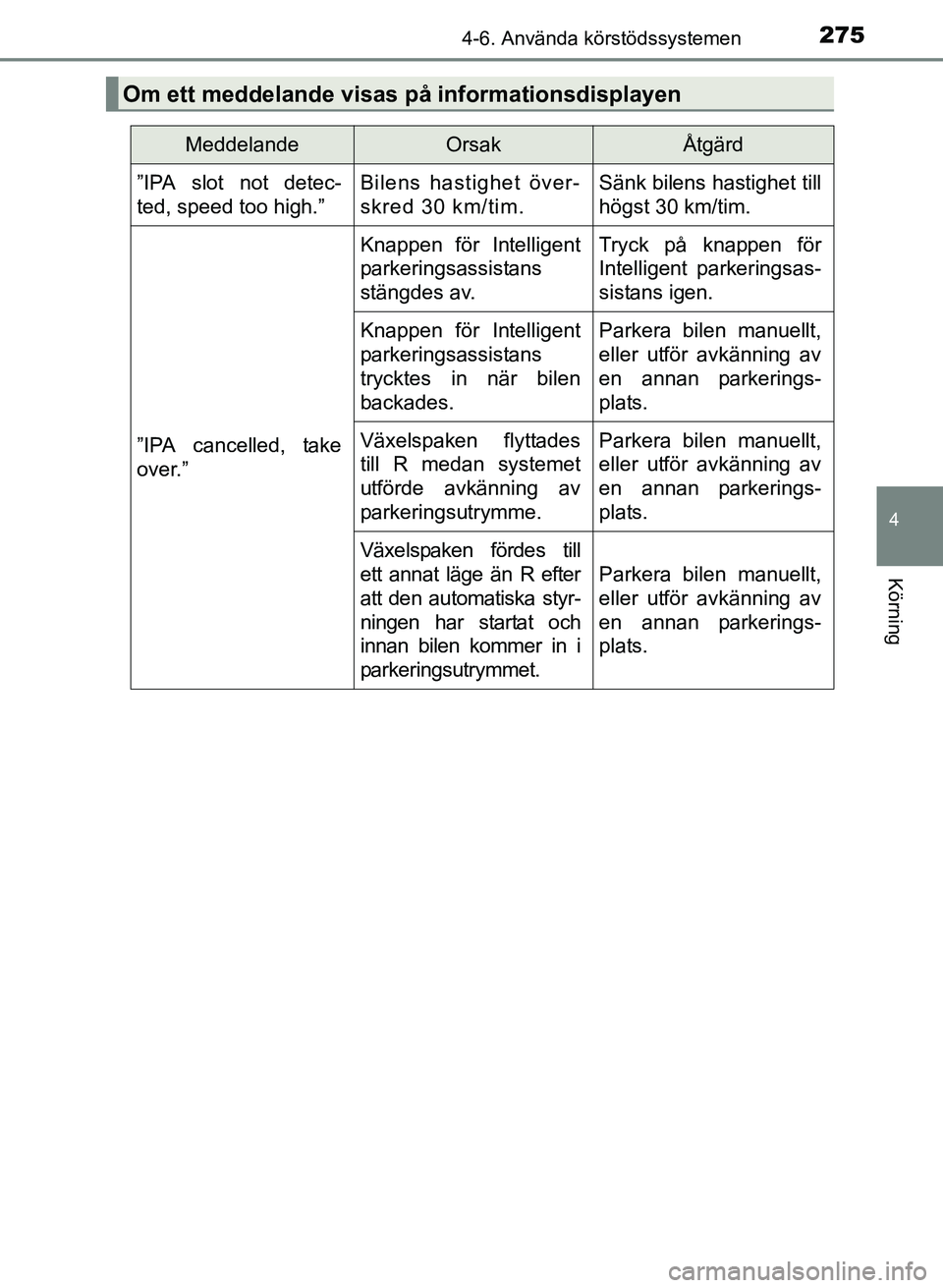

2754-6. Använda körstödssystemen
OM12K97SE
4
Körning
Om ett meddelande visas på informationsdisplayen
MeddelandeOrsakÅtgärd
”IPA slot not detec-
ted, speed too high.” Bilens hastighet över-
skred 30 km/tim. Sänk bilens hastighet till
högst 30 km/tim.
”IPA cancelled, take
over.”
Knappen för Intelligent
parkeringsassistans
stängdes av.Tryck på knappen för
Intelligent parkeringsas-
sistans igen.
Knappen för Intelligent
parkeringsassistans
trycktes in när bilen
backades.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken flyttades
till R medan systemet
utförde avkänning av
parkeringsutrymme.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken fördes till
ett annat läge än R efter
att den automatiska styr-
ningen har startat och
innan bilen kommer in i
parkeringsutrymmet.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
OM12K97SE_Auris.book Page 275 Tuesday, September 20, 2016 3:02 PM

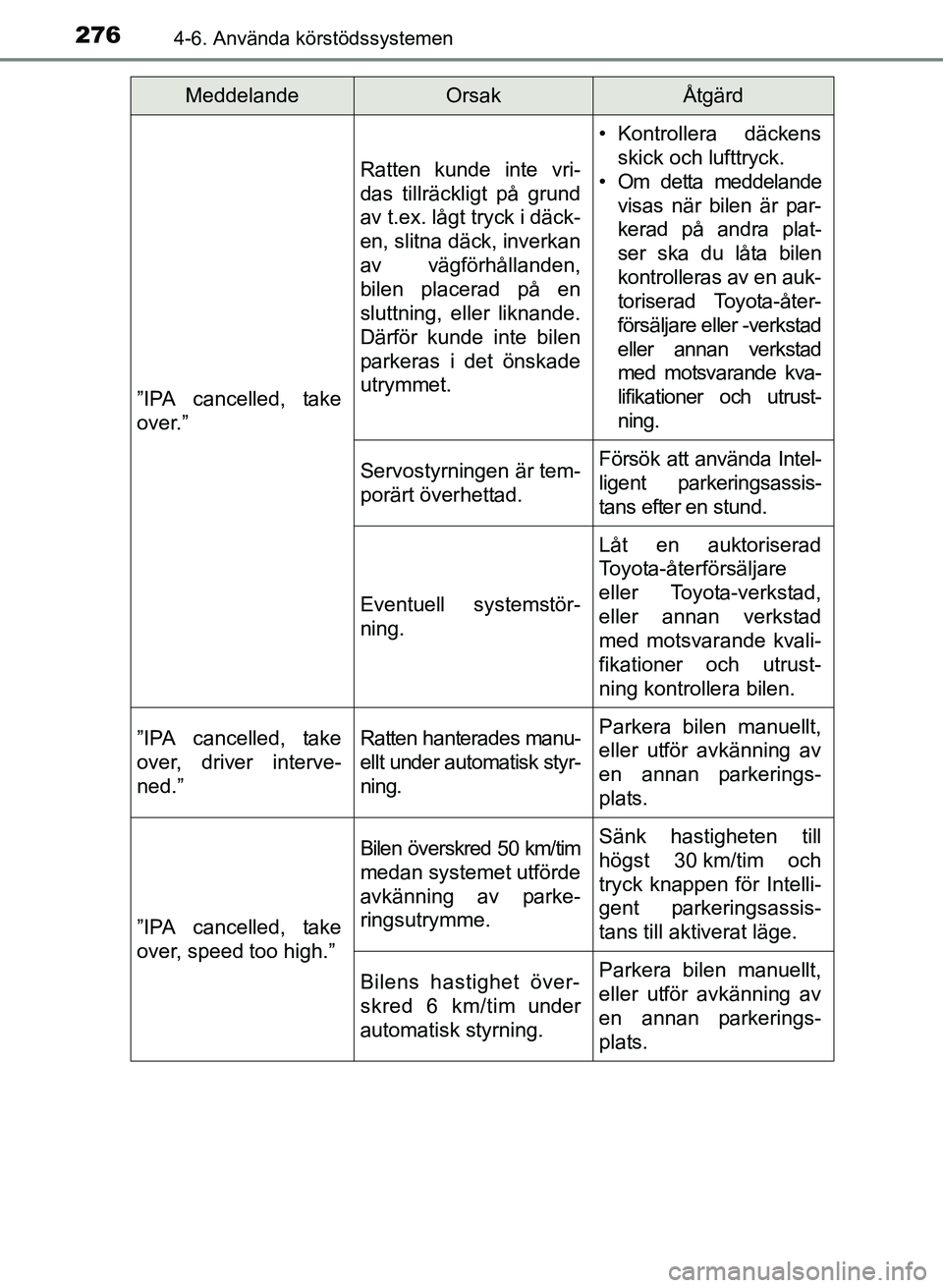

2764-6. Använda körstödssystemen
OM12K97SE
”IPA cancelled, take
over.”
Ratten kunde inte vri-
das tillräckligt på grund
av t.ex. lågt tryck i däck-
en, slitna däck, inverkan
av vägförhållanden,
bilen placerad på en
sluttning, eller liknande.
Därför kunde inte bilen
parkeras i det önskade
utrymmet.
• Kontrollera däckensskick och lufttryck.
• Om detta meddelande
visas när bilen är par-
kerad på andra plat-
ser ska du låta bilen
kontrolleras av en auk-
toriserad Toyota-åter-
försäljare eller -verkstad
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning.
Servostyrningen är tem-
porärt överhettad.Försök att använda Intel-
ligent parkeringsassis-
tans efter en stund.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kvali-
fikationer och utrust-
ning kontrollera bilen.
”IPA cancelled, take
over, driver interve-
ned.”Ratten hanterades manu-
ellt under automatisk styr-
ning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, speed too high.”
Bilen överskred 50 km/tim
medan systemet utförde
avkänning av parke-
ringsutrymme.Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intelli-
gent parkeringsassis-
tans till aktiverat läge.
Bilens hastighet över-
skred 6 km/tim under
automatisk styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
MeddelandeOrsakÅtgärd
OM12K97SE_Auris.book Page 276 Tuesday, September 20, 2016 3:02 PM

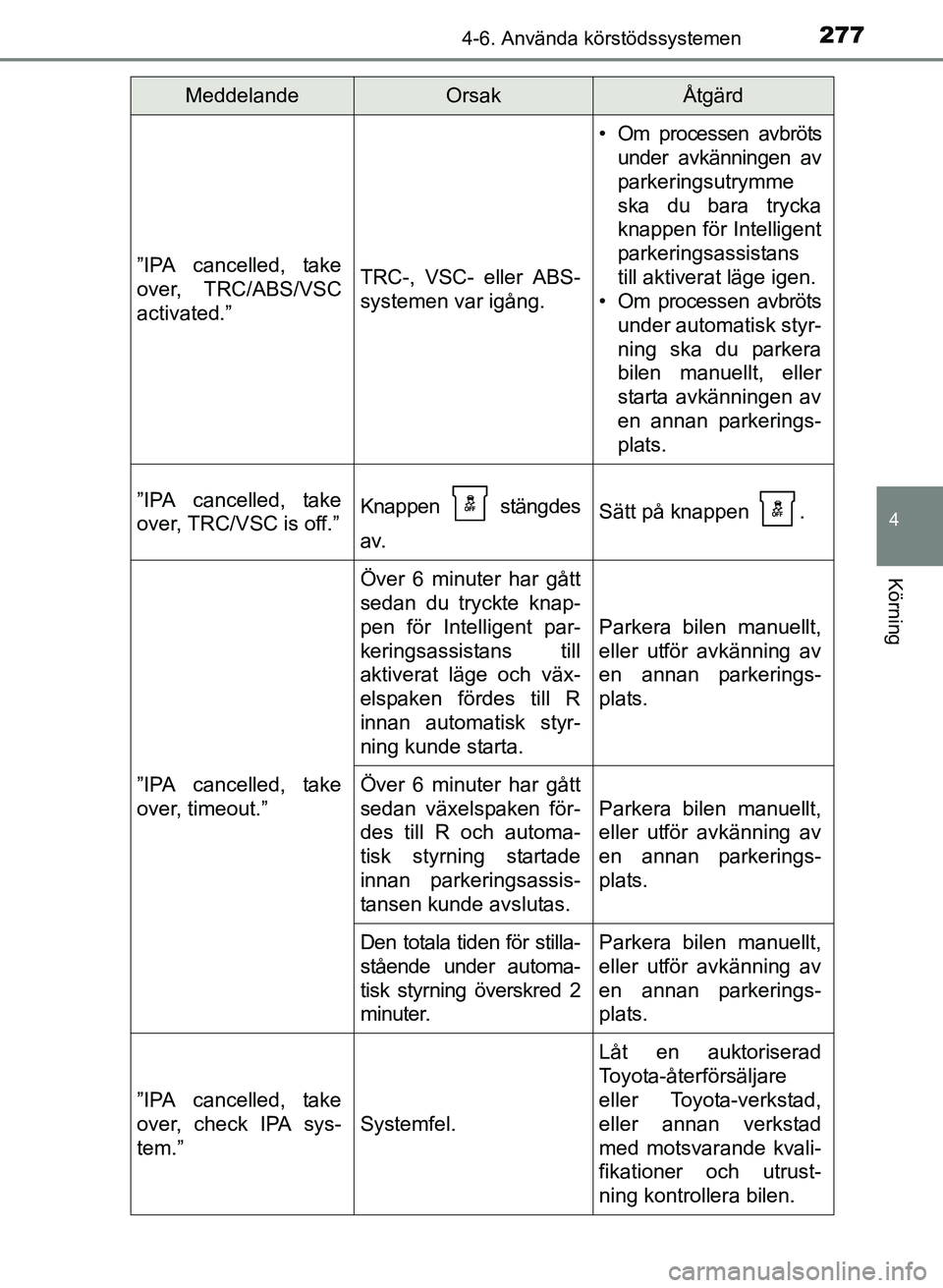

2774-6. Använda körstödssystemen
OM12K97SE
4
Körning
”IPA cancelled, take
over, TRC/ABS/VSC
activated.”TRC-, VSC- eller ABS-
systemen var igång.
• Om processen avbrötsunder avkänningen av
parkeringsutrymme
ska du bara trycka
knappen för Intelligent
parkeringsassistans
till aktiverat läge igen.
• Om processen avbröts
under automatisk styr-
ning ska du parkera
bilen manuellt, eller
starta avkänningen av
en annan parkerings-
plats.
”IPA cancelled, take
over, TRC/VSC is off.”Knappen stängdes
av.Sätt på knappen .
”IPA cancelled, take
over, timeout.”
Över 6 minuter har gått
sedan du tryckte knap-
pen för Intelligent par-
keringsassistans till
aktiverat läge och väx-
elspaken fördes till R
innan automatisk styr-
ning kunde starta.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Över 6 minuter har gått
sedan växelspaken för-
des till R och automa-
tisk styrning startade
innan parkeringsassis-
tansen kunde avslutas.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Den totala tiden för stilla-
stående under automa-
tisk styrning överskred 2
minuter.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, check IPA sys-
tem.”
Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kvali-
fikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12K97SE_Auris.book Page 277 Tuesday, September 20, 2016 3:02 PM

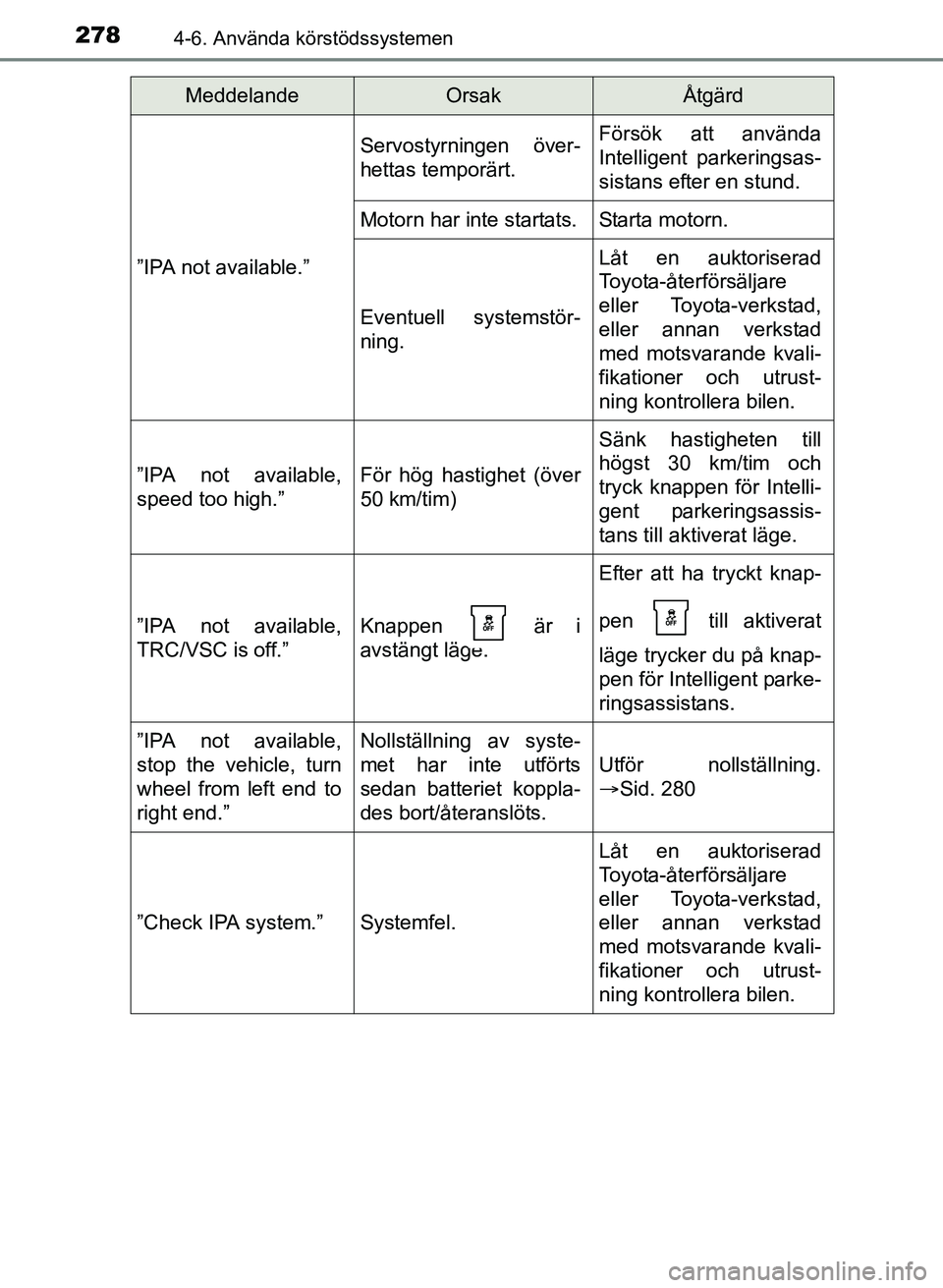

2784-6. Använda körstödssystemen
OM12K97SE
”IPA not available.”
Servostyrningen över-
hettas temporärt.Försök att använda
Intelligent parkeringsas-
sistans efter en stund.
Motorn har inte startats.Starta motorn.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kvali-
fikationer och utrust-
ning kontrollera bilen.
”IPA not available,
speed too high.”För hög hastighet (över
50 km/tim)
Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intelli-
gent parkeringsassis-
tans till aktiverat läge.
”IPA not available,
TRC/VSC is off.”Knappen är i
avstängt läge.
Efter att ha tryckt knap-
pen till aktiverat
läge trycker du på knap-
pen för Intelligent parke-
ringsassistans.
”IPA not available,
stop the vehicle, turn
wheel from left end to
right end.”Nollställning av syste-
met har inte utförts
sedan batteriet koppla-
des bort/återanslöts.
Utför nollställning.
Sid. 280
”Check IPA system.”Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kvali-
fikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12K97SE_Auris.book Page 278 Tuesday, September 20, 2016 3:02 PM

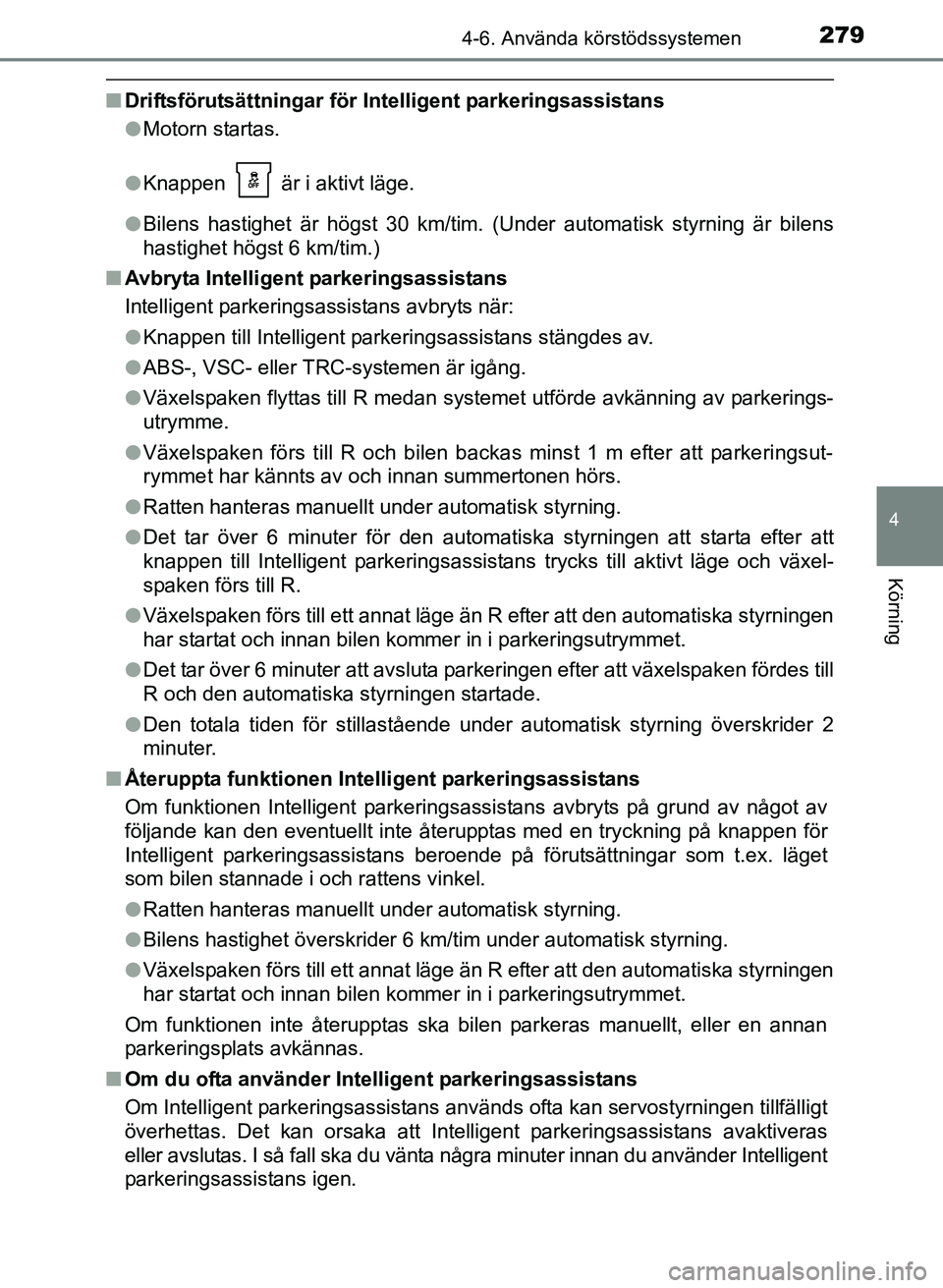

2794-6. Använda körstödssystemen
OM12K97SE
4
Körning
nDriftsförutsättningar för In telligent parkeringsassistans
l Motorn startas.
l Knappen är i aktivt läge.
l Bilens hastighet är högst 30 km/tim. (U nder automatisk styrning är bilens
hastighet högst 6 km/tim.)
n Avbryta Intelligent parkeringsassistans
Intelligent parkeringsassistans avbryts när:
lKnappen till Intelligent parkeringsassistans stängdes av.
l ABS-, VSC- eller TRC-systemen är igång.
l Växelspaken flyttas till R medan systemet utförde avkänning av parkerings-
utrymme.
l Växelspaken förs till R och bilen backas minst 1 m efter att parkeringsut-
rymmet har kännts av och innan summertonen hörs.
l Ratten hanteras manuellt under automatisk styrning.
l Det tar över 6 minuter för den automatiska styrningen att starta efter att
knappen till Intelligent parkeringsassistans trycks till aktivt läge och växel-
spaken förs till R.
l Växelspaken förs till ett annat läge än R efter att den automatiska styrningen
har startat och innan bilen kommer in i parkeringsutrymmet.
l Det tar över 6 minuter att avsluta parkeringen efter att växelspaken fördes till
R och den automatiska styrningen startade.
l Den totala tiden för stillastående under automatisk styrning överskrider 2
minuter.
n Återuppta funktionen Intelli gent parkeringsassistans
Om funktionen Intelligent parkeringsassistans avbryts på grund av något av
följande kan den eventuellt inte återupptas med en tryckning på knappen för
Intelligent parkeringsassistans beroende på förutsättningar som t.ex. läget
som bilen stannade i och rattens vinkel.
l Ratten hanteras manuellt under automatisk styrning.
l Bilens hastighet överskrider 6 km/tim under automatisk styrning.
l Växelspaken förs till ett annat läge än R efter att den automatiska styrningen
har startat och innan bilen kommer in i parkeringsutrymmet.
Om funktionen inte återupptas ska bilen parkeras manuellt, eller en annan
parkeringsplats avkännas.
n Om du ofta använder Inte lligent parkeringsassistans
Om Intelligent parkeringsassistans används ofta kan servostyrningen tillfälligt
överhettas. Det kan orsaka att Intelligent parkeringsassistans avaktiveras
eller avslutas. I så fall ska du vänta några minuter innan du använder Intelligent
parkeringsassistans igen.
OM12K97SE_Auris.book Page 279 Tuesday, September 20, 2016 3:02 PM

2804-6. Använda körstödssystemen
OM12K97SEn
Användning av Toyotas parkeringssen sor samtidigt med Intelligent par-
keringsassistans
Även om Toyotas parkeringssensor är avstängd medan Simple-IPA är aktiverat
fortsätter Toyotas parkeringssensor att vara aktiv. I så fall avaktiveras Toyotas
parkeringsassistanssensor när Intelligent parkeringsassistans avslutas eller
avbryts.
n Användning av Stop- & Start-syst emet samtidigt med Simple-IPA
(modeller med Stop- & Start-system)
Stop & Start-systemet kan inte användas samtidigt som Intelligent parkerings-
assistans används. Om funktionen för Intelligent parkeringsassistans startas
medan Stop & Start-systemet är igång kommer Stop & Startsystemet att
stängas av.
n Om temperaturen i kupén är hög
Sensorerna fungerar eventuellt inte korrekt om temperaturen i bilens kupé är
hög om bilen t.ex. varit parkerad i solen. Använd funktionen för Intelligent
parkeringsassistans när kupén är svalare.
n Sensorer i systemet för Inte lligent parkeringsassistans
Sid. 262
n Nollställa Simple-IPA
Högst 15 sekunder efter att knappen för Intelligent parkeringsassistans trycktes
in ska du vrida ratten med fullt utslag åt vänster och därefter åt motsatt håll.
När skärmen för avkänning av parkeringsplats visas är nollställningen avslutad.
Om knappen Simple-IPA trycks in igen och ”IPA not available, stop the vehicle,
turn wheel from left end to right end.” fortfarande visas på informationsdis-
playen har nollställningen misslyckats. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
OM12K97SE_Auris.book Page 280 Tuesday, September 20, 2016 3:02 PM
