2344-5. Toyota Safety Sense
OM12K97SEl

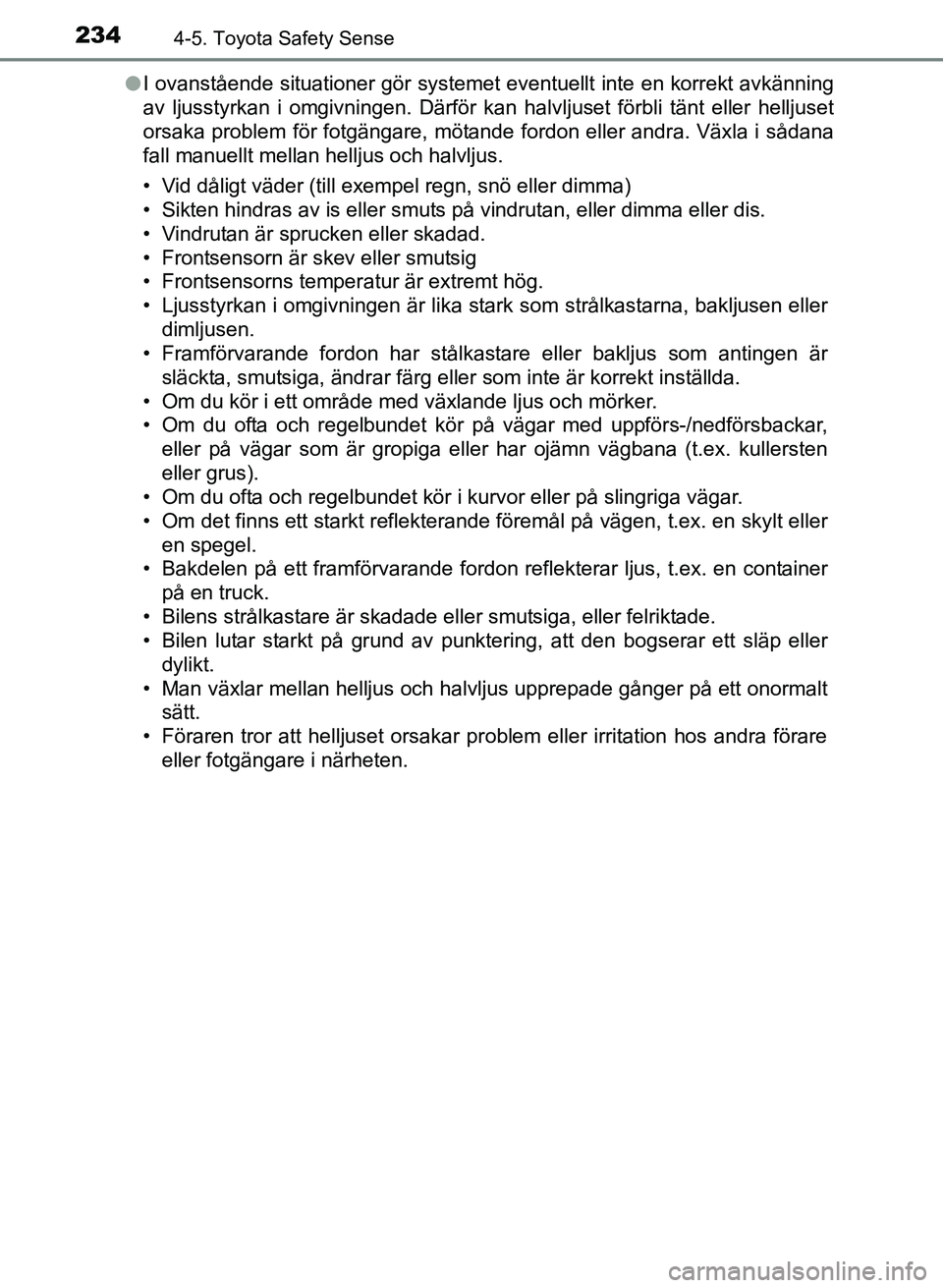

I ovanstående situationer gör systemet eventuellt inte en korrekt avkänning
av ljusstyrkan i omgivningen. Därför kan halvljuset förbli tänt eller helljuset
orsaka problem för fotgängare, mötande fordon eller andra. Växla i sådana
fall manuellt mellan helljus och halvljus.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Frontsensorn är skev eller smutsig
• Frontsensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Framförvarande fordon har stålkastare eller bakljus som antingen är
släckta, smutsiga, ändrar färg eller som inte är korrekt inställda.
• Om du kör i ett område med växlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar,
eller på vägar som är gropiga eller har ojämn vägbana (t.ex. kullersten
eller grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container
på en truck.
• Bilens strålkastare är skadade eller smutsiga, eller felriktade.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller
dylikt.
• Man växlar mellan helljus och halvljus upprepade gånger på ett onormalt sätt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare eller fotgängare i närheten.
OM12K97SE_Auris.book Page 234 Tuesday, September 20, 2016 3:02 PM

2354-5. Toyota Safety Sense
OM12K97SE
4
Körning

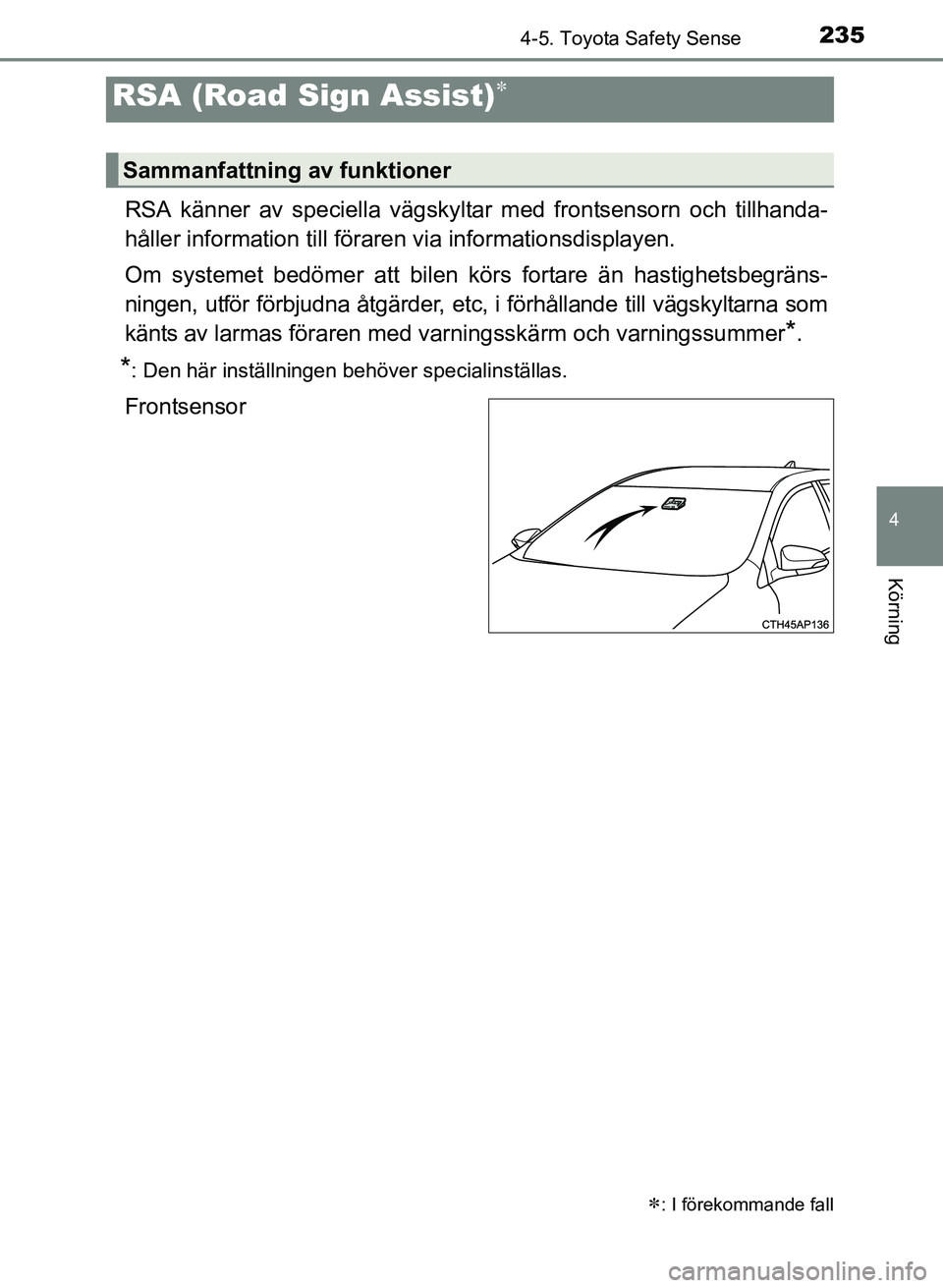

RSA känner av speciella vägskyltar med frontsensorn och tillhanda-
håller information till föraren via informationsdisplayen.
Om systemet bedömer att bilen kö rs fortare än hastighetsbegräns-
ningen, utför förbjudna åt gärder, etc, i förhållande till vägskyltarna som
känts av larmas föraren med varningsskärm och varningssummer
*.
*: Den här inställningen behöver specialinställas.
Frontsensor
RSA (Road Sign Assist)
: I förekommande fall
Sammanfattning av funktioner
OM12K97SE_Auris.book Page 235 Tuesday, September 20, 2016 3:02 PM

2364-5. Toyota Safety Sense
OM12K97SE

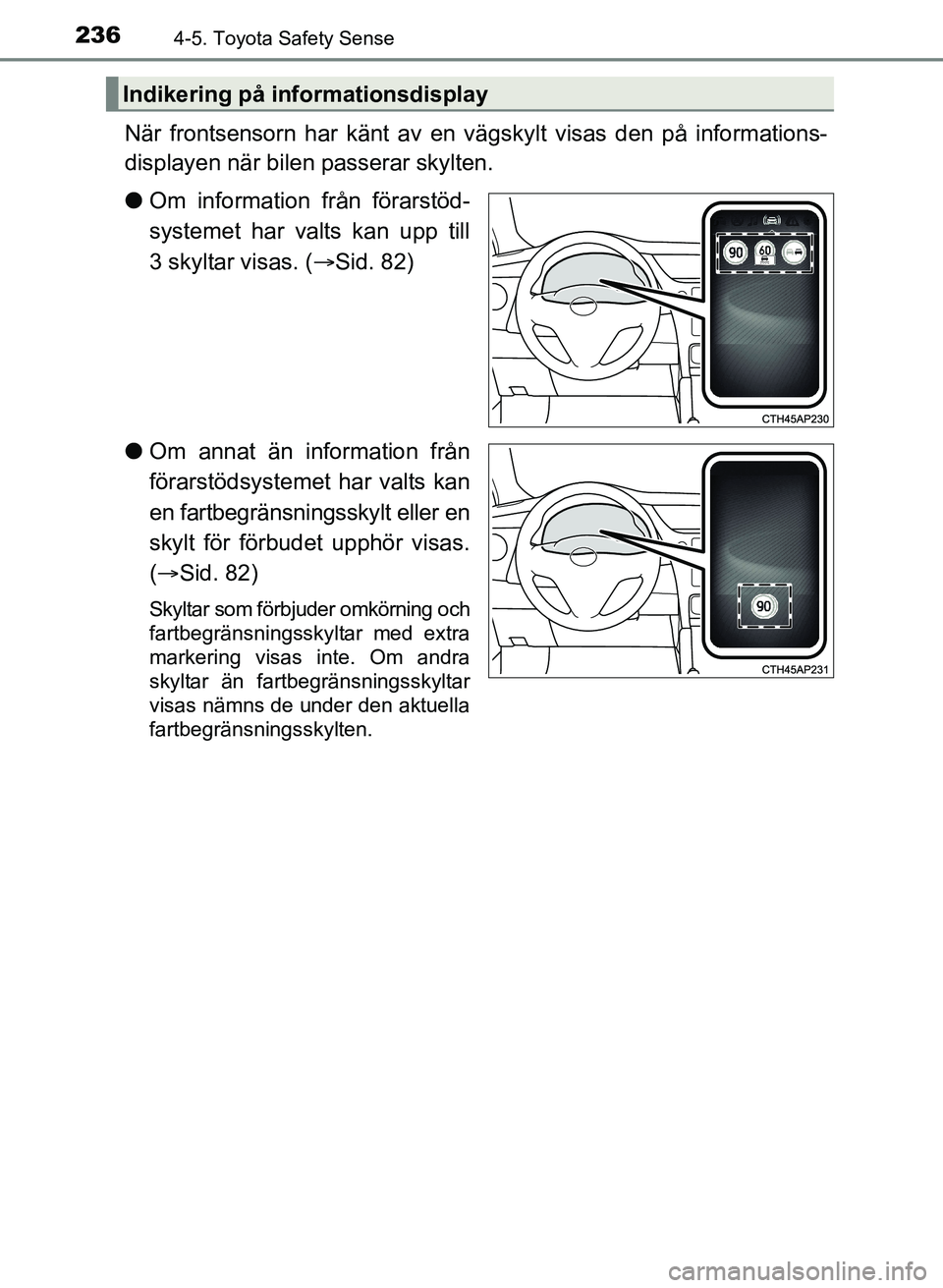

När frontsensorn har känt av en vägskylt visas den på informations-
displayen när bilen passerar skylten.
l Om information från förarstöd-
systemet har valts kan upp till
3 skyltar visas. ( Sid. 82)
l Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller en
skylt för förbudet upphör visas.
( Sid. 82)
Skyltar som förbjuder omkörning och
fartbegränsningsskyltar med extra
markering visas inte. Om andra
skyltar än fartbegränsningsskyltar
visas nämns de under den aktuella
fartbegränsningsskylten.
Indikering på in formationsdisplay
OM12K97SE_Auris.book Page 236 Tuesday, September 20, 2016 3:02 PM

2384-5. Toyota Safety Sense
OM12K97SE
I följande situationer uppmärksammas föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
Beroende på situatio nen känns trafikmiljön (trafikens riktning, hastig-
het, enhet) eventuellt av på fel sätt och en korrekt varning visas even-
tuellt inte.
n Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte på på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
Beroende på situationen kan körsättet (svängningar, filbyten, etc) eventuellt
kännas av på fel sätt och den automatiska avstängningen kommer i så fall
inte alltid att fungera.
n Förhållanden då funktionen inte alltid fungerar eller känner av på rätt sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om frontsensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära frontsensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i främre sensorn.
l Skylten är liten, smutsig, blekt, lutar eller är skev och, om det är en elektrisk
skylt är kontrasten svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
l Den främre sensorn kunde bara uppfatta skylten under för kort tid.
l Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
l Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
l Dekaler är fästa bakpå ett framförvarande fordon.
l En skylt som liknar en skylt som finns i systemet känns av.
l Bilen körs i ett land med annan trafikriktning.
l Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för främre sensorn) medan bilen framförs på huvu\
dvägen.
l Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för främre sensorn) vid körning i rondell.
l Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
Varningsdisplay
OM12K97SE_Auris.book Page 238 Tuesday, September 20, 2016 3:02 PM

2624-6. Använda körstödssystemen
OM12K97SEn

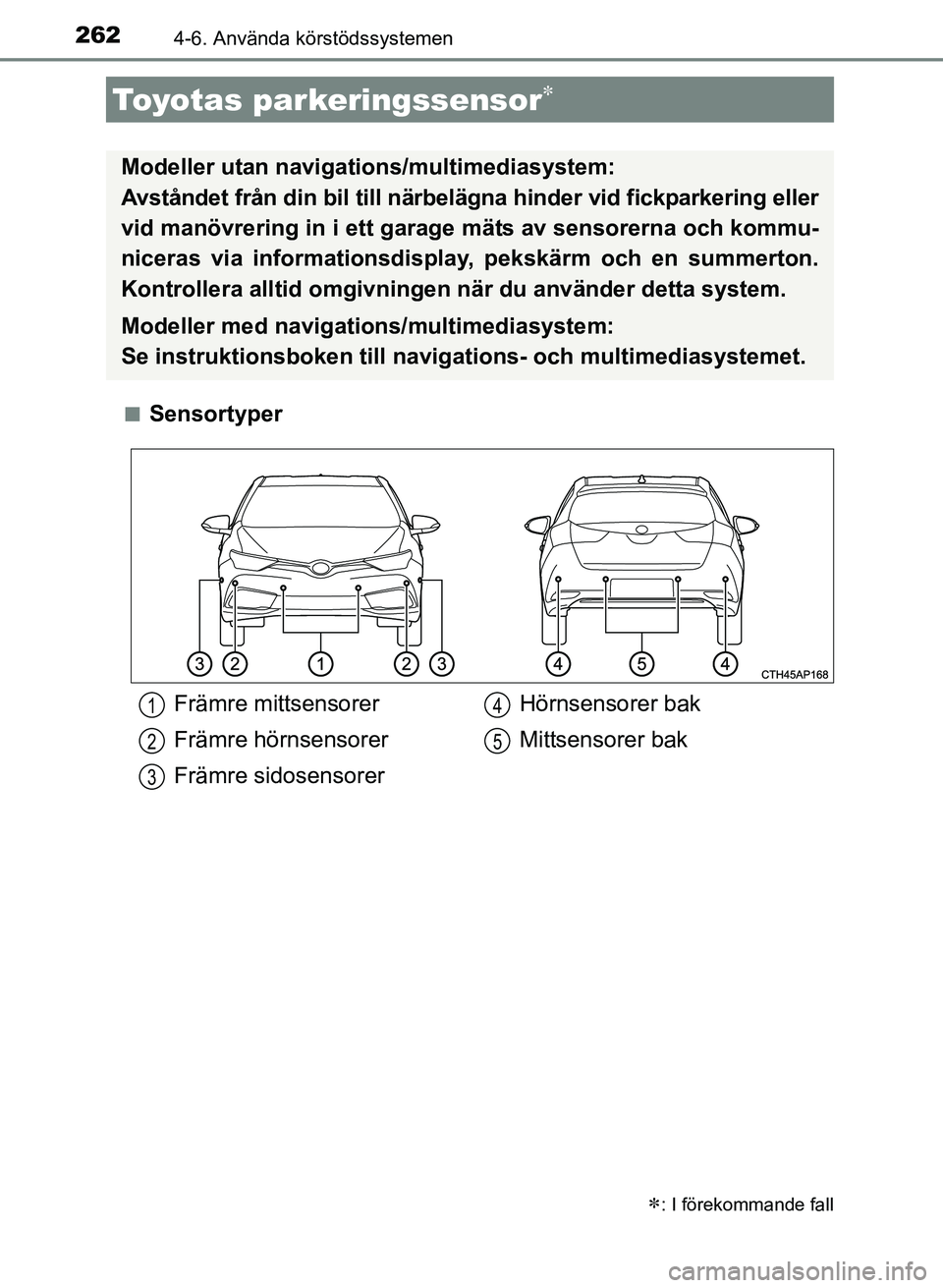

Sensortyper
Toyotas parkeringssensor
: I förekommande fall
Modeller utan naviga
tions/multimediasystem:
Avståndet från din bil till närbelä gna hinder vid fickparkering eller
vid manövrering in i ett garage mäts av sensorerna och kommu-
niceras via informationsdisplay, pekskärm och en summerton.
Kontrollera alltid omgivningen när du använder detta system.
Modeller med navigations/multimediasystem:
Se instruktionsboken till navigations- och multimediasystemet.
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Hörnsensorer bak
Mittsensorer bak1
2
3
4
5
OM12K97SE_Auris.book Page 262 Tuesday, September 20, 2016 3:02 PM

2634-6. Använda körstödssystemen
OM12K97SE
4
Körning

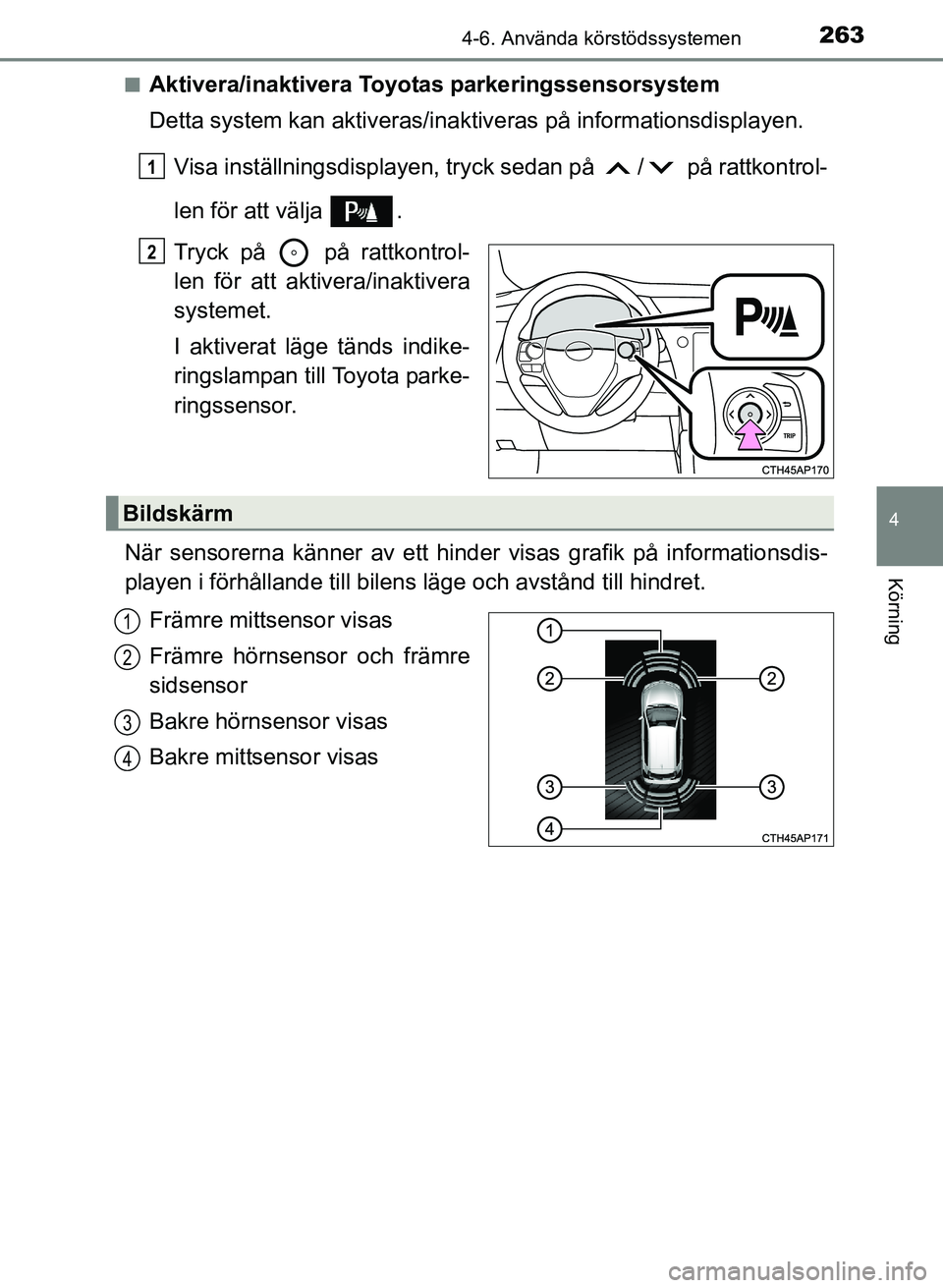

nAktivera/inaktivera Toyotas parkeringssensorsystem
Detta system kan aktiveras/inaktiveras på in formationsdisplayen.
Visa inställningsdisplayen, tryck sedan på / på rattkontrol-
len för att välja .
Tryck på på rattkontrol-
len för att aktivera/inaktivera
systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor visas
Främre hörnsensor och främre
sidsensor
Bakre hörnsensor visas
Bakre mittsensor visas
1
2
Bildskärm
1
2
3
4
OM12K97SE_Auris.book Page 263 Tuesday, September 20, 2016 3:02 PM

2644-6. Använda körstödssystemen
OM12K97SE
När en sensor känner av ett hinder visas riktningen och det ungefärliga
avståndet till hindret samtidigt som en ljudsignal hörs.
nHörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd till
hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM12K97SE_Auris.book Page 264 Tuesday, September 20, 2016 3:02 PM

2654-6. Använda körstödssystemen
OM12K97SE
4
Körning

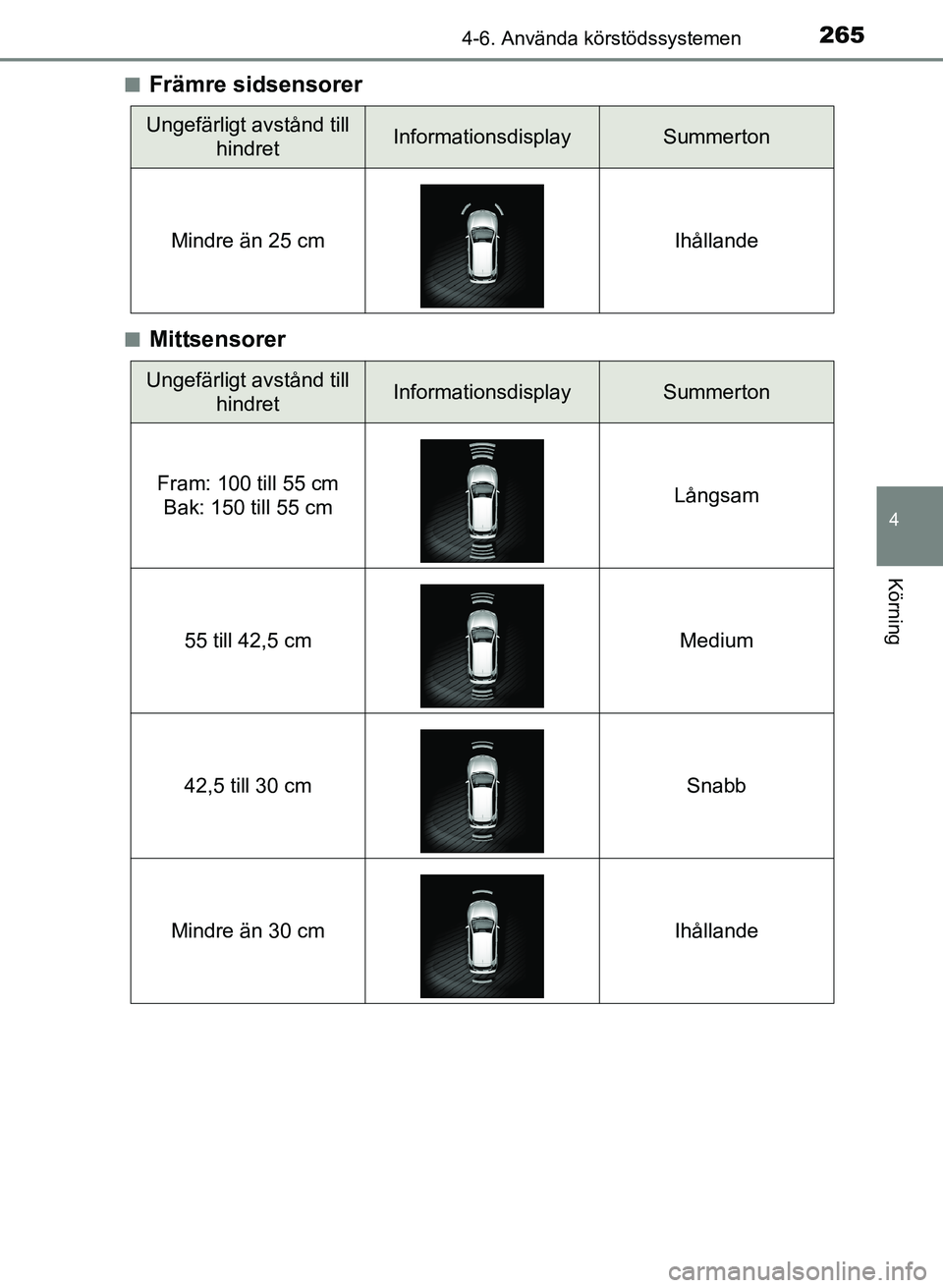

nFrämre sidsensorer
nMittsensorer
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Mindre än 25 cm Ihållande
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm Ihållande
OM12K97SE_Auris.book Page 265 Tuesday, September 20, 2016 3:02 PM

2664-6. Använda körstödssystemen
OM12K97SE

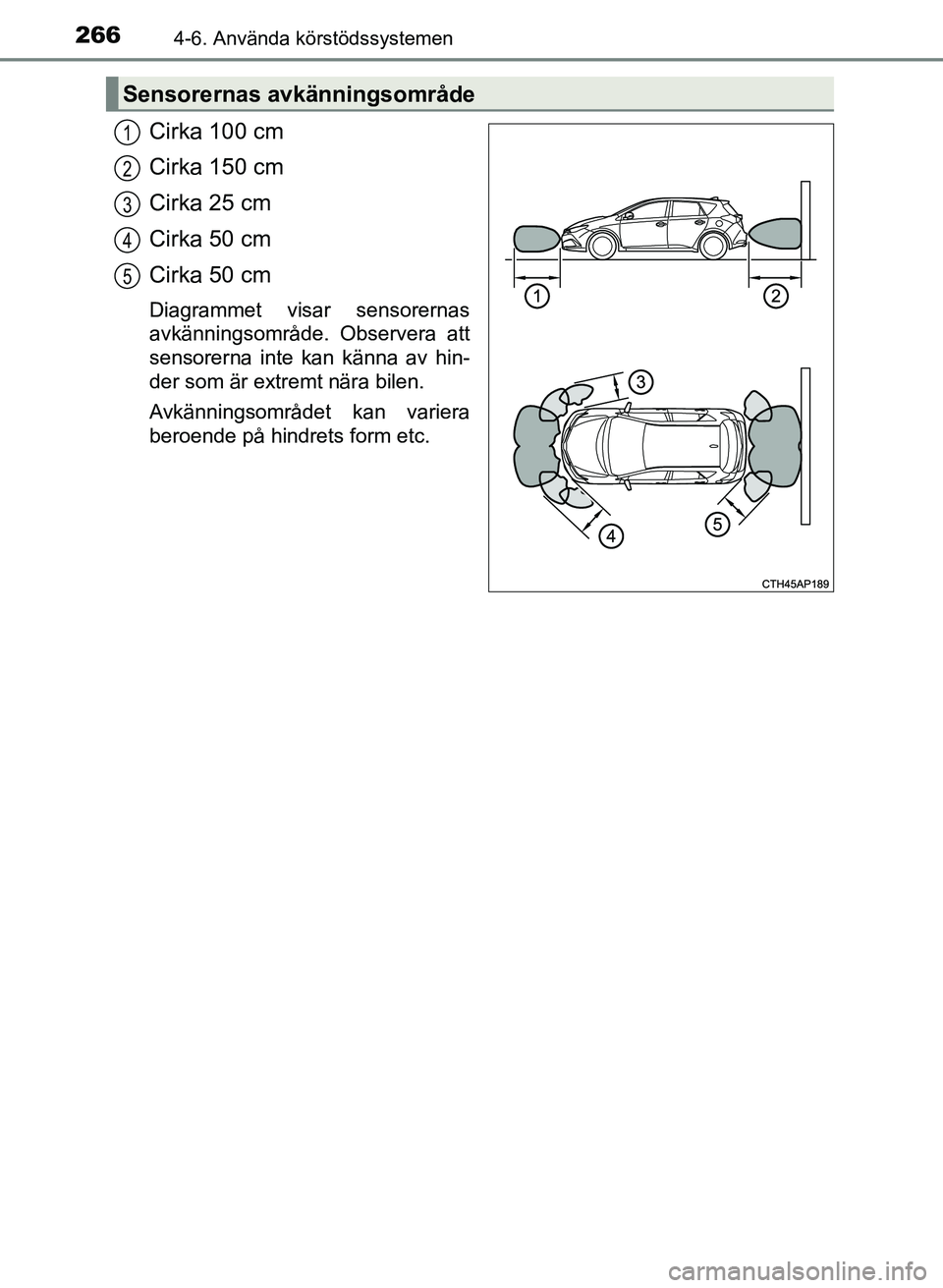

Cirka 100 cm
Cirka 150 cm
Cirka 25 cm
Cirka 50 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av hin-
der som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
5
OM12K97SE_Auris.book Page 266 Tuesday, September 20, 2016 3:02 PM

2674-6. Använda körstödssystemen
OM12K97SE
4
Körning

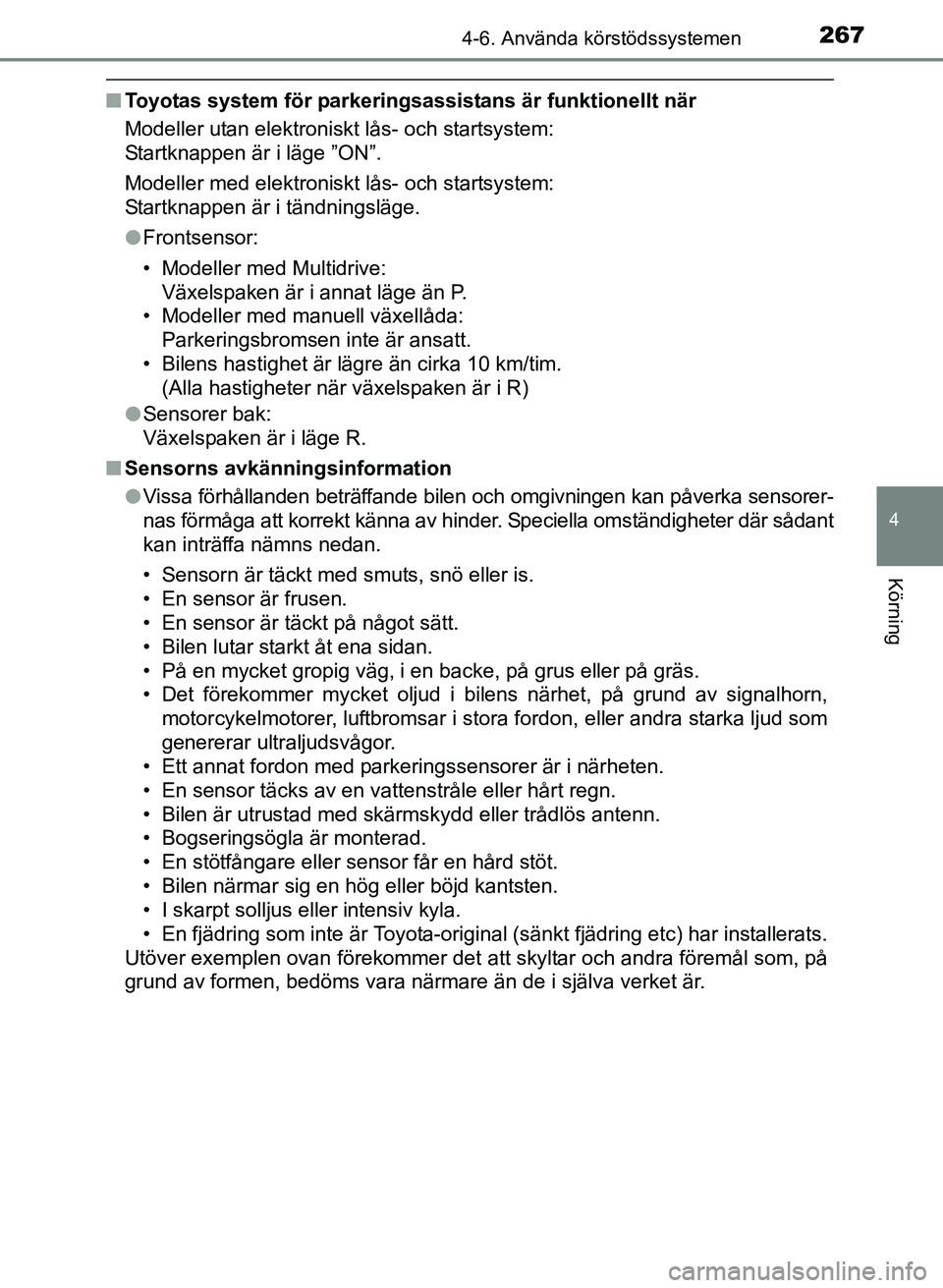

nToyotas system för parkering sassistans är funktionellt när
Modeller utan elektroniskt lås- och startsystem:
Startknappen är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem:
Startknappen är i tändningsläge.
l Frontsensor:
• Modeller med Multidrive:
Växelspaken är i annat läge än P.
• Modeller med manuell växellåda: Parkeringsbromsen inte är ansatt.
• Bilens hastighet är lägre än cirka 10 km/tim. (Alla hastigheter när växelspaken är i R)
l Sensorer bak:
Växelspaken är i läge R.
n Sensorns avkänningsinformation
lVissa förhållanden beträffande bilen och omgivningen kan påverka sensorer-
nas förmåga att korrekt känna av hinder. Speciella omständigheter där sådant
kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc) har installerats.
Utöver exemplen ovan förekommer det att skyltar och andra föremål som, på
grund av formen, bedöms vara närmare än de i själva verket är.
OM12K97SE_Auris.book Page 267 Tuesday, September 20, 2016 3:02 PM
