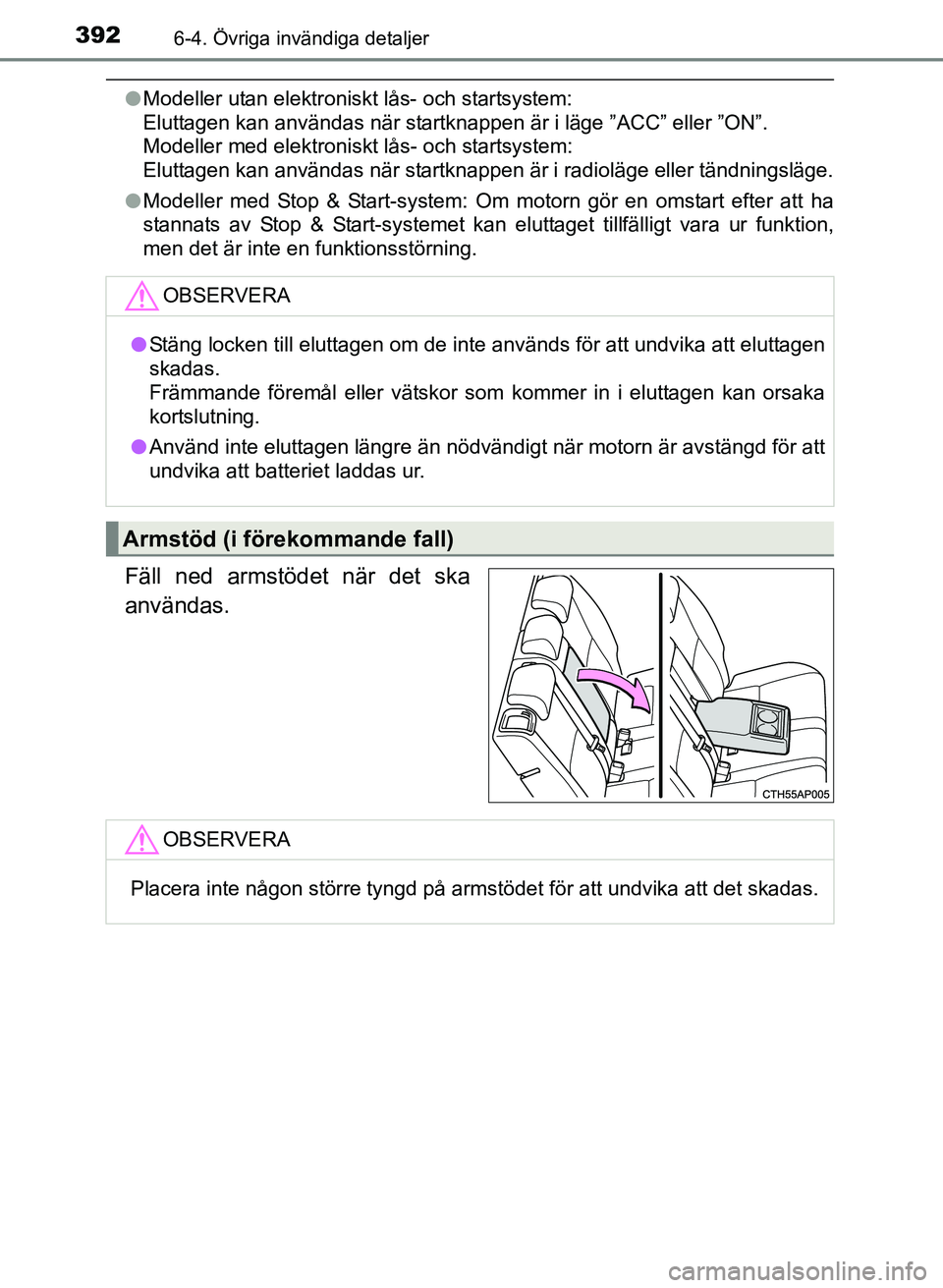

3926-4. Övriga invändiga detaljer
OM12K97SE
lModeller utan elektroniskt lås- och startsystem:
Eluttagen kan användas när startknappen är i läge ”ACC” eller ”ON”.
Modeller med elektroniskt lås- och startsystem:
Eluttagen kan användas när startknappen är i radioläge eller tändningsläge.
l Modeller med Stop & Start-system: Om motorn gör en omstart efter att ha
stannats av Stop & Start-systemet kan eluttaget tillfälligt vara ur funktion,
men det är inte en funktionsstörning.
Fäll ned armstödet när det ska
användas.
OBSERVERA
lStäng locken till eluttagen om de inte används för att undvika att eluttagen
skadas.
Främmande föremål eller vätskor som kommer in i eluttagen kan orsaka
kortslutning.
l Använd inte eluttagen längre än nödvändigt när motorn är avstängd fö\
r att
undvika att batteriet laddas ur.
Armstöd (i förekommande fall)
OBSERVERA
Placera inte någon större tyngd på armstödet för att undvika att det skadas.
OM12K97SE_Auris.book Page 392 Tuesday, September 20, 2016 3:02 PM

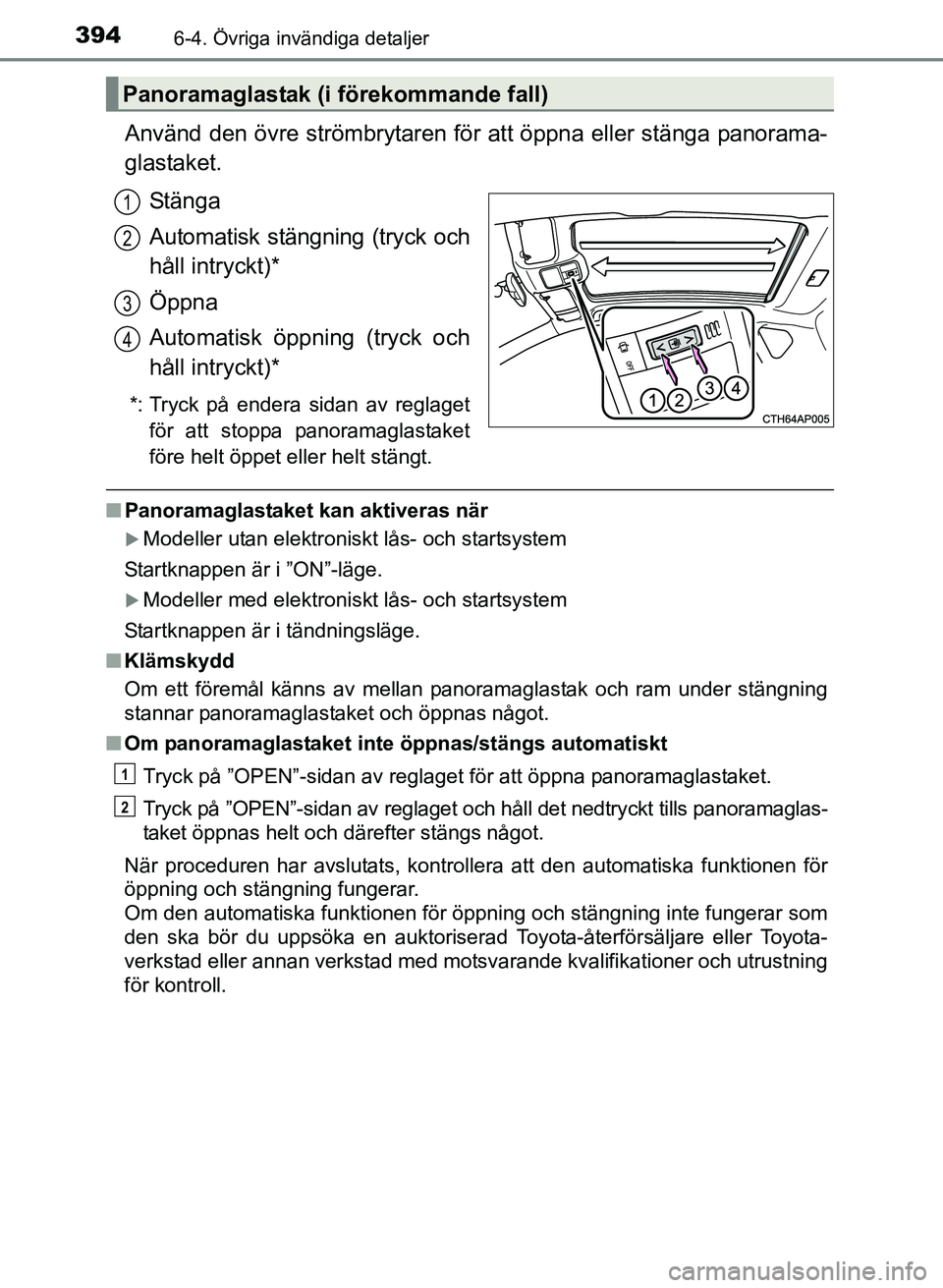

3946-4. Övriga invändiga detaljer
OM12K97SE
Använd den övre strömbrytaren för att öppna eller stänga panorama-
glastaket.Stänga
Automatisk stängning (tryck och
håll intryckt)*
Öppna
Automatisk öppning (tryck och
håll intryckt)*
*: Tryck på endera sidan av reglagetför att stoppa panoramaglastaket
före helt öppet eller helt stängt.
nPanoramaglastaket kan aktiveras när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
n Klämskydd
Om ett föremål känns av mellan panoramaglastak och ram under stängning
stannar panoramaglastaket och öppnas något.
n Om panoramaglastaket inte öppnas/stängs automatiskt
Tryck på ”OPEN”-sidan av reglaget för att öppna panoramaglastaket.
Tryck på ”OPEN”-sidan av reglaget och håll det nedtryckt tills panoramaglas-
taket öppnas helt och därefter stängs något.
När proceduren har avslutats, kontrollera att den automatiska funktionen för
öppning och stängning fungerar.
Om den automatiska funktionen för öppning och stängning inte fungerar som
den ska bör du uppsöka en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning
för kontroll.
Panoramaglastak (i förekommande fall)
1
2
3
4
1
2
OM12K97SE_Auris.book Page 394 Tuesday, September 20, 2016 3:02 PM

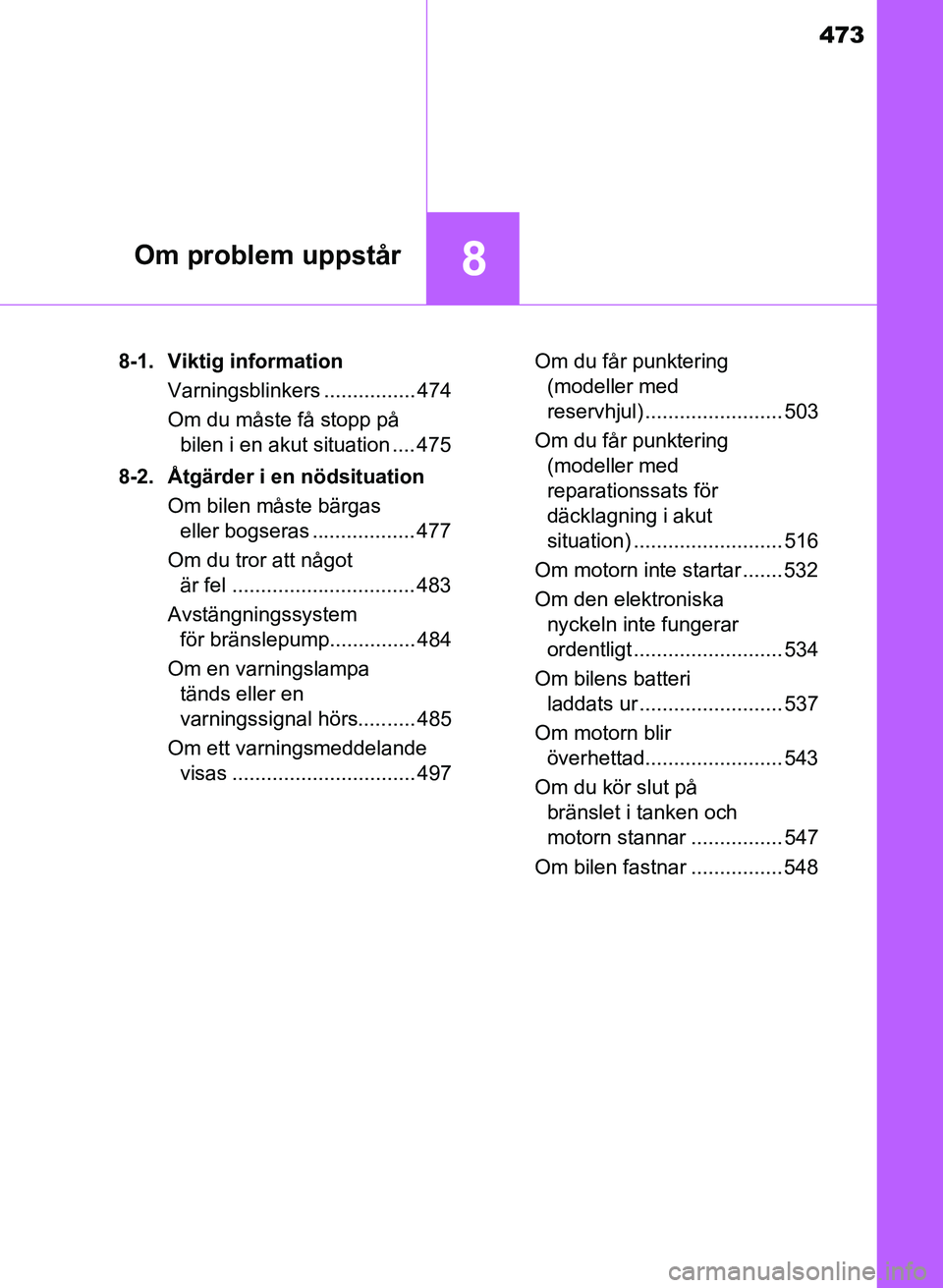

473
8Om problem uppstår
OM12K97SE8-1. Viktig information
Varningsblinkers ................ 474
Om du måste få stopp på bilen i en akut situation .... 475
8-2. Åtgärder i en nödsituation Om bilen måste bärgas eller bogseras .................. 477
Om du tror att något är fel ................................ 483
Avstängningssystem för bränslepump............... 484
Om en varningslampa tänds eller en
varningssignal hörs.......... 485
Om ett varningsmeddelande visas ................................ 497 Om du får punktering
(modeller med
reservhjul) ........................ 503
Om du får punktering (modeller med
reparationssats för
däcklagning i akut
situation) .......................... 516
Om motorn inte startar ....... 532
Om den elektroniska nyckeln inte fungerar
ordentligt .......................... 534
Om bilens batteri laddats ur ......................... 537
Om motorn blir överhettad........................ 543
Om du kör slut på bränslet i tanken och
motorn stannar ................ 547
Om bilen fastnar ................ 548
OM12K97SE_Auris.book Page 473 Tuesday, September 20, 2016 3:02 PM

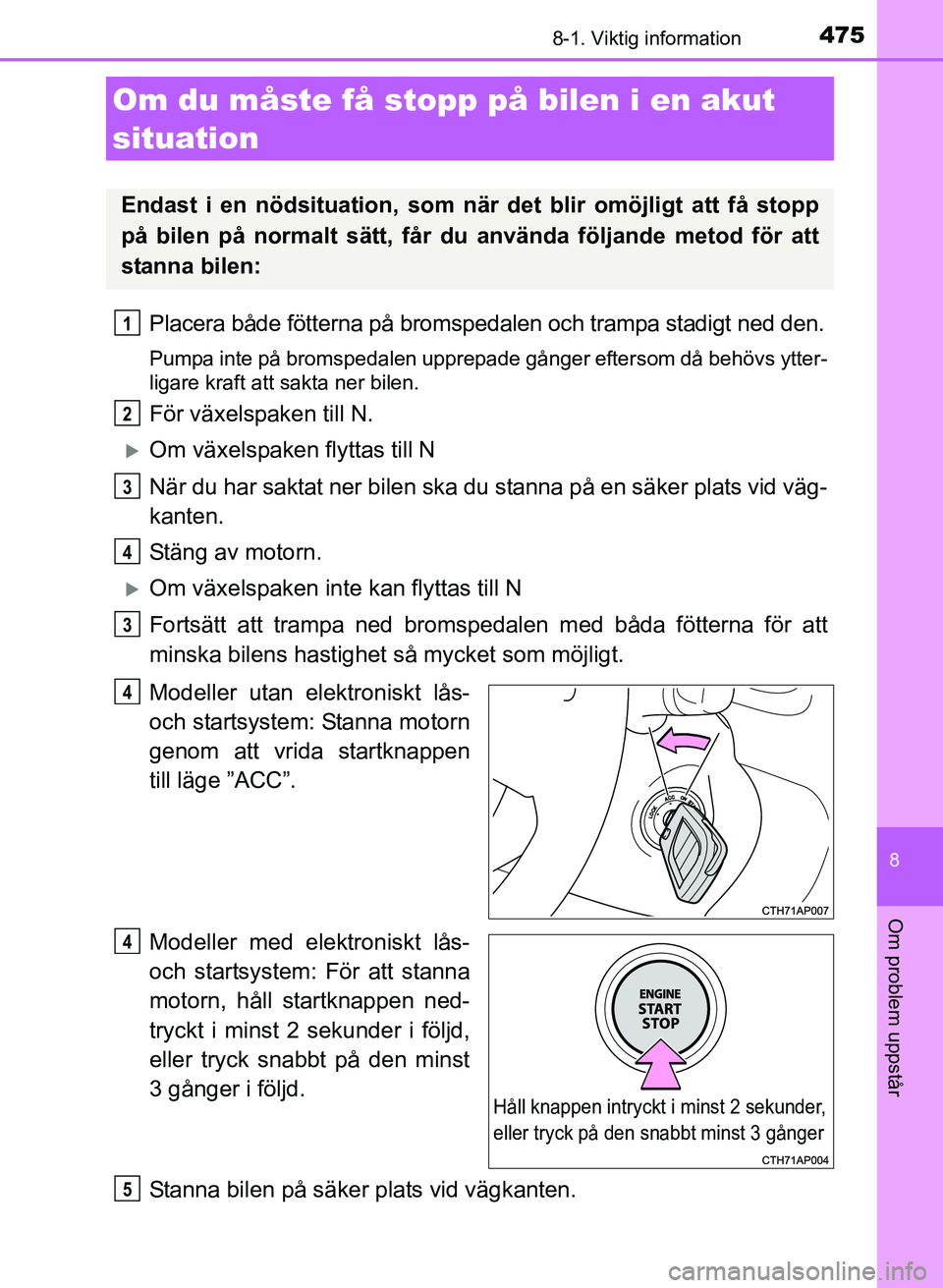

4758-1. Viktig information
OM12K97SE
8
Om problem uppstår
Placera både fötterna på bromspedalen och trampa stadigt ned den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
För växelspaken till N.
Om växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av motorn.
Om växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
Modeller utan elektroniskt lås-
och startsystem: Stanna motorn
genom att vrida startknappen
till läge ”ACC”.
Modeller med elektroniskt lås-
och startsystem: För att stanna
motorn, håll startknappen ned-
tryckt i minst 2 sekunder i följd,
eller tryck snabbt på den minst
3 gånger i följd.
Stanna bilen på säker plats vid vägkanten.
Om du måste få stopp på bilen i en akut
situation
Endast i en nödsituation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
4
Håll knappen intryckt i minst 2 sekunder,
eller tryck på den snabbt minst 3 gånger
4
5
OM12K97SE_Auris.book Page 475 Tuesday, September 20, 2016 3:02 PM

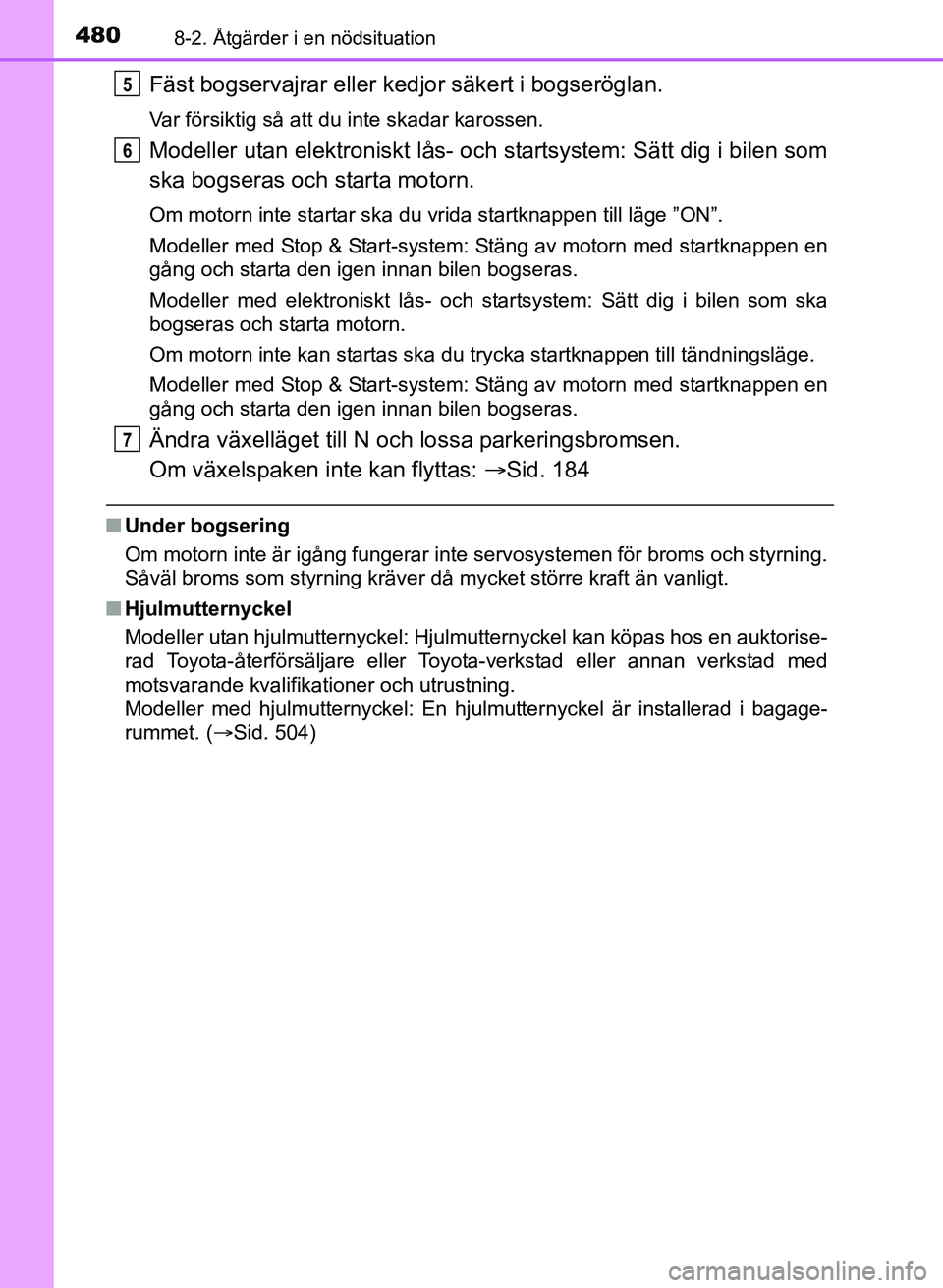

4808-2. Åtgärder i en nödsituation
OM12K97SE
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Modeller utan elektroniskt lås- och startsystem: Sätt dig i bilen som
ska bogseras och starta motorn.
Om motorn inte startar ska du vrida startknappen till läge ”ON”.
Modeller med Stop & Start-system: Stäng av motorn med startknappen en
gång och starta den igen innan bilen bogseras.
Modeller med elektroniskt lås- och startsystem: Sätt dig i bilen som ska
bogseras och starta motorn.
Om motorn inte kan startas ska du trycka startknappen till tändningsläge.
Modeller med Stop & Start-system: Stäng av motorn med startknappen en
gång och starta den igen innan bilen bogseras.
Ändra växelläget till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas: Sid. 184
nUnder bogsering
Om motorn inte är igång fungerar inte servosystemen för broms och styrning.
Såväl broms som styrning kräver då mycket större kraft än vanligt.
n Hjulmutternyckel
Modeller utan hjulmutternyckel: Hjulmutternyckel kan köpas hos en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Modeller med hjulmutternyckel: En hjulmutternyckel är installerad i bagage-
rummet. ( Sid. 504)
5
6
7
OM12K97SE_Auris.book Page 480 Tuesday, September 20, 2016 3:02 PM

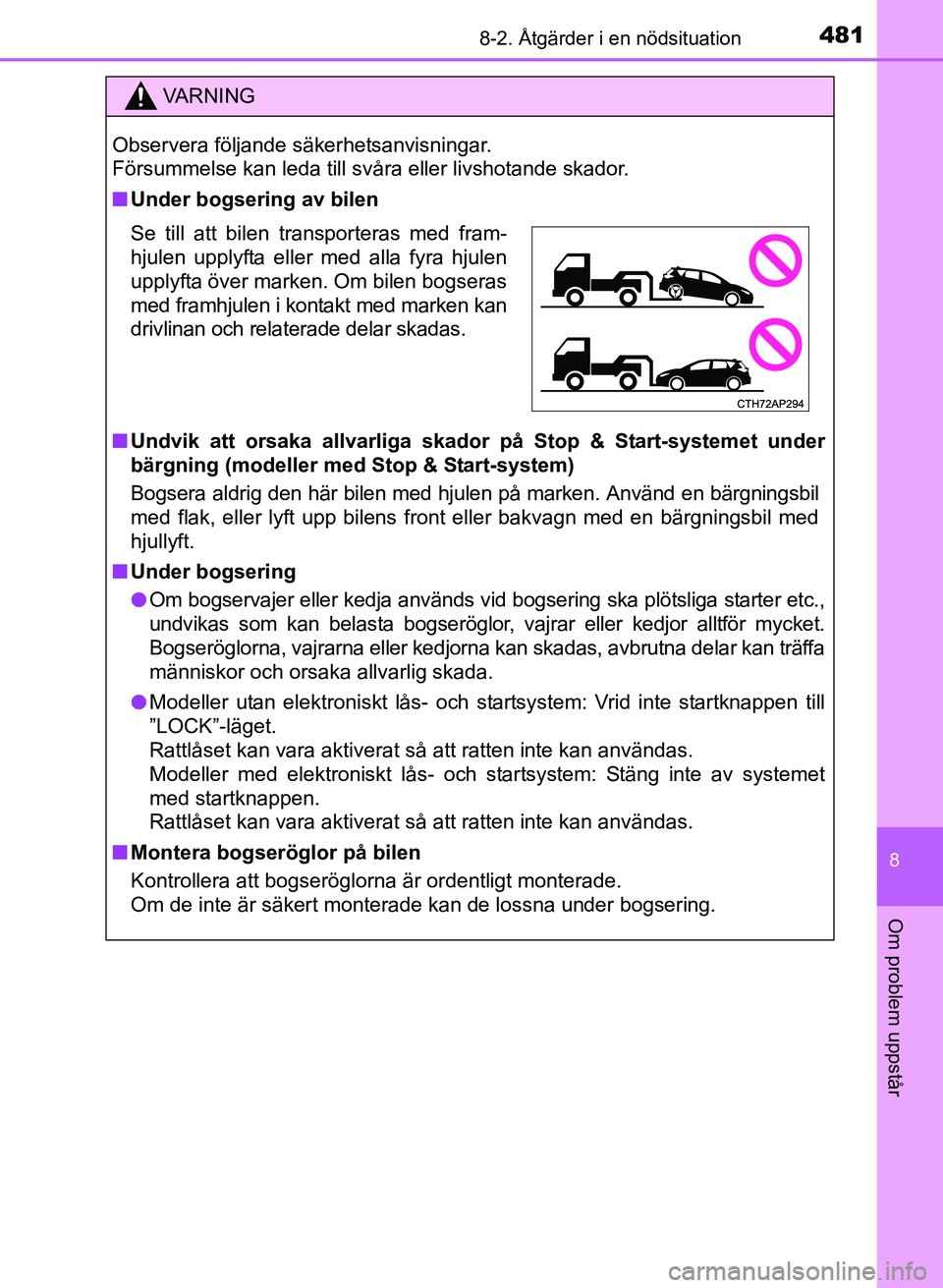

4818-2. Åtgärder i en nödsituation
OM12K97SE
8
Om problem uppstår
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
nUnder bogsering av bilen
n Undvik att orsaka allvarliga skador på Stop & Start-systemet under
bärgning (modeller me d Stop & Start-system)
Bogsera aldrig den här bilen med hjulen på marken. Använd en bärgningsbil
med flak, eller lyft upp bilens front eller bakvagn med en bärgningsbil med
hjullyft.
n Under bogsering
l Om bogservajer eller kedja används vid bogsering ska plötsliga starter etc.,
undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför mycket.
Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna delar kan träffa
människor och orsaka allvarlig skada.
l Modeller utan elektroniskt lås- och startsystem: Vrid inte startknappen till
”LOCK”-läget.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
Modeller med elektroniskt lås- och startsystem: Stäng inte av systemet
med startknappen.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
n Montera bogseröglor på bilen
Kontrollera att bogseröglorna är ordentligt monterade.
Om de inte är säkert monterade kan de lossna under bogsering.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med framhjulen i kontakt med marken kan
drivlinan och relaterade delar skadas.
OM12K97SE_Auris.book Page 481 Tuesday, September 20, 2016 3:02 PM

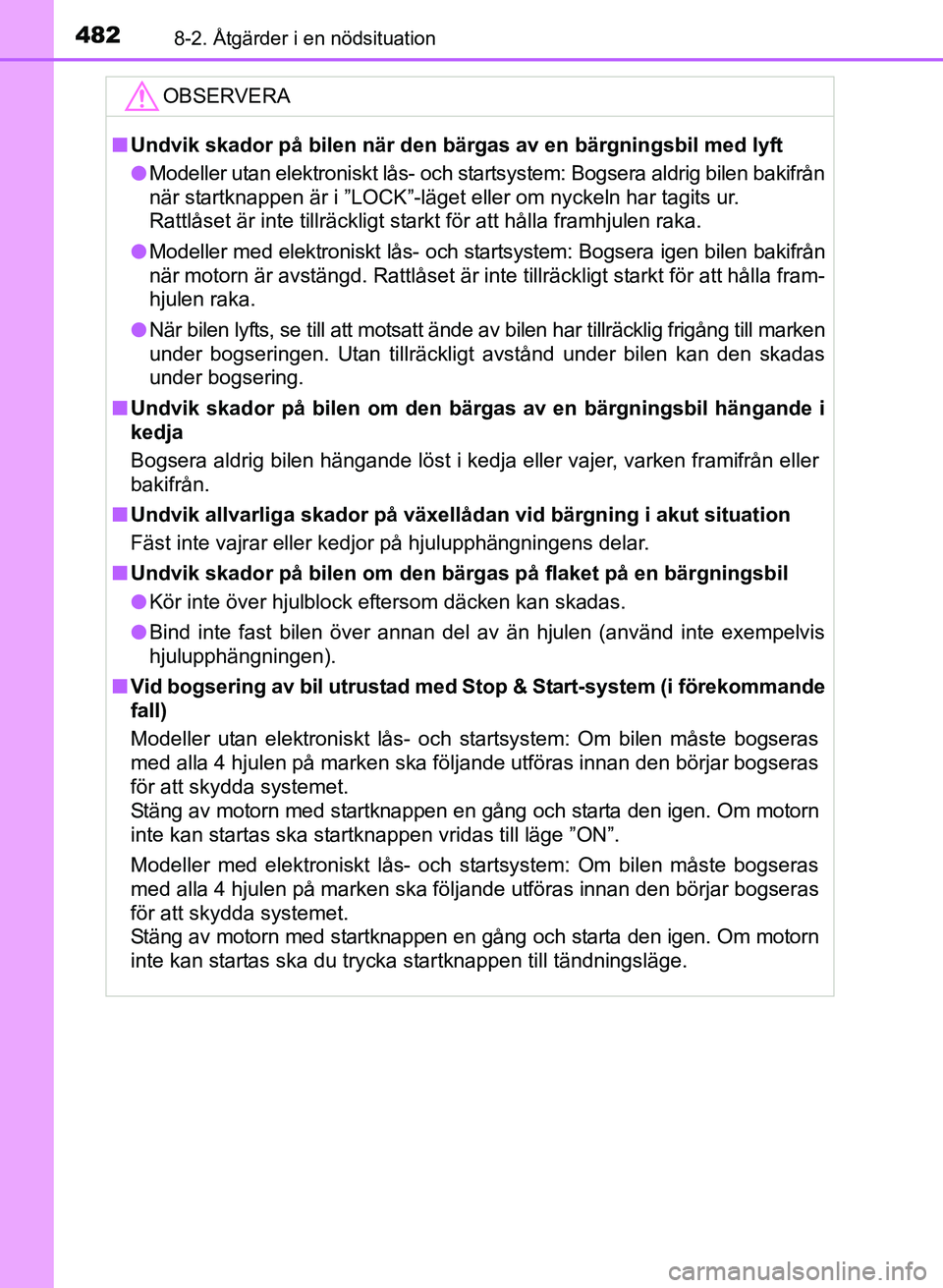

4828-2. Åtgärder i en nödsituation
OM12K97SE
OBSERVERA
nUndvik skador på bilen när den bärgas av en bärgningsbil med lyft
l Modeller utan elektroniskt lås- och startsystem: Bogsera aldrig bilen bakifrån
när startknappen är i ”LOCK”-läget eller om nyckeln har tagits ur.
Rattlåset är inte tillräckligt starkt för att hålla framhjulen raka.
l Modeller med elektroniskt lås- och startsystem: Bogsera igen bilen bakifrån
när motorn är avstängd. Rattlåset är inte tillräckligt starkt för att hålla fram-
hjulen raka.
l När bilen lyfts, se till att motsatt ände av bilen har tillräcklig frigång till marken
under bogseringen. Utan tillräckligt avstånd under bilen kan den skadas
under bogsering.
n Undvik skador på bilen om den bä rgas av en bärgningsbil hängande i
kedja
Bogsera aldrig bilen hängande löst i kedja eller vajer, varken framifrån eller
bakifrån.
n Undvik allvarliga skador på växellådan vid bärgning i akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
n Undvik skador på bilen om den bärgas på flaket på en bärgningsbil
l Kör inte över hjulblock eftersom däcken kan skadas.
l Bind inte fast bilen över annan del av än hjulen (använd inte exempelvis
hjulupphängningen).
n Vid bogsering av bil utrustad med Stop & Start-system (i förekommande
fall)
Modeller utan elektroniskt lås- och startsystem: Om bilen måste bogseras
med alla 4 hjulen på marken ska följande utföras innan den börjar bogseras
för att skydda systemet.
Stäng av motorn med startknappen en gång och starta den igen. Om motorn
inte kan startas ska startknappen vridas till läge ”ON”.
Modeller med elektroniskt lås- och startsystem: Om bilen måste bogseras
med alla 4 hjulen på marken ska följande utföras innan den börjar bogseras
för att skydda systemet.
Stäng av motorn med startknappen en gång och starta den igen. Om motorn
inte kan startas ska du trycka startknappen till tändningsläge.
OM12K97SE_Auris.book Page 482 Tuesday, September 20, 2016 3:02 PM

4878-2. Åtgärder i en nödsituation
OM12K97SE
8
Om problem uppstår
(Tänds)
SlirindikeringIndikerar funktionsstörning i:
• VSC (antisladdsystemet);
• TRC (antispinnsystemet); eller
• Hjälpsystem vid start i motlut
Lampan blinkar när VSC- eller TRC-systemet är i drift.
(Sid. 287)
 Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(I förekommande fall)
PCS, varningslampa
Om varningslampan blinkar (o ch en varningssummer hörs):
Indikerar funktionsstörning i PCS (aktivt krockskyddssystem)
 Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Om varningslampan tänds:
Indikerar att PCS (det aktiva krockskyddssystemet) är till-
fälligt ut funktion, möjligen på grund av följande:
• Delen av vindrutan kring frontsensorn är smutsig, immig eller täckt med kondens, is, dekaler etc.
 Ta bort smuts, imma, kondens, is, dekaler, etc.
(Sid. 211)
• Temperaturen i frontsensorn ligger utanför dess drifts- område
 Vänta en stund tills ytan kring frontsensorn har sval-
nat tillräckligt.
Om varningslampan tänds:
Endera VSC (antisladdsystemet) eller PCS (det aktiva
krockskyddssystemet) har inaktiverats eller båda har inak-
tiverats.
 Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( Sid. 213, 288)
(Blinkar)
(I förekommande fall)
Stop & Start-system avstängt, indikeringslampa
Indikerar en funktionsstörning i Stop & Start-systemet
(Avstängningsindikatorn för Stop & Start tänds när systemet
stängs av: Sid. 242)
 Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(I förekommande fall)
Bränslefilter, varningslampa
Indikerar att ansamlat vatten i bränslefiltret har nått speci-
ficerad nivå.
 Sid. 433
VarningslampaVarningslampa/Detaljer/Åtgärder
OM12K97SE_Auris.book Page 487 Tuesday, September 20, 2016 3:02 PM

5408-2. Åtgärder i en nödsituation
OM12K97SE

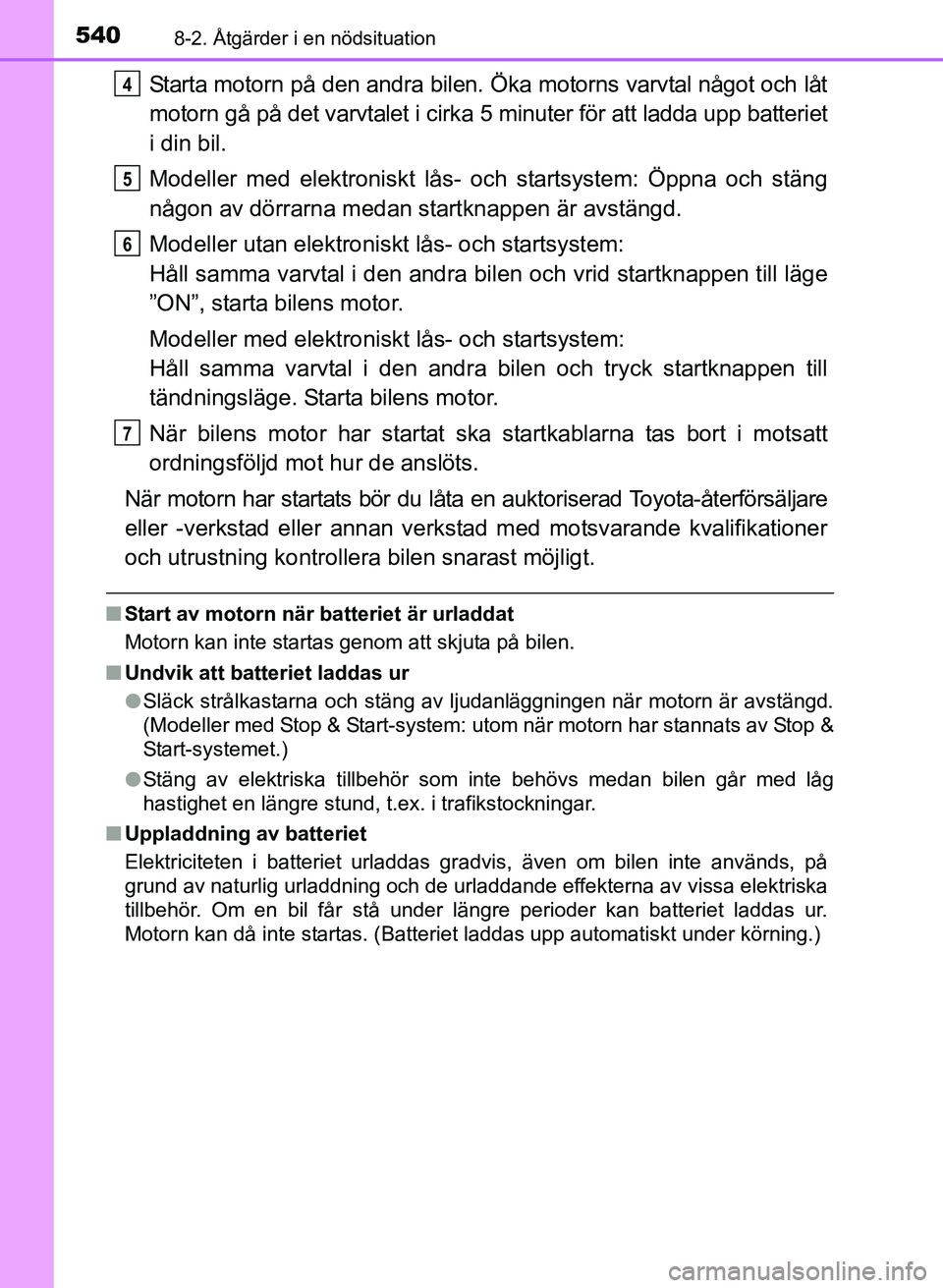

Starta motorn på den andra bilen. Öka motorns varvtal något och låt
motorn gå på det varvtalet i cirka 5 minuter för att ladda upp batteriet
i din bil.
Modeller med elektroniskt lås- och startsystem: Öppna och stäng
någon av dörrarna medan startknappen är avstängd.
Modeller utan elektroniskt lås- och startsystem:
Håll samma varvtal i den andra bi len och vrid startknappen till läge
”ON”, starta bilens motor.
Modeller med elektroniskt lås- och startsystem:
Håll samma varvtal i den andra bilen och tryck startknappen till
tändningsläge. Starta bilens motor.
När bilens motor har startat ska startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
När motorn har startats bör du låta en auktoriserad Toyota-återförsäljare
eller -verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen snarast möjligt.
n Start av motorn när ba tteriet är urladdat
Motorn kan inte startas genom att skjuta på bilen.
n Undvik att batteriet laddas ur
lSläck strålkastarna och stäng av ljudanläggningen när motorn är avstängd.
(Modeller med Stop & Start-system: utom när motorn har stannats av Stop &
Start-systemet.)
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg
hastighet en längre stund, t.ex. i trafikstockningar.
n Uppladdning av batteriet
Elektriciteten i batteriet urladdas gradvis, även om bilen inte används, på
grund av naturlig urladdning och de urladdande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre perioder kan batteriet laddas ur.
Motorn kan då inte startas. (Batteriet laddas upp automatiskt under körning.)
4
5
6
7
OM12K97SE_Auris.book Page 540 Tuesday, September 20, 2016 3:02 PM

5418-2. Åtgärder i en nödsituation
OM12K97SE
8
Om problem uppstår

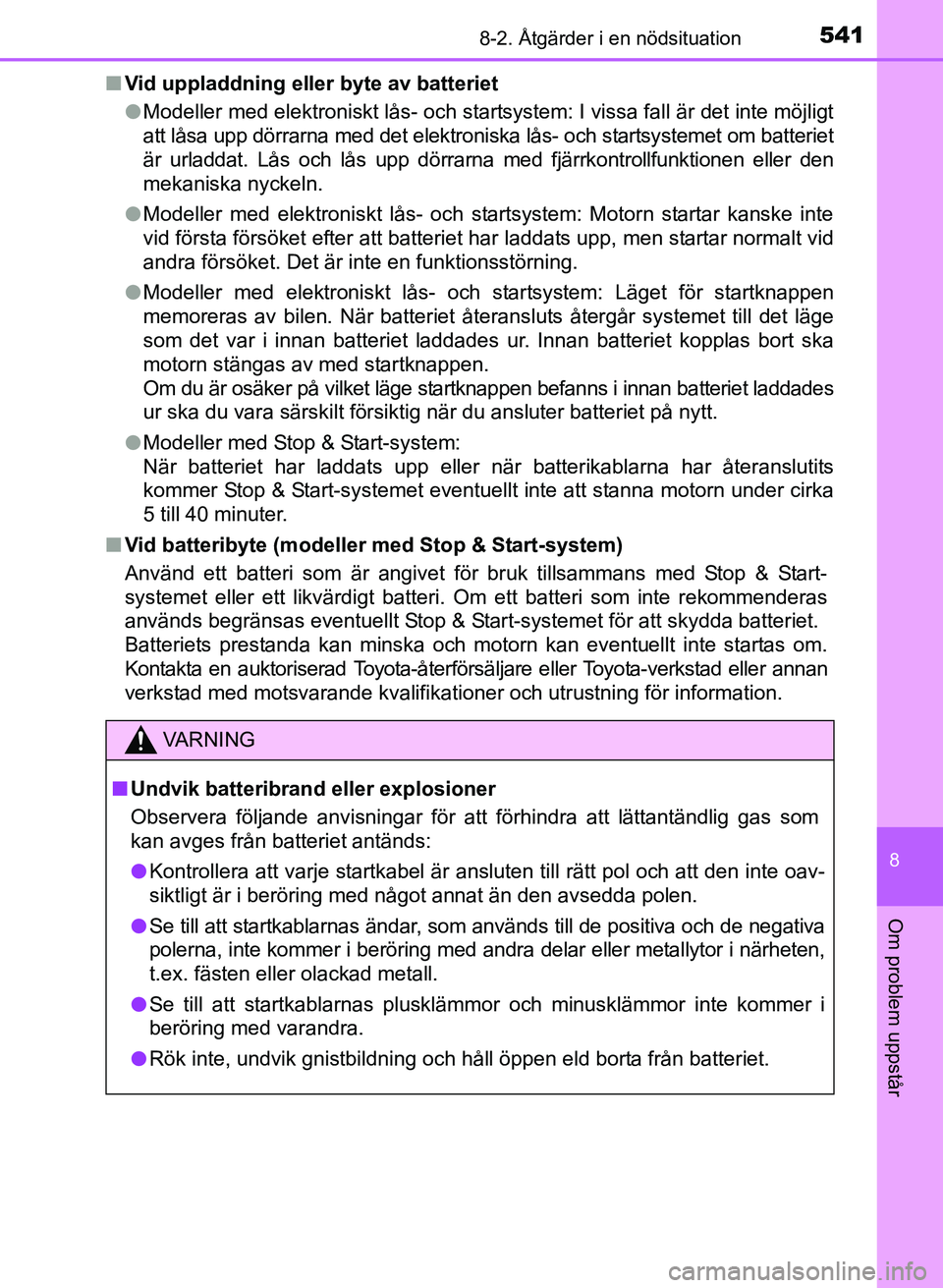

nVid uppladdning eller byte av batteriet
lModeller med elektroniskt lås- och startsystem: I vissa fall är det inte möjligt
att låsa upp dörrarna med det elektroniska lås- och startsystemet om batteriet
är urladdat. Lås och lås upp dörrarna med fjärrkontrollfunktionen eller den
mekaniska nyckeln.
l Modeller med elektroniskt lås- och startsystem: Motorn startar kanske inte
vid första försöket efter att batteriet har laddats upp, men startar normalt vid
andra försöket. Det är inte en funktionsstörning.
l Modeller med elektroniskt lås- och startsystem: Läget för startknappen
memoreras av bilen. När batteriet återansluts återgår systemet till det läge
som det var i innan batteriet laddades ur. Innan batteriet kopplas bort ska
motorn stängas av med startknappen.
Om du är osäker på vilket läge startknappen befanns i innan batteriet laddades
ur ska du vara särskilt försiktig när du ansluter batteriet på\
nytt.
l Modeller med Stop & Start-system:
När batteriet har laddats upp eller när batterikablarna har återanslutits
kommer Stop & Start-systemet eventuellt inte att stanna motorn under cirka
5 till 40 minuter.
n Vid batteribyte (modeller med Stop & Start-system)
Använd ett batteri som är angivet för bruk tillsammans med Stop & Start-
systemet eller ett likvärdigt batteri. Om ett batteri som inte rekommenderas
används begränsas eventuellt Stop & Start-systemet för att skydda batteriet.
Batteriets prestanda kan minska och motorn kan eventuellt inte startas om.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning för information.
VA R N I N G
nUndvik batteribrand eller explosioner
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från batteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de negativa
polerna, inte kommer i beröring med andra delar eller metallytor i närheten,
t.ex. fästen eller olackad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från batteriet.
OM12K97SE_Auris.book Page 541 Tuesday, September 20, 2016 3:02 PM
