5619-1. Specifikationer
OM12K97SE
9
Specifikationer
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgra den enligt SAE.
Nedre delen: ”Resource-
Conserving” betyder att oljan
har bränslebesparande och mil-
jöskyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.
8NR-FTS-motor
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” används i din Toyota. Använd “Toyota Genuine Motor Oil
SAE 0W-20 for Downsized Turbo Gasoline Engines”, som är godkänd
av Toyota, eller motsvarande som ska uppfylla följande kvalitet och
viskositet.
Oljekvalitet:
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” eller API grade SL “Energy-Conserving”, SM “Energy-Con-
serving” eller SN “Resource-Conserving”; eller ILSAC multigrade
motorolja
Viskositetsgrad:
SAE 0W-20 och 5W-30
1
2
OM12K97SE_Auris.book Page 561 Tuesday, September 20, 2016 3:02 PM

5629-1. Specifikationer
OM12K97SE
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med “Toyota Genuine Motor Oil
SAE 0W-20 for Downsized
Turbo Gasoline Engines”. SAE
0W-20 är det bästa valet för
god bränsleekonomi och goda
startegenskaper i kallt väder.
Om SAE 0W-20-olja inte finns att få kan SAE 5W-30 användas.
Den bör emellertid ersättas med SAE 0W-20 vid nästa oljebyte.
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgr aden enligt SAE.
Nedre delen: ”Resource-
Conserving” betyder att oljan
har bränslebesparande och mil-
jöskyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.
Ungefärlig medeltemperatur fram
till nästa oljebyte
Rekommenderad
1
2
OM12K97SE_Auris.book Page 562 Tuesday, September 20, 2016 3:02 PM

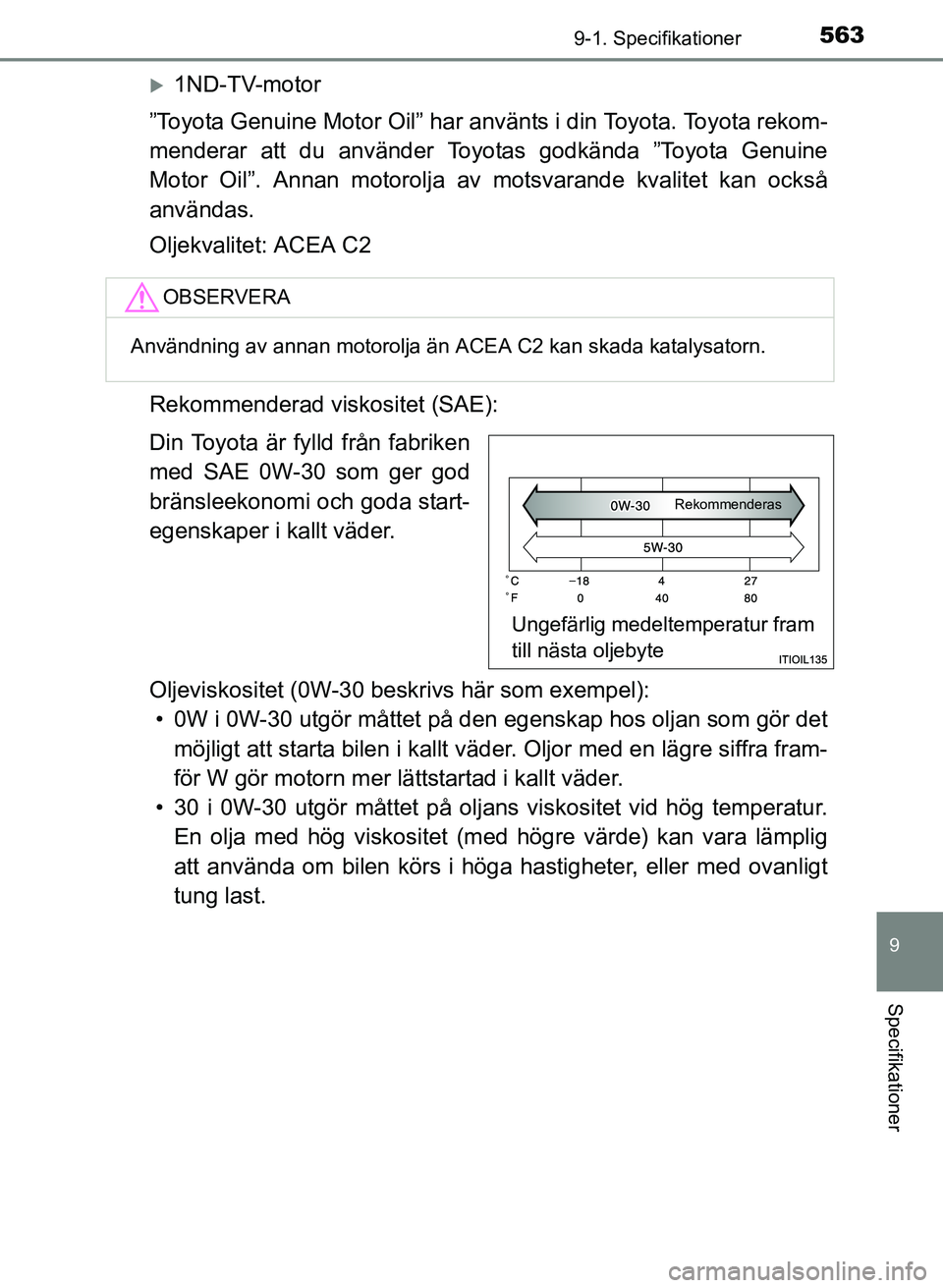

5639-1. Specifikationer
OM12K97SE
9
Specifikationer
1ND-TV-motor
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet: ACEA C2
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-30 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Oljeviskositet (0W-30 beskrivs här som exempel): • 0W i 0W-30 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 30 i 0W-30 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
OBSERVERA
Användning av annan motorolja än ACEA C2 kan skada katalysatorn.
Ungefärlig medeltemperatur fram
till nästa oljebyte
Rekommenderas
OM12K97SE_Auris.book Page 563 Tuesday, September 20, 2016 3:02 PM

5649-1. Specifikationer
OM12K97SE
1WW-motor
Toyota rekommenderar ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engi nes”. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer beträffande användning av annan
godkänd motorolja av motsvarande kvalitet.
OBSERVERA
n Undvika skada på motorn
l Användning av andra motoroljor än ”Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” eller andra godkända
motoroljor kan orsaka skador på motorn.
l Om godkända motoroljor inte finns tillgängliga kan upp till 1 liter av följande
oljor användas: ACEA C3-oljor.
Bekräfta att viskositetsgraden är SAE 0W-40, 0W-30, 5W-40 eller 5W30.
Andra viskositeter kan skada motorn.
OM12K97SE_Auris.book Page 564 Tuesday, September 20, 2016 3:02 PM

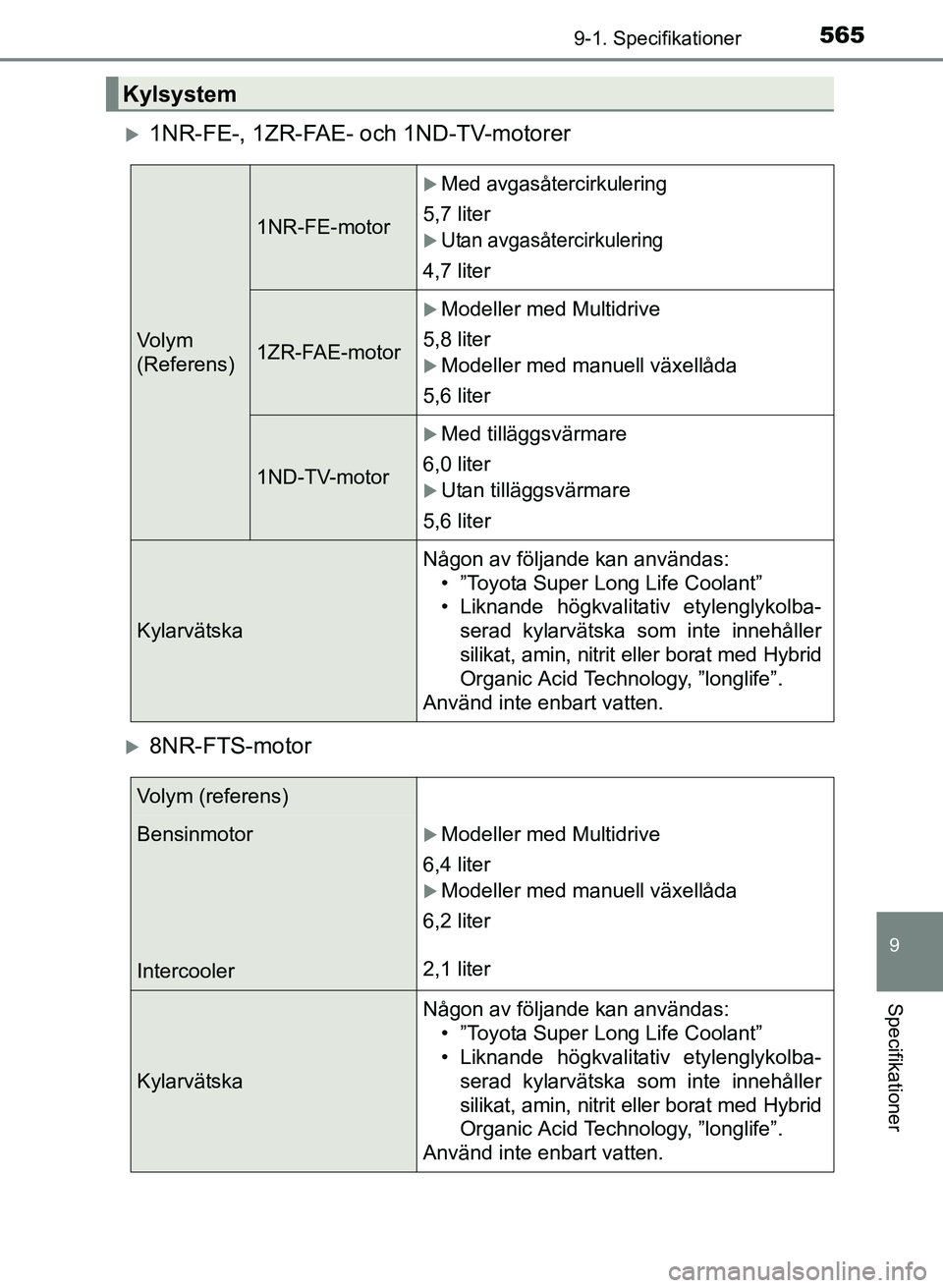

5659-1. Specifikationer
OM12K97SE
9
Specifikationer
1NR-FE-, 1ZR-FAE- och 1ND-TV-motorer
8NR-FTS-motor
Kylsystem
Vo l y m
(Referens)
1NR-FE-motor
Med avgasåtercirkulering
5,7 liter
Utan avgasåtercirkulering
4,7 liter
1ZR-FAE-motor
Modeller med Multidrive
5,8 liter
Modeller med manuell växellåda
5,6 liter
1ND-TV-motor
Med tilläggsvärmare
6,0 liter
Utan tilläggsvärmare
5,6 liter
Kylarvätska Någon av följande kan användas:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba- serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med Hybrid
Organic Acid Technology, ”longlife”.
Använd inte enbart vatten.
Volym (referens)
Bensinmotor
IntercoolerModeller med Multidrive
6,4 liter
Modeller med manuell växellåda
6,2 liter
2,1 liter
Kylarvätska Någon av följande kan användas:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba- serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med Hybrid
Organic Acid Technology, ”longlife”.
Använd inte enbart vatten.
OM12K97SE_Auris.book Page 565 Tuesday, September 20, 2016 3:02 PM

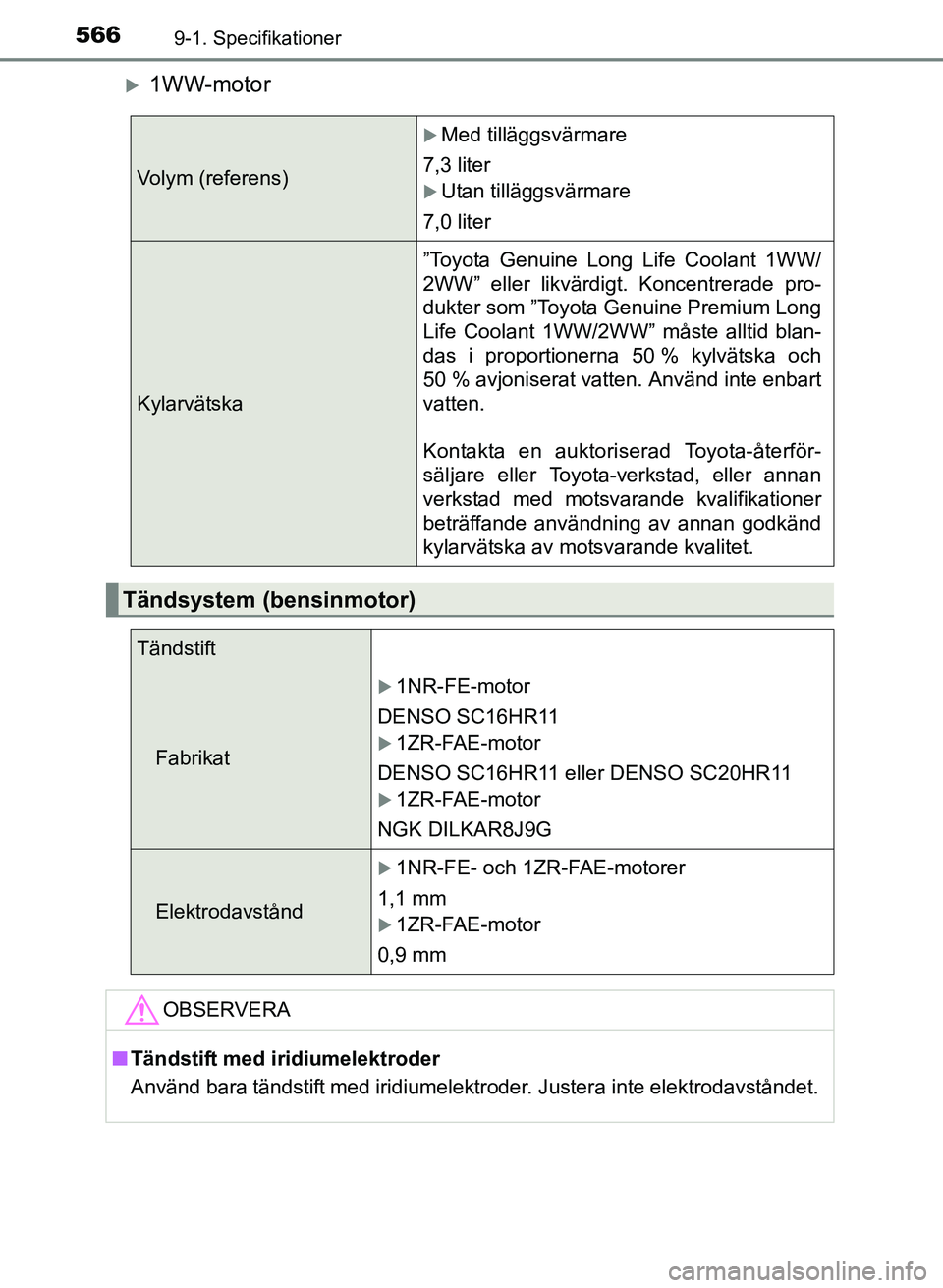

5669-1. Specifikationer
OM12K97SE
1WW-motor
Volym (referens)
Med tilläggsvärmare
7,3 liter
Utan tilläggsvärmare
7,0 liter
Kylarvätska ”Toyota Genuine Long Life Coolant 1WW/
2WW” eller likvärdigt. Koncentrerade pro-
dukter som ”Toyota Genuine Premium Long
Life Coolant 1WW/2WW” måste alltid blan-
das i proportionerna 50 % kylvätska och
50 % avjoniserat vatten. Använd inte enbart
vatten.
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer
beträffande användning av annan godkänd
kylarvätska av motsvarande kvalitet.
Tändsystem (bensinmotor)
Tändstift
Fabrikat
1NR-FE-motor
DENSO SC16HR11
1ZR-FAE-motor
DENSO SC16HR11 eller DENSO SC20HR11
1ZR-FAE-motor
NGK DILKAR8J9G
Elektrodavstånd
1NR-FE- och 1ZR-FAE-motorer
1,1 mm
1ZR-FAE-motor
0,9 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM12K97SE_Auris.book Page 566 Tuesday, September 20, 2016 3:02 PM

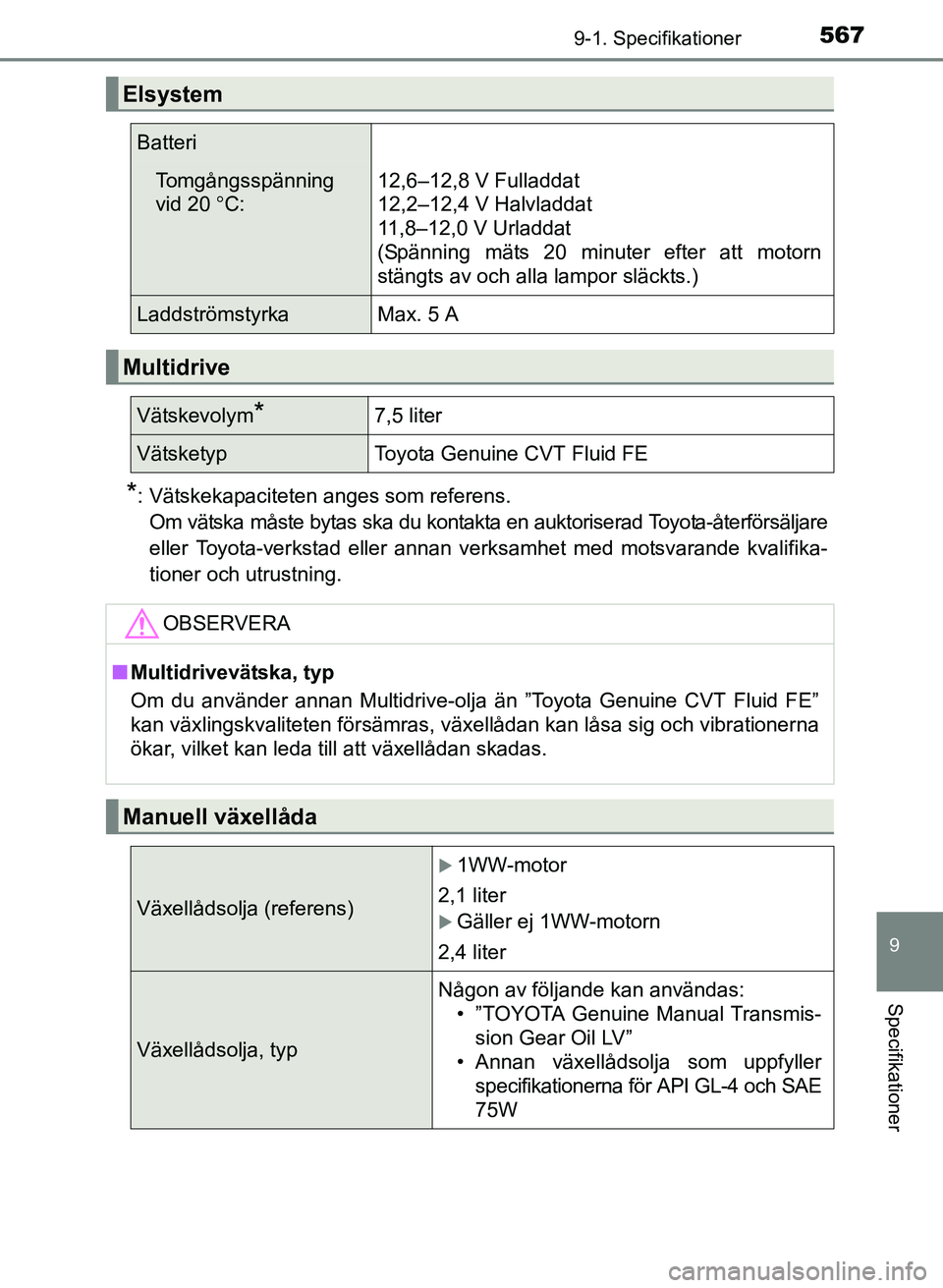

5679-1. Specifikationer
OM12K97SE
9
Specifikationer
*: Vätskekapaciteten anges som referens. Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verksamhet med motsvarande kvalifika-
tioner och utrustning.
Elsystem
Batteri
Tomgångsspänning
vid 20  C: 12,6–12,8 V Fulladdat
12,2–12,4 V Halvladdat
11,8–12,0 V Urladdat
(Spänning mäts 20 minuter efter att motorn
stängts av och alla lampor släckts.)
LaddströmstyrkaMax. 5 A
Multidrive
Vätskevolym*7,5 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
n
Multidrivevätska, typ
Om du använder annan Multidrive-olja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
Manuell växellåda
Växellådsolja (referens)
1WW-motor
2,1 liter
Gäller ej 1WW-motorn
2,4 liter
Växellådsolja, typ Någon av följande kan användas:
• ”TOYOTA Genuine Manual Transmis-sion Gear Oil LV”
• Annan växellådsolja som uppfyller
specifikationerna för API GL-4 och SAE
75W
OM12K97SE_Auris.book Page 567 Tuesday, September 20, 2016 3:02 PM

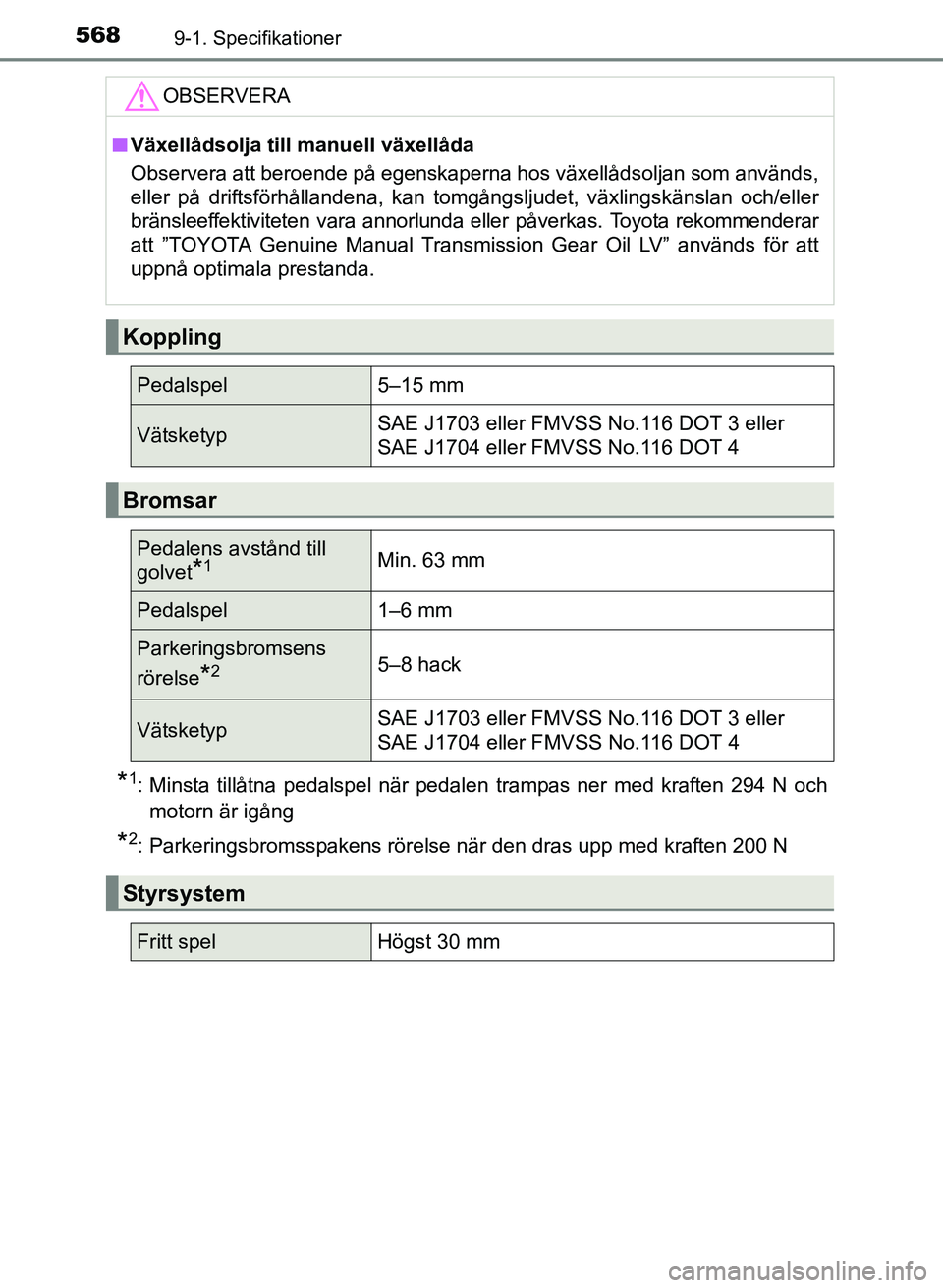

5689-1. Specifikationer
OM12K97SE
*1: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 294 N ochmotorn är igång
*2: Parkeringsbromsspakens rörelse när den dras upp med kraften 200 N
OBSERVERA
n Växellådsolja till manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommenderar
att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för att
uppnå optimala prestanda.
Koppling
Pedalspel 5–15 mm
VätsketypSAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
Bromsar
Pedalens avstånd till
golvet
*1Min. 63 mm
Pedalspel
1–6 mm
Parkeringsbromsens
rörelse
*25–8 hack
VätsketypSAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM12K97SE_Auris.book Page 568 Tuesday, September 20, 2016 3:02 PM

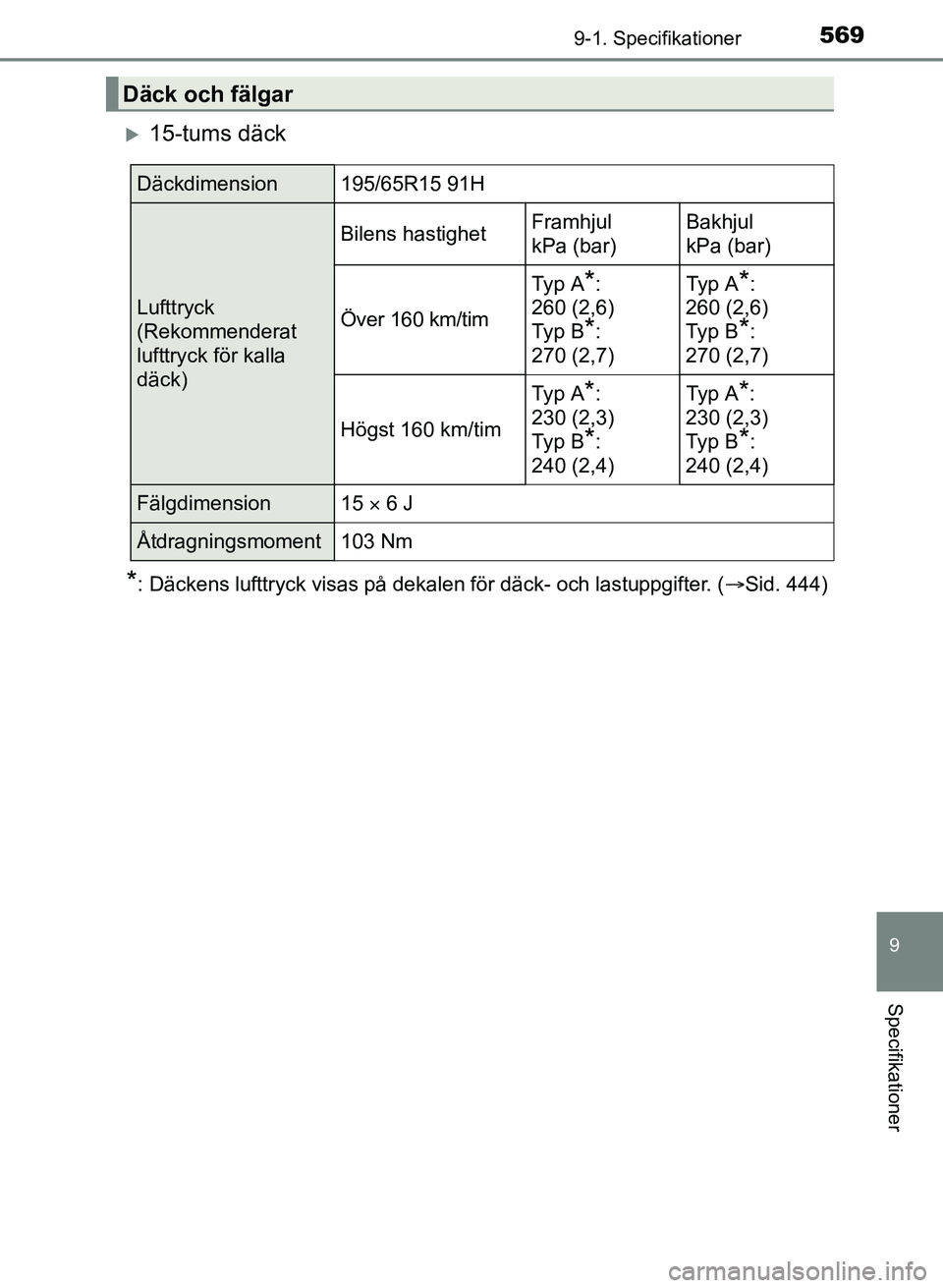

5699-1. Specifikationer
OM12K97SE
9
Specifikationer
15-tums däck
*: Däckens lufttryck visas på dekalen för däck- och lastuppgifter. (Sid. 444)
Däck och fälgar
Däckdimension195/65R15 91H
Lufttryck
(Rekommenderat
lufttryck för kalla
däck)
Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
Högst 160 km/tim
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Fälgdimension15  6 J
Åtdragningsmoment103 Nm
OM12K97SE_Auris.book Page 569 Tuesday, September 20, 2016 3:02 PM

5709-1. Specifikationer
OM12K97SE
16-tums och 17-tumsdäck
Nödhjul
nVid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
Däckdimension205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Lufttryck
(Rekommenderat
lufttryck för kalla
däck)Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim260 (2,6)260 (2,6)
Högst 160 km/tim230 (2,3)230 (2,3)
Fälgdimension16  6 1/2 J (16-tumsdäck,
17  7 J (17-tumsdäck)
Åtdragningsmoment103 Nm
DäckdimensionT125/70D17 98M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17  4 T
Åtdragningsmoment103 Nm
OM12K97SE_Auris.book Page 570 Tuesday, September 20, 2016 3:02 PM
