3134-6. Utilização dos sistemas de assistência à condução
4
Condução
■O sensor Toyota de assistência ao estacionamento pode ser operado
quando
Veículos sem sistema de chave inteligente para entrada e arranque
O interruptor do motor está na posição "ON".
Veículos com sistema de chave inteligente para entrada e arranque
O interruptor do motor está no modo IGNITION ON.
●Sensores da frente
• Veículos com caixa de velocidades Multidrive:
A alavanca de velocidades está numa posição diferente de P.
• Veículos com caixa de velocidades manual:
O travão de estacionamento não está aplicado.
• A velocidade do veículo é inferior a cerca de 10 km/h
(A qualquer velocidade quando a alavanca de velocidades está em R).
●Sensores traseiros:
A alavanca de velocidades está em R.
■Informação referente à deteção do sensor
●Certas condições do veículo e ambiente circundante poderão afetar a capa-
cidade do sensor na deteção correta de obstáculos. A seguir listam-se
alguns exemplos.
• Sujidade, neve ou gelo no sensor.
• O sensor está congelado.
• O sensor está coberto por algo.
• O veículo encontra-se consideravelmente inclinado para um lado.
• Em estradas com muitas lombas, num declive, sobre gravilha ou sobre
relva.
• A área circundante ao veículo é ruidosa devido às buzinas dos veículos,
motores de motociclos, travões pneumáticos de veículos pesados, ou
outro tipo de ruído produzido por ondas ultrassónicas.
• A existência de um outro veículo, nas proximidades, equipado com sen-
sores de assistência ao estacionamento.
• O sensor foi revestido por uma camada de spray ou chuva intensa.
• O veículo está equipado com um guarda-lamas ou uma antena de rádio.
• Os olhais de reboque estão instalados.
• O para-choques ou o sensor recebe um forte impacto.
• O veículo está a aproximar-se de um passeio alto ou curvado.
• Sob luz do sol forte ou frio intenso.
• Foi instalada uma suspensão que não seja genuína Toyota (suspensão
rebaixada, etc.)
Além destes exemplos, há alturas em que, devido às suas formas, os sinais
e outros objetos podem ser incorretamente detetados pelo sensor, dete-
tando-os mais perto do que na realidade estão.

3144-6. Utilização dos sistemas de assistência à condução
●A forma do obstáculo pode impedir que o sensor o detete. Tome a devida
atenção aos seguintes obstáculos:
• Fios elétricos, vedações, cordas, etc.
• Algodão, neve e outros materiais que absorvem ondas sonoras
• Objetos de ângulos pontiagudos
• Obstáculos baixos
• Obstáculos altos, com partes superiores salientes na direção do seu veí-
culo.
■Se a mensagem "Clean sonar" for exibida no mostrador de informações
múltiplas
Um sensor pode estar sujo ou coberto com gelo ou neve. Neste caso, limpe
o sensor e o sistema deve voltar ao normal.
Se um sensor estiver congelado devido a baixas temperaturas, pode ser exi-
bida uma mensagem ou um obstáculo pode não ser detetado. Quando o
sensor descongela, o sistema deve voltar ao normal.
■Se a mensagem "Clean sonar system" for exibida no mostrador de infor-
mações múltiplas
O sistema pode não funcionar devido a avaria de um sensor.
Leve o veículo para inspeção a um concessionário ou reparador Toyota auto-
rizado ou a outro profissional devidamente qualificado e equipado.
AV I S O
■Cuidados a ter na utilização do sensor Toyota de assistência ao estaci-
onamento
Observe as seguintes precauções.
Não o fazer pode resultar na perda de capacidade para conduzir o veículo
com segurança e poderá causar um acidente.
●Não utilize o sensor em velocidades superiores a 10 km/h.
●Não afixe nenhum tipo de acessórios dentro da área de deteção do sen-
sor.
ATENÇÃO
■Notas sobre o sensor Toyota de assistência ao estacionamento
●Não aplique jatos ou vapores intensos de água na área do sensor. Tal
pode contribuir para a avaria do sensor.
●Se o seu veículo estiver envolvido num acidente, tal afeta os sensores e
pode resultar numa falha do sistema.
Contacte um concessionário Toyota autorizado, reparador Toyota autori-
zado ou qualquer outro profissional devidamente qualificado e equipado.

3154-6. Utilização dos sistemas de assistência à condução
4
Condução
Interruptor do IPA-Simples
Mostrador
Indicador
IPA-Simples (Assistência inteligente ao
estacionamento simples)
∗
∗: Se equipado
O IPA-Simples é um sistema que auxilia nas operações de estacio-
namento paralelo. Quando estacionar entre dois veículos estaciona-
dos ou num espaço atrás de um veículo estacionado, os sensores
instalados nas partes laterais do para-choques da frente são utiliza-
dos para detetar um espaço no qual o veículo possa ser estacio-
nado. As operações de estacionamento são, então, assistidas pelo
funcionamento automático do volante da direção.
Detetar o espaço de estacionamento disponível
Estacionar o veículo num espaço de estacionamento detetado
*
Rodar o volante da direção para estacionar no espaço de estacio-
namento alvo
*
O estacionamento no espaço de estacionamento alvo está completo*
*
: O volante da direção é operado automaticamente.
Interruptor do IPA-Simples e mostrador de informações múlti-
plas
1
2
3
4
1
2
3

3194-6. Utilização dos sistemas de assistência à condução
4
Condução
Quando o sinal sonoro de aviso
do sensor traseiro de assistên-
cia ao estacionamento Toyota
soar continuamente, pare com-
pleta e imediatamente o veí-
culo.
O mostrador de informações múlti-
plas muda quando o sinal sonoro
de aviso começa a soar continua-
mente.
Engrene a alavanca de velocidades em D (caixa de velocidades
Multidrive), ou em 1 (caixa de velocidades manual).
Enquanto o volante da direção está a rodar mantenha o veículo completa-
mente parado.
Quando o volante da direção parar de rodar, mova o veículo para a frente
lentamente enquanto verifica a segurança da área à frente do veículo.
Quando o sinal sonoro de aviso
do sensor da frente de assis-
tência ao estacionamento
Toyota soar continuamente,
pare completa e imediatamente
o veículo.
O mostrador de informações múlti-
plas muda quando o sinal sonoro
de aviso começa a soar continua-
mente.
7
8
9

3264-6. Utilização dos sistemas de assistência à condução
■Quando utilizar o IPA-Simples continuamente
Quando o IPA-Simples é utilizado continuamente, a direção elétrica pode
sobreaquecer temporariamente e desativar ou cancelar o funcionamento do
IPA-Simples. Neste caso, aguarde alguns minutos antes de utilizar o IPA-
-Simples novamente.
■Funcionamento do sensor Toyota de assistência ao estacionamento
durante o funcionamento do IPA-Simples
Mesmo que o interruptor do sensor Toyota de assistência ao estacionamento
esteja desligado enquanto o IPA-Simples estiver ativo, o Sensor Toyota de
assistência ao estacionamento mantém-se em funcionamento. Neste caso,
quando o funcionamento do IPA-Simples for concluído ou cancelado, o sen-
sor Toyota de assistência ao estacionamento é desativado.
■Funcionamento do sistema Stop & Start durante o funcionamento do
IPA-Simples (veículos com sistema Stop & Start)
O sistema Stop & Start não funciona durante o funcionamento do IPA-Sim-
ples. Se o interruptor do IPA-Simples estiver ligado durante o funcionamento
do sistema Stop & Start, o funcionamento do sistema Stop & Start é cance-
lado.
■Quando a temperatura do habitáculo for elevada
Os sensores podem não funcionar devidamente quando a temperatura do
habitáculo estiver elevada por ter estacionado o veículo ao sol. Utilize o IPA-
-Simples depois do habitáculo arrefecer.
■Sensores utilizados pelo IPA-Simples
→P. 3 0 8
■Inicializar o IPA-Simples
Dentro de 15 segundos após ter ligado o interruptor do IPA-Simples, rode o
volante da direção completamente para a esquerda ou direita e depois para o
lado oposto.
Quando for exibido o ecrã de deteção do lugar de estacionamento, a iniciali-
zação está completa.
Se ao voltar a pressionar o interruptor do IPA-Simples aparecer no mostrador
de informações múltiplas, "IPA not available, stop the vehicle, turn wheel from
left end the right end", a inicialização falhou. Leve o veículo para inspeção a
um concessionário autorizado Toyota, reparador autorizado Toyota ou a
outro profissional igualmente qualificado e equipado.

3284-6. Utilização dos sistemas de assistência à condução
AV I S O
●Quando um veículo do qual a extremidade da frente/trás está acima da
área de deteção, tal como um camião, autocarro ou veículo com um braço
de reboque, atrelado, suporte para bicicletas, etc., está estacionado à
frente ou atrás do espaço de estacionamento.
●Se o para-choques da frente estiver danificado.
●Se o sensor estiver coberto pelo revestimento do para-choques da frente,
etc.
●Se um veículo ou obstáculo não estiverem numa posição adequada à
frente ou atrás do espaço de estacionamento.
■Precauções com o movimento automático do volante
Uma vez que o volante da direção se move automaticamente na função de
assistência ao estacionamento, esteja atento ao seguinte.
●Mantenha roupa tal como gravatas, lenços e mangas compridas afastada
do volante da direção, uma vez que esta pode ficar presa no mesmo.
Mantenha também as crianças afastadas do volante da direção.
●Se tiver unhas compridas, tenha cuidado para não se magoar quando o
volante da direção se mover.

3294-6. Utilização dos sistemas de assistência à condução
4
Condução
ATENÇÃO
■Quando utilizar o IPA-Simples
●Certifique-se que o espaço de estacionamento é adequado. (Largura do
espaço, inexistência de obstáculos, estado da superfície da estrada, etc.)
●O IPA-Simples não funciona devidamente se o veículo à frente ou atrás do
espaço de estacionamento se mover, ou se um obstáculo entrar no
espaço de estacionamento depois dos sensores terem detetado o espaço
de estacionamento. Verifique sempre a área circundante durante a opera-
ção de assistência ao estacionamento.
●Os sensores podem não conseguir detetar bermas. O veículo pode orien-
tar-se na direção da berma dependendo da situação, tal como se um veí-
culo à frente ou atrás do espaço de estacionamento fosse conduzido na
berma.
Verifique a área envolvente para evitar danificar os pneus e as jantes.
●Pode não ser possível estacionar o veículo num espaço de estaciona-
mento alvo se o veículo se mover para a frente com a alavanca de veloci-
dades em R, ou se mover para trás com a alavanca de velocidades noutra
posição que não R, tal como quando estaciona num declive.
●Quando fizer marcha-atrás, movimente
o veículo lentamente a fim de evitar que
a extremidade da frente do veículo
atinja um obstáculo à frente do veículo.
●Quando fizer marcha-atrás, movimente
o veículo lentamente a fim de evitar que
a extremidade da frente do veículo
atinja o veículo estacionado em frente
ao espaço de estacionamento.

4487-1. Cuidados e manutenção
AV I S O
■Quando limpar o para-brisas (veículos com limpa-para-brisas com sen-
sor de chuva)
• Quando a parte superior do para-brisas onde se encontra o sensor de
chuva é tocado com a mão
• Quando um pano molhado ou algo semelhante é colocado junto ao
sensor de chuva
• Se algo bate contra o para-brisas
• Se tocar diretamente no corpo do sensor de chuva ou se algo se esbar-
rar contra o sensor de chuva
●Área de instalação do sensor da frente no para-brisas: →P. 2 5 7
■Cuidados a ter com o tubo de escape
Os gases de escape fazem com que o tubo de escape fique bastante
quente.
Quando lavar o veículo, tenha cuidado para não tocar nos tubos de escape
até estes terem arrefecido o suficiente, uma vez que tocar nos tubos de
escape quentes poderá provocar queimaduras.
●Desligue o interruptor do limpa-vidros.
Se o interruptor do limpa-vidros estiver
em "AUTO", os limpa-vidros podem
entrar em funcionamento inesperada-
mente, nas seguintes situações, e tal
pode fazer com que as mãos fiquem
presas ou provocar outros ferimentos
graves bem como causar danos nas
escovas do limpa-vidros.
Desligado

4497-1. Cuidados e manutenção
7
Cuidados e manutenção
ATENÇÃO
■Para evitar a deterioração da pintura e a corrosão da carroçaria e dos
componentes (jantes de alumínio, etc.)
●Lave o veículo imediatamente, nos seguintes casos:
• Depois de circular junto à costa
• Depois de circular em estradas com sal
• Quando salpicos de alcatrão ou seiva de árvores estiverem presentes
na superfície pintada
• Se insetos mortos, resíduos de insetos ou dejetos de pássaros estive-
rem presentes na superfície pintada
• Depois de circular em áreas com muito fumo, fuligem, poeira, poeira
ferrosa e substâncias químicas
• Se o veículo estiver bastante sujo com poeira e lama
• Se líquidos, tais como benzina e gasolina, forem derramados sobre a
superfície pintada
●Se a pintura estiver lascada ou arranhada, mande-a reparar imediatamente.
●Para evitar corrosão nas jantes, remova qualquer sujidade e, quando as
guardar, armazene-as num local com pouca humidade.
■Limpeza das luzes exteriores
●Lave cuidadosamente. Não utilize substâncias orgânicas nem esfregue
com uma escova dura.
Tal pode danificar as superfícies das luzes.
●Não aplique cera na superfície das luzes.
A cera pode danificar as lentes.
■Para evitar danos nos braços do limpa-para-brisas
Quando levantar os braços do limpa-para-brisas, levante, em primeiro
lugar, o do lado do condutor e depois o do lado do passageiro. Quando vol-
tar a colocar os limpa-para-brisas na posição inicial, baixe em primeiro
lugar o do lado do passageiro.
■Quando utilizar a lavagem automática de veículos (veículos com limpa-
-para-brisas com sensor de chuva)
Coloque o limpa-para-brisas em off (desligado).
Se o modo "AUTO" for selecionado, o limpa-para-brisas pode entrar em
funcionamento e danificar as escovas.
■Quando utilizar uma máquina de lavagem automática de veículos de
alta pressão
Não leve o esguicho muito perto dos componentes seguintes (de cobertura
em borracha ou resina) ou conectores. Os componentes podem danificar-
-se se entrarem em contacto com a água a alta pressão.
• Peças relacionadas com a tração
• Peças da direção
• Peças da suspensão
• Peças dos travões

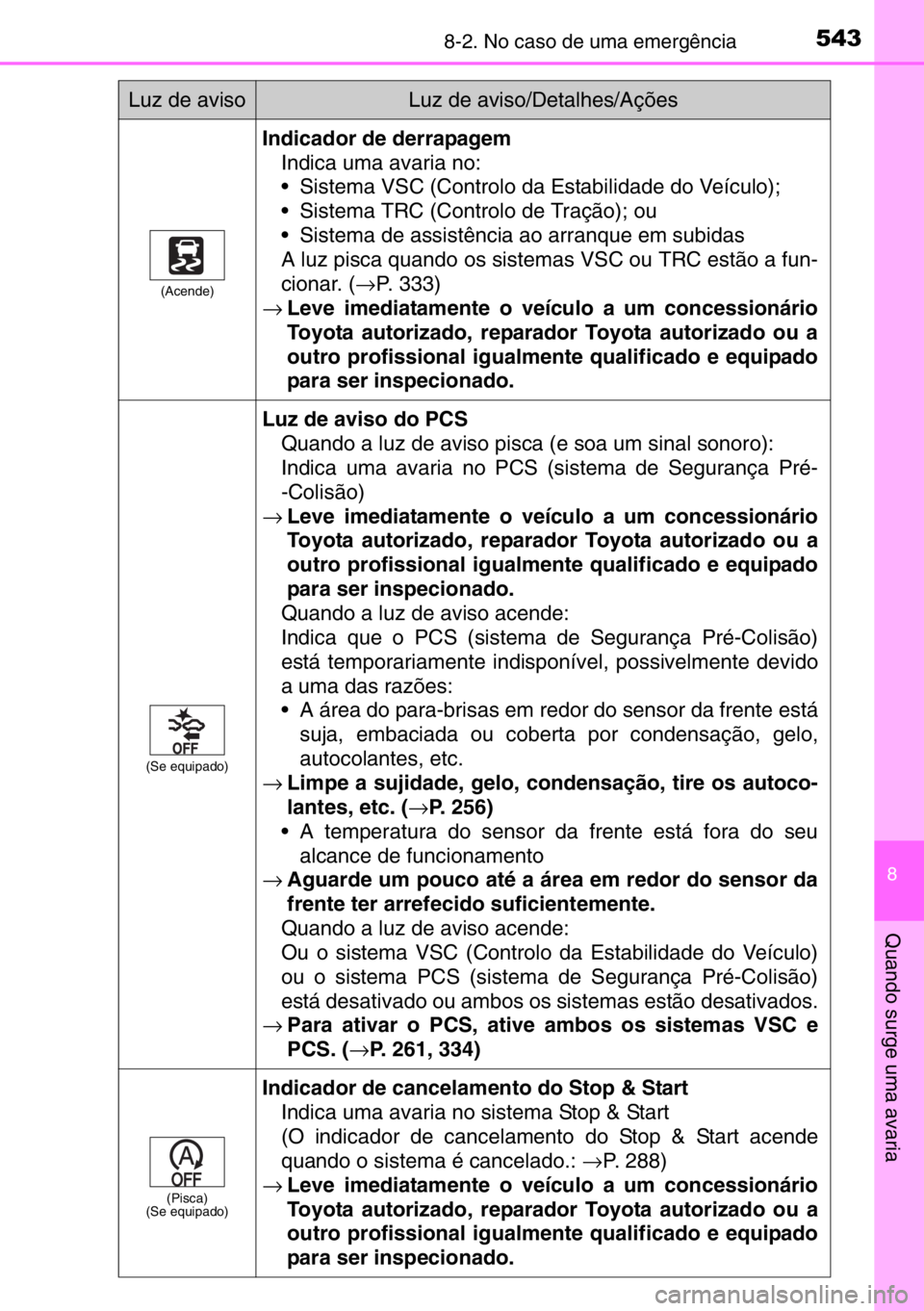

5438-2. No caso de uma emergência
8
Quando surge uma avaria
(Acende)
Indicador de derrapagem
Indica uma avaria no:
• Sistema VSC (Controlo da Estabilidade do Veículo);
• Sistema TRC (Controlo de Tração); ou
• Sistema de assistência ao arranque em subidas
A luz pisca quando os sistemas VSC ou TRC estão a fun-
cionar. (→P. 333)
→Leve imediatamente o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a
outro profissional igualmente qualificado e equipado
para ser inspecionado.
(Se equipado)
Luz de aviso do PCS
Quando a luz de aviso pisca (e soa um sinal sonoro):
Indica uma avaria no PCS (sistema de Segurança Pré-
-Colisão)
→Leve imediatamente o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a
outro profissional igualmente qualificado e equipado
para ser inspecionado.
Quando a luz de aviso acende:
Indica que o PCS (sistema de Segurança Pré-Colisão)
está temporariamente indisponível, possivelmente devido
a uma das razões:
• A área do para-brisas em redor do sensor da frente está
suja, embaciada ou coberta por condensação, gelo,
autocolantes, etc.
→Limpe a sujidade, gelo, condensação, tire os autoco-
lantes, etc. (→P. 256)
• A temperatura do sensor da frente está fora do seu
alcance de funcionamento
→Aguarde um pouco até a área em redor do sensor da
frente ter arrefecido suficientemente.
Quando a luz de aviso acende:
Ou o sistema VSC (Controlo da Estabilidade do Veículo)
ou o sistema PCS (sistema de Segurança Pré-Colisão)
está desativado ou ambos os sistemas estão desativados.
→Para ativar o PCS, ative ambos os sistemas VSC e
PCS. (→P. 261, 334)
(Pisca)
(Se equipado)
Indicador de cancelamento do Stop & Start
Indica uma avaria no sistema Stop & Start
(O indicador de cancelamento do Stop & Start acende
quando o sistema é cancelado.: →P. 288)
→Leve imediatamente o veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a
outro profissional igualmente qualificado e equipado
para ser inspecionado.
Luz de avisoLuz de aviso/Detalhes/Ações
