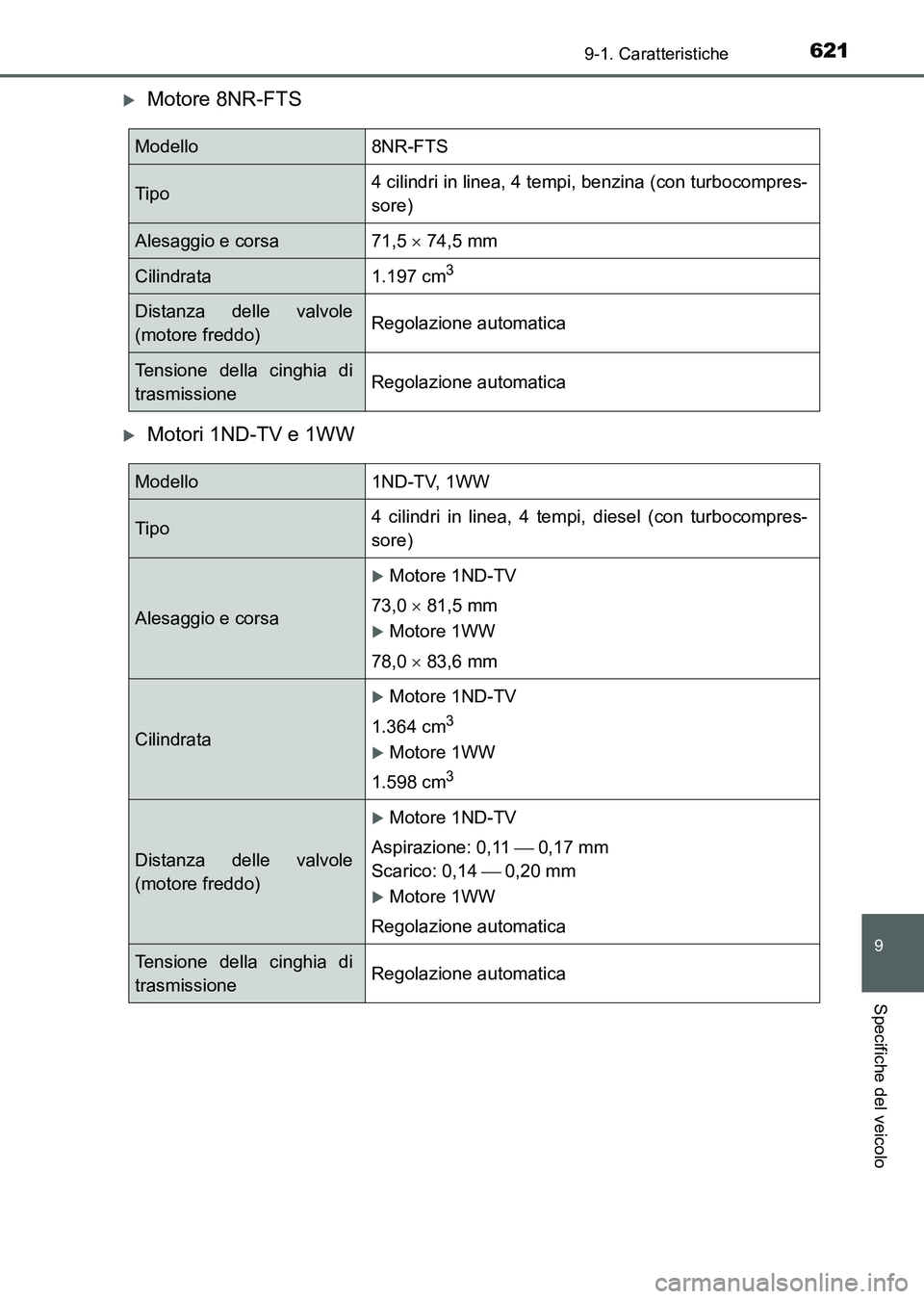

9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HB_EL (OM12L01L)
Motore 8NR-FTS
Motori 1ND-TV e 1WW
Modello 8NR-FTS
Tipo4 cilindri in linea, 4 tempi, benzina (con turbocompres-
sore)
Alesaggio e corsa 71,5  74,5 mm
Cilindrata 1.197 cm3
Distanza delle valvole
(motore freddo)Regolazione automatica
Tensione della cinghia di
trasmissioneRegolazione automatica
Modello 1ND-TV, 1WW
Tipo4 cilindri in linea, 4 tempi, diesel (con turbocompres-
sore)
Alesaggio e corsa
Motore 1ND-TV
73,0  81,5 mm
Motore 1WW
78,0  83,6 mm
Cilindrata
Motore 1ND-TV
1.364 cm
3
Motore 1WW
1.598 cm
3
Distanza delle valvole
(motore freddo)
Motore 1ND-TV
Aspirazione: 0,11 0,17 mm
Scarico: 0,14 0,20 mm
Motore 1WW
Regolazione automatica
Tensione della cinghia di
trasmissioneRegolazione automatica
UK AURIS_HB_OM_Italian_OM12L01L.book 621 ページ ２０１６年６月２８日　火曜日　午後５時１１分

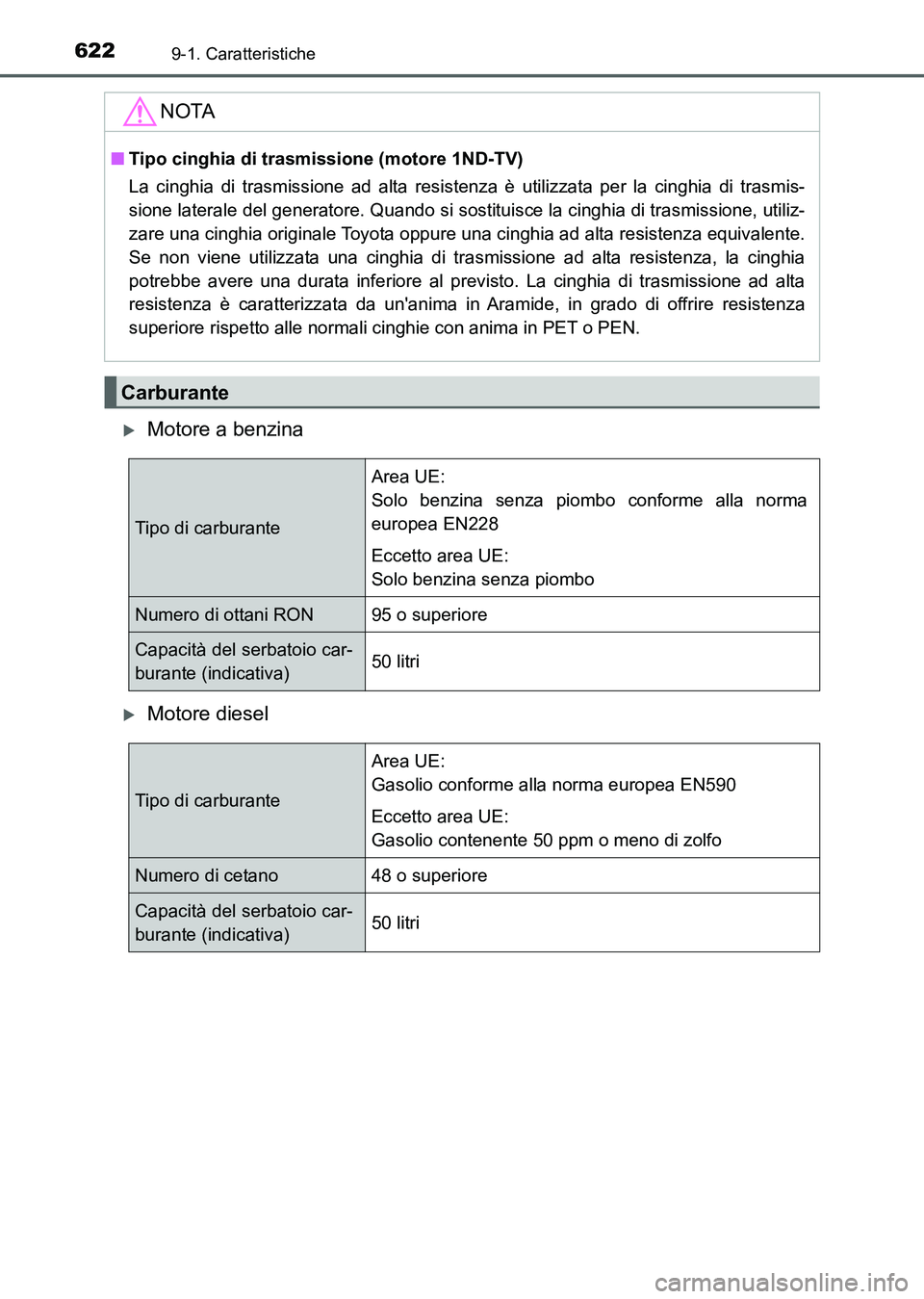

6229-1. Caratteristiche
UK_AURIS_HB_EL (OM12L01L)
Motore a benzina
Motore diesel
NOTA
■Tipo cinghia di trasmissione (motore 1ND-TV)
La cinghia di trasmissione ad alta resistenza è utilizzata per la cinghia di trasmis-
sione laterale del generatore. Quando si sostituisce la cinghia di trasmissione, utiliz-
zare una cinghia originale Toyota oppure una cinghia ad alta resistenza equivalente.
Se non viene utilizzata una cinghia di trasmissione ad alta resistenza, la cinghia
potrebbe avere una durata inferiore al previsto. La cinghia di trasmissione ad alta
resistenza è caratterizzata da un'anima in Aramide, in grado di offrire resistenza
superiore rispetto alle normali cinghie con anima in PET o PEN.
Carburante
Tipo di carburante
Area UE:
Solo benzina senza piombo conforme alla norma
europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani RON95 o superiore
Capacità del serbatoio car-
burante (indicativa)50 litri
Tipo di carburante
Area UE:
Gasolio conforme alla norma europea EN590
Eccetto area UE:
Gasolio contenente 50 ppm o meno di zolfo
Numero di cetano48 o superiore
Capacità del serbatoio car-
burante (indicativa)50 litri
UK AURIS_HB_OM_Italian_OM12L01L.book 622 ページ ２０１６年６月２８日　火曜日　午後５時１１分

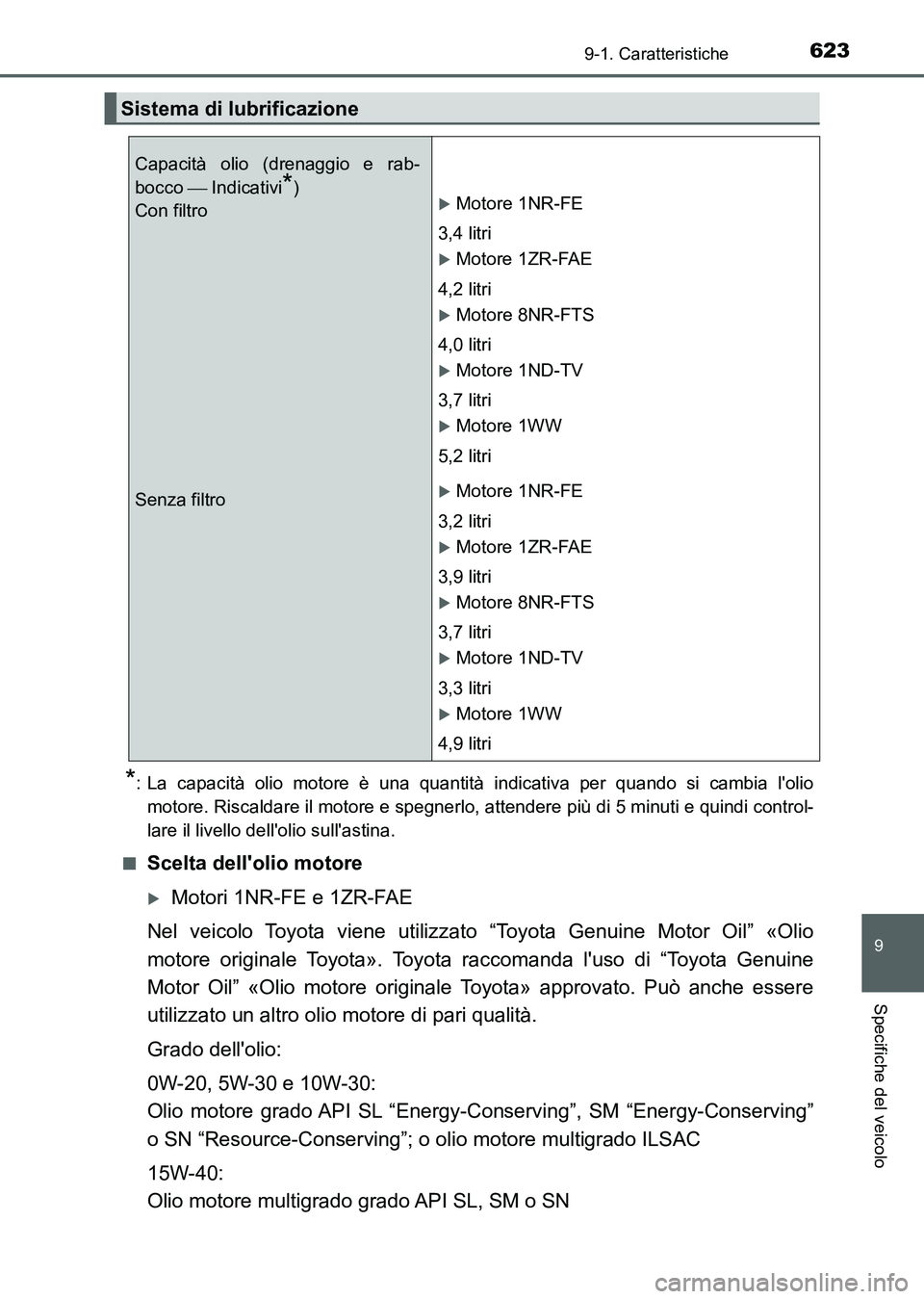

623
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HB_EL (OM12L01L)
*: La capacità olio motore è una quantità indicativa per quando si cambia l'olio
motore. Riscaldare il motore e spegnerlo, attendere più di 5 minuti e quindi control-
lare il livello dell'olio sull'astina.
■
Scelta dell'olio motore
Motori 1NR-FE e 1ZR-FAE
Nel veicolo Toyota viene utilizzato “Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota raccomanda l'uso di “Toyota Genuine
Motor Oil” «Olio motore originale Toyota» approvato. Può anche essere
utilizzato un altro olio motore di pari qualità.
Grado dell'olio:
0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving”; o olio motore multigrado ILSAC
15W-40:
Olio motore multigrado grado API SL, SM o SN
Sistema di lubrificazione
Capacità olio (drenaggio e rab-
bocco  Indicativi
*)
Con filtroMotore 1NR-FE
3,4 litri
Motore 1ZR-FAE
4,2 litri
Motore 8NR-FTS
4,0 litri
Motore 1ND-TV
3,7 litri
Motore 1WW
5,2 litri
Senza filtroMotore 1NR-FE
3,2 litri
Motore 1ZR-FAE
3,9 litri
Motore 8NR-FTS
3,7 litri
Motore 1ND-TV
3,3 litri
Motore 1WW
4,9 litri
UK AURIS_HB_OM_Italian_OM12L01L.book 623 ページ ２０１６年６月２８日　火曜日　午後５時１１分

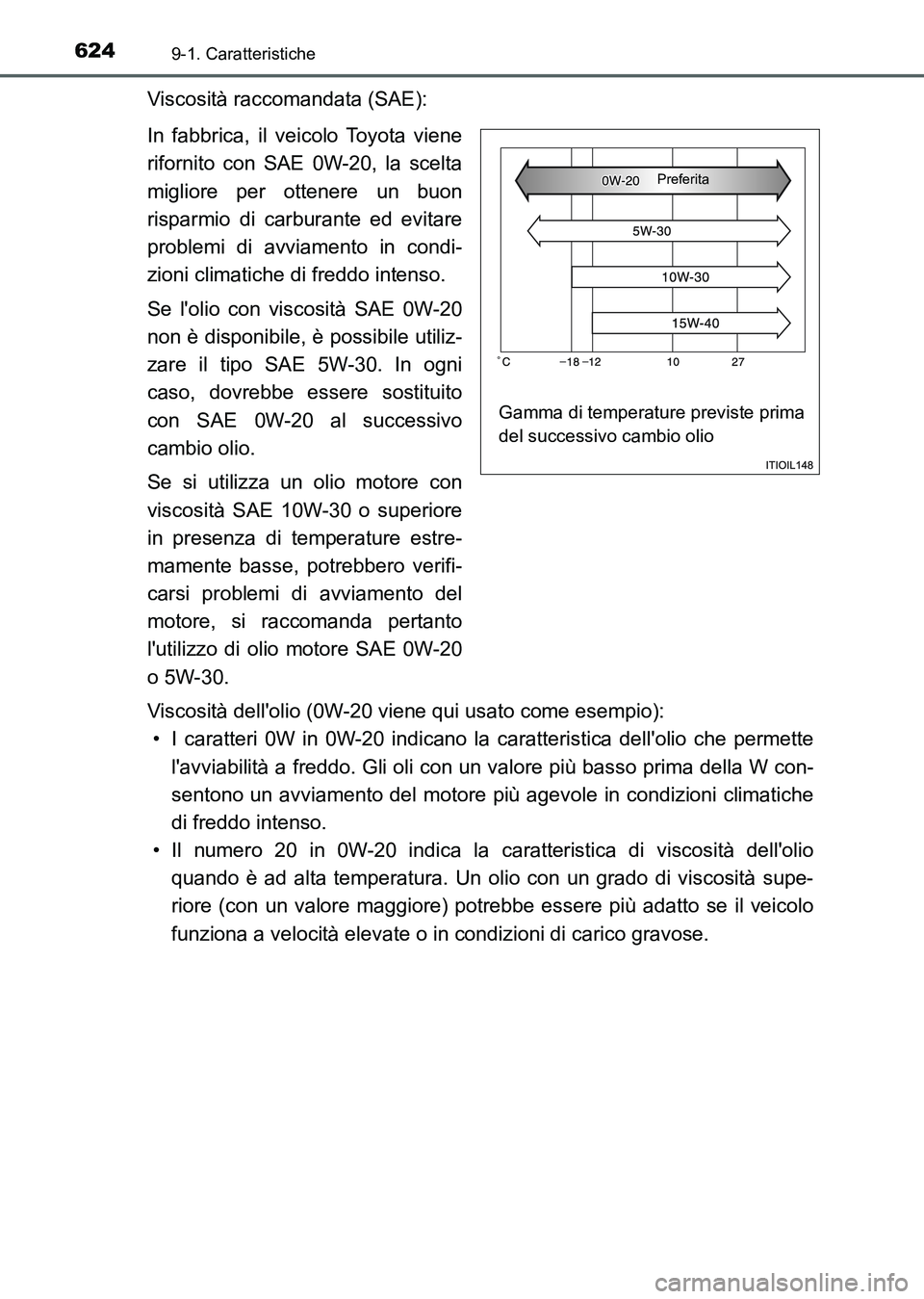

6249-1. Caratteristiche
UK_AURIS_HB_EL (OM12L01L)
Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con SAE 0W-20, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.
Se l'olio con viscosità SAE 0W-20
non è disponibile, è possibile utiliz-
zare il tipo SAE 5W-30. In ogni
caso, dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con
viscosità SAE 10W-30 o superiore
in presenza di temperature estre-
mamente basse, potrebbero verifi-
carsi problemi di avviamento del
motore, si raccomanda pertanto
l'utilizzo di olio motore SAE 0W-20
o 5W-30.
Viscosità dell'olio (0W-20 viene qui usato come esempio):
• I caratteri 0W in 0W-20 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il numero 20 in 0W-20 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
Gamma di temperature previste prima
del successivo cambio olio
Preferita
UK AURIS_HB_OM_Italian_OM12L01L.book 624 ページ ２０１６年６月２８日　火曜日　午後５時１１分

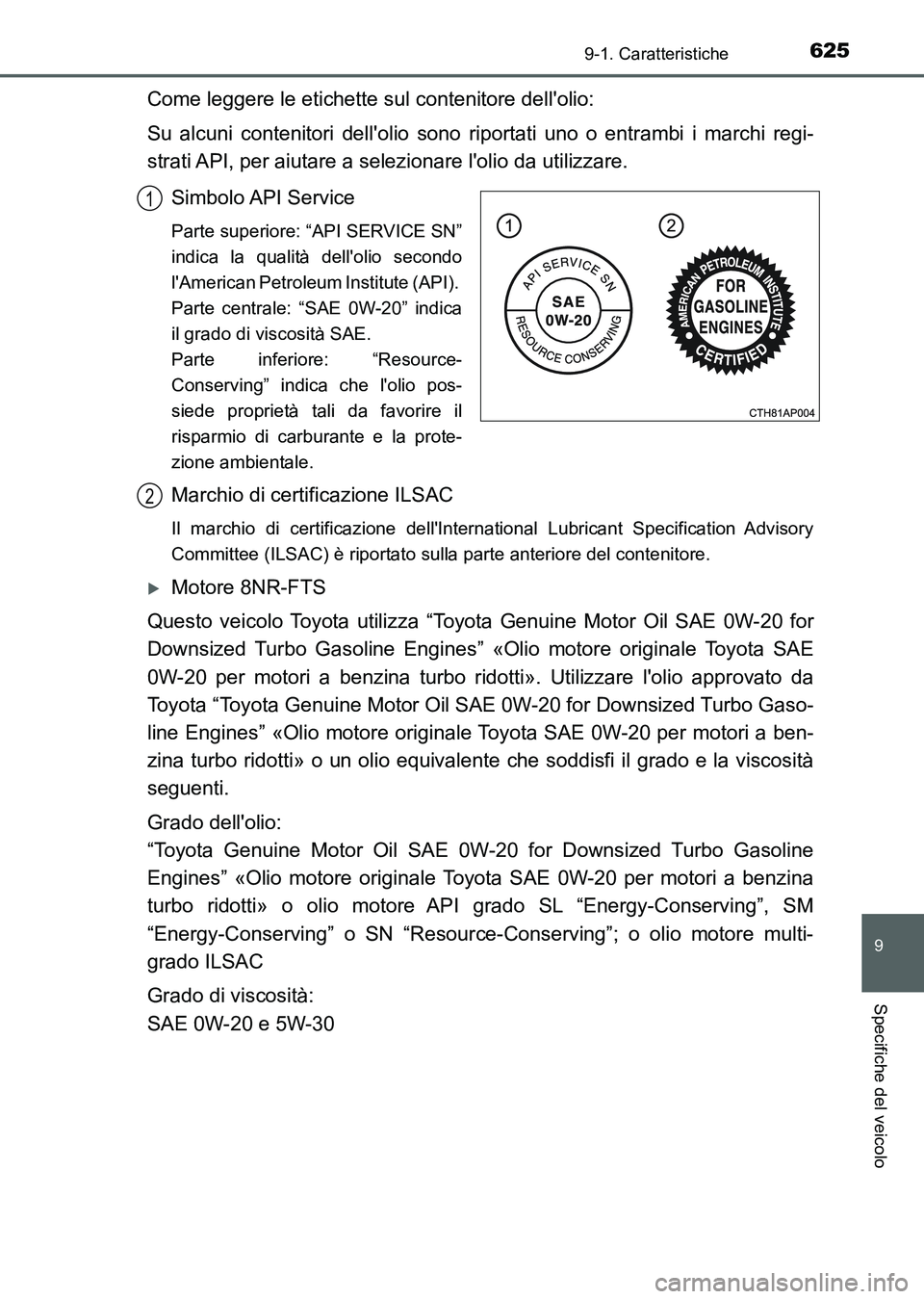

625
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HB_EL (OM12L01L)
Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio pos-
siede proprietà tali da favorire il
risparmio di carburante e la prote-
zione ambientale.
Marchio di certificazione ILSAC
Il marchio di certificazione dell'International Lubricant Specification Advisory
Committee (ILSAC) è riportato sulla parte anteriore del contenitore.
Motore 8NR-FTS
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil SAE 0W-20 for
Downsized Turbo Gasoline Engines” «Olio motore originale Toyota SAE
0W-20 per motori a benzina turbo ridotti». Utilizzare l'olio approvato da
Toyota “Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” «Olio motore originale Toyota SAE 0W-20 per motori a ben-
zina turbo ridotti» o un olio equivalente che soddisfi il grado e la viscosità
seguenti.
Grado dell'olio:
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” «Olio motore originale Toyota SAE 0W-20 per motori a benzina
turbo ridotti» o olio motore API grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”; o olio motore multi-
grado ILSAC
Grado di viscosità:
SAE 0W-20 e 5W-30
1
2
UK AURIS_HB_OM_Italian_OM12L01L.book 625 ページ ２０１６年６月２８日　火曜日　午後５時１１分

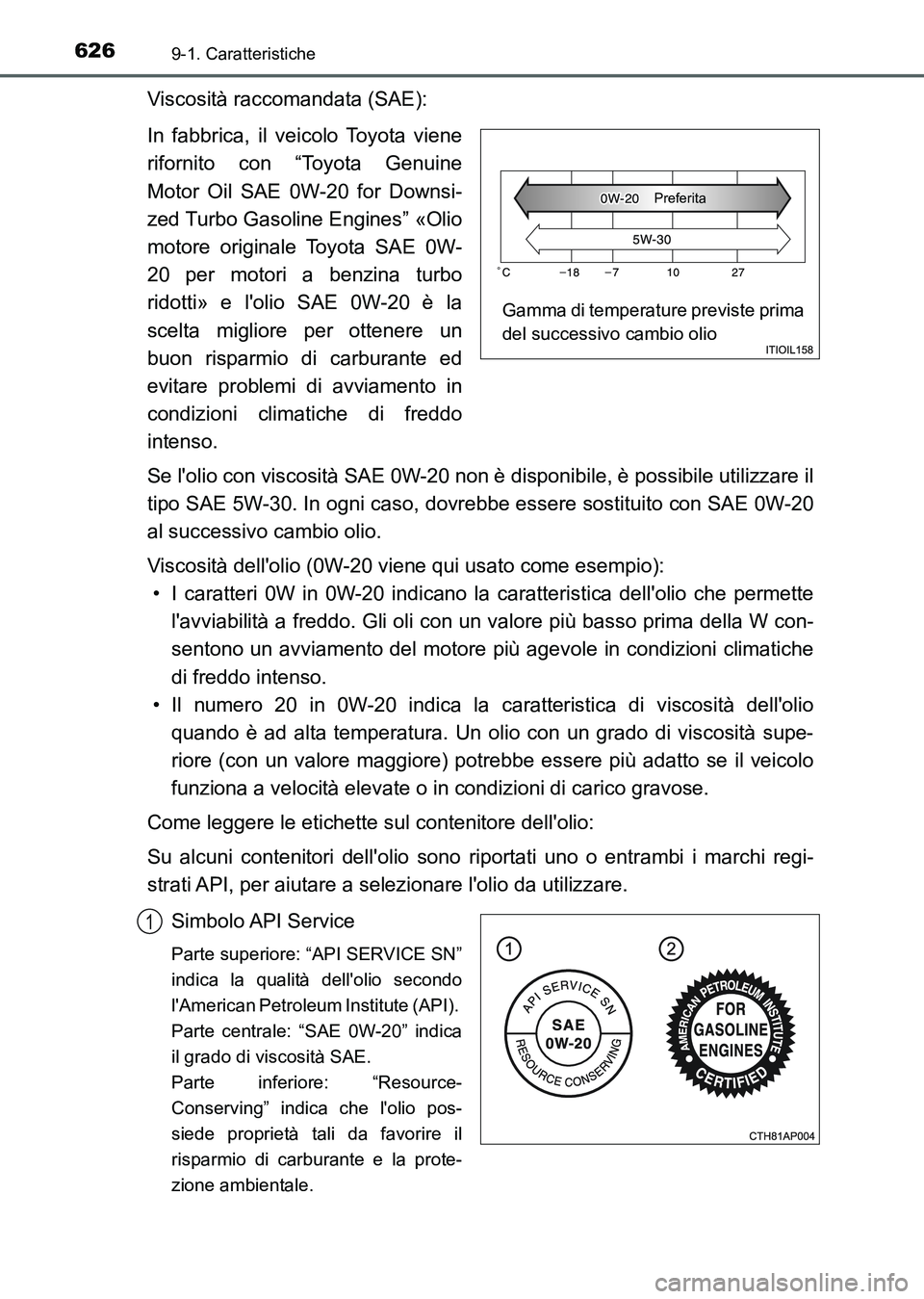

6269-1. Caratteristiche
UK_AURIS_HB_EL (OM12L01L)
Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con “Toyota Genuine
Motor Oil SAE 0W-20 for Downsi-
zed Turbo Gasoline Engines” «Olio
motore originale Toyota SAE 0W-
20 per motori a benzina turbo
ridotti» e l'olio SAE 0W-20 è la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
condizioni climatiche di freddo
intenso.
Se l'olio con viscosità SAE 0W-20 non è disponibile, è possibile utilizzare il
tipo SAE 5W-30. In ogni caso, dovrebbe essere sostituito con SAE 0W-20
al successivo cambio olio.
Viscosità dell'olio (0W-20 viene qui usato come esempio):
• I caratteri 0W in 0W-20 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il numero 20 in 0W-20 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio pos-
siede proprietà tali da favorire il
risparmio di carburante e la prote-
zione ambientale.
Gamma di temperature previste prima
del successivo cambio olio
Preferita
1
UK AURIS_HB_OM_Italian_OM12L01L.book 626 ページ ２０１６年６月２８日　火曜日　午後５時１１分

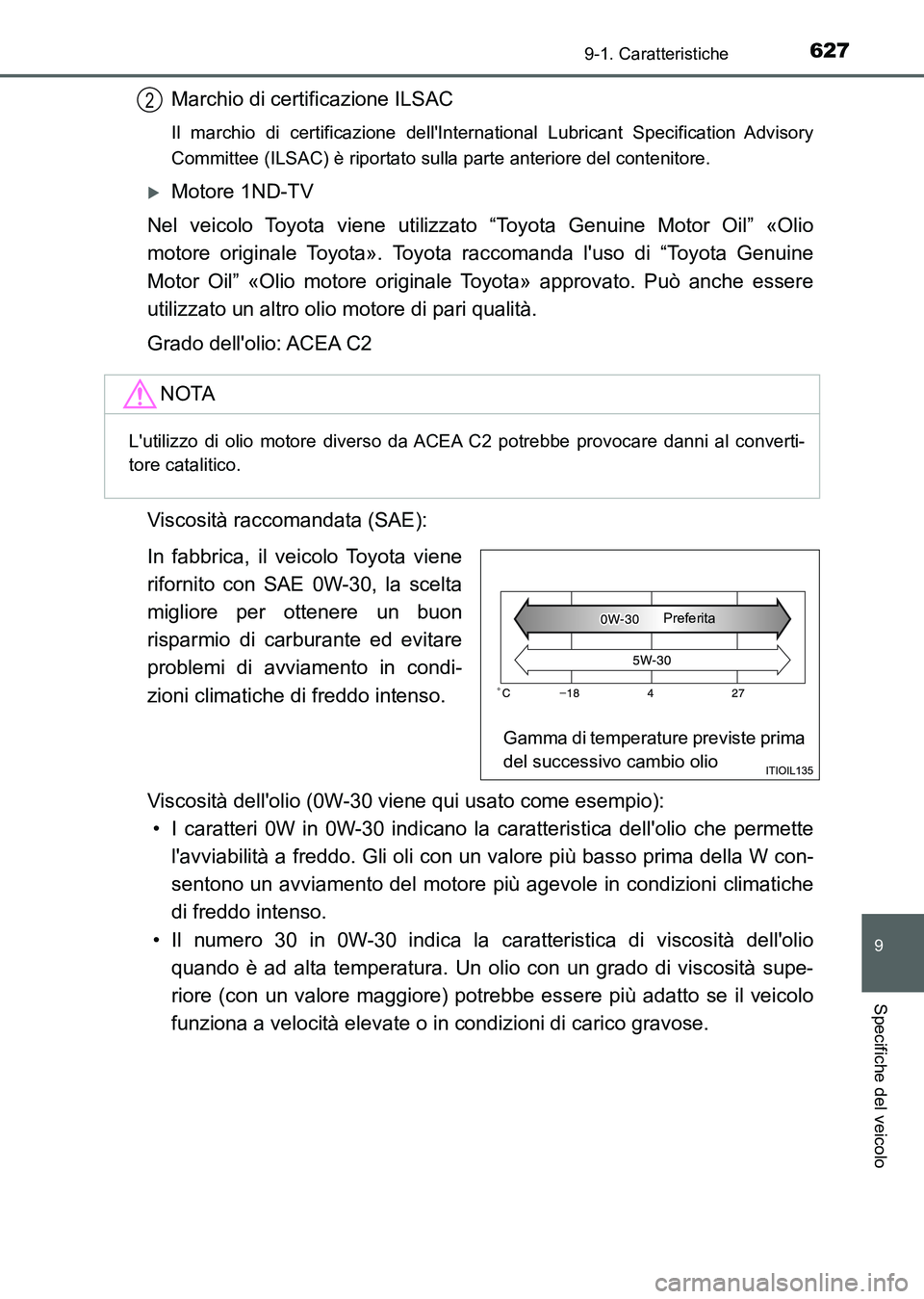

627
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HB_EL (OM12L01L)
Marchio di certificazione ILSAC
Il marchio di certificazione dell'International Lubricant Specification Advisory
Committee (ILSAC) è riportato sulla parte anteriore del contenitore.
Motore 1ND-TV
Nel veicolo Toyota viene utilizzato “Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota raccomanda l'uso di “Toyota Genuine
Motor Oil” «Olio motore originale Toyota» approvato. Può anche essere
utilizzato un altro olio motore di pari qualità.
Grado dell'olio: ACEA C2
Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con SAE 0W-30, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.
Viscosità dell'olio (0W-30 viene qui usato come esempio):
• I caratteri 0W in 0W-30 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il numero 30 in 0W-30 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
NOTA
L'utilizzo di olio motore diverso da ACEA C2 potrebbe provocare danni al converti-
tore catalitico.
2
Gamma di temperature previste prima
del successivo cambio olio
Preferita
UK AURIS_HB_OM_Italian_OM12L01L.book 627 ページ ２０１６年６月２８日　火曜日　午後５時１１分

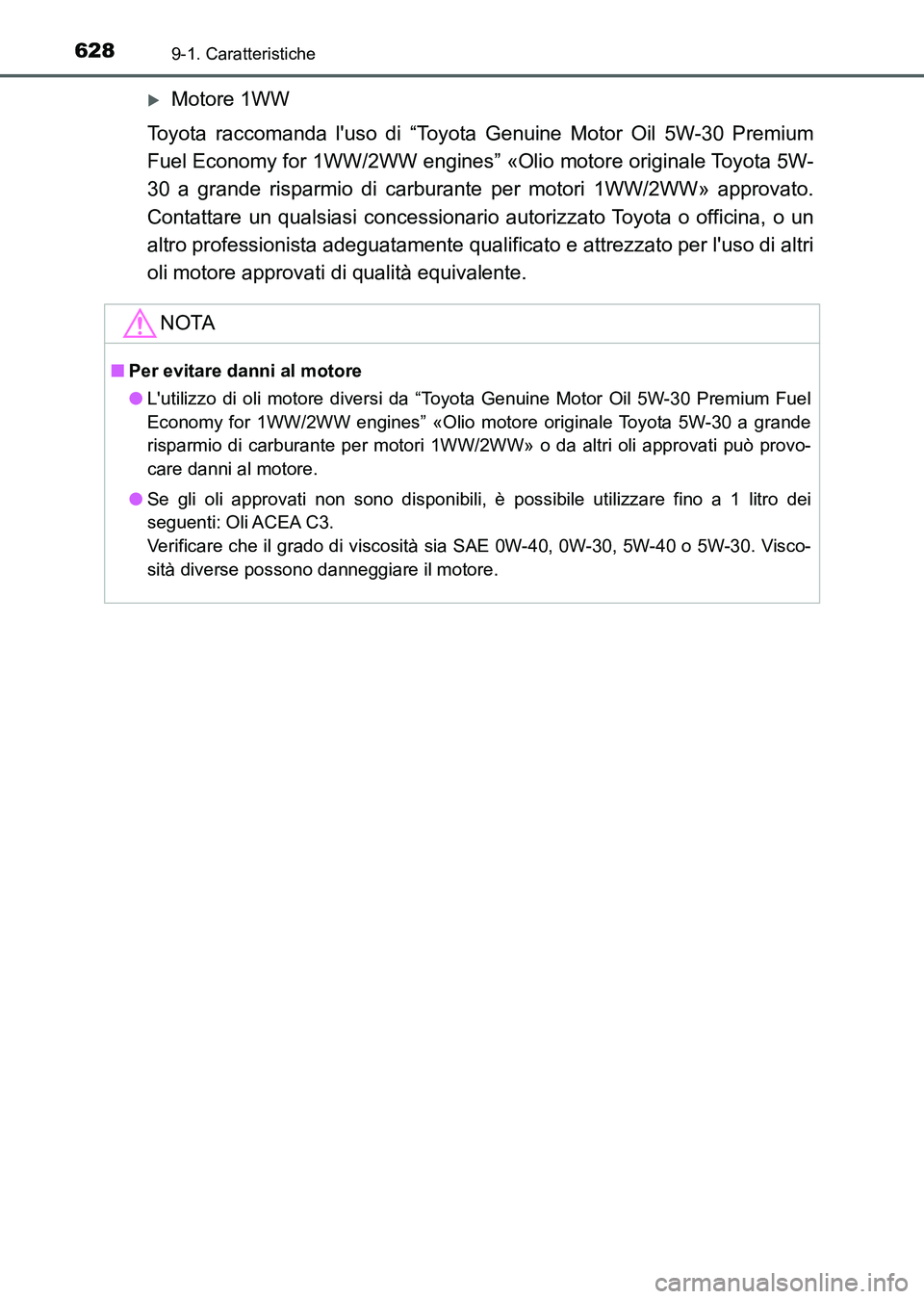

6289-1. Caratteristiche
UK_AURIS_HB_EL (OM12L01L)
Motore 1WW
Toyota raccomanda l'uso di “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” «Olio motore originale Toyota 5W-
30 a grande risparmio di carburante per motori 1WW/2WW» approvato.
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato per l'uso di altri
oli motore approvati di qualità equivalente.
NOTA
■Per evitare danni al motore
●L'utilizzo di oli motore diversi da “Toyota Genuine Motor Oil 5W-30 Premium Fuel
Economy for 1WW/2WW engines” «Olio motore originale Toyota 5W-30 a grande
risparmio di carburante per motori 1WW/2WW» o da altri oli approvati può provo-
care danni al motore.
●Se gli oli approvati non sono disponibili, è possibile utilizzare fino a 1 litro dei
seguenti: Oli ACEA C3.
Verificare che il grado di viscosità sia SAE 0W-40, 0W-30, 5W-40 o 5W-30. Visco-
sità diverse possono danneggiare il motore.
UK AURIS_HB_OM_Italian_OM12L01L.book 628 ページ ２０１６年６月２８日　火曜日　午後５時１１分

629
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_HB_EL (OM12L01L)
Motori 1NR-FE, 1ZR-FAE e 1ND-TV
Motore 8NR-FTS
Sistema di raffreddamento
Capacità
(indica-
tiva)
Motore 1NR-FE
Con impianto di ricircolo calore scarico
5,7 litri
Senza impianto di ricircolo calore scarico
4,7 litri
Motore 1ZR-FAE
Veicoli con Multidrive
5,8 litri
Veicoli con cambio manuale
5,6 litri
Motore 1ND-TV
Con riscaldatore elettrico
6,0 litri
Senza riscaldatore elettrico
5,6 litri

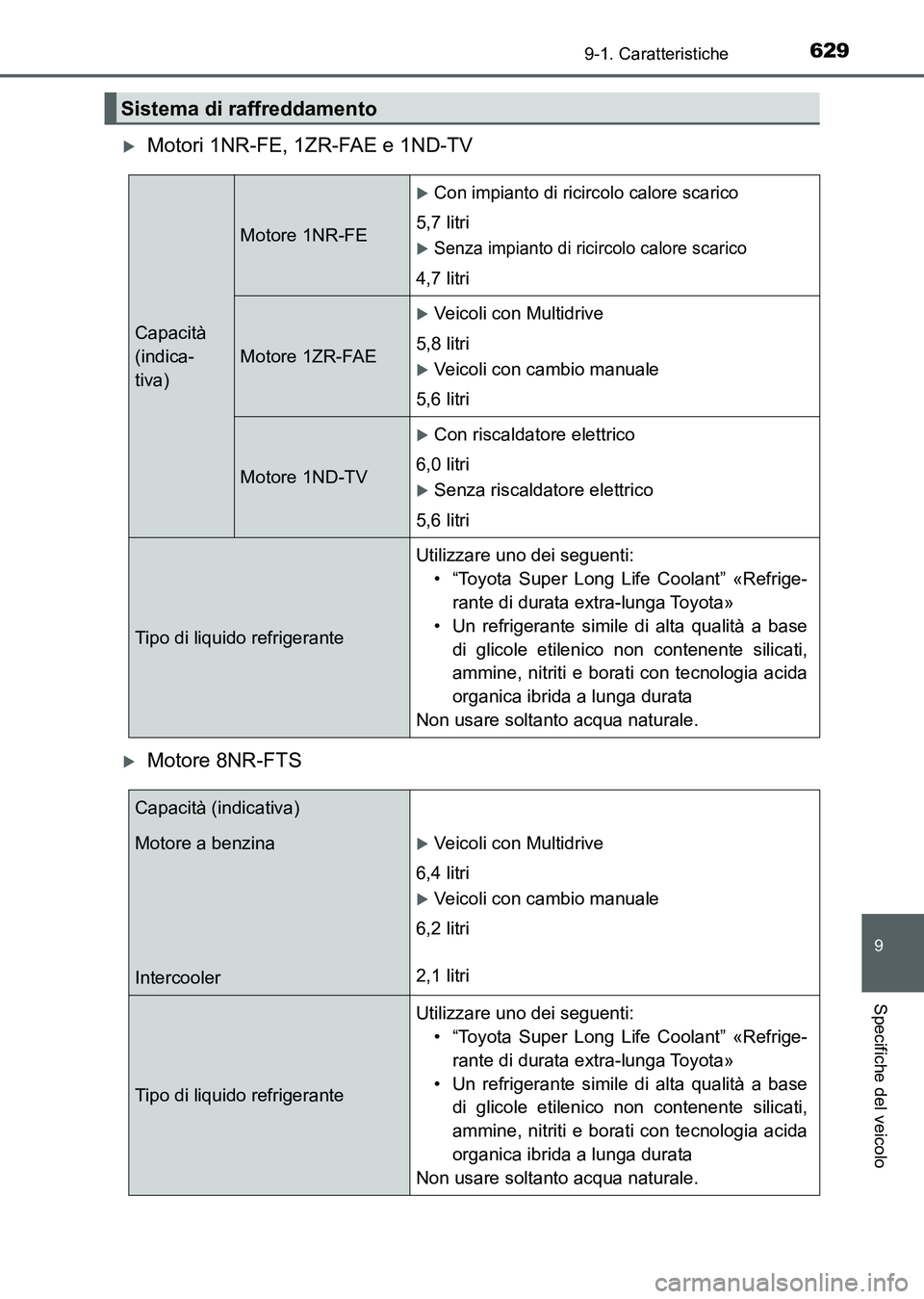

Tipo di liquido refrigeranteUtilizzare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrige-
rante di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base
di glicole etilenico non contenente silicati,
ammine, nitriti e borati con tecnologia acida
organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Capacità (indicativa)
Motore a benzina
IntercoolerVeicoli con Multidrive
6,4 litri
Veicoli con cambio manuale
6,2 litri
2,1 litri
Tipo di liquido refrigeranteUtilizzare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrige-
rante di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base
di glicole etilenico non contenente silicati,
ammine, nitriti e borati con tecnologia acida
organica ibrida a lunga durata
Non usare soltanto acqua naturale.
UK AURIS_HB_OM_Italian_OM12L01L.book 629 ページ ２０１６年６月２８日　火曜日　午後５時１１分

6309-1. Caratteristiche
UK_AURIS_HB_EL (OM12L01L)

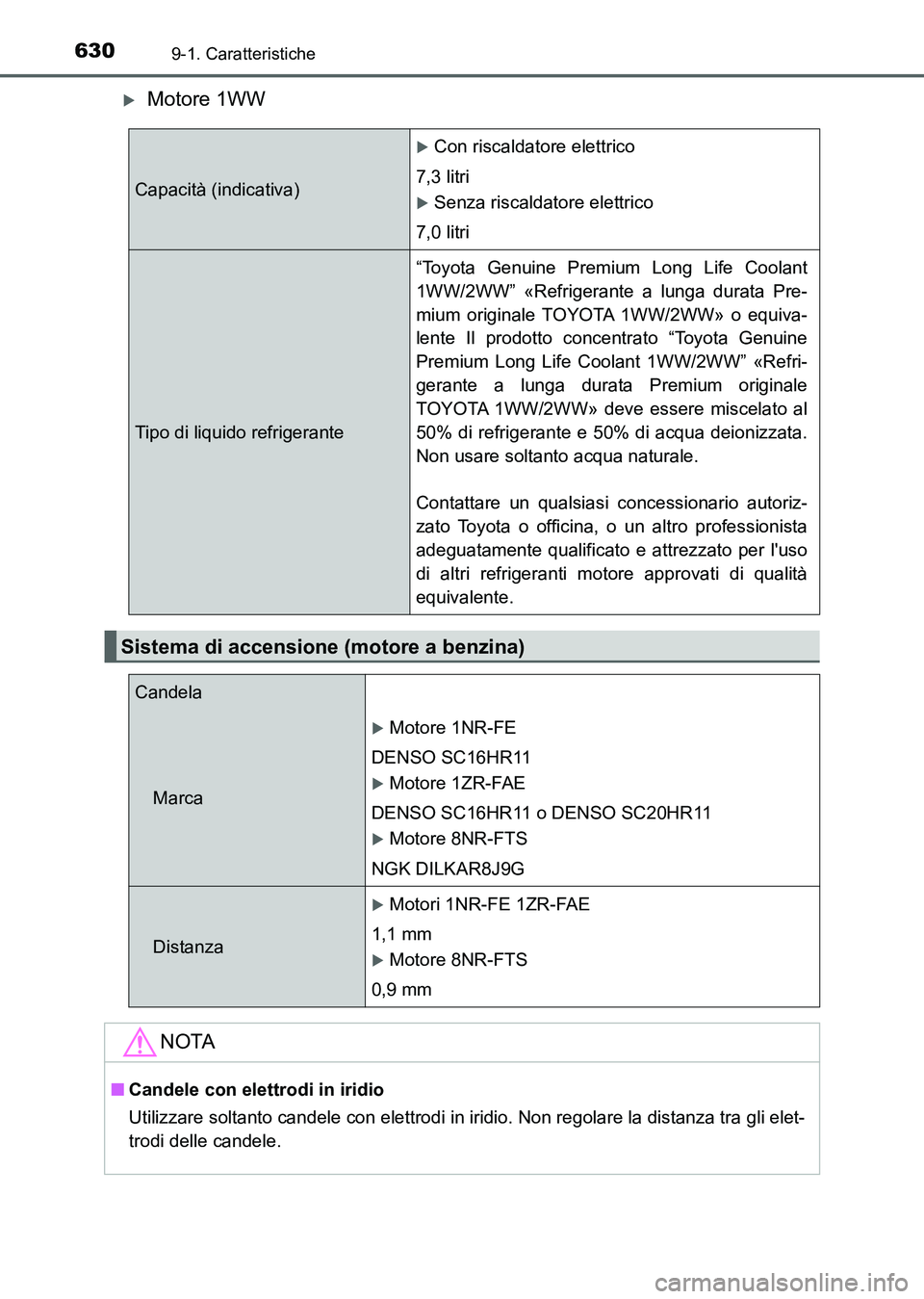

Motore 1WW
Capacità (indicativa)
Con riscaldatore elettrico
7,3 litri
Senza riscaldatore elettrico
7,0 litri
Tipo di liquido refrigerante“Toyota Genuine Premium Long Life Coolant
1WW/2WW” «Refrigerante a lunga durata Pre-
mium originale TOYOTA 1WW/2WW» o equiva-
lente Il prodotto concentrato “Toyota Genuine
Premium Long Life Coolant 1WW/2WW” «Refri-
gerante a lunga durata Premium originale
TOYOTA 1WW/2WW» deve essere miscelato al
50% di refrigerante e 50% di acqua deionizzata.
Non usare soltanto acqua naturale.
Contattare un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato per l'uso
di altri refrigeranti motore approvati di qualità
equivalente.
Sistema di accensione (motore a benzina)
Candela
Marca
Motore 1NR-FE
DENSO SC16HR11
Motore 1ZR-FAE
DENSO SC16HR11 o DENSO SC20HR11
Motore 8NR-FTS
NGK DILKAR8J9G
Distanza
Motori 1NR-FE 1ZR-FAE
1,1 mm
Motore 8NR-FTS
0,9 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli elet-
trodi delle candele.
UK AURIS_HB_OM_Italian_OM12L01L.book 630 ページ ２０１６年６月２８日　火曜日　午後５時１１分
