Page 291 of 612

2914-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

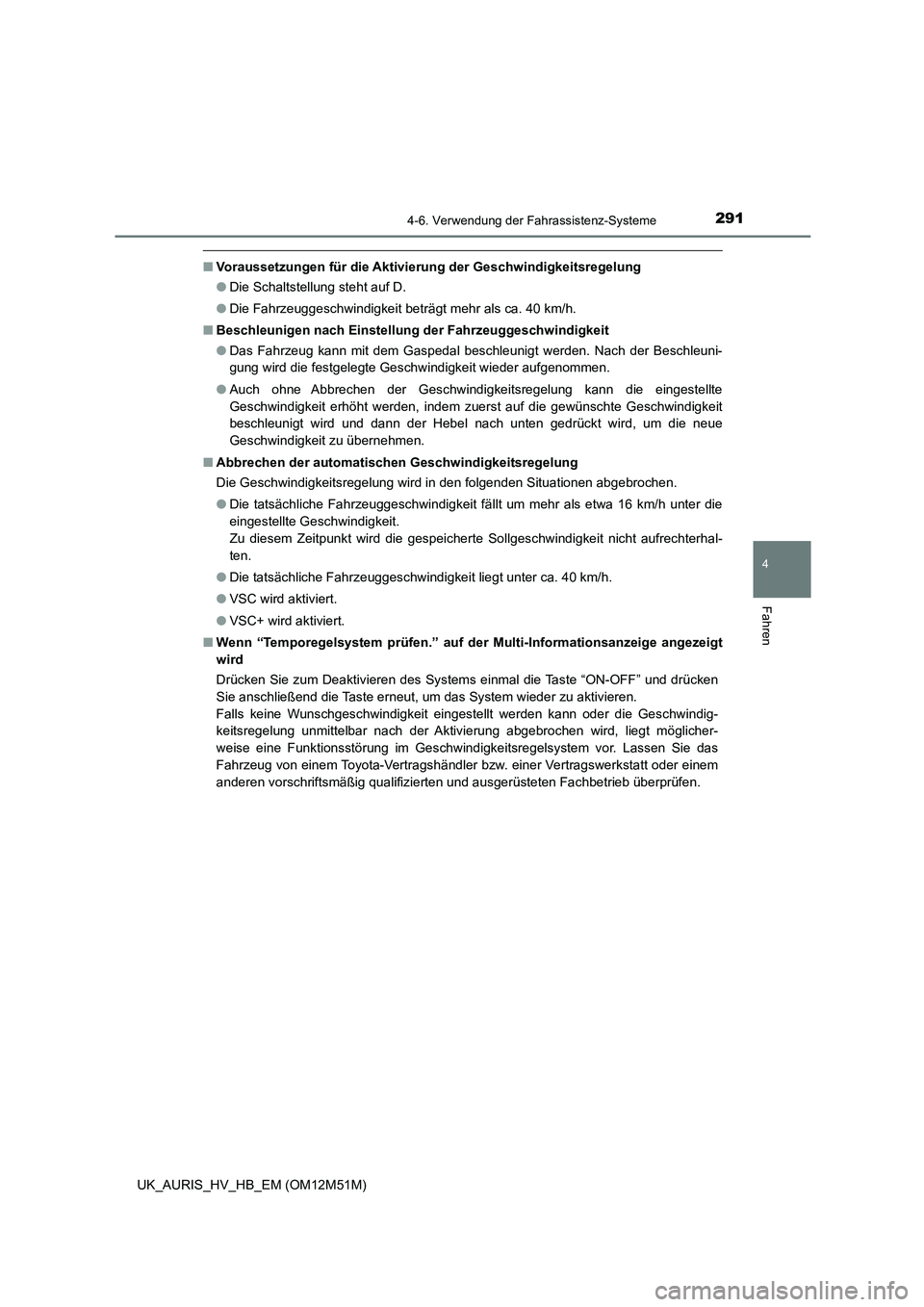

■Voraussetzungen für die Aktivierung der Geschwindigkeitsregelung
● Die Schaltstellung steht auf D.
● Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
● Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen.
● Auch ohne Abbrechen der Geschwindigkeitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem zuerst auf die gewünschte Geschwindigkeit
beschleunigt wird und dann der Hebel nach unten gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.
■ Abbrechen der automatischen Geschwindigkeitsregelung
Die Geschwindigkeitsregelung wird in den folgenden Situationen abgebrochen.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt um mehr als etwa 16 km/h unter die
eingestellte Geschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
● Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
● VSC wird aktiviert.
● VSC+ wird aktiviert.
■ Wenn “Temporegelsystem prüfen.” auf der Multi-Informationsanzeige angezeigt
wird
Drücken Sie zum Deaktivieren des Systems einmal die Taste “ON-OFF” und drücken
Sie anschließend die Taste erneut, um das System wieder zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Page 292 of 612

2924-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)

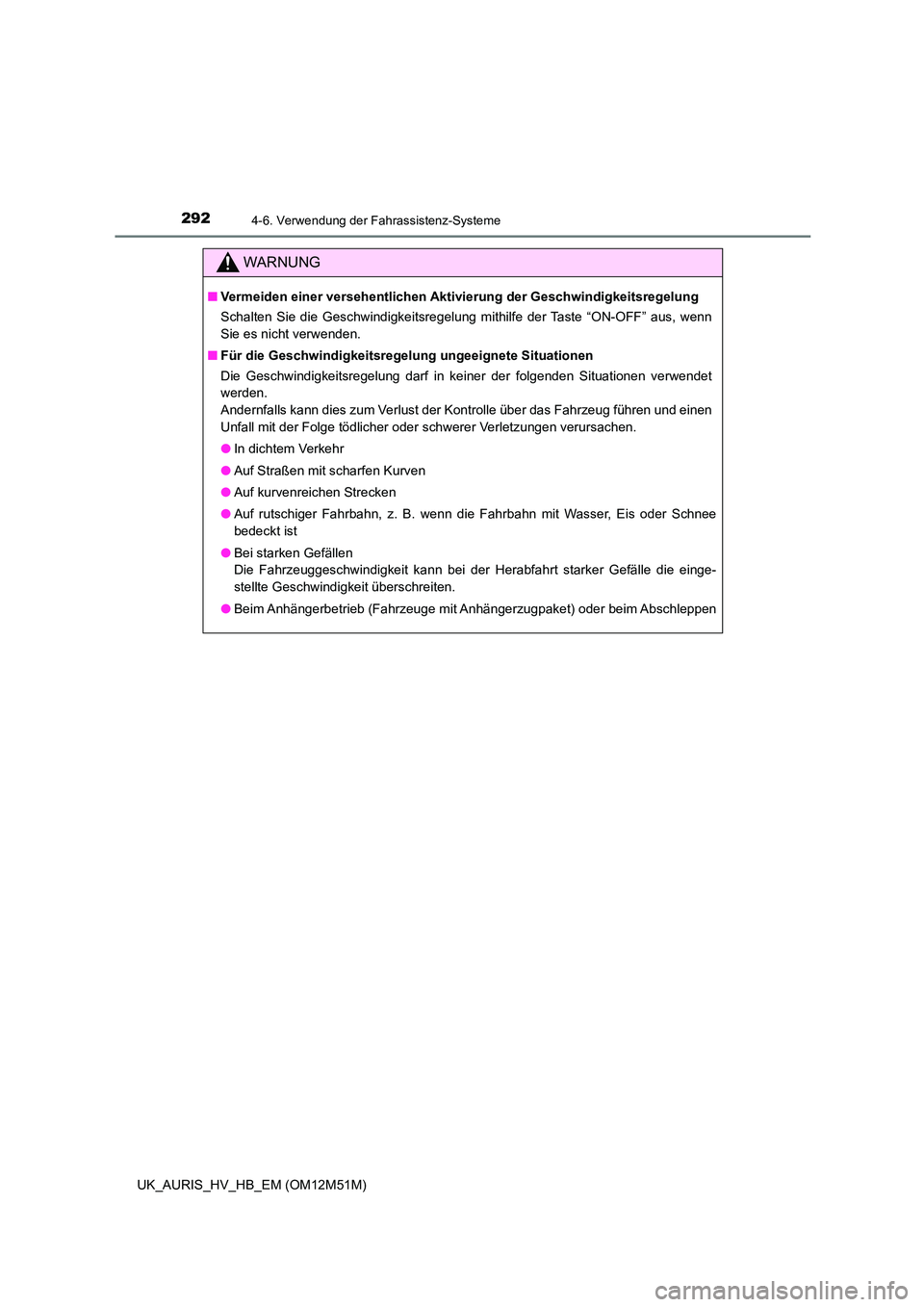

WARNUNG
■Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mithilfe der Taste “ON-OFF” aus, wenn
Sie es nicht verwenden.
■ Für die Geschwindigkeitsregelung ungeeignete Situationen
Die Geschwindigkeitsregelung darf in keiner der folgenden Situationen verwendet
werden.
Andernfalls kann dies zum Verlust der Kontrolle über das Fahrzeug führen und einen
Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der Herabfahrt starker Gefälle die einge-
stellte Geschwindigkeit überschreiten.
● Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket) oder beim Abschleppen
Page 293 of 612

2934-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

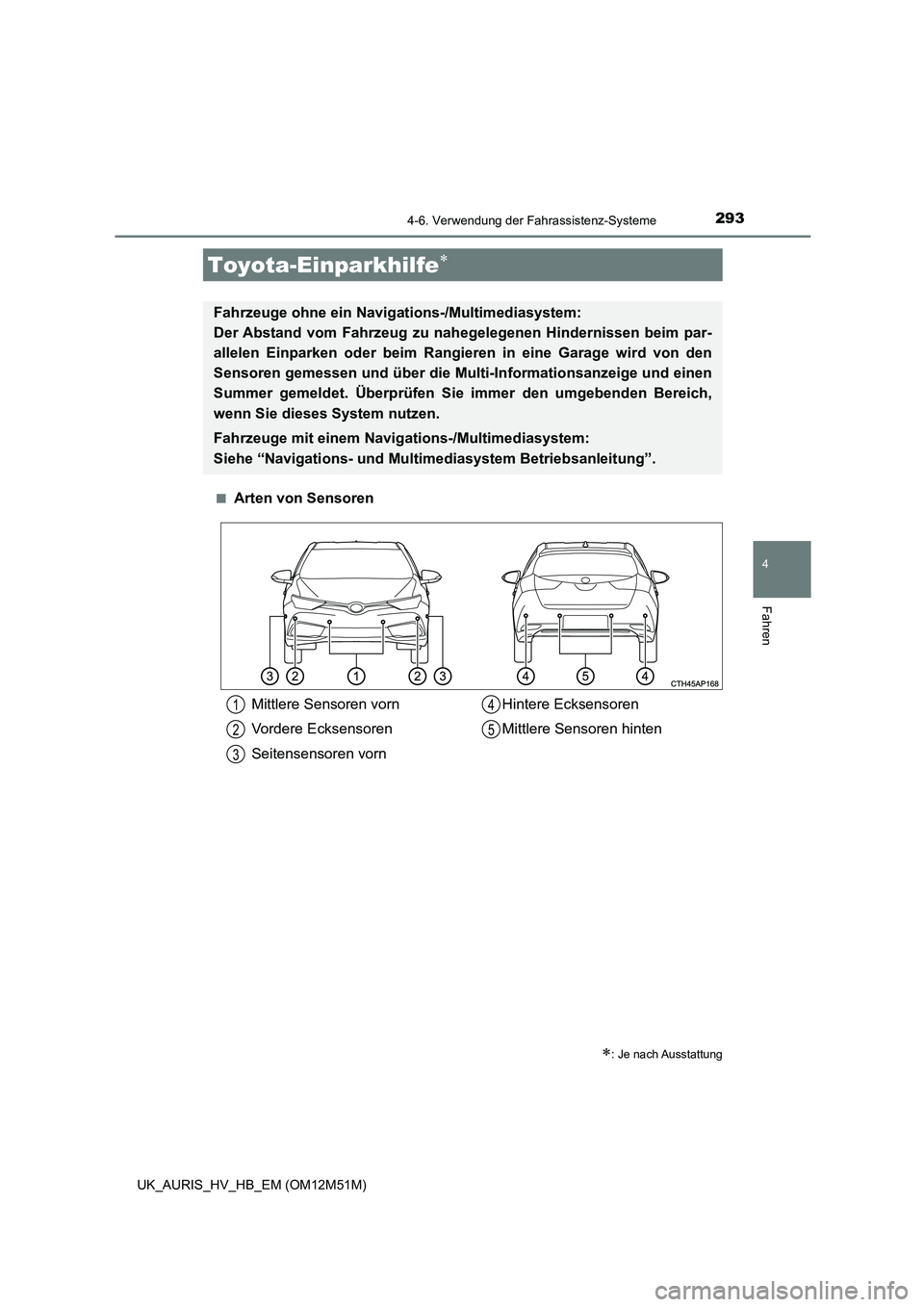

■Arten von Sensoren
Toyota-Einparkhilfe
: Je nach Ausstattung
Fahrzeuge ohne ein Navig ations-/Multimediasystem:
Der Abstand vom Fahrzeug zu nahe gelegenen Hindernissen beim par-
allelen Einparken oder beim Rangieren in eine Garage wird von den
Sensoren gemessen und über die Mu lti-Informationsanzeige und einen
Summer gemeldet. Überprüfen S ie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Fahrzeuge mit einem Navig ations-/Multimediasystem:
Siehe “Navigations- und Multim ediasystem Betriebsanleitung”.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
1
2
3
4
5
Page 294 of 612

2944-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)

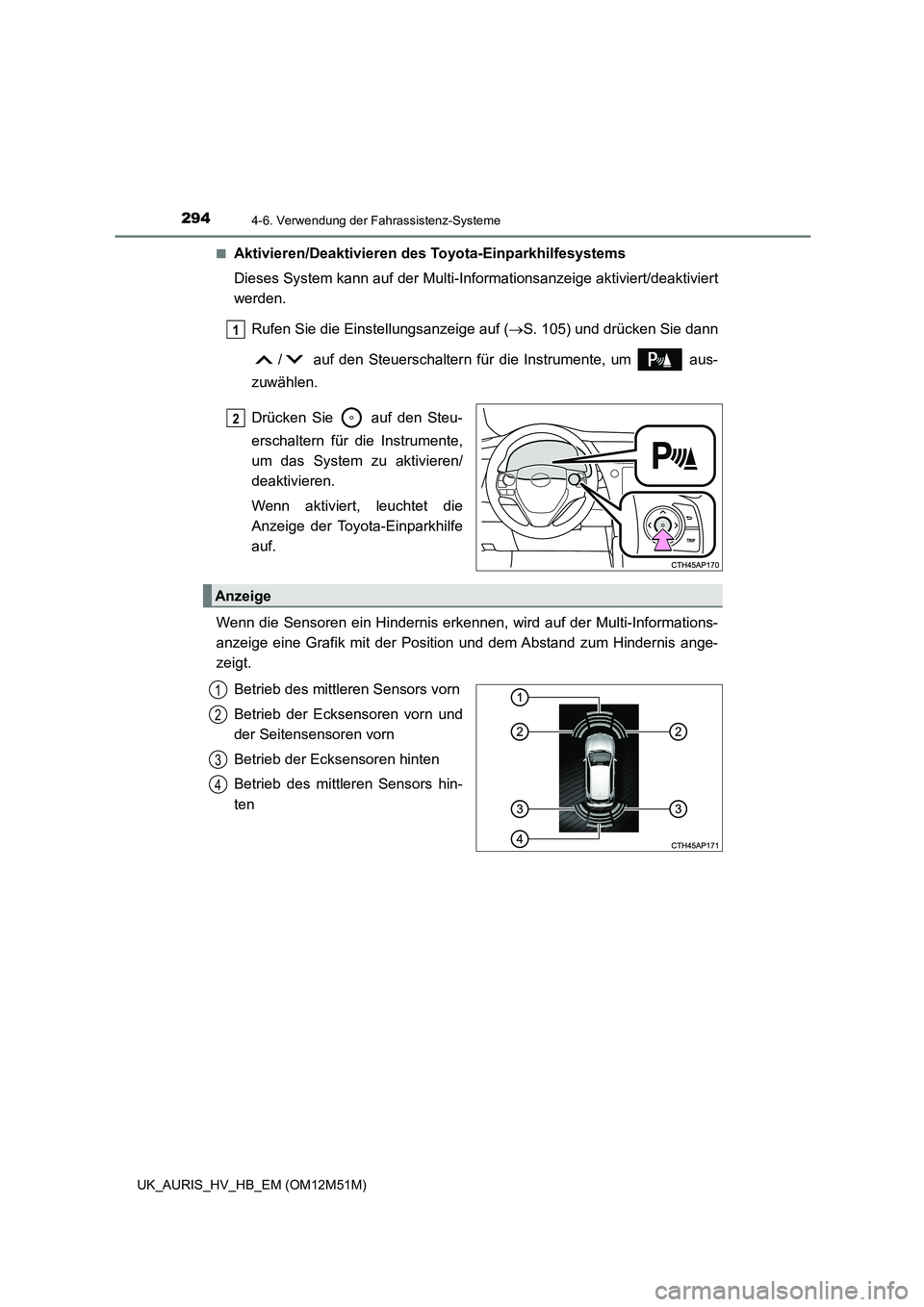

■Aktivieren/Deaktivieren des To yota-Einparkhilfesystems
Dieses System kann auf der Multi- Informationsanzeige aktiviert/deaktiviert
werden.
Rufen Sie die Einstellungsanzeige auf ( S. 105) und drücken Sie dann
/ auf den Steuerschaltern für die Instrumente, um aus-
zuwählen.
Drücken Sie auf den Steu-
erschaltern für die Instrumente,
um das System zu aktivieren/
deaktivieren.
Wenn aktiviert, leuchtet die
Anzeige der Toyota-Einparkhilfe
auf.
Wenn die Sensoren ein Hindernis erkennen, wird auf der Multi-Informations-
anzeige eine Grafik mit der Position und dem Abstand zum Hindernis ange-
zeigt.
Betrieb des mittleren Sensors vorn
Betrieb der Ecksensoren vorn und
der Seitensensoren vorn
Betrieb der Ecksensoren hinten
Betrieb des mittleren Sensors hin-
ten
1
2
Anzeige
1
2
3
4
Page 295 of 612

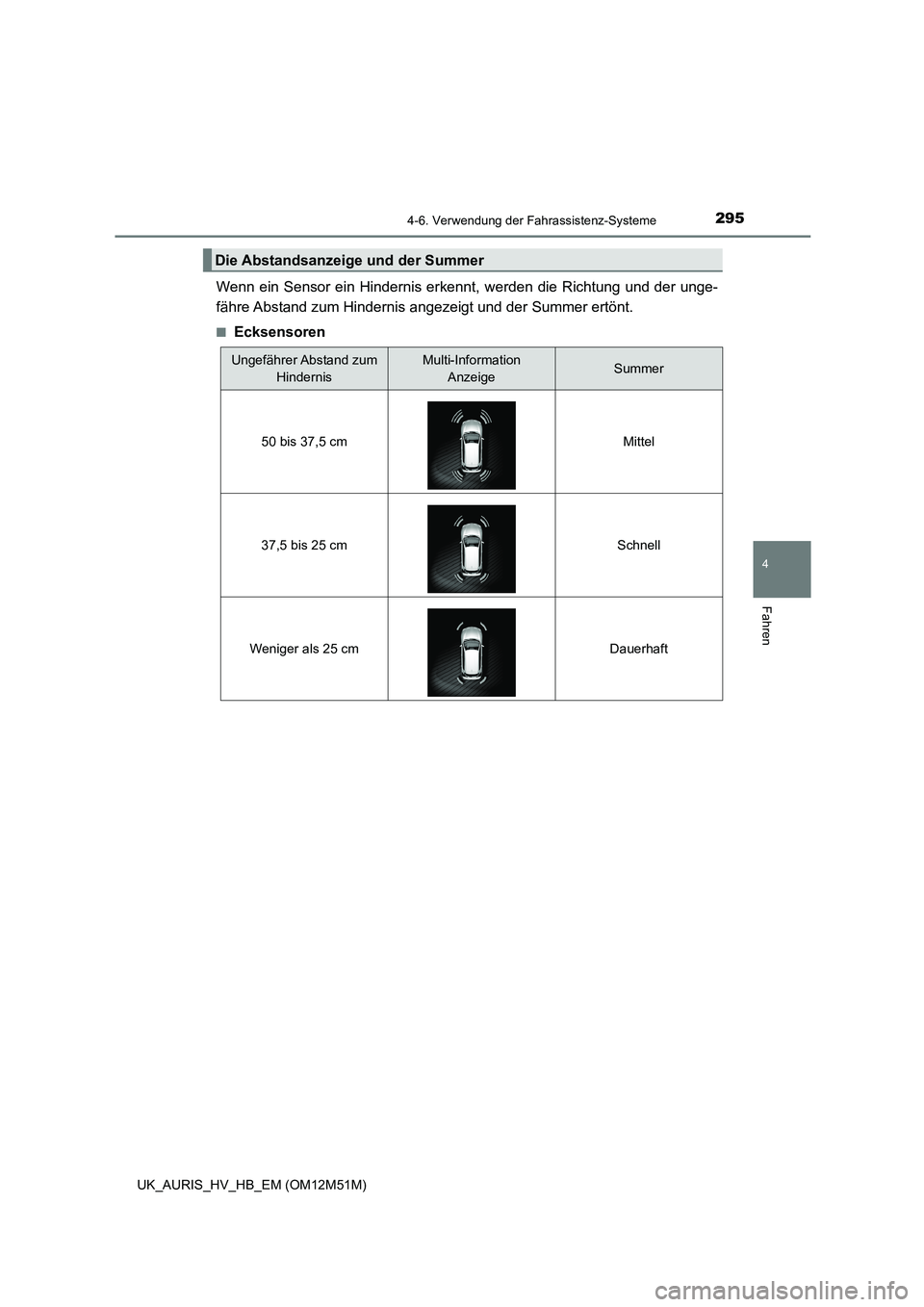

2954-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
Wenn ein Sensor ein Hindernis erkennt, werden die Richtung und der unge-
fähre Abstand zum Hindernis angezeigt und der Summer ertönt.
■Ecksensoren
Die Abstandsanzeige und der Summer
Ungefährer Abstand zum
Hindernis
Multi-Information
AnzeigeSummer
50 bis 37,5 cm Mittel
37,5 bis 25 cm Schnell
Weniger als 25 cm Dauerhaft
Page 296 of 612

2964-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)

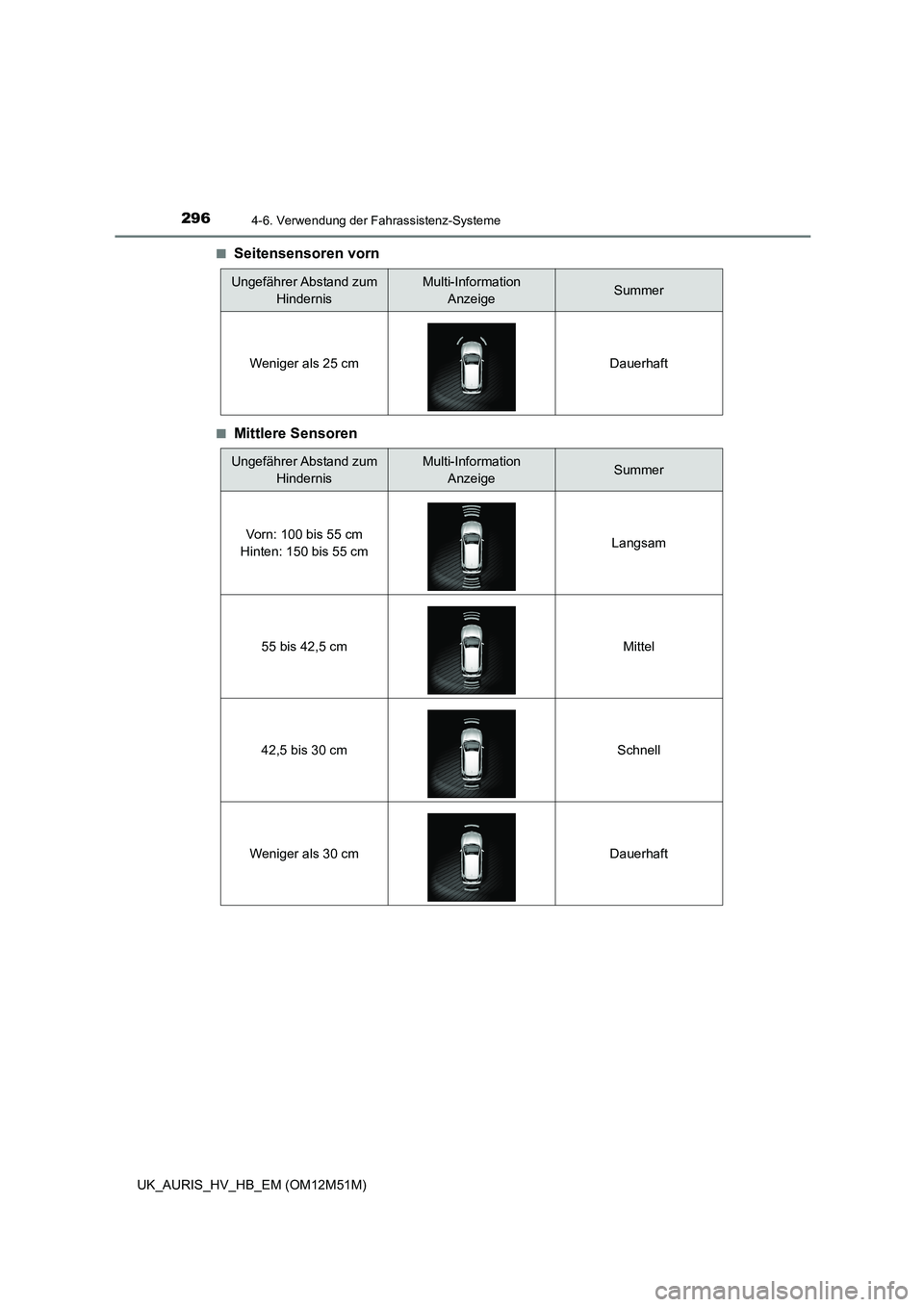

■Seitensensoren vorn
■Mittlere Sensoren
Ungefährer Abstand zum
Hindernis
Multi-Information
AnzeigeSummer
Weniger als 25 cm Dauerhaft
Ungefährer Abstand zum
Hindernis
Multi-Information
AnzeigeSummer
Vorn: 100 bis 55 cm
Hinten: 150 bis 55 cm Langsam
55 bis 42,5 cm Mittel
42,5 bis 30 cm Schnell
Weniger als 30 cm Dauerhaft
Page 297 of 612

2974-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

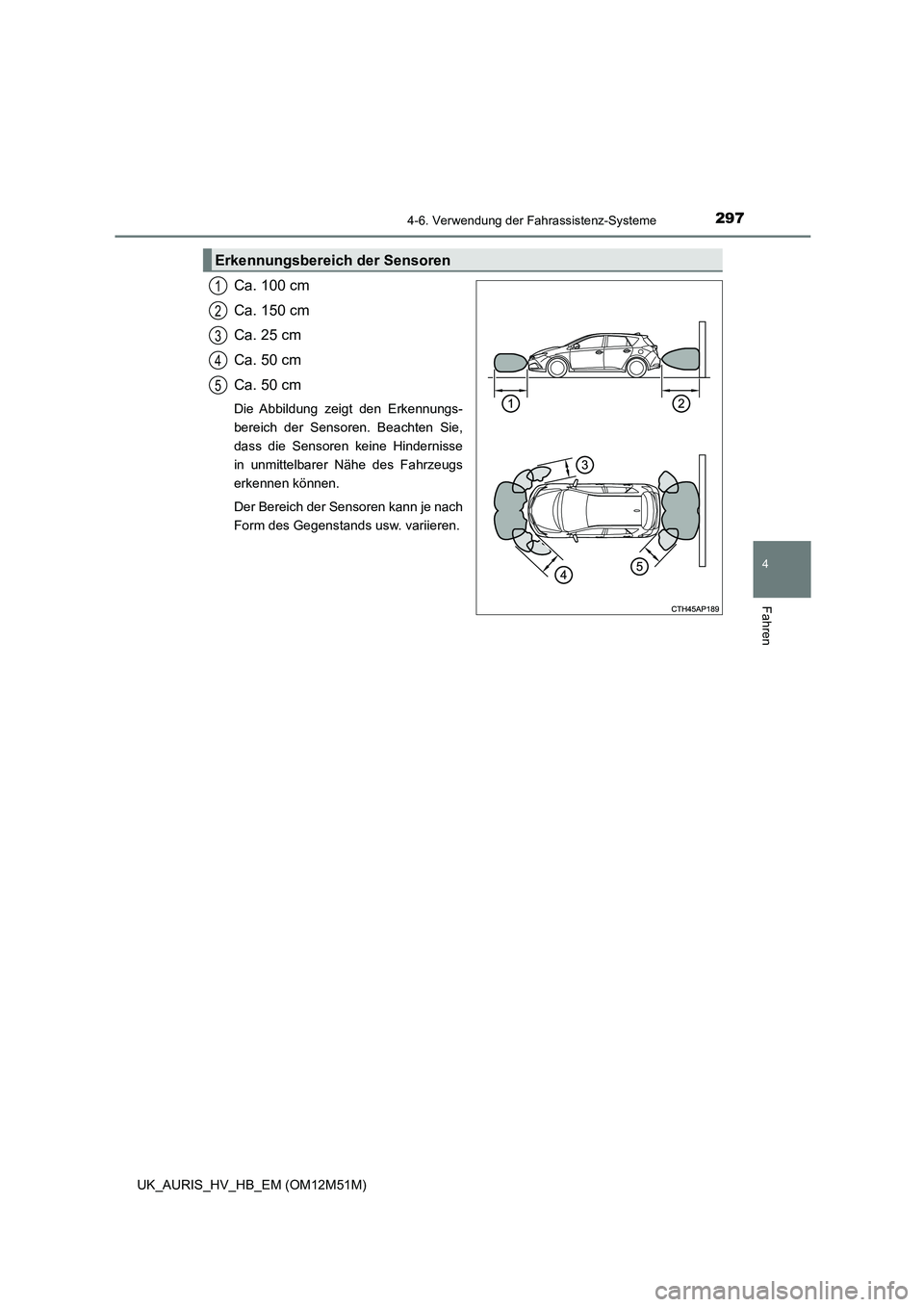

Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
Ca. 50 cm
Ca. 50 cm
Die Abbildung zeigt den Erkennungs-
bereich der Sensoren. Beachten Sie,
dass die Sensoren keine Hindernisse
in unmittelbarer Nähe des Fahrzeugs
erkennen können.
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
Erkennungsbereich der Sensoren
1
2
3
4
5
Page 298 of 612

2984-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)

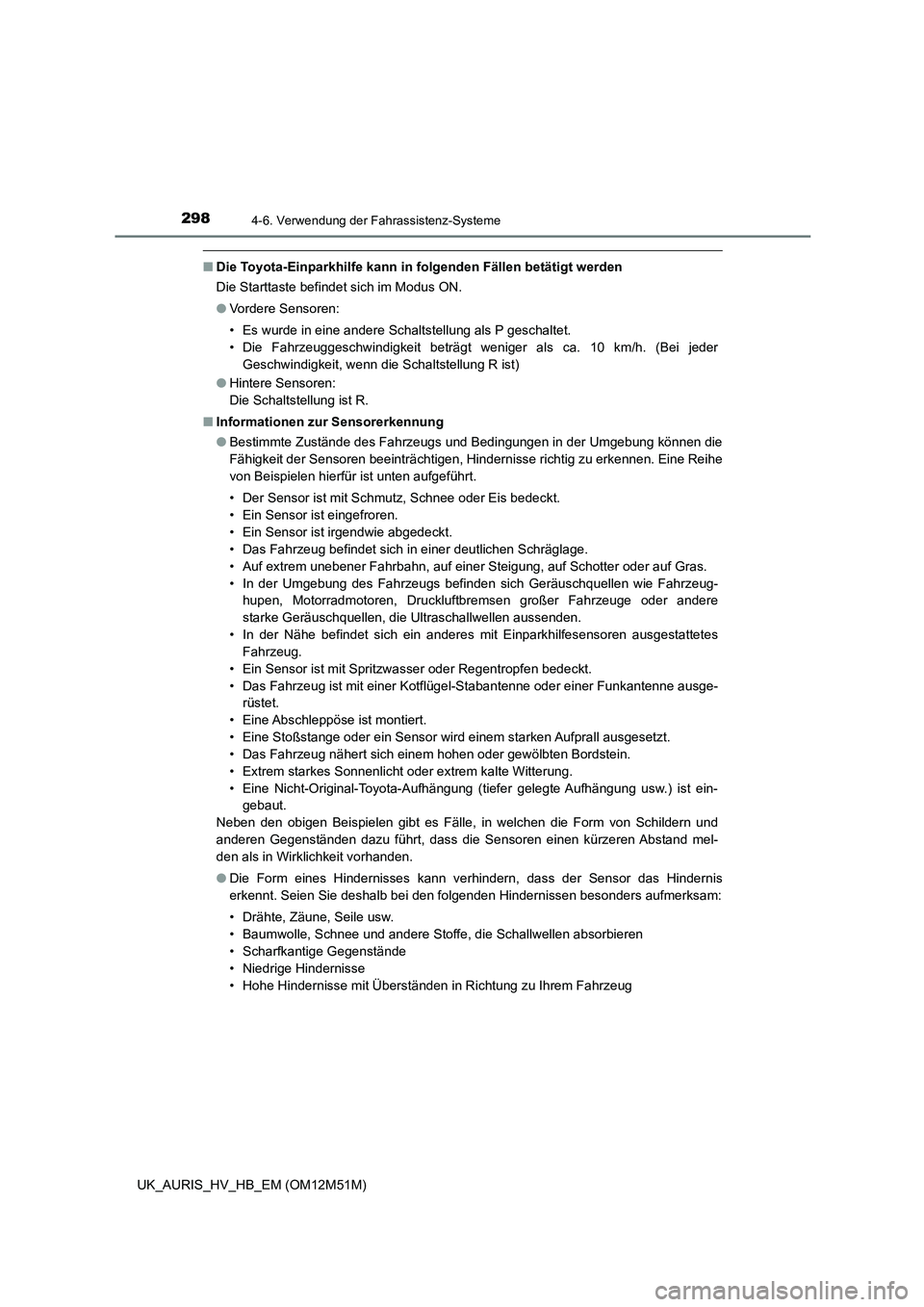

■Die Toyota-Einparkhilfe kann in folgenden Fällen betätigt werden
Die Starttaste befindet sich im Modus ON.
● Vordere Sensoren:
• Es wurde in eine andere Schaltstellung als P geschaltet.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h. (Bei jeder
Geschwindigkeit, wenn die Schaltstellung R ist)
● Hintere Sensoren:
Die Schaltstellung ist R.
■ Informationen zur Sensorerkennung
● Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit der Sensoren beeinträchtigen, Hindernisse richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
• Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt.
• Ein Sensor ist eingefroren.
• Ein Sensor ist irgendwie abgedeckt.
• Das Fahrzeug befindet sich in einer deutlichen Schräglage.
• Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
• In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahrzeug-
hupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere
starke Geräuschquellen, die Ultraschallwellen aussenden.
• In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes
Fahrzeug.
• Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
• Das Fahrzeug ist mit einer Kotflügel-Stabantenne oder einer Funkantenne ausge-
rüstet.
• Eine Abschleppöse ist montiert.
• Eine Stoßstange oder ein Sensor wird einem starken Aufprall ausgesetzt.
• Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
• Extrem starkes Sonnenlicht oder extrem kalte Witterung.
• Eine Nicht-Original-Toyota-Aufhängung (tiefer gelegte Aufhängung usw.) ist ein-
gebaut.
Neben den obigen Beispielen gibt es Fälle, in welchen die Form von Schildern und
anderen Gegenständen dazu führt, dass die Sensoren einen kürzeren Abstand mel-
den als in Wirklichkeit vorhanden.
● Die Form eines Hindernisses kann verhindern, dass der Sensor das Hindernis
erkennt. Seien Sie deshalb bei den folgenden Hindernissen besonders aufmerksam:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee und andere Stoffe, die Schallwellen absorbieren
• Scharfkantige Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse mit Überständen in Richtung zu Ihrem Fahrzeug
Page 299 of 612

2994-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

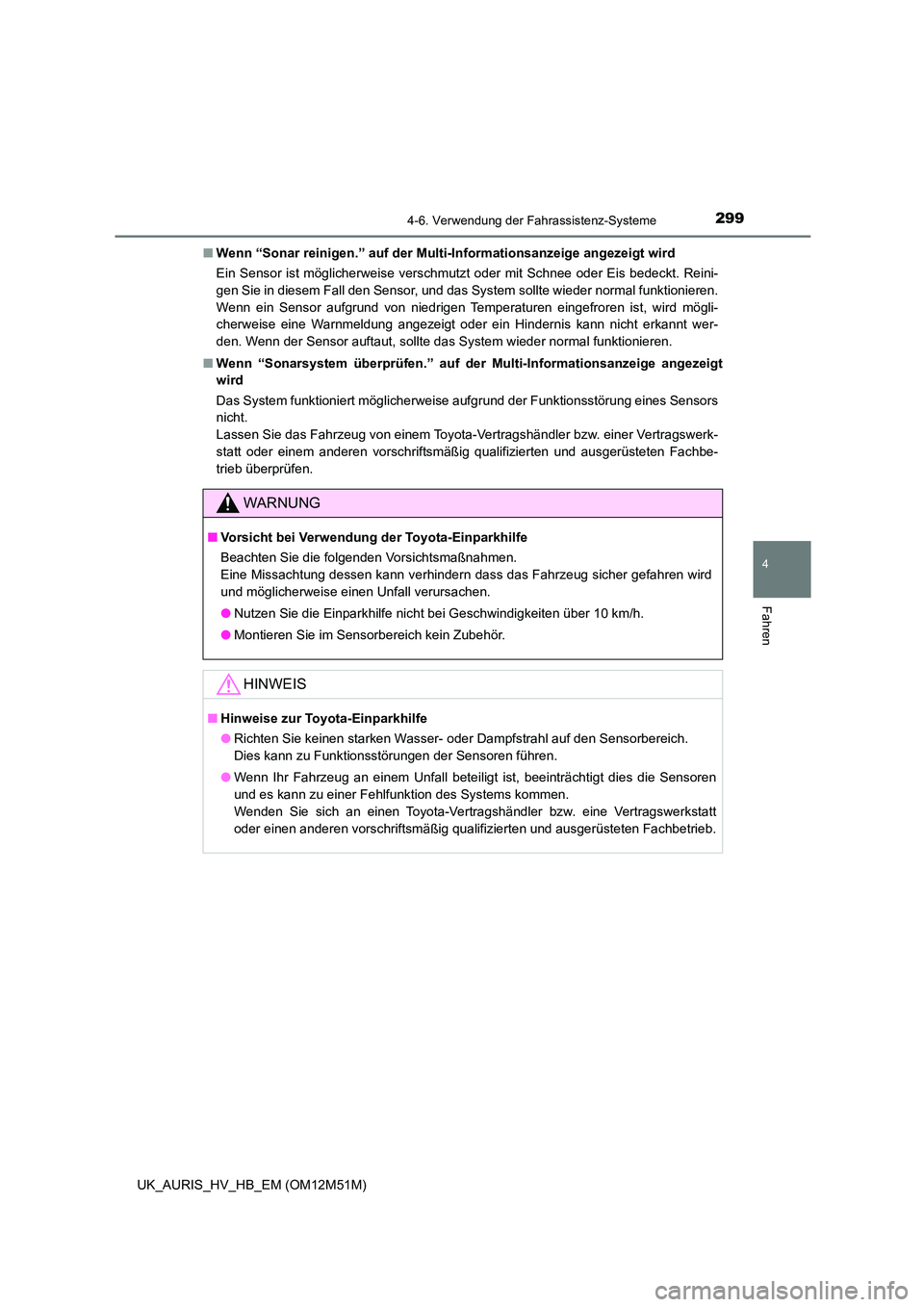

■ Wenn “Sonar reinigen.” auf der Multi-Informationsanzeige angezeigt wird
Ein Sensor ist möglicherweise verschmutzt oder mit Schnee oder Eis bedeckt. Reini-
gen Sie in diesem Fall den Sensor, und das System sollte wieder normal funktionieren.
Wenn ein Sensor aufgrund von niedrigen Temperaturen eingefroren ist, wird mögli-
cherweise eine Warnmeldung angezeigt oder ein Hindernis kann nicht erkannt wer-
den. Wenn der Sensor auftaut, sollte das System wieder normal funktionieren.
■ Wenn “Sonarsystem überprüfen.” auf der Multi-Informationsanzeige angezeigt
wird
Das System funktioniert möglicherweise auf grund der Funktionsstörung eines Sensors
nicht.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
WARNUNG
■ Vorsicht bei Verwendung der Toyota-Einparkhilfe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann verhindern dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursachen.
● Nutzen Sie die Einparkhilfe nicht bei Geschwindigkeiten über 10 km/h.
● Montieren Sie im Sensorbereich kein Zubehör.
HINWEIS
■Hinweise zur Toyota-Einparkhilfe
● Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sensoren führen.
● Wenn Ihr Fahrzeug an einem Unfall beteiligt ist, beeinträchtigt dies die Sensoren
und es kann zu einer Fehlfunktion des Systems kommen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Page 300 of 612

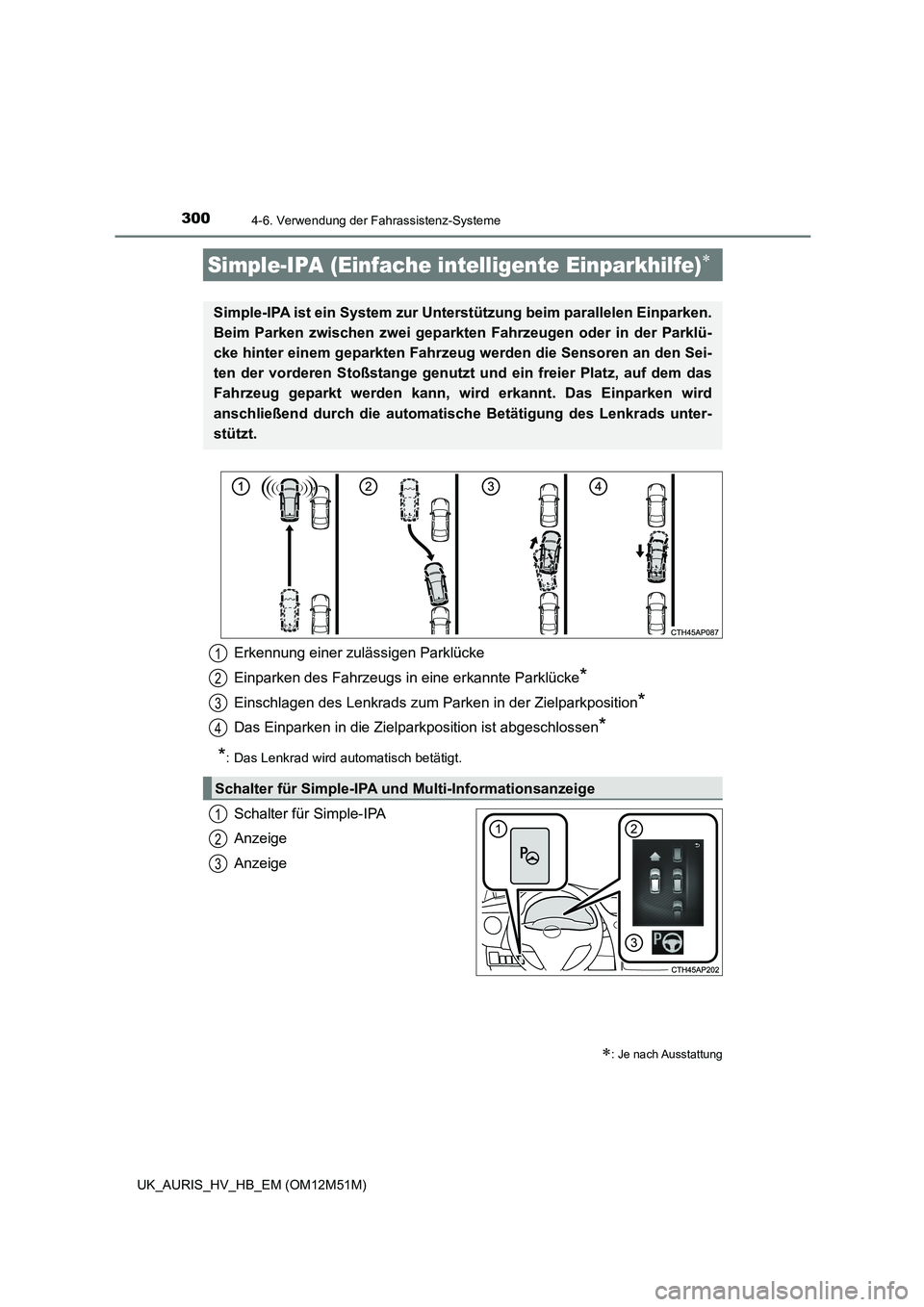

3004-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)
Schalter für Simple-IPA
Anzeige
Anzeige
Simple-IPA (Einfache intelligente Einparkhilfe)
: Je nach Ausstattung
Simple-IPA ist ein System zur Unte rstützung beim parallelen Einparken.
Beim Parken zwischen zwei geparkten Fahrzeugen oder in der Parklü-
cke hinter einem geparkten Fahrzeug werden die Sensoren an den Sei-
ten der vorderen Stoßstange genutz t und ein freier Platz, auf dem das
Fahrzeug geparkt werden kann, wird erkannt. Das Einparken wird
anschließend durch die automatisch e Betätigung des Lenkrads unter-
stützt.
Erkennung einer zulässigen Parklücke
Einparken des Fahrzeugs in eine erkannte Parklücke*
Einschlagen des Lenkrads zum Parken in der Zielparkposition*
Das Einparken in die Zielparkposition ist abgeschlossen*
*: Das Lenkrad wird automatisch betätigt.
Schalter für Simple-IPA und Multi-Informationsanzeige
1
2
3
4
1
2
3
