TOYOTA AURIS 2018 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2018, Model line: AURIS, Model: TOYOTA AURIS 2018Pages: 612, PDF-Größe: 29.22 MB

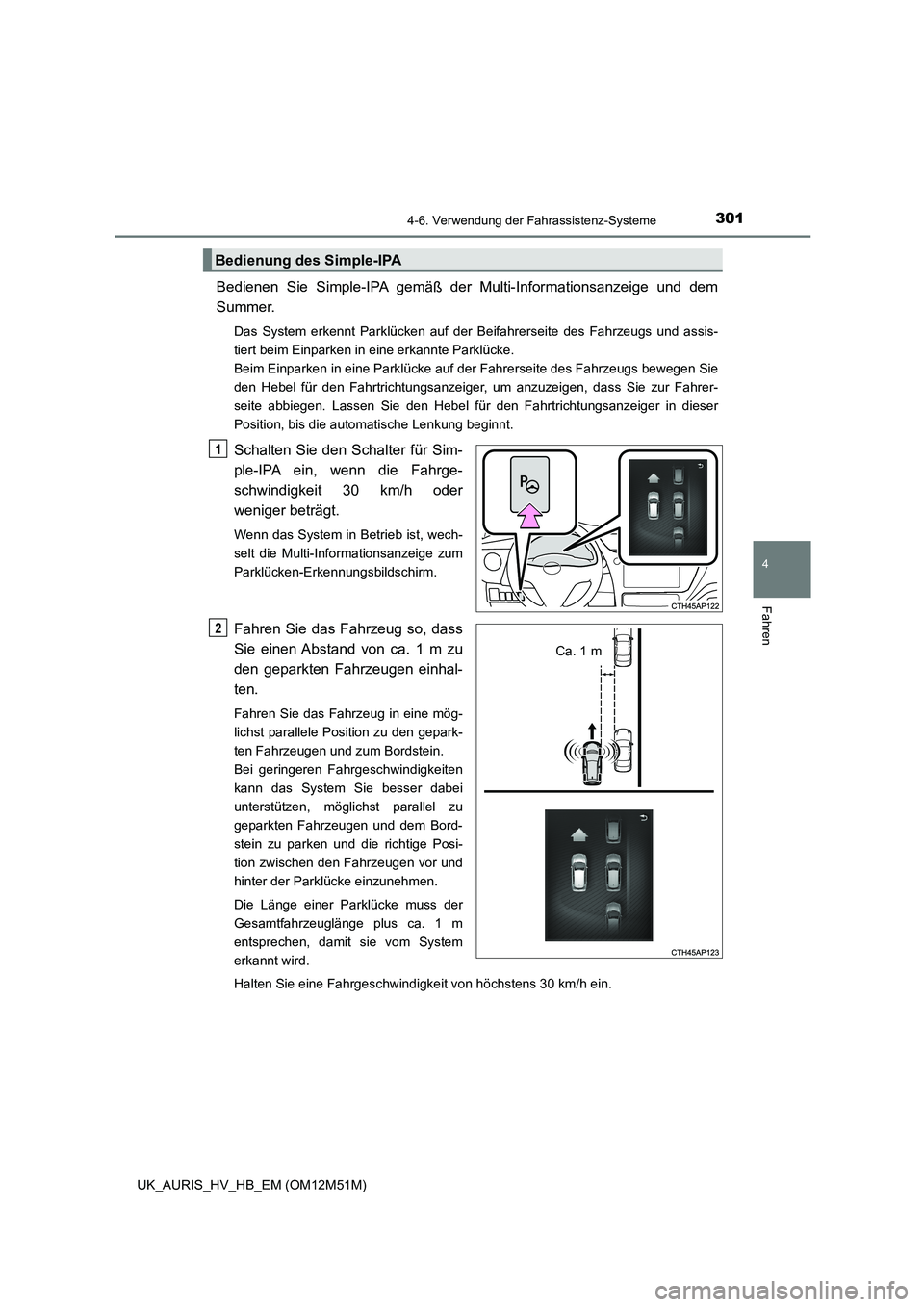

Page 301 of 612

3014-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
Bedienen Sie Simple-IPA gemäß der Multi-Informationsanzeige und dem
Summer.
Das System erkennt Parklücken auf der Beifahrerseite des Fahrzeugs und assis-
tiert beim Einparken in eine erkannte Parklücke.
Beim Einparken in eine Parklücke auf der Fahrerseite des Fahrzeugs bewegen Sie
den Hebel für den Fahrtrichtungsanzeiger, um anzuzeigen, dass Sie zur Fahrer-
seite abbiegen. Lassen Sie den Hebel für den Fahrtrichtungsanzeiger in dieser
Position, bis die automatische Lenkung beginnt.
Schalten Sie den Schalter für Sim-
ple-IPA ein, wenn die Fahrge-
schwindigkeit 30 km/h oder
weniger beträgt.
Wenn das System in Betrieb ist, wech-
selt die Multi-Informationsanzeige zum
Parklücken-Erkennungsbildschirm.
Fahren Sie das Fahrzeug so, dass
Sie einen Abstand von ca. 1 m zu
den geparkten Fahrzeugen einhal-
ten.
Fahren Sie das Fahrzeug in eine mög-
lichst parallele Position zu den gepark-
ten Fahrzeugen und zum Bordstein.
Bei geringeren Fahrgeschwindigkeiten
kann das System Sie besser dabei
unterstützen, möglichst parallel zu
geparkten Fahrzeugen und dem Bord-
stein zu parken und die richtige Posi-
tion zwischen den Fahrzeugen vor und
hinter der Parklücke einzunehmen.
Die Länge einer Parklücke muss der
Gesamtfahrzeuglänge plus ca. 1 m
entsprechen, damit sie vom System
erkannt wird.
Halten Sie eine Fahrgeschwindigkeit von höchstens 30 km/h ein.
Bedienung des Simple-IPA
1
Ca. 1 m
2

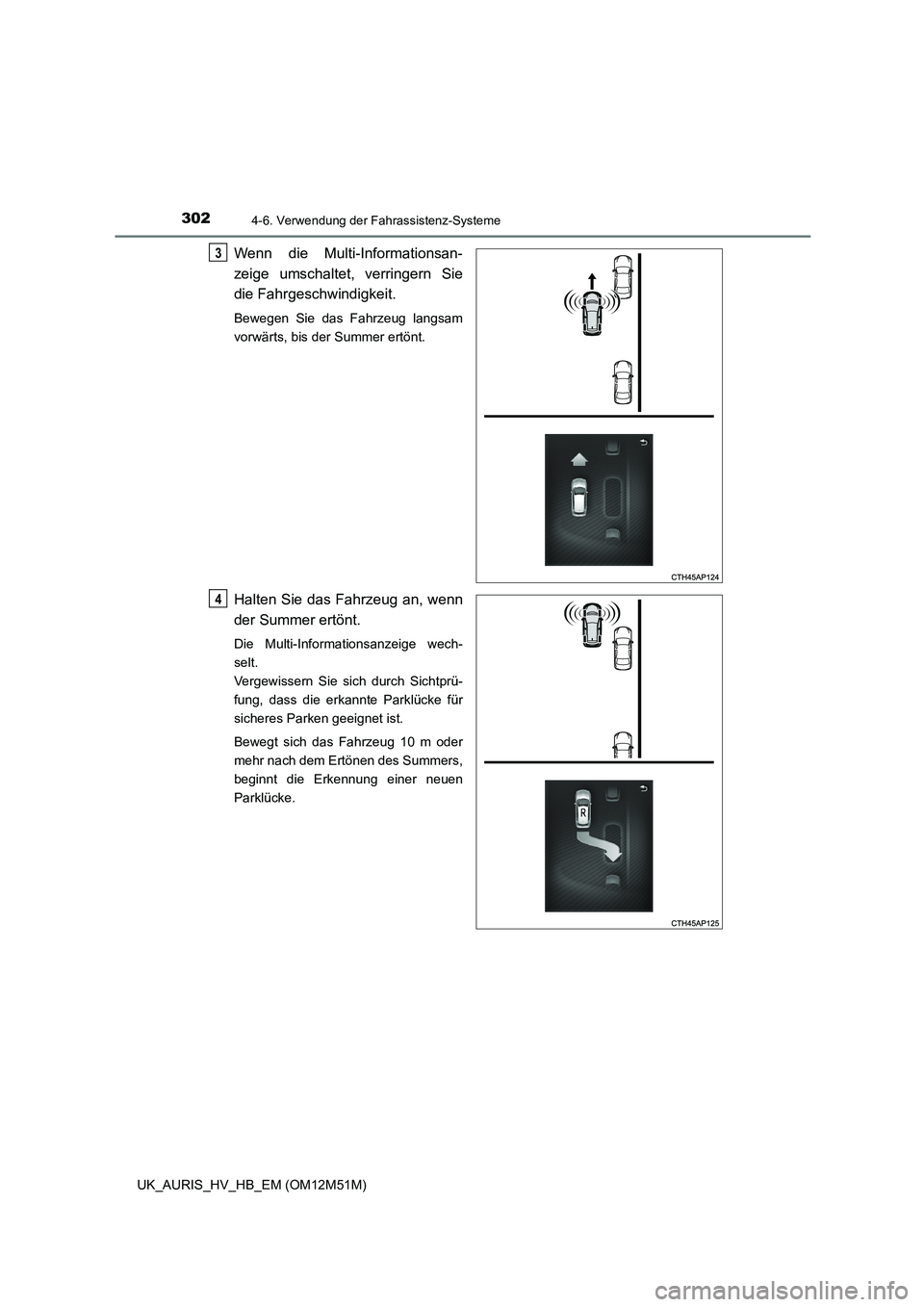

Page 302 of 612

3024-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)
Wenn die Multi-Informationsan-
zeige umschaltet, verringern Sie
die Fahrgeschwindigkeit.
Bewegen Sie das Fahrzeug langsam
vorwärts, bis der Summer ertönt.
Halten Sie das Fahrzeug an, wenn
der Summer ertönt.
Die Multi-Informationsanzeige wech-
selt.
Vergewissern Sie sich durch Sichtprü-
fung, dass die erkannte Parklücke für
sicheres Parken geeignet ist.
Bewegt sich das Fahrzeug 10 m oder
mehr nach dem Ertönen des Summers,
beginnt die Erkennung einer neuen
Parklücke.
3
4

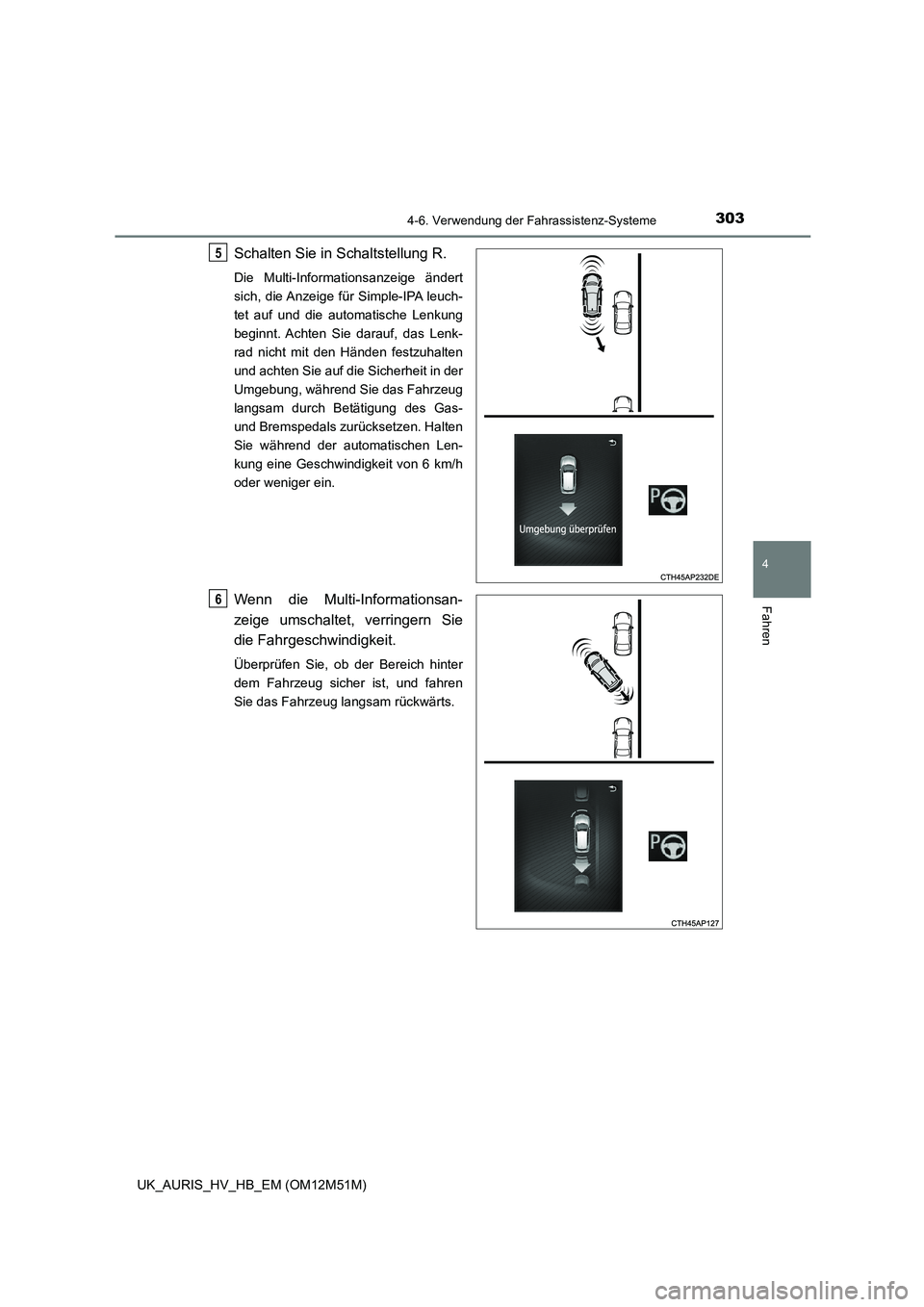

Page 303 of 612

3034-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
Schalten Sie in Schaltstellung R.
Die Multi-Informationsanzeige ändert
sich, die Anzeige für Simple-IPA leuch-
tet auf und die automatische Lenkung
beginnt. Achten Sie darauf, das Lenk-
rad nicht mit den Händen festzuhalten
und achten Sie auf die Sicherheit in der
Umgebung, während Sie das Fahrzeug
langsam durch Betätigung des Gas-
und Bremspedals zurücksetzen. Halten
Sie während der automatischen Len-
kung eine Geschwindigkeit von 6 km/h
oder weniger ein.
Wenn die Multi-Informationsan-
zeige umschaltet, verringern Sie
die Fahrgeschwindigkeit.
Überprüfen Sie, ob der Bereich hinter
dem Fahrzeug sicher ist, und fahren
Sie das Fahrzeug langsam rückwärts.
5
6

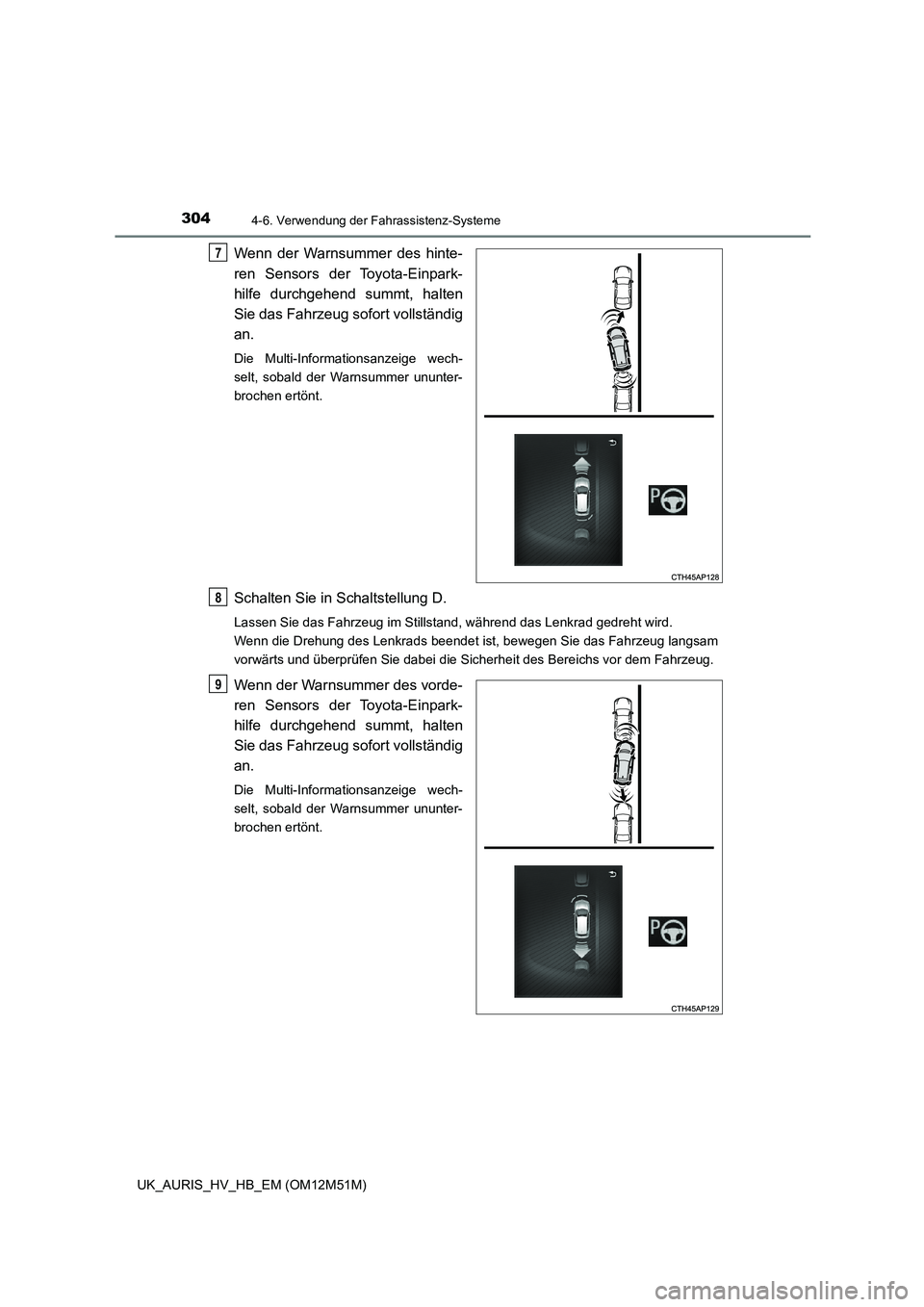

Page 304 of 612

3044-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)
Wenn der Warnsummer des hinte-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
Schalten Sie in Schaltstellung D.
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
vorwärts und überprüfen Sie dabei die Sicherheit des Bereichs vor dem Fahrzeug.
Wenn der Warnsummer des vorde-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
7
8
9

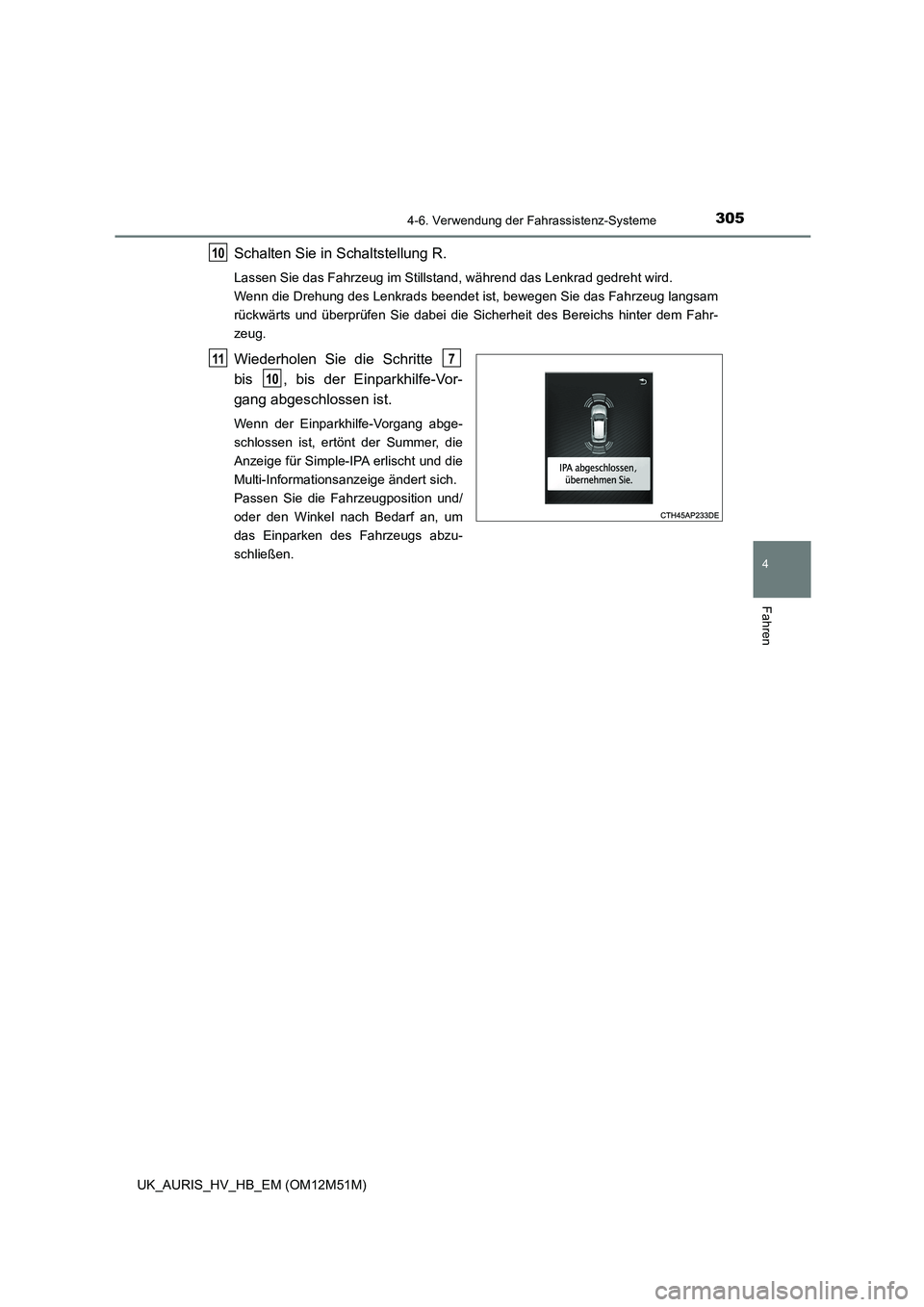

Page 305 of 612

3054-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
Schalten Sie in Schaltstellung R.
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
rückwärts und überprüfen Sie dabei die Sich erheit des Bereichs hinter dem Fahr-
zeug.
Wiederholen Sie die Schritte
bis , bis der Einparkhilfe-Vor-
gang abgeschlossen ist.
Wenn der Einparkhilfe-Vorgang abge-
schlossen ist, ertönt der Summer, die
Anzeige für Simple-IPA erlischt und die
Multi-Informationsanzeige ändert sich.
Passen Sie die Fahrzeugposition und/
oder den Winkel nach Bedarf an, um
das Einparken des Fahrzeugs abzu-
schließen.
10
117
10

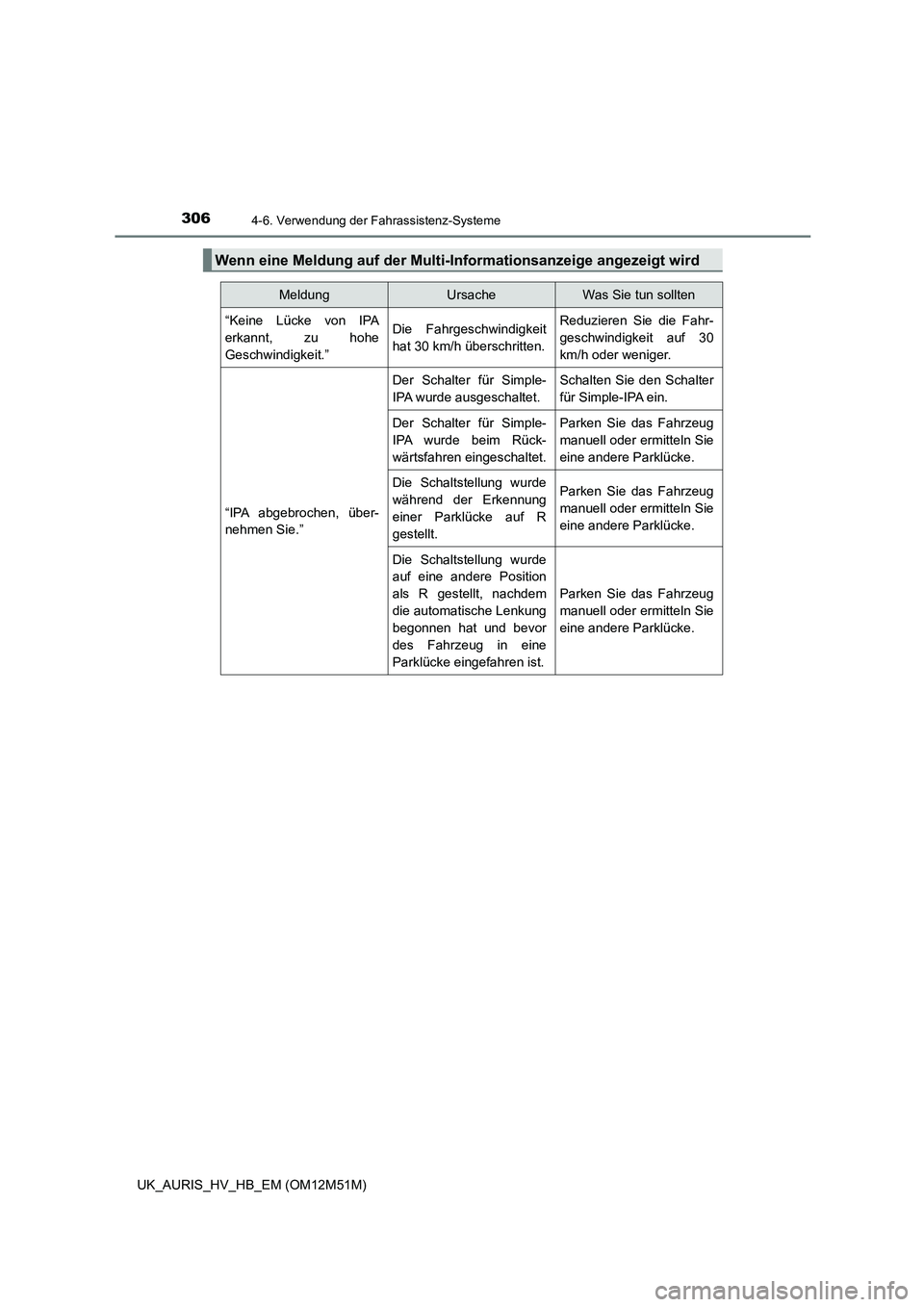

Page 306 of 612

3064-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)
Wenn eine Meldung auf der Multi-Informationsanzeige angezeigt wird
MeldungUrsacheWas Sie tun sollten
“Keine Lücke von IPA
erkannt, zu hohe
Geschwindigkeit.”
Die Fahrgeschwindigkeit
hat 30 km/h überschritten.
Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger.
“IPA abgebrochen, über-
nehmen Sie.”
Der Schalter für Simple-
IPA wurde ausgeschaltet.
Schalten Sie den Schalter
für Simple-IPA ein.
Der Schalter für Simple-
IPA wurde beim Rück-
wärtsfahren eingeschaltet.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Schaltstellung wurde
während der Erkennung
einer Parklücke auf R
gestellt.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Schaltstellung wurde
auf eine andere Position
als R gestellt, nachdem
die automatische Lenkung
begonnen hat und bevor
des Fahrzeug in eine
Parklücke eingefahren ist.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Page 307 of 612

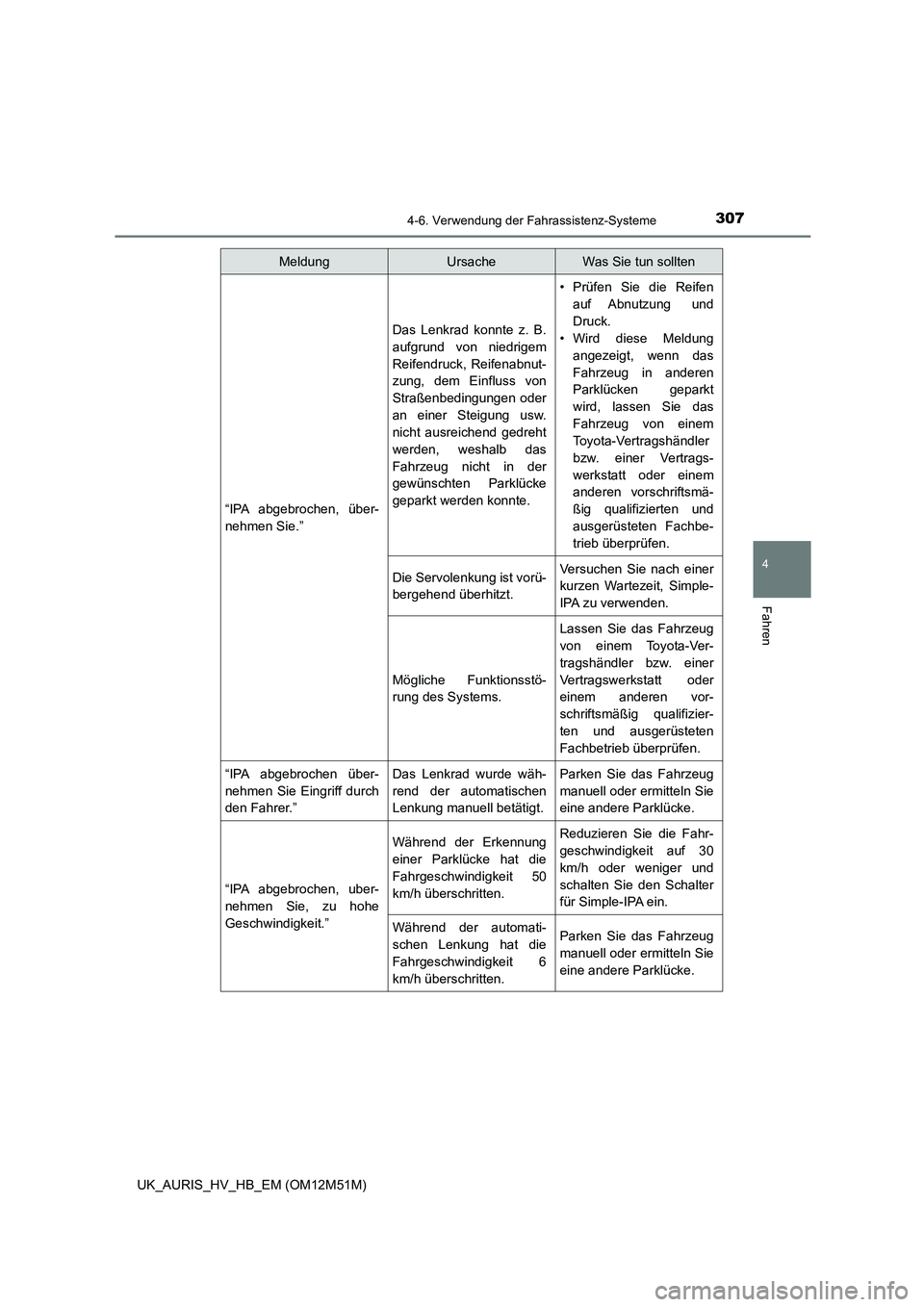

3074-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
“IPA abgebrochen, über-
nehmen Sie.”
Das Lenkrad konnte z. B.
aufgrund von niedrigem
Reifendruck, Reifenabnut-
zung, dem Einfluss von
Straßenbedingungen oder
an einer Steigung usw.
nicht ausreichend gedreht
werden, weshalb das
Fahrzeug nicht in der
gewünschten Parklücke
geparkt werden konnte.
• Prüfen Sie die Reifen
auf Abnutzung und
Druck.
• Wird diese Meldung
angezeigt, wenn das
Fahrzeug in anderen
Parklücken geparkt
wird, lassen Sie das
Fahrzeug von einem
Toyota-Vertragshändler
bzw. einer Vertrags-
werkstatt oder einem
anderen vorschriftsmä-
ßig qualifizierten und
ausgerüsteten Fachbe-
trieb überprüfen.
Die Servolenkung ist vorü-
bergehend überhitzt.
Versuchen Sie nach einer
kurzen Wartezeit, Simple-
IPA zu verwenden.
Mögliche Funktionsstö-
rung des Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA abgebrochen über-
nehmen Sie Eingriff durch
den Fahrer.”
Das Lenkrad wurde wäh-
rend der automatischen
Lenkung manuell betätigt.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
“IPA abgebrochen, uber-
nehmen Sie, zu hohe
Geschwindigkeit.”
Während der Erkennung
einer Parklücke hat die
Fahrgeschwindigkeit 50
km/h überschritten.
Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger und
schalten Sie den Schalter
für Simple-IPA ein.
Während der automati-
schen Lenkung hat die
Fahrgeschwindigkeit 6
km/h überschritten.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
MeldungUrsacheWas Sie tun sollten

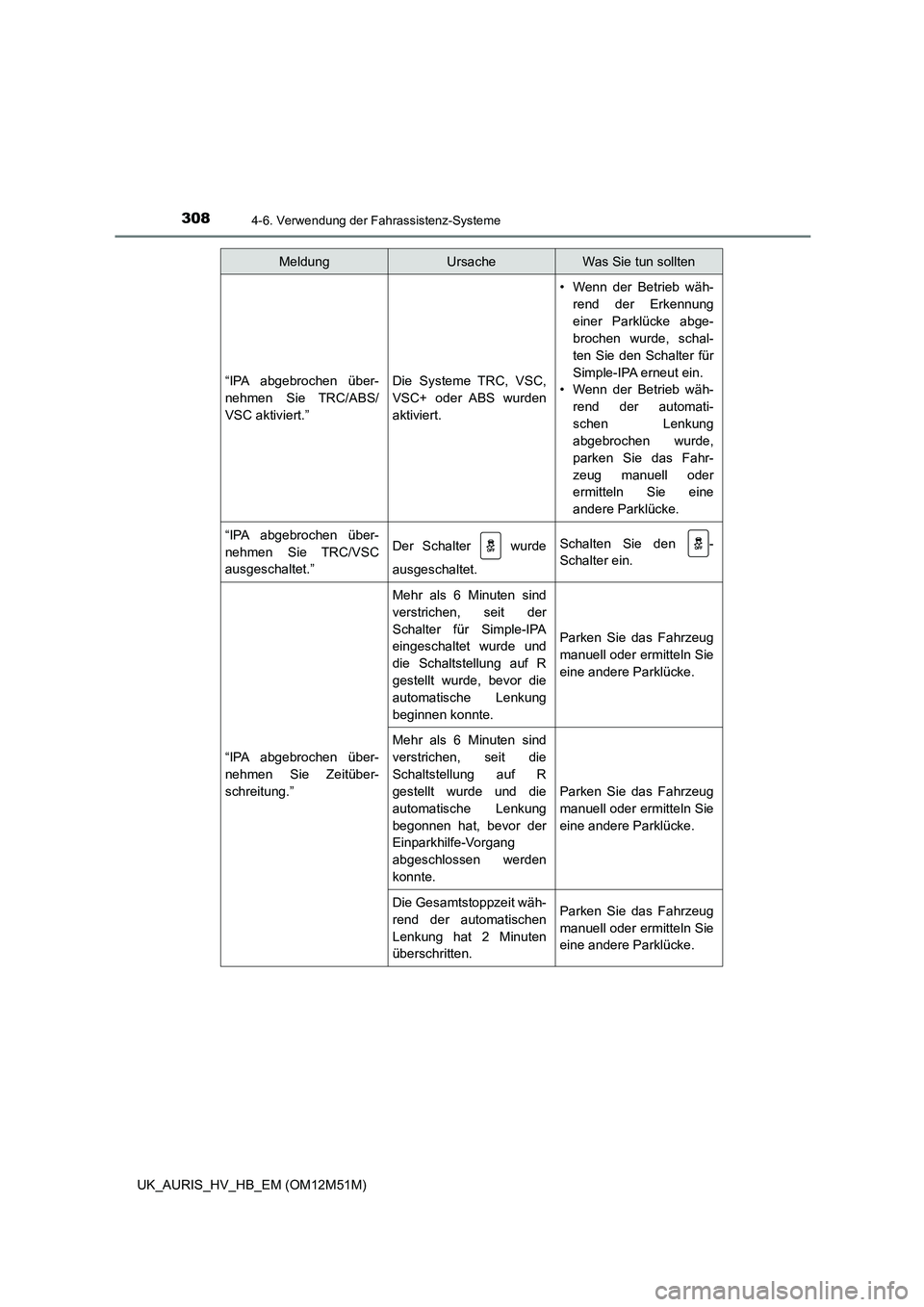

Page 308 of 612

3084-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)
“IPA abgebrochen über-
nehmen Sie TRC/ABS/
VSC aktiviert.”
Die Systeme TRC, VSC,
VSC+ oder ABS wurden
aktiviert.
• Wenn der Betrieb wäh-
rend der Erkennung
einer Parklücke abge-
brochen wurde, schal-
ten Sie den Schalter für
Simple-IPA erneut ein.
• Wenn der Betrieb wäh-
rend der automati-
schen Lenkung
abgebrochen wurde,
parken Sie das Fahr-
zeug manuell oder
ermitteln Sie eine
andere Parklücke.
“IPA abgebrochen über-
nehmen Sie TRC/VSC
ausgeschaltet.”
Der Schalter wurde
ausgeschaltet.
Schalten Sie den -
Schalter ein.
“IPA abgebrochen über-
nehmen Sie Zeitüber-
schreitung.”
Mehr als 6 Minuten sind
verstrichen, seit der
Schalter für Simple-IPA
eingeschaltet wurde und
die Schaltstellung auf R
gestellt wurde, bevor die
automatische Lenkung
beginnen konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Mehr als 6 Minuten sind
verstrichen, seit die
Schaltstellung auf R
gestellt wurde und die
automatische Lenkung
begonnen hat, bevor der
Einparkhilfe-Vorgang
abgeschlossen werden
konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Gesamtstoppzeit wäh-
rend der automatischen
Lenkung hat 2 Minuten
überschritten.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
MeldungUrsacheWas Sie tun sollten

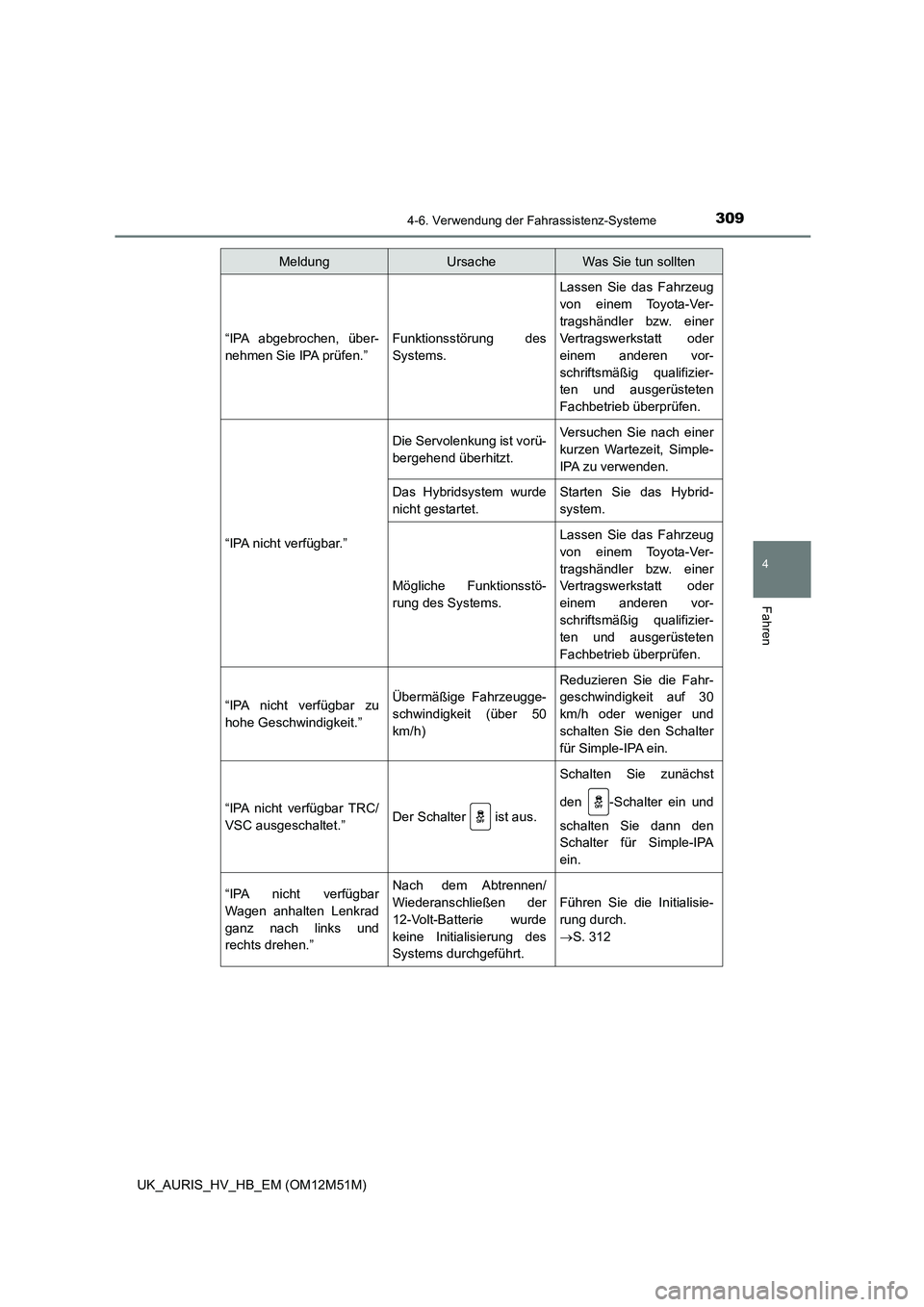

Page 309 of 612

3094-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
“IPA abgebrochen, über-
nehmen Sie IPA prüfen.”
Funktionsstörung des
Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA nicht verfügbar.”
Die Servolenkung ist vorü-
bergehend überhitzt.
Versuchen Sie nach einer
kurzen Wartezeit, Simple-
IPA zu verwenden.
Das Hybridsystem wurde
nicht gestartet.
Starten Sie das Hybrid-
system.
Mögliche Funktionsstö-
rung des Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA nicht verfügbar zu
hohe Geschwindigkeit.”
Übermäßige Fahrzeugge-
schwindigkeit (über 50
km/h)
Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger und
schalten Sie den Schalter
für Simple-IPA ein.
“IPA nicht verfügbar TRC/
VSC ausgeschaltet.”Der Schalter ist aus.
Schalten Sie zunächst
den -Schalter ein und
schalten Sie dann den
Schalter für Simple-IPA
ein.
“IPA nicht verfügbar
Wagen anhalten Lenkrad
ganz nach links und
rechts drehen.”
Nach dem Abtrennen/
Wiederanschließen der
12-Volt-Batterie wurde
keine Initialisierung des
Systems durchgeführt.
Führen Sie die Initialisie-
rung durch.
S. 312
MeldungUrsacheWas Sie tun sollten
Page 310 of 612

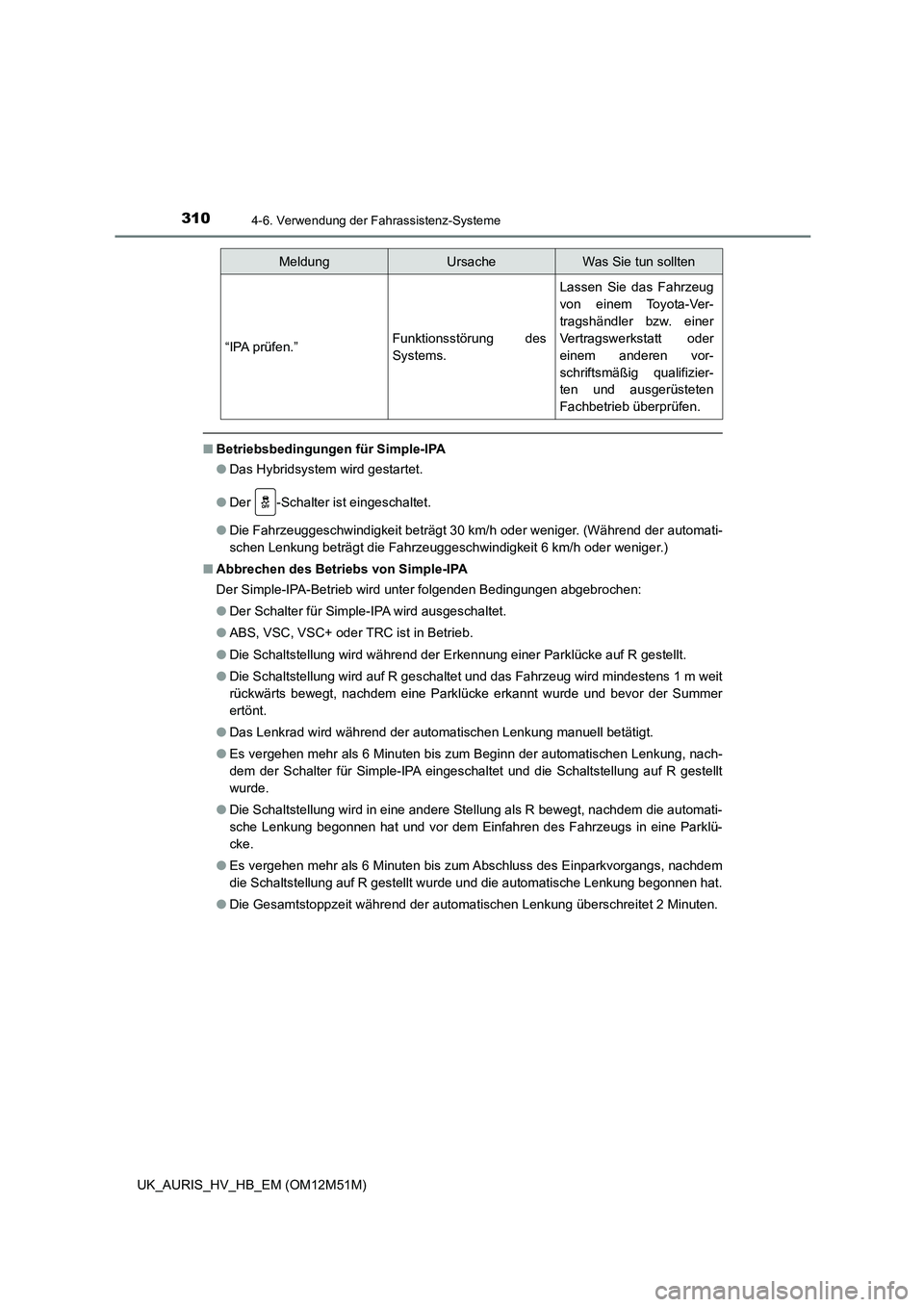

3104-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12M51M)
■Betriebsbedingungen für Simple-IPA
● Das Hybridsystem wird gestartet.
● Der -Schalter ist eingeschaltet.
● Die Fahrzeuggeschwindigkeit beträgt 30 km/h oder weniger. (Während der automati-
schen Lenkung beträgt die Fahrzeuggeschwindigkeit 6 km/h oder weniger.)
■ Abbrechen des Betriebs von Simple-IPA
Der Simple-IPA-Betrieb wird unter folgenden Bedingungen abgebrochen:
● Der Schalter für Simple-IPA wird ausgeschaltet.
● ABS, VSC, VSC+ oder TRC ist in Betrieb.
● Die Schaltstellung wird während der Erkennung einer Parklücke auf R gestellt.
● Die Schaltstellung wird auf R geschaltet und das Fahrzeug wird mindestens 1 m weit
rückwärts bewegt, nachdem eine Parklücke erkannt wurde und bevor der Summer
ertönt.
● Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
● Es vergehen mehr als 6 Minuten bis zum Beginn der automatischen Lenkung, nach-
dem der Schalter für Simple-IPA eingeschaltet und die Schaltstellung auf R gestellt
wurde.
● Die Schaltstellung wird in eine andere Stellung als R bewegt, nachdem die automati-
sche Lenkung begonnen hat und vor dem Einfahren des Fahrzeugs in eine Parklü-
cke.
● Es vergehen mehr als 6 Minuten bis zum Abschluss des Einparkvorgangs, nachdem
die Schaltstellung auf R gestellt wurde und die automatische Lenkung begonnen hat.
● Die Gesamtstoppzeit während der automatischen Lenkung überschreitet 2 Minuten.
“IPA prüfen.”Funktionsstörung des
Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
MeldungUrsacheWas Sie tun sollten
