2514-6. Använda körstödssystemen
OM12M59SE
4
Körning

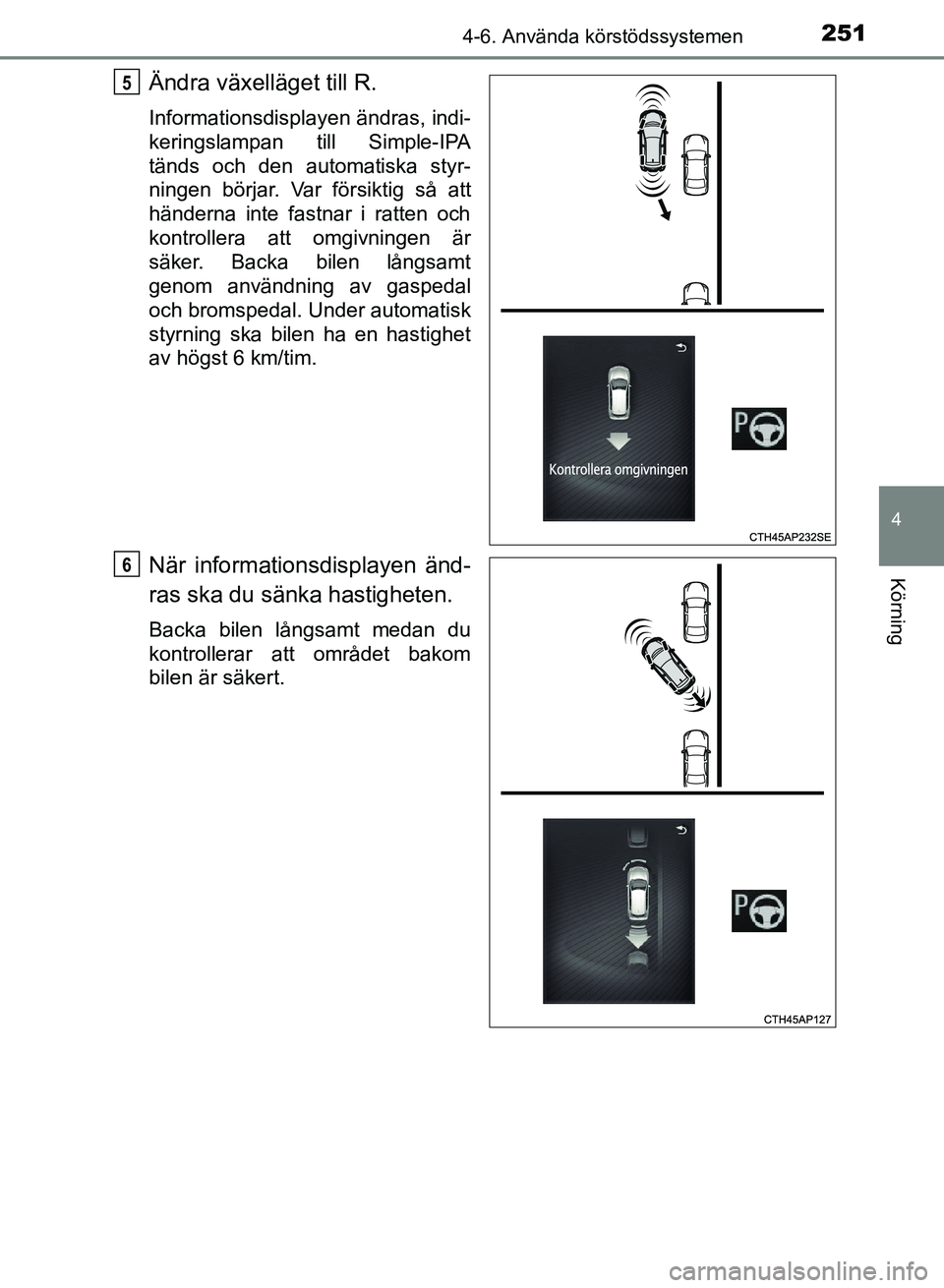

Ändra växelläget till R.
Informationsdisplayen ändras, indi-
keringslampan till Simple-IPA
tänds och den automatiska styr-
ningen börjar. Var försiktig så att
händerna inte fastnar i ratten och
kontrollera att omgivningen är
säker. Backa bilen långsamt
genom användning av gaspedal
och bromspedal. Under automatisk
styrning ska bilen ha en hastighet
av högst 6 km/tim.
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Backa bilen långsamt medan du
kontrollerar att området bakom
bilen är säkert.
5
6
OM12M59SE_Auris_HV_TS.book Page 251 Wednesday, September 27, 2017 11:03 AM

2524-6. Använda körstödssystemen
OM12M59SE
När den bakre sensorn i parke-
ringssystemet avger en ihål-
lande summerton ska du
omedelbart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Ändra växelläget till D.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12M59SE_Auris_HV_TS.book Page 252 Wednesday, September 27, 2017 11:03 AM

2534-6. Använda körstödssystemen
OM12M59SE
4
Körning

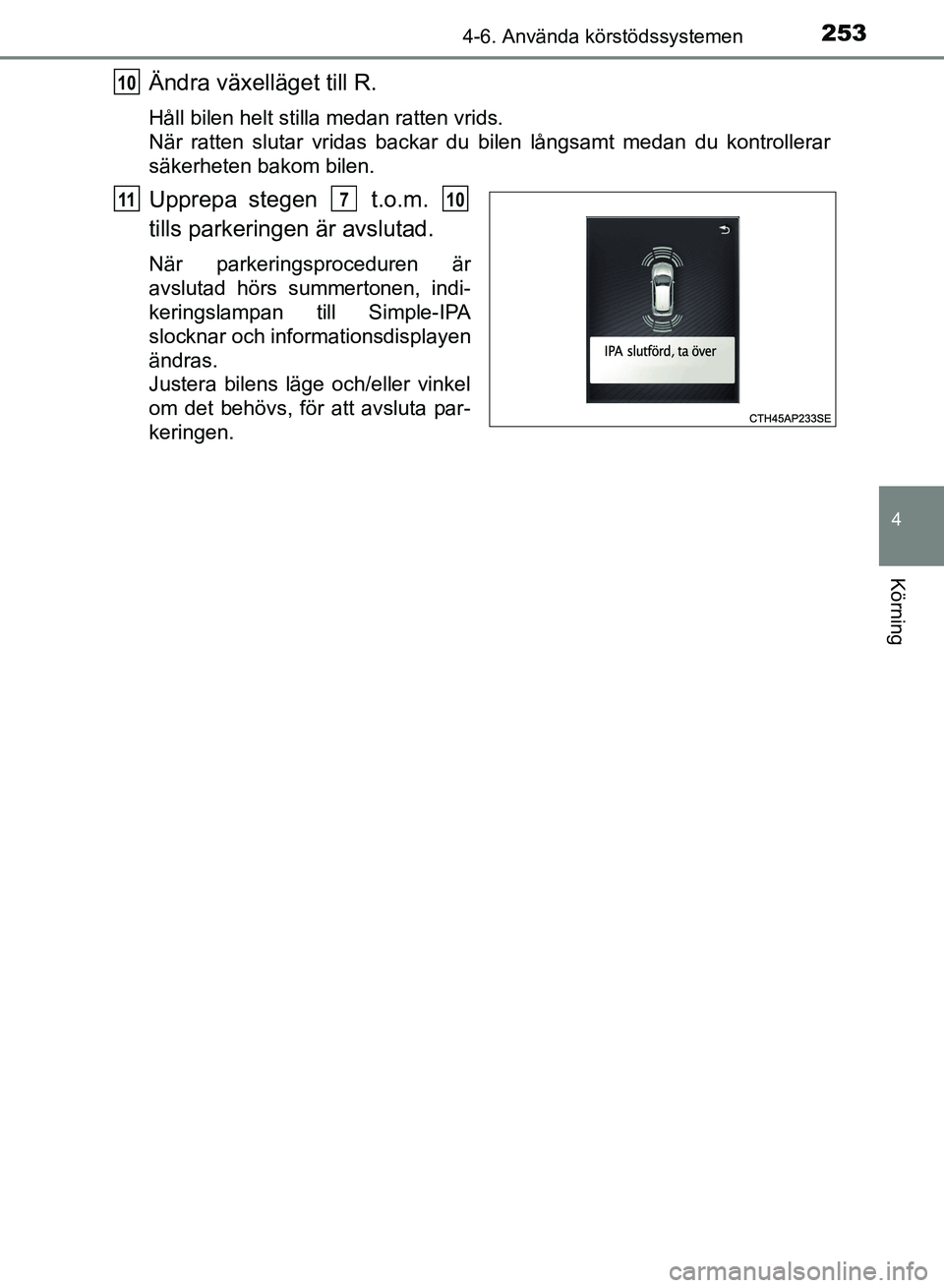

Ändra växelläget till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrol\
lerar
säkerheten bakom bilen.
Upprepa stegen t.o.m.
tills parkeringen är avslutad.
När parkeringsproceduren är
avslutad hörs summertonen, indi-
keringslampan till Simple-IPA
slocknar och informationsdisplayen
ändras.
Justera bilens läge och/eller vinkel
om det behövs, för att avsluta par-
keringen.
10
11710
OM12M59SE_Auris_HV_TS.book Page 253 Wednesday, September 27, 2017 11:03 AM

2544-6. Använda körstödssystemen
OM12M59SE

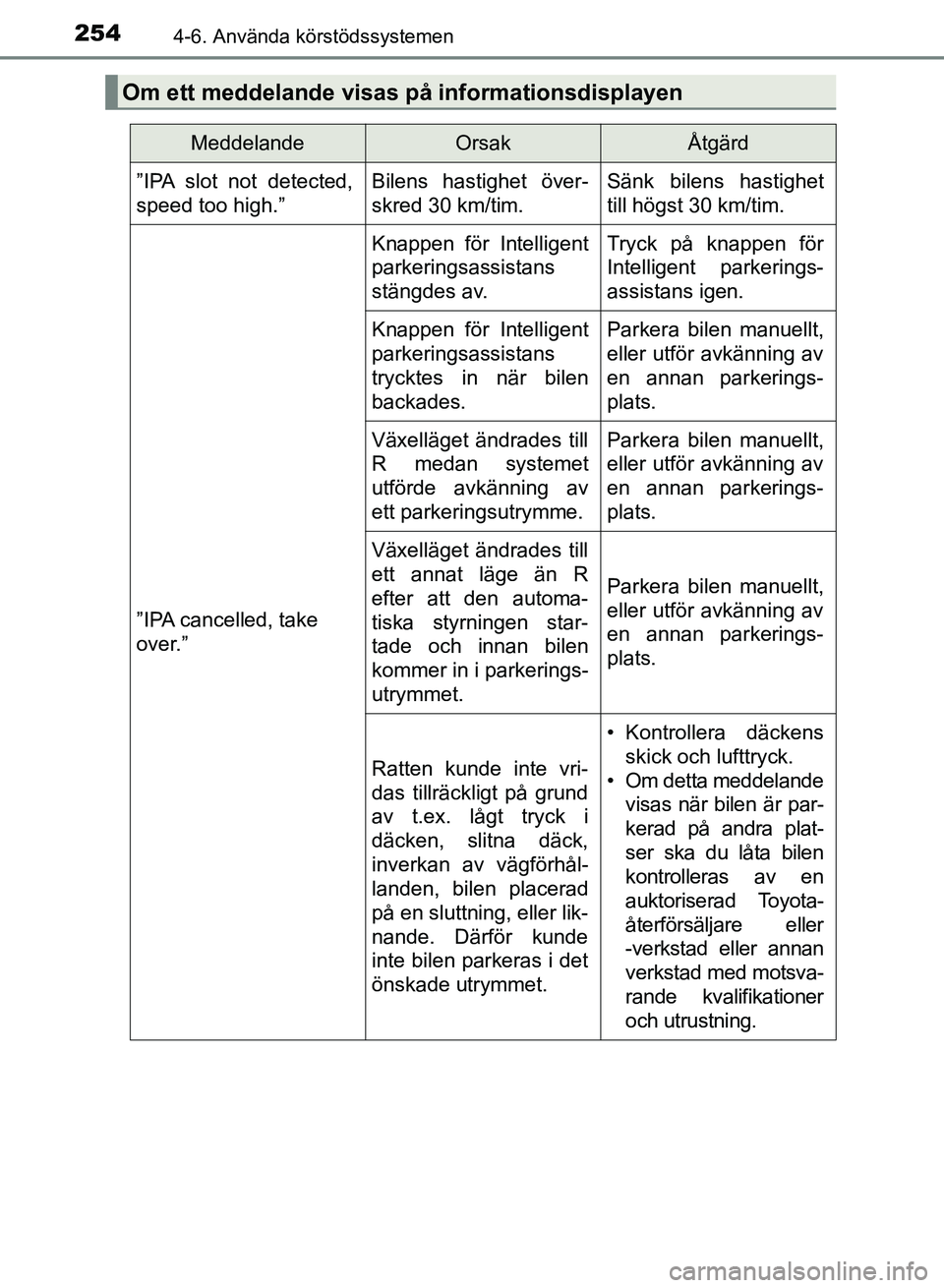

Om ett meddelande visas på informationsdisplayen
MeddelandeOrsakÅtgärd
”IPA slot not detected,
speed too high.” Bilens hastighet över-
skred 30 km/tim.Sänk bilens hastighet
till högst 30 km/tim.
”IPA cancelled, take
over.”
Knappen för Intelligent
parkeringsassistans
stängdes av.Tryck på knappen för
Intelligent parkerings-
assistans igen.
Knappen för Intelligent
parkeringsassistans
trycktes in när bilen
backades.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelläget ändrades till
R medan systemet
utförde avkänning av
ett parkeringsutrymme.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelläget ändrades till
ett annat läge än R
efter att den automa-
tiska styrningen star-
tade och innan bilen
kommer in i parkerings-
utrymmet.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Ratten kunde inte vri-
das tillräckligt på grund
av t.ex. lågt tryck i
däcken, slitna däck,
inverkan av vägförhål-
landen, bilen placerad
på en sluttning, eller lik-
nande. Därför kunde
inte bilen parkeras i det
önskade utrymmet.
• Kontrollera däckens
skick och lufttryck.
• Om detta meddelandevisas när bilen är par-
kerad på andra plat-
ser ska du låta bilen
kontrolleras av en
auktoriserad Toyota-
återförsäljare eller
-verkstad eller annan
verkstad med motsva-
rande kvalifikationer
och utrustning.
OM12M59SE_Auris_HV_TS.book Page 254 Wednesday, September 27, 2017 11:03 AM

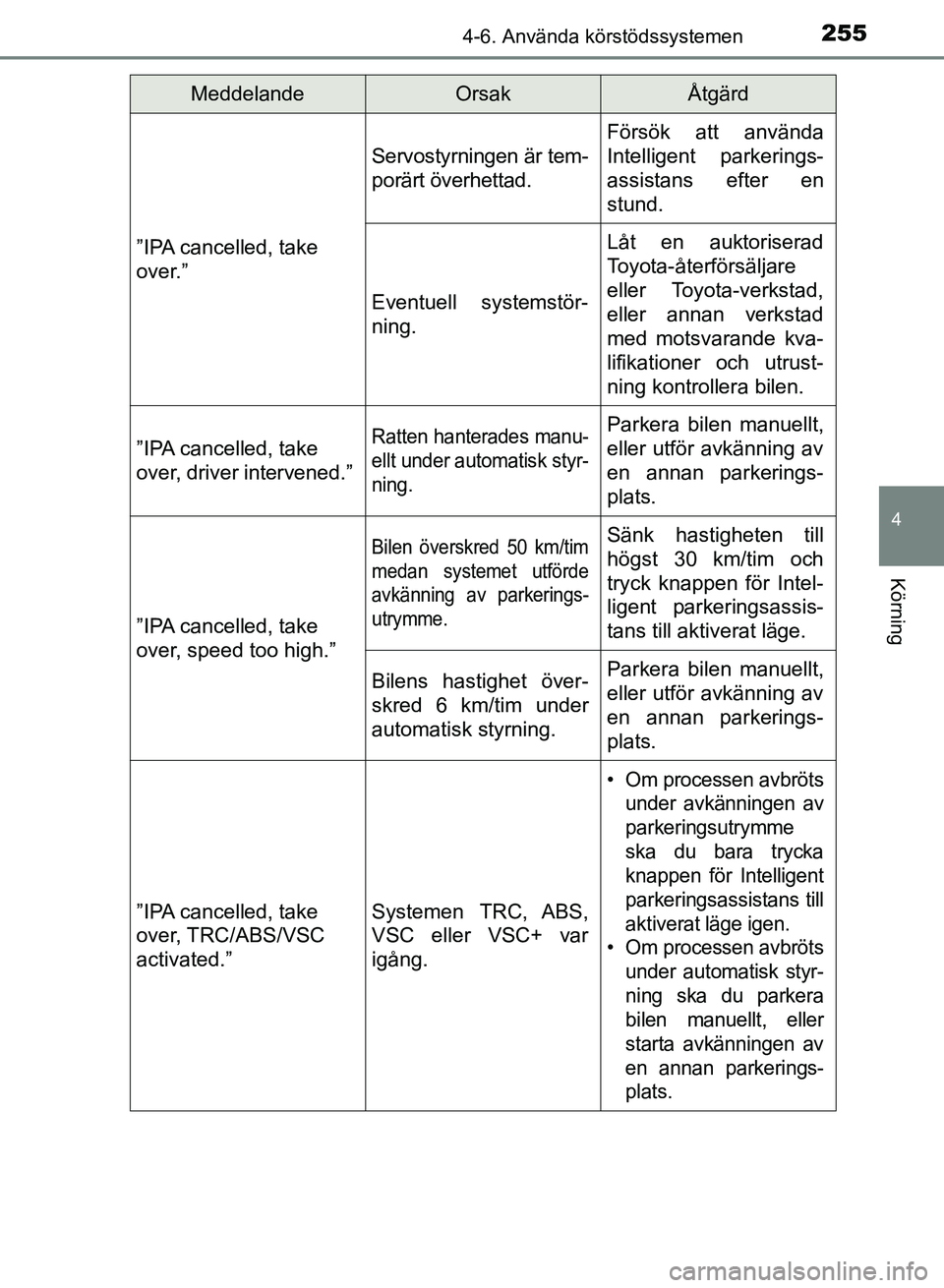

2554-6. Använda körstödssystemen
OM12M59SE
4
Körning
”IPA cancelled, take
over.”
Servostyrningen är tem-
porärt överhettad.
Försök att använda
Intelligent parkerings-
assistans efter en
stund.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
”IPA cancelled, take
over, driver intervened.”Ratten hanterades manu-
ellt under automatisk styr-
ning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, speed too high.”
Bilen överskred 50 km/tim
medan systemet utförde
avkänning av parkerings-
utrymme.Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intel-
ligent parkeringsassis-
tans till aktiverat läge.
Bilens hastighet över-
skred 6 km/tim under
automatisk styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, TRC/ABS/VSC
activated.”Systemen TRC, ABS,
VSC eller VSC+ var
igång.
• Om processen avbrötsunder avkänningen av
parkeringsutrymme
ska du bara trycka
knappen för Intelligent
parkeringsassistans till
aktiverat läge igen.
• Om processen avbröts under automatisk styr-
ning ska du parkera
bilen manuellt, eller
starta avkänningen av
en annan parkerings-
plats.
MeddelandeOrsakÅtgärd
OM12M59SE_Auris_HV_TS.book Page 255 Wednesday, September 27, 2017 11:03 AM

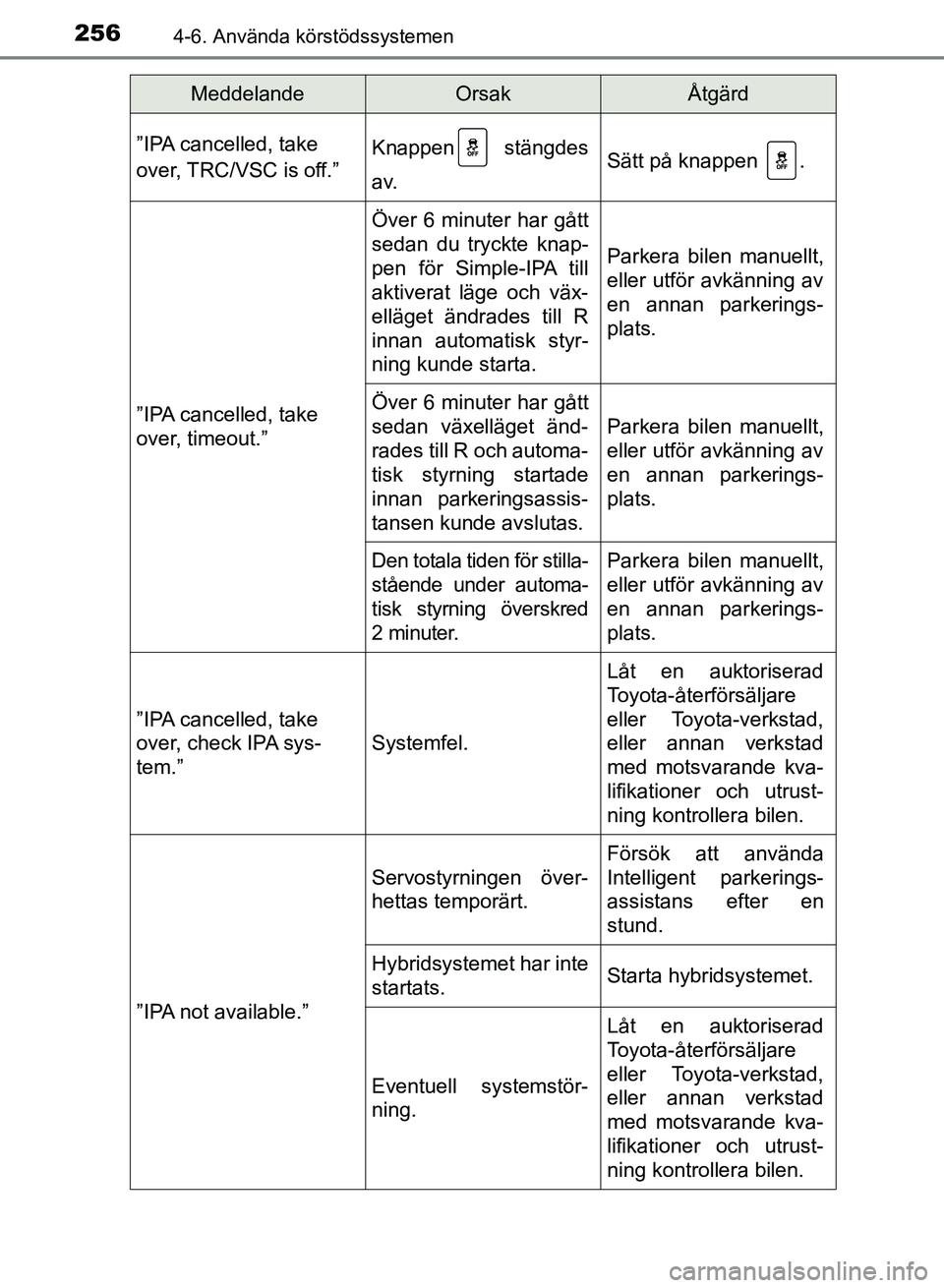

2564-6. Använda körstödssystemen
OM12M59SE
”IPA cancelled, take
over, TRC/VSC is off.”Knappen stängdes
a v.Sätt på knappen .
”IPA cancelled, take
over, timeout.”
Över 6 minuter har gått
sedan du tryckte knap-
pen för Simple-IPA till
aktiverat läge och väx-
elläget ändrades till R
innan automatisk styr-
ning kunde starta.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Över 6 minuter har gått
sedan växelläget änd-
rades till R och automa-
tisk styrning startade
innan parkeringsassis-
tansen kunde avslutas.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Den totala tiden för stilla-
stående under automa-
tisk styrning överskred
2 minuter.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, check IPA sys-
tem.”
Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
”IPA not available.”
Servostyrningen över-
hettas temporärt.
Försök att använda
Intelligent parkerings-
assistans efter en
stund.
Hybridsystemet har inte
startats.Starta hybridsystemet.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12M59SE_Auris_HV_TS.book Page 256 Wednesday, September 27, 2017 11:03 AM

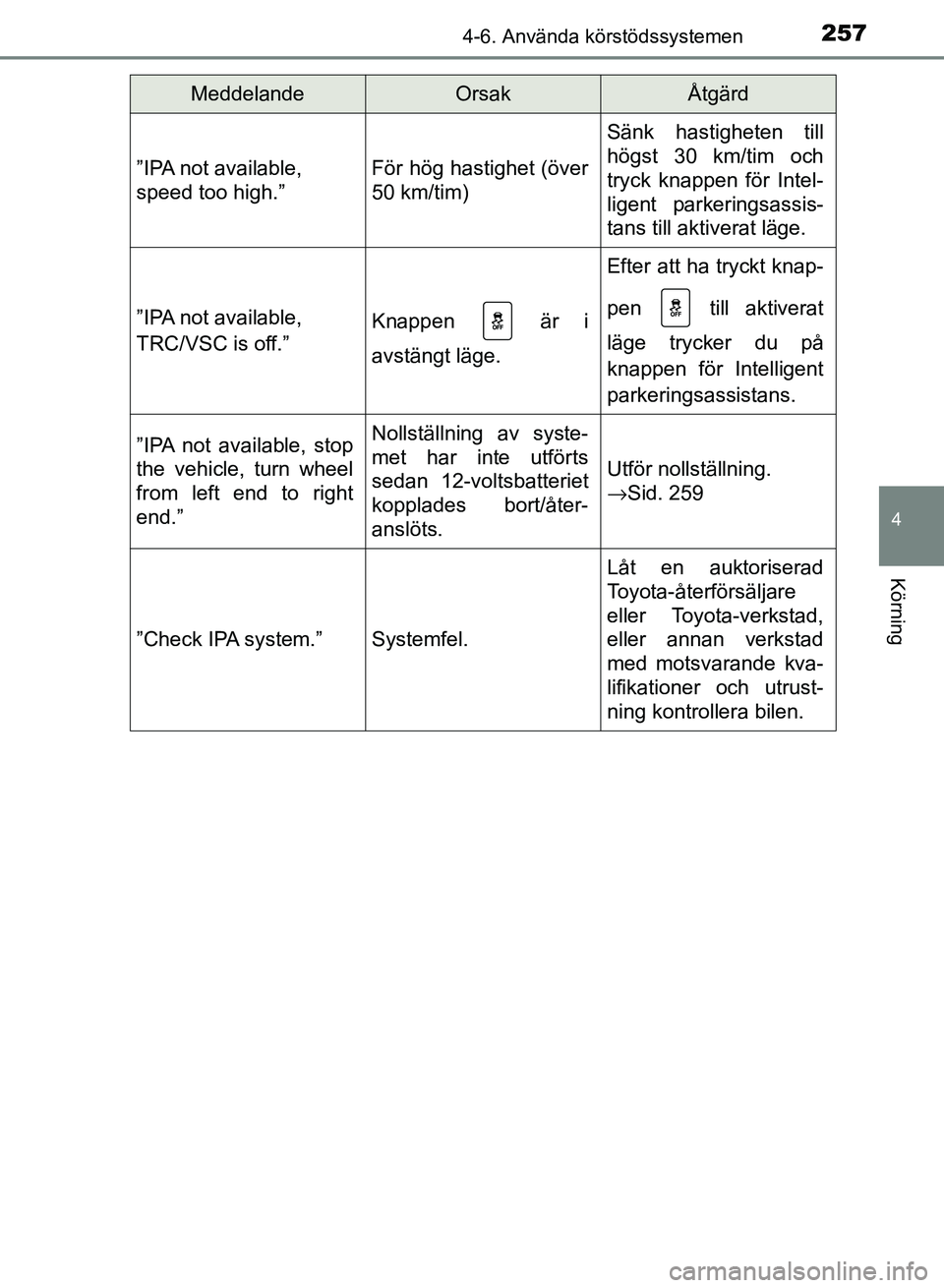

2574-6. Använda körstödssystemen
OM12M59SE
4
Körning
”IPA not available,
speed too high.”För hög hastighet (över
50 km/tim)
Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intel-
ligent parkeringsassis-
tans till aktiverat läge.
”IPA not available,
TRC/VSC is off.”Knappen är i
avstängt läge.
Efter att ha tryckt knap-
pen till aktiverat
läge trycker du på
knappen för Intelligent
parkeringsassistans.
”IPA not available, stop
the vehicle, turn wheel
from left end to right
end.”Nollställning av syste-
met har inte utförts
sedan 12-voltsbatteriet
kopplades bort/åter-
anslöts.
Utför nollställning.
→Sid. 259
”Check IPA system.”Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12M59SE_Auris_HV_TS.book Page 257 Wednesday, September 27, 2017 11:03 AM

2584-6. Använda körstödssystemen
OM12M59SE
nDriftsförutsättningar för Intelligent parkeringsassistans
lHybridsystemet har startat.
l Knappen är i aktivt läge.
l Bilens hastighet är högst 30 km/tim. (Under automatisk styrning är bilens
hastighet högst 6 km/tim.)
n Avbryta Intelligent parkeringsassistans
Intelligent parkeringsassistans avbryts när:
lKnappen till Intelligent parkeringsassistans stängdes av.
l Systemen ABS, VSC, VSC+ eller TRC är igång.
l Växelläget ändrades till R medan systemet utförde avkänning av ett parke-
ringsutrymme.
l Växelläget ändrades till R och bilen backas minst 1 m efter att parkeringsut-
rymmet har känts av och innan summertonen hörs.
l Ratten hanteras manuellt under automatisk styrning.
l Det tar över 6 minuter för den automatiska styrningen att starta efter att
knappen Simple-IPA trycks till aktivt läge och växelläget ändras till R.
l Växelläget ändras till ett annat läge än R efter att den automatiska styr-
ningen startade och innan bilen kommer in i ett parkeringsutrymme.
l Det tar över 6 minuter att avsluta parkeringen efter att växellä\
get ändrades
till R och den automatiska styrningen startade.
l Den totala tiden för stillastående under automatisk styrning överskrider
2 minuter.
n Återuppta funktionen Intelligent parkeringsassistans
Om funktionen Intelligent parkeringsassistans avbryts på grund av något av
följande kan den eventuellt inte återupptas med en tryckning på knappen för
Intelligent parkeringsassistans beroende på förutsättningar som t.ex. läget
som bilen stannade i och rattens vinkel.
lRatten hanteras manuellt under automatisk styrning.
l Bilens hastighet överskrider 6 km/tim under automatisk styrning.
l Växelläget ändras till ett annat läge än R efter att den automatiska styr-
ningen startade och innan bilen kommer in i ett parkeringsutrymme.
Om funktionen inte återupptas ska bilen parkeras manuellt, eller en annan
parkeringsplats avkännas.
OM12M59SE_Auris_HV_TS.book Page 258 Wednesday, September 27, 2017 11:03 AM

2594-6. Använda körstödssystemen
OM12M59SE
4
Körning
nOm du ofta använder Inte lligent parkeringsassistans
Om Intelligent parkeringsassistans används ofta kan servostyrningen tillfälligt
överhettas. Det kan orsaka att Intelligent parkeringsassistans avaktiveras
eller avslutas. I så fall ska du vänta några minuter innan du använder Intelli-
gent parkeringsassistans igen.
n Användning av Toyotas parkeringssenso r samtidigt med Intelligent par-
keringsassistans
Även om Toyotas parkeringssensor är avstängd medan Simple-IPA är aktive-
rat fortsätter Toyotas parkeringssensor att vara aktiv. I så fall avaktiveras
Toyotas parkeringsassistanssensor när Intelligent parkeringsassistans avslu-
tas eller avbryts.
n Om temperaturen i kupén är hög
Sensorerna fungerar eventuellt inte korrekt om temperaturen i bilens kupé är
hög om bilen t.ex. varit parkerad i solen. Använd funktionen för Intelligent par-
keringsassistans när kupén är svalare.
n Sensorer i systemet för Intelligent parkeringsassistans
→Sid. 241
n Nollställa Simple-IPA
Högst 15 sekunder efter att knappen för Intelligent parkeringsassistans tryck-
tes in ska du vrida ratten med fullt utslag åt vänster och därefter åt motsatt
håll.
När skärmen för avkänning av parkeringsplats visas är nollställningen avslu-
tad.
Om knappen Simple-IPA trycks in igen och ”IPA not available, stop the
vehicle, turn wheel from left end to right end.” fortfarande visas på informa-
tionsdisplayen har nollställningen misslyckats. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
VARNING
n Säkerhetsanvisningar vid användning av Intelligent parkeringsassis-
tans
l Förlita dig aldrig enbart på funktionen för Intelligent parkeringsassistans
när du parkerar. Föraren är ansvarig för säkerheten. Använd gott omdöme
på samma sätt som när du parkerar vilken bil som helst.
l Backa långsamt, använd bromspedalen för att kontrollera bilens hastighet.
l Om det verkar sannolikt att du kommer att köra på bilar, hinder eller
människor i närheten ska du trampa ner bromspedalen och stanna bilen.
Stäng av systemet.
OM12M59SE_Auris_HV_TS.book Page 259 Wednesday, September 27, 2017 11:03 AM

2604-6. Använda körstödssystemen
OM12M59SE
VARNING
n Omständigheter när användning av f unktionen för Intelligent parke-
ringsassistans är förbjuden
Använd inte Intelligent parkeringsassistans i följande situationer.
Det kan orsaka felaktig systemdrift vilket kan resultera i en olycka.
l På tvära kurvor eller sluttningar.
l På isiga eller hala vägar, eller i snö.
l På ojämnt vägunderlag, t.ex. grusvägar.
l Vid dåligt väder, t.ex. kraftigt regn, dimma, snö, etc.
l Om däcken är extremt slitna eller om lufttrycket i däcken är lågt.
l Om bilens hjul är felaktigt inställda på grund av att de t.ex. har slagit i en
trottoarkant.
l Om ett nödhjul (i förekommande fall) eller snökedjor är monterat.
l Om däcken sladdade när försök gjordes att parkera.
l Om parkeringsutrymmet är täckt med löv eller snö.
l Modeller som kan bogsera ett släp: Om föremål som t.ex. en dragkrok,
trailer, cykelhållare, etc, är monterade bakpå din bil.
l Om ett fordon vars främre eller bakre del befinner sig ovanför avkännings-
området, t.ex. en truck, buss eller fordon med dragkrok, trailer, cykelhål-
lare, etc, är parkerat framför eller bakom parkeringsutrymmet.
l Om främre stötfångaren har blivit skadad.
l Om sensorn täcks främre stötfångarens skydd, etc.
l Om ett fordon eller ett hinder inte är i lämpligt läge framför eller bakom par-
keringsutrymmet.
n Säkerhetsanvisningar beträffande automatisk styrning
Eftersom ratten rör sig automatiskt i funktionen för parkeringsassistans
måste du vara uppmärksam på följande.
l Håll klädesplagg, t.ex. slipsar, halsdukar och långa ärmar, på avstånd
eftersom de kan fastna i ratten. Håll barn borta från ratten.
l Om du har långa naglar bör du var försiktig så att du inte skadar dig själv
när ratten rör sig.
OM12M59SE_Auris_HV_TS.book Page 260 Wednesday, September 27, 2017 11:03 AM
