5018-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår

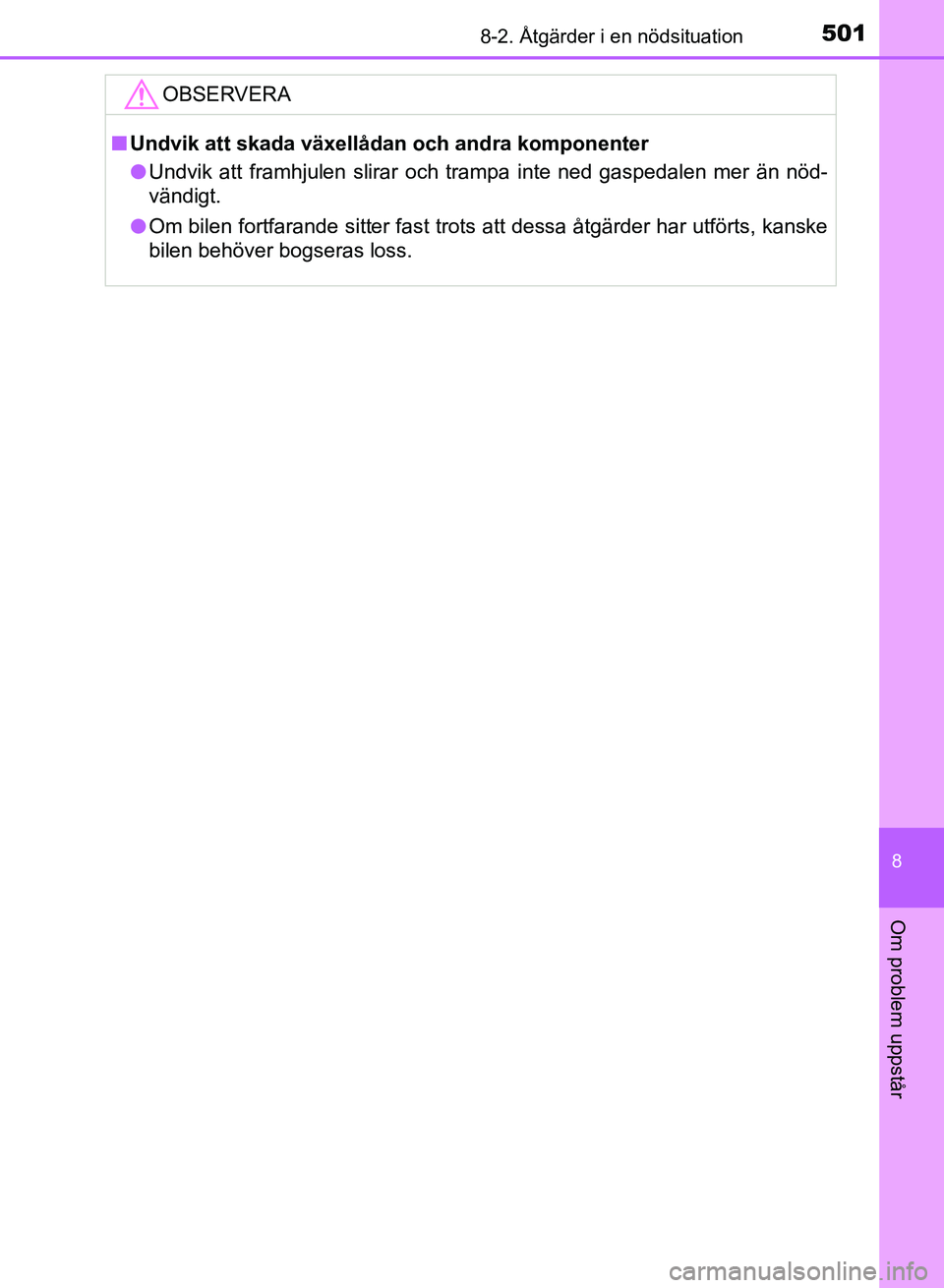

OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM12M59SE_Auris_HV_TS.book Page 501 Wednesday, September 27, 2017 11:03 AM

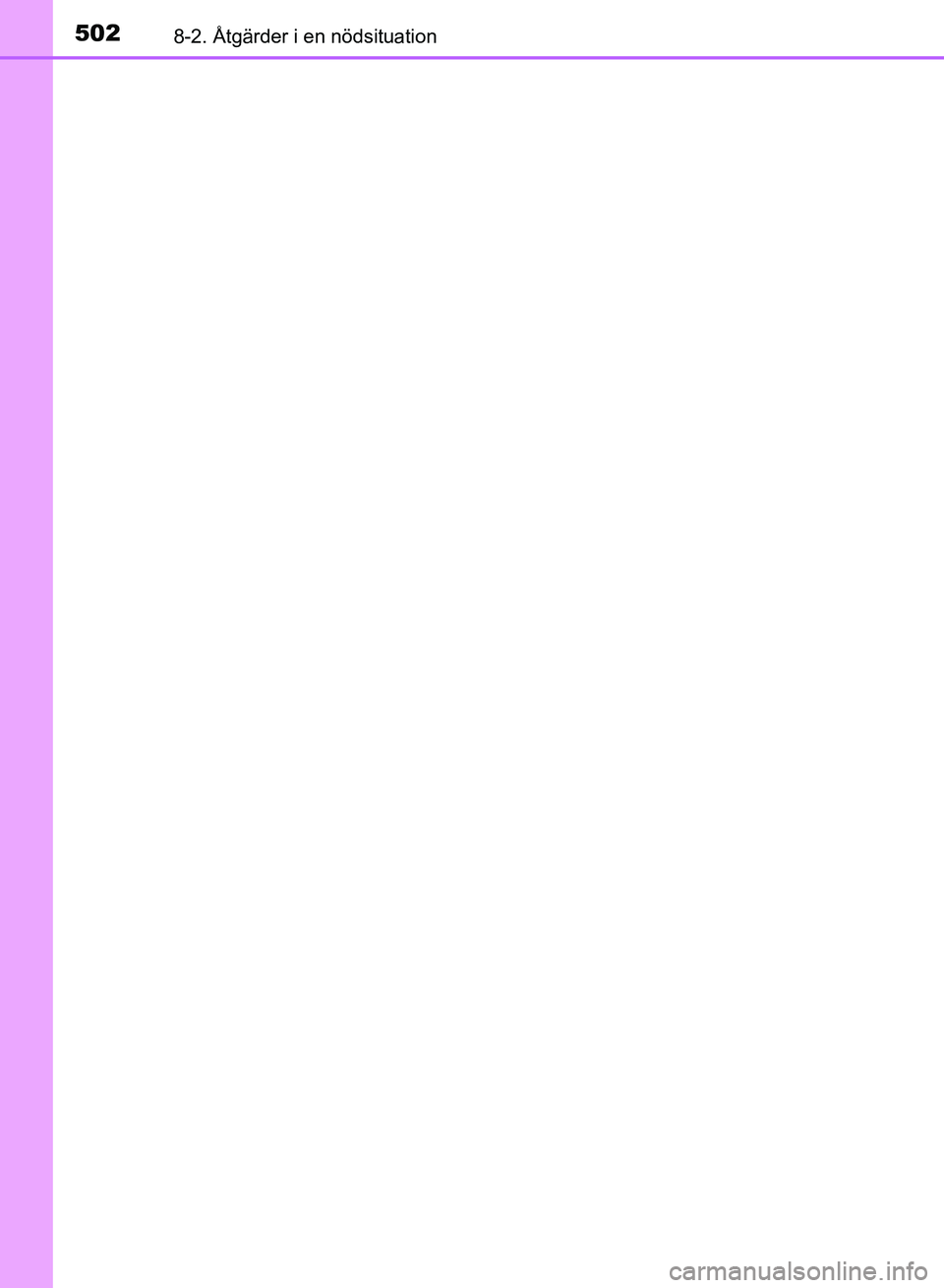

5028-2. Åtgärder i en nödsituation
OM12M59SE
OM12M59SE_Auris_HV_TS.book Page 502 Wednesday, September 27, 2017 11:03 AM

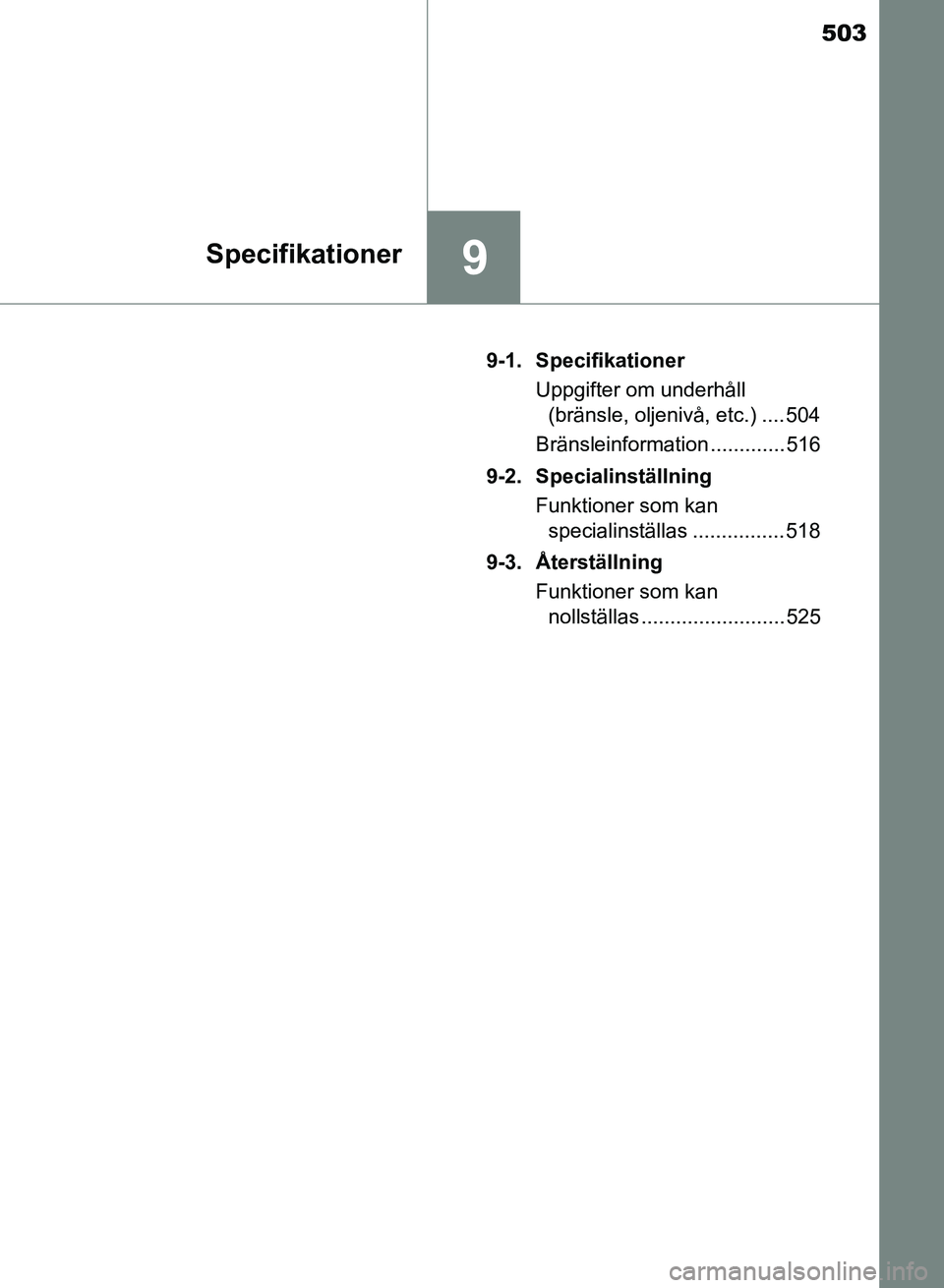

503
9Specifikationer
OM12M59SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 504
Bränsleinformation ............. 516
9-2. Specialinställning Funktioner som kan specialinställas ................ 518
9-3. Återställning Funktioner som kan nollställas ......................... 525
OM12M59SE_Auris_HV_TS.book Page 503 Wednesday, September 27, 2017 11:03 AM

504
OM12M59SE

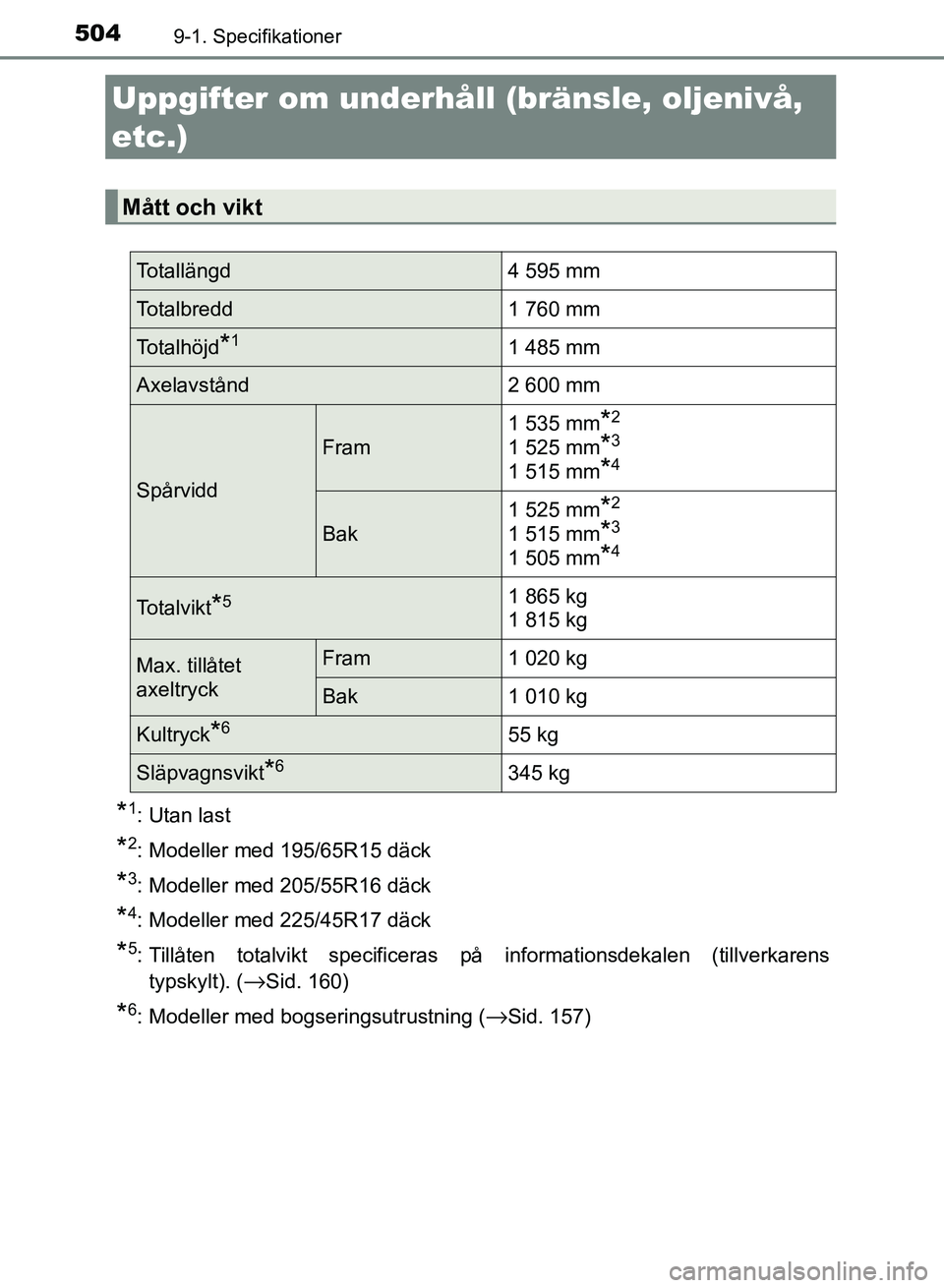

9-1. Specifikationer
*1: Utan last
*2: Modeller med 195/65R15 däck
*3: Modeller med 205/55R16 däck
*4: Modeller med 225/45R17 däck
*5: Tillåten totalvikt specificeras på informationsdekalen (tillverkarenstypskylt). (
→Sid. 160)
*6: Modeller med bogseringsutrustning (→Sid. 157)
Uppgifter om underhål l (bränsle, oljenivå,
etc.)
Mått och vikt
Totallängd 4 595 mm
Totalbredd 1 760 mm
Totalhöjd*11 485 mm
Axelavstånd2 600 mm
Spårvidd
Fram1 535 mm
*2
1 525 mm*3
1 515 mm*4
Bak1 525 mm
*2
1 515 mm*3
1 505 mm*4
Totalvikt*51 865 kg
1 815 kg
Max. tillåtet
axeltryckFram
1 020 kg
Bak1 010 kg
Kultryck*655 kg
Släpvagnsvikt*6345 kg
OM12M59SE_Auris_HV_TS.book Page 504 Wednesday, September 27, 2017 11:03 AM

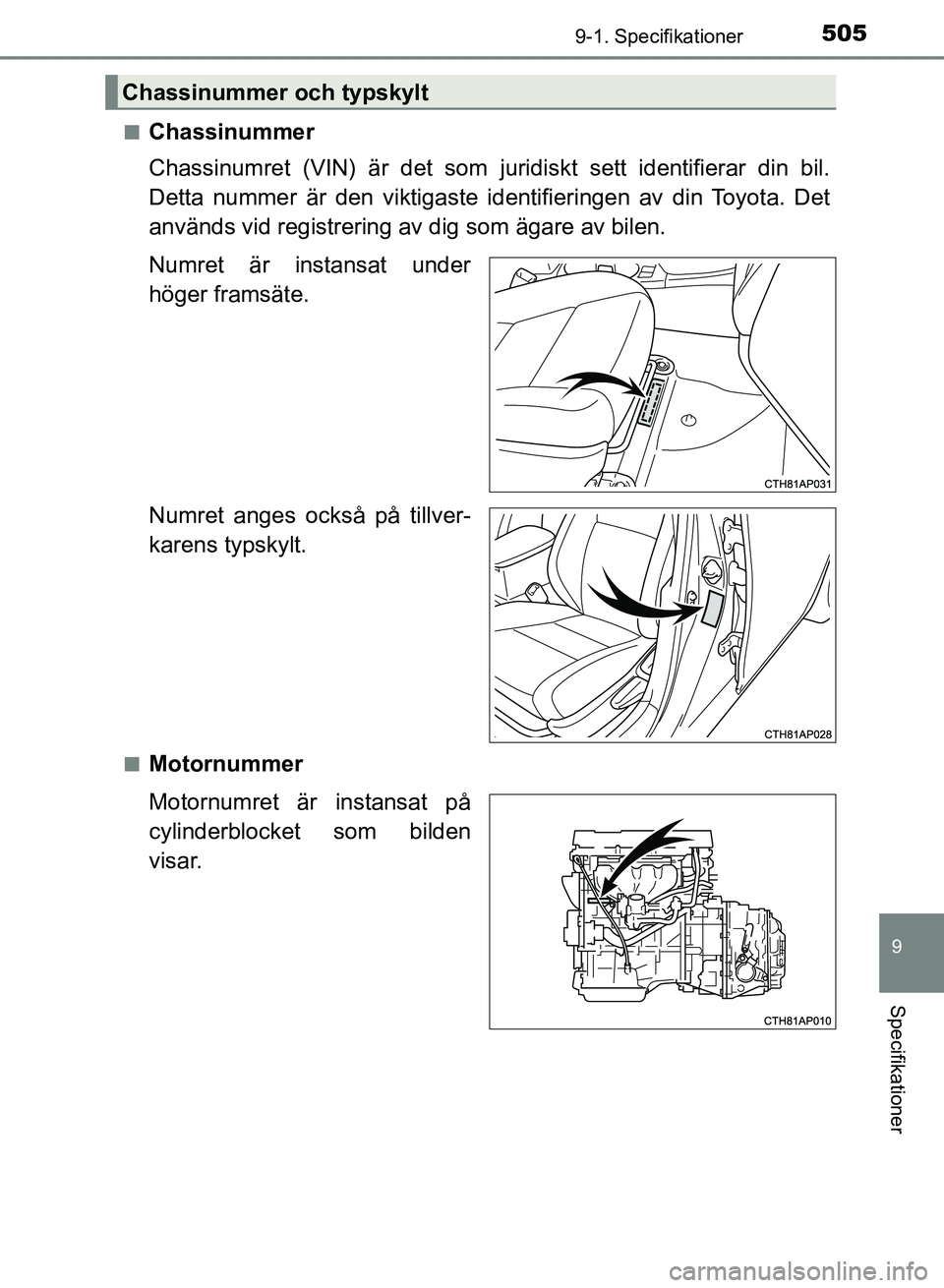

5059-1. Specifikationer
OM12M59SE
9
Specifikationer
nChassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
nMotornummer
Motornumret är instansat på
cylinderblocket som bilden
visar.
Chassinummer och typskylt
OM12M59SE_Auris_HV_TS.book Page 505 Wednesday, September 27, 2017 11:03 AM

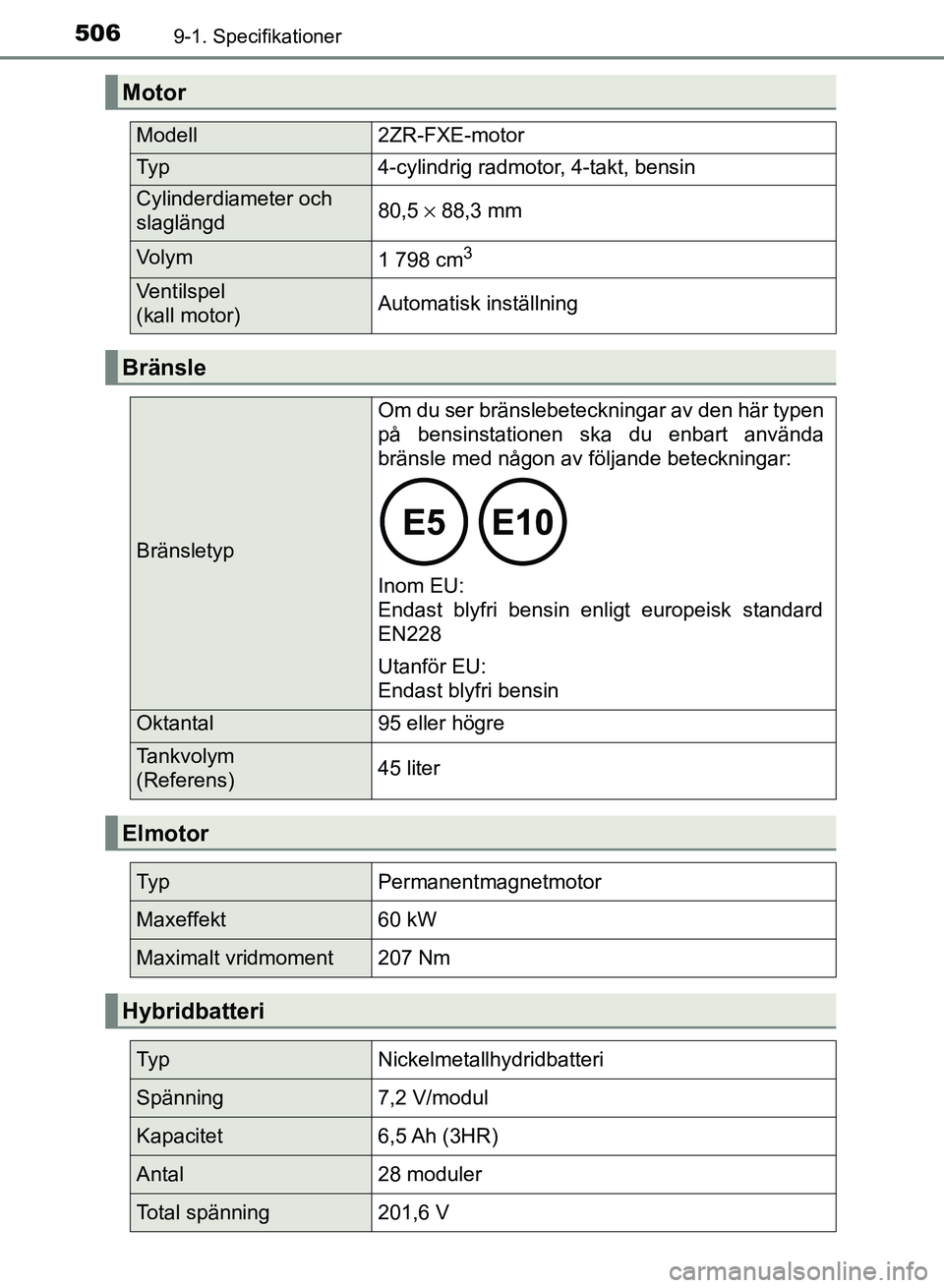

5069-1. Specifikationer
OM12M59SE
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5 × 88,3 mm
Volym1 798 cm3
Ventilspel
(kall motor)Automatisk inställning
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här typen
på bensinstationen ska du enbart använda
bränsle med någon av följande beteckningar:

Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)45 liter
Elmotor
Ty pPermanentmagnetmotor
Maxeffekt60 kW
Maximalt vridmoment207 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal28 moduler
Total spänning201,6 V
OM12M59SE_Auris_HV_TS.book Page 506 Wednesday, September 27, 2017 11:03 AM

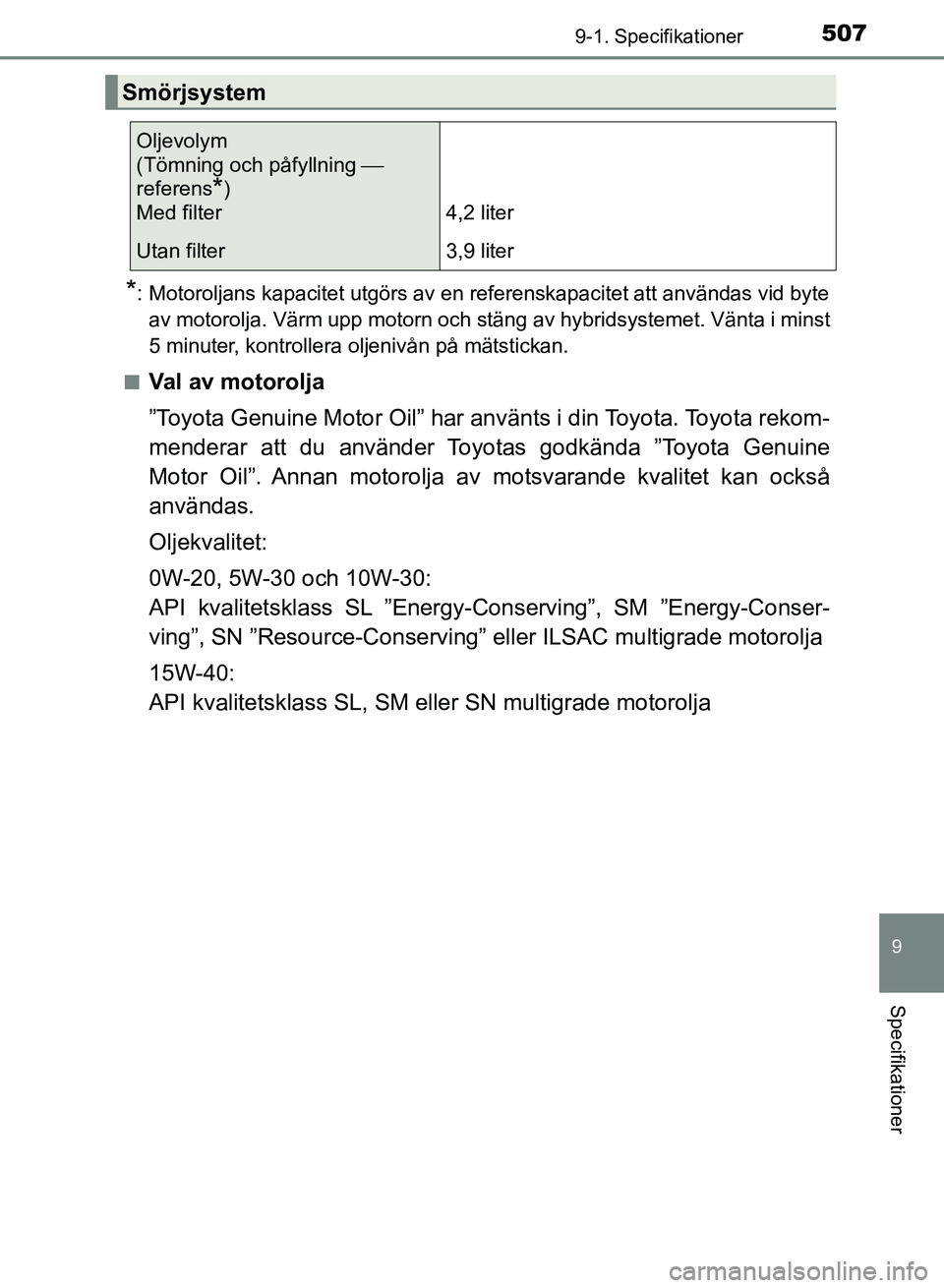

5079-1. Specifikationer
OM12M59SE
9
Specifikationer
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
n
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Smörjsystem
Oljevolym
(Tömning och påfyllning ⎯
referens
*)
Med filter 4,2 liter
Utan filter 3,9 liter
OM12M59SE_Auris_HV_TS.book Page 507 Wednesday, September 27, 2017 11:03 AM

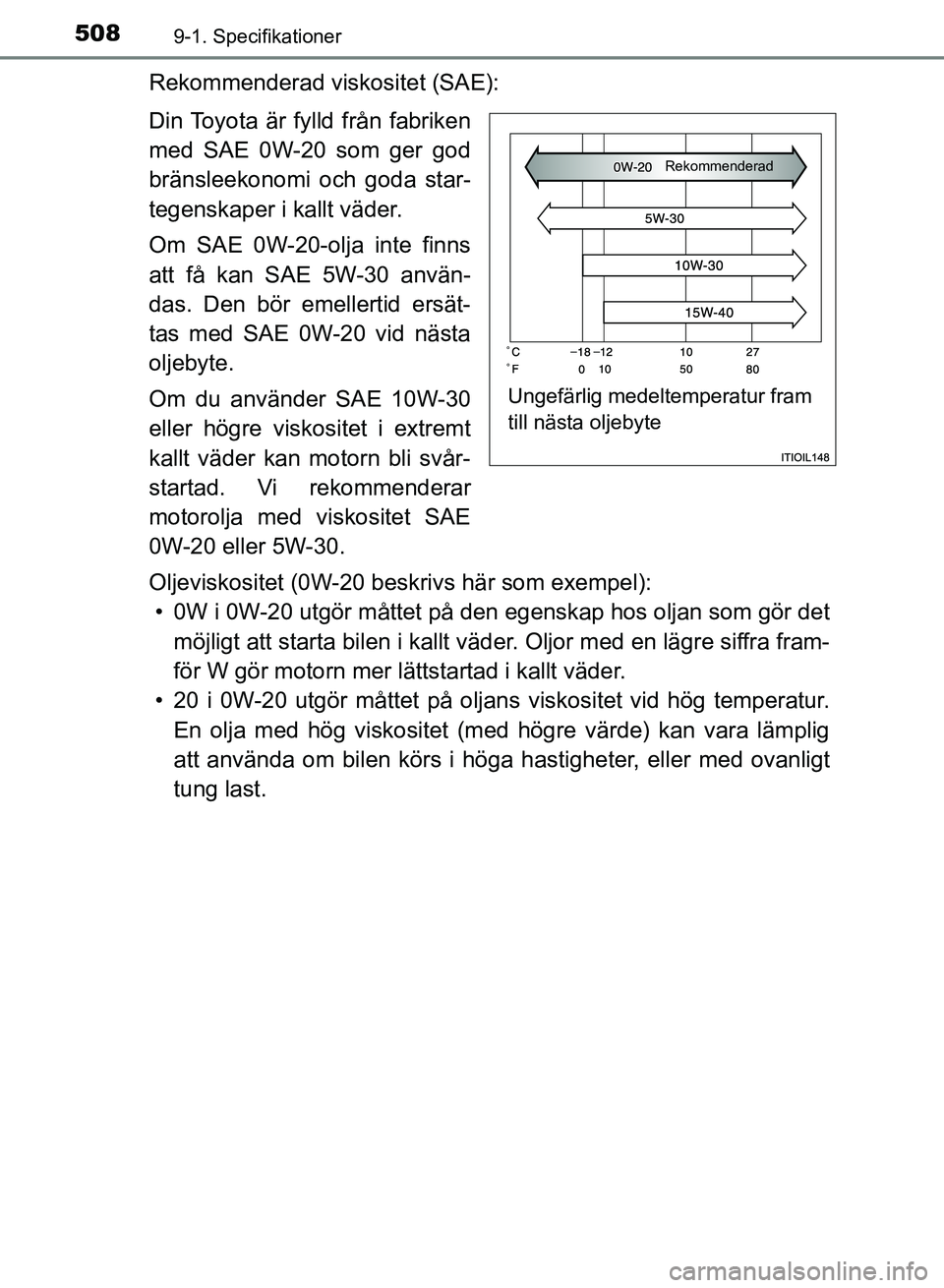

5089-1. Specifikationer
OM12M59SE
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Ungefärlig medeltemperatur fram
till nästa oljebyte
Rekommenderad
OM12M59SE_Auris_HV_TS.book Page 508 Wednesday, September 27, 2017 11:03 AM

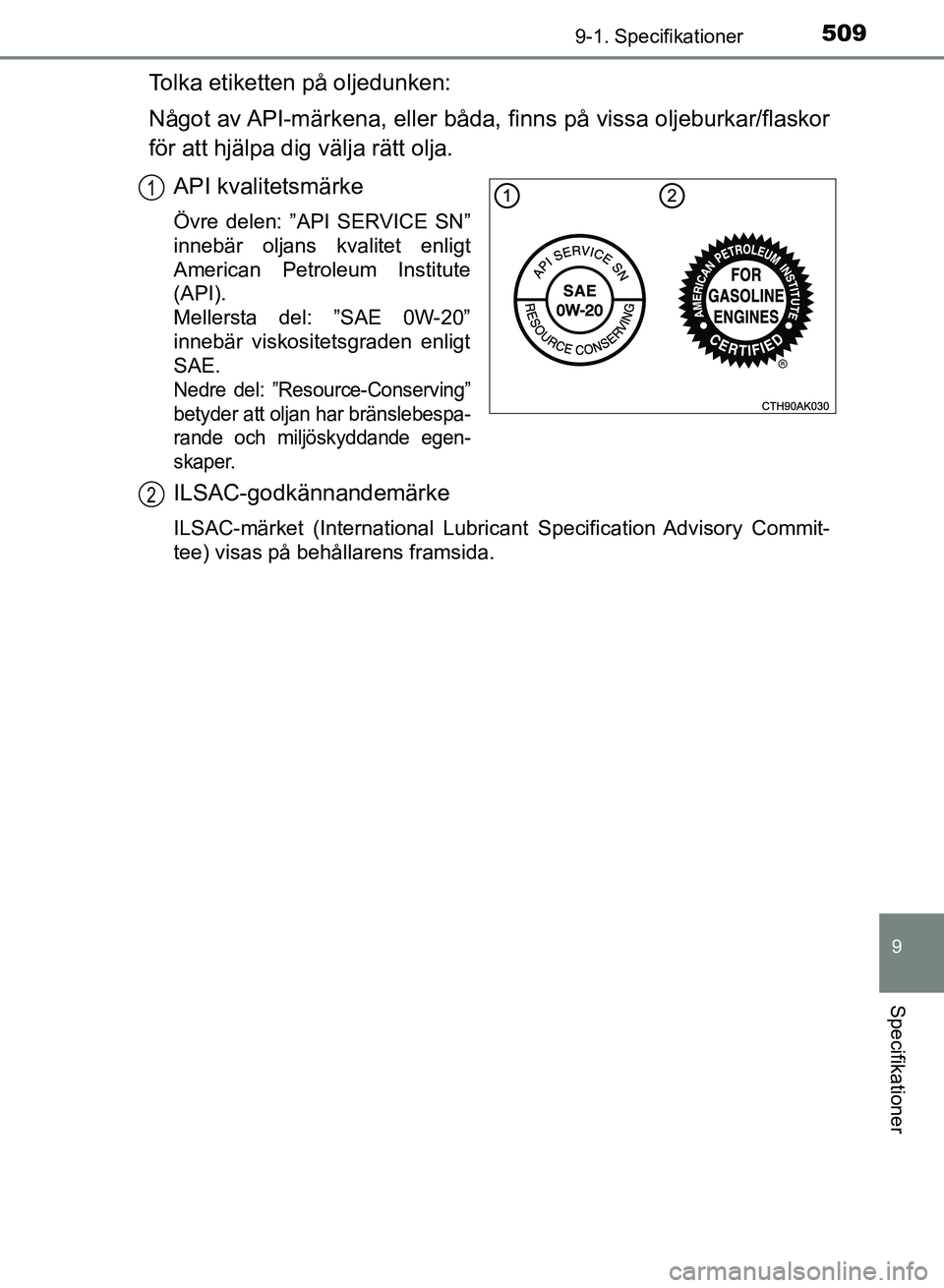

5099-1. Specifikationer
OM12M59SE
9
Specifikationer
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta del: ”SAE 0W-20”
innebär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
OM12M59SE_Auris_HV_TS.book Page 509 Wednesday, September 27, 2017 11:03 AM

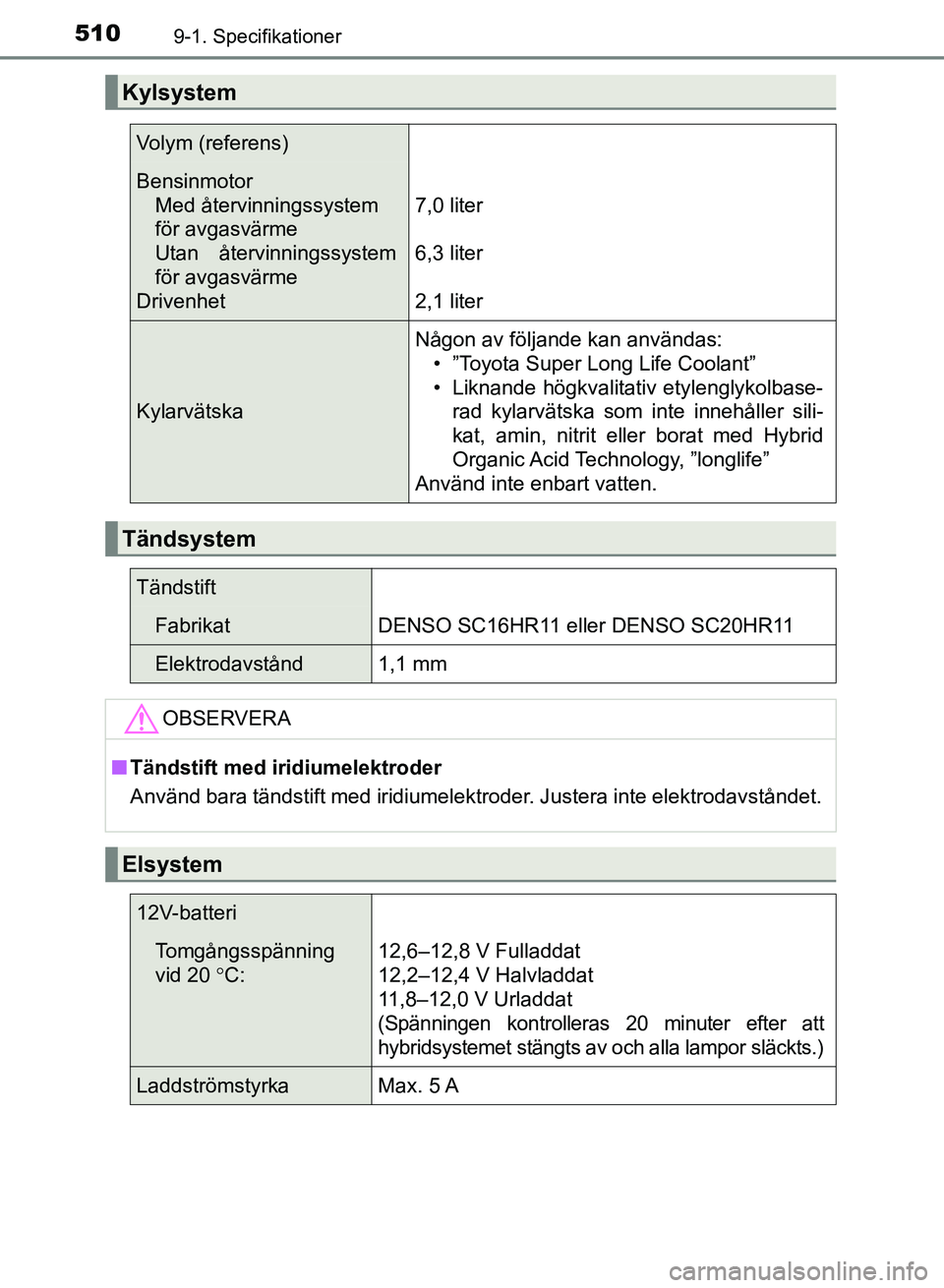

5109-1. Specifikationer
OM12M59SE
Kylsystem
Volym (referens)
BensinmotorMed återvinningssystem
för avgasvärme
Utan återvinningssystem
för avgasvärme
Drivenhet
7,0 liter
6,3 liter
2,1 liter
Kylarvätska Någon av följande kan användas:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbase-rad kylarvätska som inte innehåller sili-
kat, amin, nitrit eller borat med Hybrid
Organic Acid Technology, ”longlife”
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatDENSO SC16HR11 eller DENSO SC20HR11
Elektrodavstånd1,1 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
12V-batteri
Tomgångsspänning
vid 20 °C: 12,6–12,8 V Fulladdat
12,2–12,4 V Halvladdat
11,8–12,0 V Urladdat
(Spänningen kontrolleras 20 minuter efter att
hybridsystemet stängts av
och alla lampor släckts.)
LaddströmstyrkaMax. 5 A
