TOYOTA AURIS 2018 Instruksjoner for bruk (in Norwegian)

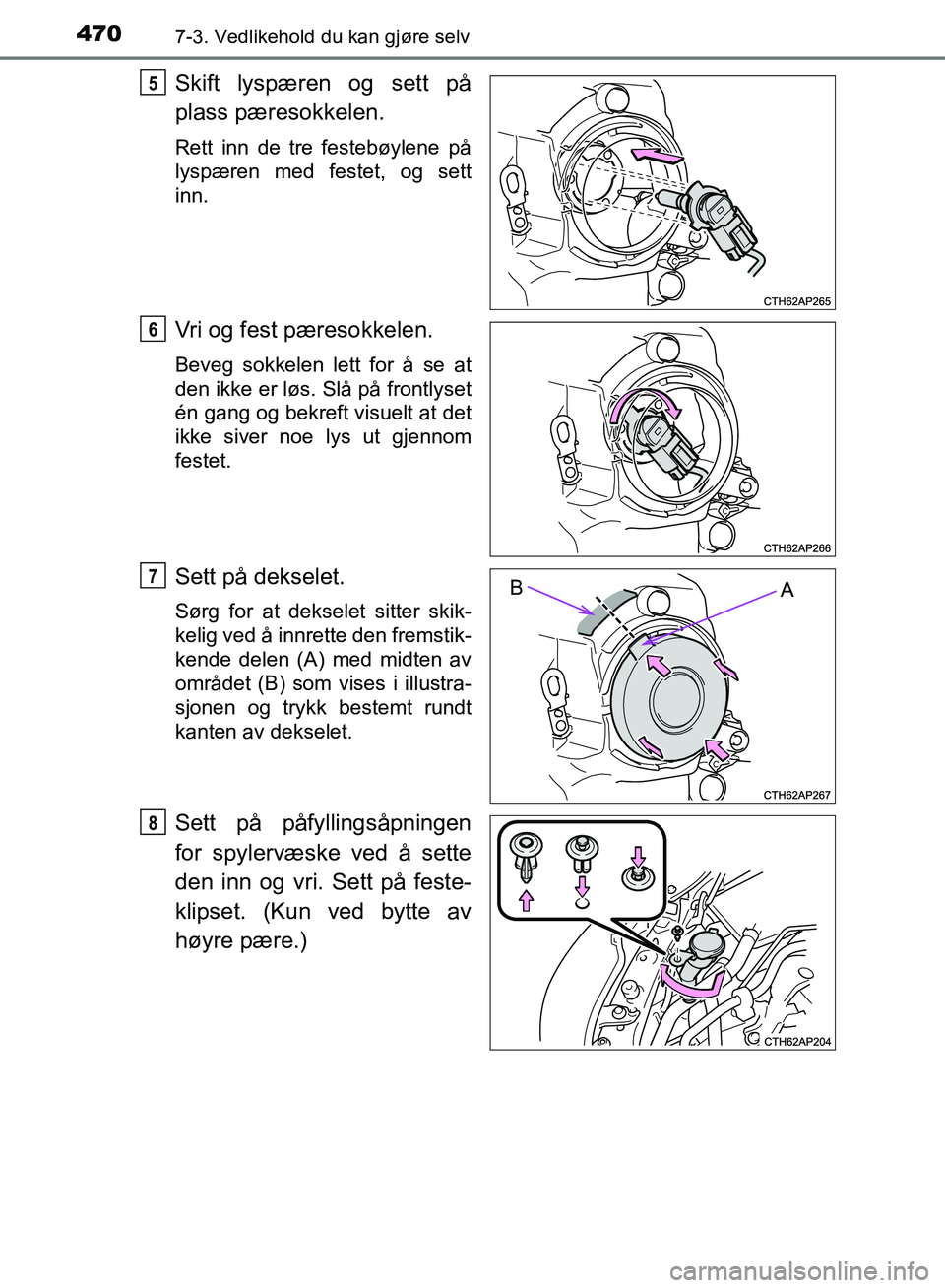

4707-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Sett på dekselet.
Sørg for at dekselet sitter skik-
kelig ved å innrette den fremstik-
kende delen (A) med midten av
området (B) som vises i illustra-
sjonen og trykk bestemt rundt
kanten av dekselet.
Sett på påfyllingsåpningen
for spylervæske ved å sette
den inn og vri. Sett på feste-
klipset. (Kun ved bytte av
høyre pære.)
5
6
AB7
8
OM12F19NO.book Page 470 Friday, November 3, 2017 12:25 PM

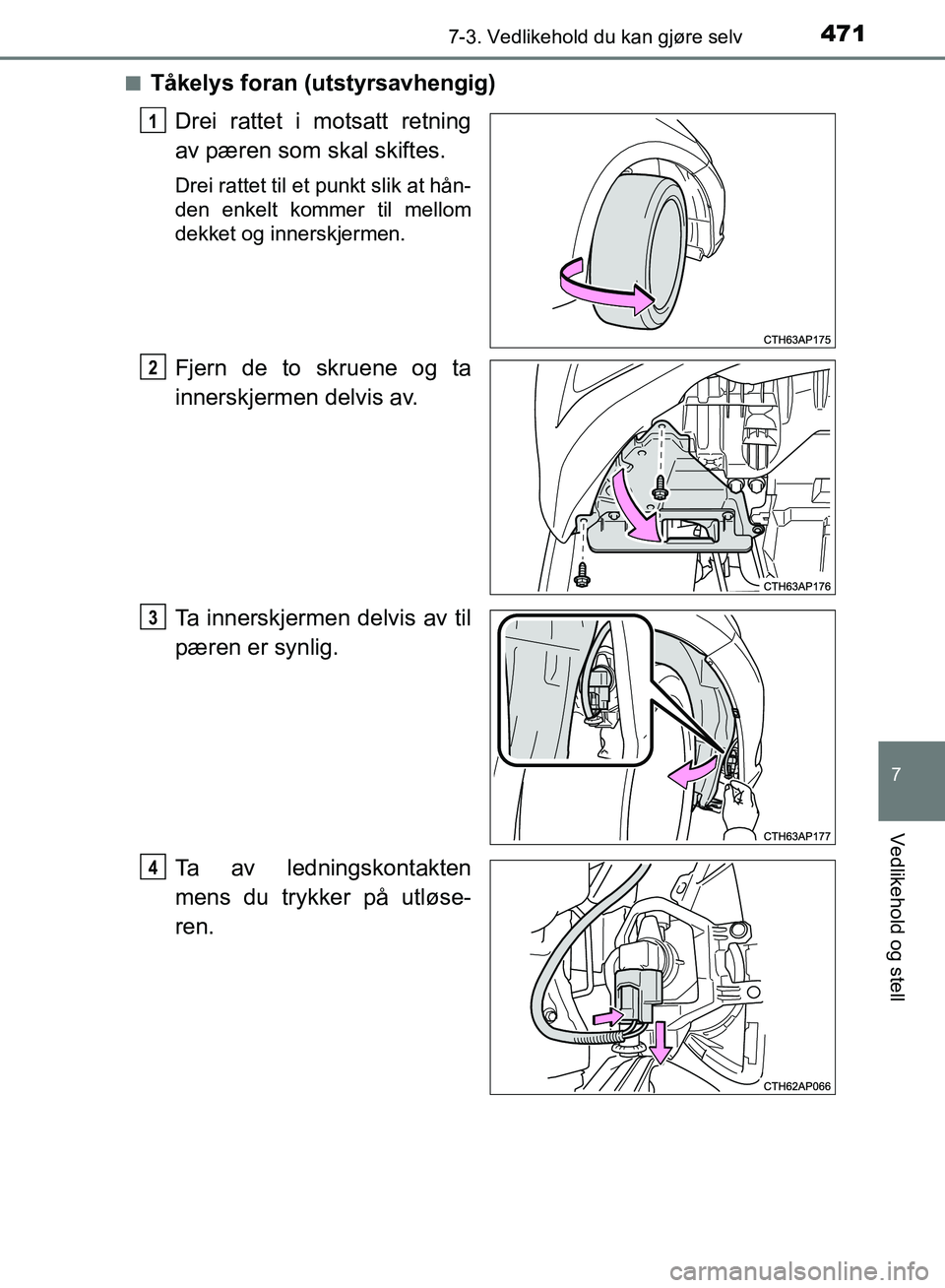

4717-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell
nTÃ¥kelys foran (utstyrsavhengig)Drei rattet i motsatt retning
av pæren som skal skiftes.
Drei rattet til et punkt slik at hån-
den enkelt kommer til mellom
dekket og innerskjermen.
Fjern de to skruene og ta
innerskjermen delvis av.
Ta innerskjermen delvis av til
pæren er synlig.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
1
2
3
4
OM12F19NO.book Page 471 Frid ay, November 3, 2017 12:25 PM

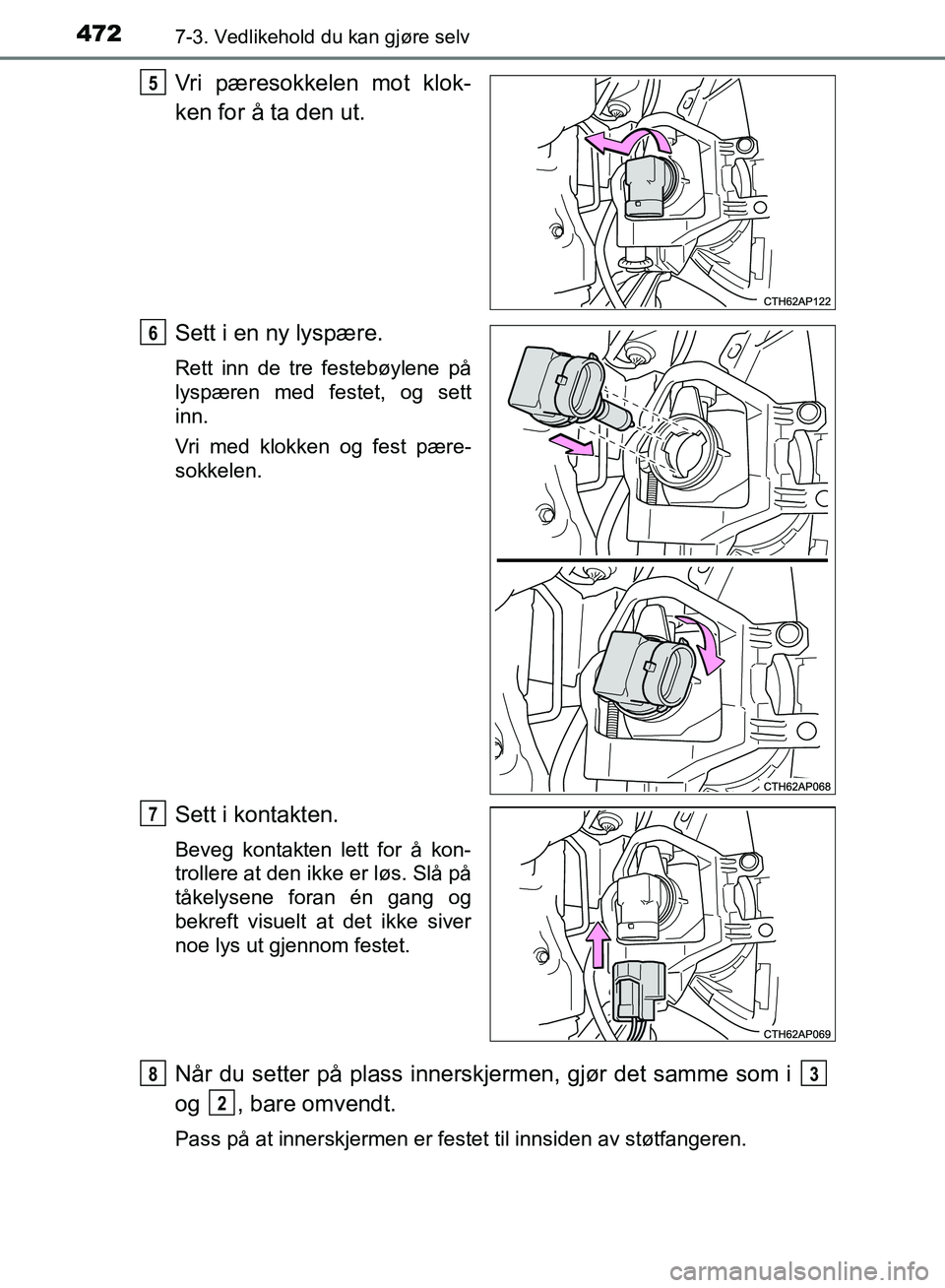

4727-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
Vri pæresokkelen mot klok-
ken for å ta den ut.
Sett i en ny lyspære.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri med klokken og fest pære-
sokkelen.
Sett i kontakten.
Beveg kontakten lett for å kon-
trollere at den ikke er løs. Slå på
tåkelysene foran én gang og
bekreft visuelt at det ikke siver
noe lys ut gjennom festet.
Når du setter på plass innerskjermen, gjør det samme som i
og , bare omvendt.
Pass på at innerskjermen er festet til innsiden av støtfangeren.
5
6
7
83
2
OM12F19NO.book Page 472 Friday, November 3, 2017 12:25 PM

4737-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell

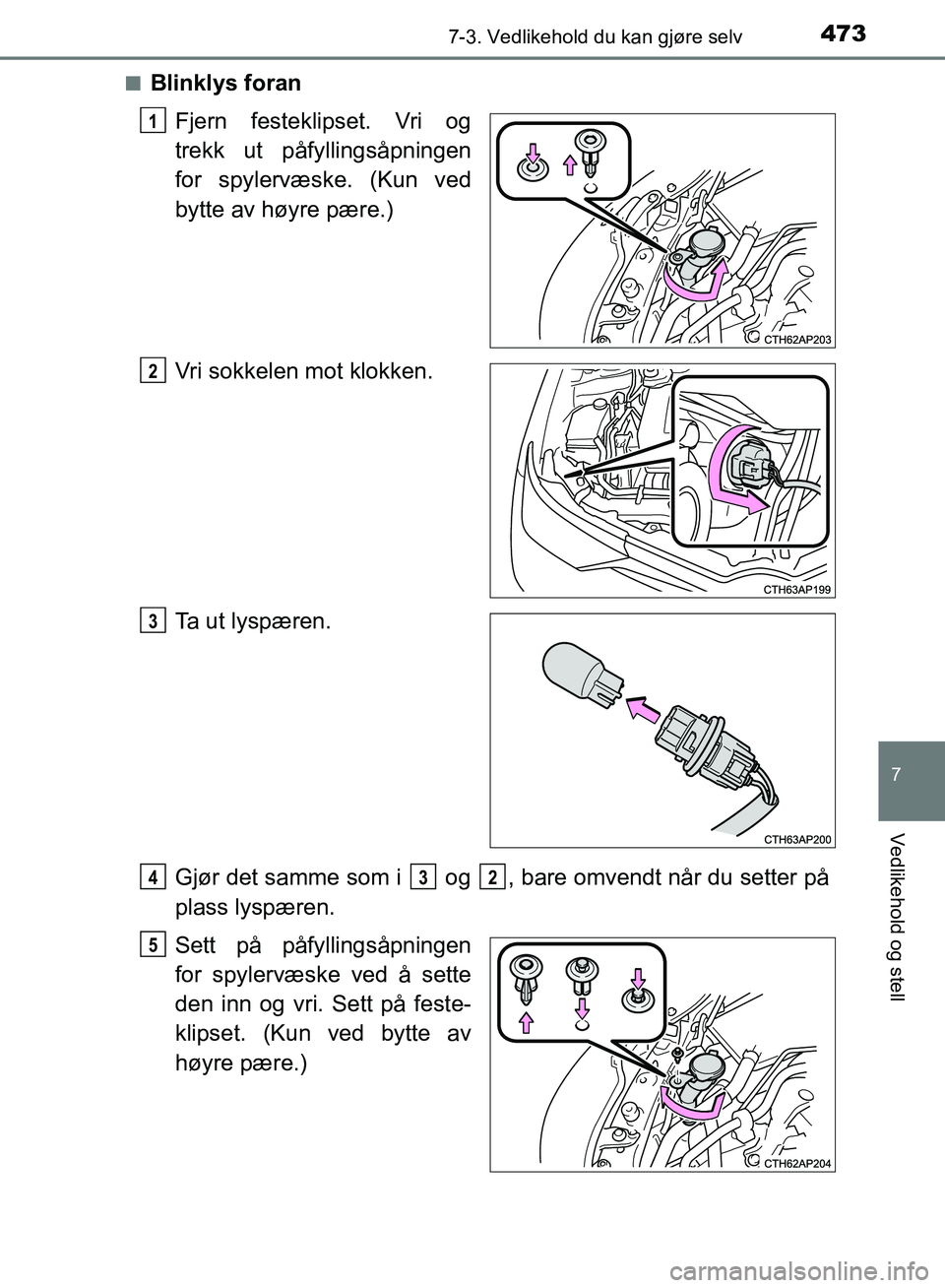

nBlinklys foranFjern festeklipset. Vri og
trekk ut påfyllingsåpningen
for spylervæske. (Kun ved
bytte av høyre pære.)
Vri sokkelen mot klokken.
Ta ut lyspæren.
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
Sett på påfyllingsåpningen
for spylervæske ved å sette
den inn og vri. Sett på feste-
klipset. (Kun ved bytte av
høyre pære.)
1
2
3
432
5
OM12F19NO.book Page 473 Frid ay, November 3, 2017 12:25 PM

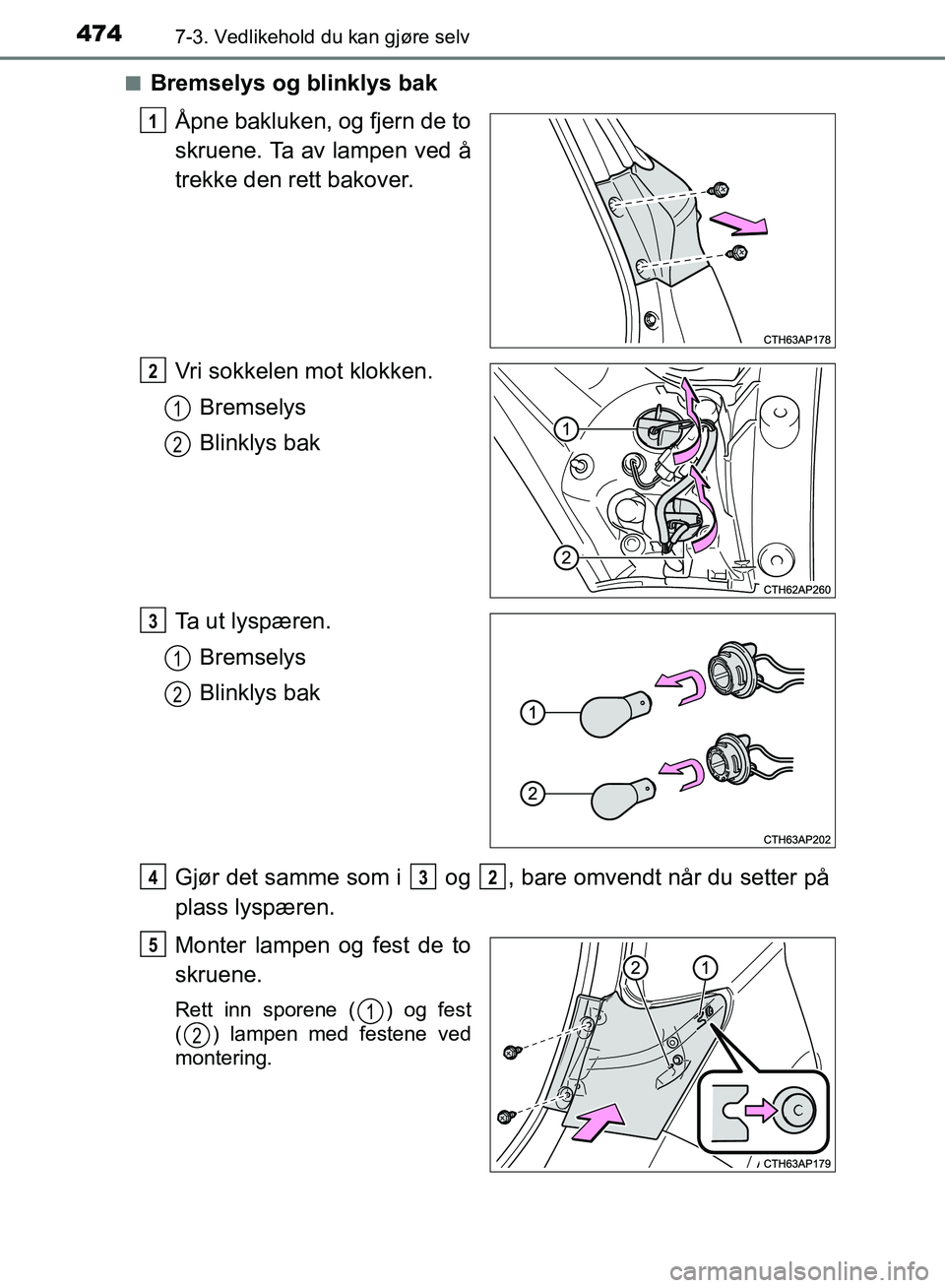

4747-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)n
Bremselys og blinklys bak
Ã…pne bakluken, og fjern de to
skruene. Ta av lampen ved å
trekke den rett bakover.
Vri sokkelen mot klokken.Bremselys
Blinklys bak
Ta ut lyspæren. Bremselys
Blinklys bak
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
Monter lampen og fest de to
skruene.
Rett inn sporene ( ) og fest
( ) lampen med festene ved
montering.
1
2
1
2
3
1
2
432
5
1
2
OM12F19NO.book Page 474 Frid ay, November 3, 2017 12:25 PM

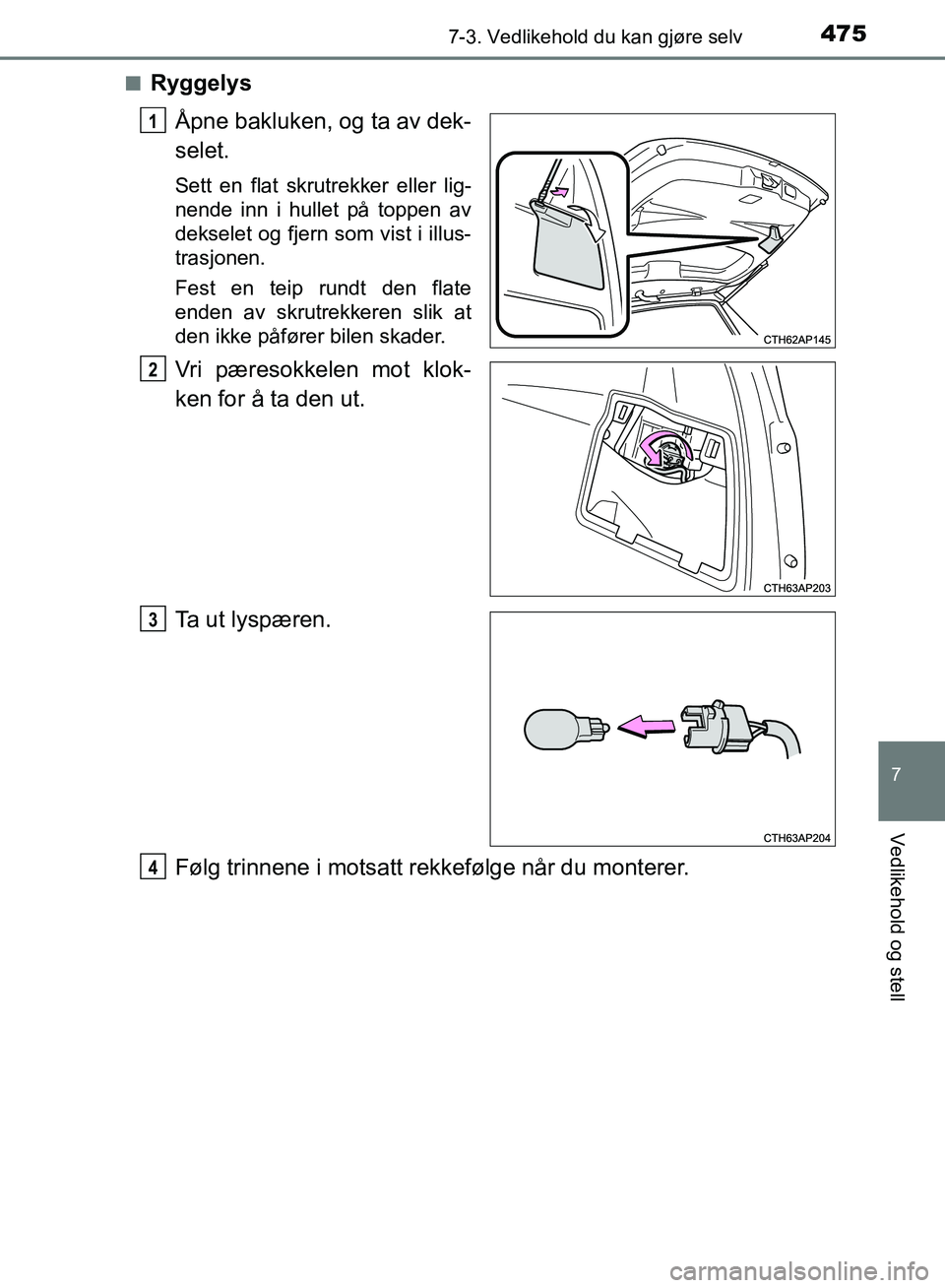

4757-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell
nRyggelysÃ…pne bakluken, og ta av dek-
selet.
Sett en flat skrutrekker eller lig-
nende inn i hullet på toppen av
dekselet og fjern som vist i illus-
trasjonen.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri pæresokkelen mot klok-
ken for å ta den ut.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM12F19NO.book Page 475 Frid ay, November 3, 2017 12:25 PM

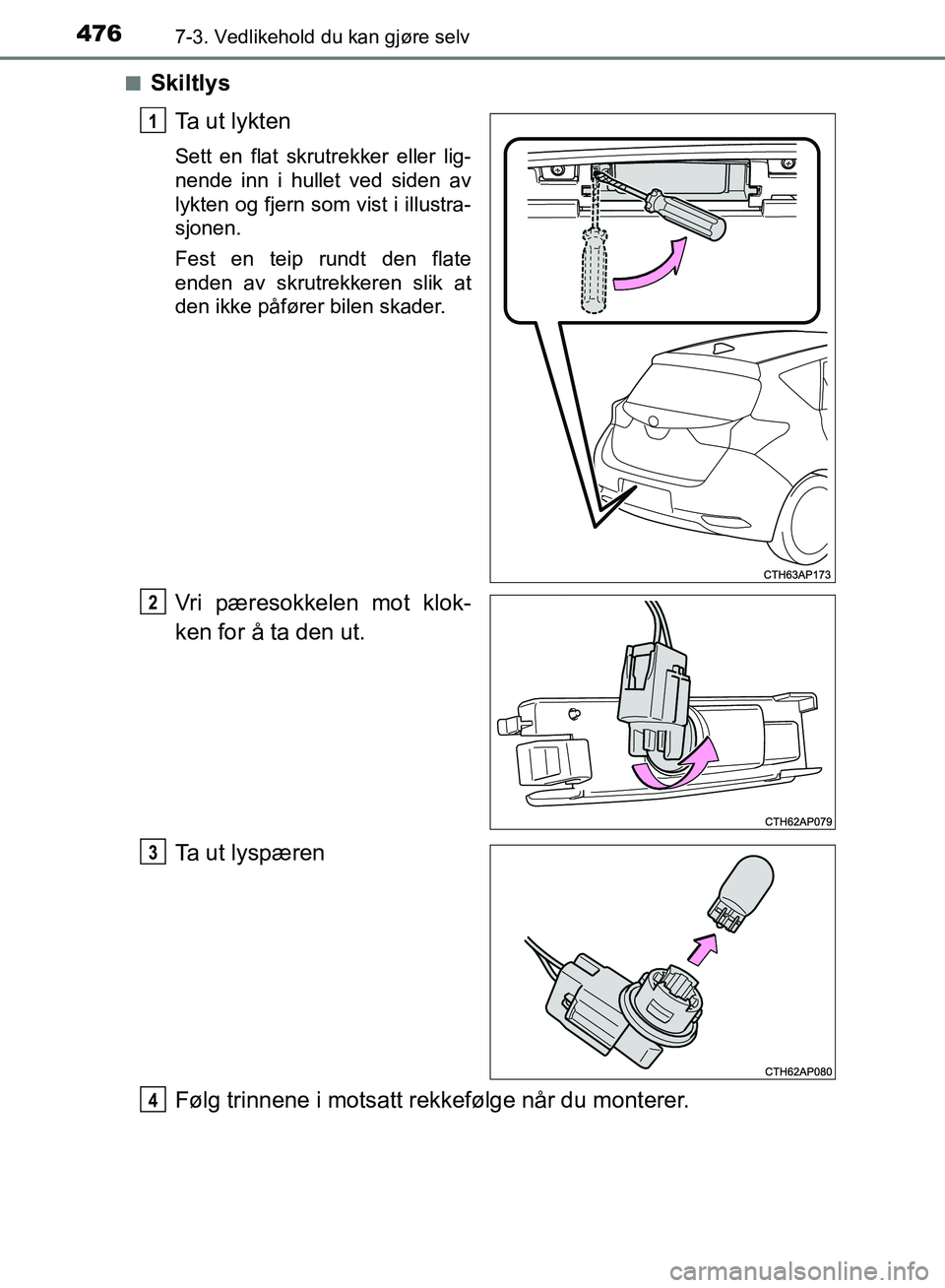

4767-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)n
Skiltlys
Ta ut lykten
Sett en flat skrutrekker eller lig-
nende inn i hullet ved siden av
lykten og fjern som vist i illustra-
sjonen.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri pæresokkelen mot klok-
ken for å ta den ut.
Ta ut lyspæren
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM12F19NO.book Page 476 Frid ay, November 3, 2017 12:25 PM

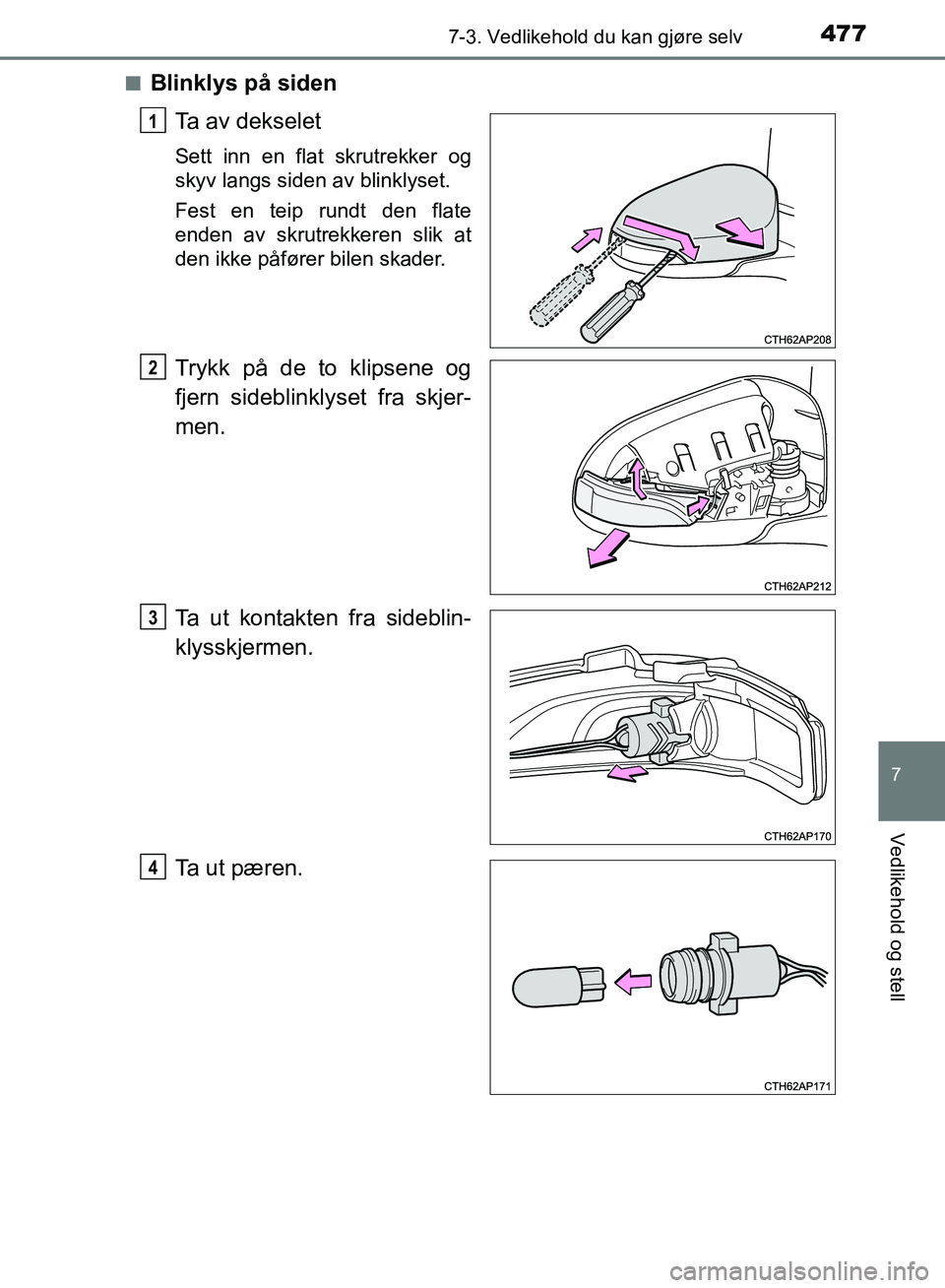

4777-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell
nBlinklys på sidenTa av dekselet
Sett inn en flat skrutrekker og
skyv langs siden av blinklyset.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Trykk på de to klipsene og
fjern sideblinklyset fra skjer-
men.
Ta ut kontakten fra sideblin-
klysskjermen.
Ta ut pæren.
1
2
3
4
OM12F19NO.book Page 477 Frid ay, November 3, 2017 12:25 PM

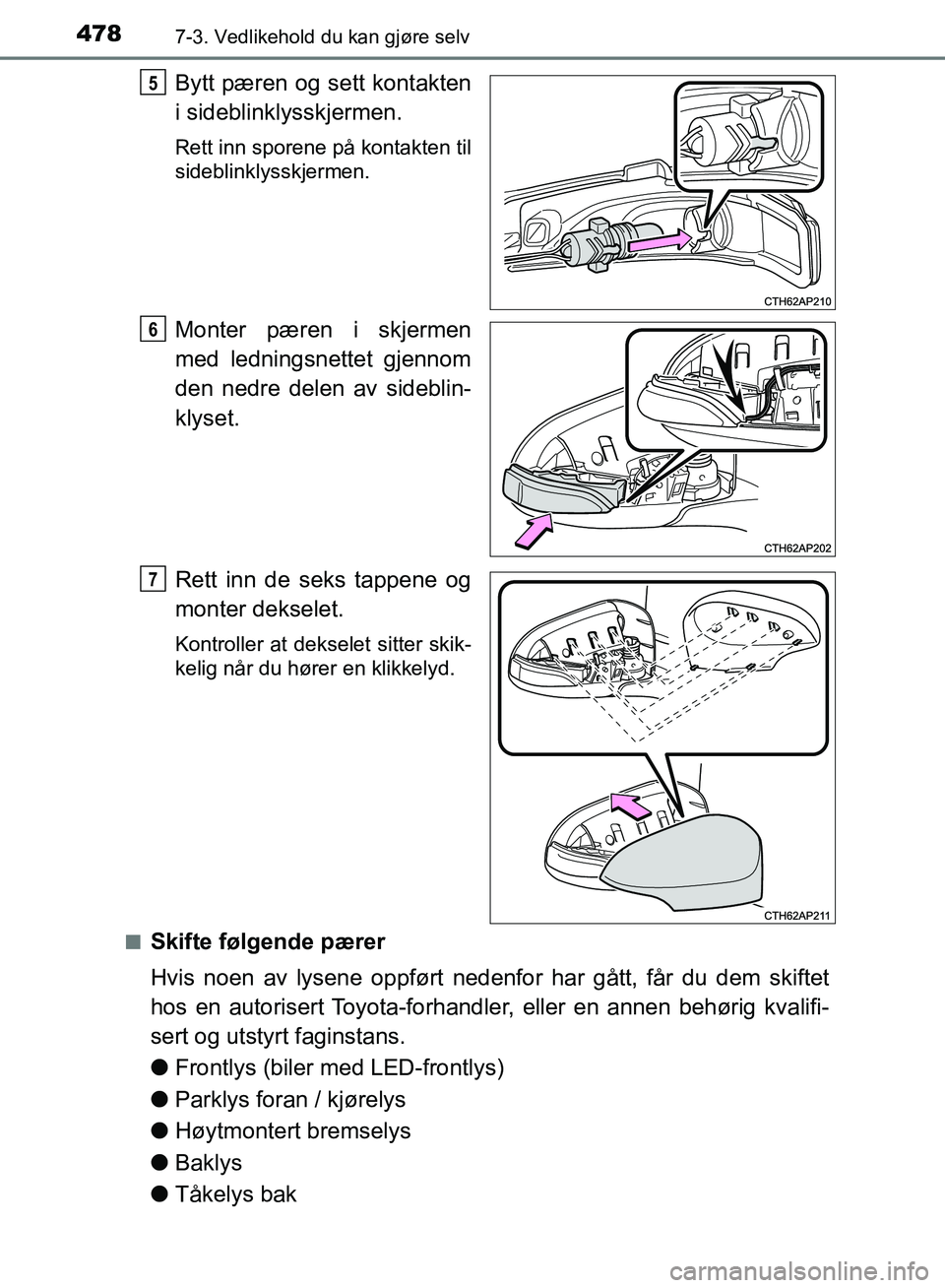

4787-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
Bytt pæren og sett kontakten
i sideblinklysskjermen.
Rett inn sporene på kontakten til
sideblinklysskjermen.
Monter pæren i skjermen
med ledningsnettet gjennom
den nedre delen av sideblin-
klyset.
Rett inn de seks tappene og
monter dekselet.
Kontroller at dekselet sitter skik-
kelig når du hører en klikkelyd.
n
Skifte følgende pærer
Hvis noen av lysene oppført nedenfor har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
l Frontlys (biler med LED-frontlys)
l Parklys foran / kjørelys
l Høytmontert bremselys
l Baklys
l TÃ¥kelys bak
5
6
7
OM12F19NO.book Page 478 Frid ay, November 3, 2017 12:25 PM

4797-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell

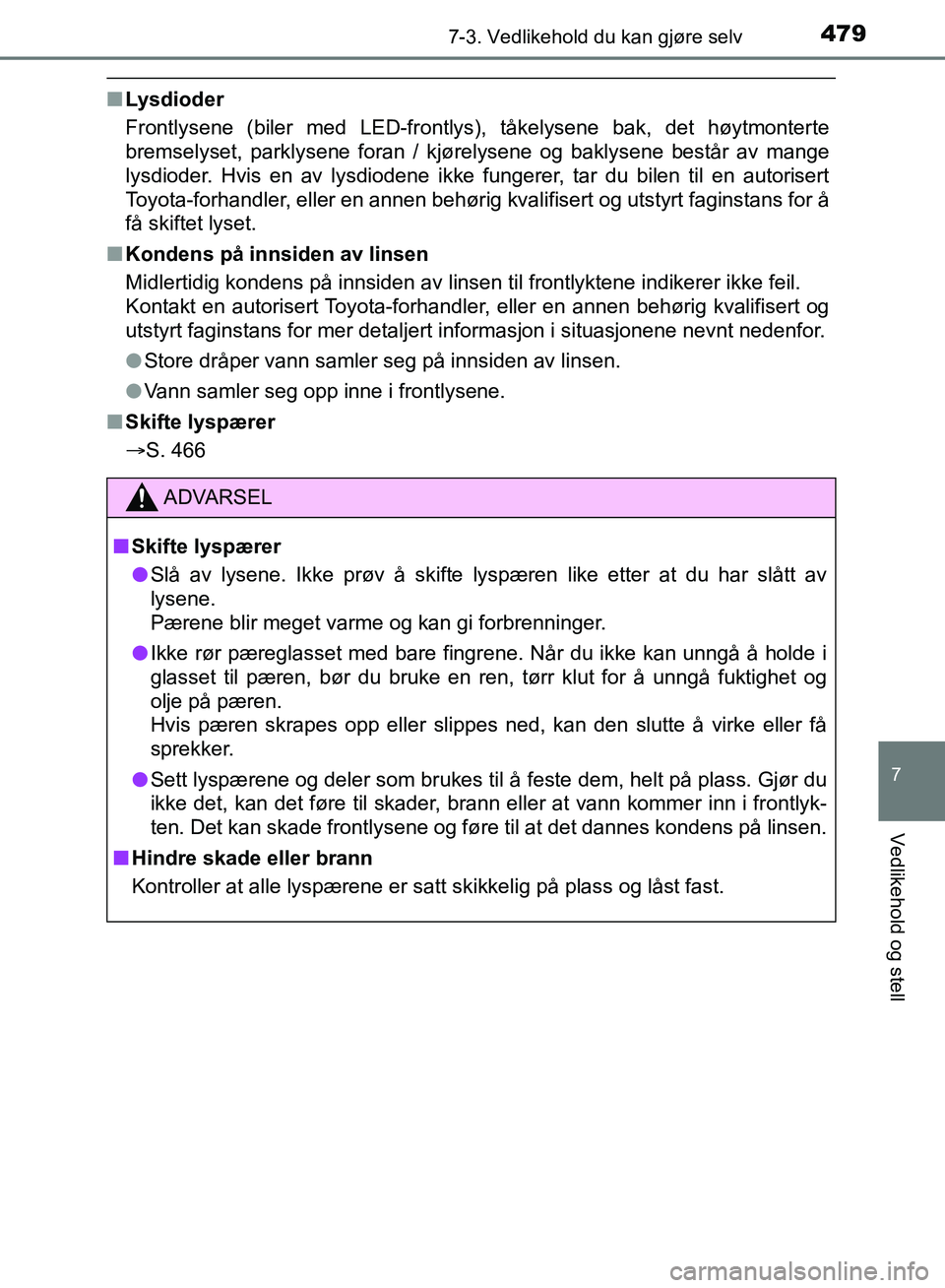

nLysdioder
Frontlysene (biler med LED-frontlys), tåkelysene bak, det høytmonterte
bremselyset, parklysene foran / kjørelysene og baklysene består av mange
lysdioder. Hvis en av lysdiodene ikke fungerer, tar du bilen til en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans for å
få skiftet lyset.
n Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer \
ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans for mer detaljert informasjon i situasjonene nevnt nedenfor.
lStore dråper vann samler seg på innsiden av linsen.
l Vann samler seg opp inne i frontlysene.
n Skifte lyspærer
ï‚®S. 466
ADVARSEL
nSkifte lyspærer
l Slå av lysene. Ikke prøv å skifte lyspæren like etter at du har slått av
lysene.
Pærene blir meget varme og kan gi forbrenninger.
l Ikke rør pæreglasset med bare fingrene. Når du ikke kan unngå å holde i
glasset til pæren, bør du bruke en ren, tørr klut for å unng\
Ã¥ fuktighet og
olje på pæren.
Hvis pæren skrapes opp eller slippes ned, kan den slutte å virke eller få
sprekker.
l Sett lyspærene og deler som brukes til å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann eller at vann kommer inn i frontlyk-
ten. Det kan skade frontlysene og føre til at det dannes kondens på linsen.
n Hindre skade eller brann
Kontroller at alle lyspærene er satt skikkelig på plass og låst fast.
